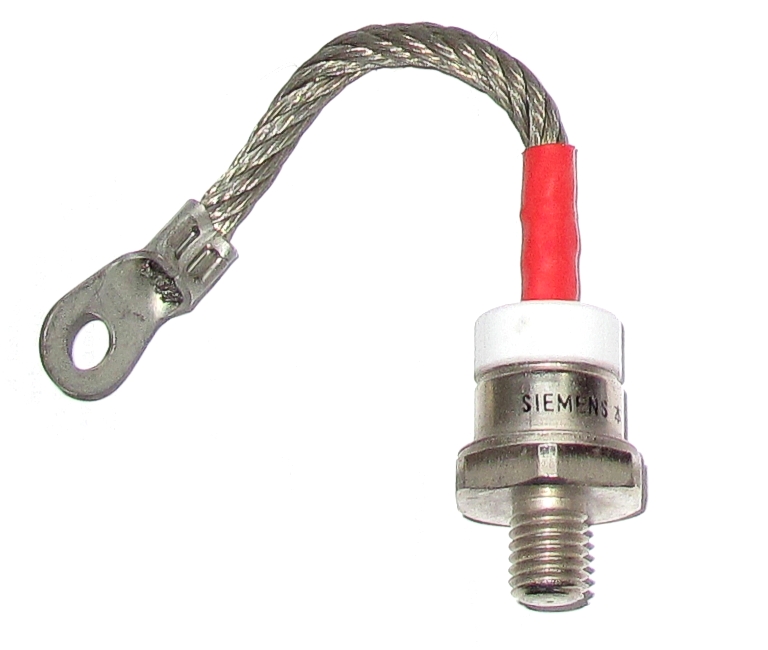

160A Diode SSi K38-40 Schraubdiode 160A 255A 700V Diode Metall M12 Anode am Gewinde Anode am Gewinde ( Siehe auch weitere Bilder ! ) Anode am Schraubgewinde / Katode am Ringschuh Einsatz bis V rrm = 700V ( Repetive Reverse Voltage ) If (rms) = 160A Dauerstrom Ifrm 250A Stoßstrom-Grenzwert nicht periodisch Ifsm 4000A Surge non Repetitive Forward Current 10ms Betriebstemperatur max. +185 °C Gewindemontage Gewinde = Feingewinde M12 Schlüsselweite SW27 Kabellänge 100mm Kabel-Durchmesser 5,5mm Ringkabelschuh 16,7mm Loch: 8,3mm V-RRM = 700V I-FAV = 160A I-FRMS = 255A I-FSM 4000A ( 10ms 25°C ) TJ max = 180° Einsatz Schweissgeräte, Gleichrichterbrücken, Ladegeräte, Netzteile, Hochleistungsregler, Gabelstappler, Maschinen, DC und AC Motoren, High Frequency Choppers usw.

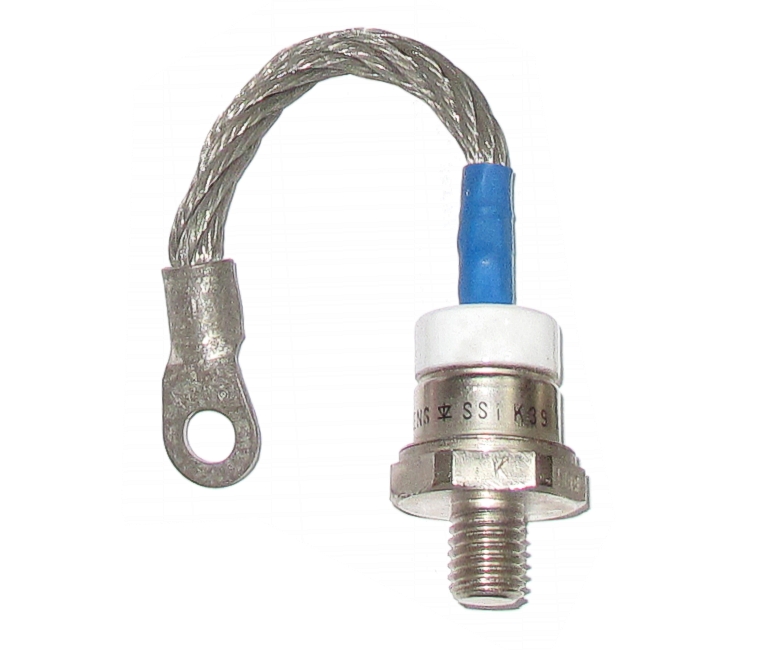

160A Diode SSi K39-40 Schraubdiode 160A 255A 700V Diode Metall M12 Kathode am Gewinde Kathode am Gewinde ( Siehe auch weitere Bilder !! ) Kathode am Schraubgewinde / Anode am Ringschuh Kathodenanschlussbolzen Einsatz bis V rrm = 700V ( Repetive Reverse Voltage ) If (rms) = 160A Dauerstrom Ifrm 250A Stoßstrom-Grenzwert nicht periodisch Ifsm 4000A Surge non Repetitive Forward Current 10ms Betriebstemperatur max. +185 °C Gewindemontage Gewinde = Feingewinde M12 Schlüsselweite SW27 Kabellänge 100mm Kabel-Durchmesser 5,5mm Ringkabelschuh 16,7mm Loch: 8,3mm V-RRM = 700V I-FAV = 160A I-FRMS = 255A I-FSM 4000A ( 10ms 25°C ) TJ max = 180° Einsatz Schweissgeräte, Gleichrichterbrücken, Ladegeräte, Netzteile, Hochleistungsregler, Gabelstappler, Maschinen, DC und AC Motoren, High Frequency Choppers usw.
BY254 Universal Gleichrichter Diode bis 3A 800V Nennstrom 3A Periodischer Spitzenstrom 20A Peak Forward voltage/ Durchlassspannung VF = 1,1V bei IF 3A Gehäuse DO201 Geh‰usematerial UL94V-0 klassifiziert
BY255 Universal Gleichrichter Diode bis 3A 1300V Nennstrom 3A Periodischer Spitzenstrom 20A Peak Forward voltage/ Durchlassspannung VF = 1,1V bei IF 3A Gehäuse DO201 Geh‰usematerial UL94V-0 klassifiziert

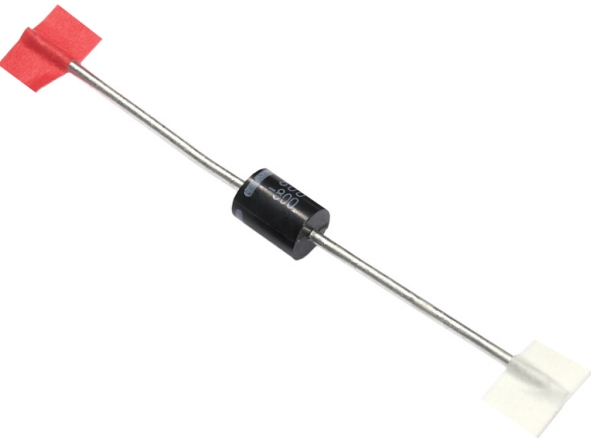

BY299 Univ Diode bis 100V 2A Schnelle Gleichrichterdiode 1usek Schnelle Silizium-Gleichrichterdioden Gehäuse DO201 Korpusdurchmesser 5,2mm L: ca 7,2..9,6mm Periodische Spitzensperrspannung 100V Belastbarkeit 2A Nennstrom Durchlass-Spannung 1,3V Vf Repetitive peak forward current IFRM 20A Stoßstrom für eine 50/60 Hz Sinus-Halbwelle 70A Fast Silicon Rectifier Diodes Sperrverzugszeit 500ns Durchlassverzugszeit < 1us. Betriebstemperatur -50 °C - 175 °C
BY297 Univ Diode bis 400V 2A Schnelle Gleichrichterdiode 1usek Schnelle Silizium-Gleichrichterdioden Gehäuse DO201 Korpusdurchmesser 5,2mm L: ca 7,2..9,6mm Periodische Spitzensperrspannung 400V Belastbarkeit 2A Nennstrom Durchlass-Spannung 1,3V Vf Repetitive peak forward current IFRM 20A Stoßstrom für eine 50/60 Hz Sinus-Halbwelle 70A Fast Silicon Rectifier Diodes Sperrverzugszeit 500ns Durchlassverzugszeit < 1us. Betriebstemperatur -50 °C - 175 °C
BY299 Univ Diode bis 800V 2A Schnelle Gleichrichterdiode 1usek Schnelle Silizium-Gleichrichterdioden Gehäuse DO201 Korpusdurchmesser 5,2mm L: ca 7,2..9,6mm Periodische Spitzensperrspannung 800V Belastbarkeit 2A Nennstrom Durchlass-Spannung 1,3V Vf Repetitive peak forward current IFRM 20A Stoßstrom für eine 50/60 Hz Sinus-Halbwelle 70A Fast Silicon Rectifier Diodes Sperrverzugszeit 500ns Durchlassverzugszeit < 1us. Betriebstemperatur -50 °C - 175 °C
BY396 Diode bis 100V 3A DO201 Periodischer Spitzenstrom 20A / Durchlassspannung Vf = 1,2V Universal Gleichrichter DIODE BY396 Diode bis 100V 3A DO201 Periodischer Spitzenstrom 20A / Durchlassspannung Vf = 1,2V
BY399 Diode bis 800V 3A DO201 Periodischer Spitzenstrom 20A / Durchlassspannung Vf = 1,2V Universal Gleichrichter DIODE BY399 Diode bis 800V 3A DO201 Periodischer Spitzenstrom 20A / Durchlassspannung Vf = 1,2V
BY448 Schnelle Gleichrichterdiode Vf = forward voltage 1,45V bei 2A Vr = continuous reverse voltage = bis 1500V Peak 1650V Belastbarkeit Strom IF = 2A Peak IFRM = 4A IFSM: 30A 10ms Damper diode in high frequency 1us
BY550-100 VF 1,10V / Einsatz bis 100V bis 5A

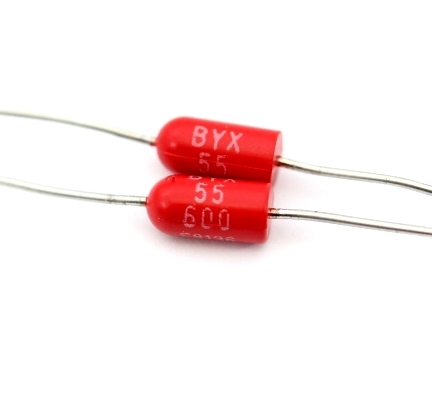

BYX55-600 Diode bis 600V 1,2A SOD18 Gleichrichterdiode

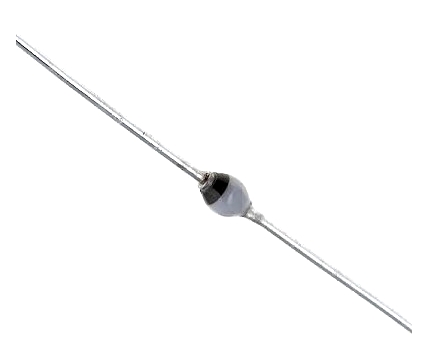

BYX83 Diode bis 400V 2A Peak 10A kurzfristig ** solange Vorrat reicht !

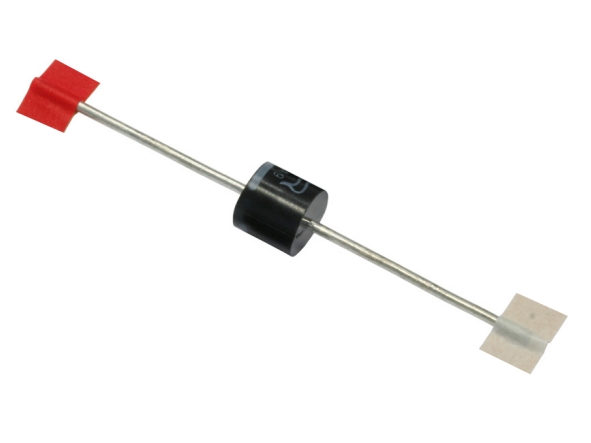

P600J Diode bis 6A 600V Leistungsdiode z.B. Netzgeräte, Steuerungen als Gleichrichterdiode usw. P600J bis 6A belastbar Universal Gleichrichterdiode für Gleichrichter Netzgeräte usw Ausführung: Glaspassiviert AXIAL Bauform: P6 Strombelastbarkeit IF bis 6A / IFSM: 400A Peak URRM: bis 600V / UF nur 0,9Volt Geschwindigkeit 2500ns Abmessungen: Durchmesser ca.8,8... 9,1mm / Länge ca. 8,6..9,1mm Drahtdurchmesser 1,3mm Siehe auch Zeichnung weitere Bilder
P600M Diode bis 6A 1000V Leistungsdiode z.B. Netzgeräte, Steuerungen als Gleichrichterdiode usw. P600M ersetzt auich alle Vorgängre P600A, P600B, P600D, P600J, P600K.... P600-Serie bis 6A belastbar Universal Gleichrichterdiode für Gleichrichter Netzgeräte usw Ausführung: Glaspassiviert AXIAL Bauform: P6 Strombelastbarkeit IF bis 6A / IFSM: 400A Peak URRM: bis 1000V / UF nur 0,9Volt Geschwindigkeit 2500ns Abmessungen: Durchmesser ca.8,8... 9,1mm / Länge ca. 8,6..9,1mm Drahtdurchmesser 1,3mm Siehe auch Zeichnung weitere Bilder
** solange Vorrat reicht !
