3mm IR LED Infrarot LED Sendediode IR LED Universal Infrarot LED ideal für Reparatur, Schule, Experimente usw. Einsatz IR Fernbedienung, Kameratechnik, Lichtschranken, Nachtsicht, Infrarot Anwendungen. Ersetzt u.a. sehr viele Infrarot Sendedioden auch SFH409 usw 3mm LED Infrarotdiode Spannung: 1,3Volt  Strom: 10mA Nenn ( 10... bis max. 100mA )  Spektralbereich: 950nm Nennwert ( Bereich 600-1050nm ) 20Grad Abstrahlwinkel Gehäuse 3mm Durchmessser ( 3mm LED üblich )  Gehäusefarbe: klar

4N25 DIP6  1-fach Optokoppler   Technische Daten Optokoppler  LED Eingang LED des Optokopplers ( typische Ansteuerung ) Vorwärtsspannung = 1,3V typisch ( max 1,3V ) Forward VoltageLED Vorwärtsstrom If = 60mA ( IF ) max Peak IFSM 3A 10us Reverse Voltage: 5V Power Dissipation 100mWCTR = >20%  Transistor Ausgang ( NPN )VCE = max 70V / Leistung 150mW / IC max bis zu 50mA ( Peak 100mA ) Isolationsspannung bis 5KV = 5000V rms Operating Temperature -55°C .... +100°C Pinlayout siehe weitere Bilder

4N26 DIP6  1-fach Optokoppler   Technische Daten Optokoppler  LED Eingang LED des Optokopplers ( typische Ansteuerung ) Vorwärtsspannung = 1,3V typisch ( max 1,3V ) Forward VoltageLED Vorwärtsstrom If = 60mA ( IF ) max Peak IFSM 3A 10us Reverse Voltage: 5V Power Dissipation 100mWCTR = >20%  Transistor Ausgang ( NPN )VCE = max 70V / Leistung 150mW / IC max bis zu 50mA ( Peak 100mA ) Isolationsspannung bis 5KV = 5000V rms Operating Temperature -55°C .... +100°C Pinlayout siehe weitere Bilder

4N32 Universal Optokoppler  im DIP6 Gehäuse Technische Daten Optokoppler  Verstärkungsfaktor = 500 % Isolationsspannung bis 3,7KV = 3750V Operating Temperature -55°C .... +100°C  LED des Optokopplers ( typische Ansteuerung )  Vorwärtsspannung = 1,25V typisch ( max 1,5V ) Forward Voltage LED Vorwärtsstrom If = 50mA ( IF ) max 60mA  Power Dissipation 100mW  Reverse Current: 0,1uA max 100uA ( VR = 3,0V )  Capazität: 25pF ( VR = 0V )  Transistor Ausgang ( N-Darlington ) Collectorstrom max. = 125mA ( Ic max ) Peak kurzfristig 150mA  Collector-Emitter-Spannung max = 30V ( bis zu 30V DC )  Leistung / Power Dissipation = 150mW  HFE = 13K = 13.000 ( IC = 0,5mA )  Ideal auch zum ansteruern von Relais, Baugruppen usw.  Solange Vorrat reicht - dann Nachfolgetyp 4N33

4N33 Universal Optokoppler  im DIP6 Gehäuse Technische Daten Optokoppler  Verstärkungsfaktor = 500 % Isolationsspannung bis 3,7KV = 3750V Operating Temperature -55°C .... +100°C  LED des Optokopplers ( typische Ansteuerung )  Vorwärtsspannung = 1,25V typisch ( max 1,5V ) Forward Voltage LED Vorwärtsstrom If = 50mA ( IF ) max 60mA  Power Dissipation 100mW  Reverse Current: 0,1uA max 100uA ( VR = 3,0V )  Capazität: 25pF ( VR = 0V )  Transistor Ausgang ( N-Darlington ) Collectorstrom max. = 125mA ( Ic max ) Peak kurzfristig 150mA  Collector-Emitter-Spannung max = 30V ( bis zu 30V DC )  Leistung / Power Dissipation = 150mW  HFE = 13K = 13.000 ( IC = 0,5mA )  Ideal auch zum ansteruern von Relais, Baugruppen usw.

4N37 DIP6 Optokoppler   Technische Daten Optokoppler  LED Eingang LED des Optokopplers ( typische Ansteuerung ) Vorwärtsspannung = 1,3V typisch ( max 1,5V ) Forward VoltageLED Vorwärtsstrom If = 60mA ( IF ) max Peak IFSM 2,5A 10us Reverse Voltage: 6V Power Dissipation 100mWCTR = >100%   Transistor Ausgang ( NPN )VCE = max 70V / Leistung 150mW / IC max bis zu 50mA ( Peak 100mA ) Isolationsspannung bis 5,3KV = 5300V rms Operating Temperature -55°C .... +100°C Pinlayout siehe weitere Bilder

Ersatz für LD274 Infrarot Sende Diode  5mm LED IR Emitter Infrarotdiode bzw. IR-LED bzw. Infrarot LED Radial bedrahtete IR Leuchtdioden, Sendediode im eingefärbtes diffuses Gehäuse IR Emitter Diode GaAs Durchmesser 5mm IR Transmitter GaAS Infrarot Sendediode ( Transmitter )  Sehr enger Abstrahlwinkel 20-Grad .  Anschlüsse im 2.54mm Raster Spannung 1,5V / Vf: 1,30 V bei 100mA / max. 1,90V Strom 10..100mA Durchlaßstrom max 100mA Sperrspannung 5V Leistung: 165mW Wellenlänge: 880...950nm Gehäusefarbe Transparent Grau / Blue  Anschluss siehe weitere Bilder

6N136 DIP8 Optokoppler  HIGH Speed  Technische Daten des High Speed Optokoppler  High Bit Rates: 1 Mbit/sHigh Common-Mode Interference Immunity Bandwidth 2 MHzLED Eingang LED des Optokopplers ( typische Ansteuerung ) Vorwärtsspannung = 1,30V typisch ( max 1,6V ) Forward VoltageLED Vorwärtsstrom If = 50mA ( IF ) max 1,0A IFSM 1us Reverse Voltage: 5V Power Dissipation 45mWCTR >35%   Transistor Ausgang ( NPN )VCE = max 15V / Leistung 150mW / IC max bis zu 8mA ( Peak 16mA ) Isolationsspannung bis 2500V AC RMS Operating Temperature -55°C .... +100°C Pinlayout siehe weitere Bilder

6N138 DIP8 Optokoppler mit Darlington   Logic Ground Isolation–TTL/TTL, TTL/CMOS,CMOS/CMOS, CMOS/TTL EIA RS 232C Line Receiver Low Input Current Line Receiver–Long Lines, Party LinesHigh Current Transfer Ratio, 800%  LED Eingang LED des Optokopplers ( typische Ansteuerung ) Vorwärtsspannung = 1,30V typisch ( max 1,6V ) Forward VoltageLED Vorwärtsstrom If = 20mA Peak 40mA ( IF ) max 1,0AReverse Voltage: 5V Power Dissipation 35mWCTR >800%  Transistor Ausgang ( N-Darlington )VCE = max 7V / Leistung 100mW / IC max bis zu 60mA Isolationsspannung bis 2500V AC RMS Operating Temperature -55°C .... +100°C  Pinlayout siehe weitere Bilder

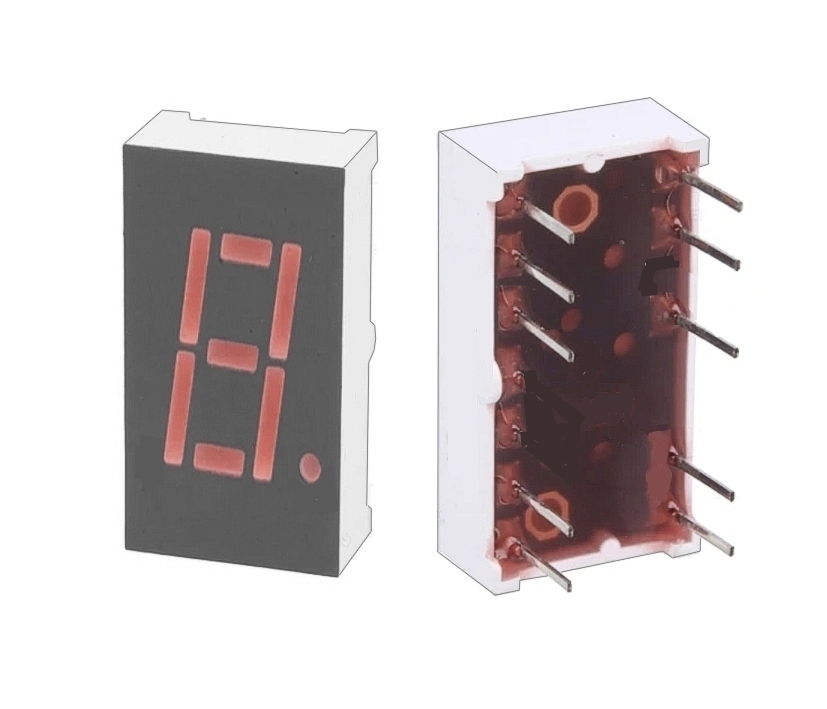

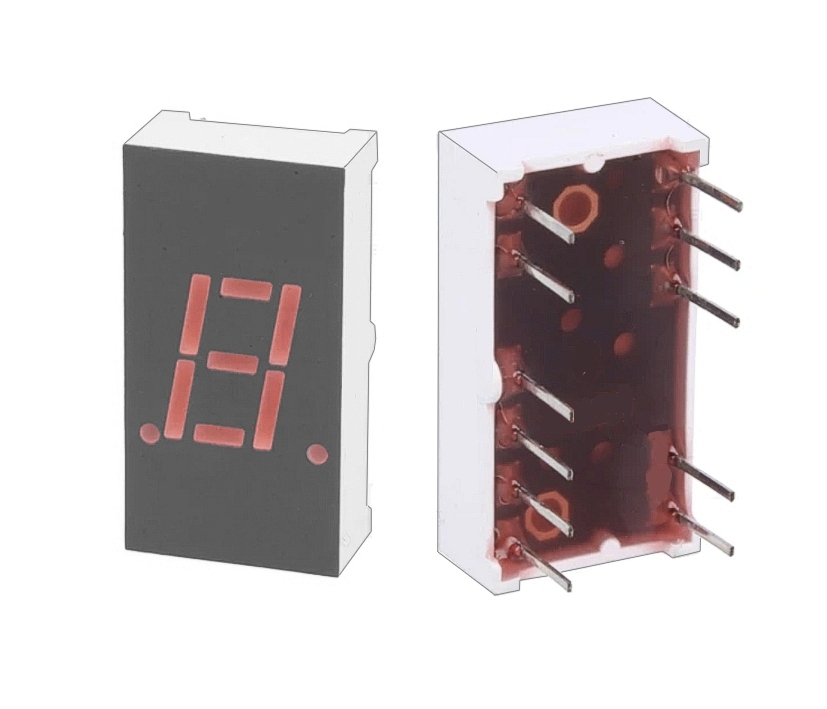

7-Segment Anzeige ROT gem Kathode LTS315AR  Technische Daten:  gemeinsame Kathode = -  Panelgraphic = Red 60  Forward Voltage = 1,6...2,0V IF = 20mA  Abmessungen: Displayhöhe: 7,62-7,8mm B: 10,0mm H: 18,75mm / T: 5,0mm mit Beinchen = 9,0mmAbb stark ähnlich

7-Segment Anzeige ROT gem Kathode MAN4740ATechnische Daten:  gemeinsame Kathode = -  Panelgraphic = Red 60 / Homalite 100-1605  Lumionus Intensity = min 125 ... max 360 ucd bei IF 10mA  Forward Voltage = 1,6...2,0V IF = 20mA  Abmessungen: Displayhöhe: 10,16mm B: 10,0mm H: 18,75mm / T: 5,0mm mit Beinchen = 9,0mm Abb stark ähnlich

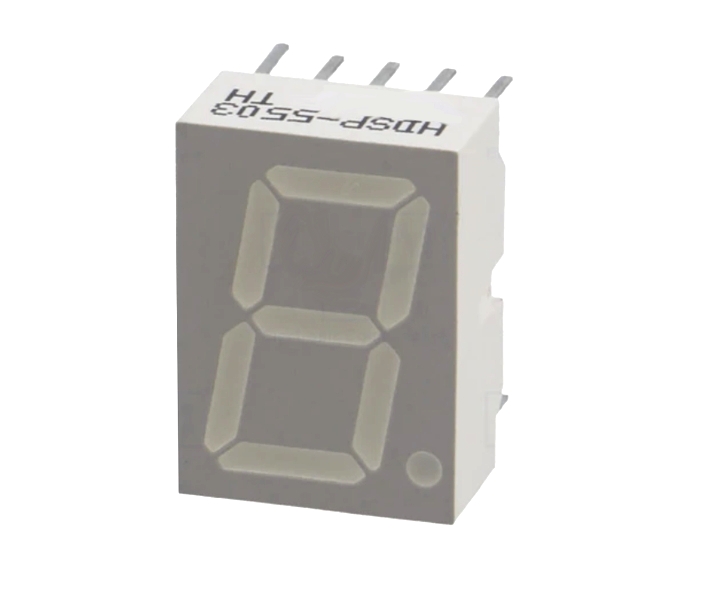

7-Segment LED-Anzeige mit 14,2mm Zffernhöhe (ZH) in Farbe ROT = HDSP5503 ( HDSP5503GH000 )  Eine 7-Segment Anzeige mit 14,2mm Ziffernhöhe LED Farbe Rot mit gemeinsamer Kathode  LED-Anzeige 7-Segment Lichtfarbe: Rot ( AlGaAs Red )  Zeichenhöhe / Ziffernhöhe 14.22 mm ( 0.56 inch ) Stellenanzahl 1 LED-Lichtfarbe: Rot Wellenlänge: 635mm Wavelength Gemeinsame Elektrode = Kathode ( Polarität ) Dezimalpunkt rechts Betriebsspannung 2.1...2.5V ( Voltage - Forward (Vf) (Typ) 2.1V ) Betriebsstrom 20mA üblichst ( max 30mA / Peak 60mA kurzfristig )  Power Dissipation (Max) 105mW Helligkeit 2.05...5.64mcd ( Millicandela Rating 2.8mcd typ. ) Abmessungen LED-Display 17.02 x 12.57mm H-Korpus: 8,0mm / L-Pins: 5,5mm  weitere Details siehe auch weitere Bilder oder Datenblatt

BPW20 Fotodiode Photodiode Empfängerdiode BPW20 ist eine planare Silizium-PN-Photodiode in einem Hermetisch dichten TO-5-Gehäuse, speziell für hochpräzise lineare Anwendungen. Aufgrund seines extrem hohen Dunkelwiderstandes ist der Photostrom sehr linear bis über sieben Dekaden. Auf der anderen Seite gibt es eine streng logarithmische Korrelation zwischen Leerlaufspannung und der Empfindlichkeit. Ausgestattet mit einem klaren, flachen Glasfenster. Der Spektralbereich reicht von blau bis nahes Infrarot  400-1100nm  Technische Daten: Gehäuse TO-5 Abmessungen (in mm): Ø 8.13  Strahlungsempfindlicher Bereich (in mm2): 7.5qmm  Hohe Fotoempfindlichkeit Hohe Strahlungsempfindlichkeit Geeignet für sichtbare und nahinfrarote Strahlung Öffnungswinkel 100° / Halbwinkel +/- 50 Grad  Flachglasfenster UV-verbessert Niedriger Dunkelstrom Hohe Linearität Einsatzbereich: 400....1100nm  Höchste Empfindlichkeit bei 920nm  Forward voltage 1.0V typisch 1,3V max bei IF 50mA  Open circuit voltage 500mV  Reverse dark current 2nA max 30nA  Reverse voltage 10V  Leistung 300mW  Temperatureinsatzbereich: -40....+125°C Kapazität 1,2pF  Rise time 3,4us / Fall Time: 3,7us  Dunkelwiderstand 38-Gigaohm  TO5 Metallgehäuse  Abmessungen: Durchmesser 8,13mm

BPW34 Fotodiode mit einer sehr hohe Geschwindigkeit von 25ns und eine hochempfindliche Lichtfläche.  Die Photodiode ist in einem Miniaturgehäuse untergebracht. Durch sein wasserklares Epoxidfenster ist die Photodiode empfindlich gegenüber sichtbare und infrarot Licht. Die große aktive Fläche kombiniert mit einem flachen Gehäuse ergibt eine hohe Empfindlichkeit bei einem großer Öffnungswinkel von 130° Typischer Einsatzbereich: Lichtschranken für Gleich- und Wechsellichtbetrieb im sichtbaren Lichtbereich Industrieelektronik, Steuerungstechnik ... Allgemein Messen / Steuern / Regeln  Allgemein Schule, Hobby, Experimente, Hell-Dunkelschaltungen, Lichtschranken usw. Technische Daten:  IR-Fotodiode 850-900nm ( Range 400...1100nm)  Öffnungswinkel: 130° / Halbwinkel +/-65°  Bestrahlungsempfindliche Fläche 7,45qmm  Abmessung der bestrahlungsempfindlichen Fläche 2,73 x 2,73mm  hohe Lichtempfindlichkeit Fotoempfindlichkeit bei VR = 5V = 75nA/Lux  Sehr schnell 25ns  Durchlaßspannung 1,3V ( VF ) bei IF 100mA  Sperrspannung 32V  Reverse Voltage 60V max  Open Circuit Voltage 350-390mV Leerlaufspannung  Verlustleistung 150mW  Reverse Dark Current Iro nur 2nA  Diode Capacitance 25pf max 40pf  Short switching time (typ. 25 ns) Rise Time 100ns / Fall Time: 100ns  bei VR 10V  RoHS : konform Abmessungen: Länge: 4,65mm / Breite:4,3mm / Höhe: 1,2+0,6mm ( siehe weitere Bilder )  Temperatureinsatzbereich: -40 ... +100 °C Anschluss siehe weitere Bilder

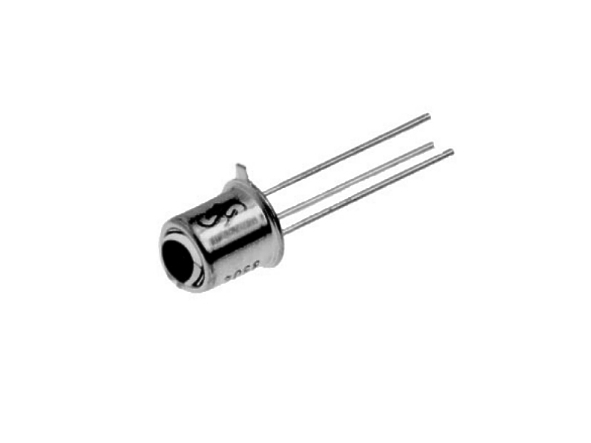

BPY62 NPN Phototransistor Fototransistor im TO18 Gehäuse NPN Fototransistor universell verwendbar BPY62-4 Typische Anwendung Lichtschranken ....  Geeignet für Anwendungen im Bereich von 420nm bis 1130nm Wellenlänge der max. Fotoempfindlichkeit: 850nm Hohe Linearität Hermetisch dichte Metallbauform TO18) mit Basisanschluss, Spectralbereich: (SMAX) 850nm ( 420...1130nm ) Vce = 50V max. / Veb = 7V  Dunkelstrom: 5nA Collektorstrom Ic = 100mA max.: 200mA 10uS Leistung Ptot: 200mW HFE = Stromverstärkung: 420 Öffnungswinkel = 16° / Halbwinkel: +/-8° Kapazität: Cce: 8pf  Anstiegszeit/Abfallzeit: 9us

CNY17-3 Optokoppler Universal Type  DIP6  Optokoppler Universal Type ersetzt extrem viele alte Typen mit selbem Pinlayout  Gehäuse DIP6  Eingang LED VF Forward voltage = 1,2...1,65V  Eingang LED IF Forwad Current 60mA ( 100mW )  Eingang LED VR Reverse voltage 5V DC  Turn-on time = 3us / Turn-off time = 2,3us / Cut-off frequency 250Khz  Ausgang Transistor VCE = 70V  Ausgang Transistor IC 50mA  max 100mA 1ms Ausgang Transistor Leistung 150mW  Isolation test voltage 5000V RMS / VIORM = 850V DIP6 Industry standard dual-in-line package CTR bei 1mA = 70% / CTR bei IF 10mA = 100...200% Pinlayout siehe weitere Bilder   ZUSATZINFO ZUR CNY17-X Serie CTR war wie folgt  CTR = CURRENT TRANSFER RATIO CNY17-1 = CTR = 30% ( Basis hierzu = LED IF 1mA )  CNY17-2 = CTR = 45% ( Basis hierzu = LED IF 1mA )  CNY17-3 = CTR = 70% ( Basis hierzu = LED IF 1mA )  CNY17-4 = CTR = 90% ( Basis hierzu = LED IF 1mA )  ALTERNATIV BEI  CNY17-1 = CTR =   40......80% ( Basis hierzu = LED IF 10mA )  CNY17-2 = CTR =   63....125% ( Basis hierzu = LED IF 10mA )  CNY17-3 = CTR = 100...200% ( Basis hierzu = LED IF 10mA )  CNY17-4 = CTR = 160...320% ( Basis hierzu = LED IF 10mA )

CNY64-3 Optokoppler Schutzklasse II   Technische Daten Optokoppler DIP-4  Circuits for safe protective separation against electrical shock according to safety class II DIN EN 60747-5-2 / DIN EN 60747-5-5 pending, table 2, IEC60335, IEC60601, IEC60065, Medical equipmentsuitable for: Switch-mode power supplies, line receiver, computer peripheral interface, microprocessor system interface......  Verstärkungsfaktor = 50-300 % CTR ( CTI = >200 )  Rated impulse voltage (transient overvoltage) Viotm 8000V Peak  Isolationsspannung getestet bis 2,8KV = 2800V Vpd Peak Rated isolation voltage (RMS includes DC) VIOWM = 1000 VRMS (1450 V peak)  Operating Temperature -55°C .... +85°C  LED des Optokopplers ( typische Ansteuerung )  Vorwärtsspannung = 1,25V typisch ( max 1,5V ) Forward Voltage LED Vorwärtsstrom If = 75mA ( IF ) Ifsm kurzfristig 120mA (10us 1500mA)  Reverse Voltage Vr 5,0V  Power Dissipation 120mW  Capazität: 50pF ( VR = 0V 1Mhz ) Transistor Ausgang ( NPN )  Collectorstrom max. = 50mA ( Ic max ) Peak kurzfristig 100mA  Collector-Emitter-Spannung max = 30V ( bis zu max 32V DC )  Leistung / Power Dissipation = 130mW Peak 250mW  Cut-off frequency 110Khz  Turn-on time = Ton = 5us 100R 5V  Turn-off time = Toff = 3,0us 100R 5V  Fall time = Tf = 2,7us Delay time = Td = 2,6us RoHs Ja / DIN EN60747-5-2 Abmessungen: siehe Datenblatt oder weitere Bilder L: 12,8mm / B: 7,2mm / H: 6,1mm mit Pins 9,1mm Rastermass 5,08mm

CNY65 Optokoppler 4pol DIP4 TFK Led mit NPN Transistor ohne Basis** solange Vorrat reicht !

Lichtschranke Optokoppler CNY70 Typischer Einsatz in Schaltugen für Reflexion-Lichtschranken Technische Daten Optokoppler LED Eingang LED des Optokopplers ( typische Ansteuerung ) Vorwärtsspannung = 1,25V typisch ( max 1,6V ) Forward VoltageLED Vorwärtsstrom If = 50mA ( IF ) max IFSM 3A 10us Reverse Voltage: 5V Power Dissipation 100mWoperating wavelength is 950nm Transistor Ausgang ( NPN )VCE = max 32V / Leistung 100mW / IC max bis zu 50mA Isolationsspannung bis 2,5KV = 2500VDC Operating Temperature -55°C .... +100°C Pinlayout siehe weitere Bilder und Datenblatt

CNY74-2 Optokoppler DIP8 Doppelkoppler ( Ersetzt auch MCT6 / PC829 / ILD74 u.a. )  Technische Daten Optokoppler ( Pinlayout siehe auch weitere Bilder )  LED Eingang LED des Optokopplers ( typische Ansteuerung ) Vorwärtsspannung = 1,25V typisch ( max 1,6V ) Forward VoltageLED Vorwärtsstrom If = 60mA ( IF ) max 60mA Reverse Voltage: 6V Power Dissipation 100mW Transistor Ausgang ( NPN )VCE = max 70V / Leistung 250mW / IC max bis zu 50mA ( Peak 100mA ) Isolationsspannung bis 2,5KV = 2500VDC Operating Temperature -55°C .... +100°C

CQY17 Infraot Diode Emitter Infrarotdiode  im vergoldeten Metallgehäuse    Der Klassiker unter den Infrarotdioden seit Jahrzehnten Einsatz: Lichtschranken, Maschinenbau, Steuerungen etc.  Mit nur wenigen Bauteilen ist eine Lichtschranke gebaut !  Auch ideal für Schule Experimente usw.  Infrarot LED GaAs Technische Daten:  Betrieb typisch mit VF = 1,70Volt / IF 20-80mA  Wellenlänge Infraror = 950nm ( Infrarot )  Geschwindigkeit: 1000ns ( sehr schnell und genau )  Weitere Daten: VR max 3,0Volt / IF max = 100mA / Ptot = 170mW / Tamb = 25°C  Linse: NS331B / Halbleitermaterial GaAS / Gehäuse Metall vergoldet  Abmessungen: Durchmesser: 4,7mm / Körpus Höhe: 6,0mm mit Linse / Drähte ca 12mm Solange Vorrat reicht

CQY80N 1fach Optokoppler DIP6 Technische Daten Optokoppler  LED Eingang LED des Optokopplers ( typische Ansteuerung ) Vorwärtsspannung = 1,25V typisch ( max 1,6V ) Forward VoltageLED Vorwärtsstrom If = 60mA ( IF ) max 1,5A IFSM 10us Reverse Voltage: 5V Power Dissipation 100mWCTR >50%  Transistor Ausgang ( NPN )VCE = max 32V / Leistung 150mW / IC max bis zu 50mA ( Peak 100mA ) Isolationsspannung bis 1600V = VIOWM = 500V rms ( 848V Peak ) Operating Temperature -55°C .... +100°C Ersatzteil solange Vorrat reicht !  Pinlayout siehe weitere Bilder

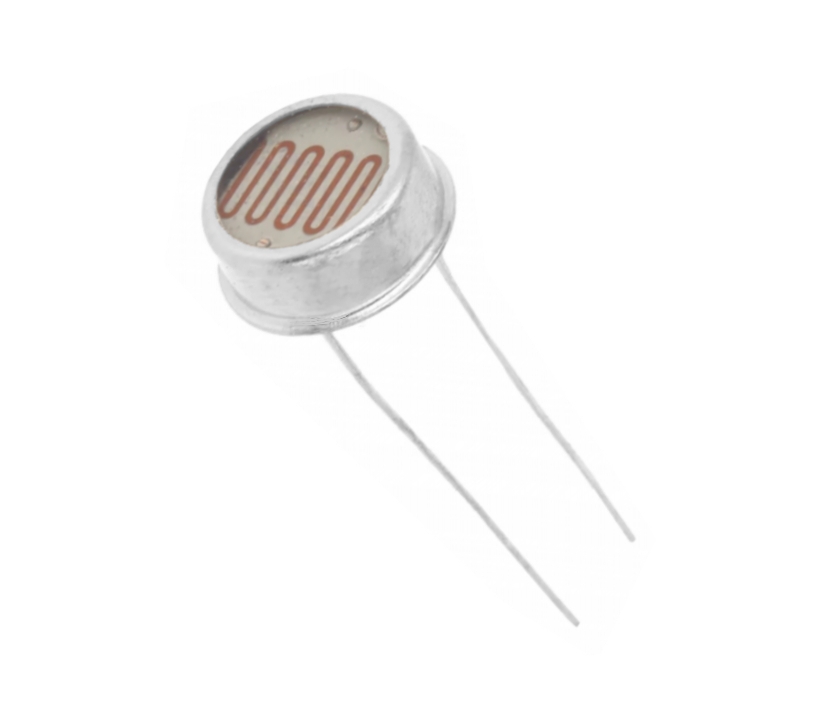

Photowiderstand Nennwert 2-5-kOhm - Dunkelwert 1-MOhm Fotowiderstand PGM1200-MP Technische Daten Photoresistor: Der wohl am meisten genutzte Fotowiderstand an Schulen Photowiederstand Photocells im TO46 Metallgehäuse mit Glas Anwendungsbereich:  Light Sensing Applications ( Indoor oder Outdoor durch Glasfront )  Temperatur Einsatzbereich -30...+70°C Spektralbereich: 560nm typisch  Nennwert: 2-5 kohm bei ca. 10Lux / bei Dunkelheit ca. 1Mohm Spannunseinsatz bis Vmax 250V DC ( Einsatz typisch 5V 12V 24V .... )  Leistung Pmax 250mW Zeiten tan 40ms / tab 30 ms Anschlüsse: bedrahtet  Abmessungen: Aussendurchmesser: 12,6mm mit Rand: 13,8mm Glas-DM 10mm Bauhöhe Kprpus ca. 5,5mm / Pin RM 9,0mm Weitere Details siehe weitere Bilder Einer der am meisten eingesetzten Photowiderstände für Schule, Experimente und Hobby

HCPL2530  DIP8  2-fach Optokoppler  DIP8 1Mbit/s Dual-Channel High Speed Transistor Output  1MBit/s HCPL-2530 = ersetzt auch HCPL2231 Optokoppler HCPL-2530 = HCPL2231 ( Pinkompatibel )  Output Interface to CMOS LSTTL-TTL  Optokoppler Universal Type ersetzt extrem viele alte Typen mit selbem Pinlayout  Gehäuse DIP8 Eingang LED VF Forward voltage = 1,45...1,70V je Input  Eingang LED IF Forwad Current 25mA ( Peak 50mA ) 100mW  Eingang LED VR Reverse voltage 5V DC  Ausgang Transistor VCC = max 30V  ( 0,5...30V DC )  Ausgang Transistor IC max 40mA  Ausgang Transistor Leistung 35mW  Isolation test voltage 2500V RMS  DIP8 Industry standard dual-in-line package CTR bei 16mA = 18-50% Pinlayout siehe weitere Bilder !

ILQ55  DIP16 4-fach Optokoppler mit 4x NPN Darlington Transistor Ausgang ** solange Vorrat reicht !   Pinlayout siehe weitere Bilder

ILQ74 Optokoppler DIP16 4xLed mit 4x NPN Transistoren Leistung 500mW 7400-Series T2L Compatibel  Vf LED Forward Voltage: 1,3V ( max 1,5V ) IF: LED = 20mA je Transistor Collektor Emitter Voltage max 20V Power Sdissipation je Kanal 150mW Leistung 500mW Temperatur Einsatzbereich: -50...+100°C solange  Vorrat reicht

LD274-3 IR Emitter 5mm Infrarotdiode bzw. IR-LED bzw. Infrarot LED LD274 IR Emitter Diode GaAs Wellenlänge: 950nm Spannung Uf: 1.3V  1,5...1,9V Strom: IF max 100mA Verlustleistung 165mW IR Sendediode / IR Emitter Durchmesser 5mm Wellenlänge peak 950nm Der Klassiker unter den Infrarotdioden seit Jahrzehnten Hersteller OSRAM / Siemens Einsatz: Lichtschranken, Maschinenbau, Fernbedienungen, Steuerungen etc. Solange Vorrat reicht - Ersatzartikel auchBst Nr 9-400-00130

LTV827 2-fach Optokoppler 5kV DIP8  Eingang LED VF Forward voltage = 1,2...1,4V ( 20mA ) Eingang LED IF Forwad Current 50mA ( 70mW ) Eingang LED VR Reverse voltage ? V DC CTR bei 5mA = 50...600%Ausgang Transistor VCE = 35V Ausgang Transistor IC 50mA Ausgang Transistor Leistung 150mW Isolation test voltage 5000V RMSDIP8 Industry standard dual-in-line package Pinlayout siehe weitere Bilder

MCP3022 DIP6 Optokoppler mit Triacausgang Optotriac ** solange Vorrat reicht !  MCP3022Z Photocoupler with Photo Triac Output and LED Input (Solid State Relay) Optokoppler mit LED-Eingang und Fototriac-Ausgang / Herst.: Qtc  Eingang LED Forward Current 60mA / Leistung max 100mW / Ausgang Triac max 100mA bis 400V  Temp.: -40 - +100 / Gehäuse: DIP-6 / Technologie: GaAs/Si Anwendung: geeignet als AC-Leistungsschalter (Triac/MOSFET, Solid State Relay)hohe Isolationsspannung (>5000V DC) / Eingang: Lumineszenzdiode / Pinlayout siehe weitere Bilder

MOC3020 Optokoppler mit Triacausgang DIP6 bis 400V 100mA  Ersatz auch für TLP3020 MOC3020 1fach Optokoppler mit Tiac Ausgang ohne Nullschaltung Gehäuse DIP6 6polig  Eingang LED VF Forward voltage = 1,2...1,50V ( bei IF = 10mA )  Input trigger current typisch 15mA max 30mA  Eingang LED IF Forwad Current 15mA ( Peak max 30mA )  Eingang LED VR Reverse voltage 3V DC  Output Driver Designed for 220-250VAC  Random-Phase-Optoisolatoren Triac-Treiber-Ausgang Ausgang Triac 400V AC max ( VDRM )  Ausgang Triac Strom max 100mA ( +25°C ) 50-60 Hz, full sine wave Ausgang Triac Strom max 50mA ( +70°C ) 50-60 Hz, full sine wave Ausgang Triac Strom max 1A Peak ( ITSM ) max 1ms ( Peak Repetitive Surge Current )  Ausgang Leistung 300mW  Isolation Voltage max 7500V Peak minimum 5300 VAC RMS  Pinlayout siehe weitere Bilder ! Typische Anwendungen Applications Industrial controls Solenoid/valve controls Traffic lights Static AC power switch Vending machines Incandescent lamp dimmers Solid state relay Motor control Lamp ballasts

MOC3041 Optokoppler mit Triacausgang und Nulldurchgangssschaltung ( +ZCD ) MOC3041 1fach Optokoppler mit Tiac Ausgang Optokoppler Universal Type selbes Pinlayout wie  MOC3042 / MOC3043 Gehäuse DIP6 6polig  Ersatz auch für TLP3041 uvwm.  Eingang LED VF Forward voltage = 1,2...1,40V ( bei IF = 10mA )  Input trigger current typisch 15mA  Eingang LED IF Forwad Current 50mA Eingang LED VR Reverse voltage 6V DC  Output Driver Designed for 220-250VAC  Triac Zero Voltage Crossing Ausgang Triac 400V AC ( VDRM )  Ausgang Triac Strom max 100mA ( +25°C ) 50-60 Hz, full sine wave Ausgang Triac Strom max 50mA ( +70°C ) 50-60 Hz, full sine wave  Ausgang Triac Strom max 1A Peak ( ITSM ) max 1ms ( Peak Repetitive Surge Current )  Ausgang Triac Leistung 250mW Isolation Voltage max 7500V Peak minimum 5300 VAC RMS Pinlayout siehe weitere Bilder !

MOC3062 1fach Optokoppler mit Tiac Ausgang mit Nulldurchgangssschaltung ZCD ZERO-CROSS PHOTOTRIAC DRIVER OPTOCOUPLER (600V PEAK)Optokoppler Universal Type selbem Pinlayout wie MOC3061M / MOC3062M / MOC3063M / MOC3062M / MOC3163M Gehäuse DIP6 6polig Ersatz auch für TLP3062 Eingang LED VF Forward voltage = 1,3...1,50V ( bei IF = 10mA ) Input LED trigger current typisch 15mA Eingang LED IF Forwad Current 60mA ( 120mW ) Eingang LED VR Reverse voltage 6V DC Output Driver Designed for 220-250VAC Triac Zero Voltage Crossing Ausgang Triac 600V AC ( VDRM ) Ausgang Triac Strom max 100mA ( +25°C ) 50-60 Hz, full sine wave Ausgang Triac Strom max 50mA ( +70°C ) 50-60 Hz, full sine wave Ausgang Triac Strom max 1A Peak ( ITSM ) max 120us ( Peak Repetitive Surge Current ) Ausgang Leistung 150mW Isolation Voltage max 7500V Peak minimum 5300 VAC RMS Pinlayout siehe weitere Bilder !

MOC3063 1fach Optokoppler mit Tiac Ausgang mit Nulldurchgangssschaltung ZCD ZERO-CROSS PHOTOTRIAC DRIVER OPTOCOUPLER (600V PEAK)Optokoppler Universal Type selbem Pinlayout wie MOC3061M / MOC3062M / MOC3063M  Ersatz auch für TLP3063 MOC3062M / MOC3163M Gehäuse DIP6 6polig Eingang LED VF Forward voltage = 1,3...1,50V ( bei IF = 10mA )  Input LED trigger current typisch 5mA  Eingang LED IF Forwad Current 60mA ( 120mW )  Eingang LED VR Reverse voltage 6V DC  Output Driver Designed for 220-250VAC  Triac Zero Voltage Crossing Ausgang Triac 600V AC ( VDRM )  Ausgang Triac Strom max 100mA ( +25°C ) 50-60 Hz, full sine wave Ausgang Triac Strom max 50mA ( +70°C ) 50-60 Hz, full sine wave  Ausgang Triac Strom max 1A Peak ( ITSM ) max 120us ( Peak Repetitive Surge Current )  Ausgang Leistung 150mW  Isolation Voltage max 7500V Peak minimum 5300 VAC RMS Pinlayout siehe weitere Bilder !

 PC853 DIP4 Gehäuse Optokoppler Hochvolttype 350V 150mA Hochvolt Optokoppler Vceo = 350V / IC max 150mA / Ptot = 300mW Isolationsspannung: 5000V max LED Input: IF = 20ma typisch max 50mA / VF = 1,2-1,4V max CTR = 4000% typisch max 15000 Reverse Voltage = 66V ( VR ) Ptot = 70mW Schatplan siehe weitere Bilder  ** Abgekündigtes Ersatzteil **       Pinlayout siehe weitere Bilder !

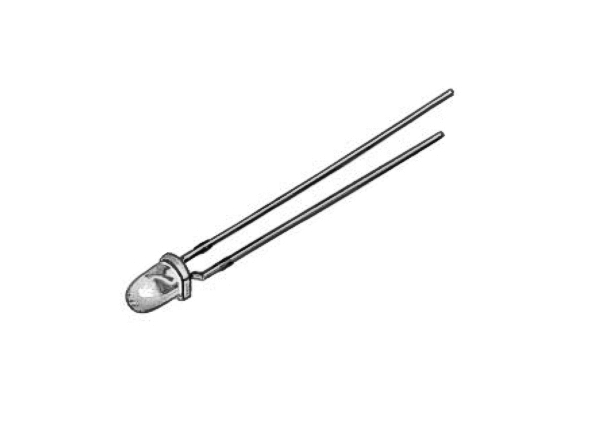

NPN Fototransistor im 3mm LED Gehäuse Anwendungen: Lichtschranken für Gleich- und Wechsellichtbetrieb, Tag- Nachtschaltung, Industrieelektronik, Messen/Steuern/Regeln..... Universell verwendbar Technische Daten: Optimal geeignet für Anwendungen im IR Bereich von 380 nm bis 1180nm Wellenlänge der max. Fotoempfindlichkeit: 860nm Hohe Linearität Plastikbauform im 3mm LED-Gehäuse Halbwinkel = 12°(24°) NPN Phototransistor Uce max. 35V / Vcesat: 200mV  Ic=15mA / Ic max=75mA  Ptot: 165mW / Kapazität: CE 1MHz = 5pf  Anstiegszeit/Abfallzeit: 8us Wärmewiderstand: 450K/W

SFH609-3 DIP6 Optokoppler Universal Type Ersatz für TIL111 / TIL114 / TIL116 / TIL117 / SFH600-x uvwm.  Technische Daten Optokoppler ( Pinlayout siehe auch weitere Bilder )  Verstärkungsfaktor = 100-200 % Operating Temperature -55°C .... +100°C  Isolationsspannung = 5300V DC LED des Optokopplers ( typische Ansteuerung ) Vorwärtsspannung = 1,25V typisch ( max 1,65V ) Forward Voltage LED Vorwärtsstrom If = 10...60mA ( IF ) max 60mA  Reverse Voltage Vr 6V  Power Dissipation 100mW  Reverse Current: 0,01uA max ( VR = 6,0V )  Capazität: 40pF ( VR = 0V ) Transistor Ausgang ( NPN-Transistor ) Collectorstrom max. = 50mA ( Ic max ) Peak kurzfristig 100mA 1ms  Collector-Emitter-Spannung max = 70V ( Peak Vceo 90V DC )  Leistung / Power Dissipation = 150mW  Kapazität 68pf bei Vce 5V f = 1Mhz  Cut off Frequenzy Fco 250Khz  Rise Time 2.0us Turn On Time: Ton 3,0usek Solange Vorrat reicht

TLP2530 2-Kanal Optokoppler  2-Kanal-Optokoppler mit LED-Eingang und Transistor-Ausgang Separate connection for the photodiode bias and output transistor Optokoppler Industrie Type DIP8 Optokoppler Universal Type ersetzt extrem viele alte Typen mit selbem Pinlayout QTC2530 HCPL2530 ua Gehäuse DIP8 Eingang LED VF Forward voltage = 1,65...1,70V  Eingang LED IF Forwad Current 25mA ( 16-25mA 45mW )  Eingang LED VR Reverse voltage 5V DC  CTR bei 16mA = 30%  Turn-on / Turn Off Time = 300ns / 500ns  Ausgang Transistor Vcc = 1-15V  Ausgang Transistor IC 16mA  Ausgang Transistor Leistung 35mW  Isolation test voltage 2500V RMS  DIP8 Industry standard dual-in-line package Pinlayout siehe weitere Bilder

TLP350  DIP8  2-fach Optokoppler mit Mosfet-Out Pinlayout siehe weitere Bilder

TLP535 DIP6 Optokoppler Ersatzteil solange Vorrat reicht !  Optokoppler Universal Type ersetzt extrem viele alte Typen mit selbem Pinlayout Gehäuse DIP6 Eingang LED VF Forward voltage = 1,2...1,65V Eingang LED IF Forwad Current 20mA ( 40mW ) Eingang LED VR Reverse voltage 5V DC CTR 20mA = 50%TTL / LSTTL Komatibel VCC 5V Ausgang Transistor VCE = max 55V Ausgang Transistor IC 50mA Ausgang Transistor Leistung 85mW Isolation test voltage 2500V RMS DIP6 Industry standard dual-in-line package Pinlayout siehe weitere Bilder

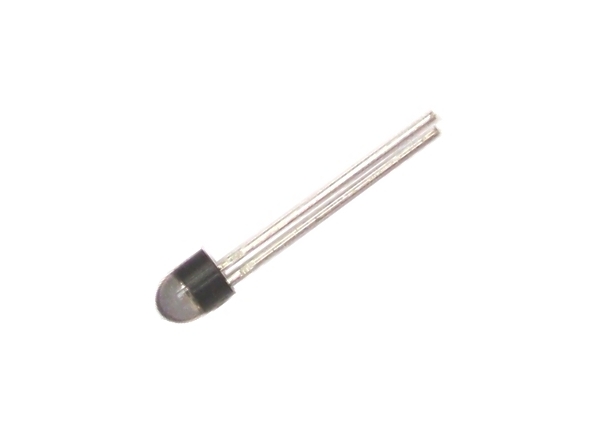

TPS613 NPN Fototransistor für den sichtbaren Spektralbereich  Gehäuse: 3mm Miniatur-Gehäuse NPN Transistor ( Universal Type ) Idel für Experimente in Schulen, Hobby, Testschaltungen, Fühler Hell-Dunkel usw. Breite Photoelektrischer Eintritt mit 60 Grad Öffnungswinkel   Einsatzbereich siehe auch Kurve 550...900nm Technische Daten: Spannungseinsatz bis Vce: 20V ( 5-12V DC typisch ) Veco: 5V Collektorstrom max Ic: 20mA Lichteinfall Öffnungswinkel 60° / Halbwinkel +/-30° ( siehe weitere Bilder )  Temperatureinsatzbereich -20....+75°C Leistung 75mW

Hohe Packungsdichte durch integration von Empfängerdiode, Filter und Vorverstärker in einem Gehäuse. Tageslichtempfindlichkeit, TTL und C-Mos Kompatibilität, niedriger Leistungsbedarf und hohe Störsicherheit zeichnen diese Serie aus.

TSOP34838 IR-Empfänger Modul 3pin 38kHz Mini TSOP Fotodiode Hohe Packungsdichte durch Integration von Empfängerdiode, Filter und Vorverstärker in einem Gehäuse. Tageslichtempfindlichkeit, TTL und C-Mos Kompatibilität, niedriger Leistungsbedarf und hohe Störsicherheit zeichnen diese Serie aus.
