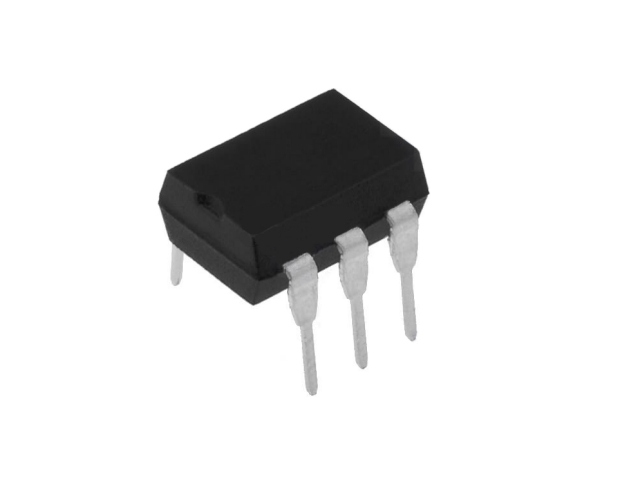

4N25 DIP6  1-fach Optokoppler   Technische Daten Optokoppler  LED Eingang LED des Optokopplers ( typische Ansteuerung ) Vorwärtsspannung = 1,3V typisch ( max 1,3V ) Forward VoltageLED Vorwärtsstrom If = 60mA ( IF ) max Peak IFSM 3A 10us Reverse Voltage: 5V Power Dissipation 100mWCTR = >20%  Transistor Ausgang ( NPN )VCE = max 70V / Leistung 150mW / IC max bis zu 50mA ( Peak 100mA ) Isolationsspannung bis 5KV = 5000V rms Operating Temperature -55°C .... +100°C Pinlayout siehe weitere Bilder

4N26 DIP6  1-fach Optokoppler   Technische Daten Optokoppler  LED Eingang LED des Optokopplers ( typische Ansteuerung ) Vorwärtsspannung = 1,3V typisch ( max 1,3V ) Forward VoltageLED Vorwärtsstrom If = 60mA ( IF ) max Peak IFSM 3A 10us Reverse Voltage: 5V Power Dissipation 100mWCTR = >20%  Transistor Ausgang ( NPN )VCE = max 70V / Leistung 150mW / IC max bis zu 50mA ( Peak 100mA ) Isolationsspannung bis 5KV = 5000V rms Operating Temperature -55°C .... +100°C Pinlayout siehe weitere Bilder

4N32 Universal Optokoppler  im DIP6 Gehäuse Technische Daten Optokoppler  Verstärkungsfaktor = 500 % Isolationsspannung bis 3,7KV = 3750V Operating Temperature -55°C .... +100°C  LED des Optokopplers ( typische Ansteuerung )  Vorwärtsspannung = 1,25V typisch ( max 1,5V ) Forward Voltage LED Vorwärtsstrom If = 50mA ( IF ) max 60mA  Power Dissipation 100mW  Reverse Current: 0,1uA max 100uA ( VR = 3,0V )  Capazität: 25pF ( VR = 0V )  Transistor Ausgang ( N-Darlington ) Collectorstrom max. = 125mA ( Ic max ) Peak kurzfristig 150mA  Collector-Emitter-Spannung max = 30V ( bis zu 30V DC )  Leistung / Power Dissipation = 150mW  HFE = 13K = 13.000 ( IC = 0,5mA )  Ideal auch zum ansteruern von Relais, Baugruppen usw.  Solange Vorrat reicht - dann Nachfolgetyp 4N33

4N33 Universal Optokoppler  im DIP6 Gehäuse Technische Daten Optokoppler  Verstärkungsfaktor = 500 % Isolationsspannung bis 3,7KV = 3750V Operating Temperature -55°C .... +100°C  LED des Optokopplers ( typische Ansteuerung )  Vorwärtsspannung = 1,25V typisch ( max 1,5V ) Forward Voltage LED Vorwärtsstrom If = 50mA ( IF ) max 60mA  Power Dissipation 100mW  Reverse Current: 0,1uA max 100uA ( VR = 3,0V )  Capazität: 25pF ( VR = 0V )  Transistor Ausgang ( N-Darlington ) Collectorstrom max. = 125mA ( Ic max ) Peak kurzfristig 150mA  Collector-Emitter-Spannung max = 30V ( bis zu 30V DC )  Leistung / Power Dissipation = 150mW  HFE = 13K = 13.000 ( IC = 0,5mA )  Ideal auch zum ansteruern von Relais, Baugruppen usw.

4N37 DIP6 Optokoppler   Technische Daten Optokoppler  LED Eingang LED des Optokopplers ( typische Ansteuerung ) Vorwärtsspannung = 1,3V typisch ( max 1,5V ) Forward VoltageLED Vorwärtsstrom If = 60mA ( IF ) max Peak IFSM 2,5A 10us Reverse Voltage: 6V Power Dissipation 100mWCTR = >100%   Transistor Ausgang ( NPN )VCE = max 70V / Leistung 150mW / IC max bis zu 50mA ( Peak 100mA ) Isolationsspannung bis 5,3KV = 5300V rms Operating Temperature -55°C .... +100°C Pinlayout siehe weitere Bilder

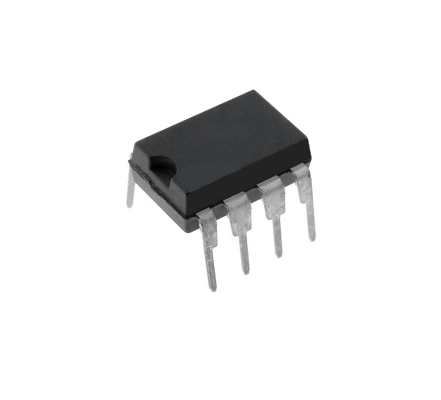

6N136 DIP8 Optokoppler  HIGH Speed  Technische Daten des High Speed Optokoppler  High Bit Rates: 1 Mbit/sHigh Common-Mode Interference Immunity Bandwidth 2 MHzLED Eingang LED des Optokopplers ( typische Ansteuerung ) Vorwärtsspannung = 1,30V typisch ( max 1,6V ) Forward VoltageLED Vorwärtsstrom If = 50mA ( IF ) max 1,0A IFSM 1us Reverse Voltage: 5V Power Dissipation 45mWCTR >35%   Transistor Ausgang ( NPN )VCE = max 15V / Leistung 150mW / IC max bis zu 8mA ( Peak 16mA ) Isolationsspannung bis 2500V AC RMS Operating Temperature -55°C .... +100°C Pinlayout siehe weitere Bilder

6N138 DIP8 Optokoppler mit Darlington   Logic Ground Isolation–TTL/TTL, TTL/CMOS,CMOS/CMOS, CMOS/TTL EIA RS 232C Line Receiver Low Input Current Line Receiver–Long Lines, Party LinesHigh Current Transfer Ratio, 800%  LED Eingang LED des Optokopplers ( typische Ansteuerung ) Vorwärtsspannung = 1,30V typisch ( max 1,6V ) Forward VoltageLED Vorwärtsstrom If = 20mA Peak 40mA ( IF ) max 1,0AReverse Voltage: 5V Power Dissipation 35mWCTR >800%  Transistor Ausgang ( N-Darlington )VCE = max 7V / Leistung 100mW / IC max bis zu 60mA Isolationsspannung bis 2500V AC RMS Operating Temperature -55°C .... +100°C  Pinlayout siehe weitere Bilder

CNY17-3 Optokoppler Universal Type  DIP6  Optokoppler Universal Type ersetzt extrem viele alte Typen mit selbem Pinlayout  Gehäuse DIP6  Eingang LED VF Forward voltage = 1,2...1,65V  Eingang LED IF Forwad Current 60mA ( 100mW )  Eingang LED VR Reverse voltage 5V DC  Turn-on time = 3us / Turn-off time = 2,3us / Cut-off frequency 250Khz  Ausgang Transistor VCE = 70V  Ausgang Transistor IC 50mA  max 100mA 1ms Ausgang Transistor Leistung 150mW  Isolation test voltage 5000V RMS / VIORM = 850V DIP6 Industry standard dual-in-line package CTR bei 1mA = 70% / CTR bei IF 10mA = 100...200% Pinlayout siehe weitere Bilder   ZUSATZINFO ZUR CNY17-X Serie CTR war wie folgt  CTR = CURRENT TRANSFER RATIO CNY17-1 = CTR = 30% ( Basis hierzu = LED IF 1mA )  CNY17-2 = CTR = 45% ( Basis hierzu = LED IF 1mA )  CNY17-3 = CTR = 70% ( Basis hierzu = LED IF 1mA )  CNY17-4 = CTR = 90% ( Basis hierzu = LED IF 1mA )  ALTERNATIV BEI  CNY17-1 = CTR =   40......80% ( Basis hierzu = LED IF 10mA )  CNY17-2 = CTR =   63....125% ( Basis hierzu = LED IF 10mA )  CNY17-3 = CTR = 100...200% ( Basis hierzu = LED IF 10mA )  CNY17-4 = CTR = 160...320% ( Basis hierzu = LED IF 10mA )

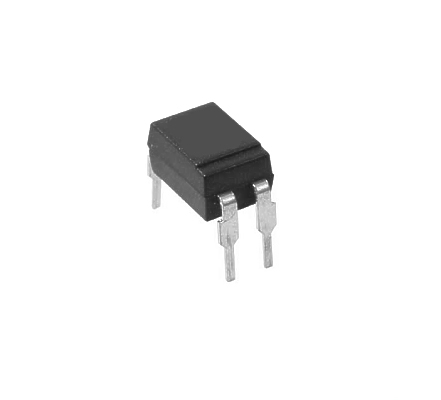

CNY64-3 Optokoppler Schutzklasse II   Technische Daten Optokoppler DIP-4  Circuits for safe protective separation against electrical shock according to safety class II DIN EN 60747-5-2 / DIN EN 60747-5-5 pending, table 2, IEC60335, IEC60601, IEC60065, Medical equipmentsuitable for: Switch-mode power supplies, line receiver, computer peripheral interface, microprocessor system interface......  Verstärkungsfaktor = 50-300 % CTR ( CTI = >200 )  Rated impulse voltage (transient overvoltage) Viotm 8000V Peak  Isolationsspannung getestet bis 2,8KV = 2800V Vpd Peak Rated isolation voltage (RMS includes DC) VIOWM = 1000 VRMS (1450 V peak)  Operating Temperature -55°C .... +85°C  LED des Optokopplers ( typische Ansteuerung )  Vorwärtsspannung = 1,25V typisch ( max 1,5V ) Forward Voltage LED Vorwärtsstrom If = 75mA ( IF ) Ifsm kurzfristig 120mA (10us 1500mA)  Reverse Voltage Vr 5,0V  Power Dissipation 120mW  Capazität: 50pF ( VR = 0V 1Mhz ) Transistor Ausgang ( NPN )  Collectorstrom max. = 50mA ( Ic max ) Peak kurzfristig 100mA  Collector-Emitter-Spannung max = 30V ( bis zu max 32V DC )  Leistung / Power Dissipation = 130mW Peak 250mW  Cut-off frequency 110Khz  Turn-on time = Ton = 5us 100R 5V  Turn-off time = Toff = 3,0us 100R 5V  Fall time = Tf = 2,7us Delay time = Td = 2,6us RoHs Ja / DIN EN60747-5-2 Abmessungen: siehe Datenblatt oder weitere Bilder L: 12,8mm / B: 7,2mm / H: 6,1mm mit Pins 9,1mm Rastermass 5,08mm

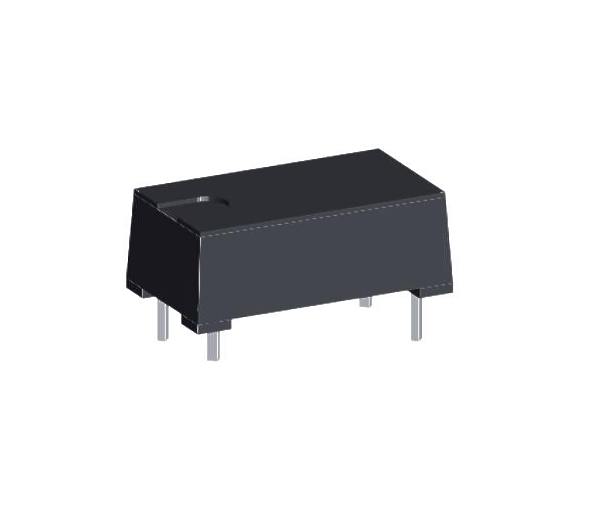

CNY65 Optokoppler 4pol DIP4 TFK Led mit NPN Transistor ohne Basis** solange Vorrat reicht !

Lichtschranke Optokoppler CNY70 Typischer Einsatz in Schaltugen für Reflexion-Lichtschranken Technische Daten Optokoppler LED Eingang LED des Optokopplers ( typische Ansteuerung ) Vorwärtsspannung = 1,25V typisch ( max 1,6V ) Forward VoltageLED Vorwärtsstrom If = 50mA ( IF ) max IFSM 3A 10us Reverse Voltage: 5V Power Dissipation 100mWoperating wavelength is 950nm Transistor Ausgang ( NPN )VCE = max 32V / Leistung 100mW / IC max bis zu 50mA Isolationsspannung bis 2,5KV = 2500VDC Operating Temperature -55°C .... +100°C Pinlayout siehe weitere Bilder und Datenblatt

CNY74-2 Optokoppler DIP8 Doppelkoppler ( Ersetzt auch MCT6 / PC829 / ILD74 u.a. )  Technische Daten Optokoppler ( Pinlayout siehe auch weitere Bilder )  LED Eingang LED des Optokopplers ( typische Ansteuerung ) Vorwärtsspannung = 1,25V typisch ( max 1,6V ) Forward VoltageLED Vorwärtsstrom If = 60mA ( IF ) max 60mA Reverse Voltage: 6V Power Dissipation 100mW Transistor Ausgang ( NPN )VCE = max 70V / Leistung 250mW / IC max bis zu 50mA ( Peak 100mA ) Isolationsspannung bis 2,5KV = 2500VDC Operating Temperature -55°C .... +100°C

CQY80N 1fach Optokoppler DIP6 Technische Daten Optokoppler  LED Eingang LED des Optokopplers ( typische Ansteuerung ) Vorwärtsspannung = 1,25V typisch ( max 1,6V ) Forward VoltageLED Vorwärtsstrom If = 60mA ( IF ) max 1,5A IFSM 10us Reverse Voltage: 5V Power Dissipation 100mWCTR >50%  Transistor Ausgang ( NPN )VCE = max 32V / Leistung 150mW / IC max bis zu 50mA ( Peak 100mA ) Isolationsspannung bis 1600V = VIOWM = 500V rms ( 848V Peak ) Operating Temperature -55°C .... +100°C Ersatzteil solange Vorrat reicht !  Pinlayout siehe weitere Bilder

HCPL2530  DIP8  2-fach Optokoppler  DIP8 1Mbit/s Dual-Channel High Speed Transistor Output  1MBit/s HCPL-2530 = ersetzt auch HCPL2231 Optokoppler HCPL-2530 = HCPL2231 ( Pinkompatibel )  Output Interface to CMOS LSTTL-TTL  Optokoppler Universal Type ersetzt extrem viele alte Typen mit selbem Pinlayout  Gehäuse DIP8 Eingang LED VF Forward voltage = 1,45...1,70V je Input  Eingang LED IF Forwad Current 25mA ( Peak 50mA ) 100mW  Eingang LED VR Reverse voltage 5V DC  Ausgang Transistor VCC = max 30V  ( 0,5...30V DC )  Ausgang Transistor IC max 40mA  Ausgang Transistor Leistung 35mW  Isolation test voltage 2500V RMS  DIP8 Industry standard dual-in-line package CTR bei 16mA = 18-50% Pinlayout siehe weitere Bilder !

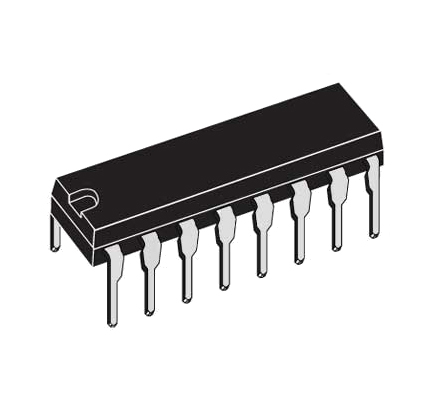

ILQ55  DIP16 4-fach Optokoppler mit 4x NPN Darlington Transistor Ausgang ** solange Vorrat reicht !   Pinlayout siehe weitere Bilder

ILQ74 Optokoppler DIP16 4xLed mit 4x NPN Transistoren Leistung 500mW 7400-Series T2L Compatibel  Vf LED Forward Voltage: 1,3V ( max 1,5V ) IF: LED = 20mA je Transistor Collektor Emitter Voltage max 20V Power Sdissipation je Kanal 150mW Leistung 500mW Temperatur Einsatzbereich: -50...+100°C solange  Vorrat reicht

LTV827 2-fach Optokoppler 5kV DIP8  Eingang LED VF Forward voltage = 1,2...1,4V ( 20mA ) Eingang LED IF Forwad Current 50mA ( 70mW ) Eingang LED VR Reverse voltage ? V DC CTR bei 5mA = 50...600%Ausgang Transistor VCE = 35V Ausgang Transistor IC 50mA Ausgang Transistor Leistung 150mW Isolation test voltage 5000V RMSDIP8 Industry standard dual-in-line package Pinlayout siehe weitere Bilder

MCP3022 DIP6 Optokoppler mit Triacausgang Optotriac ** solange Vorrat reicht !  MCP3022Z Photocoupler with Photo Triac Output and LED Input (Solid State Relay) Optokoppler mit LED-Eingang und Fototriac-Ausgang / Herst.: Qtc  Eingang LED Forward Current 60mA / Leistung max 100mW / Ausgang Triac max 100mA bis 400V  Temp.: -40 - +100 / Gehäuse: DIP-6 / Technologie: GaAs/Si Anwendung: geeignet als AC-Leistungsschalter (Triac/MOSFET, Solid State Relay)hohe Isolationsspannung (>5000V DC) / Eingang: Lumineszenzdiode / Pinlayout siehe weitere Bilder

 PC853 DIP4 Gehäuse Optokoppler Hochvolttype 350V 150mA Hochvolt Optokoppler Vceo = 350V / IC max 150mA / Ptot = 300mW Isolationsspannung: 5000V max LED Input: IF = 20ma typisch max 50mA / VF = 1,2-1,4V max CTR = 4000% typisch max 15000 Reverse Voltage = 66V ( VR ) Ptot = 70mW Schatplan siehe weitere Bilder  ** Abgekündigtes Ersatzteil **       Pinlayout siehe weitere Bilder !

SFH609-3 DIP6 Optokoppler Universal Type Ersatz für TIL111 / TIL114 / TIL116 / TIL117 / SFH600-x uvwm.  Technische Daten Optokoppler ( Pinlayout siehe auch weitere Bilder )  Verstärkungsfaktor = 100-200 % Operating Temperature -55°C .... +100°C  Isolationsspannung = 5300V DC LED des Optokopplers ( typische Ansteuerung ) Vorwärtsspannung = 1,25V typisch ( max 1,65V ) Forward Voltage LED Vorwärtsstrom If = 10...60mA ( IF ) max 60mA  Reverse Voltage Vr 6V  Power Dissipation 100mW  Reverse Current: 0,01uA max ( VR = 6,0V )  Capazität: 40pF ( VR = 0V ) Transistor Ausgang ( NPN-Transistor ) Collectorstrom max. = 50mA ( Ic max ) Peak kurzfristig 100mA 1ms  Collector-Emitter-Spannung max = 70V ( Peak Vceo 90V DC )  Leistung / Power Dissipation = 150mW  Kapazität 68pf bei Vce 5V f = 1Mhz  Cut off Frequenzy Fco 250Khz  Rise Time 2.0us Turn On Time: Ton 3,0usek Solange Vorrat reicht

TLP2530 2-Kanal Optokoppler  2-Kanal-Optokoppler mit LED-Eingang und Transistor-Ausgang Separate connection for the photodiode bias and output transistor Optokoppler Industrie Type DIP8 Optokoppler Universal Type ersetzt extrem viele alte Typen mit selbem Pinlayout QTC2530 HCPL2530 ua Gehäuse DIP8 Eingang LED VF Forward voltage = 1,65...1,70V  Eingang LED IF Forwad Current 25mA ( 16-25mA 45mW )  Eingang LED VR Reverse voltage 5V DC  CTR bei 16mA = 30%  Turn-on / Turn Off Time = 300ns / 500ns  Ausgang Transistor Vcc = 1-15V  Ausgang Transistor IC 16mA  Ausgang Transistor Leistung 35mW  Isolation test voltage 2500V RMS  DIP8 Industry standard dual-in-line package Pinlayout siehe weitere Bilder

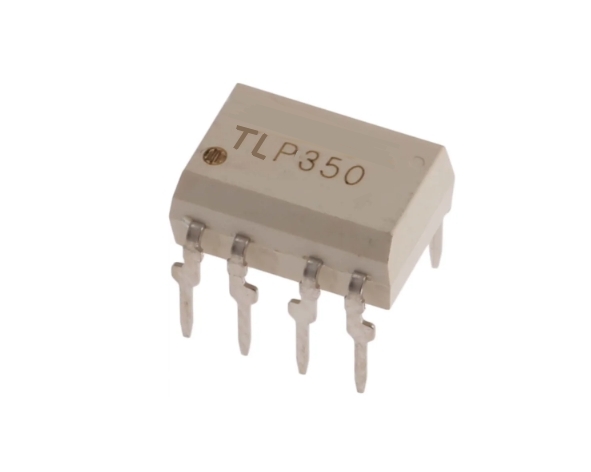

TLP350  DIP8  2-fach Optokoppler mit Mosfet-Out Pinlayout siehe weitere Bilder

TLP535 DIP6 Optokoppler Ersatzteil solange Vorrat reicht !  Optokoppler Universal Type ersetzt extrem viele alte Typen mit selbem Pinlayout Gehäuse DIP6 Eingang LED VF Forward voltage = 1,2...1,65V Eingang LED IF Forwad Current 20mA ( 40mW ) Eingang LED VR Reverse voltage 5V DC CTR 20mA = 50%TTL / LSTTL Komatibel VCC 5V Ausgang Transistor VCE = max 55V Ausgang Transistor IC 50mA Ausgang Transistor Leistung 85mW Isolation test voltage 2500V RMS DIP6 Industry standard dual-in-line package Pinlayout siehe weitere Bilder
