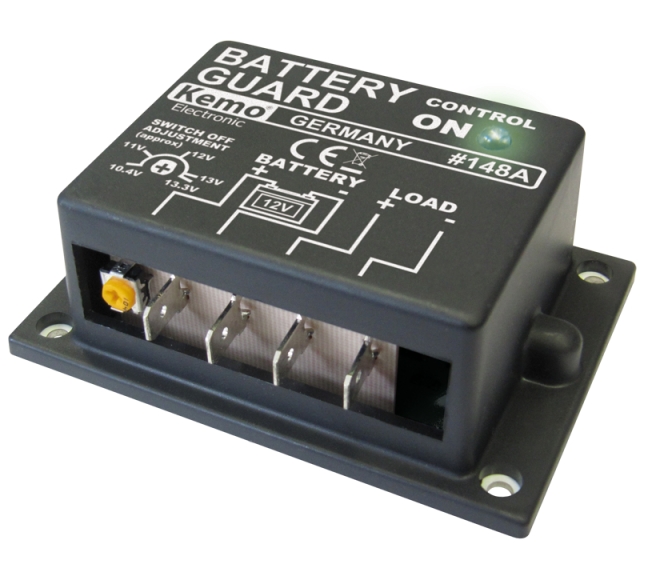

Dieser Batteriewächter bzw. Akkusaver schützt Ihren Bleiakku bzw. Solarakku oder auch Autobatterie vor Tiefentladung durch das rechtzeitige Abschalten von Verbrauchern wie Kühlboxen, Heizungen, Radios, Fernsehgeräten, usw. Er schaltet automatisch wieder ein nach Wiederkehr der normalen Spannung. Die Abschaltspannung ist einstellbar: ca. 10,4...13,3 V, max. 20 A.  Technische Daten: Betriebsspannung 12V Akku Max. Schaltleistung 20A (10A ohne Kühlung, 20A mit zusätzlicher Kühlung)  Abschaltspannung einstellbar ca. 10,4..13,3 Volt Wiedereinschaltspannung ca. 0,8 V (+- 0,3 V) höher als die eingestellte Abschaltspannung Abschaltelement Power-MOS-Transistor in der Minusleitung Eigenstromverbrauch < 0,7 mA im Aus-Zustand, < 1,6 mA im Ein-Zustand (LED leuchtet) Maße ca. 87 x 60 x 32mm (mit Befestigungsboden)

Dieser 12V Batteriewächter bzw. Akkusaver schützt Ihren Bleiakku bzw. Solarakku oder auch Autobatterie vor Tiefentladung durch das rechtzeitige Abschalten von Verbrauchernüber ein optionales Relais.   Automatischen Batterietrennrelais mit Microprossor gesteuerter Spannungsüberwachung. Anzeige über 3Farben LED, die ins Amaturenbrett eingebaut werden kann.   12V Batteriewächter. Akkuwächter Batteriewächter für den Einsatz mit Relais, z.B.  Verbindung mit einem Hochlastrelais oder Batterietrennrelais wird dieses zum automatischen Spannungsüberwachung ihres 12V Systems. Batterie-Wächter für Hochstromrelais. Die kompakte Batterie-Überwachung überwacht die 12V-Bordnetzspannung und zeigt diese direkt über eine LED-Kontroll-Leuchte an und gibt damit optische Warnungen bei Störungen aus. Es wird sowohl die Ladefunktion als auch der Batteriezustand überwacht. Der Anschluss des fertigen Modules erfolgt direkt am 12V Bordnetz. Der Wächter ermöglicht eine besonders einfache und auch sichere Überwachung und Kontrolle des Zustands des 12V-Bordnetzes. Über eine LED-Kontroll-Leuchte wird die aktuelle Akkuspannung angezeigt. Das Gerät analysiert den Zustand des Starterakkus bei Belastung und zeigt dies mittels einer dreifarbigen LED-Kontroll-Leuchte an. Bei einer Spannung von unter 11,5V wird außerdem sicherheitshalber die 12V Versorgung des Boradnetzes abgeschaltet. Mikroprossorgesteuerte Spannungsüberwachung. Ideal für KFZ, Caravan, Inselsysteme, Boot, Marine, Gartenhaus, Akku gepufferte Solarsysteme usw. Anzeige über eine 3Farben LED, die ins Kontroll-, bzw. Amaturenbrett eingebaut werden kann. Modul zur permanenten Überwachung der Batterie-Spannung Batterie-Statusanzeige über eine 3-farbige LED-Kontrollleuchte Unter 11,5V erfolgt Abschaltung der Stromversorgung Tolleranzbereich der Überwachung von 0,1V DC Dimmfunktion der Armaturbeleuchtung bei Nacht Arbeitsweise/Funktion: + LED Anzeige grün: Spannung liegt über 12.4V + LED Anzeige gelb : Spannung zwischen 11.5V...12.4V + LED Anzeige rot   : Spannung unter 11.5V   Die LED kann über eine Steuerleitung bei Nacht gedimmt werden Das angeschlossene Relais ( Leistungsrelais ) wird abgeschaltet. Anschlüsse:  Rot         = ( +Plus ) 12V DC Eingang  Schwarz = ( - Minus ) Masse Ground  Orange   = Dimmleitung für Status LED  Gelb       = ( + Plus ) Steuerleitung zum Relais Schaltstrom bis zu 500mA  Schwarz/Gelb = ( - Minus ) Steuerleitung zum Relais Optional erhältlich ( Hochleistungsrelais / Batterietrennrelais ) Siehe im Zubehör Register unten: Bst-Nr: 47-826-00140 = 40A 12V Relais Hochstromrelais Bst-Nr: 47-826-00134 = 70A 12V Relais Hochstromrelais Bst-Nr: 47-826-00156 = 100/180A 12V Relais Hochstromrelais Bst-Nr: 47-826-08000 = 200/300A 12V Relais Hochstromrelais Bst-Nr: 47-826-08500 = 500/700A 12V Relais Hochstromrelais

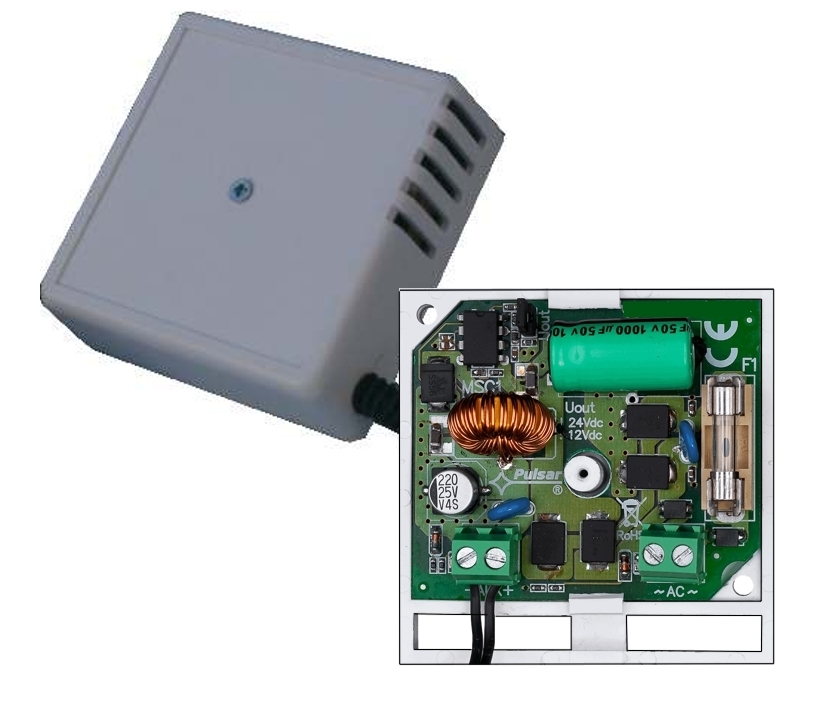

ACDC Wandler Eingang 16-30VAC oder DCDC 22-42VDC auf Ausgang 12VDC 1,5A oder 24VDC 1A Universal Wandler ACDC oder DCDC Spannungswandler Eingang 16-30V AC oder 22-42V DC auf Ausgangsspannung 12V DC (max 1,5A) oder 24V DC (max 1A) Ausgang über Jumper einstellbar (JUout) Diser Konverter-Wandler wurde speziell für Kameras, Alarm- und Zutrittskontrollkomponenten und solche Geräte entworfen, die eine 12V DC oder 24V DC(Gleichstrom)Versorgung benötigen. Nicht immer aber steht diese auch zur Verfügung, insbesondere bei längeren Distanzen zwischen der Stromquelle und dem Verbraucher kommen klassische 12V-Strecken schnell an Ihre Leistungsgrenze. Höhere Ausgangsspannungen an der zentralen Stromversorgung (16 -30V AC oder 22 – 42V DC) werden mit diesem Spannungswandler auf ein verträgliches Maß von 12V DC (max. 1,5A) oder 24V DC (1A) reduziert. Er ist zudem gegen Kurzschluss, Überlastung und Überspannung geschützt. Dank seiner montagefreundlichen, kompakten Bauform eingnet sich dieser Wandler sowohl für die Wandmontage als auch den Einbau in Wetterschutzgehäuse. Technische Daten: ACDC / DCDC Spannungswandler im Aufputzgehäuse Versorgungsspannung 16V-30V/AC oder 22V-42VDC bei Ausgang = 12VDC Versorgungsspannung 24V-30V/AC oder 33V-42V/DC bei Ausgang = 24VDC Strom 1,9A bei 16V AC – 1A bei 30VAC max. für Ausgang = 12V DC/ 1,5A Strom 1,6A bei 24V AC – 1,3A bei 30VAC max. für Ausgang  = 24V DC 1A Leistung max 18W  für Ausgang = 12V DC Leistung max 24W  für Ausgang = 24V DC Effizienz 86% max. (AUX = 12V DC), 90% max (AUX = 24V DC) Ausgangsspannung 12V DC oder 24V DC, über Jumper einstellbar (JUout) Ausgangsstrom max. 1,5A für AUX = 12V DC / 1A für AUX = 24V DC Restwelligkeit: 50mV p-p max. Kurzschluss-Schutz AUX: 200% - 300% der Leistung des Moduls, Automatisches Zurücksetzen Überlastungsschutz (OLP) AUX: F 2A Sicherung, (muss bei Auslösen ersetzt werden!) Statusanzeige LEDs Betriebsumgebung Umgebungsklasse 2 Temperatur-Einsatzbereich:  -10 bis + 40°C, relative Luftfeuchtigkeit: 20% bis max. 90% (nicht kondensierend) Gehäuse-Material Schutzgrad IP20,  Abmessungen 70 x 28 x 70 (B x H x L) Konformität, Garantie CE, RoHS,  Klemm-Anschluss Eingabng  0,41..1,63qmm =  ( AWG 26-14 ) Klemm-Anschluss Ausgang    0,41-1,63qmm = ( AWG 26-14 ) oder über bereits vorkonfektionierte Leitung (ca. 90cm) mit Hohlstecker 5,5x2,1mm Abmessungen: 70 x 28 x 70 (B x H x L)

Labornetzteil 1-30V 0-3A Regelbares Netzgerät mit Gleichrichterdioden am Eingang.  Eingangsspannung: 9VAC...bis...30VAC oder 9VDC...bis 30VDC   Stabilisierte Gleichspannung zwischen 1V und 30V mit maximaler Stromaufnahme von 3A brauchen. Selbstverständlich kann dieses Netzgerät auch für andere Zwecke verwendet werden. Wird das Trimmpotentiometer durch eine Poti Variante mit Achse ersetzt ist auch die Verwendung als regelbares Netzgerät möglich. Wenn Sie einen oder zwei 12V Bleiakkus oder Lithium Akkus am Eingang anschliessen kann daraus auch ein mobiles tragbares Labornetzteil hergestellt werden.  Technische Daten: Ausgangsspannung: einstellbar von 1V bis 30V ( je nach angelegter Eingangsspannung ) ( 3V ...30V )  Ausgang DC Gleichspannung stabilisiert Ausgangsstrom: 0-3A max. 3A = 3000mA  Restwelligkeit: nur 0.5mV kurzschlussgeschützt überlastgeschützt Elko für Siebung mit 10000uF IC Regler LM723 Transistor-Out über MJ3001 Eingangsspannung: 9 bis 30VAC oder 9 bis 30VDC  (von der gewünschten Ausgangsspannung abhängig)   Transformator getrennt erhältlich ( erhältlich 12V AC / 15VAC / 18VAC / 24VAC / 30VAC  oder auch mobil betreibbar z.B. mit einem oder zwei 12V Bleiakku oder entsprechendem Lithium Akku  Abmessungen: 130 x 91 x 50mm Lieferung inklusive Kühlkörper, Platine, Bauteilen und Anleitung  Lieferumfang: Bausatz, Platine Bauteile und Anleitung  Optional erhältlich fals Sie dies ggf. benötigen:  Bst Nr 21-817-00520 = 10Kohm solides Drahtpoti mit 6mm Metallachse Bst Nr 21-817-00070 = 10Kohm Poti mit 6mm Kunststofflachse  Bst Nr 21-817-00053 = 10Kohm Poti mit 4mm Kunststofflachse  Bst Nr 51-705-00014 = Knopf Schwarz 15mm für Poti mit 6mm Achse  Bst Nr 51-705-00011 = Knopf Schwarz 24mm für Poti mit 6mm Achse  Bst Nr 43-890-01740 = 230VAC Trafo 48VA mit 2x12VAC = 24VAC 2A  Bst Nr 43-890-00355 = 230VAC Ringkerntrafo 80VA mit 2x12VAC = 24VAC 3,33A Bst Nr 39-850-00035 = Polklemme ROT  Bst Nr 39-865-00004 = Polklemme SCHWARZ Bst Nr 90-570-00055 = LCD Einbau Instrument Bst Nr 52-625-00790 = Gehäuse Grau 200x120x77mm  IP65 Bst Nr 33-175-00043 = 12V 7,2AH Bleiakku z.B. für den Bau eines tragbaren Labornetzteil   Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgelieferten Bauteilen.

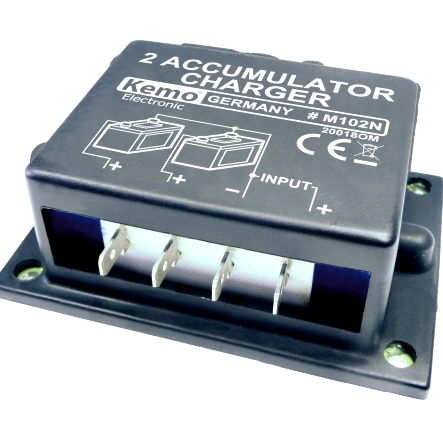

Für Motor- und Bleibatterien im Caravan, Boot oder Wohnwagen, Gartenhaus usw. Zweit-Batterielader bis max. 20A. Geeignet für 6V oder 12V oder 24V Bleiakkus bzw. 12V Batterien z.B. bis zu 60Ah Schützt wirkungsvoll die Starterbatterie Ihres Fahrzeugs. Einfaches Management von Starter- und Zweitbatterie. Auch für Inselanlagen im Garten mit Solaranlagen bestens geeignet. Während der Fahrt wird vorrangig die Starterbatterie geladen. Somit werden beide Batterien von der Lichtmaschine geladen. Aus der Zeitbatterie kann weiterhin Strom entnommen werden. Es ist wichtig, dass Verbraucher nur an die Zweitbatterie angeschlossen werden. Das Gerät eignet sich auch hervorragend zum Betrieb in Insel Solar Systemen mit Zweitbatterie. Technische Daten: Für Bleiakkus 6V, 12V oder auch 24V Mit dieser Akkuweiche werden 2 Akkus getrennt voneinander an einer Ladestromquelle (Kfz-Lichtmaschine, Solaranlage, Windräder, Ladegeräte usw.) geladen Für Ladeströme bis max. 10A (kurzzeitig bis 20 A) Der Ladestrom verteilt sich so, dass ein leerer Akku stärker geladen wird als ein fast voller Akku Ideal für Motorcaravans, wenn mit einem Akku Fernseher, Radio usw. betrieben werden und der zweite Akku zum Starten des Motors voll bleiben muss Oder für Wochenendhäuser, wenn ein Akku für die Alarmanlage nicht leergemacht werden darf. Betriebsspannung 6 - 24 V/DC Anschließbare Akkus 2 Stück mit der gleichen Spannung 6 - 24 V/DC Ladestrom max. 10 A (mit Kühlung max. 20 A (Gesamtstrom Maße ca. 87 x 60 x 33mm (mit Befestigungsboden)

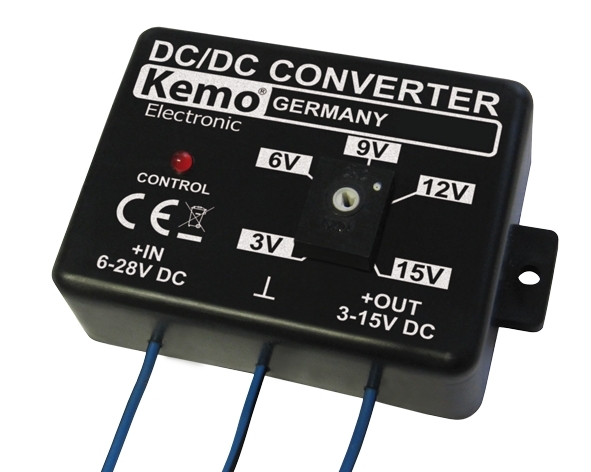

DCDC Wandler 24V auf 12V oder 24V auf 9V oder 24V auf 6V + Ausgangsspannung individuell einstellbar im Range 3V...15V Die Eingangsspannung muss mindestens 3 Volt höher sein als die eingestellte Ausgangsspannung.  Dieser Spannungswandler ist ein reiner Abwärtswandler .... kein Aufwärtswandler !   Die eingestellte Ausgangsspannung ist stabilisiert und kurzschlussfest. Zum Betrieb von Geräten mit kleineren Betriebsspannungen an einer 12V oder 24V Autobatterie oder an Netzteilen. Technische Daten: Eingangsspannung: 6...28 Volt DC  ( Einsatzbereich )  Ausgangsspannung: einstellbar 3V...15 Volt ( elektronisch stabilisiert )   Die Einstellung erfolgt über ein integriertes Potentiometer auf der Frontseite 3V... 5V....6V...8V...9V...10V....12V....15V ( siehe auch weitere Bilder )  WICHTIGER Hinweis: Die Eingangsspannung muss mindestens 3 Volt höher sein als die eingestellte Ausgangsspannung. Max. Ausgangsstrom: 1,5 Ampere = 1500mA mit optionalem Kühlkörper z.B. Art-Nr 8-891-00540  Typische Anwendung  12V auf 9Volt oder 24Volt auf 12V oder 15V oder 9Volt oder auch 12Vauf 5Volt reiner Abwärtswandler !  Als Aufwärtswandler von 6Volt auf 12Volt nicht verwenbar dafür gibt es Art-Nr  92-477-00190 oder 43-846-00360 mit 10A Leistung  Verlustleistung: ca. 3Watt ohne Kühlkörper und ca. 10Watt mit Kühlkörper ( liegt nicht bei ) Als Kühlkörper kann ggf. auch ein bestehendes Blech im KFZ oder ein Metallträger verwendet bzw. montiert werden  Abmessungen ca. 59 x 44 x 20mm ( ohne Befestigungslaschen )  Optional erhältlich fals benötigt ( siehe im Zubehör-Register ) :  Art-Nr 31-843-00007 = Sicherungshalter für 5x20mm Sicherungen = Kabelsicherungshalter ( Bajonettkopf ) Art-Nr 31-842-00038 = Glassicherung = 1.6 A   T  5x20mm  Art-Nr   8-891-00540 = ALU-Strang Kühlkörper 84x30x28mm  Als Aufwärtswandler von 6Volt auf 12Volt nicht verwenbar ! dafür gibt es Art-Nr  92-477-00190 oder 43-846-00360 mit 10A Leistung ( siehe unter Register ähnliche Artikel oder Art-Nr unter Suche eingeben )  Weitere Informationen und Aufbauanweisung: Je nach Belastung kann sich das Modul mehr oder weniger erwärmen. Bei Verlustleistungen von < 3W genügt eine gut belüftete Montage ( nicht in wärmeisolierende Materialien wickeln wie z.B. Tücher usw. ). Bei Belastungen von 3-10W muss das Modul mit dem Kühlwinkel an eine kühlende Metallfläche geschraubt werden. Bei einer Volllast von 10W ( 1,5A ) ist z.B. ein Rippenkühlkörper mit den Maßen von ca. 60 x 60 x 20 mm oder ähnlich empfehlenswert. Faustregel: Während des Betriebes sollte der Kühlwinkel am Modul nicht über 40°C warm werden (mit den Fingern noch berührbar, ohne sich zu verbrennen). Wenn der Kühlwinkel viel heißer wird, ist der Kühlkörper zu klein oder der Wärmekontakt zwischen dem Kühlwinkel und dem Kühlkörper ist nicht ausreichend (Kühlwinkel liegt nicht plan auf). Wenn das Modul beim Betrieb zu heiß wird, schaltet es sich selbständig aus und nach Abkühlung wieder ein. Ob das Modul gekühlt werden muss, kann entweder erprobt werden (Kontrolle, ob es zu heiß wird) oder man kann es ausrechnen: Spannungsdifferenz zwischen der Eingangs- und der Ausgangsspannung multipliziert mit dem Strom, ergibt die Verlustleistung in Watt. Beispiel: Eingangsspannung: 24V LKW Batterie. Eingestellte Ausgangsspannung: 12V. Es fließt ein Strom von 0,5 A. Rechnung: Spannungsdifferenz zwischen Eingangs- und Ausgangsspannung ist 12 V (24 V Eingang minus 12 V Ausgang = 12 V Differenz). 12 V Differenzspannung multipliziert mit dem Strom von 0,5 A ergibt eine Verlustleistung von 6 W am Modul (12 V x 0,5 A = 6 W). Das Modul muss also gekühlt werden. Wenn das Modul überlastet wird, dann geht es nicht kaputt, es schaltet sich nur für eine Zeit ab. Im Dauerbetrieb darf die Verlustleistung von ca. 10 W nicht überschritten werden. Sie schließen das Modul gemäß Zeichnung an. Es ist erforderlich, eine Sicherung von 1,5 A in die Eingangsleitung zwischen zu schalten. Mit dem Trimmpoti auf dem Modul wird die gewünschte Ausgangsspannung eingestellt. Entweder orientieren Sie sich an der Skala am Trimmpoti oder Sie kontrollieren die Einstellung mit einem Messgerät am Ausgang des Moduls (wenn die Spannung sehr genau eingestellt werden soll). Die Leuchtdiode auf dem Modul muss leuchten, wenn die Eingansspannung eingeschaltet ist. Die LED zeigt durch ihr Leuchten an, dass die Eingangsspannung da ist und dass das Trimmpotentiometer zur Spannungseinstellung am Modul in Ordnung ist. Wenn das Trimmpoti durch mechanische Gewalteinwirkung oder durch Feuchtigkeit defekt wird, ist die Ausgangsspannung unkontrolliert (kann steigen). In diesem Fall leuchtet die LED trotz eingeschalteter Eingangsspannung nicht und das Modul muss sofort außer Betrieb genommen werden. Wichtiger Hinweis: Das Modul kann nur Spannung reduzieren, also aus einer höheren Eingangsspannung eine kleinere Ausgangsspannung machen. Es ist nicht möglich, die Funktion umzukehren. Das heißt, aus einer kleinen Spannung eine höhere Spannung zu machen (Ein- und Ausgang vertauschen).

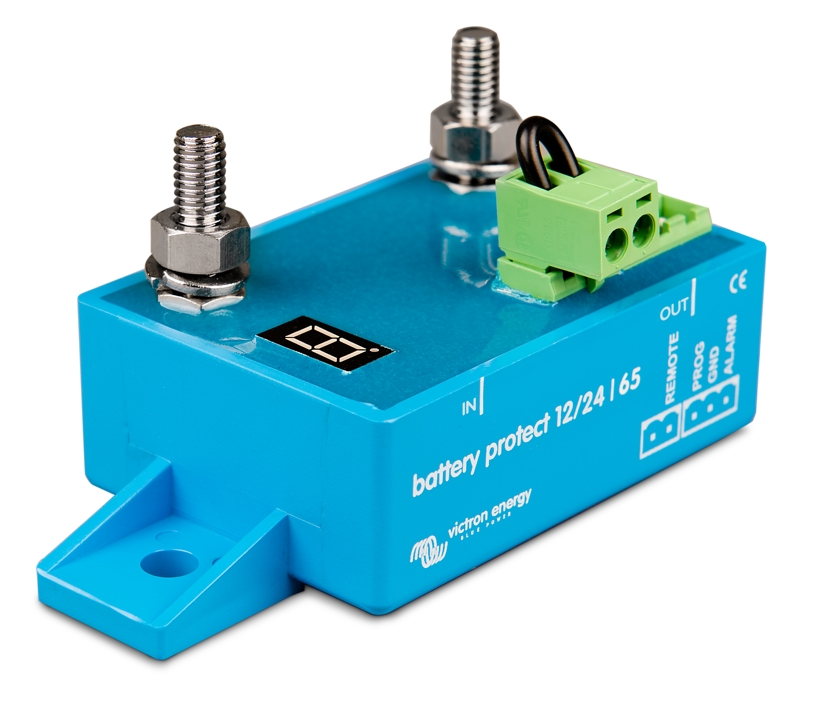

Dieser 12V bzw. 24V Batteriewächter bzw. Akkusaver schützt Ihren Bleiakku bzw. Solarakku oder auch Autobatterie vor Tiefentladung durch das rechtzeitige Abschalten von Verbrauchern wie Kühlboxen, Heizungen, Radios, Fernsehgeräten, usw. Er schaltet automatisch wieder ein nach Wiederkehr der normalen Spannung. Die Abschaltspannung ist einstellbar Automatische Erkennung der Batterie (12V oder 24V) Akku 12V oder 24V (das Modul schaltet automatisch um) Dieser Akkusaver schützt Ihren Bleiakku bzw. Autobatterie vor Tiefentladung durch das rechtzeitige Abschalten von Verbrauchern wie Kühlboxen, Heizungen, Radios, Fernsehgeräten, usw. Er schaltet automatisch wieder ein nach Wiederkehr der normalen Spannung. Die Abschaltspannung ist einstellbar: ca. 10,4...13,3 V max. 20/40A Die Abschaltspannung ist einstellbar: ca. 20,0...23,2 V max. 20/40A Technische Daten: Automatische Erkennung der Batterie (12V oder 24V) Akku 12V oder 24V (das Modul schaltet automatisch um) Betriebsspannung 12 V Akku oder am 24V Akku Max. Schaltleistung 40A max. 10sek. (20A Dauerleistung) Abschaltspannung in 5 Stufen einstellbar bei 12V oder 24V Akku Akustisches Signal vor dem Abschalten, deaktivierbar Wiedereinschaltspannung ca. 1,2-1,6V höher als die eingestellte Abschaltspannung Integrierte Status LED Abschaltelement Power-MOS-Transistor in der Plusleitung Eigenstromverbrauch < 1,2mA im Aus-Zustand, < 2,4mA im Ein-Zustand (LED blinkt)   Anschluss über 6,3mm Flachsteckhülsen Abmessungen: ca. 87 x 60 x 33mm (mit Befestigungsboden)

Dieses Modul überwacht den Ladezustand eines 12V Bleiakkus und lädt automatisch nach, wenn die Akkuspannung absinkt. Bei vollem Akku schaltet das Modul den Ladevorgang ab und überwacht den Akku. Geeignet für Akkus in Alarmanlagen, Wochenendhäusern, Wohnwagen, Kinderfahrzeuge, Inselanlagen, 12V Bleiakkus usw., um diese ständig voll zu halten, ohne sie dabei zu überladen. Auch geeignet als Laderegler für Solar-Panels. Kurzschlussgesichert und rückstromfest. Automatische Ladeunterbrechung bei einer Akkuspannung von ca. 13,8..14,2V DC. Technische Daten: Eingangsspannung: 16V...20V DC ( Ideal 18Volt DC ) z.B. von einer Solarzelle oder  einem 230V Netzteil mit 18V DC min 1,5A Ausgang geregelt zum Laden eines 12V Akkus auf max. 13,8V...14,2V Ausgangsstrom je nach Ladezustand des Akkus 0...1,5A  max Ladestrom 1,5A = 1500mA  Nicht geeignet für Lithium Akkus !  Maße ca. 60 x 45 x 20mm (ohne Befestigungslaschen) Optional erhältlich 230V Netzteil mit 18V 1,5-2A DC ( siehe Zubehör-Register )

Erlaubt den Betrieb von Navigationsgeräten, PDA`s, MP3-Player usw., wenn diese eine Stromversorgungsbuchse "Mini USB B" mit allgemein üblicher Beschaltung haben. Der Strom für den Betrieb bzw. zum Laden des Akkus wird dann dem Fahrraddynamo entnommen.  Technische Daten: Eingangsspannung: 6 V/AC handelsüblicher Fahrrad-Dynamo (auch Radnabendynamos) Wechselspannung Ausgangsspannung: 5,2 V/DC stabilisiert (ca. 5,1 - 5,3 V/DC) Ausgangsstrom: max. 300 mA (reicht für die meisten Geräte, die mit USB-Buchse versorgt werden völlig aus) LED-Anzeige: die eingebaute LED leuchtet auf, wenn der Schalter auf "USB-Betrieb" steht und das Fahrrad sich bewegt Schalter: eingebauter Umschalter, um auf "USB-Betrieb" oder auf "Fahrrad-Beleuchtung an" umzuschalten Der Fahrraddynamo kann nicht beides gleichzeitig betreiben Anschlüsse: 1 USB Kabel ca. 60cm lang, 1 Kabel "Masse" zum Fahrradchassis, 1 Kabel zum Dynamo, 1 Kabel zur Fahrradbeleuchtung Abmessungen: ca. 40 x 40 x 12mm (ohne Schalter und Befestigungslaschen)

Labornetzteil 1,5...35V 0-2/3A Regelbares Netzgerät mit Voltmeter  Stabilisierte Gleichspannung zwischen 1,5V und 35V mit maximaler Stromaufnahme von 3A brauchen. Selbstverständlich kann dieses Netzgerät auch für andere Zwecke verwendet werden. Wird das Trimmpotentiometer durch eine Poti Variante mit Achse ersetzt ist auch die Verwendung als regelbares Netzgerät möglich. Wenn Sie einen oder zwei 12V Bleiakkus oder Lithium Akkus am Eingang anschliessen kann daraus auch ein mobiles tragbares Labornetzteil hergestellt werden.  Technische Daten: Fertig aufgebautes Modul ( Anschlußfertig )  Ausgangsspannung: einstellbar von 1,5V bis 35V ( je nach angelegter Eingangsspannung )  Ausgang DC Gleichspannung stabilisiert Ausgangsstrom: 0-3A max. 3,0A = 3000mA bei entsprechender Kühlung !  Ausgangsstrom 0 - 2 A  Ausgangstrom  0 - 3 A mit optionaler Kühlung  Dieses Modul enthält ein komplettes, stufenlos regelbares stabilisiertes Netzgerät. Es braucht nur noch ein optionales Netzteil je nach Einsatzbereich z.B. 12V 24V 36V DC Step Down Schaltnetzteil Spannungsregler Modul 2-3A 1.5-35V einstellbar  Mit Hilfe des Trimmers (Spindeltrimmer mit 20 Umdrehungen!!!) kann eine Ausgangsspannung zwischen 1,5V und 35V eingestellt werden. WICHTIG: Der Einstellbereich ist auf 20 Umdrehungen des Trimmers aufgeteilt. Die Einstellung erfolgt im Uhrzeigersinn, d.h. rechts herum drehen verringert die Spannung und umgekehrt. Die Anschlüsse sind auf der Platine gut lesbar gekennzeichnet. Eingangsspannung: IN + und IN -  ( DC Gleichspannung ) über Schraubkontakte  Ausgangsspannung: OUT+ und OUT- ( DC Gleichspannung ) über Schraubkontakte  Bei konstanten Ausgangsströmen von 2 - 3 A muss auf der Unterseite der Platine ein kleiner Kühlkörper (z.B. Fingerkühlkörper) unterhalb des IC aufgeklebt oder anderstweitig gekühlt werden. Das LED Voltmeter kann die Eingangs- und Ausgangsspannung anzeigen. Durch kurzes betätigen des Tasters kann zwischen beiden Spannungen umgeschaltet werden. Betriebsart Step Down ( SNT = Schaltnetzteil )  IC-Regler integriert = LM2596 Schaltfrequenz 150kHz Eingangsspannung 5 - 35 V DC von einem optionalen DC Netzteil  Ausgangsspannung 1,5V - 35V DC einstellbar über Poti Ausgangsstrom 0 - 2 A Ausgangstrom mit Kühlung 0 - 3 A Restwelligkeit bei Vin=12 V / Vout=5 V und Iout 2A 100 - 150 mV Restwelligkeit bei Vin=24 V / Vout=5 V und Iout 2A 150 - 200 mV Betriebstemperatur -25 - 55°C Maße Platine (LxBxH) 66 x 36 x 14 mm Optionales Zubehör wie Sicherungshalter, Leergehäuse usw. z.B. wie folgt :  Bst Nr 52-625-00410 = Gehäuse KST Euromas Grau 98x64x38mm IP65 mit Gummidichtung Bst Nr 31-843-00007 = Sicherungshalter für 5x20mm Kabelsicherungshalter ( Bajonettkopf ) Bst Nr 31-843-00040 = Sicherungshalter für 5x20mm Kabelsicherungshalter mit Schraubklemmen Bst Nr 31-843-00260 = Sicherungshalter für 5x20mm Einbauhalter mit Schraubkappe

Labornetzteil 1,5...35V 0-1,5A Regelbares Netzgerät mit Wendelpoti DCDC Stabilisierte Gleichspannung zwischen 1,5V und 35V mit maximaler Stromaufnahme von 1,5A brauchen. Selbstverständlich kann dieses Netzgerät auch für andere Zwecke verwendet werden. Wird das Trimmpotentiometer durch eine Poti Variante mit Achse ersetzt ist auch die Verwendung als regelbares Netzgerät möglich.  Eigenschaften:  Linear Spannungsregler Modul 1.5...35V einstellbar  Dieses kleine und kompakte Modul eignet sich hervorragend, um z.B. während eines Schaltungsentwurfes eine Hilfsspannung zu erzeugen oder aus einem ungeregelten Netzteil eine stabilisierte Spannung zu gewinnen.Mit Hilfe des Trimmers kann eine Spannung zwischen 1,5 und 35V eingestellt werden. Wichtig: Zum Einstellen der Spannung ist es notwendig am Ausgang des Reglers eine Grundlast als Verbraucher anzuschließen (z.B. einen Widerstand von 1 - 22kOhm). Die Anschlüsse sind auf der Platine gut lesbar gekennzeichnet: Eingangsspannung: VIN(+) und GND(-) Schraubklemmen Ausgangsspannung: VOUT(+) und GND(-) Schraubklemmen Das Einstellen der Spannung erfolgt entgegen dem Uhrzeigersinn, rechts herum drehen verringert die Spannung und links herum drehen erhöht die Spannung. Bei Abwärtsreglern kann die Spannung am Ausgang nie größer werden als am Eingang Technische Daten: Betriebsart Linearregler / Abwärtsregler IC LM317 Elektrische Eigenschaften: Anschlußart: Schraubklemmen  Eingangsspannung 5 - 35V DC Gleichspannnung  Ausgangsspannung 1,5V - 35V DC Gleichspannung  Ausgangsstrom 0 - 1,5A 0 max 1500mA  V-Drop in Abhängigkeit der Temperatur z.B. bei max 1,5A +50°C 2,25V und bei 1A ca. 1,95V bei 500mA 1,75V Betriebstemperatur -25 - 85°C Maße Platine (LxBxH) 36 x 17 x 25mm

Labornetzteil 2,5...33V 0-2/3A Regelbares Netzgerät mit Wendelpoti Stabilisierte Gleichspannung zwischen 2,5V und 33V mit maximaler Stromaufnahme von 3A brauchen. Selbstverständlich kann dieses Netzgerät auch für andere Zwecke verwendet werden. Wird das Trimmpotentiometer durch eine Poti Variante mit Achse ersetzt ist auch die Verwendung als regelbares Netzgerät möglich.  Technische Daten: Fertig aufgebautes Modul ( Anschlußfertig mit Lötkontakten)  Ausgangsspannung: einstellbar von 2,5V bis 33V ( je nach angelegter Eingangsspannung )  Ausgang DC Gleichspannung stabilisiert Ausgangsstrom: 0-3A max. 3,0A = 3000mA bei entsprechender Kühlung !  Ausgangsstrom 0 - 2 A  Ausgangstrom  0 - 3 A nur mit optionalem Kühlung  Dieses Modul enthält ein komplettes, stufenlos regelbares stabilisiertes Netzgerät. Es braucht nur noch ein optionales Netzteil je nach Einsatzbereich z.B. 12V 24V 36V DC Step Down Spannungsregler Modul ( SNT = Schaltnetzteil )  Mit Hilfe des Trimmers (Spindeltrimmer mit 20 Umdrehungen!!!) kann eine Ausgangsspannung zwischen 2,5V und 33V eingestellt werden. WICHTIG: Der Einstellbereich ist auf 20 Umdrehungen des Trimmers aufgeteilt. Die Einstellung erfolgt im Uhrzeigersinn, d.h. rechts herum drehen verringert die Spannung und umgekehrt. Die Anschlüsse sind auf der Platine gut lesbar gekennzeichnet. Eingangsspannung: IN + und IN - ( DC Gleichspannung ) über Lötanschlüsse  Ausgangsspannung: OUT+ und OUT- ( DC Gleichspannung ) über Lötanschlüsse  Bei konstanten Ausgangsströmen von 2 - 3 A muss auf der Unterseite der Platine ein kleiner Kühlkörper (z.B. Fingerkühlkörper) unterhalb des IC aufgeklebt oder andserstweitig befestigt werden. Betriebsart step down IC-Regler integriert = LM2596SMD  Schaltfrequenz 150kHz Eingangsspannung  5 - 35 V DC von einem optionalen DC Netzteil  Ausgangsspannung 2,5V - 33V DC einstellbar über Poti Ausgangsstrom 0 - 2 A  Ausgangstrom mit Kühlung 0 - 3 A Restwelligkeit bei Vin=12 V / Vout=5 V und Iout 2A 100 - 150 mV Restwelligkeit bei Vin=24 V / Vout=5 V und Iout 2A 150 - 200 mV Betriebstemperatur -25 - 55°C Maße Platine (LxBxH) 48 x 23 x 13 mm

Labornetzteil 1,5...35V 0-1,5A Regelbares Netzgerät mit AC Gleichrichter Eingang  Stabilisierte Gleichspannung zwischen 1,5V und 35V mit maximaler Stromaufnahme von 1A brauchen. Selbstverständlich kann dieses Netzgerät auch für andere Zwecke verwendet werden. Wird das Trimmpotentiometer durch eine Poti Variante mit Achse ersetzt ist auch die Verwendung als regelbares Netzgerät möglich. Wenn Sie einen oder zwei 12V Bleiakkus oder Lithium Akkus am Eingang anschliessen kann daraus auch ein mobiles tragbares Labornetzteil hergestellt werden.  Technische Daten: Ausgangsspannung: einstellbar von 1,5V bis 35V ( je nach angelegter Eingangsspannung )  Ausgang DC Gleichspannung stabilisiert Ausgangsstrom: 0-1A max. 1,5A = 1500mA bei entsprechender Kühlung Restwelligkeit: nur 0.5mV kurzschlussgeschützt überlastgeschützt durch integriertes IC LM317 Eingangsspannung: 6VAC...bis...24VAC oder 5VDC...bis....35VDC  Zusatzinfo bei Betrieb mit 12VAC Trafo = Regelbereich 1,5-15VDC Zusatzinfo bei Betrieb mit 24VAC Trafo = Regelbereich 1,5-31VDC  (von der gewünschten Ausgangsspannung abhängig)   Transformator getrennt erhältlich ( erhältlich 12V AC / 15VAC / 18VAC / 24VAC )  oder auch mobil betreibbar z.B. mit einem oder zwei 12V Bleiakku oder entsprechendem Lithium Akku  Abmessungen: 52 x 30mm Lieferung ohne Kühlkörper.  Lieferumfang: Bausatz, Platine Bauteile und Anleitung  Optional erhältlich fals Sie dies ggf. benötigen:  Bst Nr 21-817-00510 = 4,7Kohm solides Drahtpoti mit 6mm Metallachse Bst Nr 21-817-00069 = 4,7Kohm Poti mit 6mm Kunststofflachse  Bst Nr 21-817-00052 = 4,7Kohm Poti mit 4mm Kunststofflachse  Bst Nr 51-705-00014 = Knopf Schwarz 15mm für Poti mit 6mm Achse  Bst Nr 51-705-00011 = Knopf Schwarz 24mm für Poti mit 6mm Achse  Bst Nr 92-477-03350 = 230VAC Trafo 20VA mit 12VAC 1,6A und Hohlstecker  Bst Nr 93-808-20333 = 230VAC Trafo 48VA mit 24VAC 2,0A und Hohlstecker  Bst Nr 43-890-01740 = 230VAC Trafo 48VA mit 2x12VAC = 24VAC 2A  Bst Nr 43-890-00450 = 230VAC Ringkerntrafo 50VA mit 2x12VAC = 24VAC 2A Bst Nr 39-850-00035 = Polklemme ROT  Bst Nr 39-865-00004 = Polklemme SCHWARZ Bst Nr 90-570-00055 = LCD Einbau Instrument Bst Nr   8-890-00100 = Aufsteckkühlkörper  Bst Nr   8-890-00060 = Lamellenkühlköroer Bst Nr   8-890-04530 = Kühlkörper U-Form  Bst Nr   8-890-00260 = Rippenkühlkörper  Bst Nr 33-175-00043 = 12V 7,2AH Bleiakku z.B. für den Bau eines tragbaren Labornetzteil   Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgelieferten Bauteilen.

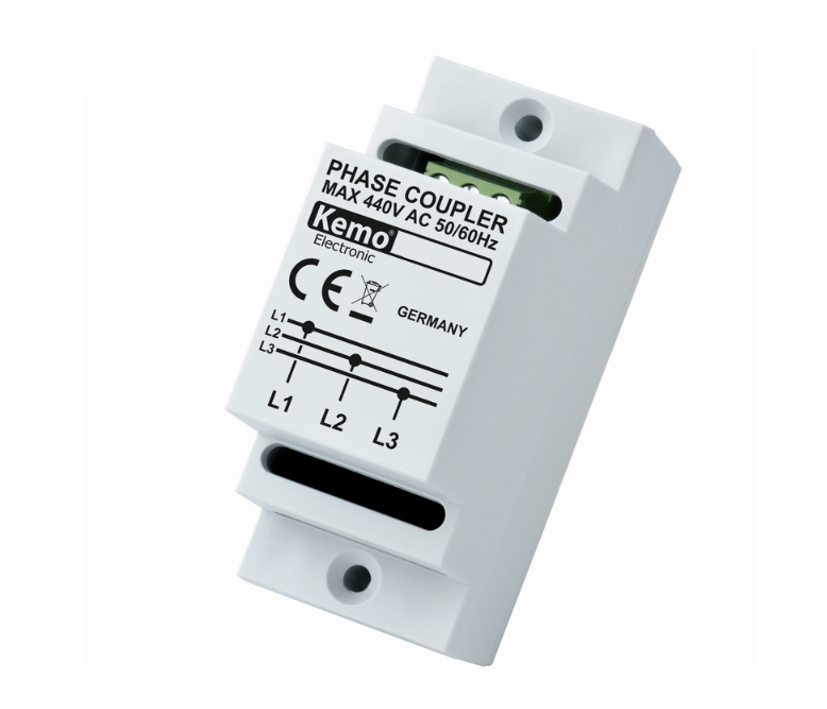

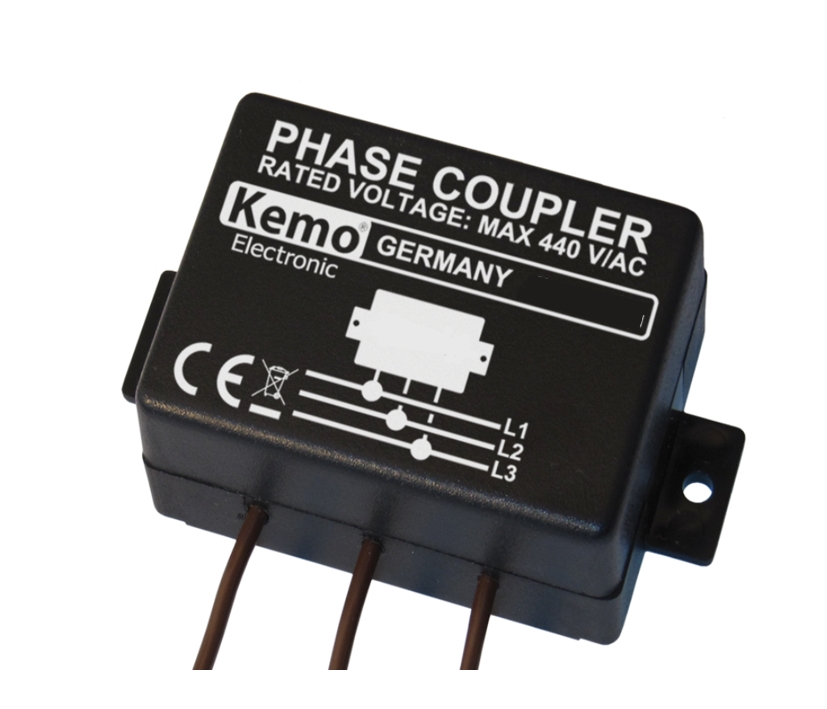

Verbindet alle 3 hausinternen Netzphasen kapazitiv miteinander, so dass über das Stromnetz Übertragungsraten bis zu 650Mbit möglich sind für Internet- oder Computervernetzung (je nach Beschaffenheit des Stromnetzes) Wenn das Signal nur in 1 Phase eingespeist wird, verbindet der Phasenkoppler alle 3 Phasen miteinander, so dass diese für das Powerlinesignal durchlässig werden und auch an allen anderen Steckdosen des Hausnetzes das Internet- oder Computersignal zur Verfügung steht. Auch für drahtlose Gegensprechanlagen! Es kann eine wesentliche Erhöhung der Reichweite und Übertragungsqualität erzielt werden! Verbindet alle 3 hausinternen Netzphasen kapazitiv miteinander, so dass über das Stromnetz Übertragungsraten bis zu 650 Mbit möglich sind für Internet– oder Computervernetzung (je nach Beschaffenheit des Stromnetzes). Wenn das Signal nur in 1 Phase eingespeist wird, verbindet der Phasenkoppler alle 3 Phasen miteinander, so dass diese für das Powerlinesignal durchlässig werden und auch an allen anderen Steckdosen des Hausnetzes das Internet– oder Computersignal zur Verfügung steht. Auch für drahtlose Gegensprechanlagen! Es kann eine wesentliche Erhöhung der Reichweite und Übertragungsqualität erzielt werden! Technische Daten: Für Stromnetze 110 V...440V AC 3-Phasen-Version 0,5...100 MHz Für Powerline-Produkte 10...200 Mbit Maße: ca. 72 x 50 x 28mm (ohne Befestigungslaschen) Einbau nur von einem Elektrofirma bzw. Elektromeister bzw. Elektro-Fachfirma !  Dieses 3-Phasen Koppler bzw. Produkte sind wie fogt erhältlich :   Art-Nr 29-800-01030 = Phasenkoppler 3Phasen Modul mit Kabellitzen = Standard Ausführung  Art-Nr 29-800-01040 = Phasenkoppler 3Phasen Hutschiene = Standard Ausführung  Art-Nr 29-800-01000 = Phasenkoppler 3Phasen Hutschiene = Solide Industrie Ausführung  Art-Nr 29-800-01020 = Phasenkoppler 3Phasen Hutschiene = geeignet zur Signalüberbrückung über FI-Schutzschalter und Stromzählern

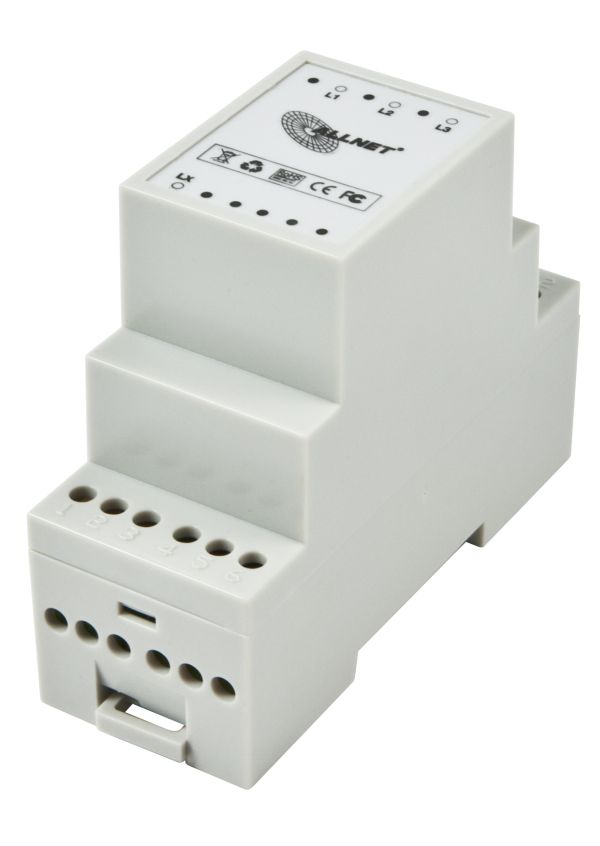

Phasenkoppler 3Phasen Hutschiene für Einbau in Sicherungskasten für PowerLan Powerline Verbindet alle 3 hausinternen Netzphasen kapazitiv miteinander, so dass über das Stromnetz Netzwerk dann möglich ist, z.B. für Internet- oder Computervernetzung (je nach Beschaffenheit des Stromnetzes) Phasenkoppler für Powerlinenetze zum Einbau in den Sicherungskasten (Hutschiene). 3-Phasen-Version  Frequenzrange 1-70 MHz AC 250 / 440 V, 4 x 22nFX2, 3-phasig Einbaubreite: 34mm Einbautiefe: 70mm max. Verbindet alle Phasen des Hausstromnetzes untereinander und macht das Powerlinesignal auf allen Steckdosen in einem Stromkreis verfügbar. *****Achtung! Dieser Artikel darf nur von authorisierten Fachwerkstätten ... Elektromeister installiert werden. Die Montage soll nach dem FI Schutzschalter erfolgen.***** Dieses 3-Phasen Koppler bzw. Produkte sind wie fogt erhältlich :  Art-Nr 29-800-01030 = Phasenkoppler 3Phasen Modul mit Kabellitzen = Standard Ausführung  Art-Nr 29-800-01040 = Phasenkoppler 3Phasen Hutschiene = Standard Ausführung  Art-Nr 29-800-01000 = Phasenkoppler 3Phasen Hutschiene = Solide Industrie Ausführung  Art-Nr 29-800-01020 = Phasenkoppler 3Phasen Hutschiene = geeignet zur Signalüberbrückung über FI-Schutzschalter und Stromzählern

Phasenkoppler 3Phasen Hutschiene für Einbau in Sicherungskasten für PowerLan Powerline Verbindet alle 3 hausinternen Netzphasen kapazitiv miteinander, so dass über das Stromnetz Netzwerk dann möglich ist, z.B. für Internet- oder Computervernetzung (je nach Beschaffenheit des Stromnetzes) Phasenkoppler für Powerlinenetze zum Einbau in den Sicherungskasten (Hutschiene).  Für Hutschienenmontage. Verbindet alle 3 hausinternen Netzphasen kapazitiv miteinander,  so dass über das Stromnetz Übertragungsraten bis zu 650 Mbit/s möglich sind für Internet– oder Computervernetzung (je nach Beschaffenheit des Stromnetzes). Wenn das Signal nur in 1 Phase eingespeist wird, verbindet der Phasenkoppler alle 3 Phasen miteinander, so dass diese für das Powerlinesignal durchlässig werden und auch an allen anderen Steckdosen des Hausnetzes das Internet– oder Computersignal zur Verfügung steht. Auch für drahtlose Gegensprechanlagen! Es kann eine wesentliche Erhöhung der Reichweite und Übertragungsqualität erzielt werden! Technische Daten Für Stromnetze 110 V - 440 V/AC 3-Phasen-Version 0,5 - 1000 MHz Für Powerline-Produkte 10 - 650 Mbit/s Maße ca. 86 x 36 x 61 mm (ohne Klemmen) Verbindet alle Phasen des Hausstromnetzes untereinander und macht das Powerlinesignal auf allen Steckdosen in einem Stromkreis verfügbar. *****Achtung! Dieser Artikel darf nur von authorisierten Fachwerkstätten ... Elektromeister installiert werden. Die Montage soll nach dem FI Schutzschalter erfolgen.***** Dieses 3-Phasen Koppler bzw. Produkte sind wie fogt erhältlich :  Art-Nr 29-800-01030 = Phasenkoppler 3Phasen Modul mit Kabellitzen = Standard Ausführung  Art-Nr 29-800-01040 = Phasenkoppler 3Phasen Hutschiene = Standard Ausführung  Art-Nr 29-800-01000 = Phasenkoppler 3Phasen Hutschiene = Solide Industrie Ausführung  Art-Nr 29-800-01020 = Phasenkoppler 3Phasen Hutschiene = geeignet zur Signalüberbrückung über FI-Schutzschalter und Stromzählern

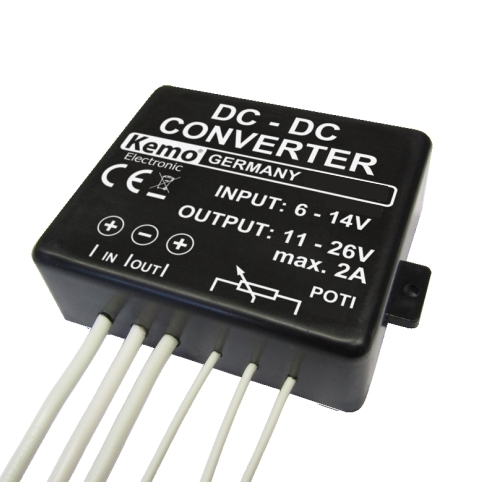

Konverter 6Volt auf 12Volt Spannungswandler 6V auf 12V oder 12V auf 24V ( DCDC Konverter )  Dieser elektronisch geregelte Gleichspannungswandler erzeugt aus einer kleinen Eingangsspannung eine fast doppelt so hohe Ausgangsspannung. Beispiele hierfür   6V (DC) Eingang macht 12V (DC) Ausgangsspannung Beispiele hierfür 12V (DC) Eingang macht 24V (DC) Ausgangsspannung Max. Ausgangsstrom: ca. 2A 24Watt ( Ideal auf für Autoradios in Oldtimer )  Mit einem zusätzlichen Potentiometer von 4,7-kOhm lin. kann die Ausgangsspannung nach oben hin begrenzt werden. Das Poti ist nicht zwingend für den Betrieb nötig, aber von uns empfohlen.  Je nach Belastung erwärmt sich das Modul im Dauerbetrieb. Es sollte an einer gut belüfteten Stelle mit dem Kühlwinkel des Moduls an ein gut wärmeableitendes Metallstück montiert werden. Das sollte entweder eine größere, kühlende Metallfläche (Karosserie) oder ein handelsüblicher Rippenkühlkörper mit den Mindestmaßen von ca. 40 x 100 x 100mm sein. Der Kühlwinkel des Moduls muß plan und fest auf den Kühlkörper aufgeschraubt werden, um einen guten Wärmeübergang zu gewährleisten. Die Kühlung muß so gut sein, daß das Modul am Kühlwinkel im Normalbetrieb nicht über 60º C warm wird. Der Kühlwinkel ist elektrisch mit dem Minuspol an der Klemmleiste des Moduls verbunden. Der Kühlwinkel des Moduls darf daher nicht ohne Isolierung an Karosserien geschraubt werden, die mit dem Pluspol der Eingangsspannung verbunden sind (Kurzschlußgefahr). In den Eingang des Moduls muß eine Vorsicherung von ca. 5 Ampere geschaltet werden (siehe Zeichnung). Das Potentiometer von 4.7 KOhm linear sollte nur angeschlossen werden, wenn die Ausgangsspannung einen bestimmten Wert nicht überschreiten darf. Sie schließen in diesem Fall ein Voltmeter an den Ausgang des Moduls und regeln das Poti dann so ein, daß die gewünschte Ausgangsspannung angezeigt wird. Das Modul leistet dann nicht mehr die maximal mögliche Ausgangsspannung, sondern begrenzt auf die eingestellte kleinere Spannung. Es können bis zu 2 Module direkt parallel geschaltet werden, um die Leistung zu verdoppeln. z.B. für Leistungen bis 48Watt z.B. Leistungsstärkere Autoradios   Achtung: Das Modul ist nur für Gleichspannung (z.B. Autobatterie) geeignet, nicht für Wechselspannung! Falscher Anschluß, Kurzschluß, zu hohe Eingangsspannung (> 14,5V) oder mangelnde Kühlung führen zur Zerstörung des Moduls. Da jeder Spannungswandler sorgfältig vor dem Versand getestet wurde, ist ein Kulanzersatz nicht möglich! Die Ausgangsspannung sinkt bei höherer Belastung.  Technische Daten:  Eingangsspannung:    6-14V DC Gleichstrom   Ausgangsspannung: 12-24V DC Gleichstrom  DCDC Converter Eingang zu Ausgang Verhältnis ca. 1 : 2     Beispiele Eingang  6Volt ergibt 12Volt  Ausgangsspannung     Beispiele Eingang  7Volt ergibt 14Volt Ausgangsspannung     Beispiele Eingang  8Volt ergibt 16Volt Ausgangsspannung    Beispiele Eingang  9Volt ergibt 18Volt Ausgangsspannung    Beispiele Eingang 10Volt ergibt 20Volt Ausgangsspannung    Beispiele Eingang 12Volt ergibt 24Volt Ausgangsspannung    Beispiele Eingang 13Volt ergibt 26Volt Ausgangsspannung    Beispiele Eingang  13,8Volt ergibt 27Volt Ausgangsspannung Optionales 4,7Kohm Potentiometer zur Begrenzung der Ausgangsspannung    Mit einem zusätzlichen Potentiometer von 4,7 k lin. kann die Ausgangsspannung nach oben hin begrenzt werden, bei       Eingangsspannung von über 10Volt. Nicht zwingend nötig aber von uns empfohlen     Beispiel hierfür bei 13,8V Eingang vom KFZ ( llaufender Motor ) dann begrenzung auf 24Volt DC statt 27Volt Belastbarkeit Ausgang bis zu 2A max 24Watt  Kühlkörper empfohlen  ( Metall-Kühlwinkel am Modul darf nicht ohne Isolierung an Karosserien geschraubt werden Abmessungen: 70 x 60 x 23mm ( abm ohne Befestigungslaschen ) Anschlüsse Ein- Ausgang über Litzenkabel 4,7Kohm Potentiometer optional zur Begrenzung der Ausgangsspannung  Anschluß bzw. Schaltplan siehe weitere Bilder  Optionales Poti mit 4.7KOhm für die Ausgangsspannungbegrenzung ( siehe Zubehoer Register ) Bst Nr 21-817-00052  = Poti ( Regler ) mit 4mm Achse Lötänschlüsse oder Bst Nr 21-817-00069 = Poti ( Regler ) mit 6mm Achse Lötanschlüsse  oder  Bst Nr 23-896-00780 = Poti ( Regler ) kleiner Trimmer Lötanschlüsse
