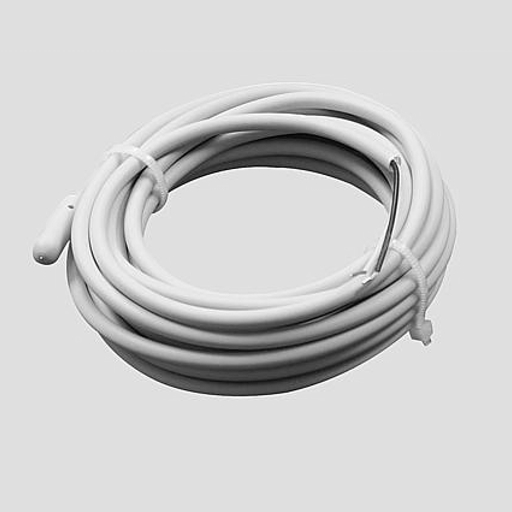

10K NTC mit 2m Kabel ideal als Temperatursensor für Thermostat Universell einsetzbar auch als Ersatzteil von anderen Herstellern  Universal NTC Thermostatfühler mit 2m Anschlußkabel 2-adrig und Messpille am Kabelende. NTC-Fernfühler zum Anschluss an alle "Raumthermostat" mit entsprechenmdem Eingang oder auch z.B.. Thermostat-Bausatz mit Relais Nr 92-477-03300 Typischer Einsatz bei Verwendung von Fußbodenheizung Wand oder Boden usw. Einsatzgebiet: Temperatur-Regelung, Temperatur-Kompensation, Temperatur-Messung, Temperatur-Kontrolle, Steuergeräte, Heizungstechnik, Klimatechnik, Kühltechnik, Schaltungen aller Art mit NTC Input z.B. auch Raumthermostat von Klein wie K1097U .... und K551097U.... usw. Werte nach DIN44574 Norm Bezug 10K = 10.000 Ohm bei 25° Typische Werte wie folgt: 8.300-Ohm ( 8,3Kohm = 8,3K )bei 30°C 10.000-Ohm ( 10Kohm = 10K ) bei 25°C 12.100-Ohm (12,1Kohm = 12,1K )bei 20°C 14.700-Ohm ( 14,7Kohm = 14,7K )bei 15°C 18.000-Ohm ( 18Kohm = 18K ) bei 10°C Kabellänge: 2m Kabel Durchmesser: 3,5mm 2-adrige Ausführung  Pille = Fühler Durchmesser: 6mm Länge 21mm Wasserdicht vergossen Universell einsetzbar auch als Ersatzteil von anderen Herstellern  Optional erhältlich ist ein Thermostat-Bausatz mit Relais Nr 92-477-03300

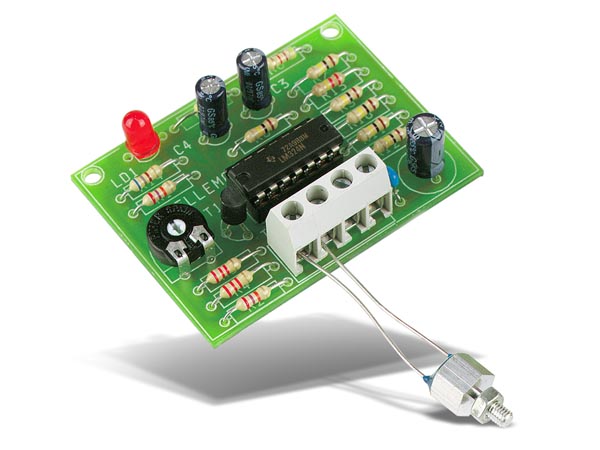

Frostwarner Temperaturwächter bzw. optischer Melder bei Glatteisgefahr Bei diesem Bausatz handelt es sich um einen Frostwarner. Ideal für Gewächshaus, Gartenhaus, Gebäudeteile in der Nähe von Wasseranschlüße etc. Oder im Oldtimer, Motorrad, KFZ, Caravan, Traktor etc. Fahren Sie sicherer bei Glatteisgefahr ! Dieser Bausatz zeigt mit einer blinkenden LED an, wenn die Außentemperatur nahe dem Gefrierpunkt bei ( 0°C ) liegt. Unter dem Gefrierpunkt ( -3°C ) leuchtet die LED ständig. Ein zuverlässiger Temperatursensor mit Montagebolzen wird mitgeliefert.   TIPP: Es kann auch ein Low-Current Buzzer ( Signalgeber ) auf die Anschlußpunkte für die rote LED angeschlossen werden, vorausgesetzt das der Gesamtstrom nicht mehr als 20mA am Ausgang des ICs beträgt. Ggf. muß der LED-Vorwiderstand ( R14 = 680ohm ) angepasst bzw. dann je nach Summer ausgetauscht werden.  Technische Daten: Stromversorgung: 12V typisch ( 10 - 15 VDC KFZ oder Akku typisch ) Stromverbrauch max 25mA wenn LED blinkt IC-Baustein LM324 mit Transistoren BC547, BC548, BC549 Ein zuverlässiger 6K8 NTC-Temperatursensor mit Montagebolzen wird mitgeliefert Der mitgelieferte Temperatursensor kann mit Kabel individuell bis 25m verlängert werden. Anschluß der Platine mittels Schraubklemmen. Liegt die Temperatür über +3°C  leuchtet die LED nicht auf Liegt die Temperatür zwischen -3°C ..und ....+3°C  blinkt die LED  Wenn die Temperatur fällt, dann wird die LED-Blitzdauer immer länger   Liegt die Temperatür unter -3°C  leuchtet die LED ständig auf Mit dem Poti kann noch genauer geeicht werden ( fals nötig )  Abmessungen der Platine: 56 x 42 mm Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz, welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit allen mitgelieferten Bauteilen.

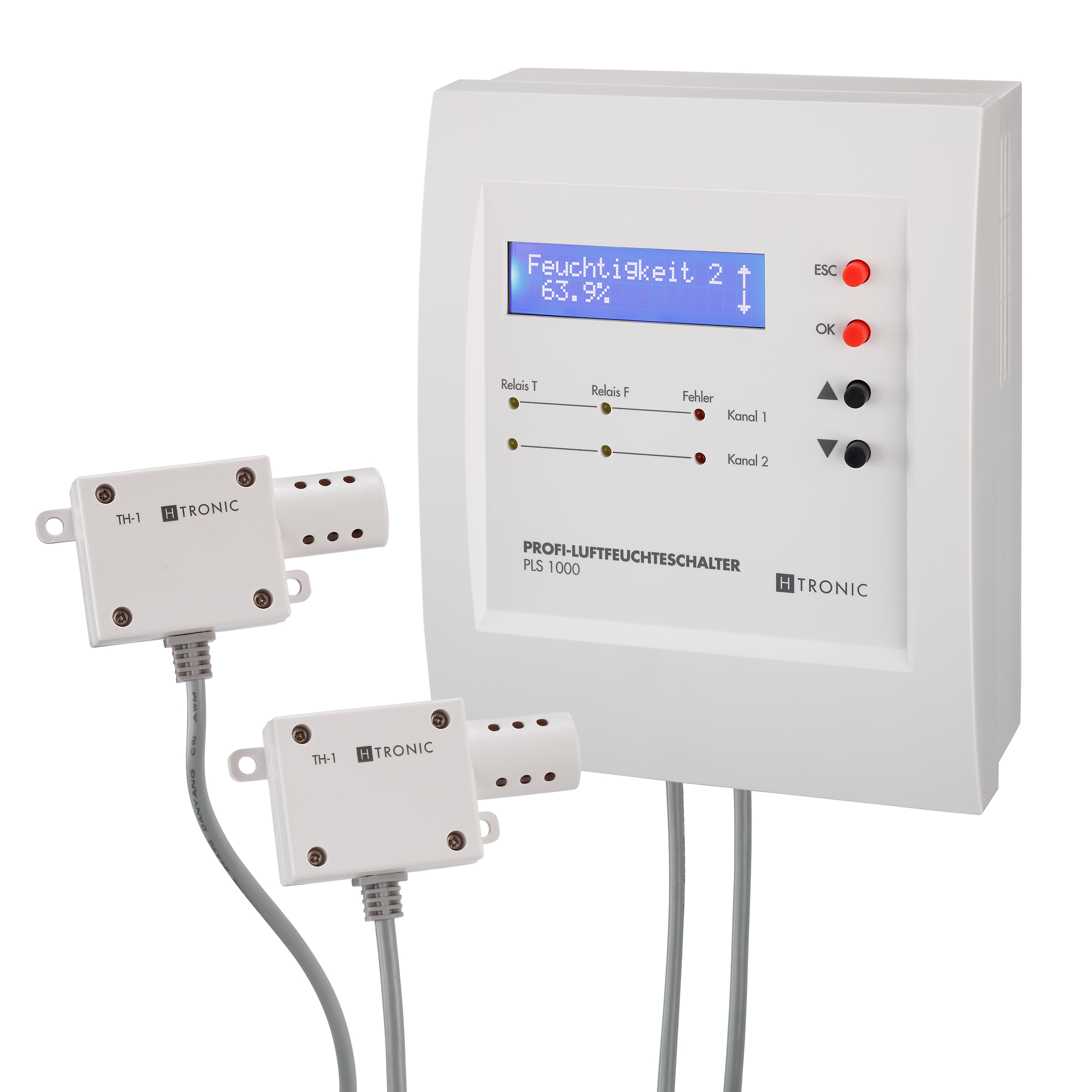

Univ. verwendbare Luftfeuchtesteuerung als Lüfterregelung für 12V, 24V oder 230V Lüfter, Rohrlüfter, Motoren, Heizgeräte usw.   Profi-Luftfeuchteschalter PLS1000 Luftfeuchtesteuerung Taupunktsteuerung Wohnraumlüftung Garagenbelüftung usw.  Mit Hilfe von zwei Sensoren TH-1 ( diese sind im Lieferumfang enthalten ) kann der PLS 1000 die aktuelle relative Luftfeuchtigkeit, sowie die aktuelle Temperatur in zwei Umgebungen messen. Der PLS 1000 ermittelt aus diesen Werten die absolute Luftfeuchtigkeit, sowie die jeweiligen Taupunkte. Anhand dieser Werte können mit Hilfe von 5 integrierten Funktionen (Modi), verschiedene Luftfeuchte, sowie Temperaturregelungen realisiert werden. Raumlüfter für Zu- bzw. Abluft, können direkt über 4 integriertepotentialfreie Relais angesteuert werden. Typische Anwendungen sind, das Messen von Luftfeuchtigkeit und Temperatur, die automatische Belüftung, Trocknung oder Befeuchtung von Räumen, die manuelle Ansteuerungen von Raumlüftern, Rohrmotoren, Einbaulüfter sowie die Realisierung eines 2 Kanal Temperatur- und Feuchteschalters. Technische Daten: 5 verschiedene, frei wählbare Funktionen (Messen, Kellertrocknung, * dT-Belüftung, Temperatur-Feuchte- Schalter, Manuell) Realisierung von Taupunktsteuerungen, Kellerentlüftungen Fernmessung bis 50m über optionales Standard Kabel jederzeit möglich Sensorüberwachung auf Unterbrechung Automatische Feuchteregelung für Bäder, Sanitärräume, Keller, Weinkeller, Küchen, usw. Ansteuerung von Raumlüftern und weiteren Verbrauchern über 4 potentialfreie Relais  Regelung des Raumklimas Hochwertige, langzeitstabile Sensoren im Lieferumfang enthalten Betriebsspannung: 230 V/AC (50 Hz) Stromverbrauch / Leistungsaufnahme: ca. 1W Schaltspannung ( je Relais): max. 230 V/AC max. 12A bis 24 V/DC max. 10A Max. Schaltleistung (gesamt): ca. 2700 VA Temperatur-Messbereich: -40 °C bis +125 °C Feuchtigkeit-Messbereich: 0 % RH bis 100 % RH Im Lieferumfang enthalten sind 2 x TH-1 Sensoren mit 10 Meter Sensorleitung (verlängerbar max. 50 Meter) Schutzart des Gehäuses: IP40 Abmessung Wandgehäuse: 170 x 140 x 68 mm (sowohl für Wand- als auch für Hutschienenmontage geeignet) Abmessung Fühlergehäuse: 67 x 37 x 22 mm

Temperaturanzeige Temperatursteuerung bzw. Temperaturregler eignet sich hervorragend für alle Einsatzbereiche, bei denen eine Temperaturegelung nötig ist. Temperaturanzeige Temperaturregelung Temperatur Steuerung Bereich -99 .. +850°C. Ideal für die Montage in ein Aufputzgeehäuse oder Schaltschrank. Das Modul ist fertig aufgebaut und sofort für den Eindsatz bereit Der Temperaturregler im passenden Einbaurahmen eignet sich für die platzsparende Montage in Schaltschränken. Ebenso kann er in eine bestehende Schaltung integriert werden. Er eignet sich hervorragend für alle Einsatzbereiche, bei denen eine Temperaturregelung Temperaturanzeige im Heiz- oder Kühlbetrieb erforderlich ist. Ein externer optionaler Temperaturfühler (PT1000) erfasst Messbereiche von -99 bis +850°C. Das Gerät kann eigenständig eingesetzt werden z. B. als Frostwächter, bei Zentralheizung, Klimaanlage, Inkubator usw., aber auch als Ersatz für defekte mechanische Thermostate oder für Digitalthermometer dienen.  Merkmale: Temperaturanzeige Temperaturregelung Temperatur Steuerung  Dieses fertig aufgebaute Modul kann auch nur als Temperaturanzeige verwendet werden  Temperaturfühler PT1000 ( nicht im Lieferumfang, siehe im Zubehör Register ) Schalttemperatur von -99 . +850 °C frei einstellbar Min./Max. LED Anzeige Bedienungs- und Überwachungs freier Betrieb Fühlerkurzschluss und Fühlerunterbrechung werden sofort erkannt  Der Ausgang schaltet bei Fühlerfehler ab  Einstellbar auf Heizen oder Kühlen LED-Anzeigen für Relais ein, Heizen (rot), Kühlen (gelb) Datenerhalt bei Stromausfall ( Einstellungen bleiben erhalten )  Technische Daten: Betriebsspannung:  12V typisch ( 10....15Volt DC ) Stromaufnahme:      ca. 60 mA Ausgang: potentialfreier Relaiskontakt bis 230VAC 5A oder 30VDC 5A Schaltleistung/Kontakt: max. 1000 W Leistungsaufnahme/Eigenverbrauch: ca. 2 VA Messeingang:  PT1000 (2-Leiter) verwendbar für jede Art von PT1000 Fühler  Genauigkeit:  <0,5% FS +/- 0,1% Auflösung: 0,1% Schutzart: IP 20 Anschlussplan siehe weitere Bilder  Umgebungstemperatur des Displays -15..+50°C Abmessungen:  (L x B x H) 101 x 48 x 35 mm Ausschnitt für Frontrahmen: 97 x 43 mm  LEDS UND TASTEN LEDs   1. LED „Heizen“ leuchtet: Die Funktion „Heizen“ wurde ausgewählt 2. LED „Kühlen“ leuchtet: Die Funktion „Kühlen“ wurde ausgewählt 3. LED „Relais“ leuchtet: Das Relais (Steckdose) ist eingeschaltet  TASTEN  Taste p: gewünschten Wert erhöhen Taste q: gewünschten Wert verkleinern Taste SET: Einstellungen ändern bzw. bestätigen  Optional als Zubehör sind verschiedene Temperaturfühler erhältlich ( siehe im Zubehör-Register unten ) Bst Nr 11-695-00230 = PT1000 Fühler im Edelstahlgehäuse = -40 bis +500 Grad Celsius Bst Nr 11-695-00240 = PT1000 Fühler mit Schraubgewinde = 40 bis +250 Grad Celsius Bst Nr 52-625-00790 = IP65 Aufputz Kunststoff Gehäuse 200x120x77mm  Bst Nr 52-625-00850 = IP65 Aufputz Kunststoff Gehäuse 250x160x92mm  Bst Nr 93-808-03490 = 230V Mini Netzteil auf 12VDC 1A nur 55mm

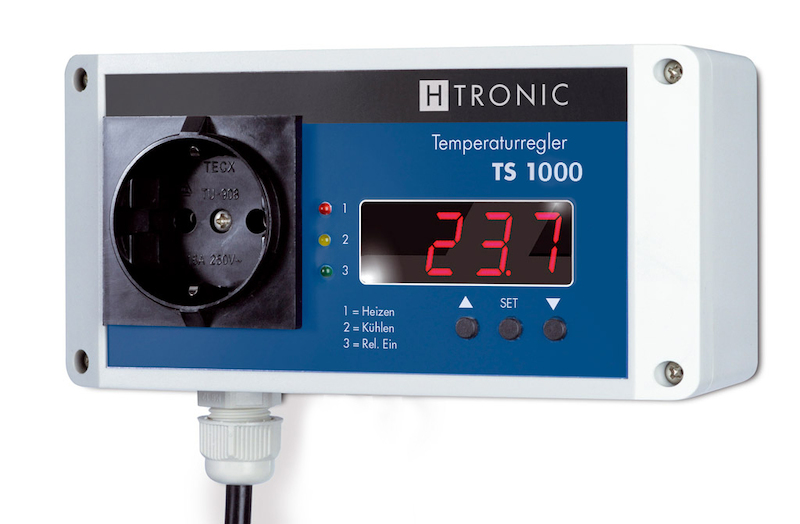

Temperaturanzeige Temperatursteuerung bzw. Temperaturregler eignet sich hervorragend für alle Einsatzbereiche, bei denen eine Temperaturegelung nötig ist. Temperatursteuerung bzw. Temperaturregler eignet sich hervorragend für alle Einsatzbereiche, bei denen eine Temperaturegelung im Heiz- oder Kühlbetrieb erforderlich ist. Ein externer optionaler Temperaturfühler erfasst Messbereiche von -99 bis +850°C. An die integrierte Steckdose der Steuerung kann direkt ein Verbraucher angeschlossen werden, der bei der voreingestellten Temperatur angesteuert wird. Das Gerät kann eigenständig eingesetzt werden z. B. als Frostwächter, bei Heizungsregelungen, Klimaanlage, Inkubator, usw., aber auch als Ersatz für defekte mechanische Thermostate oder für Digitalthermometer dienen.Merkmale: Für Wandmontage Temperaturfühler PT 1000 (nicht im Lieferumfang) Schalttemperatur von -99 . +850 °C frei einstellbar Die Temperatur wird in 1°C Schritten eingestellt Min./Max. Anzeige Serielle Schnittstelle zum Auslesen der gemessenen Daten (optional) Bedienungs- und überwachungs freier Betrieb Fühlerkurzschluss und Fühlerunterbrechung werden sofort erkannt Ausgang schaltet bei Fühlerfehler ab Einstellbar auf Heizen oder Kühlen LED-Anzeigen für Relais ein, Heizen (rot), Kühlen (gelb) Datenerhalt bei Stromausfall Technische Daten: Betriebsspannung: 220-250VAC Ausgangsspannung: 230VAC max 16A Relais-Schaltleistung auf Steckdose:  max. 3000W Steuerung-Verbrauch-Leistungsaufnahme: ca. 2VA Messeingang: PT1000 ( 2-Leiter ) Genauigkeit <0,5% FS +/- 0,1% Auflösung: 0,1% Schutzart: IP20 Umgebungstemperatur der Steuerung: -15..+50°C Abmessungen: (L x B x H) 160 x 80 x 60 mm Optional als Zubehör sind 2 verschiedene Temperaturfühler erhältlich ( siehe im Zubehör-Register unten ) 11-695-00230 = Fühler im Edelstahlgehäuse = -40 bis +500 Grad Celsius 11-695-00240 = Fühler mit Schraubgewinde = 40 bis +250 Grad Celsius

Temperatur Fühler für verschiedene Anwendungsbereiche. Bausatz Temperaturfühler Temperatur Sensor mit Ausgang  zum Messen z.B. von Innen- oder Aussentemperaturen zum Steuern der Heizung und Kühlung von Räumen oder Geräten usw., zum Überwachen von Temperaturen in Vorgängen  Ausgang 0-5V oder 0-10V über Transistorausgang ( Plus gegen Masse )  Am Ausgang kann auch ein DIL Relais mit max 20mA = 500ohm .... 1Kohm angesteuert werden  zum Kontrollieren der Temperatur in Ihrem Haus, Technikraum, Schwimmbad usw. Technische Daten: Temperaturfühler Einsatzbereich: -20°... +70°C Genauigkeit: 2° des ganzen Bereichs Max. Entfernung von Sensor zur Leiterplatte:  1m Ausgang: 0..20mA Stromschleife Ausgangsspannung: 5V oder 10V je nach Versorgung System mit 3 Kabel Anschluss:  GND (Mase), +V und OUT Stromversorgung: 12V DC Gleichspannung Stromverbrauch : 30mA max. Ausgang : 20mA Stromschleife Einfach anpassbar Ausgang 0..5V oder 0..10V DC Mit 12VDC am Eingang für 0..5V OUT oder 15VDC für 0..10V Ausgang Optional z.B. 5-20mA Relais für Ausgang = 47-826-00900 oder SIL 47-826-00265 oder DIL 47-826-00460 / 47-826-00400 Ausgezeichnete Unempfindlichkeit gegen Brummschleifen bei verlegten Kabeln Abmessungen: 55 x 35 x 15mm Die meisten Applikationen erfordern 0..5V oder 0..10V. Um den Strom in die erforderliche Spannung umzuwandeln, müssen Sie einen Widerstand zwischen der Schnittstelle und der Erdung anbringen. Um den Widerstandswert zu berechnen, teilen Sie die max. gewünschte Spannung (z.B. 5V) durch 0.02. Das Ergebnis ist der erforderliche Widerstandswert in Ohm. Z.B.: 5/0.02 = 250 Ohm (4 x 1K Ohm Widerstand in Parallelschaltung)Weitere optional erhältliche Bausätze Module hierzu = Computerinterface = K8000, H8055, K8047....Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Der unteren abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgelieferten Bauteilen. Hinweis: Produktfotos in unserem Shop zeigen nicht zwingend den Lieferumfang. Wir liefern die Ware mit dem vom Lieferanten beschriebenen Zubehör. Artikeldetails entnehmen sie bitte den jeweiligen Artikelbeschreibungen.

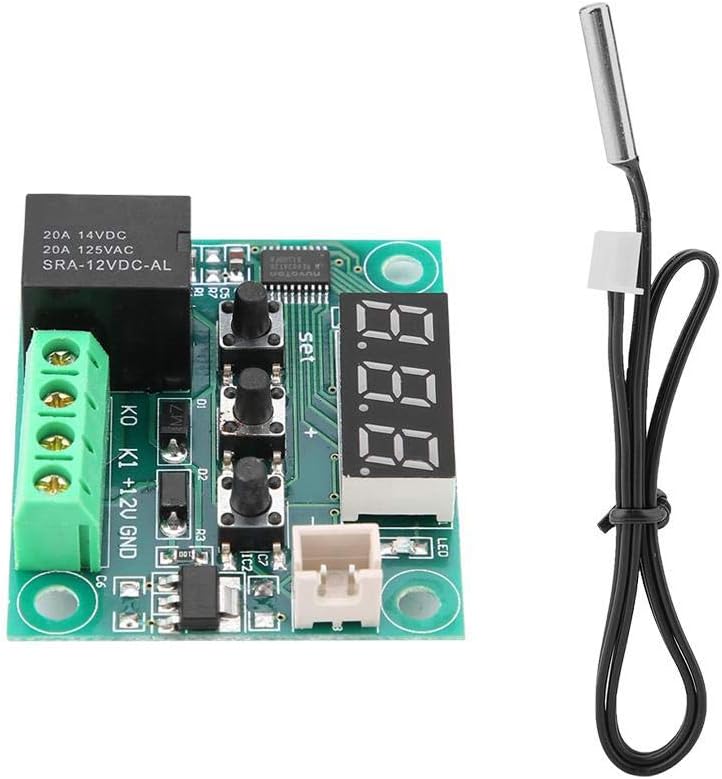

Temperaturregelung -50....+110°C 12Volt DC mit 10K NTC Fühler und LED-Display mit 10A Relais  Universal Temperaturschalter bzw. Thermost mit LED-Display präzisions Temperatur-Steuerung mit LED-Display  Ideal verwendbar als Lüftersteuerung, Lüfterregelung, Caravan, Wohnmobile usw. VIELFÄLTIGE ANWENDUNGEN ... Maschinentemperatur, Klimatechnik.. oder Klimaanlage, Temperaturschutz .... usw.  Universaler Temperaturschalter... hochpräzises digitales Temperaturkontrollmodul mit Schaltrelais Weitere Details : Eingangsspannung: 12Volt DC ( Range 11-16V ) . Stromverbrauch nur 35mA ( 0,035A ), wenn Relais eingeschaltett = 65mA ( 0,065A )  LED-Anzeige: AUS zeigt an, dass das Relais ausgeschaltet ist; Zeigt IMMER an, dass das Relais geschlossen ist. LED: zeigt LL an, was bedeutet, dass der Sensor geöffnet ist; LED zeigt HH an, was bedeutet, dass es außerhalb des Bereichs liegt, Mittels den 3-Tastern kann frei eingestellt werden Temperaturbereich: -50...+110°C. Auflösung: 0,1 °C (-9,9 ~ 99,9 °C), 1 °C (andere Bereiche ab 100°C ) Genauigkeit: 0,1 °C. Aktualisierungsrate: 0,5 s. Hochtemperaturschutz: 0 ~ 110 °C. Messeingang für beiliegenden NTC-Sensor mit 10Kohm wasserdichter NTC Sensor vergossen. 2-adriges Kabel ist verlängerbar Ja Ausgangskontakt 1x Schliesserkontakt ( Ein-Aus ) mit Relaisausgang bis 10A ( 20A ) Belastbarkeit Abmessungen der Platine : ca. 48x40x15mm.

Univ. verwendbare Steuerung bzw. Temperaturregelung z.B. als Lüfterregelung für 12V, 24V oder 230V DC Lüfter, Motoren, Heizgeräte, Kühlgeräte usw.   Lüfteregelung Temperaturschalter Luftfeuchteschalter mit LCD Display. Mit einem Spezialsensor Temperatur messen und verbundene Geräte schalten.  Universal verwendbare Steuerung bzw. Regelung z.B. als Lüfterregelung für 12V, 24V oder 230V Lüfter, Motoren, usw. Lüfter schalten, Motoren schalten, Kühlgeräte schalten, Heizgeräte schalten, UV-Lampen schalten, Infrarotheizung schalten, Entfeuchter schalten, Befeuchter schalten. Universell verwendbare Steuerung mit LCD Display.  Der Temperaturschalter mit vier potentialfreien Relaisausgängen kann mit Hilfe des abgesetzten beiligenden Sensors die aktuelle Temperatur sowie die aktuelle relative Luftfeuchtigkeit messen. Anhand dieser Werte können verschiedene Luftfeuchte- sowie Temperaturregelungen realisiert werden. Raumlüfter für Zu- bzw. Abluft können direkt über 4 integrierte potentialfreie Relais angesteuert werden. Darüber hinaus können verschiedene Geräte angesteuert werden, welche zum Heizen, Kühlen, Entfeuchten oder Befeuchten dienen. Typische Anwendungen sind eine Temperaturregelung im Heiz- oder Kühlbetrieb, das Messen von Temperatur und Luftfeuchtigkeit, sowie eine Raumtrocknung bzw. -entfeuchtung.  Merkmale Direkte Ansteuerung von Raumlüftern und weiteren Verbrauchern über 4 potentialfreie Relais, Automatische Steuerung von „Lüftern- oder Mehrer Lüfter in einer Gruppe" Durch die 4 integrierten Relais können 6VDC, 12VDC, 24VDC oder auch 230VAC Lüfter angesteuert werden Automatische Steuerung von „Kühlen, Heizen“ bzw. „Entfeuchten .... Befeuchten“ Automatische Feuchteregelung für Bäder, Sanitärräume, Keller, Weinkeller, Küchen, usw. Einstellung über Soll-Wert und dessen Differenz-Wert Soll-Wert bzw. Differenz-Wert in 0,1-Schritten einstellbar Sensorüberwachung auf Unterbrechung Beleuchtete LCD-Anzeige. Der im Lieferumfang enthaltene Sensor TH-1, ist in einem robusten Gehäuse inkl. Befestigungsmöglichkeiten untergebracht. Die relative Luftfeuchte kann in einem Bereich von 0 bis 100 % rH, Temperatur von -25 bis +70 Grad Celsius erfasst werden.  Technische Daten: Betriebsspannung: 230V AC (50 Hz) Leistungsaufnahme (Standby): ca. 1 W Ausgang: 4 potentialfreie Relais ( universell verwendbar ) für Verbraucher aller Art  Max. Schaltleistung (gesamt) der Relaiskontakte ca. 2700VA Ausgang über 4 potentialfreie Relais ( siehe auch weitere Bilder Schaltplan )    Belastbarkeit Relaiskontakte bei ohmsche Lasten: 250V AC 12A / 2700 VA oder 24 V/DC / 12 A    Belastbarkeit Relaiskontakte bei induktive Lasten: 250V AC 5A / 1250 VA oder 24 V/DC / 5 A Temperatur-Messbereich: -25 ºC bis +70 ºC Feuchtigkeits-Messbereich: 0 % RH bis 100 % RH Externer Sensor: TH-1 Sensor (im Lieferumfang) Sensorleitung: 10m (bis zu 50m verlängerbar) Abmessungen (Basisgerät) : 170 x 140 x 68 mm Abmessungen (Sensor TH-1): 67 x 37 x 22 mm Betriebstemperatur: -10 ºC bis +50 ºC Schutzart: IP20 Indoor

Temperaturschalter schaltet nach einer vorwählbaren Temperatur ein Relais ... bzw. dann den angeschlossenen Lüfter ein oder aus. Einstellbarer Vario Thermostat bzw. Temperaturwächter für den Schaltschrank bzw. Steuerschrank Steuerung Klimatisierung (Schaltschrank) ideal für das einschalten von Lüftern aller Art Kontakt individuell bereibbar mit AC oder DC da Bimetall-Sprung-Kontakt Hutschienenbauform kleine Bauform nur 17,5mm breite wie ein Sicherungsautomat großer Einstellbereich Temp-Ein. = Einschalttemperatur-Bereich 0-60°C hohe elektrische Lebensdauer Betriebsspannungsunabhängig für Tragschiene .. Hutschienen mit 35mm Baubreite 1x Schließerkontakt Kontaktmaterial: AgNi Dauerstrom, max.: 10A Einschaltstrom, max.: 10A Nennspannung: bis 250V AC Schaltspannung, max.: 250V AC Schaltleistung, max. AC1: 2500VA Schaltleistung, max. AC15 (230V AC): 250VA Max. Schaltstrom DC1 (30/110/220V): 1A/0,3A/0,15A Min Schaltlast (12V/10mA): 500mW Lebensdauer elektrisch: 100x103 Zyklen Betriebstemperaturbereich: -45...+80°C Schutzart: IP20 abmessungen: b: 17,5mm H: 89mm T: 47,8mm

Temperaturschalter schaltet nach einer vorwählbaren Temperatur das Relais ein oder aus. Ideal als Thermostat, Lüfterregelung, Eiswarner, Feuermelder usw. Schaltet nach einer vorwählbaren Temperatur (mittels Poti) das Relais ein oder aus. Ideal als Thermostat, Wärmemelder, Eiswarner, Feuermelder usw. Technische Daten: Bausatz zum selber löten  Betriebsspannung: 12-14V (DC)  Stromaufnahme: max. ca. 100mA Temperatur-Schaltbereich: ca. -30ºC - +150ºC Durch veränderung des Widerstandes RX können 3 Grundbereiche voreingestellt werden  Bereich-1 = +40....bis +150°C = RX = 3Kohm  Bereich-2 =     0....bis + 75°C = RX = 30Kohm Bereich-3 = -30....bis +25°C = RX = 300Kohm  Temperaturfühler: 47K NTC  Relaiskontakt: 1 x Ein (1x Schliesserkontakt)  Kontaktbelastbarkeit Relais: max. 25V 3A Platinengröße: ca. 56 x 27mm Inbetriebnahme und zusätzliche Hinweisse :   Die: Betriebsspannung von 12VDC wird eingeschaltet, der NTC Widerstand wird an der Stelle montiert wo die Temperatur überwacht werden soll.  Der NTC Widerstand kann auch mit einem Anschlußkabel ( Litze ) entfernt von der Platine angeschlossen werden.  Der NTC-Widerstand ist gut wärmeleitend und z.B. an einer Maschine elektrisch gut zu isolieren z.B. mit einen Schrumpfschlauch zu montierren Der NTC kann elektrisch bei " NTCX" oder "NTCX1" an der Platine angelötet ( siehe auch Schaltplan weitere Bilder )   Der NTC-Widerstand und der Widerstand RX-RX1 werden je nach gewünschter Betriebsart mit der Platine verbunden ggf. können Sie dort auch ein weiteres optionales Trimmpoti z.B. 5K und 200K-470K verbauen.  Wenn der NTC jetzt die zulässige Temperatur erreicht hat, wird das Trimmpoti so eingestellt, das das Relais gerade eben nicht einschaltet, also kurz vor dem Schaltpunkt eingestellt lassen.  Wenn jetzt die Temperatur um ca. 10-20 Grad C steigt ( weil z.B. die Luftkühlung der Maschine ausgefallen ist ) schaltet das Relais ein und eine angeschlosene Sirene oder Lüfter usw. schaltet sich dan ein.  Den genauen Schaltpunkt müssen Sie am TRimmpoti ausprobieren, je näher Sie den Schaltpunkt regeln, desto eher wird das Relais auslösen.  Eine Einstellung auf eine bestimmte Gradzahl ist nicht möglich, nur eine ungefährer Annäherung auf vielleicht 10-20°C  Der Elko C4 bestimmt die Geschwindigkeit des Schaltvorgangs und kann durch ändern der Kapazität somit verändert werden.  Optionales Zubehör siehe auch im Zubehör-Register z.B.  Art-Nr 23-847-00094 = Poti Spect.  3299W/64W m. 25 Gang stehend    5K 0,5W Art-Nr 23-896-00220 = Poti Trimmer T10 liegend RM 5/10     5-KOhm = 5K  Schlitz Art-Nr 23-847-00042 = Poti Bourns 3329w  stehend 0,5W   RM2,54     200K Art-Nr 23-896-00280 = Poti Trimmer T10 liegend RM 5/10   500-Kohm (470K) Schlitz Art-Nr 23-847-00123 = Poti Spindeltrimmer liegend 20Umdr. 19mm   470K/500K 0.5W Art-Nr 21-817-00069 = Poti Mono 6mm Achse Kunststoff LIN    4,7K ( 5K ) Art-Nr 21-817-00058 = Poti Mono 4mm Achse Kunststoff LIN  470K

Temperaturschalter schaltet nach einer vorwählbaren Temperatur das Relais ein oder aus. Ideal als Thermostat, Lüfterregelung, Eiswarner, Feuermelder usw. Schaltet nach einer vorwählbaren Temperatur (mittels Poti) das Relais ein oder aus. Ideal als Thermostat, Lüfterregler, Wärmemelder, Eiswarner, Feuermelder usw. Universal Modul ( Fertigmodulk ) Temperaturschalter bzw. Thermostat Einstellbarer elektronischer Temperaturschalter im Bereich 0-100 Grad Durch den integrierten potentialfreien Relaisausgang mit  Schließer oder Öffnerkontakt ( UM-Kontakt ) kann so ziemlich alles an Lasten geschaltet werden. z.B. mit dem Öffnerkontakt können Lüfter im warmen Bereich geschaltet werden oder mit den Schließerkontakt können Lüfter, Signallampe usw. im kalten Bereich in abhängigkeit der eingestellten Temperatur geschaltet werden Der externe Sensor mit nur 5mm Durchmesser kann über die integrierten Schraubklemmen problemlos verlängert werden Der beiligende Sensor kann z.b. in einen Schrumpfschlauch gepackt werden oder auch irgendwo eingegosssen werden dann wird einfach ein zweiadriges Kabel angelötet und mit dem Steuereingang des Moduls verbunden. Technische Daten Betriebsspannung: 12V DC typisch ( 12-15V DC stabilisiert ) Stromverbrauch des Moduls ca. 100mA ohne Last Temperatur-Schaltbereich ca. 0 - 100°C Die eingebaute LED am Controler leuchtet auf, wenn das Modul schaltet Schaltausgang Relaiskontakt 1xUM ( Wechslerkontakt ) max. 5A 230V Der Sensor (DM nur 5mm) kann über ein Standard Litzenkabel mit der Steuerelektronik verbunden werden geprüfte und getestet Länge von 1m ist unproblematisch. Für größere Längen z.B. 5m ist auf eine geschirmte Leitung zu achten !  Weitere Informationen : Der beiliegende KTY Wärmefühler wird über ein zweiadriges Kabel mit dem Modul gemäß Zeichnung verbunden ( siehe auch ewitere Bilder ! )  Der Kopf des Wärmefühlers wird isoliert an der Stelle montiert, wo die Temperatur überwacht werden soll. Bitte achten Sie darauf, dass der Wärmefühler elektrisch isoliert an der zu überwachenden Wärmequelle angebaut wird! Das gilt auch für die Anschlussbeinchen des Wärmefühlers, die voneinander isoliert sein müssen und auch keine elektrische Verbindung zu anderen Teilen bekommen dürfen. Wenn Flüssigkeiten kontrolliert werden sollen, dann sollte der Fühler komplett mit einem wasserdichten Material (z.B. Schmelzkleber) überzogen werden, damit keine Flüssigkeit direkt an den Fühler kommt. Der so isolierte Fühler darf nicht in brennbare oder ätzende Flüssigkeiten getaucht werden! Der Relaiskontakt hat einen Wechsel-Kontakt (1xUM-Kontakt). Je nach Beschaltung kann also eine Last bei Erreichung der eingestellten Temperatur entweder ein– oder ausgeschaltet werden. Hinweis: Wir geben die maximale Kontaktbelastbarkeit des eingebauten Relais mit Belastbarkeit von 5A an. Das eingebaute Relais kann aber tatsächlich mit 230V/AC belastet werden. Dazu müssen aber die VDE-Sicherheitsvorschriften zusätzlich eingehalten werden wie Berührungsschutz, vorgeschaltete Sicherungen usw. Das Modul in der gelieferten Form erfüllt diese Sicherheitsvorschriften nicht (z.B. wegen offenen Anschlusskabeln). Inbetriebnahme: Das Modul wird eingeschaltet, der Körper, an dem der Wärmefühler die Temperatur überwachen soll, wird auf die gewünschte Temperatur gebracht, wo geschaltet werden soll. Mit dem Einstellregler wird dann die gewünschte Schaltschwelle eingestellt (das Trimmpoti verstellen, bis das Modul schaltet). Bitte berücksichtigen Sie bei allen Einstellungen, dass der Temperaturfühler eine gewisse Zeit braucht, bis er die Temperatur angenommen hat (ca. 5 - 20Sek.). Außerdem gibt es ein Schaltfenster von ca. 3 - 6°C. Beispiel: Das Modul schaltet bei der eingestellten Temperatur von ca. 100°C. Dann kann es sein, dass es bei sinkender Temperatur erst bei ca. 94 - 97°C wieder ausschaltet. Die eingebaute LED „Control“ leuchtet auf, wenn das Modul schaltet
