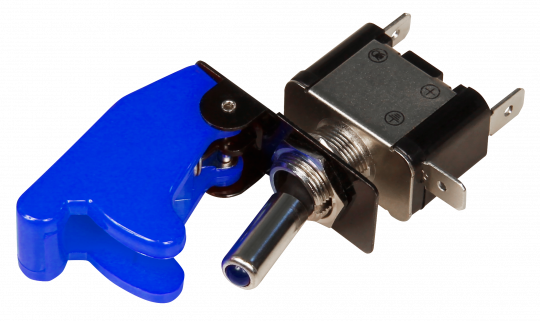

Kippschalter bis 20A belastbar mit integrierter LED Beleuchtung  Dieser Ein-Aus Schalter wird zum Schalten eines Verbrauchers eingesetzt z.B. Beleuchtung im KFZ, Transporter, Caravan, Traktor für Zusatzscheinwerfer, Relais, Motoren usw. 20A KFZ Kippschalter EIN/AUS  Kippschalter für universelle Anwendungen mit besonderem Design Mit Schutzklappe zur Sicherung durch ungewolltes schalten Dieser Ein-Aus Schalter wird zum schalten eines Verbrauchers bis zu 20A eingesetzt z.B. Beleuchtung im KFZ z.B. für Zusatzscheinwerfer, Motoren, Wischer, Lüfter, Klimageräte, Endstufen usw. Technische Daten: Schutzkappe: Blau 1-polig EIN-AUS mit Schaltleistung des Kontaktes bis 20A bei 12V oder 24V DC oder bis 10A bis 125V Anschluss: Steckanschlüsse 6,3 x 0,8mm Schaltkontakt Ausführung: 1-Ein/Aus LED Beleuchtung im Kipphebel integriert  Integrierte blauer LED ( 12V DC 20mA + LED Einsatzereich: 6-15V ) Bei der Verwendung der LED am 24V z.B. LKW bitte einen Vorwiderstand mit 680-Ohm 0,6W zb. Bst Nr 19-913-00200 mitbestellen Zusatzinfos: Die integrierte LED muß nicht zwingend angeschlossen werden. Der Schalter kann natürlich auch nur so alleine verwendet werden.  Das Halteblech mit Schutzkappe kann einfach entfernt werden; wenn Sie den Schalter anderstwitig einbauen müßten Anschlussplan siehe weitere Bilder ( Zeichnung ) Abmessungen : siehe weitere Bilder !  Befestigungsbohrung Durchmesser: 12mm Montageloch: 12,0mm Abmessungen siehe Zeichnung weitere Bilder !  Dieser 20A Kippschalter aus der KS121 Serie ist in folgenden Farben erhältlich :  Bst Nr 95-834-00305 = 20A Kippschalter mit blauer Kappe und blauer LED  Bst Nr 95-834-00306 = 20A Kippschalter mit roter Kappe und roter LED  Bst Nr 95-834-00307 = 20A Kippschalter mit grüner Kappe und grüner LED Bst Nr 95-834-00308 = 35A Kippschalter mit schwarzer Carbon Kappe und weißer LED

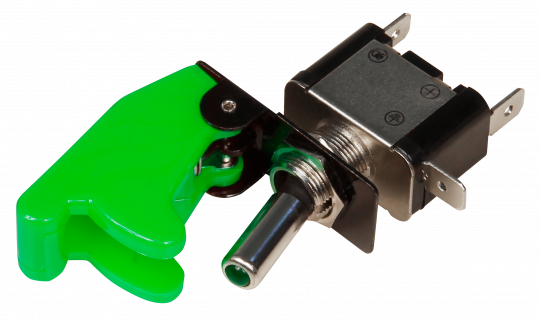

Kippschalter bis 20A belastbar mit integrierter LED Beleuchtung  Dieser Ein-Aus Schalter wird zum Schalten eines Verbrauchers eingesetzt z.B. Beleuchtung im KFZ, Transporter, Caravan, Traktor für Zusatzscheinwerfer, Relais, Motoren usw. 20A KFZ Kippschalter EIN/AUS  Kippschalter für universelle Anwendungen mit besonderem Design Mit Schutzklappe zur Sicherung durch ungewolltes schalten Dieser Ein-Aus Schalter wird zum schalten eines Verbrauchers bis zu 20A eingesetzt z.B. Beleuchtung im KFZ z.B. für Zusatzscheinwerfer, Motoren, Wischer, Lüfter, Klimageräte, Endstufen usw. Technische Daten: Schutzkappe: Grün 1-polig EIN-AUS mit Schaltleistung des Kontaktes bis 20A bei 12V oder 24V DC oder bis 10A bis 125V Anschluss: Steckanschlüsse 6,3 x 0,8mm Schaltkontakt Ausführung: 1-Ein/Aus LED Beleuchtung im Kipphebel Integrierte grüne LED ( 12V DC 20mA + LED Einsatzereich: 6-15V ) Bei der Verwendung der LED am 24V z.B. LKW bitte einen Vorwiderstand mit 680-Ohm 0,6W zb. Bst Nr 19-913-00200 mitbestellen Zusatzinfos: Die integrierte LED muß nicht zwingend angeschlossen werden. Der Schalter kann natürlich auch nur so alleine verwendet werden.  Das Halteblech mit Schutzkappe kann einfach entfernt werden; wenn Sie den Schalter anderstwitig einbauen müßten Anschlussplan siehe weitere Bilder ( Zeichnung ) Abmessungen :  Befestigungsbohrung Durchmesser: 12mm Montageloch: 12,0mm Abmessungen siehe Zeichnung weitere Bilder !   Dieser 20A Kippschalter aus der KS121 Serie ist in folgenden Farben erhältlich :   Bst Nr 95-834-00305 = 20A Kippschalter mit blauer Kappe und blauer LED  Bst Nr 95-834-00306 = 20A Kippschalter mit roter Kappe und roter LED  Bst Nr 95-834-00307 = 20A Kippschalter mit grüner Kappe und grüner LED Bst Nr 95-834-00308 = 35A Kippschalter mit schwarzer Carbon Kappe und weißer LED

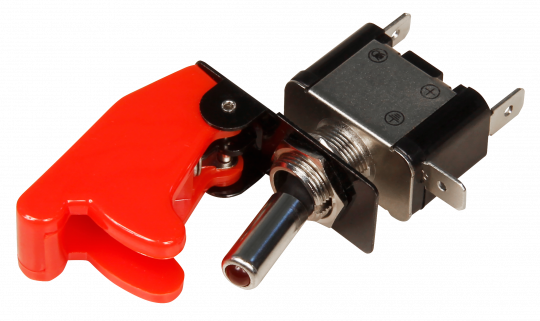

Kippschalter bis 20A belastbar mit integrierter LED Beleuchtung  Dieser Ein-Aus Schalter wird zum Schalten eines Verbrauchers eingesetzt z.B. Beleuchtung im KFZ, Transporter, Caravan, Traktor für Zusatzscheinwerfer, Relais, Motoren usw. 20A KFZ Kippschalter EIN/AUS  Kippschalter für universelle Anwendungen mit besonderem Design Mit Schutzklappe zur Sicherung durch ungewolltes schalten Dieser Ein-Aus Schalter wird zum schalten eines Verbrauchers bis zu 20A eingesetzt z.B. Beleuchtung im KFZ z.B. für Zusatzscheinwerfer, Motoren, Wischer, Lüfter, Klimageräte, Endstufen usw. Technische Daten: Schutzkappe: Rot  1-polig EIN-AUS mit Schaltleistung des Kontaktes bis 20A bei 12V oder 24V DC oder bis 10A bis 125V Anschluss: Steckanschlüsse 6,3 x 0,8mm Schaltkontakt Ausführung: 1-Ein/Aus LED Beleuchtung im Kipphebel Integrierte roter LED ( 12V DC 20mA + LED Einsatzereich: 6-15V ) Bei der Verwendung der LED am 24V z.B. LKW bitte einen Vorwiderstand mit 680-Ohm 0,6W zb. Bst Nr 19-913-00200 mitbestellen Zusatzinfos: Die integrierte LED muß nicht zwingend angeschlossen werden. Der Schalter kann natürlich auch nur so alleine verwendet werden.  Das Halteblech mit Schutzkappe kann einfach entfernt werden; wenn Sie den Schalter anderstwitig einbauen müßten Anschlussplan siehe weitere Bilder ( Zeichnung ) Abmessungen : siehe weitere Bilder !  Befestigungsbohrung Durchmesser: 12mm Montageloch: 12,0mm Abmessungen siehe Zeichnung weitere Bilder !   Dieser 20A Kippschalter aus der KS121 Serie ist in folgenden Farben erhältlich :   Bst Nr 95-834-00305 = 20A Kippschalter mit blauer Kappe und blauer LED  Bst Nr 95-834-00306 = 20A Kippschalter mit roter Kappe und roter LED  Bst Nr 95-834-00307 = 20A Kippschalter mit grüner Kappe und grüner LED Bst Nr 95-834-00308 = 35A Kippschalter mit schwarzer Carbon Kappe und weißer LED

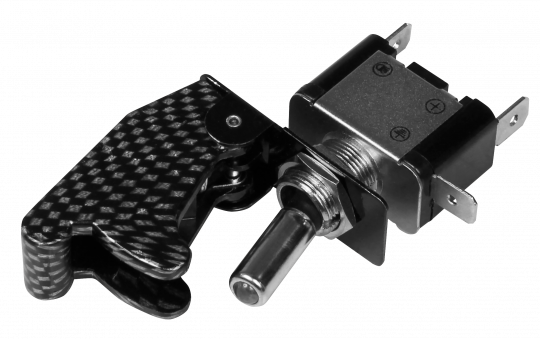

Kippschalter bis 35A belastbar mit integrierter LED Beleuchtung  Dieser Ein-Aus Schalter wird zum Schalten eines Verbrauchers eingesetzt z.B. Beleuchtung im KFZ, Transporter, Caravan, Traktor für Zusatzscheinwerfer, Relais, Motoren usw. 35A KFZ Kippschalter EIN/AUS   Kippschalter für universelle Anwendungen mit besonderem Design Mit Schutzklappe zur Sicherung durch ungewolltes schalten Dieser Ein-Aus Schalter wird zum schalten eines Verbrauchers bis zu 20A eingesetzt z.B. Beleuchtung im KFZ z.B. für Zusatzscheinwerfer, Motoren, Wischer, Lüfter, Klimageräte, Endstufen usw. Technische Daten: Schutzkappe: Schwarz CARBON Look  1-polig EIN-AUS mit Schaltleistung des Kontaktes bis 35A bei 12V oder 24V DC oder bis 15A bis 125V Anschluss: Steckanschlüsse 6,3 x 0,8mm Schaltkontakt Ausführung: 1-Ein/Aus LED Beleuchtung im Kipphebel integriert  Integrierte weisse LED ( 12V DC 20mA + LED Einsatzereich: 6-15V ) Bei der Verwendung der LED am 24V z.B. LKW bitte einen Vorwiderstand mit 680-Ohm 0,6W zb. Bst Nr 19-913-00200 mitbestellen Zusatzinfos: Die integrierte LED muß nicht zwingend angeschlossen werden. Der Schalter kann natürlich auch nur so alleine verwendet werden.  Das Halteblech mit Schutzkappe kann einfach entfernt werden; wenn Sie den Schalter anderstwitig einbauen müßten Anschlussplan siehe weitere Bilder ( Zeichnung ) Abmessungen : siehe weitere Bilder !  Befestigungsbohrung Durchmesser: 12mm Montageloch: 12,0mm Abmessungen siehe Zeichnung weitere Bilder !  Dieser 20A Kippschalter aus der KS121 Serie ist in folgenden Farben erhältlich :  Bst Nr 95-834-00305 = 20A Kippschalter mit blauer Kappe und blauer LED  Bst Nr 95-834-00306 = 20A Kippschalter mit roter Kappe und roter LED  Bst Nr 95-834-00307 = 20A Kippschalter mit grüner Kappe und grüner LED Bst Nr 95-834-00308 = 35A Kippschalter mit schwarzer Carbon Kappe und weißer LED

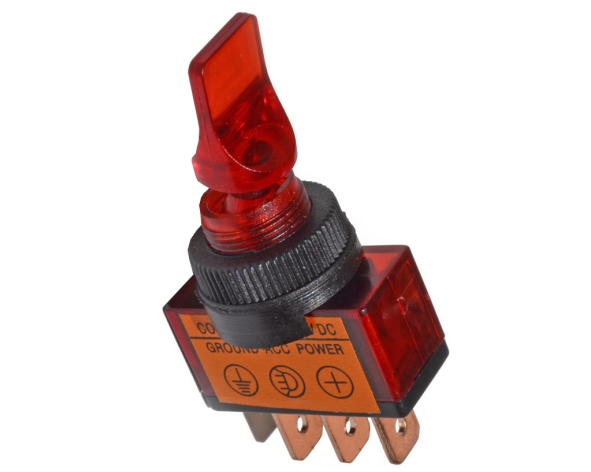

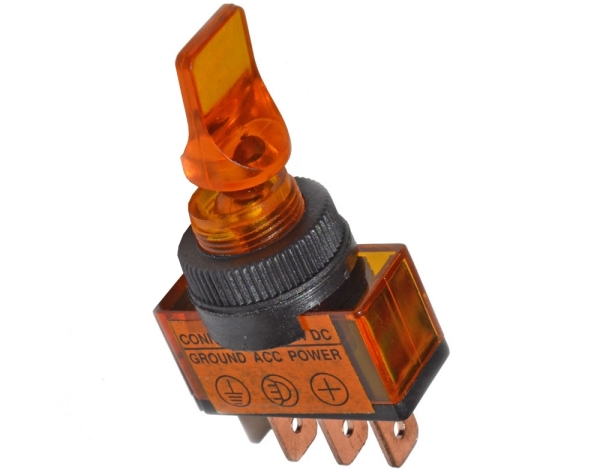

Kippschalter KFZ Schalter / Automotive Switch / Einsatz Auto, KFZ, Caravan, Trike, Motorrad, Boot usw. Kontakt Schliessser / 1-polig EIN-AUS ( On-OFF ) mit integrierter 12V Beleuchtung im Kipphebel Beleuchtungart: Kipphebel beleuchtet Schaltkontakt Ausführung:t Schliessser 1-polig EIN-AUS ( On-OFF ) Kontaktbelastbarkeit Schaltleistung bis 20A Typische Einsatz 12V ( 9-18V DC ) Anschluss: Steckanschlüsse 6,3 x 0,8mm Abmessungen ( Siehe auch Zeichnung ) : Befestigungsbohrung 12mm Durchmesser Korpus: B: 26,2mm T: 12mm Hebellänge: 19mm Gesamtbauhöhe mit Steckkontakten:54mm

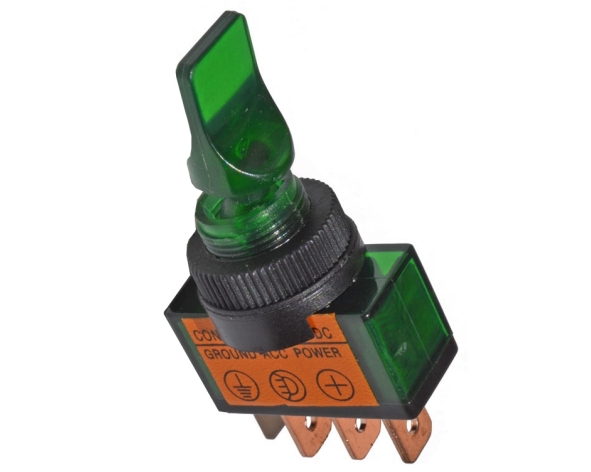

Kippschalter KFZ Schalter / Automotive Switch / Einsatz Auto, KFZ, Caravan, Trike, Motorrad, Boot usw. Kontakt Schliessser / 1-polig EIN-AUS ( On-OFF ) mit integrierter 12V Beleuchtung im Kipphebel Beleuchtungart: Kipphebel beleuchtet Schaltkontakt Ausführung:t Schliessser 1-polig EIN-AUS ( On-OFF ) Kontaktbelastbarkeit Schaltleistung bis 20A Typische Einsatz 12V ( 9-18V DC ) Anschluss: Steckanschlüsse 6,3 x 0,8mm Abmessungen ( Siehe auch Zeichnung ) : Befestigungsbohrung 12mm Durchmesser Korpus: B: 26,2mm T: 12mm Hebellänge: 19mm Gesamtbauhöhe mit Steckkontakten:54mm Erhältlich in den Farben: Rot / Blau / Gelb / Grün

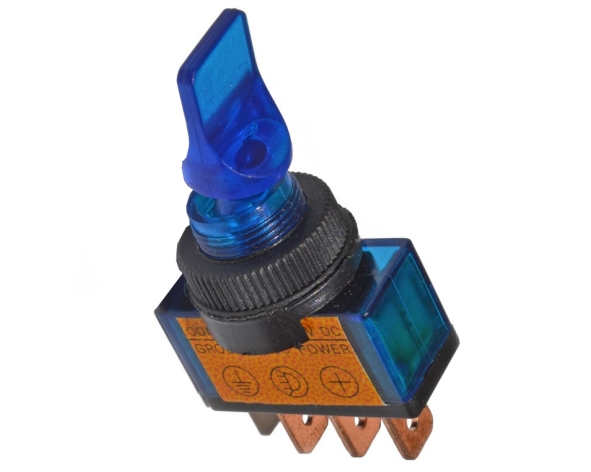

Kippschalter KFZ Schalter / Automotive Switch / Einsatz Auto, KFZ, Caravan, Trike, Motorrad, Boot usw. Kontakt Schliessser / 1-polig EIN-AUS ( On-OFF ) mit integrierter 12V Beleuchtung im Kipphebel Beleuchtungart: Kipphebel beleuchtet Schaltkontakt Ausführung:t Schliessser 1-polig EIN-AUS ( On-OFF ) Kontaktbelastbarkeit Schaltleistung bis 20A Typische Einsatz 12V ( 9-18V DC ) Anschluss: Steckanschlüsse 6,3 x 0,8mm Abmessungen ( Siehe auch Zeichnung ) : Befestigungsbohrung 12mm Durchmesser Korpus: B: 26,2mm T: 12mm Hebellänge: 19mm Gesamtbauhöhe mit Steckkontakten:54mm Erhältlich in den Farben: Rot / Blau / Gelb / Grün

Kippschalter Hebelschalter rastend EIN-AUS mit Wechselschter 1xUM Kipphebel für Zentralbefestigung Funktion: ON - OFF ( Ein-Aus ) Länge des Hebels : 16,4mm ( 17mm Kunststoffhebel ) Korpus-Abmessungen: 25,5mm x 13,7mm ( Tiefe 12,2mm / Tiefe mit Kontakten = 21,5mm ) Reine Gehäuseabmessungen 25.5x13x12,2mmGewinde-DM: 11,9mm / Gewindelänge ca. 9,5mm Frontplattenstärke max. 6mmGehäuseausschnitt: Ø 12,0-12,5mm ( Bohrung in Frontplatte )  Kontakte: 6,3mm Flachsteckkontakte ( 6,3x0,8mm ) Gehäuse-Material PolyamidSchutzklasse / Dichtheitsklasse IP55 Kontakt: Material: Körper Nylon 6.6 / Material: Betätiger Nylon 6.6 Material: Kontakte versilbert / Material: stromführende Teile = Kupferlegierung Max. Kontaktwiderstand = 100mOhm / Isolationswiderstand, min. 20 MOhm Belastbarkeit: 250Vac laut Aufdruck 20A 250VAC / Schaltstrom bei induktiver Last, max. 4A Einschaltstromspitze (EN61058-1) 36A / Einschaltstromspitze: max 36A Betriebstemperaturbereich, Max. 85 °C Approbationen = CSA / ENEC15 / UL / Entflammbarkeit UL94V2

Kippschalter mit Schraubanschluss und Schild 2xWechslerkontakte Kippschalter 2xUM = 2 Wechslerkontakte Schalterstellung ON-OFF-ON (Mittelstellung AUS) Mit Schraubanschlüssen ON-OFF-ON Metallblende Metallhebel 6 Schraubanschlüsse = 6polig  schwere solide Ausführung Belastbarkeit 250Vac 6A oder bei 125V 10A Abmessungen siehe auch weitere Bilder Zeichnung  Abmessungen: 33 x 19mm Länge des Hebels: 53mm Gewindedurchmesser: 12,5mm  Ähnliche Schalter :  Nr. 95-834-00190 = Kipphebel-Taster mit 12,5mm Zentralbefestigung ( 1xUM )  Tast-OFF-TastNr. 95-834-00192 = Kippshebel-Schalter mit 12,5mm Zentralbefestigung ( 1xUM ) ON-OFFNr. 95-834-00036 = Kipphebeltaster mit   6,0mm Zentralbefestigung ( 1xUM )Nr. 95-839-00090 = Kipphebeltaster mit   6,0mm Zentralbefestigung ( 2xUM )Nr. 95-834-00700 = Wippschalter mit Pfeil Symbolen 25x33mm ( 2xUM ) Nr. 95-834-00705 = Wippschalter mit Symbolen II-O-I  25x33mm ( 2xUM )

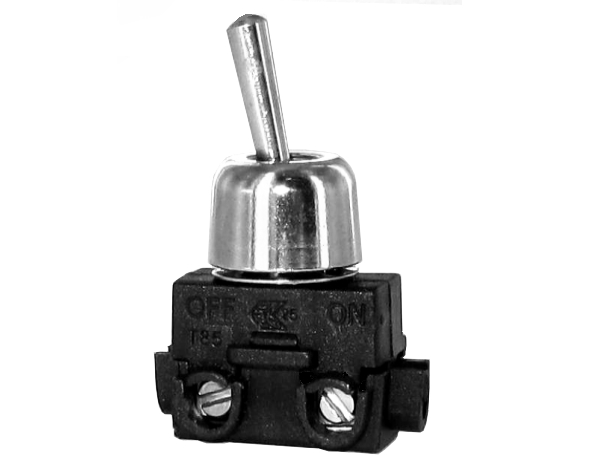

Kippschalter mit Schraubanschluss Kippschalter mit Schraubanschluss Funktion 1pol EIN-AUS Kontaktbelastbarkeit bis 2A 250V AC Schraubanschluss Schlitzschrauben Kabeleinlass bis 1,5qmm Temperatureinsatzbereich T85 Kunststoffgehäuse 94V2 Leben: 10000 Zyklen Abmessungen: Korous 22 x 10mm H: 12mm Befestigungs Durchmesser 6,0mm Gewindelänge 7,2mm 2 Muttern 1x Sechskant und 1x runder Schraubkof. Knebellänge: 12mm ( DM: 3,2mm )

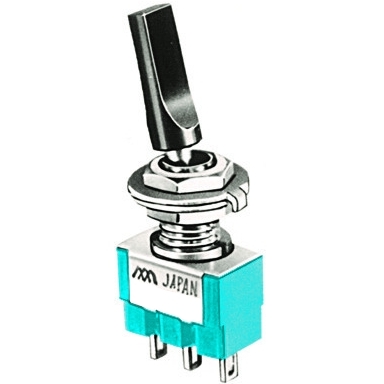

Kippschalter breiter schwarzer Knebel mit Wechsler-Kontakt Kippschalter Ein-Aus mit Wechsler-Kontakt ( 1xUM ) Schwarzer Knebel Kippschalter 1-polig Wechsler-Kontakt EIN-EIN Belastbarkeit 6 A / 125 V AC flacher schwarzer Kunststoffknebel Lötösen Anschluss Montagebohrung 6,2 mm Maße: 13 x 7,8 x 10,4 mm (LxBxH)
