Univ. verwendbare Luftfeuchtesteuerung als Lüfterregelung für 12V, 24V oder 230V Lüfter, Rohrlüfter, Motoren, Heizgeräte usw.   Profi-Luftfeuchteschalter PLS1000 Luftfeuchtesteuerung Taupunktsteuerung Wohnraumlüftung Garagenbelüftung usw.  Mit Hilfe von zwei Sensoren TH-1 ( diese sind im Lieferumfang enthalten ) kann der PLS 1000 die aktuelle relative Luftfeuchtigkeit, sowie die aktuelle Temperatur in zwei Umgebungen messen. Der PLS 1000 ermittelt aus diesen Werten die absolute Luftfeuchtigkeit, sowie die jeweiligen Taupunkte. Anhand dieser Werte können mit Hilfe von 5 integrierten Funktionen (Modi), verschiedene Luftfeuchte, sowie Temperaturregelungen realisiert werden. Raumlüfter für Zu- bzw. Abluft, können direkt über 4 integriertepotentialfreie Relais angesteuert werden. Typische Anwendungen sind, das Messen von Luftfeuchtigkeit und Temperatur, die automatische Belüftung, Trocknung oder Befeuchtung von Räumen, die manuelle Ansteuerungen von Raumlüftern, Rohrmotoren, Einbaulüfter sowie die Realisierung eines 2 Kanal Temperatur- und Feuchteschalters. Technische Daten: 5 verschiedene, frei wählbare Funktionen (Messen, Kellertrocknung, * dT-Belüftung, Temperatur-Feuchte- Schalter, Manuell) Realisierung von Taupunktsteuerungen, Kellerentlüftungen Fernmessung bis 50m über optionales Standard Kabel jederzeit möglich Sensorüberwachung auf Unterbrechung Automatische Feuchteregelung für Bäder, Sanitärräume, Keller, Weinkeller, Küchen, usw. Ansteuerung von Raumlüftern und weiteren Verbrauchern über 4 potentialfreie Relais  Regelung des Raumklimas Hochwertige, langzeitstabile Sensoren im Lieferumfang enthalten Betriebsspannung: 230 V/AC (50 Hz) Stromverbrauch / Leistungsaufnahme: ca. 1W Schaltspannung ( je Relais): max. 230 V/AC max. 12A bis 24 V/DC max. 10A Max. Schaltleistung (gesamt): ca. 2700 VA Temperatur-Messbereich: -40 °C bis +125 °C Feuchtigkeit-Messbereich: 0 % RH bis 100 % RH Im Lieferumfang enthalten sind 2 x TH-1 Sensoren mit 10 Meter Sensorleitung (verlängerbar max. 50 Meter) Schutzart des Gehäuses: IP40 Abmessung Wandgehäuse: 170 x 140 x 68 mm (sowohl für Wand- als auch für Hutschienenmontage geeignet) Abmessung Fühlergehäuse: 67 x 37 x 22 mm

12V Lüfterregelung Lüftersteuerung. Diese preiswerte Lüftersteuerung eignet sich zur temperaturabhängigen Drehzahlregelung von Gleichspannungslüfter mit 12Volt DC und einer maximalen Stromversorgung von bis zu 0,4A = 400mA d.h. Lüfter bis max. 4,8 Watt. Probleme mit Lüftergeräusche bzw. störende Geräte können somit einfach beseitigt werden. Ideal in Verbindung mit PC-Netzteilen, Digitalrecordern, Verstärkern etc. Also alle Geräte mit 12V Lüftern bis 5W Leistung usw. Die Lüfterdrehzahl wird auf ca. 30% reduziert, die NTC Fühlerpille sollte im Luftstrom des Lüfters montiert werden, sollte das Gerät eine höhere Temperatur entwickeln passt sich automatische die Lüfterdrehzahl an bis auf maximimum wenn das Gerät z.B. im Sommer zu warm würde. Durch die kleine und flache Bauform ist dieses Modul universell verwendbar Lieferung erfolgt als SMD-Fertigbaustein mit Temperatursensor Anschlüsse erfolgen über Lötpads siehe weitere Bilder temperaturgeführte Steuerung für DC-Lüfter an 12V Nennspannung zur Minderung des Lüftergeräusches mit NTC als Temperaturfühler für Montage an temperatursensibler Stelle geeignet Befestigung mittels Schraube oder Kabelbinder Befestigung als Kühlfahne ausgelegt Transistor-Linearregelung Betriebsspannung: 12V DC Gleichspannung Belastbarkeit bis max 400mA = 0,4A Lüfterleistung max. 4,8W Ausgangsspannungsbereich, ca.: 5,5...11,4V Spannungsabfall: 0,6V max Spannung am Lüfter bei 48-50°C siehe Regelkurve Abmessunge ca. 42x 8 x 5mm

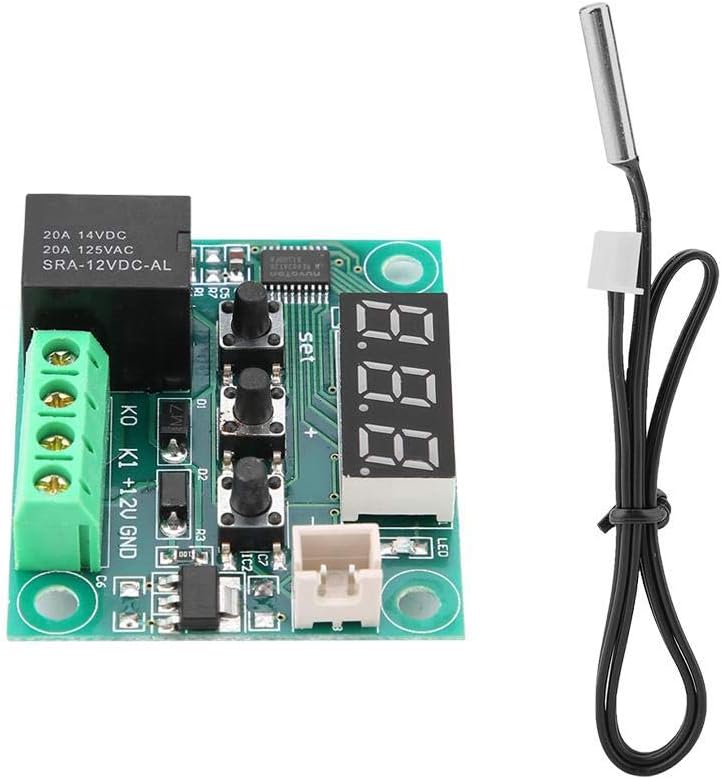

Temperaturregelung -50....+110°C 12Volt DC mit 10K NTC Fühler und LED-Display mit 10A Relais  Universal Temperaturschalter bzw. Thermost mit LED-Display präzisions Temperatur-Steuerung mit LED-Display  Ideal verwendbar als Lüftersteuerung, Lüfterregelung, Caravan, Wohnmobile usw. VIELFÄLTIGE ANWENDUNGEN ... Maschinentemperatur, Klimatechnik.. oder Klimaanlage, Temperaturschutz .... usw.  Universaler Temperaturschalter... hochpräzises digitales Temperaturkontrollmodul mit Schaltrelais Weitere Details : Eingangsspannung: 12Volt DC ( Range 11-16V ) . Stromverbrauch nur 35mA ( 0,035A ), wenn Relais eingeschaltett = 65mA ( 0,065A )  LED-Anzeige: AUS zeigt an, dass das Relais ausgeschaltet ist; Zeigt IMMER an, dass das Relais geschlossen ist. LED: zeigt LL an, was bedeutet, dass der Sensor geöffnet ist; LED zeigt HH an, was bedeutet, dass es außerhalb des Bereichs liegt, Mittels den 3-Tastern kann frei eingestellt werden Temperaturbereich: -50...+110°C. Auflösung: 0,1 °C (-9,9 ~ 99,9 °C), 1 °C (andere Bereiche ab 100°C ) Genauigkeit: 0,1 °C. Aktualisierungsrate: 0,5 s. Hochtemperaturschutz: 0 ~ 110 °C. Messeingang für beiliegenden NTC-Sensor mit 10Kohm wasserdichter NTC Sensor vergossen. 2-adriges Kabel ist verlängerbar Ja Ausgangskontakt 1x Schliesserkontakt ( Ein-Aus ) mit Relaisausgang bis 10A ( 20A ) Belastbarkeit Abmessungen der Platine : ca. 48x40x15mm.

Univ. verwendbare Steuerung bzw. Temperaturregelung z.B. als Lüfterregelung für 12V, 24V oder 230V DC Lüfter, Motoren, Heizgeräte, Kühlgeräte usw.   Lüfteregelung Temperaturschalter Luftfeuchteschalter mit LCD Display. Mit einem Spezialsensor Temperatur messen und verbundene Geräte schalten.  Universal verwendbare Steuerung bzw. Regelung z.B. als Lüfterregelung für 12V, 24V oder 230V Lüfter, Motoren, usw. Lüfter schalten, Motoren schalten, Kühlgeräte schalten, Heizgeräte schalten, UV-Lampen schalten, Infrarotheizung schalten, Entfeuchter schalten, Befeuchter schalten. Universell verwendbare Steuerung mit LCD Display.  Der Temperaturschalter mit vier potentialfreien Relaisausgängen kann mit Hilfe des abgesetzten beiligenden Sensors die aktuelle Temperatur sowie die aktuelle relative Luftfeuchtigkeit messen. Anhand dieser Werte können verschiedene Luftfeuchte- sowie Temperaturregelungen realisiert werden. Raumlüfter für Zu- bzw. Abluft können direkt über 4 integrierte potentialfreie Relais angesteuert werden. Darüber hinaus können verschiedene Geräte angesteuert werden, welche zum Heizen, Kühlen, Entfeuchten oder Befeuchten dienen. Typische Anwendungen sind eine Temperaturregelung im Heiz- oder Kühlbetrieb, das Messen von Temperatur und Luftfeuchtigkeit, sowie eine Raumtrocknung bzw. -entfeuchtung.  Merkmale Direkte Ansteuerung von Raumlüftern und weiteren Verbrauchern über 4 potentialfreie Relais, Automatische Steuerung von „Lüftern- oder Mehrer Lüfter in einer Gruppe" Durch die 4 integrierten Relais können 6VDC, 12VDC, 24VDC oder auch 230VAC Lüfter angesteuert werden Automatische Steuerung von „Kühlen, Heizen“ bzw. „Entfeuchten .... Befeuchten“ Automatische Feuchteregelung für Bäder, Sanitärräume, Keller, Weinkeller, Küchen, usw. Einstellung über Soll-Wert und dessen Differenz-Wert Soll-Wert bzw. Differenz-Wert in 0,1-Schritten einstellbar Sensorüberwachung auf Unterbrechung Beleuchtete LCD-Anzeige. Der im Lieferumfang enthaltene Sensor TH-1, ist in einem robusten Gehäuse inkl. Befestigungsmöglichkeiten untergebracht. Die relative Luftfeuchte kann in einem Bereich von 0 bis 100 % rH, Temperatur von -25 bis +70 Grad Celsius erfasst werden.  Technische Daten: Betriebsspannung: 230V AC (50 Hz) Leistungsaufnahme (Standby): ca. 1 W Ausgang: 4 potentialfreie Relais ( universell verwendbar ) für Verbraucher aller Art  Max. Schaltleistung (gesamt) der Relaiskontakte ca. 2700VA Ausgang über 4 potentialfreie Relais ( siehe auch weitere Bilder Schaltplan )    Belastbarkeit Relaiskontakte bei ohmsche Lasten: 250V AC 12A / 2700 VA oder 24 V/DC / 12 A    Belastbarkeit Relaiskontakte bei induktive Lasten: 250V AC 5A / 1250 VA oder 24 V/DC / 5 A Temperatur-Messbereich: -25 ºC bis +70 ºC Feuchtigkeits-Messbereich: 0 % RH bis 100 % RH Externer Sensor: TH-1 Sensor (im Lieferumfang) Sensorleitung: 10m (bis zu 50m verlängerbar) Abmessungen (Basisgerät) : 170 x 140 x 68 mm Abmessungen (Sensor TH-1): 67 x 37 x 22 mm Betriebstemperatur: -10 ºC bis +50 ºC Schutzart: IP20 Indoor

Temperaturschalter schaltet nach einer vorwählbaren Temperatur ein Relais ... bzw. dann den angeschlossenen Lüfter ein oder aus. Einstellbarer Vario Thermostat bzw. Temperaturwächter für den Schaltschrank bzw. Steuerschrank Steuerung Klimatisierung (Schaltschrank) ideal für das einschalten von Lüftern aller Art Kontakt individuell bereibbar mit AC oder DC da Bimetall-Sprung-Kontakt Hutschienenbauform kleine Bauform nur 17,5mm breite wie ein Sicherungsautomat großer Einstellbereich Temp-Ein. = Einschalttemperatur-Bereich 0-60°C hohe elektrische Lebensdauer Betriebsspannungsunabhängig für Tragschiene .. Hutschienen mit 35mm Baubreite 1x Schließerkontakt Kontaktmaterial: AgNi Dauerstrom, max.: 10A Einschaltstrom, max.: 10A Nennspannung: bis 250V AC Schaltspannung, max.: 250V AC Schaltleistung, max. AC1: 2500VA Schaltleistung, max. AC15 (230V AC): 250VA Max. Schaltstrom DC1 (30/110/220V): 1A/0,3A/0,15A Min Schaltlast (12V/10mA): 500mW Lebensdauer elektrisch: 100x103 Zyklen Betriebstemperaturbereich: -45...+80°C Schutzart: IP20 abmessungen: b: 17,5mm H: 89mm T: 47,8mm

Temperaturschalter schaltet nach einer vorwählbaren Temperatur das Relais ein oder aus. Ideal als Thermostat, Lüfterregelung, Eiswarner, Feuermelder usw. Schaltet nach einer vorwählbaren Temperatur (mittels Poti) das Relais ein oder aus. Ideal als Thermostat, Wärmemelder, Eiswarner, Feuermelder usw. Technische Daten: Bausatz zum selber löten  Betriebsspannung: 12-14V (DC)  Stromaufnahme: max. ca. 100mA Temperatur-Schaltbereich: ca. -30ºC - +150ºC Durch veränderung des Widerstandes RX können 3 Grundbereiche voreingestellt werden  Bereich-1 = +40....bis +150°C = RX = 3Kohm  Bereich-2 =     0....bis + 75°C = RX = 30Kohm Bereich-3 = -30....bis +25°C = RX = 300Kohm  Temperaturfühler: 47K NTC  Relaiskontakt: 1 x Ein (1x Schliesserkontakt)  Kontaktbelastbarkeit Relais: max. 25V 3A Platinengröße: ca. 56 x 27mm Inbetriebnahme und zusätzliche Hinweisse :   Die: Betriebsspannung von 12VDC wird eingeschaltet, der NTC Widerstand wird an der Stelle montiert wo die Temperatur überwacht werden soll.  Der NTC Widerstand kann auch mit einem Anschlußkabel ( Litze ) entfernt von der Platine angeschlossen werden.  Der NTC-Widerstand ist gut wärmeleitend und z.B. an einer Maschine elektrisch gut zu isolieren z.B. mit einen Schrumpfschlauch zu montierren Der NTC kann elektrisch bei " NTCX" oder "NTCX1" an der Platine angelötet ( siehe auch Schaltplan weitere Bilder )   Der NTC-Widerstand und der Widerstand RX-RX1 werden je nach gewünschter Betriebsart mit der Platine verbunden ggf. können Sie dort auch ein weiteres optionales Trimmpoti z.B. 5K und 200K-470K verbauen.  Wenn der NTC jetzt die zulässige Temperatur erreicht hat, wird das Trimmpoti so eingestellt, das das Relais gerade eben nicht einschaltet, also kurz vor dem Schaltpunkt eingestellt lassen.  Wenn jetzt die Temperatur um ca. 10-20 Grad C steigt ( weil z.B. die Luftkühlung der Maschine ausgefallen ist ) schaltet das Relais ein und eine angeschlosene Sirene oder Lüfter usw. schaltet sich dan ein.  Den genauen Schaltpunkt müssen Sie am TRimmpoti ausprobieren, je näher Sie den Schaltpunkt regeln, desto eher wird das Relais auslösen.  Eine Einstellung auf eine bestimmte Gradzahl ist nicht möglich, nur eine ungefährer Annäherung auf vielleicht 10-20°C  Der Elko C4 bestimmt die Geschwindigkeit des Schaltvorgangs und kann durch ändern der Kapazität somit verändert werden.  Optionales Zubehör siehe auch im Zubehör-Register z.B.  Art-Nr 23-847-00094 = Poti Spect.  3299W/64W m. 25 Gang stehend    5K 0,5W Art-Nr 23-896-00220 = Poti Trimmer T10 liegend RM 5/10     5-KOhm = 5K  Schlitz Art-Nr 23-847-00042 = Poti Bourns 3329w  stehend 0,5W   RM2,54     200K Art-Nr 23-896-00280 = Poti Trimmer T10 liegend RM 5/10   500-Kohm (470K) Schlitz Art-Nr 23-847-00123 = Poti Spindeltrimmer liegend 20Umdr. 19mm   470K/500K 0.5W Art-Nr 21-817-00069 = Poti Mono 6mm Achse Kunststoff LIN    4,7K ( 5K ) Art-Nr 21-817-00058 = Poti Mono 4mm Achse Kunststoff LIN  470K

Temperaturschalter schaltet nach einer vorwählbaren Temperatur das Relais ein oder aus. Ideal als Thermostat, Lüfterregelung, Eiswarner, Feuermelder usw. Schaltet nach einer vorwählbaren Temperatur (mittels Poti) das Relais ein oder aus. Ideal als Thermostat, Lüfterregler, Wärmemelder, Eiswarner, Feuermelder usw. Universal Modul ( Fertigmodulk ) Temperaturschalter bzw. Thermostat Einstellbarer elektronischer Temperaturschalter im Bereich 0-100 Grad Durch den integrierten potentialfreien Relaisausgang mit  Schließer oder Öffnerkontakt ( UM-Kontakt ) kann so ziemlich alles an Lasten geschaltet werden. z.B. mit dem Öffnerkontakt können Lüfter im warmen Bereich geschaltet werden oder mit den Schließerkontakt können Lüfter, Signallampe usw. im kalten Bereich in abhängigkeit der eingestellten Temperatur geschaltet werden Der externe Sensor mit nur 5mm Durchmesser kann über die integrierten Schraubklemmen problemlos verlängert werden Der beiligende Sensor kann z.b. in einen Schrumpfschlauch gepackt werden oder auch irgendwo eingegosssen werden dann wird einfach ein zweiadriges Kabel angelötet und mit dem Steuereingang des Moduls verbunden. Technische Daten Betriebsspannung: 12V DC typisch ( 12-15V DC stabilisiert ) Stromverbrauch des Moduls ca. 100mA ohne Last Temperatur-Schaltbereich ca. 0 - 100°C Die eingebaute LED am Controler leuchtet auf, wenn das Modul schaltet Schaltausgang Relaiskontakt 1xUM ( Wechslerkontakt ) max. 5A 230V Der Sensor (DM nur 5mm) kann über ein Standard Litzenkabel mit der Steuerelektronik verbunden werden geprüfte und getestet Länge von 1m ist unproblematisch. Für größere Längen z.B. 5m ist auf eine geschirmte Leitung zu achten !  Weitere Informationen : Der beiliegende KTY Wärmefühler wird über ein zweiadriges Kabel mit dem Modul gemäß Zeichnung verbunden ( siehe auch ewitere Bilder ! )  Der Kopf des Wärmefühlers wird isoliert an der Stelle montiert, wo die Temperatur überwacht werden soll. Bitte achten Sie darauf, dass der Wärmefühler elektrisch isoliert an der zu überwachenden Wärmequelle angebaut wird! Das gilt auch für die Anschlussbeinchen des Wärmefühlers, die voneinander isoliert sein müssen und auch keine elektrische Verbindung zu anderen Teilen bekommen dürfen. Wenn Flüssigkeiten kontrolliert werden sollen, dann sollte der Fühler komplett mit einem wasserdichten Material (z.B. Schmelzkleber) überzogen werden, damit keine Flüssigkeit direkt an den Fühler kommt. Der so isolierte Fühler darf nicht in brennbare oder ätzende Flüssigkeiten getaucht werden! Der Relaiskontakt hat einen Wechsel-Kontakt (1xUM-Kontakt). Je nach Beschaltung kann also eine Last bei Erreichung der eingestellten Temperatur entweder ein– oder ausgeschaltet werden. Hinweis: Wir geben die maximale Kontaktbelastbarkeit des eingebauten Relais mit Belastbarkeit von 5A an. Das eingebaute Relais kann aber tatsächlich mit 230V/AC belastet werden. Dazu müssen aber die VDE-Sicherheitsvorschriften zusätzlich eingehalten werden wie Berührungsschutz, vorgeschaltete Sicherungen usw. Das Modul in der gelieferten Form erfüllt diese Sicherheitsvorschriften nicht (z.B. wegen offenen Anschlusskabeln). Inbetriebnahme: Das Modul wird eingeschaltet, der Körper, an dem der Wärmefühler die Temperatur überwachen soll, wird auf die gewünschte Temperatur gebracht, wo geschaltet werden soll. Mit dem Einstellregler wird dann die gewünschte Schaltschwelle eingestellt (das Trimmpoti verstellen, bis das Modul schaltet). Bitte berücksichtigen Sie bei allen Einstellungen, dass der Temperaturfühler eine gewisse Zeit braucht, bis er die Temperatur angenommen hat (ca. 5 - 20Sek.). Außerdem gibt es ein Schaltfenster von ca. 3 - 6°C. Beispiel: Das Modul schaltet bei der eingestellten Temperatur von ca. 100°C. Dann kann es sein, dass es bei sinkender Temperatur erst bei ca. 94 - 97°C wieder ausschaltet. Die eingebaute LED „Control“ leuchtet auf, wenn das Modul schaltet
