19" Blende 19zoll Einschub Träger mit zur Aufnahme von bis zu 9 aktiven 2 Draht Sendern oder Empfängern (Art.Nr.79-224-05500 oder 79-224-05510)  19Zoll Träger bzw. 19zoll Blenden-Einschub mit 2HE = 2 Höheneinheiten zur Aufnahme von bis zu 9 aktiven 2 Draht Baluns Sendern oder Empfängern z.B. Art.Nr. 79-224-05500 oder 79-224-05510 o.ä. Abmessungen: Breite 19zoll Rack üblich Höhe: 2HE = 88mm

2-Draht Balun mit galvanischer Trennung. Der Balun ist zur Übertragung von Videosignalen über vorhandene Zweidrahtstrecken konzipiert. Mit galvanischer Trennung zur Verwendung bei vorhandenen Brummschleifen, Entstört somit das Bild komplett. Balun-2-Draht Sender mit galvanischer Trennung (passiv), geeignet für analoge Kamerasignale auch für DVR ( Signalart Analog FBAS CVBS Videosignal )  Technischen Voraussetzungen zur Inbetriebnahme: Spannungsfreies verdralltes Adernpaar eines Schwachstromkabels, LAN Kabel oder ähnliche verdrillte Leitungen Max. Entfernung (Farbe 4 MHz / 320 TVL) 300 m Max. Entfernung (Farbe 7 MHz / 560 TVL) 200 m Max. Entfernung (S/W   5 MHz / 400 TVL) 500 m Max. Entfernung (S/W 10 MHz / 800 TVL) 340 m Technische Daten: Passiver Zweidrahtsender mit Trenntrafo Keine Stromaufnahme Bandbreite  20 Hz - 11 MHz 0-3 dB Frequenzgang -20 MHz -0,1 dB Frequenzgang -50 MHz -2,0 dB Betriebsspannung nicht erforderlich Eingangsimpedanz 1Vss an 75 Ohm Ausgangsimpedanz 1Vss symetrisch an 124 Ohm Abmessungen: Länge ohne Kabel: 64mm B: 23mm H: 23mm Anschlüsse: BNC Stecker / 2 Schraubklemmen Optional ideal passendes Gegenstück = 79-224-00217 ( siehe im Zubehör-Register )

2Draht LAN Umsetzer Netzwerk über 2Drähte bis 500m Zweidraht Expander  LAN Netzwerk über 2Draht Leitung bis max 500m über eine 2-Drahtleitung oder Telefonleitung ( siehe weitere Bilder ) Mit diesem Set können Sie über eine vorhandene, freie 2-Draht Leitung ein LAN Netzwerk realisieren  Selbst einfachste, vorhandene 2-Draht Leitungen ab Cat3 und Telefonleitungen sind geeignet Extender point-to-point über 2-Draht Technik  Ideal für Aufzüge, ideal für alte Verkabelung zur Umrüstung auf IP LAN Technik  Ideal für Denkmalgeschütze Bauten wo kein neues Kabel gezogen werden darf  Ideal für Industrie und Gewerbe um die alte Kabel besser zu nutzen auf die aktuelle digitale Technik  IP Kameraübertragung über 2-Draht ohne PoE Versorgung !  Netzwerkgeräte z.B. Wireless Access-Point über 2-Draht PoE usw.  2-Draht Ethernet Extender für point-to-point Anwendungen. Ethernet Extender zur Nutzung der bestehenden 2-Draht Telefonverkabelung oder industriellen Verkabelung kann Ethernet Daten übertagen. Für Anschlussentfernungen bis 500 Metern mit Leistung bis 1500Mbit = 1GBit  einsetzbar.  Die Übertragungsqualität ist abhängig von der verlegten Kabelqualität und dem Querschnitt sowie der verwendeten Anschluss- und Verteilerkomponenten. Die Geräte müssen nicht konfiguriert werden - einfach die 2-Draht Verkabelung und Strom anschließen  Über dieses Bundle ( 2 Geräte ) mit Master- und einem Slaves Modem können in Verbindung über eine einfache 2-Draht Kupferleitung mit einer Länge von bis zu 500m realisiert werden. Bei kurzen Entfernungen ca. 200-Meter sind Bandbreiten von bis zu 1500Mbit = 1,5 Gig/s möglich. Maximale Leitungslänge 2-Draht symetrisch für bis zu 500m Kabellage. Der maximale Datendurchsatz ist Längebabhängig vom Kabel und dessen Querschnitt. Switch mit 4x RJ45 10/100/1000 Mbps Ethernet bereits integriert am Sender / Empfänger Master und Slave Modem nach G.Fast-Standard für hohen Datendurchsatz Bis zu 1,5 Gig Datendurchsatz Supports G.fast 212a Profile Supports High Bandwidth up to 1.5 Gbps (UP/DOWN combined) Support SSH/SSL Security Splitter for analog phone on board RJ-11/Terminal block combo for line port 4x RJ-45 LAN-Ports 10/100/1000Mbps Ports 1x RJ-11 for G.Fast ( 2-Draht Anschluss )  1x RJ-11 Terminal Block  2x USB 3.0 Connectors Technische Details: Konform zu: IEEE802.3, IEEE802.3u Ethernet G993.2 VDSL2 VDSL2 Line Code: Discrete multitone (DMT) modulation VDSL2 Transmission Mode: Packet Transfer Mode (PTM) KEIN ISP BRIDGE-MODEM = ISP-Gate (Internet Service Provider-Gate) nicht wie Fritzbox verwendbar da keine Provider Daten hinterlegbar !  Stromversorgung 12VDC 2,5A externes Netzteil Stromverbrauch: 30Watt maximal Umgebung: Temperatur Betrieb: 0.. 50 °C Luftfeuchtigkeit Betrieb: 10% .... 90% (nicht kondensierend) Lieferung 2x Umsetzer / 2x externes Netzteil / 1x Handbuch

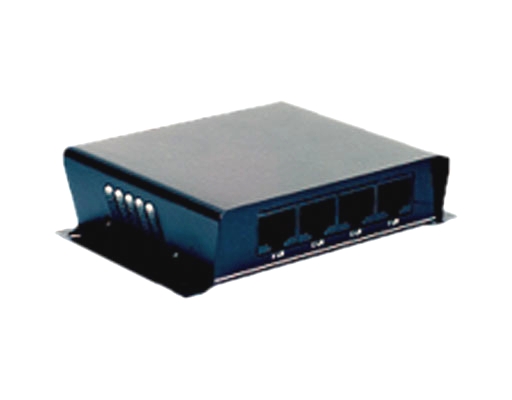

BALUN Video über RJ45 LAN. Bi-Direktionaler Hub für die einfache Signalverteilung auf einem Patch Panel von einer Patch Quelle PSVP = Nr.: 79-340-00100 auf vier einzelne weiterführende Patch Empfänger die jeweils von einem einzelnem 79-340-00200 auf BNC Stecker umgesetzt werden. *** DIESES SYSTEM IST UMKEHRBAR ! **** FUNKTION Bi-direktionaler Hub für Videosignale ANSCHLÜSSE RJ45 Buchsen EMPFOHLENER KABELTYP Twisted Pair ab CAT-5 Kabel VIDEOEINGANG 4x RJ45 VIDEOAUSGANG 1x RJ45 VIDEO BANDBREITE 12 MHz Betriebstemperatur -10°C - +45°C Abmessungen: 110 x 24 x 76mm Abverkauf als Ersatzteil solange Vorrat reicht  weiteres Zubehör ( Gegenspieler ) leider nicht mehr erhältlich = 79-340-00100 war TTP414VD  BNC-Konverter

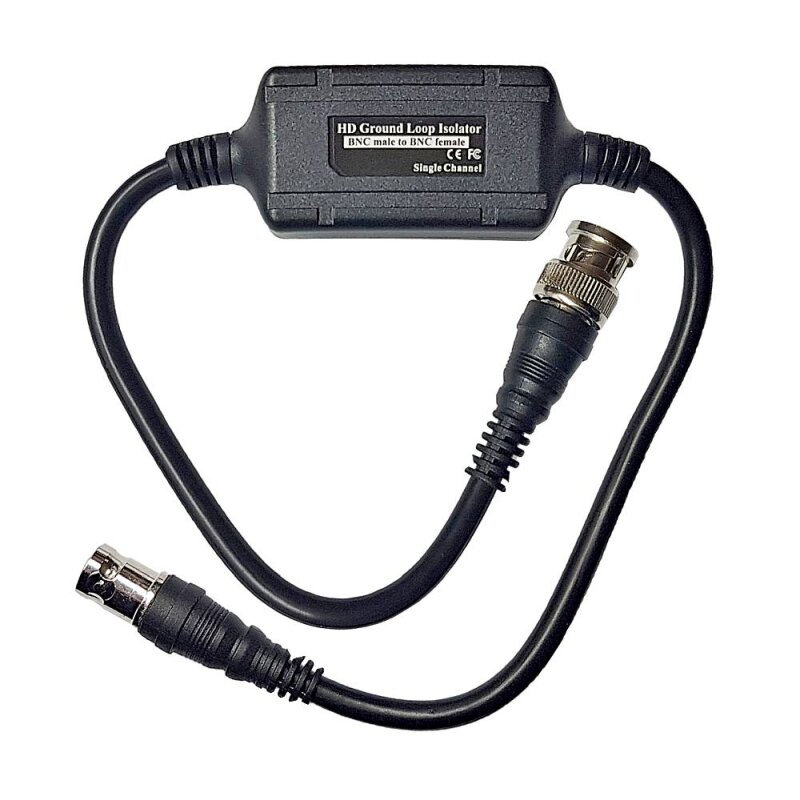

Kamera Signalentstörung / BNC-Massetrenner für die Signalentstörung. Ideal um ein Kamerasignal bzw. ein Videosignal zu entstören, Inteferenzen berseitigen Für AHD, CVI, TVI und CVBS (FBAS) Video-Signale  Das Problem: Verzerrungen im Monitorbild entstehen häufig dadurch, dass bei größeren Entfernungen der Kabel oder unterschiedliche Netzteile mit verschiedenenen Kreisläufen; also unterschiedliche Potentiale am Standort des Monitors oder auch Digitalrecorders, NVR usw. vorhanden sind. Eine weitere Störquelle sind oft Brummspannungen von andere Leitung die auf die Koaxleitung einwirkt.  Dieser Videosignal-Entstörtrafo wird einfach am Kameraausgang zwischen Kamera und Monitor, DVR, Videoserver bzw. Recorder gesteckt. Durch seine geringen Abmessungen lässt sich der Enstörer einfach in bereits vorhandene BNC-Videosysteme integrieren. Passiver HD-Massetrenner galvanische Trennung Enstörtrafo für Koaxialkabel  Für AHD, CVI, TVI und CVBS (FBAS analog) Video-Signale Unterstützt 2K, 1080P, 720P Auflösung Bis zu 200m Entfernung bei RG59 Koax ( getestet )  Bis zu 350m Entfernung bei RG-6 Koax ( getestet )  vermindert um bis zu 99% Interferenzen durch Entstörfiltertechnik mit reinem Video-Trenntrafo   Das Massesignal wir galvanisch getrennt zwischen dem Eingang-Ausgang  Keine Spannungsversorgung erforderlich Technische Daten: Videoeingang BNC Buchse 75-ohm Videoausgang BNC Stecker 75-ohm Für AHD, CVI, TVI und CVBS (FBAS Analoge) Video-Signale geeignet Frequenzbereich: 25-50Mhz  Isolationsspannung: 500VAC or 600Vdc min Isolation Widerstand > 1-Mohm  Ein-/Ausgangswiderstand Input-Output: 75-Ohm  Temperatureinsatzbereich : -20....+55°C  Abmessungen: 70  x 27 x 27mm Je nach schwere des Problemfall eine weitere Zusatzinformation von uns: Mit der Bst Nr 93-400-00850 gibt es einen 12V DC/DC Massetrenner der für den 12V Stromversorgungsweg ideal geignet ist, somit die ideale Kombination um solche Problem zu lösen.  Mit der Bst-Nr 79-224-02151 gibt es auch ein BNC-Signalfilter ( ohne Trennung Ein-Ausgang )

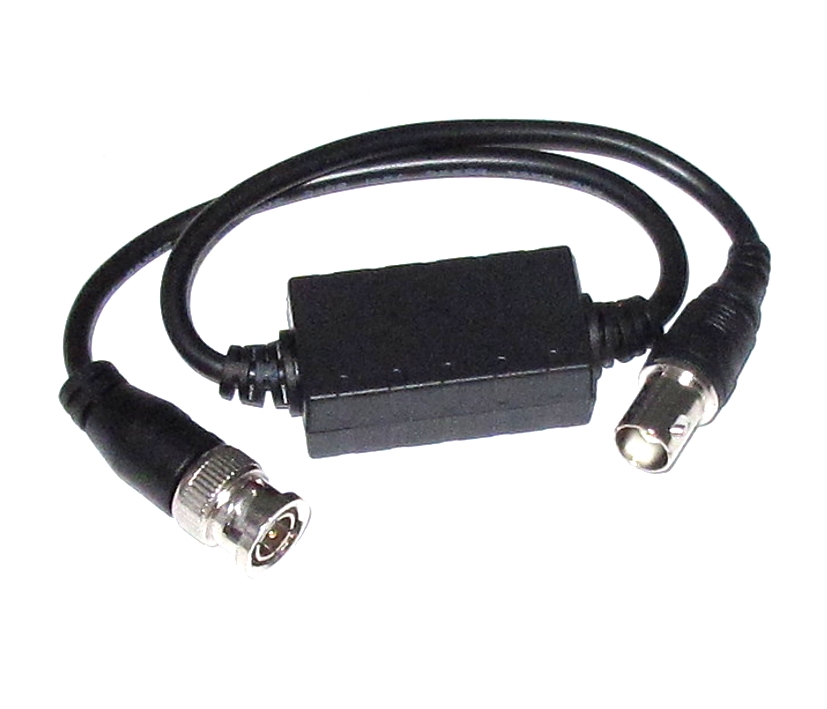

Kamera Signalentstörung / BNC-Massetrenner für die Signalentstörung. Ideal um ein Kamerasignal bzw. ein Videosignal zu entstören, Inteferenzen berseitigen Nur für CVBS ( FBAS ) analoge Videosignale bis 1000TVL  Das Problem: Verzerrungen im Monitorbild entstehen häufig dadurch, dass bei größeren Entfernungen der Kabel oder unterschiedliche Netzteile mit verschiedenenen Kreisläufen; also unterschiedliche Potentiale am Standort des Monitors oder auch Digitalrecorders, NVR usw. vorhanden sind. Eine weitere Störquelle sind oft Brummspannungen von andere Leitung die auf die Koaxleitung einwirkt.  Dieser Videosignal-Entstörtrafo wird einfach am Kameraausgang zwischen Kamera und Monitor, DVR, Videoserver bzw. Recorder gesteckt. Durch seine geringen Abmessungen lässt sich der Enstörer einfach in bereits vorhandene BNC-Videosysteme integrieren. Passiver Massetrenner galvanische Trennung Enstörtrafo für Koaxialkabel  Nur für CVBS ( FBAS analog ) Videosignale geeignet für Kameras bis 1000TVL Bis zu 200m Entfernung bei RG59 Koax ( getestet )  Bis zu 350m Entfernung bei RG-6 Koax ( getestet )   vermindert um bis zu 99% Interferenzen durch Entstörfiltertechnik mit reinem Video-Trenntrafo   Das Massesignal wir galvanisch getrennt zwischen dem Eingang-Ausgang  Keine Spannungsversorgung erforderlich Technische Daten: Videoeingang BNC Buchse 75-ohm Videoausgang BNC Stecker 75-ohm Nur für analoge CVBS ( FBAS ) Videosignale geeignet Impedanz: 75-Ohm Eingang / Ausgang Isolationsspannung: 600V Adapter Dämpfung ca. 0,5dB Isolation Widerstand > 1-Mohm  Ein-/Ausgangswiderstand Input-Output: 75-Ohm  Keine Spannungsversorgung erforderlich Temperatureinsatzbereich : -20....+55°C  Abmessungen: 73  x 28 x 21mm Je nach schwere des Problemfall eine weitere Zusatzinformation von uns: Mit der Bst Nr 93-400-00850 gibt es einen 12V DC/DC Massetrenner der für den 12V Stromversorgungsweg ideal geignet ist, somit die ideale Kombination um solche Problem zu lösen.  Mit der Bst-Nr 79-224-02151 gibt es auch ein BNC-Signalfilter ( ohne Trennung Ein-Ausgang )

Kamera Signalentstörung / BNC-Signalentstörung. Ideal um ein Kamerasignal bzw. ein Videosignal zu entstören, Inteferenzen berseitigen Für AHD, CVI, TVI und CVBS (FBAS) Video-Signale  Das Problem: Verzerrungen im Monitorbild entstehen häufig dadurch, dass bei größeren Entfernungen der Kabel oder unterschiedliche Netzteile mit verschiedenenen Kreisläufen; also unterschiedliche Potentiale am Standort des Monitors oder auch Digitalrecorders, NVR usw. vorhanden sind. Eine weitere Störquelle sind oft Brummspannungen von andere Leitung die auf die Koaxleitung einwirkt.  Dieser Videosignal-Entstörtrafo wird einfach am Kameraausgang zwischen Kamera und Monitor, DVR, Videoserver bzw. Recorder gesteckt und filtert so das Störsignal zu 97% aus dem Videosignal heraus. Durch seine geringen Abmessungen lässt sich der Enstörer einfach in bereits vorhandene Videosysteme integrieren. Passiver HD-Enstörtrafo für Koaxialkabel  Für AHD, CVI, TVI und CVBS (FBAS analog) Video-Signale Unterstützt 4K, 2K, 1080P, 720P Auflösung Bis zu 200m Entfernung bei RG59 Koax ( getestet )  Bis zu 350m Entfernung bei RG-6 Koax ( getestet )   vermindert um bis zu 97% Interferenzen durch Entstörfiltertechnik mit LC-Kombinationen  Das Massesignal bleibt 1:1 erhalten ( kein Massetrenner )  Keine Spannungsversorgung erforderlich Technische Daten: Videoeingang BNC Buchse 75-ohm Videoausgang BNC Stecker 75-ohm Für AHD, CVI, TVI und CVBS (FBAS Analoge) Video-Signale geeignet Frequenzbereich: 0-65Mhz  Isolationsspannung: 500VAC or 800Vdc min ESD Priection: per IEC61000-4-2 Elektrostatische Entladung (ESD) Contact Entladung 600V; Luft Entladung: 8000V Surge protection 4KV 10/700us, per IEC61000-4-5 Isolation Widerstand > 1-Mohm  Ein-/Ausgangswiderstand Input-Output: 75-Ohm  Temperatureinsatzbereich : -20....+55°C  Abmessungen: 42  x 25x 16mm Zusatzinformation ( sogar von uns getestet ) Dieser Enstörfilter unterstützt auch PTZ Signale über RG59 Koax also UTC, COC ( Config over Coax )  für das On Screen Einstellmenü ( OSD ) der Kamera bzw. auch Motorzoom, PTZ wenn in der Kamera dieses Funktionen integriert ist.  Je nach schwere des Problemfall eine weitere Zusatzinformation von uns: Mit der Bst Nr 93-400-00850 gibt es einen 12V DC/DC Massetrenner der für den 12V Stromversorgungsweg ideal geignet ist, somit die ideale Kombination um solche Problem zu lösen.  Mit der Bst-Nr 79-224-02150 gibt es auch ein BNC-Massetrenner ( galvanischer Trennung Ein-Ausgang )

HD Balun für TVI CVI AHD Signale bis 5MP CVBS FBAS Zweidraht Konverter HD Balun 2-Drahtübertrager für digitale Signale AHD, CVI, TVI und auch analoge Video Signale ( CVBS, FBAS, Video ) als Sender oder Empfänger einsetzbar Zum Anschluß eignen sich alle verdrallten LAN-, Fernmeldekabel. Durch ein mehrpaariges Kabel können mehrere 2-Drahtstrecken geführt  werden, wenn bei allen Strecken das Videosignal im Kabel in dieselbe Richtung übertragen wird und in einen Viererdrall nun jeweils ein Kabelpaar für die Videoübertragung benutzt wird. Der HD 2-Drahtübertrager kann sowohl als Sender oder als Empfänger eingesetzt werden. Jede 2-Drahtleitung muß sowohl mit einem Sender als auch einem Empfänger abgeschlossen werden. Die maximal mögliche Länge hängt von der Beschaffenheit des verwendeten Fernmeldekabels ab. Größere Entfernungen als in der nachstehenden Tabelle angegeben, sind mit aktiven Zweidrahtübertragern zu realisieren. Der HD Zweidrahtübertrager für Kameraauflöungen bis 5MP wird in einem Kunststoffgehäuse mit abgesetztem BNC-Stecker und Klemmen zur 2-Drahtübertragung geliefert. Das Gehäuse ist für den Gebrauch in Innenräumen bzw. zum Einbau in ein wetterfestes Gehäuse geeignet Passiver Balun Zweidraht Als Sender oder Empfänger verwendbar Keine Stromaufnahme Verwendbar für Kameras bis 5MP also 1MP, 2MP, 3MP, 4MP max 5MP Signalform HD CVI oder TVI bei 720p Auflösung: max. 300m Signalform HD CVI oder TVI bei 1080p Auflösung: max. 200m Signalform AHD bei Auflösung 720p / 960p / 1080p: max. 200m Betriebsspannung: nicht erforderlich Als Sender      Eingangsimpedanz 75 Ohm / BNC-Stecker                       Ausgangsimpedanz 100 Ohm / 2 Klemmen Als Empfänger Eingangsimpedanz 100 Ohm / 2 Klemmen                       Ausgangsimpedanz 75 Ohm / BNC-Stecker Abmessungen (LxBxH):  50 mm (170mm mit Kabel) x 16mm x 17mm    Anschluß an Kamera/Rekorder/Monitor: BNC-Stecker mit 8cm Kabel Anschluß für verdrilltes LAN-Kabel, Litzenkabel, 2-Drahtkabel: 2 Klemme  ZUSATZINFO : Es gibt weitere HD-2-Draht Balune wie folgt :   Bst-Nr 79-224-00216 = HD-Balun bis 8MP Digital Analog Analog CVBS = FBAS Video  Bst-Nr 79-340-01000 = HD-Balun bis 5MP Digital Analog Analog CVBS = FBAS Video   Zusatzinformation für großere Reichweiten als Industrieausführung empfehlen wir bis 600m 2-Draht Einsatz :  Bst Nr 79-224-05560 = aktiver HD Balun Empfänger für TVI CVI AHD 2Draht Konverter Zweidraht HD Umsetzer ( max 600m )  Bst Nr 79-224-05572 = aktiver HD Balun Sender für TVI CVI AHD 2Draht Konverter Zweidraht HD Umsetzer ( max 600m )

HD Balun für TVI CVI AHD Signal bis 8MP oder CVBS FBAS Zweidraht Konverter HD Balun 2-Drahtübertrager für digitale Signale AHD, CVI, TVI und auch analoge Video Signale ( CVBS, FBAS, Video ) als Sender oder Empfänger einsetzbar Zum Anschluß eignen sich alle verdrallten LAN-, Fernmeldekabel. Durch ein mehrpaariges Kabel können mehrere 2-Drahtstrecken geführt  werden, wenn bei allen Strecken das Videosignal im Kabel in dieselbe Richtung übertragen wird und in einen Viererdrall nun jeweils ein Kabelpaar für die Videoübertragung benutzt wird. Der HD 2-Drahtübertrager kann sowohl als Sender oder als Empfänger eingesetzt werden. Jede 2-Drahtleitung muß sowohl mit einem Sender als auch einem Empfänger abgeschlossen werden. Die maximal mögliche Länge hängt von der Beschaffenheit des verwendeten Fernmeldekabels ab. Größere Entfernungen als in der nachstehenden Tabelle angegeben, sind mit aktiven Zweidrahtübertragern zu realisieren. Der HD Zweidrahtübertrager für Kameraauflöungen bis 5MP wird in einem Kunststoffgehäuse mit abgesetztem BNC-Stecker und Klemmen zur 2-Drahtübertragung geliefert. Das Gehäuse ist für den Gebrauch in Innenräumen bzw. zum Einbau in ein wetterfestes Gehäuse geeignet Passiver Balun Zweidraht Als Sender oder Empfänger verwendbar Keine Stromaufnahme Verwendbar für Kameras bis 5MP also 1MP, 2MP, 3MP, 4MP, 5MP max 8MP Signalform     HD-TVI   bei 8MP : Max. 150m    HD-AHD bei 8MP : Max. 200m    HD-CVI  bei 8MP : Max. 250m    CVBS = FBAS Video = NTSC/PAL = Max 400m Betriebsspannung: nicht erforderlich Als Sender      Eingangsimpedanz 75 Ohm / BNC-Stecker                       Ausgangsimpedanz 100 Ohm / 2 Klemmen Als Empfänger Eingangsimpedanz 100 Ohm / 2 Klemmen                       Ausgangsimpedanz 75 Ohm / BNC-Stecker Abmessungen (LxBxH):   30mm x 16mm x 17mm    Anschluß an Kamera/Rekorder/Monitor: BNC-Stecker mit 8cm Kabel Anschluß für verdrilltes LAN-Kabel, Litzenkabel, 2-Drahtkabel: 2 Klemme  ZUSATZINFO : Es gibt weitere HD-2-Draht Balune wie folgt :   Bst-Nr 79-224-00216 = HD-Balun bis 8MP Digital Analog Analog CVBS = FBAS Video  Bst-Nr 79-340-01000 = HD-Balun bis 5MP Digital Analog Analog CVBS = FBAS Video   Zusatzinformation für großere Reichweiten als Industrieausführung empfehlen wir bis 600m 2-Draht Einsatz :  Bst Nr 79-224-05560 = aktiver HD Balun Empfänger für TVI CVI AHD 2Draht Konverter Zweidraht HD Umsetzer ( max 600m )  Bst Nr 79-224-05572 = aktiver HD Balun Sender für TVI CVI AHD 2Draht Konverter Zweidraht HD Umsetzer ( max 600m )

2K 4K HD Balun Zweidrahtübertragung Set für Kamera Videosignale AHD TVI CVI CVBS Video FBAS  Zweidraht Unit Sender mit Empfänger passiv (Set mit 2 Stück) Zweidraht Übertragseinheit für verdrillte Schwachstromkabel oder auch LAN Cat Kabel Cat-2, Cat-3, Cat-4, Cat-5, Cat-5a, Cat-6, Cat-6a, Cat-7 Netzwerkkabel Kabel. Es wird nur eine verdrilltes Adernpaar benötigt.  2-Draht Übertragung bis 4K HD Auflösung bis max 8MP Kameras geeignet  Bildübertragung bzw. Videoübertragung für bis zu 400m über 2-Drähte bzw. Zweidrahtlitzen   Balun = Umwandler für Bildsignale auf Zweidraht-Technik statt RG59 Koax Ideal um eine Koax RG59 z.B. Kameraausgang auf Zweidraht Kabel umzusetzten BNC Stecker auf 2polige Steckklemme für Litzen oder Drähte  Impedanz: 75-Ohm / Störabstand 60dB Passiv = keine Stromversorgung nötig Für Kamera Videosignalarten AHD oder TVI oder CVI oder CVBS Video FBAS  Machbare, übertragbare Auflöungen 720P / 1080P / 4MP / 5MP / 6MP / 8MP / 4K 2-Draht Distanz bei CVI und Auflösung  720p : max 400m 2-Draht Distanz bei CVI und Auflösung 1080p : max 250m 2-Draht Distanz bei CVI und Auflösung      4K : max 200m unter optimalen Bedigungen ( Schirmgrad )  2-Draht Distanz bei TVI und Auflösung   720p : max 400m 2-Draht Distanz bei TVI und Auflösung 1080p : max 250m 2-Draht Distanz bei AHD und Auflösung  720p : max 400m 2-Draht Distanz bei AHD 1und Auflösung 1080p : max 250 m Kurzfassung  Bei 720P: max. 400m Kabel über 2-Drähten Bei 1080P: max. 250m Kabel über 2-Drähten Bei 4MP: max. 200m Kabel über 2-Drähten Bei 6MP / 4K Auflösung bis zu max. 150-180m Kabel über 2-Drähten ( je nach Kabelart )  Bei 8MP / 4K Auflösung bis zu max. 130-150m Kabel über 2-Drähten ( je nach Kabelart )  Mit zunehmender Auflösung verkürzt sich die Kabelstrecke natürlich Zusatzinfo: Die Steuerfunktionen über Coaxtron z.B. bei Motorzoomkameras von einem DVR bleiben bei diesem 4K HD Balun über 2-Draht zu Koax erhalten   Betriebstemperatur: -10 bis +70°C Abmessungen: 19x16x39 mm (HxBxT, ohne Anschlüsse) Gewicht: 46g Weitere hilfreiche Adapter sind hierzu erhältlich; für den Fall das Sie einen Adapter überhaupt benötigen ( ggf. dann Bst Nr unter Suche eingeben ) :  Bst Nr.: 39-851-00016 = Adapter BNC Verbinder = Doppelkupplung   Bst Nr.: 51-813-00100 = Adapter BNC-Kupplung auf Cinch-Stecker Bst Nr.: 51-813-00180 = Adapter BNC-Kupplung auf F-Kupplung Bst Nr.: 81-863-00100 = Adapter BNC-Kupplung auf N-Stecker Bst Nr.: 51-813-00002 = Adapter BNC-Kupplung auf PL259 Stecker  Bst Nr.: 41-153-00710 = Adapter BNC-Kupplung auf SMA-Stecker

Aktiver Balun AHD TVI CVI Zweidrahtübertragungswandler AHD Verstärker Der Balun ist zur Übertragung von Videosignalen über vorhandene Zweidrahtstrecken konzipiert. Aktiver Balun SENDER für grosse Kabel-Reichweiten über 2-Draht Technik Primär geeignet für alle digitalen Art von Videosignalen ( AHD / TVI / CVI )   auch geeignet für Analog Videosignale wie CVBS / FBAS   Aktiver HD-2 Draht Sender Aktiv Balun Sender Der Balun ist zur Übertragung von digitalen Videosignalen ( AHD TVI CVI CVBS ) über vorhandene Zweidrahtstrecken konzipiert. Aktiver SENDER für größere Reichweiten. Max. Entfernung über geschirmtes 2-Draht oder CAT5e / CAT6 (UTP) HD-AHD bis zu 300m mit passivem Empfänger = Bst Nr 79-340-01000 2-Draht oder CAT5e / CAT6 (UTP) HD-CVI bis zu 400m mit passivem Empfänger = Bst Nr 79-340-01000 2-Draht oder CAT5e / CAT6 (UTP) HD-TVI bis zu 300m mit passivem Empfänger = Bst Nr 79-340-01000 oder 2-Draht oder CAT5e / CAT6 (UTP) HD-AHD bis zu 600m mit aktivem Empfänger = Bst Nr 79-224-05560 2-Draht oder CAT5e / CAT6 (UTP) HD-CVI bis zu 600m mit aktivem Empfänger = Bst Nr 79-224-05560 2-Draht oder CAT5e / CAT6 (UTP) HD-TVI bis zu 500m mit aktivem Empfänger = Bst Nr 79-224-05560 Für HD-AHD, HD-CVI und HD-TVI Signale bis zu 600m und auch CVBS ( FBAS-Video ) bis max 1000m  Unterstützt bei HD = 1080P und 720P Auflösung Verstärkung in drei Stufen einstellbar je nach Kabelänge ( L= 6dB, M= 9dB, H= 11dB ) Kleines Kunststoffgehäuse LED Bereitschaftsanzeige Grün LED Spannungsversorgung AN Anschlüsse: Videoeingang BNC-Buchse Impedanz 75-Ohm 1Vss Videoausgang Schraubklemme 100-Ohm 12V DC Anschluss Schraubklemme Abmesungen: B: 58mm H: 42mm T: 49mm Betriebsspannung : 12V DC 100mA 1,2W Lieferung inkl. 12V 500mA Steckernetzteil (5,5/2,1mm) Optionaler zwingend nötig = AHD-TVI-CVI Zweidrahtempänger (passiv oder aktiv) passende HD Signal Empfänger: Bst Nr 79-340-01000 = passiver HD Balun für TVI CVI AHD CVBS 2Draht Konverter Zweidraht HD Umsetzer ( max 300m ) Bst Nr 79-224-05560 = aktiver HD Balun Empfänger für TVI CVI AHD ( max 600m ) und CVBS ( max 100m ) 2-Draht Empfänger Konverter Zweidraht HD Umsetzer    Zusatzinformationen: zum Anschluss eignen sich alle verdrillten Fernmeldekabel, Patchkabel, LAN-Kabel wie Cat-2, Cat-3, Cat-5, Cat-5A, Cat-6, Cat-6A und auch Cat-7. Durch ein mehrpaariges Kabel können auch mehrere 2-Drahtstrecken geführt werden, wenn bei allen Strecken das Videosignal im Kabel in die selbe Richtung übertragen wird und im Vieredrall nur jeweils ein Kabelpaar für die Videoübertragung benutz wird. Die für die Videoübertragung nicht genutzen Paare vom Kabel können zusätzlich z.B. für die 12V oder 24V Spannungsversorgung gesondert verwendet werden. Die maximale Länge hängt von der Beschaffenheit des verwendeten Kabels und dem geforderten Frequenzgang des Videosignals ab.

Aktiver Balun Zweidrahtübertragungswandler. 19zoll fähig  Der Balun ist zur Übertragung von Videosignalen über vorhandene Zweidrahtstrecken konzipiert. Aktiver Balun EMPFÄNGER für grosse Kabel-Reichweiten Geeignet nur für analoge Videosignalen ( Video / FBas / PAL / NTSC / SECAM ) nicht geeignet für AHD-CVI-TVI-SDI Max. Entfernung (Farbe 4MHz / 320 TVL) max 1500m Max. Entfernung (Farbe 7MHz / 560 TVL) max 1000m Max. Entfernung (S/W   5MHz / 400 TVL) max 2400m Max. Entfernung (S/W 10MHz / 800 TVL) max 1900m Über den Schiebeschalter ist eine Automatischer Kabel-Ausgleich einstellbar Automatischer Ableich = Stufe-1 Automatischer Ableich = Stufe-2 Bandbreite: 0-10Mhz Eingangsimpedanz: 124-Ohm Symetrisch ( 2 Schraubklemmen ) Ausgangsimdedanz: 75-Ohm 1Vss ( BNC ) Versorgungsspannung: 12-17V DC 40-500mA ( 2 Schraubklemmen ) Kunstoffgehäuse Rückseite geschlossen Ideal zum anschrauben oder für die Montage in optionale 19zoll Trägerblende Abmessungen: B: 43mm H: 30mm L: 49mm mit Bef.Laschen: 73mm Bauhöhe mit BNC Kupplung 45nmm Lieferung inkl. 230VAC (100-240V) Netzteil 12V 500mA auf Litzenkabel Optional erhältliches Zubehör ( siehe auch im Zubehör-Register unten )  Bst Nr.: 79-224-05500 = passender Balun Aktiv Sender selbe Bauform Bst Nr.: 79-224-05530 = 19zoll Blende Trägerblende für Rackeinbau wenn mehrere Aktive Balun eingesetzt werden müssen ( Siehe auch weitere Bilder ) Zusatzinformationen: zum Anschluss eignen sich alle verdrillten Fernmeldekabel, Patchkabel, LAN-Kabel wie Cat-2, Cat-3, Cat-5, Cat-5A, Cat-6, Cat-6A und auch Cat-7. Durch ein mehrpaariges Kabel können auch mehrere 2-Drahtstrecken geführt werden, wenn bei allen Strecken das Videosignal im Kabel in die selbe Richtung übertragen wird und im Vieredrall nur jeweils ein Kabelpaar für die Videoübertragung benutz wird. Die für die Videoübertragung nicht genutzen Paare vom Kabel können zusätzlich z.B. für die 12V oder 24V Spannungsversorgung gesondert verwendet werden. Die maximale Länge hängt von der Beschaffenheit des verwendeten Kabels und dem geforderten Frequenzgang des Videosignals ab. Der aktive Empfänger ( Bst Nr.: 79-224-05510 ) kann auch als Zwischenverstärker betrieben werden, wodurch die in der Tabelle angegebnenen Entfernungen beliebig verlängert werden können.   Zusatzinformation für großere Reichweiten und digitale Signale AHD - TVI - CVI als Industrieausführung empfehlen wir bis 600m 2-Draht Einsatz :  Bst Nr 79-224-05560 = aktiver HD Balun Empfänger für TVI CVI AHD 2Draht Konverter Zweidraht HD Umsetzer ( max 600m )  Bst Nr 79-224-05572 = aktiver HD Balun Sender für TVI CVI AHD 2Draht Konverter Zweidraht HD Umsetzer ( max 600m )

Aktiver Balun Zweidrahtübertragungswandler. 19zoll fähig  **** n.m.l. Nachfolger = 79-224-05572 *** Komi AHD- TVI - CVI - CVBS ****  Der Balun ist zur Übertragung von Videosignalen über vorhandene Zweidrahtstrecken konzipiert. Aktiver Balun Sender für grosse Kabel-Reichweiten Geeignet nur für analoge Videosignalen ( Video / FBas / PAL / NTSC / SECAM ) nicht geeignet für AHD-CVI-TVI-SDI Max. Entfernung (Farbe 4MHz / 320 TVL) max 1500m Max. Entfernung (Farbe 7MHz / 560 TVL) max 1000m Max. Entfernung (S/W   5MHz / 400 TVL) max 2400m Max. Entfernung (S/W 10MHz / 800 TVL) max 1900m Über den Schiebeschalter ist eine Ausgangssignalanpassung einstellbar Videoverstärkung über Schiebeschalter: L  = - 6dB Videoverstärkung über Schiebeschalter: M = + 3dB Videoverstärkung über Schiebeschalter: H = + 6dB Bandbreite: 0-10Mhz Eingangsimdedanz: 75-Ohm 1Vss ( BNC ) Ausgangsimpedanz: 124-Ohm Symetrisch ( 2 Schraubklemmen ) Versorgungsspannung: 12-17V DC 40-500mA ( 2 Schraubklemmen ) Kunstoffgehäuse Rückseite geschlossen Ideal zum anschrauben oder für die Montage in optionale 19zoll Trägerblende Abmessungen: B: 43mm H: 30mm L: 49mm mit Bef.Laschen: 73mm Bauhöhe mit BNC Kupplung 45nmm Lieferung inkl. 230VAC (100-240V) Netzteil 12V 500mA auf Litzenkabel Optional erhältliches Zubehör ( siehe auch im Zubehör-Register unten )  Bst Nr.: 79-224-05510 = passender Balun Aktiv Empfänger selbe Bauform Bst.Nr.: 79-224-00217 = passender Balun passiv Empfänger nur 1000m Bst Nr.: 79-224-05530 = 19zoll Blende Trägerblende für Rackeinbau wenn mehrere Aktive Balun eingesetzt werden müssen ( Siehe auch weitere Bilder ) Zusatzinformationen: zum Anschluss eignen sich alle verdrillten Fernmeldekabel, Patchkabel, LAN-Kabel wie Cat-2, Cat-3, Cat-5, Cat-5A, Cat-6, Cat-6A und auch Cat-7. Durch ein mehrpaariges Kabel können auch mehrere 2-Drahtstrecken geführt werden, wenn bei allen Strecken das Videosignal im Kabel in die selbe Richtung übertragen wird und im Vieredrall nur jeweils ein Kabelpaar für die Videoübertragung benutz wird. Die für die Videoübertragung nicht genutzen Paare vom Kabel können zusätzlich z.B. für die 12V oder 24V Spannungsversorgung gesondert verwendet werden. Die maximale Länge hängt von der Beschaffenheit des verwendeten Kabels und dem geforderten Frequenzgang des Videosignals ab. Der aktive Empfänger ( Bst Nr.: 79-224-05510 ) kann auch als Zwischenverstärker betrieben werden, wodurch die in der Tabelle angegebnenen Entfernungen beliebig verlängert werden können. Zusatzinformation für großere Reichweiten und digitale Signale AHD - TVI - CVI - CVBS als Industrieausführung empfehlen wir bis 600m 2-Draht Einsatz :  Bst Nr 79-224-05560 = aktiver HD Balun Empfänger für TVI CVI AHD CVBS 2Draht Konverter Zweidraht HD Umsetzer ( max 600m )  Bst Nr 79-224-05572 = aktiver HD Balun Sender für TVI CVI AHD CVBS 2Draht Konverter Zweidraht HD Umsetzer ( max 600m )

Aktiver Balun AHD TVI CVI Zweidrahtübertragungswandler.  Der Balun ist zur Übertragung von Videosignalen über vorhandene Zweidrahtstrecken konzipiert. Aktiver Balun EMPFÄNGER für grosse Kabel-Reichweiten Geeignet für alle digitalen Art von Videosignalen ( AHD / TVI / CVI ) Aktiver HD-2 Draht Empfänger Aktiv Balun Empfänger Der Balun ist zur Übertragung von digitalen Videosignalen ( AHD TVI CVI ) über vorhandene Zweidrahtstrecken konzipiert. Aktiver Empfänger für größere Reichweiten. Max. Entfernung über geschirmtes 2-Draht oder CAT5e / CAT6 (UTP) HD-AHD bis zu 300m mit passivem Sender = Bst Nr 79-340-01000 2-Draht oder CAT5e / CAT6 (UTP) HD-CVI bis zu 400m mit passivem Sender = Bst Nr 79-340-01000 2-Draht oder CAT5e / CAT6 (UTP) HD-TVI bis zu 300m mit passivem Sender = Bst Nr 79-340-01000 oder 2-Draht oder CAT5e / CAT6 (UTP) HD-AHD bis zu 600m mit aktivem Sender = Bst Nr 79-224-05572 2-Draht oder CAT5e / CAT6 (UTP) HD-CVI bis zu 600m mit aktivem Sender = Bst Nr 79-224-05572 2-Draht oder CAT5e / CAT6 (UTP) HD-TVI bis zu 500m mit aktivem Sender = Bst Nr 79-224-05572 Für HD-AHD, HD-CVI und HD-TVI Signale Unterstützt 1080P und 720P Auflösung Frequenz- und Helligkeitsanpassung über drei Poti einstellbar Kleines Kunststoffgehäuse LED Bereitschaftsanzeige Grün LED Spannungsversorgung AN Anschlüsse: Videoeingang Schraubklemme 100-Ohm Videoausgang BNC-Buchse Impedanz 75-Ohm 1Vss Ministecker Verbindung von max. 5 Empfängern 12V DC Anschluss Schraubklemme Abmesungen: B: 58mm H: 42mm T: 49mm Betriebsspannung : 12V DC 100mA 1,2W Lieferung inkl. 12V 500mA Steckernetzteil (5,5/2,1mm) Optionaler zwingend nötig = AHD-TVI-CVI Zweidrahtsender (passiv oder aktiv)  passende HD Signal Sender: 79-340-01000 = passiver HD Balun für TVI CVI AHD 2Draht Konverter Zweidraht HD Umsetzer ( max 300m ) 79-224-05572 = aktiver HD Balun Sender für TVI CVI AHD 2Draht Konverter Zweidraht HD Umsetzer ( max 600m ) Zusatzinformationen: zum Anschluss eignen sich alle verdrillten Fernmeldekabel, Patchkabel, LAN-Kabel wie Cat-2, Cat-3, Cat-5, Cat-5A, Cat-6, Cat-6A und auch Cat-7. Durch ein mehrpaariges Kabel können auch mehrere 2-Drahtstrecken geführt werden, wenn bei allen Strecken das Videosignal im Kabel in die selbe Richtung übertragen wird und im Vieredrall nur jeweils ein Kabelpaar für die Videoübertragung benutz wird. Die für die Videoübertragung nicht genutzen Paare vom Kabel können zusätzlich z.B. für die 12V oder 24V Spannungsversorgung gesondert verwendet werden. Die maximale Länge hängt von der Beschaffenheit des verwendeten Kabels und dem geforderten Frequenzgang des Videosignals ab.
