L120AB Treiber IC für Thyristoren SCR Triac Steuerungen  TRIAC / Thyristor ( SCR ) Ansteurtungs IC PHASE CONTROL Triacansteuerung Motorregler ( Drehzahl ) Netzteile usw. IC Baustein DIP16 AC supply 50/60 Hz Zero-voltage and zero-current detector Ramp generator Inhibition of casual firing pulses Ac peak Suplly Current 60mA Input Diodes Peak current 1A Clamp Voltage: 15V Leistung: 800mW Grundschaltpläne siehe weitere Bilder  abgekündigtes Ersatzteil solange Vorrat reicht !  Optionales Zubehör wie Thyristormodule Triacs usw. siehe unten im ( Zubehör Register )

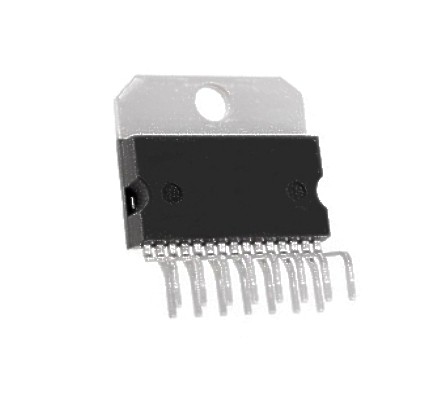

L295H Zweifach Treiber für Hubmagneten, Pneumatik-Ventile, Relais, Solenoide, DC Motoren. u.ä. Einheiten also Spulenbetriebene Komponenten   Zweifach Treiber für induktive Lasten wie Hubmagneten, Pneumatik-Ventile, Relais, Solenoide, DC Motoren. u.ä. Einheiten also Spulenbetriebene Komponenten   DUAL SWITCH-MODE SOLENOID DRIVER Zweifach Treiber für Hubmagneten u.ä. Einheiten also Spulenbetriebene Komponenten  HOHE STROMFÄHIGKEIT (bis zu 2,5 A pro Kanal) HOCHSPANNUNGSBETRIEB bis zu 46V für den Treiberteil  HIGH EFFICIENCY SWITCHMODE-BETRIEB REGULIERTER AUSGANGSSTROM (einstellbar) Nur wenige externe Komponenten nötig  SEPARATE LOGIKVERSORGUNG TEMPERATURSCHUTZ INTEGRIERT Eingangsspannung: 9-50V DC ( VS )  Logic Supply Voltage 12V DC ( 4,75-10V )  Strombelastbarkeit 2,5A je Kanal max 3A wie L295 jedoch sind die Pins 90grad angewinkelt L295H Platinenversion H = Pins mit 90° Einlötversion Schaltplan siehe weitere Bilder oder Datenblatt LINK  LINK DATENBLATT

L298N Vollbrücken-Treiber, um induktive Lasten wie Relais, Solenoide, Gleichstrom- und Schrittmotoren, Pneumatikventile, Hbmagnete etc. anzutreiben. DUAL FULL-BRIDGE DRIVER Treiber für induktive Lasten, Relaistreiber, Treiber Solenoide, Treiber DC Motor, Treiber Schrittmotoren, Treiber Pneumatikventile, Treiber Hubmagnet,  BETRIEBSVERSORGUNGSSPANNUNG BIS ZU 46VNIEDRIGE SÄTTIGUNGSSPANNUNGGESAMT DC-STROM BIS ZU 4ALOGISCHE "0" EINGANGSSPANNUNG BIS ZU 1,5 VÜBERTEMPERATURSCHUTZ INTEGRIERT L298 ist ein Hochspannungs-Hochstrom-Vollbrücken-Treiber, der dafür ausgelegt ist, Standard-TTL-Logikpegel zu akzeptieren und induktive Lasten wie Relais, Solenoide, Gleichstrom- und Schrittmotoren anzutreiben. Zwei Aktivierungseingänge sind vorgesehen, um das Gerät unabhängig von den Eingangssignalen zu aktivieren oder zu deaktivieren. Die Emitter der Transistoren jeder Brücke sind miteinander verbunden, und der entsprechende externe Anschluß kann für den Anschluß eines externen Meßwiderstandes verwendet werden. Ein zusätzlicher Versorgungseingang ist vorgesehen, damit die Logik bei einer niedrigeren Spannung ebenso arbeitet. LNK DATENBLATT

L387A TO220 5pol Präzision 5V Stabi IC bis 500mA Reset Funktion VERY LOW DROP 5V REGULATOR WITH RESETPRÄZISE AUSGANGSSPANNUNG (5V DC +/- 4%) Sehr geringe Verlustspannung AUSGANGSSTROM ÜBER 500mA POWER-ON, AUSSCHALT-INFORMATIONEN (RESET FUNKTION)

LM2576T  Labornetzteil IC TO220-5pol 1-37V max 3A Step-Down Voltage RegulatorEinstellbarer Ausgangsspannungsbereich, 1,23 V bis 37 V Linien- und Lastbedingungenbis 3A AusgangsstromGroßer Eingangsspannungsbereich: 40V DC Erfordert nur 4 externe Komponenten52-kHz-Internoszillator mit fester FrequenzTTL-Abschaltfähigkeit Low-Power-Standby ModusHohe Effizienz
