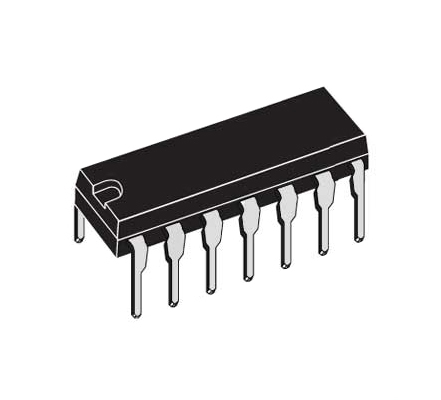

LM108J  DIP14 OP AMP Präzisions Operationsverstärker Precision OPERATIONAL AMPLIFIER IC-Baustein DIP14  Präzisions OP AMP Single Type  Nach MIL-STD-883 Einsatzbereich -55° to +125°C Pinlayout siehe weitere Bilder  solange Vorrat reicht !

LM 1881 N  Video-Sync Separator DIP8 ** solange Vorrat reicht !

LM 1886 N  RoHs: No ** solange Vorrat reicht !

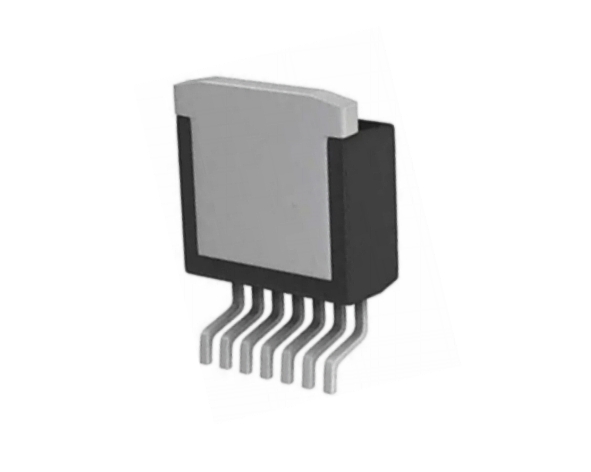

  LM2678S-ADJ SMD D2Pack 7pol Regelbare Spannung Plus 2-37V für Labornetzteil max 5A = 5000mA Step-Down Voltage Regulator Einstellbarer Ausgangsspannungsbereich, 1,23 V bis 37 V Linien- und Lastbedingungen bis 5A Ausgangsstrom ( 120-mO DMOS Output Switch ) Großer Eingangsspannungsbereich: 8-40V DC Erfordert nur 4 externe Komponenten 260-kHz-Internoszillator mit fester Frequenz TTL-Abschaltfähigkeit Low-Power-Standby Modus Hohe Effizienz RoHs und Reach bestätigt ja ok

LM2902N DIP14 QUAD OP AMP 4-fach Operationsverstärker LM2902N DIP14 QUAD OP AMP 4-fach Operationsverstärker 4xfach OP AMP VCC = 3-26V   -40/+125°C DIP14  Pinlayout siehe weitere Bilder

LM 2903 N

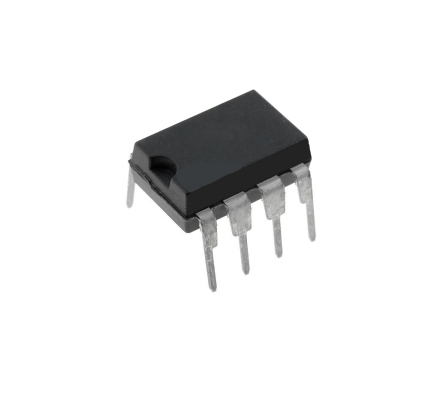

LM2904 DIP8 DUO OP AMP 2-fach Operationsverstärker  LM2904N DIP8 DUO OP AMP Mehrzweck 2-fach Operationsverstärker Gehäuse DIP8  Spannungseinsatz: 3-26V  Pinlayout siehe weitere Bilder

LM301AN   1xOP-Amp +/- 18V 1Mhz   8pol. DIP Ersetzt bedingt auch TL031

LM310 Voltage Follower ersetzt unter anderem auch LM210 LM110 LM102 The LM310 LM210 LM110 series are monolithic operational amplifiers internally connected as unity-gain non-inverting amplifiers. They use super-gain transistors in the input stage to get low bias current without sacrificing speed. Directly interchangeable with 101, 741 and 709 in voltage follower applications, these devices have internal frequency compensation and provision for offset balancing. The LM310/210/110 series are useful in fast sample and hold circuits, active filters, or as general-purpose buffers. Further, the frequency response is sufficiently better than standard IC amplifiers that the followers can be included in the feedback loop without introducing instability. They are plug-in replacements for the LM102 series voltage followers, offering lower offset voltage, drift, bias current and noise in addition to higher speed and wider operating voltage range. Typical Applications / typische Anwendungsbereiche :  Offset Balancing Circuit Increasing Negative Swing Under Load Differential Input Instrumentation Amplifier Fast Integrator with Low Input Current Fast Inverting Amplifier with High Input Impedance Comparator for Signals of Opposite Polarity Zero Crossing Detector Driver for A/D Ladder Network Buffer for Analog Switch Comparator for AC Coupled Signals High Input Impedance AC Amplifier Comparator for A/D Converter Using a Binary-Weighted Network Bilateral Current Source Comparator for A/D Converter Using a Ladder Network Sine Wave Oscillator Low Pass Active Filter High Pass Active Filter Adjustable Q Notch Filter Bandpass Filter Sample and Hold Buffered Reference Source Low Drift Sample and Hold* Variable Capacitance Multiplier  Kurzdaten:  Input current 10nA max over temperature Small signal bandwidth 20 MHz Slew rate 30 V/ms Supply voltage range +/- 5V ... +/- 18V DC  Input Voltage +/-15V  Temperaturrange bis 85°C  LM310 ersetzt unter anderem LM110 / LM210 selbes Pin Layout IC-Baustein DIP8 ** solange Vorrat reicht! DATENBLATT LINK

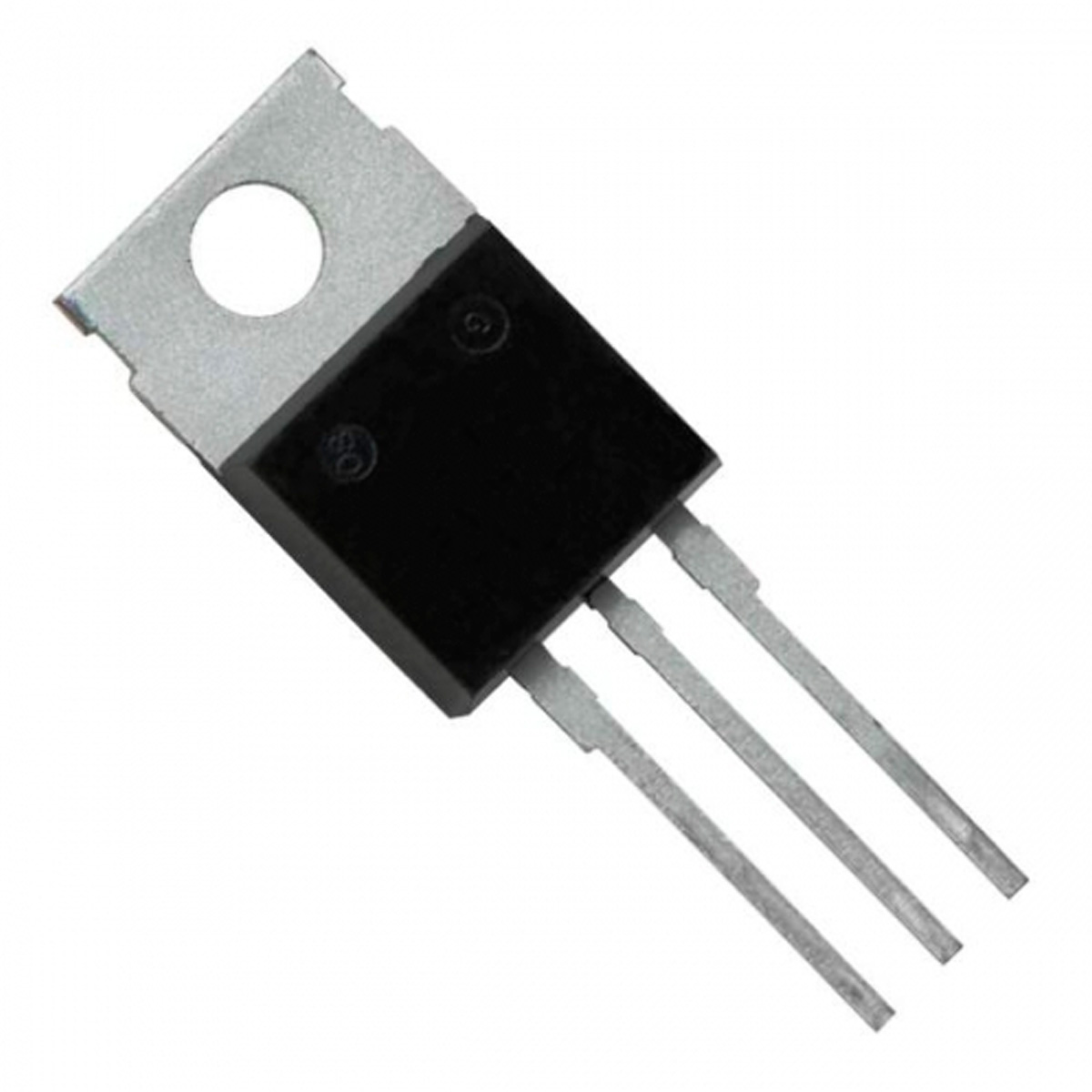

LM317T Baustein für den Aufbau eines Labornetzteils 1,2...36Volt ( Regelbare Spannungsquelle )  IC Baustein für den Aufbau eines Labornetzteils mit nur wenigen weiteren Bauteilen ( siehe weitere Bilder ) Regelbares Netzteil bzw. regelbare Spannungsquelle Ladegerät usw.  Das IC ist ausgelegt für Gleichspannung ( DC )  Ausgangsspannung einstellbar über einen Bereich von 1,2 bis 37V Strombelastbarkeit kann bis zu 1,5A Laststrom betragen  wenn das Bauteil auf einen entsprechenden Kühlkörper montiert wird  Gehäuse TO220  Anwendungs-Schaltpläne Pinlayout usw. und siehe weitere Bilder  Typische Anwendungen sind mit diesem IC Baustein  Ladegerät ( Battery Charger )  Regelbares Netzgerät ( 1,2..37V )  Es können auch mehrer dieser LM317T parallel verschaltet werdenz.B. 3x auf 4,5A Iout ( siehe auch Schaltplan weitere Bilder )  Current Limited Charger  Electronic Shut-down Regulator Digitally Selected Outputs Slow Turn-on xxV Regulator Current Regulator BASIC ADJUSTABLE REGULATOR Technische Daten:  Gehäuseausführung: TO220  3polig üblich  Positiver Regler ( PLUS )  Eingangsspannung Bereich ( Range ): 5 .... 40V DC Ausgangsspannung ( variabel einstellbar im Bereich ) : 1,2 .... 37V DC Strom: 1,5A max = 1500mA  ( Peak 2,2A bis 15V Einsatz )  Wärmeleistung bei Peak bis zu 20W ( Kühlung Kühlkörpergröße beachten )  Temperature Stability 1%  V-Drop in Abhängigkeit der Temperatur z.B. bei max 1,5A +50°C 2,25V und bei 1A ca. 1,95V bei 500mA 1,75V Temperaturbereich: 0 ... +125 °C Passendes Zubehör zum Schaltplan ( weitere Bilder ) des regelbaren Netzgerätes siehe unten im Zubehör Register  Zusatzinformation:  LM317T =  Positiver Regler ( Plus + )   + 1,2....37V  = Bst Nr 11-670-03175 LM337T = Negativer Regler ( Minus - )  - 1,2....37V = Bst Nr 11-670-03370

LM318N IC DIP8 OP AMP +/- 5....20V Mehrzweck Operationsverstärker LM318N IC DIP8 OP AMP Mehrzweck Operationsverstärker Operates from supplies of +/-5V to +/-20V Gehäuse DIP8  Ersetzt unter anderem auch LM118 Pinlayout siehe weitere Bilder

LM319 DIP14 IC Baustein 2xComparator +-18V 80ns  Voltage Comparator

LM324N 4-fach Operationsverstärker 4fach OP AMP Universal Mehrzweck  DIP14 Gehäuse  LM324N uA324 4fach OP AMP Universahl Mehrzweck  Wide gain bandwidth: 1.3 MHz Input common-mode voltage range includes ground Large voltage gain: 100 dB Very low supply current per amplifier: 375 µA Low input bias current: 20 nA Low input offset voltage: 5 mV max. Low input offset current: 2 nA Wide power supply range: Single supply: +3 V to +30 V Dual supplies: +/- 1.5 V to +/- 15 V Pinlayout siehe auch weitere Bilder  ( Pin kompatibel zu LM124, LM224, LM324 )

LM 3302 Comparator ** solange Vorrat reicht !

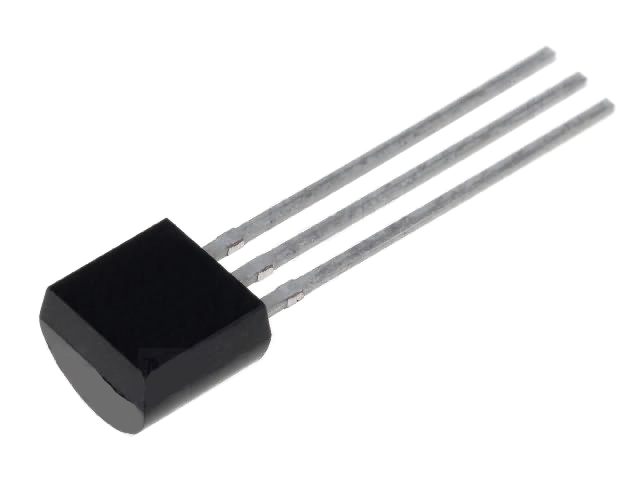

LM336Z 5,0V Referenz-IC TO-92 LM336Z To92  5V Referenz IC Spannungsreferenz Spannungsreferenz IC Schaltung 5,00V  Ausgangsspannung: 5 V Anfangsgenauigkeit: 1 %Querstrom - Max.: 10 mAPräzision: 20 mV Beschreibung/Funktion: 5.0V REFERENCE DIODE

LM337T Baustein für den Aufbau eines Labornetzteils - 1,2...36Volt ( Regelbare Negative Spannungsquelle )  IC Baustein für den Aufbau eines Labornetzteils mit nur wenigen weiteren Bauteilen ( siehe weitere Bilder ) Regelbares Netzteil bzw. regelbare Spannungsquelle Ladegerät usw.  Das IC ist ausgelegt für Gleichspannung ( DC )  Ausgangsspannung einstellbar über einen Bereich von Minus - 1,2 bis 37V Strombelastbarkeit kann bis zu 1,5A Laststrom betragen  wenn das Bauteil auf einen entsprechenden Kühlkörper montiert wird  Gehäuse TO220  Anwendungs-Schaltpläne Pinlayout usw. und siehe weitere Bilder  Typische Anwendungen sind mit diesem IC Baustein  Ladegerät ( Battery Charger )  Regelbares Netzgerät ( - 1,2..37V )  Current Limited Charger  Electronic Shut-down Regulator Digitally Selected Outputs Slow Turn-on xxV Regulator Current Regulator BASIC ADJUSTABLE REGULATOR Technische Daten:  Gehäuseausführung: TO220  3polig üblich  Negativer Regler ( Minus )  Eingangsspannung Bereich ( Range ):  - 5 ....  - 40V DC Ausgangsspannung ( variabel einstellbar im Bereich ) :  - 1,2 .... 37V DC Strom: 1,5A max = 1500mA  ( Peak 2,2A bis 15V Einsatz )  Wärmeleistung bei Peak bis zu 20W ( Kühlung Kühlkörpergröße beachten )  Temperature Stability 1%  Dropout Voltage in abhängigkeit der Temperatur bei max 1,5A +50°C 2,25V Temperaturbereich: 0 ... +125 °C Passendes Zubehör zum Schaltplan ( weitere Bilder ) des regelbaren Netzgerätes siehe unten im Zubehör Register  Zusatzinformation:  LM317T =  Positiver Regler ( Plus + )   + 1,2....37V  = Bst Nr 11-670-03175 LM337T = Negativer Regler ( Minus - )  - 1,2....37V = Bst Nr 11-670-03370

LM347N High Speed Quad 4-fach OP AMP Operationsverstärker  IC-Baustein DIP14 Quad 4-fach OP AMP Operationsverstärker Stromversirgung +/-18V DC PD Leistung 570mW High speed quad JFET input Channel Seperation Cd 120dB ( 1Hz...20.000Hz ) Low input bias current High input impedance Wide gain bandwidth: 4 MHz Typ. High slew rate: 13 V/µs Typ. solange Vorrat reicht !

LM348N DIP14 Quad 4fach OP-AMP 4x 741 integriert OP Verstärker

LM358N 2-fach OP AMP DIP8 Operationsverstärker DUAL DIFFERENTIAL INPUT OPERATIONAL AMPLIFIERS Single Supply Operation: 3.0 V to 32 V Low Input Bias Currents Internally Compensated Common Mode Range Extends to Negative Supply Single and Split Supply Operation Similar Performance to the Popular MC1558 LM358, uA358, NE358, SA358, SE358  Universell verwendbar siehe auch weitere Bilder

LM380 / LM380N Universal Audio Verstärker IC mit 3,5Watt Leistung Audio Endstufe Ideal als kleine Audio Power Mono Verstärker. Mit nur 1-2 Kondensatoren schnell und einfach fertig aufgebaut ! Die Anwendungsmöglichkeiten sind vielfältig. Ideal für Audio Anwendungen aller Art. NF-Audio Verstärker mit Lautsprecher, Smartphone Audio Verstärker, MP3 Verstärker, Phonoverstärker, Mikrofonverstärker, Intercom, Gegensprechanlage, Megahonverstärker, Experimente mit Audio, oder als Mehrfach Kopfhörerverstärker, Phonoverstärker, TV-Sound AMP, Sirenengenerator, Phase Shift Oscillator, Musikeranwendungen, Kofferverstärker kleiner Gitarrenverstärker usw. Ideal auch für Schule, Hobby, Modellbau usw. Technische Daten Gehäuse DIP14  Spannungsbereich: 10...22V DC ( 12V typisch )  Leistung: 8,3W bei Betrieb mit 22V DC  P-OUT ( NF RMS ) min 2,5Watt rms an 8-Ohm bzw. 3,5W Musikpower  Ausgang für Lautsprecher mit 4-ohm 8-ohm 16-ohm  Bei Brückenbetrieb / Bridge Amplifier tauglich bei verwendung von 2x ICs dann 5Watt RMS Leistung  High Peak Current Capability: 1.3A  Input Referenced to GND High Input Impedance: 150kohm ( Eing.Widerstand ) Universal Eingang  Audiobandbreite / Bandwidth : 10.....100.000Hz Beschaltung mit nur wenigen Bauteile ( siehe weitere Bilder )

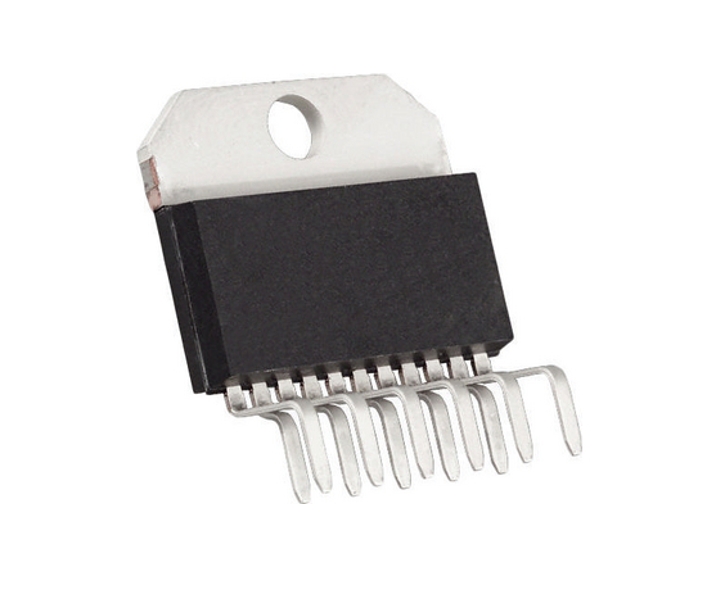

LM3886T-NOPB  Audioverstärker 68W Powerverstärker mit Mute LM3886T = Audio-Power-Amp w/Mute 68W rms  High-Performance Audio Power Amplifier w/Mute TO220-11 = 11pol. IC stehend mit Kühlkörper  Pinlayout siehe weitere Bilder  Grunddaten: 1-Kanal Audioverstärker mit bis zu 68Watt rms Leistung 135W Instantaneous Peak Output Power Capability PowerDissipation 125W Stromversorgung: Range von .. bis 20-94V DC ( Wide Supply Range 20V-94V ) Class-AB amplifier with Mute / PSRR = 120dB / SNR 110dB / THD + N at 1 kHz = 0.03% Frequenzbereich: 20...20.000Hz Speaker channels Mono = 1-Kanal Lautsprecher anschließbar min 4-ohm .. 8-ohm... 16-ohm Typische Beispiele Leistung zur Versorgungsspannung 68W rms Cont.Avg. Output Power into 4-Ohm Speaker at VCC= +/-28VDC 38W rms Cont.Avg. Output Power into 8-Ohm Speaker at VCC= +/-28VDC 50W rms Cont.Avg. Output Power into 8-Ohm Speaker at VCC= +/-35VDC RoHs: ja bestätigt  Zusatzinfo ( TIPP ) : Der LM3886TF  ist die vollisolierte Version. Wenn Sie LM3886T-MOPB mit Isoliernippel und einer Glimmerscheibe versehen kann dieser Typ ebenso statt dem LM3886TF verwendet werden.

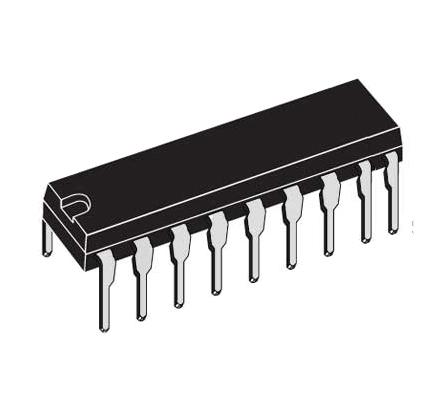

LM389N DIP18 0,5W Audio MONO Verstärker IC-Baustein 4-12V DC Universal NF Audio MONO Verstärker Betriebspannung 4V...12V DC somit ideal für Batteriebetriebene Geräte aller Art. Technische Daten: Betriebsspannung: 6V oder 9V typisch ( 4...12V max 15V DC )  Stromaufnahme 12mA bei 12V DC  P-Out Leistungsdaten des Verstärkers: 500mW rms bei 9V DC  zusätzlich integriertes NPN Transistor Array  Eingangswiderstand: 10...50Kohm  Bandbreite 10...250.000Hz  Lautsprecherausagang für Lautsprecher mit 4ohm, 8ohm oder 16ohm Schaltplan und Pin Layout siehe weitere Bilder  Ideal als kleine Audio NF Mono Verstärker. Mit nur ein paar Bauteilen und Kondensatoren schnell aufgebaut und schnell aufgebaut ! Die Anwendungsmöglichkeiten sind vielfältig. Ideal für Audio Anwendungen aller Art. NF-Audio Verstärker mit Lautsprecher, Smartphone Audio Verstärker, MP3 Verstärker, Intercom, Experimente mit Audio, oder als Kopfhörerverstärker, Intercom Gegensprechanlagen usw. Ideal auch für Schule, Hobby, Modellbau usw. Kleiner Preis große Leistung. Pasendes Zubehör siehe unten im Zubehör Register

LM3911 IC DIP8 Temperatur Controller mit Operationsverstärker The LM3911 is a highly accurate temperature measurementand/or control system for use over a b25°C to a85°C temperaturerange. Fabricated on a single monolithic chip, itincludes a temperature sensor, a stable voltage referenceand an operational amplifier Uncalibrated accuracy +/-10°C Internal op amp with frequency compensation Linear output of 10 mV/§K (10 mV/°C) Can be calibrated in degrees Kelvin, Celsius or Fahrenheit Output can drive loads up to 35V Internal stable voltage reference Solange Vorrat reicht

LM393N IC Baustein DIP8 =   Dual 2-fach Komparator

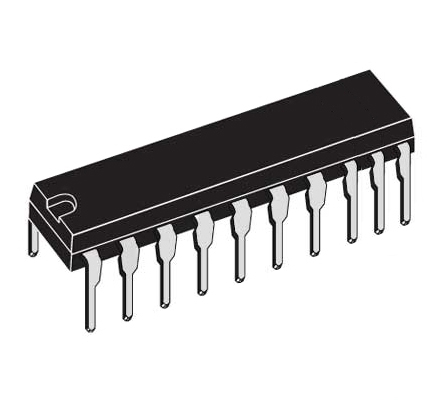

LM 7000 IC-Baustein DIP20 PLL Frequency Synthesizer ** solange Vorrat reicht !

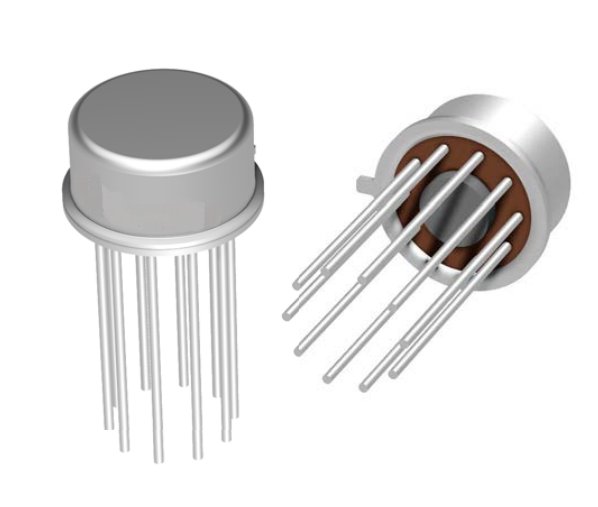

uA723 LM723 TO99 Spannungsregler IC 2...37V DC 150mA Im TO100 / TO99 Metallgehäuse 10polig ( Durchmesser 9,4mm H: 4,7mm )  Typischer Einsatz in regelbare Netzgeräte, Labornetzteile, Netzteilplatinen in Steuerungen usw.  Regelbarere Ausgangsspannung 2..bis...37Volt DC ( siehe Schaltplan )  Mit zusätzlichem Transistor am Ausgang kann das Netzteil dann bis 10A Leistung ausgelegt werden  Ersetzt auch SFC723, TA723, MC1723, uA723, LM723... usw. Kann auch als Ersatzartikel für die DIP14 Ausführung verwendet werden ( Pins anpassen ! ) HIGH PRECISION VOLTAGE REGULATOR INPUT VOLTAGE UP TO 40V OUTPUT VOLTAGE ADJUSTABLE FROM 2 TO 37V Output Currents in Excess of 10A Possible by transistors can be added to provide any desired load Adding External Transistors POSITIVE OR NEGATIVE SUPPLY OPERATION SERIES, SHUNT, SWITCHING OR FLOATING OPERATION OUTPUT CURRENT TO 150mA WITHOUT EXTERNAL PASS TRANSISTOR Pinlayout und Schaltungen siehe weitere Bilder Mit nur wenigen weiteren Bauteilen schnell und einfach ein solides Labornetzteil aufbauen !
