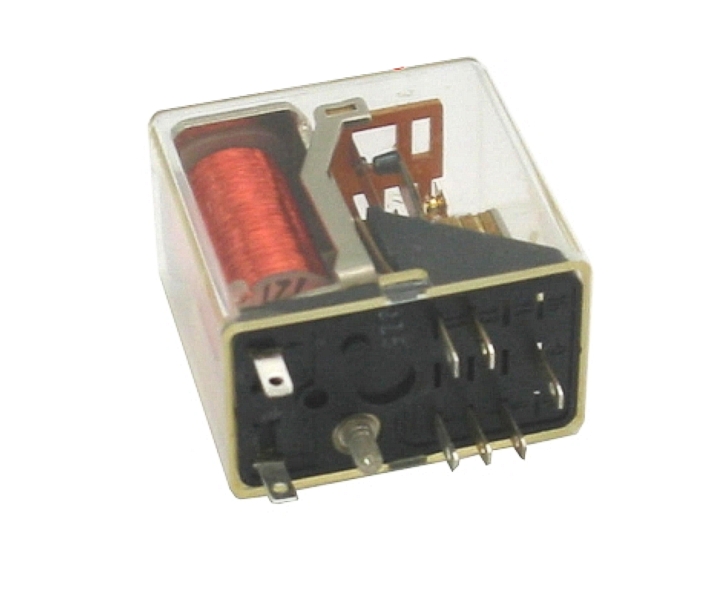

24V Kammrelais  Kammrelais mit Klarsichthaube Monostabiles Relais Staubgeschützt  Groesse 2 Spulenspannung: 24V DC typisch ( Range 14,5...40V )  Spule: 890-Ohm  Kontakte Silber, hauchvergoldet Mit Einzellötanschlüssen, versilbert Steckbar und für Schraubbefestigung 2x Ein-Kontakte ( 2x Schliesser ) und 1x AUS ( Öffner ) Kontakt  Kontaktmaterial: Hauchvergoldet Belastbarkeit je Kontakt: 2A 125Vdc 8 Kontakte für 2x Schliesser (Pin:11+13 / 5+7) und 1x Öffner (Pin: 8+9) sowie für Spule ( Pin 1+4 ) siehe auch weitere Bilder  Schon abgekündigt seit 1991 daher ideal für Ersatz bzw. Reparatur Abm.: B:29mm T:18,2mm Höhe: 30mm  Bezeichnung V23154-D0721-W307  Block-1 = V23154 = Staubgeschützt  Block-2 = D0xxx = Baugröße Größe-2  Block-2 = xx721 = Nummer der Spule 14,5-40V Block-3 = W307 = Kontaktausführung

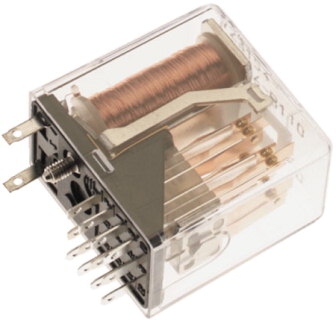

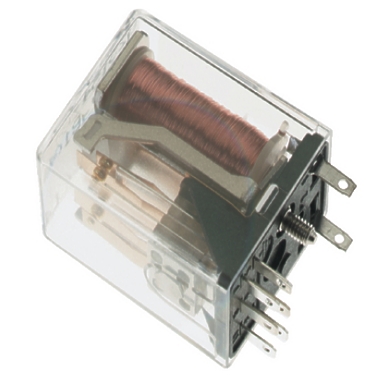

V23154C0721C104 Relais Steckrelais mit Klarsichthaube Universell Kammsteckrelais Ersatzrelais Baugrösse-1 ( Size-I ) / Monostabil 2x Wechslerkontakte ( 2x UM ) Kontaktmaterial: Hauchvergoldet Belastbarkeit: 2A 125Vdc Spulenwerte: 24V DC Nennspannung ( Range 14,5...40V = einsetzbarer Bereich ) Spule: 890-Ohm Abm.: B:23mm T:18,5mm Höhe: 29,3mm mit Steckkontakten = 34,7mm ( siehe Zeichnung ) 6 Kontakte für die 2 Wechsler (2xUM) und 2 Kontakte für die Spule Kontaktmaterial Ag+Au / Schutzart IP 30 Pinning: Spule 1+4 Wechsler1: 8+9+10 dabei Schliesser: 9+10 / Öffner: 8+9 Wechsler2: 5+6+7 dabei Schliesser: 6+7 / Öffner: 5+6 Zusatzinformation Erklärung Beispele zur Serie der Relais Typenschlüssel ein Beispiel V23154-C0721-C104 ( siehe auch weitere Bilder )  V23154 = Staubgeschützt ** C0721 ( Spulenspannung 721 = 24VDC ) ** C104 ( Kontaktausführung ) -------------- Mittlerer Block-2  = COxxx heist CO = Size-1 ( Bauform )  -------------- Mittlerer Block-2  = CO711 heist 711 =     28ohm   5V DC Spule ( Nennspannung der Spule )  Mittlerer Block-2  = CO715 heist 715 =   110ohm   9V DC Spule  Mittlerer Block-2  = CO717 heist 717 =   220ohm 12V DC Spule  Mittlerer Block-2  = CO720 heist 720 =   550ohm 20V DC Spule ( Einsatz Range   9V...32V )  Mittlerer Block-2  = CO721 heist 721 =   890ohm 24V DC Spule ( Einsatz Range 14V...40V )  Mittlerer Block-2  = CO722 heist 721 =  1700ohm 32V DC Spule ( Einsatz Range 17V...54V ) Mittlerer Block-2  = CO726 heist 726 =  3200ohm 48V DC Spule Mittlerer Block-2  = CO704 heist 704 =  7600ohm 72V DC Spule Mittlerer Block-2  = CO703 heist 703 =  20900ohm 125V DC Spule  --------------- Mittlerer Block-2  = CO430 heist 430 =     140ohm 10V DC Spule  Mittlerer Block-2  = CO417 heist 417 =     230ohm 12V DC Spule  Mittlerer Block-2  = CO421 heist 421 =     700ohm 24V DC Spule Mittlerer Block-2  = CO473 heist 473 =    4700ohm 60V DC Spule Mittlerer Block-2  = CO404 heist 404 =    5800ohm 72V DC Spule  Mittlerer Block-2  = CO403 heist 403 =  21500ohm 125V DC Spule  -------------- Letzter   Block-3 z.B. B104 = B1xx = Rel.Kontakte = Einfachkontakt - hauchvergoldet Letzter   Block-3 z.B. B604 = B6xx = Rel.Kontakte = Einfachkontakt - Gold F  Letzter   Block-3 z.B. C104 = C1xx = Rel.Kontakte = Doppelkontakt - hauchvergoldet Letzter   Block-3 z.B. C404 = C4xx = Rel.Kontakte = Doppelkontakt - Gold F Letzter   Block-3 z.B. F104 = F1xx = Rel.Kontakte = Einfachkontakt - Silber hauchvergoldet

Kammsteckrelais mit Klarsichthaube Monostabil / Größe II Spulenwerte: 48V dc (35...75V) Spule: 3800-Ohm Typ:S m.verst. Magnetsyst. für größeren Spannungsbereich 6x EIN-Kontakte = 6x Schliesserkontakte Kontaktmaterial: Hauchvergoldet Belastbarkeit je Kontakt: 2A 125Vdc Abm.: B:29mm T:18,2mm Höhe: 30mm / 14 Kontakte / abgekündigt, daher ideal für Ersatz bzw. Reparatur ** solange Vorrat reicht !

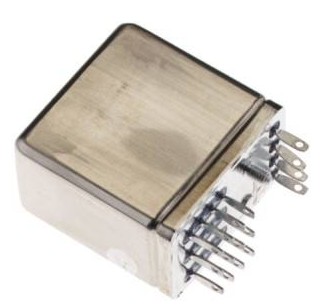

Kammrelais HF dichtes Relais Spule 12V 24V DC Spule 12-40V 6xEin Siemens V23162-B0422-B612 Ideal für HF oder NF Anwendungen da komplett im geschirmten Gehäuse. Einsatz auch Pressensteuerungen mit hohen Sicherheitsanforderungen (zwangsgeführte Federn) sowie Telekommunikation und Meß- und Prüfeinrichtungen Kammrelais Monostabil  hermetisch abgeschlossen: mit einer das Relaissystem abschließenden Metallkappe Spannungsbereich DC bei 20°C Udc 12...40V Typischer Einsatz 12V oder 24V DC Steuerungen ( Range 12V...40V DC )  Einsatzgebiet NF Schalter / HF Schalter / DC Schalter / AC Schalter / Steuerungstechnik usw.  Spulenwiderstand: 1,25 kOhm = 1250-ohm  Spulenstrom bei 12V = 9,6mA / bei 24V = 19,2mA Anzahl der EIN-Kontakte = 6 x Schliesser  Kontakt B612 = Kontaktwerkstoff Gold F Kontaktbelastbakeit  bis 36VDC oder 30VAC 200mA Schaltleistung je Kontakt 5W / 5VA Grenzdauerstrom bei max. 2A je Kontakt  Relais Monostabil Einbaulage beliebig  Schaltspiele etwa 10-hoch7 Schaltspiele Eigenschaft der aussenliegenden Kontakte: verzinnte Kontaktmesser Mit Einzellötanschlüssen, verzinnt Steckbar und für Schraubbefestigung Mit Masseanschluß Hermetisch abgeschlossen Prüfspannung (1 min) 500VAC / Wicklung/Körper 1000VAC eff  Gehäuse: Hermetisch abgeschlossen weitere Besonderheit hermetisch geschlossen somit keine Funkenbildung und zwangsgeführte Federn HF / NF dicht keine Störstrahlung kann rein  steckbar in Fassung oder auch verlötbar Printlayout und passende Sockel Grösse II  Temperaturbereich -40...+70°C  nach DIN EN 61810-1  Obere Grenztemperatur 100°C  Schutzart staubgeschützt IP67 hermetisch dicht  Gewicht 40gr  Abm.: B:29,3mm T:18,2mm H:30mm Bezeichnung V23162-B0422-B612 Block-1 = V23162 = hermetisch abgeschlossen Block-2 = B0xxx = Baugröße Größe-2  Block-2 = xx422 = Nummer der Spule  Block-3 = B612 = Kontaktausführung Gold
