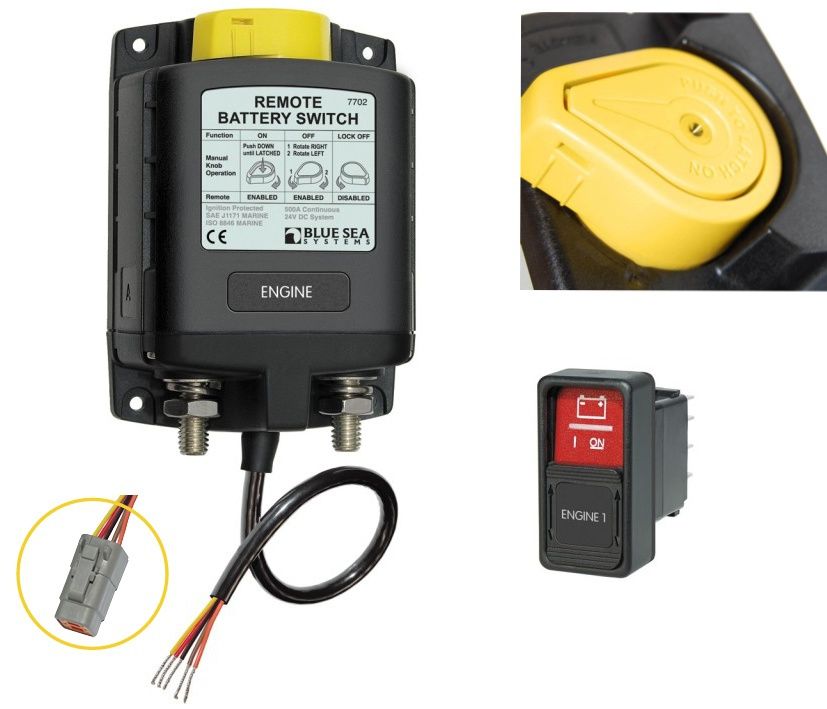

500A Hochleistungsschaltrelais für 24V Systeme in LKW / BUS / Boot / Caravan usw. Funktion 1x Ein/Aus 500A Dauerstrom 900A Spitzenstrom Relais für 24V Systemspannungen Ideal als 24V Trennrelais zwischen Haupt-, und Zweitbatterie usw. Anschluss des Hauptstromkreises über 2x M10 Gewinde Anschlüsse Bistabiles Hauptschalterrelais mit manueller Betätigung und potentialfreier Schaltung, Schutzart IP 66 Lieferung mit Steuerschalter Das bistabile Hauptschalt-Relais mit integrierter Ansteuerelektronik ermöglicht die komfortable ferngesteuerte Ein- und Ausschaltung der angeschlossenen Verbraucher von jeder beliebigen Stelle im Fahrzeug wie KFZ Bus Caravan oder Boot. Die integrierte manuelle Notbetätigung ermöglicht das Ein- und Ausschalten von Hand direkt am Relais. Dieses Relais benötigt zur Steuerung zwei Impulse: 1x zum Einschalten und 1x zum Ausschalten am einfachsten per optionalem Taster oder optionalem Paneltaster Nennspannung: 24V DC Spulenspannung (integrierte Steuerelelektronik) Bei 24V Ansteuerung ( 20-32VDC) Dauerstrom geleitet: 500A @ 20°C, 95qmm Überlaststrom: max 900A / 5sek. kurzfristiger Spitzenstrom: 2500A / 5sek. Stromaufnahme: 1mA Anschlussterminals: M10 Schraubkontakte Kontakte: A + B Hauptstomkreis 500A Steuerkreis über Kabellitze Schutzart IP66 Abmessungen: B: 139 x H 95 x T 53 mm Optionales Zubehör siehe (Zubehör-Register)   Dieses Hochleistungsrelais ist wie folgt erhältlich :  Bst Nr 47-826-00176 = 12V Ausführung    Bst Nr 47-826-00177 = 24V Ausführung

24V LKW Relais für das 24V Boardnetz im LKW, Caravan, Bus, Boot etc. Relais mit Befestigungs-Lasche  Anschlüsse über 6,35mm Steckhülsen oder Relaisfassung  Technische Daten: 24V KFZ-Relais Nennschaltstrom: 40A Peak mit 1x UM bzw. 1x Wechsler-Kontakt. Relais mit Befestigungs-Lasche Befestigungsbohrung: ca. 6mm Anschlüss über 6,35mm Steckhülsen oder Relaisfassung. Spule: 24V max. 31,2Vdc (Uan: 16V) 320ohm 75mA Ansprech-/Abfallzeit, max.: 7/5ms Schaltkontakt : Schaltstrom typisch 40A  Schaltspannung, max.: 75V DC Prüfspannung Spule/Kontakt: 500V AC Kontaktmaterial: AgSnO2 Kontaktbelegung typisch KFZ-Relais : 24V Spule: 85(-) und 86(+) / Kontakt: Konrespond.:30 / Schliesser: 30 auf 87 / Öffner 30 auf 87a Betriebstemperaturbereich: -40....+85°C Abmessungen: Höhe Korpus ohne Kontakte: ca. 27mm / 29x29mm Gehäuse-Abm ohne Kontakte : 29x29x26,5m Relais mit Befestigungs-Lasche. Abm.: Höhe: ca. 27mm / Höhe mit Lasche: ca. 42mm / Breite: ca. 23mm / Befestigungsbohrung: ca. 6mm / Anschlüss über 6,35mm Steckhülsen oder Relaisfassung. Kontaktbelegung: 24V Spule: 85(-) und 86(+) Kontakt: Konrespond.:30  Kontakt: Schliesser: 30 auf 87 Zubehör siehe unter (Register Zubehör)

24V LKW Relais für das 24V Boardnetz im LKW, Caravan, Bus, Landwirtschaftliche Maschinen, Traktor usw.  Relais ohne Befestigungs-Lasche  Anschlüsse über 6,35mm Steckhülsen oder Relaisfassung  Technische Daten: 24V KFZ-Relais Nennschaltstrom: 50A mit 1x UM bzw. 1x Wechsler-Kontakt. Relais ohne Befestigungs-Lasche. Anschlüss über 6,35mm Steckhülsen oder Relaisfassung. Technische Daten: Spule: 24V max. 36Vdc (Uan: 16V) 320ohm 75mA  Ansprech-/Abfallzeit, max.: 7/5ms Schaltkontakt :   Schaltstrom, max.: 50A   Schaltspannung, max.: 75V DC   Prüfspannung Spule/Kontakt: 500V AC Kontaktmaterial: AgSnO2 Kontaktbelegung typisch KFZ-Relais : 24V Spule: 85(-) und 86(+) / Kontakt: Konrespond.:30 / Schliesser: 30 auf 87 / Öffner 30 auf 87a Betriebstemperaturbereich: -40....+85°C Abmessungen: Höhe Korpus ohne Kontakte: ca. 27mm / 29x29mm Gehäuseabm ohne Kontakte : 29x29x26,5m Zubehör siehe unter (Register Zubehör)

24V LKW Relais für das 24V Boardnetz im LKW, Caravan, Bus, Boot etc. 24V Relais mit Befestigungs-Lasche  Anschlüsse Last über 9,5mm Steckhülsen Anschlüsse Spule über 6,3mm Steckhülsen  Technische Daten: Spule: 24V DC max. 36Vdc (Uan: 15,6V) Spule: 320-Ohm = 75mA Belastbarkeit Kontakt: 70A Kontakt: 1x Schliesserkontakt bzw. 1x EIN-Kontakt  Kontakt: 30mOhm / Last bis 980W Shock Resistance: 20g Temperatureinsatzbereich: -40....+85°C Kontaktbelegung: 24V Spule: 85(-) und 86(+) Last-Kontakt: Schliesser: 30 auf 87 Ersetzt u.A auch TYCO: V23134-J / F4 und Omron: G8JE Abmessungen 29x29mm ( Korpus) Höhe: 26,5mm / Höhe mit Lasche: 43mm Höhe komplett mit Steckkontakten 58mm Zubehör erhältlich ( siehe Zubehör Register unten ) Bst Nr: 45-821-00290 = 9,5mm Flachsteckhülse Bst Nr: 45-821-04250 = 6,3mm Flachsteckhülse vollisoliert Rot Bst Nr: 45-821-04260 = 6,3mm Flachsteckhülse vollisoliert Blau Auch als 12Volt 70A Relais erhältlich = Bst. Nr.: 47-826-00134
