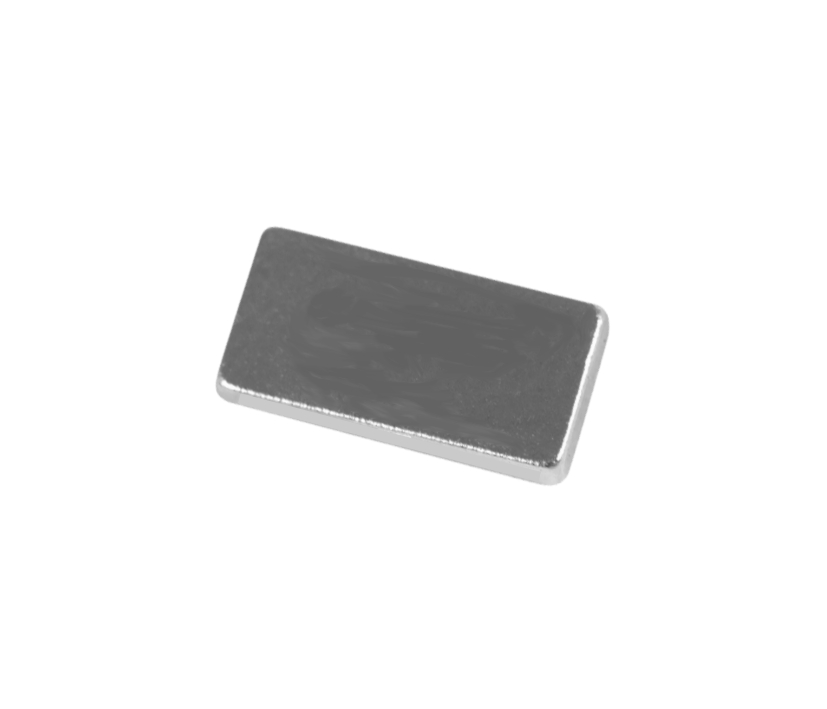

Rechteckiger Dauermagnet 10x5x1,9mm Flachmagnete eignen sich zur Betätigung der meisten Reed-Schalter und werden vorzugsweise im beweglichen Geräteteil eingebaut Annähern oder Entfernen des Magneten bestimmen das Schließen oder Öffnen des Reed-Kontaktes Je nach Einbaulage und gewünschtem Schaltabstand muss die Magnetstärke in Abhängigkeit zur Ansprech-/Abfallempfindlichkeit der Reed-Schalter gewählt werdenMag.Angaben laut Datenblatt Typ Wert : VS x cm 10hich-minus6 = 10,59 Magnetic Moment 11,3 E-6 Vs*cm ( with MS150 ) Remanence Br = min 1180mT / max 1240mT ( 1200mT ) Coercivity HcB = min 860 kA/m max 920 kA/m Density = 7,6 g/cu cm Max. Temperatur +160grad C Material NdFeB Zink plated = SmCo Abmessungen: 10 x 5 x 1,9mm  ( siehe auch Zeichnung weitere Bilder )

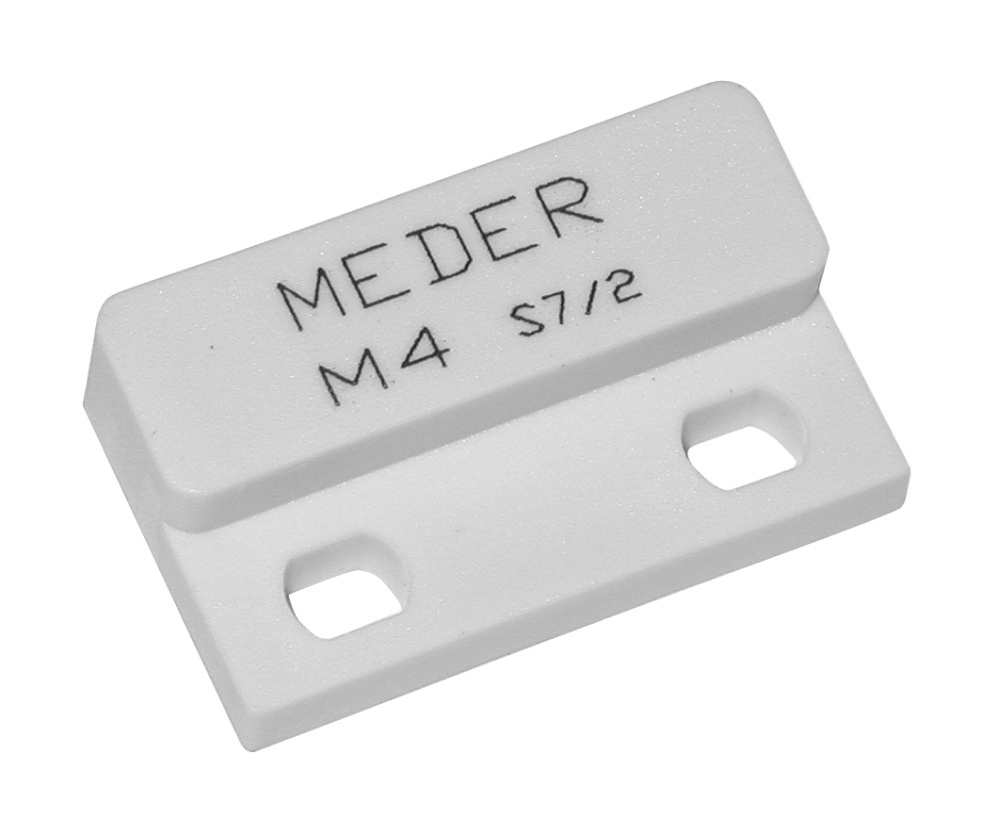

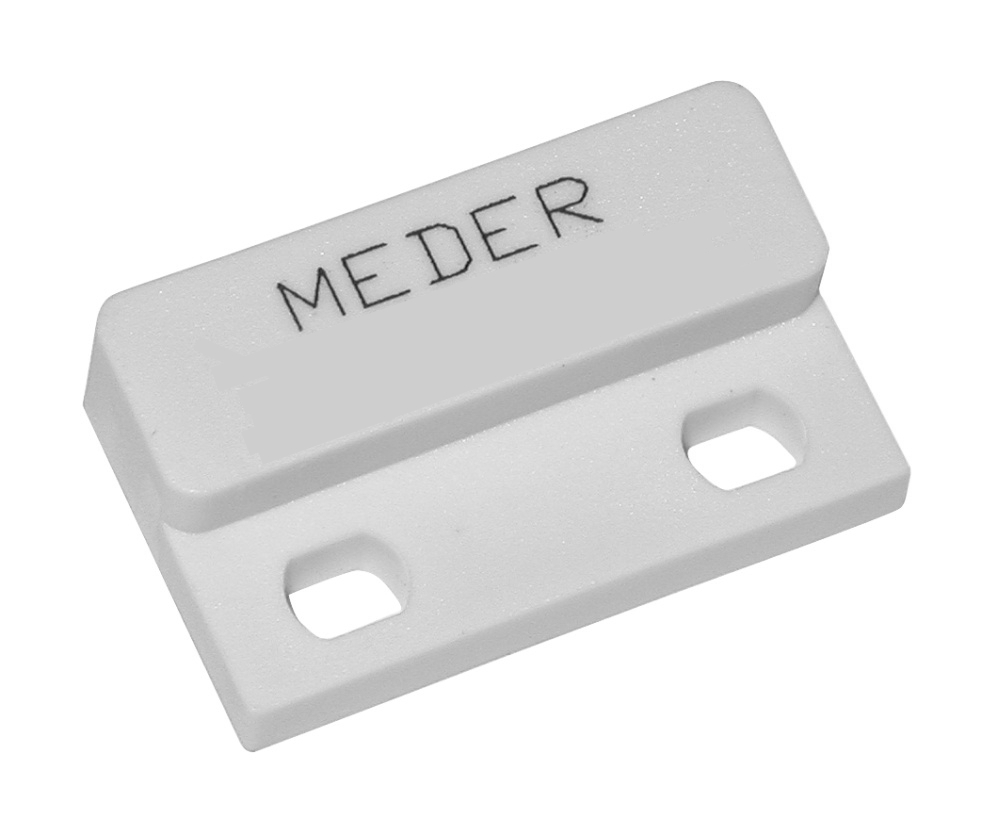

Dauermagnet Magnet aus ALNiCo 500 Magnete eignen sich zur Betätigung der meisten Reed-Schalter und werden vorzugsweise im beweglichen Geräteteil eingebaut z.B. am Fenster oder Tür. Annähern oder Entfernen des Magneten bestimmen das Schließen oder Öffnen des Reed-Kontaktes. Je nach Einbaulage und gewünschtem Schaltabstand muss die Magnetstärke in Abhängigkeit zur Ansprech-/Abfallempfindlichkeit der Reed-Schalter gewählt werden.  Technische Daten: Schraubbefestigung oder kleben  rechteckiges Gehäuse PBT Glasfaserverstärkt  Energieprodukt: 39,4 KJ/m³ Remanenz: 1210 mT  Koerzitivfeldstärke: 51 KA/m Dichte: 7,3 g/cm³ max. Arbeitstemperatur: 85°C  Abmessungen: 23x14mm (Höhe A:5,9mm B:2,9mm)  siehe auch Zeichnung weitere Bilder !  Befestigungslöcher Durchmesser 4mm Optimale passende Reedkontakte in selber Ausführung sind dazu erhältlich ( siehe im Zubehör-Register ) :  Art-Nr 47-824-00095 = Reedkontakt 23x14mm mit Wechslerkontakt = 1xUM = NO+NC Art-Nr 47-824-00090 = Reedkontakt 23x14mm mit Schliessserkontakt = 1x EIN = NO

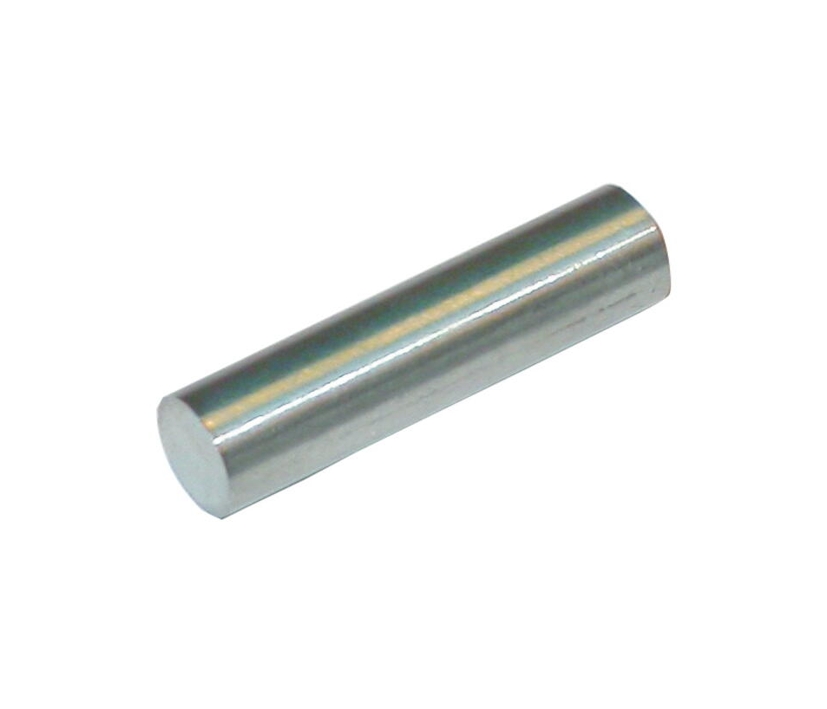

Magnet Dauermagnet Stabmagnet Permanentmagnet AINiCo 4 x 19 mm  Rundstabmagnet, Stabmagnete eignen sich zur Betätigung der meisten Reedkontakte Reed-Schalter und werden vorzugsweise im beweglichen Geräteteil eingebaut Annähern oder Entfernen des Magneten bestimmen das Schließen oder Öffnen des Reed-Kontaktes Je nach Einbaulage und gewünschtem Schaltabstand muss die Magnetstärke in Abhängigkeit zur Ansprech-/Abfallempfindlichkeit der Reed-Schalter gewählt werden Abmessungen: 4,0x19,0mm Weitere Angaben : 39,8 kJ/m3 / 1240mT / 51,3kA/m / 7,4g/cm3 bis max. 450°C

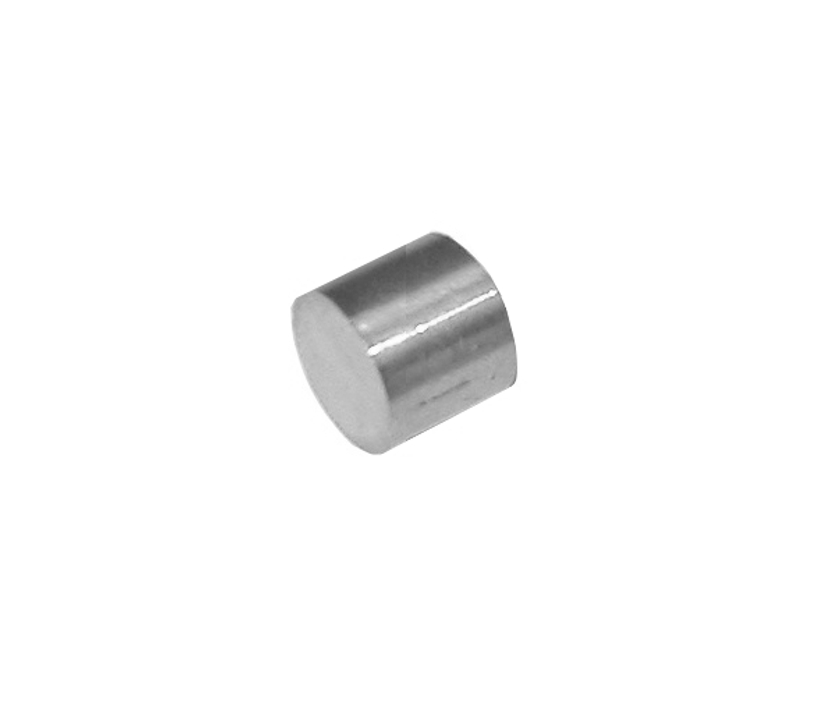

Minimagnet Dauermagnet 4x3mmPermanentmagnet 4 x 3mm  Rundstabmagnet, Stabmagnete eignen sich zur Betätigung der meisten Reedkontakte Reed-Schalter und werden vorzugsweise im beweglichen Geräteteil eingebaut Annähern oder Entfernen des Magneten bestimmen das Schließen oder Öffnen des Reed-Kontaktes Je nach Einbaulage und gewünschtem Schaltabstand muss die Magnetstärke in Abhängigkeit zur Ansprech-/Abfallempfindlichkeit der Reed-Schalter gewählt werden Abmessungen: L 4,0 x 3,0mm Durchmesser Permanent-Magnete aus Seltenerdwerkstoffen SmCo (Samarium-Kobalt) oder NdFeB (Neodym-Eisen-Bor) zeichnen sich durch Ihre besonders guten magnetischen Eigenschaften hinsichtlich Stabilität und Energiegehalt aus.Annähern oder Entfernen des Magneten bestimmen das Schließen oder Öffnen des Reed-Kontaktes.Je nach Einbaulage und gewünschtem Schaltabstand muss die Magnetstärke in Abhängigkeit zur Ansprech-/Abfallempfindlichkeit der Reed-Schalter gewählt werden.Mag.Angaben laut Datenblatt Remanenz : 925mT Dichte : 8,3gr / cm-hoch3 Max. Temperatur +250°C Material NdFeB Zink plated = SmCo5 Abmessungen : L: 4,0mm DM: 3,0mm ( siehe auch Zeichnung )
