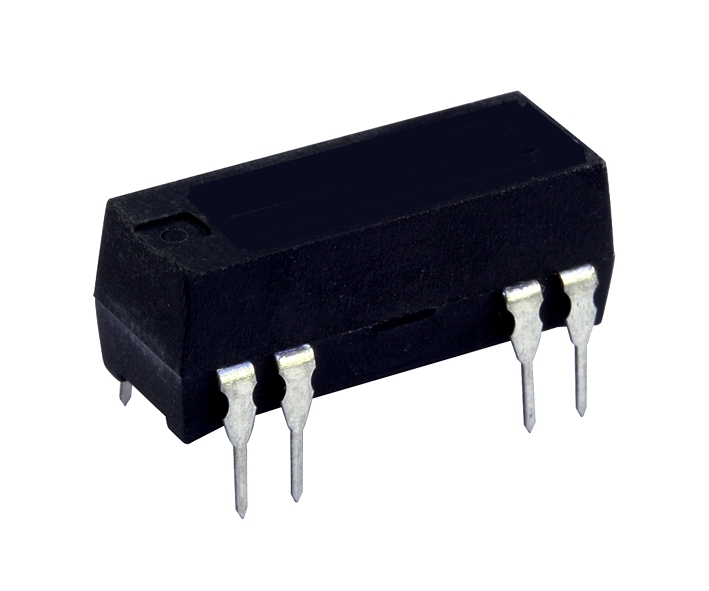

12V Relais DIP Relais DIL Relais Platinenrelais Reedkontaktrelais im DIP-Gehäuse Flachprofil mit einem Schließer, ohne Diode Eigenschaften: 1 Schließer · umpreßt · fluxdichte Ausführung zum Einstecken in eine 14-polige DIP-IC-Fassung geeignet RM:2,54mm TTL-Ansteuerung möglich Technische Daten: Spule 12Vdc 1000-Ohm = 12mA Isolationswiderstand (Spule / Kontakt): 100-GOhm Isolation (Spule / Kontakt): 1500 V DC Betriebstemperatur: - 20 ... + 70 °C Schaltzeit (inkl. Prellen): 0,5 ms Abfallzeit: 0,1 ms Vibrationsfestigkeit (50 ... 500 Hz): 20 G Löttemperatur / -zeit: 260 °C / 10 s Schaltkontakt: Kontaktwiderstand: 150mOhm Schaltleistung, max.: 15 W Schaltspannung, max.: 200 V DC Schaltstrom, max.: 1,0 A Strom bei geschlossenen Kontakte 1,25 A Durchbruchspannung, min.: 250 V DC Magnetsystem: Spulenausführung: ungepolt, monostabil

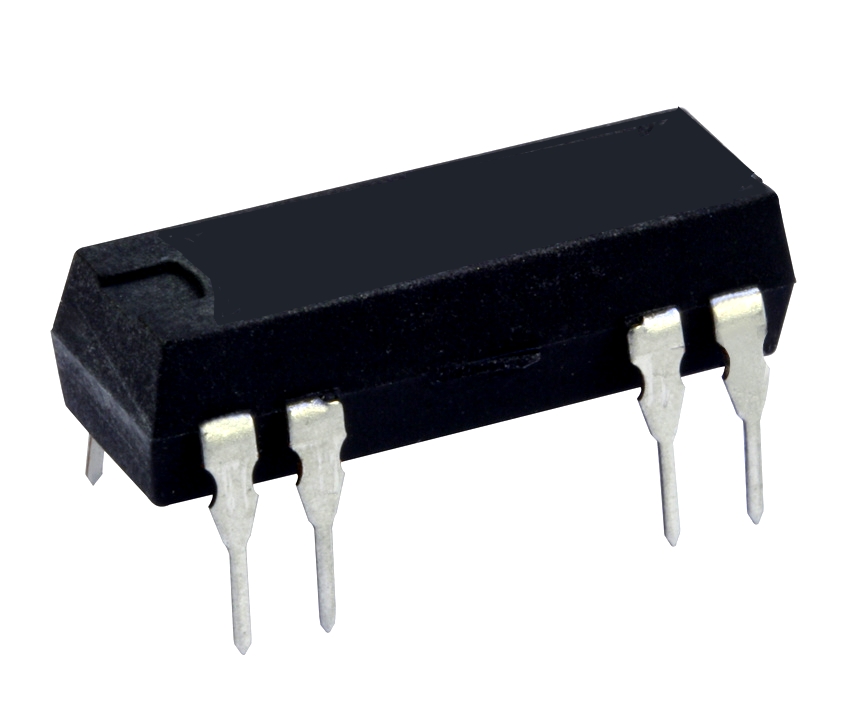

12V DIP Relais DIL Relais Platinenrelais Reedrelais im DIP Gehäuse mit 1x Wechslerkontakt  Hochprofil mit einem Wechsler, mit Diode Rastermass: 2,54 mm mit Freilaufdiode / Hochprofil 1 Wechsler (1xUM) · umpreßt · fluxdichte Ausführung zum Einstecken in eine 14-polige DIP-IC-Fassung geeignet RM:2,54mm TTL-Ansteuerung möglich Technische Daten: Spule 12Vdc (Uan: 8,4V) 500-Ohm = 24mA Isolationswiderstand (Spule / Kontakt): 100-GOhm / Isolation (Spule / Kontakt): 1500 Vdc Betriebstemperatur: - 20 ... + 70 °C Schaltzeit (inkl. Prellen): 0,7 ms / Abfallzeit: 1ms / Vibrationsfestigkeit (50 ... 500Hz): 20G Löttemperatur / -zeit: 260 °C / 10 s Schaltkontakt: Kontaktwiderstand: 150mOhm Schaltleistung max.: 3W Schaltspannung max.: 175Vdc Schaltstrom max.: 0,25A Strom bei geschlossenen Kontakte 1,25 A Durchbruchspannung min.: 200Vdc Magnetsystem: Spulenausführung: ungepolt, monostabil

12V Relais DIP Relais DIL Relais Platinenrelais 12V Reedkontaktrelais im DIP-Gehäuse Hochprofil mit zwei Schließern, ohne Diode 2x Schließer (2xEIN) · umpresst · fluxdichte Ausführung zum Einstecken in eine 14-polige DIP-IC-Fassung geeignet. Technische Daten: Spule: 12V DC (Uanspr.: 8,4V) 500R = 24mA Isolationswiderstand (Spule / Kontakt): 100 GOhm / Isolation (Spule / Kontakt): 1.500 V DC Betriebstemperatur: - 20 ... + 70 °C Schaltzeit (inkl. Prellen): 0,5 ms / Abfallzeit: 0,1 ms Vibrationsfestigkeit (50 ... 500 Hz): 20 G Löttemperatur / -zeit: 260 °C / 10 s Schaltkontakt: Kontaktbestückung: 2 Schließer Kontaktwiderstand: 150 mW Schaltleistung, max.: 15 W Schaltspannung, max.: 200 V DC Schaltstrom, max.: 1,0 A Strom bei geschlossenen Kontakten, max.: 1,25 A Durchbruchspannung, min.: 250 V DC Magnetsystem: Spulenausführung: ungepolt, monostabil

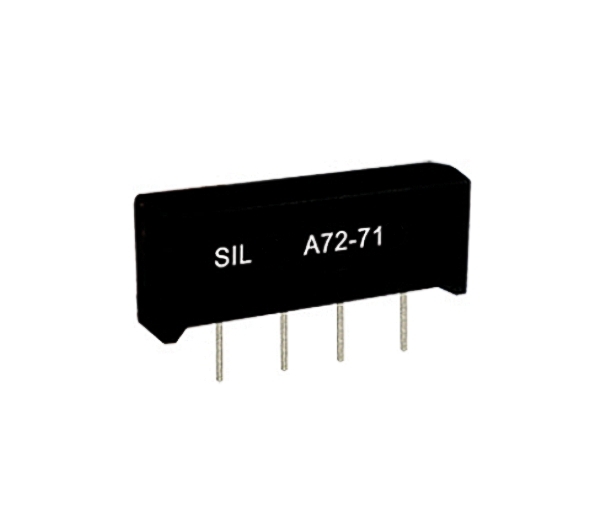

12Volt Relais Minirelais Platinenrelais SIP SIL Reed Relais 1xEIN Schliesserkontakt 1,25A Spule 12V DV (min: 8,4V max. 16V)  Spule = 1000-Ohm = 1Kohm  Kontakt: 1x Schließer (monostabil) Relais galvanisch getrennt ( Spule zu Kontakt )  Kontakt Schaltleistung bis max.: 1,25A max. 200Vdc (P = Leistung bis max: 20W) Abm.: L: 19,8mm x B: 5,08mm H: 7,8mm (  ( Siehe auch weitere Bilder Zeichnung )  Printversion: RM 5,08mm SIL Reed Relais mit international üblicher Pinbelegung. Reduzierter Platzbedarf verglichen mit DIP Relais um 50%.  SIL Reed Relais auch als HF Version verfügbar, u.a. für die Messgeräteprüfung mit Schaltsignalen (DC) bis 1,5 GHz. Optional erhältlich mit einer Isolationsspannung von 4kVDC, Diode und magnetischer Abschirmung.

24V DIL Relais bzw. DIP Reedkontaktrelais im DIP-Gehäuse Flachprofil mit einem Schließer, ohne Diode Eigenschaften: 1 Schließer · umpreßt · fluxdichte Ausführung zum Einstecken in eine 14-polige DIP-IC-Fassung geeignet RM:2,54mm TTL-Ansteuerung möglich Technische Daten: Spule 24Vdc 2000-Ohm = 12mA Isolationswiderstand (Spule / Kontakt): 100-GOhm Isolation (Spule / Kontakt): 1500 V DC Betriebstemperatur: - 20 ... + 70 °C Schaltzeit (inkl. Prellen): 0,5 ms Abfallzeit: 0,1 ms Vibrationsfestigkeit (50 ... 500 Hz): 20 G Löttemperatur / -zeit: 260 °C / 10 s Schaltkontakt: Kontaktwiderstand: 150mOhm Schaltleistung, max.: 15 W Schaltspannung, max.: 200 V DC Schaltstrom, max.: 1,0 A Strom bei geschlossenen Kontakte 1,25 A Durchbruchspannung, min.: 250 V DC Magnetsystem: Spulenausführung: ungepolt, monostabil

24V Relais 24V DIP Relais DIL Relais Platinenrelais Reedrelais im DIP Gehäuse Flachprofil mit einem Wechsler, ohne Diode 1x Wechsler (1xUM) umpreßt · fluxdichte Ausführung zum Einstecken in eine 14-polige DIP-IC-Fassung geeignet RM:2,54mm TTL-Ansteuerung möglich Technische Daten: Spule 24Vdc (Uan: 16,8V max. 30V) 2000Ohm = 12mA Isolationswiderstand (Spule / Kontakt): 100GOhm Isolation (Spule / Kontakt): 1500 V DC Betriebstemperatur: - 20 ... + 70 °C Schaltzeit (inkl. Prellen): 0,7 ms Abfallzeit: 1ms Vibrationsfestigkeit (50 ... 500 Hz): 20 G Löttemperatur / -zeit: 260 °C / 10 s Schaltkontakt: Kontaktwiderstand: 150mOhm Schaltleistung, max.: 3 W Schaltspannung, max.: 175 V DC Schaltstrom, max.: 0,25 A Strom bei geschlossenen Kontakte 1,25 A Durchbruchspannung, min.: 200V DC Magnetsystem: Spulenausführung: ungepolt, monostabil

24V Relais 24V DIP Relais DIL Relais Platinenrelais Reedrelais im DIP Gehäuse Hochprofil mit einem Wechslerkontakt mit Diode ( Suppressor-Diode ) über Spule 1x Wechslerkontakt ( 1xUM = SPDT-CO ) umpreßt · fluxdichte Ausführung zum direkt verlöten auf Platine oder zum einstecken in eine 14-polige DIP-IC-Fassung geeignet Rasermaß = RM 2,54mm Klassische oder auch TTL-Ansteuerung möglich Ideal auch für die Reparatur von Platinen und Steuerungen aller Art  Ersetzt auch viele vergleichbare Modelle z.B. von HAMLIN HE721C2400, HE721C2410, ELEC-TROL RA30451241, ELEC-TROL RA30461241, ELEC-TROL RA30421241  HE116-ND, HE117-ND, Elfein, Meder, Günther, Siemens V23100-V4324-C010  usw.  Technische Daten: Spule 24Volt DC ( Uan: 16,8V max. 30V ) Spule = 2000-Ohm = 2Kohm = 12mA D = mit Diode über Spule = Pin2 = Kathode / Pin6 = Anode ( siehe weitere Bilder )  Isolationswiderstand (Spule / Kontakt): 100-GOhm Isolation (Spule / Kontakt): 1500 V DC Betriebstemperatur: - 20 ... + 70 °C Schaltzeit (inkl. Prellen): 0,7 ms Abfallzeit: 1,5ms Vibrationsfestigkeit (50 ... 500 Hz): 20 G Löttemperatur / -zeit: 260 °C / 10 s Angaben zum Schaltkontakt Kontaktwiderstand statisch : 150mOhm Schaltleistung Kontaktmax.: 10Watt  Schaltspannung, max.: 175V DC oder Peak AC mit 40% Übererregung Schaltstrom max.: 0,5A DC or Peak AC mit 40% Übererregung Transportstrom = Strom 1,0A bei geschlossenen Kontakte = 1,0A DC or Peak AC mit 40% Übererregung Abfallzeit gemessen ohne Spulenerregung = 1,5ms  Kapazität = Bezug 10kHz über offenem Kontak = 1pF Kapazität Spule/Kontakt = Bezug 10kHz über offenem Kontakt = 2pF Isolation Spannung Spule/Kontakt gemäß IEC 255-5 = 1,5KV DC  Isolation Widerstand Spule/Kontakt RH <45%, 200VDC Messspannung = 1,5TOhm Magnetsystem: Spulenausführung: ungepolt, monostabil Gehäusematerial mineralisch gefülltes Epoxy Anschlusspins CuFe2P verzinnt Magnetische Abschirmung nein Reach / RoHS Konformität ja Zulassung NRNT2.E156887

24V Relais DIP Relais DIL Relais Reedkontaktrelais im DIP-Gehäuse mit 2x Schliesserkontakten  Hochprofil mit zwei Schließern, ohne Diode 2x Schließer (2xEIN) · umpresst · fluxdichte Ausführung zum Einstecken in eine 14-polige DIP-IC-Fassung geeignet Technische Daten: Spule: 24Vdc (Uanspr.: 16,8V) 2000R = 12mA Isolationswiderstand (Spule / Kontakt): 100 GOhm / Isolation (Spule / Kontakt): 1.500 V DC Betriebstemperatur: - 20 ... + 70 °C Schaltzeit (inkl. Prellen): 0,5 ms / Abfallzeit: 0,1 ms Vibrationsfestigkeit (50 ... 500 Hz): 20 G Löttemperatur / -zeit: 260 °C / 10 s Schaltkontakt: Kontaktbestückung: 2 Schließer Kontaktwiderstand: 150 mW Schaltleistung, max.: 15 W Schaltspannung, max.: 200 V DC Schaltstrom, max.: 1,0 A Strom bei geschlossenen Kontakten, max.: 1,25 A Durchbruchspannung, min.: 250 V DC Magnetsystem: Spulenausführung: ungepolt, monostabil

24Volt Relais Minirelais Platinenrelais SIL Reed Relais 1xEIN Schliesserkontakt 1,25A Spule 24V (min: 16,8V max. 30V) Spule = 2000-ohm = 2Kohm  Kontakt: 1x Schließer (monostabil) Relais galvanisch getrennt ( Spule zu Kontakt )  Kontakt Schaltleistung bis max.: 1,25A max. 200Vdc (P = Leistung bis max: 20W) Abm.: L: 19,8mm x B: 5,08mm H: 7,8mm  ( Siehe auch weitere Bilder Zeichnung )  Printversion: RM 5,08mm SIL Reed Relais mit international üblicher Pinbelegung. Reduzierter Platzbedarf verglichen mit DIP Relais um 50%.  SIL Reed Relais auch als HF Version verfügbar, u.a. für die Messgeräteprüfung mit Schaltsignalen (DC) bis 1,5 GHz. Optional erhältlich mit einer Isolationsspannung von 4kVDC, Diode und magnetischer Abschirmung.

5V Relais DIP Relais DIL Relais Platinenrelais Reedkontaktrelais im DIL- bzw. DIP-Gehäuse Flachprofil mit einem Schließer, ohne Diode Eigenschaften: 1 Schließer · umpreßt · fluxdichte Ausführung zum Einstecken in eine 14-polige DIP-IC-Fassung geeignet RM:2,54mm · TTL-Ansteuerung möglich Technische Daten: Spule 5Volt DC typisch Nennspannung 5Volt ( Ansprechbar ab: 3,5V.... max 8V  ) Spule 500-Ohm = 10mA bei 5V DC  Isolationswiderstand (Spule / Kontakt): 100-GOhm / Isolation (Spule / Kontakt): 1500 V DC Betriebstemperatur: - 20 ... + 70 °C Schaltzeit (inkl. Prellen): 0,5 ms / Abfallzeit: 0,1 ms Vibrationsfestigkeit (50 ... 500 Hz): 20 G Löttemperatur / -zeit: 260 °C / 10 s Schaltkontakt: Kontaktwiderstand: 150mOhm Schaltstrom, max.: 1,0A Schliesserkontakt )  Schaltleistung, bis max.: 15Watt Schaltspannung bis max.: 200V AC/DC  Strom bei geschlossenen Kontakte 1,25 A Galvanisch getrennter Kontakt  Durchbruchspannung, min.: 250 V DC Magnetsystem: Spulenausführung: ungepolt, monostabil Bei Verwendung als 5Volt Hutschienenrelais empfehlen wir folgende optionale Komponenten  47-826-00400 = 5Volt DIP Relais ( 1 Stück )  39-796-00010 = 3polige Printklemmen ( 2 Stück )  44-815-00006 = Lochrasterplatine Universal ( 1 Stück )  52-625-02200 = Hutschiene Gehäuse 1TE Modulgehäuse DIN Rail Gehäuse TS35

5V Relais Reedrelais mit 1x Wechslerkontakt im Mini DIP DIL Gehäuse Hochprofil mit einem Wechsler mit Diode mit Freilaufdiode Eigenschaften: 1 Wechsler (1xUM)  umpreßt fluxdichte Ausführung zum Einstecken in eine 14-polige DIP-IC-Fassung geeignet RM:2,54mm TTL-Ansteuerung möglich Technische Daten: Spule 5V DC  (Uan: 3,5V ... max 8V ) Spule = 200-220 Ohm = 25mA bei 5Volt  Isolationswiderstand (Spule / Kontakt): 100-GOhm Isolation (Spule / Kontakt): 1500 V DC Betriebstemperatur: - 20 ... + 70 °C Schaltzeit (inkl. Prellen): 0,7 ms / Abfallzeit: 1ms Vibrationsfestigkeit (50 ... 500 Hz): 20 G Löttemperatur / -zeit: 260 °C / 10 s Schaltkontakt: Kontaktwiderstand: 150mOhm Schaltleistung, max.: 3W Schaltspannung, max.: 175V DC / Schaltstrom, max.: 0,25 A Strom bei geschlossenen Kontakte 1,25A Durchbruchspannung, min.: 200V DC Magnetsystem: Spulenausführung: ungepolt, monostabil  Bei Verwendung als 5Volt Hutschienenrelais empfehlen wir folgende optionale Komponenten   47-826-00440 = 5Volt DIP Relais ( 1 Stück )  39-796-00010 = 3polige Printklemmen ( 2 Stück )  44-815-00006 = Lochrasterplatine Universal ( 1 Stück )  52-625-02200 = Hutschiene Gehäuse 1TE Modulgehäuse DIN Rail Gehäuse TS35

5Volt Relais DIP Relais Platinenrelais Reedkontaktrelais im DIP-Gehäuse Hochprofil mit zwei Schließern ( NO ) ohne Diode Eigenschaften: 2x Schließer (2xEIN) · umpresst · fluxdichte Ausführung zum Einstecken in eine 14-polige DIP-IC-Fassung geeignet Technische Daten: Spule: 5V DC (Uanspr.: 3,8V) 200R = 25mA Isolationswiderstand (Spule / Kontakt): 100 GOhm Isolation (Spule / Kontakt): 1.500 V DC Betriebstemperatur: - 20 ... + 70 °C Schaltzeit (inkl. Prellen): 0,5 ms Abfallzeit: 0,1 ms Vibrationsfestigkeit (50 ... 500 Hz): 20G Löttemperatur / -zeit: 260 °C / 10s Schaltkontakt: Kontaktbestückung: 2 Schließer Kontaktwiderstand: 150 mW Schaltleistung max.: 15W Schaltspannung max.: 200 Vdc Schaltstrom max.: 1,0A Strom bei geschlossenen Kontakten, max.: 1,25A Durchbruchspannung min.: 250Vdc Magnetsystem: Spulenausführung: ungepolt, monostabil

5Volt Relais Minirelais Platinenrelais SIL Reed Relais 5V 1xEIN Schliesserkontakt 1,25A Spulenspannung 5V DC Typisch ( Uan = min: 3,5V max. 7,5V ) Spule 500-Ohm = 10mA bei 5Volt DC  Kontakt zu Spule = galvanisch getrennt ( Potentialfrei )  Kontakt: 1x Schliesser = 1x EIN Kontakt (monostabil) Relais galvanisch getrennt ( Spule zu Kontakt )  Kontakt Schaltleistung Kontakt 1,0A bis max.: 1,25A (P Kontaktleistung max: 15W) max. 200V AC,  max. 200V DC Abmessungen: L: 19,8mm x B: 5,08mm H: 7,8mm ( Siehe auch weitere Bilder Zeichnung )  Printversion: RM 5,08mm  SIL Reed Relais mit international üblicher Pinbelegung. Reduzierter Platzbedarf verglichen mit DIP Relais um 50%.  SIL Reed Relais auch als HF Version verfügbar, u.a. für die Messgeräteprüfung mit Schaltsignalen (DC) bis 1,5 GHz. Optional erhältlich mit einer Isolationsspannung von 4kVDC, Diode und magnetischer Abschirmung. Bei Verwendung als 5Volt Hutschienenrelais empfehlen wir folgende optionale Komponenten    47-826-00260 = 5Volt Mini Relais ( 1 Stück )  39-796-00010 = 3polige Printklemmen ( 2 Stück )  44-815-00006 = Lochrasterplatine Universal ( 1 Stück )  52-625-02200 = Hutschiene Gehäuse 1TE Modulgehäuse DIN Rail Gehäuse TS35
