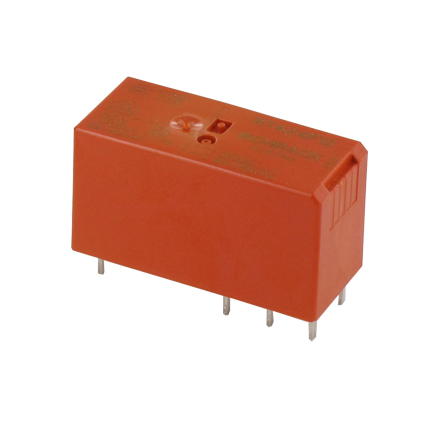

12V Relais Bistabil mit 2 Spulen Printversion RM:5,0mm 2 Wechslerkontakte = 2xUM Kontaktmaterial: AgNi 90/10 Nennspannung: 250V je Kontakt Nenn-Schaltleistung (ohm.Last) max. 8A 250VAC Schaltleistung, max. 2000VA Schaltleistung, max. 16Afür 4Sek Spulenausführung: 2x 12V Wicklungen, bistabil Spulen-Nennspannung: 12Vdc min Uan dc = 8,4V / Uab dc = 8,4V / I = 50mA Spulenwert: je 240-Ohm 50mA Isolation (nach IEC 60664):C/250; B/400 Verschmutzungsgrad: 3 Überspannungskategorie: III Spannungsfestigkeit Spule/Kontakt: 5000Veff offener Kontakt: 1000Veff Luft- und Kriechstrecke: 10/10mm Temperaturbereich: -40...+85°C Vibrationsfestigkeit (30 ... 500 Hz):3/5G Abm.: L: 29mm H: 15,7mm B:12,7mm Zeichung Belegung siehe weitere Bilder

24V Relais Bistabil mit 2-Spulen  Printversion RM:5,0mm als für Platinen bzw. Leiterplatten  2 Wechslerkontakte = 2xUM Kontaktmaterial: AgNi 90/10 Nennspannung: 250V je Kontakt Nenn-Schaltleistung (ohm.Last) max. 8A 250VAC Schaltleistung, max. 2000VA Schaltleistung, max. 16Afür 4Sek Spulenausführung: 2x 24V Wicklungen, bistabil Spulen-Nennspannung: 24Vdc min Uan dc = 16,8V / Uab dc = 16,8V / I = 27mA Spulenwert: je 886-Ohm  Isolation (nach IEC 60664):C/250; B/400 Verschmutzungsgrad: 3 Überspannungskategorie: III Spannungsfestigkeit Spule/Kontakt: 5000Veff offener Kontakt: 1000Veff Luft- und Kriechstrecke: 10/10mm Temperaturbereich: -40...+85°C Vibrationsfestigkeit (30 ... 500 Hz):3/5G Abm.: L: 29mm H: 15,7mm B:12,7mm Zeichung Belegung siehe weitere Bilder
