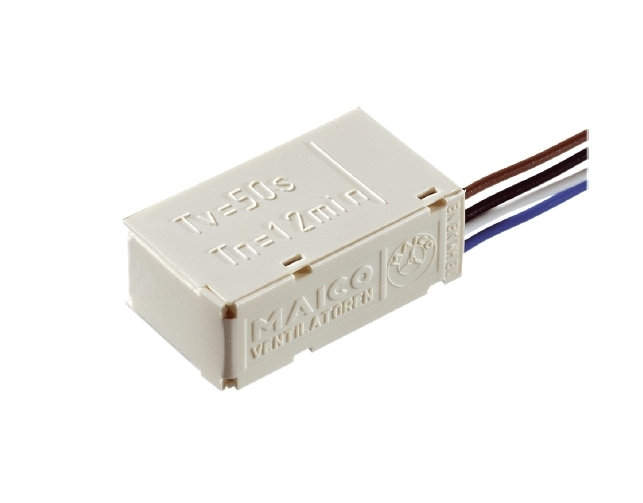

220V Nachlaufrelais 12-Minuten für Lüfter...Ventilatoren   Typische Anwendung : Für Ventilatornachlauf in WC, Bad, Küche, Waschräumen, Garage, Hobby und Kellerräumen, Dia- und Filmprojektoren usw. Miniatur-Nachlaufrelais zur Steuerung der Einschaltverzögerung und oder Nachlaufzeit z.B. für eingebaute Ventilatoren in Decke, Wand usw. Typischer Einsatz z.B. in WCs üblich ... Licht  An - Lüfter läuft nach 50-Sekunden an - Licht aus - Lüfter läuft automatisch 12min nach.  Üblichste Ausführung bzw. Verschaltung erfolgt meist mit der Betätigung der eingebauten Lichtschalter. Einbau z.B. in Schalterdose oder bei Lüfter je nach Kabellageart.   Funktion : Steuert die Einschalt-Verzögerungszeit und die Nachlaufzeit von Ventilatoren oder anderen Geräten, unabhängig von der Ventilatoroder Geräte-Einschaltdauer und der Umgebungstemperatur. Technische Daten: Spannnung 230VAC typisch ( 220-240VAC )  4-Anschlussdrähte siehe Anschlußplan weitere Bilder !  Nachlaufzeit des Ausgangs für Lüfter = 12-Minuten fest eingestellt.   Einschalt-Verzögerungszeit 50-Sekunden fest eingestellt.  Auslösung bzw. Betätigung über handelsübliche Schalter oder Taster jederzeit möglich ( siehe Plan )  Belastbarkeit bis 280VA max = 1,25A ( I-min = 0,075A )  Störfest gemäß EN 61000-4-5  Bei Bedarf zusätzliche Entstörmaßnahmen treffen ( L-, C- oder RC-Glieder, Schutzdioden, Varistoren )  Schutzgrad IP40 Tempratureinsatzbereich: 0 °C bis 50 °C Abmessungen: 20 x 35 x 13mm Zusatzinfos :  Geeignet für Wohnhauslüfter: JA  bis max 280VA Ventilator-Leistung   Geeignet für Deckenlüfter  JA z.B. wie in WC... Bad meist üblich ab 16Watt Ventilator-Leistung   Geeignet für Wandaufbaulüfter: JA  bis max 280VA Ventilator-Leistung   Geeignet für Wandeinbaulüfter:  Nein - bedingt auch JA - wenn ab 16Watt Ventilator-Leistung   Geeignet für Rohrlüfter: Nein - bedingt auch JA - wenn ab 16Watt Ventilator-Leistung   Geeignet für Boxlüfter: Nein - bedingt auch JA - wenn ab 16Watt Ventilator-Leistung   Geeignet für Dachlüfter: Nein Geeignet für Wärmerückgewinnungsanlagen: Nein  Geeignet für Zentrifugallüfter: Nein Geeignet für Zirkulationslüfter: Nein  Durch zusätzliches Beschalten eines geprüften X2-Kondensators z.B. 330nF = 0,33uF 250VAC zwischen WH (weiß) und BU (blau) wird vermieden, dass beim Einsatz eines Lichtschalters mit integrierter Kontrollampe, die Kontrollampe in Aus-Stellung leicht aufleuchtet ( nur erforderlich, wenn keine Raumbeleuchtung angeschlossen ist ) Erhältlich in folgenden Ausführungen ( siehe auch ähnliche Produkte unten ) :  Bst-Nr 93-477-00681 = 220V Nachlaufrelais variabel einstellbar 1-24-Minuten für Lüfter...Ventilatoren   Bst Nr 47-900-00740 = 220V Nachlaufrelais Festzeit = 12-Minuten für Lüfter...Ventilatoren   Bst Nr 47-900-00700 = 220V Nachlaufrelais Festzeit =   6-Minuten für Lüfter...Ventilatoren

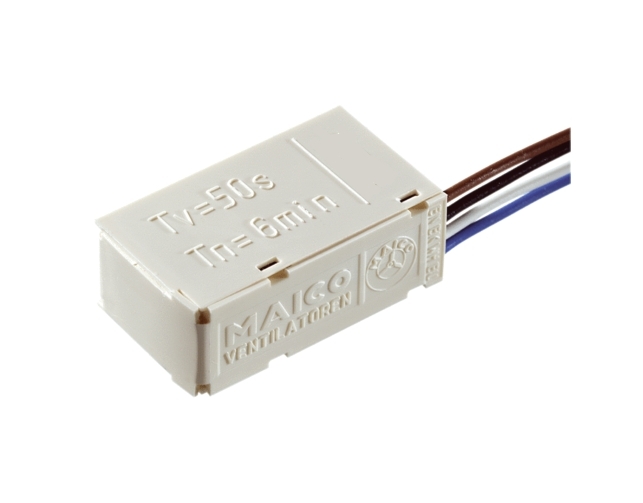

220V Nachlaufrelais 6-Minuten für Lüfter...Ventilatoren   Typische Anwendung : Für Ventilatornachlauf in WC, Bad, Küche, Waschräumen, Garage, Hobby und Kellerräumen, Dia- und Filmprojektoren usw. Miniatur-Nachlaufrelais zur Steuerung der Einschaltverzögerung und oder Nachlaufzeit z.B. für eingebaute Ventilatoren in Decke, Wand usw. Typischer Einsatz z.B. in WCs üblich ... Licht  An - Lüfter läuft nach 50-Sekunden an - Licht aus - Lüfter läuft automatisch 6min nach.  Üblichste Ausführung bzw. Verschaltung erfolgt meist mit der Betätigung der eingebauten Lichtschalter. Einbau z.B. in Schalterdose oder bei Lüfter je nach Kabellageart.   Funktion : Steuert die Einschalt-Verzögerungszeit und die Nachlaufzeit von Ventilatoren oder anderen Geräten, unabhängig von der Ventilatoroder Geräte-Einschaltdauer und der Umgebungstemperatur. Technische Daten: Spannnung 230VAC typisch ( 220-240VAC )  4-Anschlussdrähte siehe Anschlußplan weitere Bilder !  Nachlaufzeit des Ausgangs für Lüfter = 6-Minuten fest eingestellt.   Einschalt-Verzögerungszeit 50-Sekunden fest eingestellt.  Auslösung bzw. Betätigung über handelsübliche Schalter oder Taster jederzeit möglich ( siehe Plan )  Belastbarkeit bis 280VA max = 1,25A ( I-min = 0,075A )  Störfest gemäß EN 61000-4-5  Bei Bedarf zusätzliche Entstörmaßnahmen treffen ( L-, C- oder RC-Glieder, Schutzdioden, Varistoren )  Schutzgrad IP40 Tempratureinsatzbereich: 0 °C bis 50 °C Abmessungen: 20 x 35 x 13mm Zusatzinfos :  Geeignet für Wohnhauslüfter: JA  bis max 280VA Ventilator-Leistung   Geeignet für Deckenlüfter  JA z.B. wie in WC... Bad meist üblich ab 16Watt Ventilator-Leistung   Geeignet für Wandaufbaulüfter: JA  bis max 280VA Ventilator-Leistung   Geeignet für Wandeinbaulüfter:  Nein - bedingt auch JA - wenn ab 16Watt Ventilator-Leistung   Geeignet für Rohrlüfter: Nein - bedingt auch JA - wenn ab 16Watt Ventilator-Leistung   Geeignet für Boxlüfter: Nein - bedingt auch JA - wenn ab 16Watt Ventilator-Leistung   Geeignet für Dachlüfter: Nein Geeignet für Wärmerückgewinnungsanlagen: Nein  Geeignet für Zentrifugallüfter: Nein Geeignet für Zirkulationslüfter: Nein  Durch zusätzliches Beschalten eines geprüften X2-Kondensators z.B. 330nF = 0,33uF 250VAC zwischen WH (weiß) und BU (blau) wird vermieden, dass beim Einsatz eines Lichtschalters mit integrierter Kontrollampe, die Kontrollampe in Aus-Stellung leicht aufleuchtet ( nur erforderlich, wenn keine Raumbeleuchtung angeschlossen ist ) Erhältlich in folgenden Ausführungen ( siehe auch ähnliche Produkte unten ) :  Bst-Nr 93-477-00681 = 220V Nachlaufrelais variabel einstellbar 1-24-Minuten für Lüfter...Ventilatoren   Bst Nr 47-900-00740 = 220V Nachlaufrelais Festzeit = 12-Minuten für Lüfter...Ventilatoren   Bst Nr 47-900-00700 = 220V Nachlaufrelais Festzeit =   6-Minuten für Lüfter...Ventilatoren

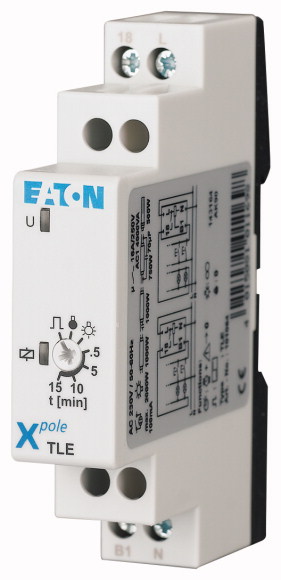

Treppenhaus 230V Lichtautomat Treppenlichtzeitschalter für Schaltschrank Reiheneinbau.  Typische Anwendung: Treppenhäuser, Mietshäuse, Privathäuser - Licht geht an und geht nach einer voreingestellter Zeit von selber aus. Treppenlicht-Zeitschalter mit Vorwarnung und Stopp-Funktion, Automatische 3-/4-Leitererkennung Schraubanschluss bis 2,5qmm Reiheneinbau Treppenlicht-Zeitschalter Funktion rückfallverzögert Zeitbereich 0,5 - 12 Minuten ( Zeitbereich 30 - 720 sekunden ) Kontakt = 1 Schließer Belastbarkeit Schaltkontakt bis 16A 230V AC Schaltkontakt Ausgang geeignet für 220V Glühbirnen, Leuchtstoffröhren, LED Leuchtmittel aller Art Stromversorgung: 220-250V 230VAC typisch Abmessungen: Breite 17,5 mm H: 87mm T: 65mm Weitere Einsatzzwecke: Elektro-, Automatisierungs- und Prozessleittechnik / 230V Niederspannungs-Schalttechnik / Zeitrelais Rückfallverzögert

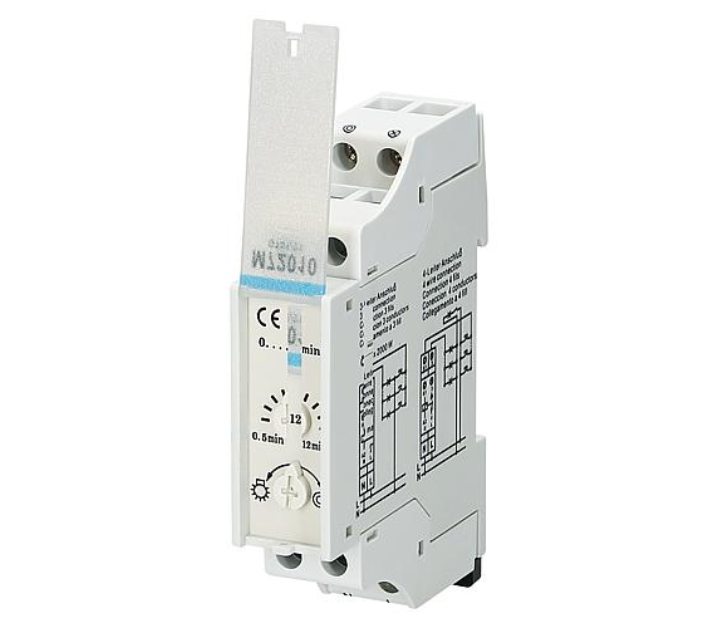

Treppenhaus 230V Lichtautomat Treppenlichtzeitschalter für Schaltschrank Reiheneinbau.  Typische Anwendung: Treppenhäuser, Mietshäuse, Privathäuser - Licht geht an und geht nach einer voreingestellter Zeit von selber aus. Treppenlicht-Zeitschalter  elektromechanisch Reiheneinbau Treppenlicht-Zeitschalter automatische Schaltungserkennung für 3- und 4-Leiteranschluss Zeitbereich einstellbar 0,5..12 Minuten separater Dauerlicht-Schalter Glimmlampenstrom 50mA Schraubanschluss für Kabbelage 0,75qmm bis max 2,5qmm Funktion rückfallverzögert Zeitbereich 0,5 - 12 Minuten ( Zeitbereich 30 - 720 sekunden ) Kontakt = 1 Schließer Belastbarkeit Schaltkontakt bis 16A 230V AC = 380VA  Ausgang über Schaltkontakt Ein-Aus  geeignet für 220V Glühbirnen, Leuchtstoffröhren, LED Leuchtmittel aller Art ...  Stromversorgung: 220-250V 230VAC typisch Abmessungen: Breite 18mm H: 87mm T: 60mm Weitere Einsatzzwecke: Elektro-, Automatisierungs- und Prozessleittechnik / 230V Niederspannungs-Schalttechnik / Zeitrelais Rückfallverzögert

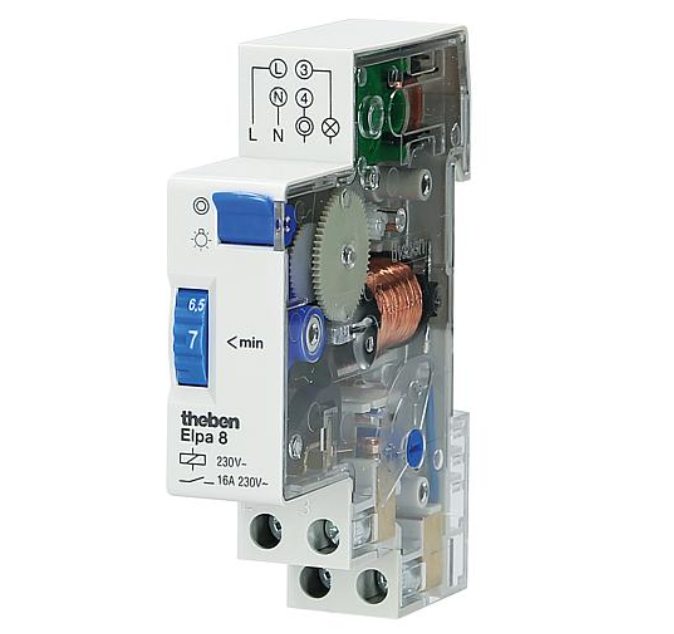

Treppenlicht Automat Treppenhaus Lichtautomat Treppenlichtzeitschalter für Schaltschrank Reiheneinbau.  Typische Anwendung: Treppenhäuser, Mietshäuse, Privathäuser - Licht geht an und geht nach einer voreingestellter Zeit von selber aus. Treppenhaus-Lichtautomat für 220-240VAC Schaltschrank Reiheneinbau Treppenlicht-Zeitschalter, elektromechanisch 3- und 4-Leiteranschluss umschaltbar, nachschaltbar nach 30 Sekunden, mit elektromechanischer Verzögerung 1-7 Minuten, Dauer-Einschalter, Schraubklemmen und Berührungsschutz, Glimmlampenlast 50mA, Schaltkontakt 230V bis 16A, ED 100%, Breite 17,5mm, Einbautiefe 60mm Kippschalter für Dauerlicht Kein Ruhestromverbrauch Höchste Zuverlässigkeit durch Synchronmotor-Antrieb Einfachste Zeiteinstellung und direktes Ablesen der Verzögerungszeit auf einer Absolutskala Präzisions-Mechanik und dadurch exakte Schaltdauer Sehr hohe Stör-Unempfindlichkeit Reiheneinbau-Treppenlicht-Zeitschalter, Abmessungen 1TE = Breite 17,5 mm Zeitbereich 1 - 7 Minuten, nachschaltbar Tastereingang bis max. 50 mA Glimmlampenlast 3- und 4-Leiter-Anschluss, Dauerlichtschalter Montage auf übliche TS35 Hutschiene Kontakt = 1 Schließer Belastbarkeit bis 16A 230V AC Weitere Einsatzzwecke: Elektro-, Automatisierungs- und Prozessleittechnik / 230V Niederspannungs-Schalttechnik / Zeitrelais Rückfallverzögert

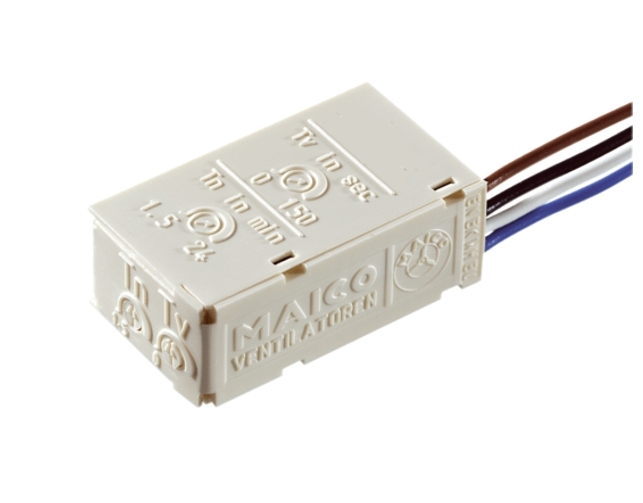

220V Nachlaufrelais variabel einstellbar 1-24-Minuten für Lüfter...Ventilatoren   Typische Anwendung : Für Ventilatornachlauf in WC, Bad, Küche, Waschräumen, Garage, Hobby- und Kellerräumen, Dia- und Filmprojektoren usw. Miniatur-Nachlaufrelais zur Steuerung der Einschaltverzögerung und oder Nachlaufzeit z.B. für eingebaute Ventilatoren in Decke, Wand usw. Typischer Einsatz z.B. in WCs üblich ... Licht  An - Lüfter läuft nach 0-150-Sekunden an - Licht aus - Lüfter läuft automatisch 1-24min nach.  Üblichste Ausführung bzw. Verschaltung erfolgt meist mit der Betätigung der eingebauten Lichtschalter. Einbau z.B. in Schalterdose oder bei Lüfter je nach Kabellageart.   Funktion : Steuert die Einschalt-Verzögerungszeit und die Nachlaufzeit von Ventilatoren oder anderen Geräten, unabhängig von der Ventilatoroder Geräte-Einschaltdauer und der Umgebungstemperatur. Technische Daten: Spannnung 230VAC typisch ( 220-240VAC )  4-Anschlussdrähte siehe Anschlußplan weitere Bilder !  Nachlaufzeit des Ausgangs für Lüfter = 1-24-Minuten frei einstellbar über Poti auf der Frontseite Einschalt-Verzögerungszeit 0-150-Sekunden frei einstellbar eingestellt über Poti auf der Frontseite Auslösung bzw. Betätigung über handelsübliche Schalter oder Taster jederzeit möglich ( siehe Plan )  Belastbarkeit bis 280VA max = 1,25A ( I-min = 0,075A )  Störfest gemäß EN 61000-4-5  Bei Bedarf zusätzliche Entstörmaßnahmen treffen ( L-, C- oder RC-Glieder, Schutzdioden, Varistoren )  Schutzgrad IP40 Tempratureinsatzbereich: 0 °C bis 50 °C Abmessungen: 20 x 35 x 13mm Zusatzinfos :  Geeignet für Wohnhauslüfter: JA  bis max 280VA Ventilator-Leistung   Geeignet für Deckenlüfter  JA z.B. wie in WC... Bad meist üblich ab 16Watt Ventilator-Leistung   Geeignet für Wandaufbaulüfter: JA  bis max 280VA Ventilator-Leistung   Geeignet für Wandeinbaulüfter:  Nein - bedingt auch JA - wenn ab 16Watt Ventilator-Leistung   Geeignet für Rohrlüfter: Nein - bedingt auch JA - wenn ab 16Watt Ventilator-Leistung   Geeignet für Boxlüfter: Nein - bedingt auch JA - wenn ab 16Watt Ventilator-Leistung   Geeignet für Dachlüfter: Nein Geeignet für Wärmerückgewinnungsanlagen: Nein  Geeignet für Zentrifugallüfter: Nein Geeignet für Zirkulationslüfter: Nein  Durch zusätzliches Beschalten eines geprüften X2-Kondensators z.B. 330nF = 0,33uF 250VAC zwischen WH (weiß) und BU (blau) wird vermieden, dass beim Einsatz eines Lichtschalters mit integrierter Kontrollampe, die Kontrollampe in Aus-Stellung leicht aufleuchtet ( nur erforderlich, wenn keine Raumbeleuchtung angeschlossen ist ) Erhältlich in folgenden Ausführungen ( siehe auch ähnliche Produkte unten ) :  Bst-Nr 93-477-00681 = 220V Nachlaufrelais variabel einstellbar 1-24-Minuten für Lüfter...Ventilatoren   Bst Nr 47-900-00740 = 220V Nachlaufrelais Festzeit = 12-Minuten für Lüfter...Ventilatoren   Bst Nr 47-900-00700 = 220V Nachlaufrelais Festzeit =   6-Minuten für Lüfter...Ventilatoren

Universal Zeitrelais mit 10-Funktionen einstellbar, für universelle Anwendung aller Art Multifunktions-Zeitrelais  Einsatz z.B. 12V 24V 48V 230V  ( DC oder AC )  auch als KFZ Relais oder Caravan Zeitrelais verwendbar da auch 12V oder 24V tauglich !  Einschaltverzögert, Rückfallverzögert mit Steuereingang Einschaltwischend mit Steuereingang Ausschaltwischend mit Steuereingang Einschaltverzögert mit Steuereingang Einschaltwischend mit Steuereingang Einschaltwischend Spannungsgesteuert Intervall Blinker pausebeginnend Zustandsanzeige über 2x LED Zeitrelais mit Steuereingang / Professionelles analoges Zeitrelais zur Steuerung von z.B. Beleuchtung in Heizungs- oder Lüftersteuerung, Steuerungsbau allgemein usw. Für universelle Anwendung aller Art Technische Daten: Multifunktionales Zeitrelais (10-Zeitfunktionen und 8-Zeitbereiche 0,1SEkunde bis 240-Stunden ) 10 Arten von Zeitfunktionen über Drehregler Funktionen über Drehsteller mit Beschriftung : E, Wu, Bp, Bi, R, Ws, Wa, Esa, B, T   E - Schaltung mit Verzug   Wu - Einschalten bei der eingestellten Zeit   Bp - Symmetrische zyklische Arbeit, die mit der Pause beginnt.   Bi - Symmetrische zyklische Arbeit, die mit dem Einschalten beginnt   R - Verspätung der Ausschaltung gesteuert über den S-Kontakt   Ws - einmalige Einschalten bei der eingestellten Zeit, die das Schließen des Steuerungskontakts S hervorruft   Wa - Einschalten bei der eingestellten Zeit, die das Öffnen des Steuerungskontakts S hervorruf   Esa - Verspätung der Einschaltung gesteuert über den S-Kontakt   B - zyklische Arbeit gesteuert über das Schließen des Steuerungskontakts S   T - Generierung des Impulses 0,5 s nach dem Ablauf der Zeit T. Insgesamt 3 Drehregler   1 = Funktion ( 1...10 )   2 = Einstellung des Zeitbereichs ( ON-OFF, 1s, 10s, 1m, 10m, 1h, 10h, 1Tag ( 24h), 10Tage ( 240h))   3 = Drehregler der feineinstelung der Zeiteinstellung ( 0,1/0,2/.....0,8/0,9/1,0) Zeitbereich einstellbar von 1-Sekunde bis 10Tage ( 240h)  3 Klemmen für Eingang ( A1 / A2 = Stromversorgung 12V...24V...230V / S = Steuereingang )  3 Klemmen für Wechslerkontakt ( 1x Schliesser / 1x Öffner ) Stromversorgung Eingang 12V - 230V AC oder DC ( auch 24V, 36V, 48V DC ) Relaiskontakt Ausgang 1x Wechslerkontakt ( 1x UM )   Material der Kontakte AgSnO2   Schaltleistung bis zu 16A bis max   Nennlast max bei AC1 = 16 A / 250V AC   Nennlast max bei DC1 = 16 A / 24V DC   Nennlast max bei DC1 = 0,3 A / 250V DC Eigenstromverbrauch / Nennleistungsaufnahme   bei AC = 3,5 VA 230 V AC, 50 Hz   bei DC = 1,5 W 12...240 V DC Überspannungskategorie: III Verunreinigungsgrad der Isolierung: 2 Gehäuseschutzklasse IP20 gem. EN60529 Brennbarkeitsklasse Gehäuse: V-0 Frontpaneel: V-2 nach UL 94 Prüfspannung   Eingang - Ausgang 4000V AC Isolierungstyp: Basisisolierung   Kontaktunterbrechung 1000V AC Typ der Unterbrechung: unvollständige Trennung   zwischen den Stromleisten 2000V AC 2 Wechsler Kontakte, Isolierungstyp Basisisolierung Schaltbeständigkeit 6. in der Kategorie AC1 > 0,5 x 105 8 A/16 A, 250 V AC Mechanische Beständigkeit (Zyklen) > 3 x 107 Dieses Relais kann auf einer 35mm Hutschiene montiert werden Abmessungen 17,5 x 64,5 mm ( siehe weitere Bilder Zeichnung ) Umgebungstemperatur ohne Kondensation und/oder Vereisung) beim Betrieb -20...+50 ºC 2 LED Funktionsanzeigen Gehäuse - Installationsmodul, Breite 17,5 mm Direktmontage auf einer 35 mm Schiene gem.EN60715 Applikationen: in Niederspannungsanlagen gem. Norm EN61812-1

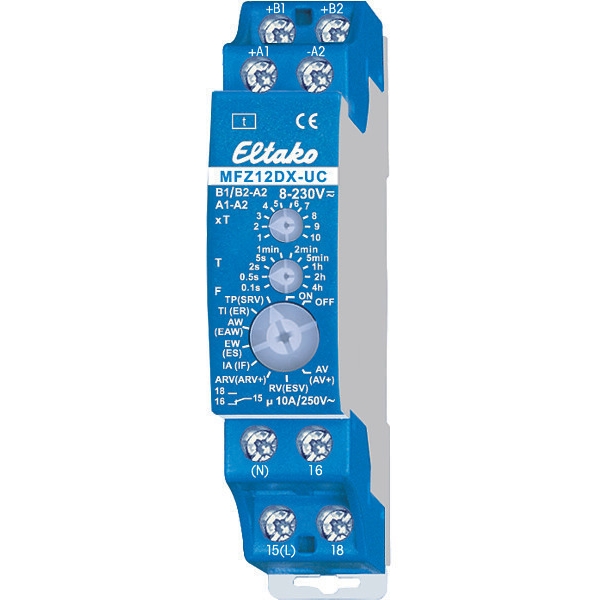

Universal Zeitrelais mit 18-Funktionen einstellbar, für universelle Anwendung aller Art Multifunktions-Zeitrelais  Einsatz z.B. 12V 24V 48V 230V  ( DC oder AC )  Zeitrelais mit Steuereingang und 10A Wechslerkontakt Professionelles 24/7 elektronisches Zeitrelais zur Steuerung von z.B. Beleuchtung in Heizungs- oder Lüftersteuerung, Steuerungsbau allgemein, Motoren uvwm. Universell verwendbar. Einfach analog einstellbar über integrierte Potis  Multifunktions-Zeitrelais mit 18-Funktionen = Schaltfunktionen wie  Funktionen bei Anschluss der Stromversorgung an B1-A2  RV = Rückfallverzögerung AV = Ansprechverzögerung TI = Taktgeber mit Impuls beginnend TP = Taktgeber mit Pause beginnend IA = Impulsgesteuerte Ansprechverzögerung (z.B. automatischer Türöffner) EW = Einschaltwischer AW = Ausschaltwischer ARV = Ansprech- und Rückfallverzögerung ON = Dauer EIN OFF = Dauer AUS Funktionen bei Anschluss der Stromversorgung an B2-A2  SRV = Stromstoßschalter mit Rückfallverzögerung ER = Relais EAW = Einschalt- und Ausschaltwischer ES = Stromstoßschalter IF = Impulsformer ARV+ = Additive Ansprech- und Rückfallverzögerung ESV = Stromstoßschalter mit Rückfallverzögerung und Ausschaltvorwarnung AV+ = Additive Ansprechverzögerung ON = Dauer EIN OFF = Dauer AUS Zeitbereich 0,1 Sekunden bis 40 Stunden ( Einheit Minuten/Stunden )  mit Duplex-Technologie zur Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Leuchtmittel, mit LED-Schaltzustandsanzeige, Schraubklemmen bis 6qmm und Klemmen-Berührungsschutz Prüfspannung Steueranschlüsse/Kontakt Prüfspannung C1-C2/Kontakt 4000V Schaltkontakt 1-polig = 1x Wechslerkontakt Belastbarkeit bis 10A 250V potentialfrei oder Max. Schaltstrom DC1: bei 12V/24V Verbraucher max 8A Schutzart Gehäuse/Anschlüsse IP50/IP20 elektronisches Zeitrelais 100% ED Universal-Spannungseingang 8V ... 240V AC oder DC Steuerstrom Universal-Steuerspannung 8/12/24/230V (<10s)+/- 20% 0,05/0,1/0,2/1mA ) Je nach Anschluss der Stromversorgung an die Klemmen B1-A2 oder B2-A2 können zwei unterschiedliche Funktionsebenen ausgewählt werden. Stand-by-Verlust (Wirkleistung) 230V ) 0,4Watt Gehäuse - Installationsmodul, Breite 18 mm Direktmontage auf einer 35 mm Schiene gem.EN60715 Breite 18mm, Einbautiefe 55mm, mit aufrastbar auf übliche 35mm Hutschiene 35mm Applikationen: in Niederspannungsanlagen gem. Norm EN61812-1

Elektronische Zeitrelais ABB Ersetzt auch Schiele/Timetron Modelle der Serien  AHE / ERE / CT-ERE / CT-E / VWE / CT-ARE  Zeitrelais der Baureihe CT-E bieten als ideale Lösung für den Serieneinsatz ein exzellentes Preisleistungs-Verhältnis.  6-fach Zeitrelais Multifunktionsrelais  elektronisches Relais mit 6 Funktionen und 8-Zeitbereiche  aufrastbar auf Hutschiene 35mm ( üblichste Hutschiene )  einstellbar Schaltfunktionen mittels Stellrad mit Buchstaben ( 6 verschiedene Funktionen einstellbar )    A) Ansprechverzögerung ( ON delay )    B) Rückfallverzögerung ( OFF delay )    C) Einschaltwischer ( Impulse ON )    D) Blinker impuls- und    E) pausebeginnend somit = ( flasher starting with ON, flasher starting with OFF )    F) impulsformend ( pulse former )  Zeitbereich 0,05 Sekunden bis 100 Stunden ( 8-Bereiche einstellbar )    0.05-1 s, 0.5-10 s, 5-100 s, 50-1000 s, 0.5-10 min, 5-100 min, 0.5-10 h, 5-100 h Minimum control pulse length 20ms  mit 2x LED Zustandsanzeige  Grüne LED = Spannung ( Stromversorgung )  Rote   LED = Relais Ausgangs Funktion  Schraubklemmen bis 1,5qmm und Berührungsschutz,  Ausgangangsrelais 1x Wechslerkontakt  ( Potentialfrei ) Kontaktwerkstoff AgCdO  Belastbarkeit Schaltkontakt bis zu 4A 250V ( potentialfrei )  max. making/breaking apparent power at B300 = 3600 VA  Rated operational current Ie nach (IEC/EN 60947-5-1) AC12 (resistive) at 230V 4A AC15 (inductive) at 230V 3/4A DC12 (resistive) at 24V 4A DC13 (inductive) at 24V 2A 100% ED,  Universal Spannungseingang Autom. 24...240V AC oder DC ( 50/60Hz )  Einbaulage beliebig  Schutzklasse 3 (  Schutzart Gehäuse: IP50 / Klemmen IP20  Temperaturbereich Betrieb -20...+60 °C  Montage auf üblicher 35mm DIN-Hutschiene (EN 50022)  Abmessungen: Breite: 22,5mm / H: 78mm / Bautiefe mit Klammer: 88,5mm Einbautiefe 73mm,

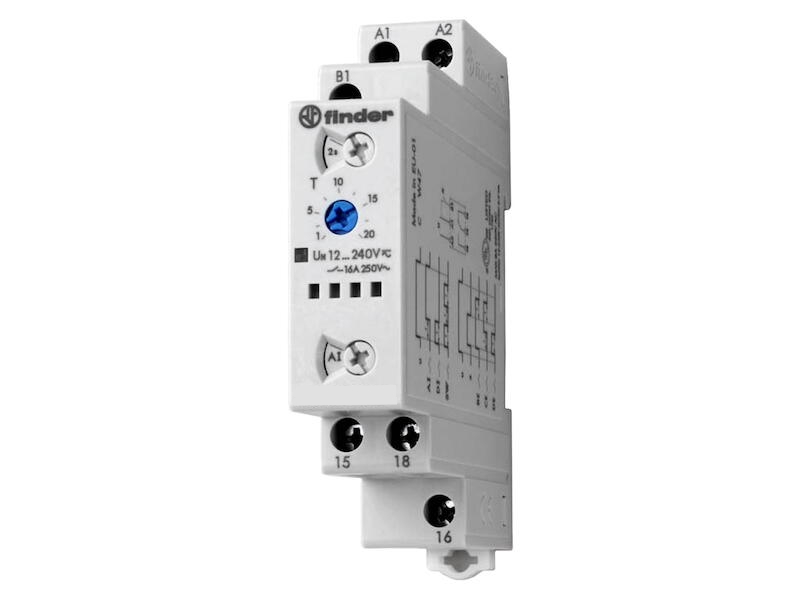

Multifunktions-Zeitrelais 12-240V AC/DC 1W 16A  Elektronische Zeitrelais mit 6 einstellbaren Funktionen Zeitrelais mit Multifunktion mit 6 Ablauffunktionen bzw. 6 Zeitfunktionen wie: Einstellpostion = Funktion :  ( AI )  = Ansprechverzögerung ( DI )  = Einschaltwischer ( SW ) = Impulsrelais (Blinker) symmetrisch, impulsbeginnend ( BE )  = Rückfallverzögerung ( CE )  = Ansprech-/Rückfallverzögerung ( DI )  = Einschaltwischer ( DE ) = Impulsumformer ( Einschaltwischer )  Funktion siehe auch weitere Bilder !  Stromversorgung AC oder DC  Multispannung von 12V..24V..240V AC/DC Sechs überlappende Zeitbereiche von 0,1s bis 20h einstellbar Einstell- und Bedienelemente mit Schraubendreher einstellbar für 35mm-DIN-Schiene (EN50022) Relaisschutzart IP20 Technische Daten: Kontaktart: 1x Wechsler (Potentialfrei) Kontaktmaterial: AgCdO Nennschaltstrom: 16A Schaltstrom, max.: 30A Schaltspannung, max.: 400V AC Schaltleistung, max.: 4000VA Wiederbereitschaftsdauer: 50ms Lebensdauer elektrisch: 100x103 Zyklen Betriebstemperaturbereich: -10...+50°C Abmessungen: L: 88,8mm B:17,5mm H:60,8mm  Weitere Informationen:  Ausführung des elektrischen Anschlusses : Schraubanschluss   Funktion ansprechverzögert ja  Funktion rückfallverzögert ja  Funktion einschaltwischend ja  Funktion ausschaltwischend nein  Funktion Stern/Dreieck nein   Funktion Impulsformend ja  Funktion blinkend mit Pause beginnend, Festzeit nein  Funktion blinkend mit Impuls beginnend, Festzeit ja  Funktion taktend mit Pause beginnend, variabel nein  Funktion taktend mit Impuls beginnend, variabel nein  Mit Stecksockel nein   Fernbedienung möglich nein  Geeignet als Fernbedienung nein  Aufsteckbar auf Schütz nein   Bemessungssteuerspeisespannung Us bei AC 50 Hz 12V bis 240V  Bemessungssteuerspeisespannung Us bei AC 60 Hz 12V bis 240V  Bemessungssteuerspeisespannung Us bei DC 12V bis 240V  Spannungsart zur Betätigung AC/DC  Nennstrom Kontakt  bis 16A  Zeitbereich 0,1 bis 86.400 sek   Anzahl der Ausgänge, unverzögert, Öffner 0  Anzahl der Ausgänge, unverzögert, Schließer 0  Anzahl der Ausgänge, unverzögert, Wechsler 0  Anzahl der Ausgänge, verzögert, Öffner 0  Anzahl der Ausgänge, verzögert, Schließer 0  Anzahl der Ausgänge, verzögert, Wechsler 1  Ausgänge, umschaltbar verzögert/unverzögert nein  Mit Halbleiterausgang nein  Geeignet für Hutschienenmontage ja  Geeignet für Frontmontage  nein  Abmessungen: Breite 17,5 mm / Höhe 88,8 mm / Tiefe 60,8 mm
