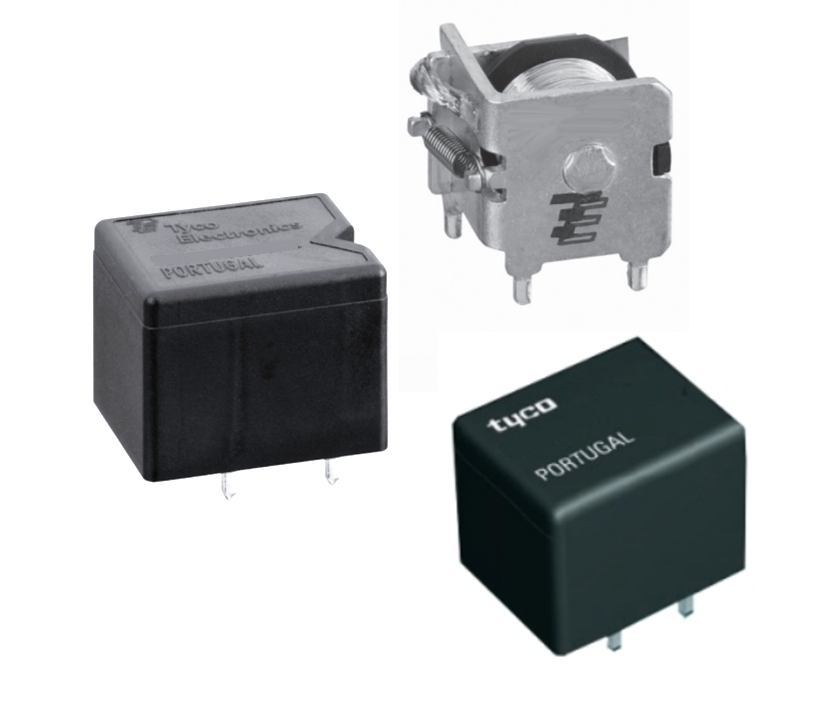

12V KFZ Relais Schliesserkontakt 30A 45A 60A Mini-Relais Ersatzrelais
12Volt 45A Minirelais voll gekapseltes 12V Relais 45A 30-60A mit Schliesserkontakt ( 1xEin ) Typisches Ersatzteil ersetzt viele Relais der selben Ausführung ( geschlossen oder offen ) zb. auch TE, Tyco, Potter&Brumfield, Siemens, Schrack ... usw. Einsatz z.B. Garagentorsteuerungen, KFZ-Technik, Caravan Fensterhebersteuerungen, ABS-Steuerung, Gebläselüfter, Autoalarm, Kühlgebläse, Motorsteuerung, Kraftstoffpumpe, Warnblinkanlage, beheizbare Frontscheibe, beheizbare Heckscheibe, Zündung, Lampen, Front-/Rück-/Nebelscheinwerfer, Innenbeleuchtung, Hauptschalter/Versorgungsrelais, Sitz-Steuerung, Gurtstraffer, Schiebedach, Blinker, Ventile, Fensterheber, Wischersteuerung usw. In sehr vielen Platinen ist dieses Relais verbaut, meist in der offenen Ausführung wie im Bild zu sehen ist. TIPP vom Fachmann : Sie können dieses Relais im Prinzip denoch 1:1 mit der schwarzen Mini-Kuststoffgehäuse in die Platinen so einsetzen, und somit die offenen Relais aus der selben Serie zu 100% damit ersetzten; geht genau so. Technische Daten Spule (Coil) = 12Volt DC ( Einsatzbereich 6,9....16V ) Spule 90-Ohm 0,14A = 134mA Schaltkontakte: 1x EIN = 1x Schliesserkontakt Kontaktmaterial AgNi0,15 Hochleistungrelais Schaltleistung Kontaktbelastbarkeit: 45A bis 23°C / 30A bis 85°C / Peak 60A für 3-Sek Typischer Einsatz KFZ 13,8V 45A ( Nennstrom ) Maximaler kurzfristiger Kontaktstrom: 100A ( Limiting making current ) Anfangsdurchschlagsfestigkeit zwischen offenen Kontakten bis 500V Relais für die Printmontage = Leiterplatte Kontakte = 6 Anschlusspins / Lötpins Temperatur-Einsatzbereich : -40....+85°C ( nach IEC 60068-2-14 ) Abmessungen: B:26mm H:21mm T:21mm PIN-Kontaktrasterabstand siehe auch Zeichnung weitere Bilder mit weitere Infos hierzu ! Zusatzinfo diese Art von Platinenrelais für Hochstromanwendung ist wie folgt erhältlich ( siehe auch unter ähnliche Artikel ) : Art-Nr 47-826-01150 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-01164 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Schliesserkontakt = 1x EIN Art-Nr 47-826-00125 = 24V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-00185 = 12V-DC Relais Kontakt 80A ( 60-100A ) = Schliesserkontakt = 1x EIN
7,20 €* 10,95 €* (34.25% gespart)
%
12V KFZ Relais Wechslerkontakt 30A 45A 60A Mini-Relais Ersatzrelais
12Volt 45A Minirelais voll gekapseltes 12V Relais 45A 30-60A mit Wechslerkontakt ( 1xUM ) Typisches Ersatzteil ersetzt viele Relais der selben Ausführung ( geschlossen oder offen ) zb. auch TE, Tyco, Potter&Brumfield, VKP35, Siemens, Schrack ... usw. Einsatz z.B. Garagentorsteuerungen, KFZ-Technik, Caravan Fensterhebersteuerungen, ABS-Steuerung, Gebläselüfter, Autoalarm, Kühlgebläse, Motorsteuerung, Kraftstoffpumpe, Warnblinkanlage, beheizbare Frontscheibe, beheizbare Heckscheibe, Zündung, Lampen, Front-/Rück-/Nebelscheinwerfer, Innenbeleuchtung, Hauptschalter/Versorgungsrelais, Sitz-Steuerung, Gurtstraffer, Schiebedach, Blinker, Ventile, Fensterheber, Wischersteuerung usw. In sehr vielen Platinen ist dieses Relais verbaut, meist in der offenen Ausführung wie im Bild zu sehen ist. TIPP vom Fachmann : Sie können dieses Relais im Prinzip denoch 1:1 mit der schwarzen Mini-Kuststoffgehäuse in die Platinen so einsetzen, und somit die offenen Relais aus der selben Serie zu 100% damit ersetzten; geht genau so. Technische Daten Spule (Coil) = 12Volt DC ( Einsatzbereich 6,9....16V ) Spule 90-Ohm 0,14A = 134mA Schaltkontakte: 1x UM = 1x Wechslerkontakt Kontaktmaterial AgNi0,15 Hochleistungrelais Schaltleistung Kontaktbelastbarkeit: 45A bis 23°C / 30A bis 85°C / Peak 60A für 3-Sek Typischer Einsatz KFZ 13,8V 45A ( Nennstrom ) Maximaler kurzfristiger Kontaktstrom: 100A ( Limiting making current ) Anfangsdurchschlagsfestigkeit zwischen offenen Kontakten bis 500V Relais für die Printmontage = Leiterplatte Kontakte = 7 Anschlusspins / Lötpins Temperatur-Einsatzbereich : -40....+85°C ( nach IEC 60068-2-14 ) Abmessungen: B:26mm H:21mm T:21mm PIN-Kontaktrasterabstand siehe auch Zeichnung weitere Bilder mit weitere Infos hierzu ! Zusatzinfo diese Art von Platinenrelais für Hochstromanwendung ist wie folgt erhältlich ( siehe auch unter ähnliche Artikel ) : Art-Nr 47-826-01150 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-01164 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Schliesserkontakt = 1x EIN Art-Nr 47-826-00125 = 24V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-00185 = 12V-DC Relais Kontakt 80A ( 60-100A ) = Schliesserkontakt = 1x EIN
7,80 €* 14,40 €* (45.83% gespart)
Neu

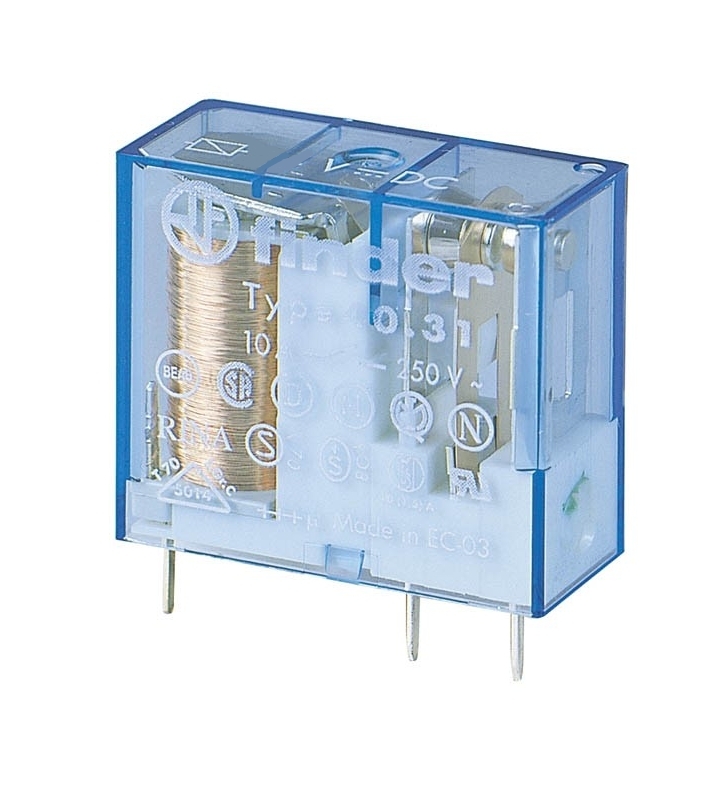

12V Relais DC Spule 1xUM 1xWechsler 10A 250V 4031-Serie
12V Relais 12V DC Spule F4031 1xUM 10A 250VDieses Relais ersetzt auch sehr viele andere Relais z.b. ZETTLER AZ692-071-52 Leiterplatten oder auch Steckrelais mit 5 Kontakten 1x Wechsler Kontakt Lötfest bis 260°C, 5s Spule: 12V (DC) Spule: 220-Ohm Kontaktbelastbarkeit: 10A / 250V ac Abm.: B:29mm H:25mm T:12,4mm Ersetzt unter anderem auch Siemens Relais V23127-B0002-Axxx
Ab 5,45 €*
%

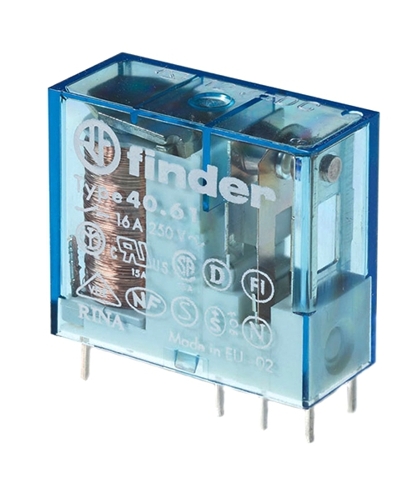

12V Relais DC Spule 1xUM 1xWechsler 16A 250V 4061-Serie
12V Relais 1x Wechslerkontakt bis 16A 250V 12V Relais mit 1x Wechsler Kontaktbelastbarkeit 16A bis 250V ( maxx 400VAC ) Leiterplatten oder auch Steckrelais Spule: 12V DC mit 220-Ohm 55mA ( Einsatzbereich Spule Range 8,8...18V ) Kontakt = 1x Wechslerkontakt (1x UM-Kontakt) Kontaktmaterial = AgCdO Kontaktbelastbarkit bis 16A 250V ( max 400V AC ) Max. Dauerstrom = 16A max. Einschaltstrom 30A* Kontakte-Nennspannung bis 250VAC max. Schaltspannung 400V Kontaktbelastbarkeit Max. Kontakt-Schaltleistung AC-1 = bis 4000VA = 4KW Max. Kontakt-Schaltleistung AC15 = bis 750VA oder bei Einzelphasen Motor bei 230VAC bis 0,55KW Max. Schaltstrom bei Gleichspannung DC1: 30V = 16A / 110V = 0,3A / 230V 0,12A Ansprechzeit: 7ms sichere Trennung nach EN50178 und EN 60335 zwischen Spule und Kontaktsatz 6 kV ( 1,2/50µs ) 8mm Luft- und Kriechstrecke Temperatur-Einsatzbereich -40° .... +85°C Abmessungen: Korpus: B:29mm H:25mm T:12,4mm Rastermaß siehe auch Zeichnung RM:7,54mm ( Spule erste Kontaktreihe 15mm dann 5mm - 5mm ) ersetzt auch sehr viele Modelle von OMRON, Goodsky, Wallek, Schrack, Tyco usw. Optional erhältlich passende Fassungen siehe Zubehör Reiter unten: Bst Nr 47-827-00060 = Fassung für die Leiteplatten / Platine Bst Nr 47-527-00020 = Fassung für Hutschiene mit Schraubkontakten oder Bst Nr 47-527-00040 = Fassung für Hutschiene mit Schraubkontakten Geeignet zum verlöten oder für Relaisfassung (siehe Zubehör-Register)
7,80 €* 8,95 €* (12.85% gespart)
%

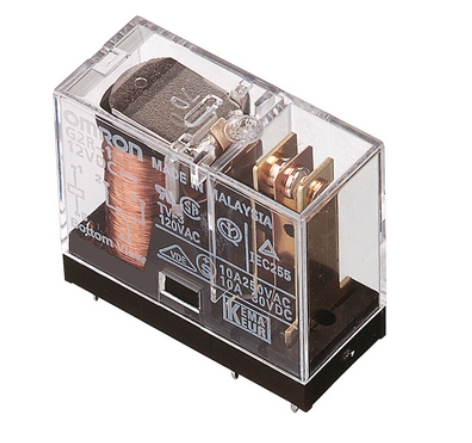

12V Relais DC Spule 1xWechsler 1x UM bis 10A 250V
12V Relais OMRON Serie G2R1 Kontaktmaterial AgCdO Spule: 12V DC = 275-ohm 44mA ( min 10V = max 20,4V ) Kontaktmaterial AgCdO Kontakte 1xUM ( 1x Wechsler ) Kontaktbelastbarkeit: Ohmsch bis 250VAC 10A bzw. max 380VAC 7,5A bzw. 30Vdc 10A ( max 125Vdc ) Ohmsch bis 125VDC 5A bzw. max bis 30VDC 10A ( max 125Vdc ) Induktiv bis 250VAC 7,5A bzw. 30Vdc 5A Schaltleistung bei ohmschen Lasten: 2500VA / 300W bei DC Schaltleistung bei induktiven Lasten: 1875VA / 150W bei DC Kontzakt-Widerstand: 30mOhm Settime Operate: 15ms Rückfallzeit:5ms Abmessungen: 29x13x25,5mm (LxBxH) Temperatur Einsatzbereich -40 bis +70° C Pinlayout: siehe weitere Bilder Montage durch direktes Einlöten in die Leiterplatte (PCB) oder durch Printfassung 47-827-00080 oder Steckfassung 47-827-00030 Zusatzinformation ( Erhältliche Ausführungen ) Bst Nr 47-826-01100 = 12V DC Relais mit 1x Wechsler-Kontakt ( 1x UM ) Bst Nr 47-826-00025 = 12V DC Relais mit 2x Wechsler-Kontakten ( 2x UM ) Bst Nr 47-826-00970 = 24V DC Relais mit 1x Wechsler-Kontakt ( 1x UM ) Bst Nr 47-826-00980 = 24V DC Relais mit 2x Wechsler-Kontakten ( 2x UM )
2,90 €* 3,93 €* (26.21% gespart)
> 500 lagernd
%

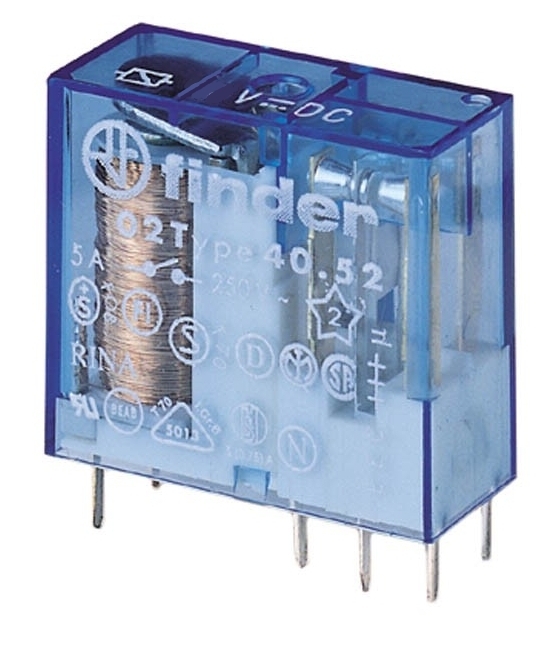

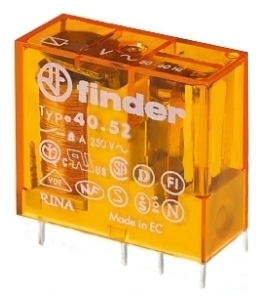

12V Relais DC Spule 2xUM 2xWechsler je 8A 250V 4052
12V Relais mit 2x Wechslerkontakten ( 2xUM ) je 8A 250/400V 12V DC Relais Für Leiterplatte oder Fassung Spule: 12V (DC) Spule: 220-Ohm = 55mA ( Einsetzbar im Arbeitsbereich 8,8...18V ) 2 Wechslerkontakten ( 2x Schliesser und 2x Öffner ) Kontaktbelastbarkeit max 2 x 8A bis Kontakte Nennspannung bis max. Schaltspannung 250/400 VAC Kontakte Max. Schaltleistung AC1 = 2000VA Kontakte 1-Phasenmotorlast AC3 = Betrieb (230VAC) 0,3kW Kontakte bis max. Schaltleistung AC15 = (230VAC) 400VA Kontakte bis max. Schaltstrom DC1 = Gleichspannung = 30VDC 8A / 110VDC 0,3A / 220VDC 0,12A Als Leiterplatten- oder auch Steckrelais mit passender Fassung verwendbar Ansprech-/Rückfallzeit = 7/3ms 8 Kontakten insgesamt (2x für Spule und 6x für Kontakte) Kontaktmaterial Standard AGNi Abmessungen: B:29mm H:25mm T:12,4mm Raster Längs = 5,0mm / Quer = 7,5mm ( siehe auch Zeichnung weitere Bilder ) Standard-Leistung-Relais für Fassungen und Leiterplatte mit grossen Leistungsreserven und den meisten Zulassungen Sichere Trennung zwischen Spule und Kontaktsatz nach EN 50178, EN 60204 und EN 60335 6000V (1,2/50 us), 8mm Luft- und Kriechstrecke Spulen 500mW Verbrauch 5mm lange Pins zur zuverlässigen Kontaktierung in Fassungen Relaisschutzart RT-II nicht Waschdicht Einsatzbereich bzw. Umgebungstemperatur -40 bis + 85 °C Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung AC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten. AC3 Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last passendes Zubehör siehe im Zubehör Register ( Beispiele ) Bst Nr 47-827-00060 = Relaisfassung für Platine Bst Nr 47-827-00050 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Standard ) Bst Nr 47-827-00020 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Arretierbar )
4,90 €* 6,60 €* (25.76% gespart)
%

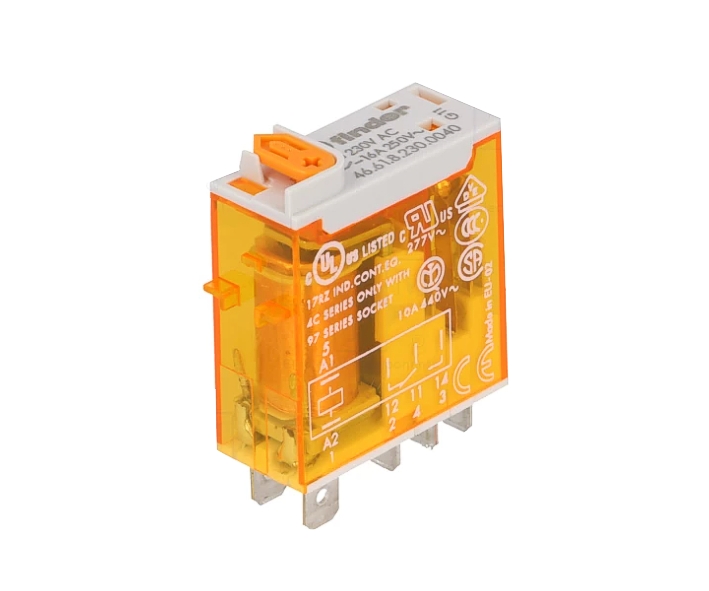

230V Relais AC Spule 1xUM 1xWechsler 16A 250V 4661-Serie Flachsteckhülse
230V Relais AC Spule mit 4,8mm Flachsteckhülsen sowie 1xWechsler 16A 250V Serie 4661 220VAC Relais mit Kontakten über 4,8mm Flachsteckhülsen ( Faston-Anschlüsse ) oder Montage in passender Fassungen Anschlüsse Relais 4,8mm x 0,5mm Flachsteckhülse oder löten oder Steckfassung Pin 4+3 = Schliesserkontakt / Pin 4+2 = Öffnerkontakt ( siehe auch Zeichnung weitere Bilder ) Technische Daten: Industrie-Miniatur-Relais mit 4,8mm Steckanschlüssen 230VAC Spulen für AC und DC sensitiv (500mW) blockierbare Prüftaste und mechanische Anzeige Anschlüsse Relais 4,8mm x 0,5mm Flachsteckhülse oder löten oder Steckfassung Spule 230VAC mit 5mA = 28KOhm ( Range 184...253VAC) Sichere Trennung zwischen Spule und Kontaktsatz nach EN 50178, EN 60204 und EN 60335 6kV (1,2/50us), 8mm Luft- und Kriechstrecke Kontaktmaterial Standard AgNi Ansprech-/Rückfallzeit 15ms / 5ms Potentialfreier Wechslerkontakt integriert 1xUM = 1x Wechsler 16A 230VAC ( Kurzfristig 25A) Schaltleistung AC-1 = max. 4000VA Schaltleistung AC-1 = max. 4000VA Schaltleistung AC-15 = max. 750VA Schaltleistung DC-1 = max. 12A bis 30VDC Relaisschutzart : RT-II Überspannungskategorie III Spannungsfestigkeit 2000VAC EMV - Störfestigkeit des Ansteuerungskreises (Spule) Burst A1-A2 = Klasse-4 ( 4kV ) Schockfestigkeit 20g Wärmeabgabe an die Umgebung 0,6-2W Betriebstemperaturbereich: -40...+70°C Abmessungen: H: 32,8mm B: 12,4mm T: 29mm ( siehe auch ewitere Bilder Zeichnung ) Optional erhältlich hierzu ( siehe im Zubehör-Register ) : 4,8mm Flachsteckhülsen
13,90 €* 18,95 €* (26.65% gespart)
%

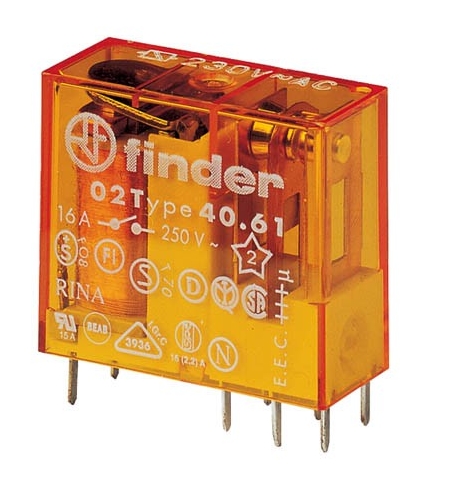

230V Relais AC Spule 1xUM 1xWechsler 16A 250V Silberkontakte 4061-Serie
230V Steckrelais für Hutschienenfassung oder auch für Leiterplatten verwendbar 8 Pins bzw. Kontakten, aber nur 1x Wechsler = 1xUM Spule: 230V (AC) Spule: 27 Kohm 8,5mA Kontakt: 1x UM = 1x Wechslerkontakt Kontaktbelastbarkeit: bis 16A 250VAC bis 4000VA Kontaktmaterial: AgCdO = Silber-Cadmium Spannungsfestigkeit offene Kontakte 1000VAC Temperatureinsatzbereich: -40...+85°C nicht Waschdicht Abmessungen: B:29mm H:25mm T:12,3mm Passende Print- oder Hutschienenfassungen siehe (Zubehör-Register) Bitte beachten Sie auch das Zubehör-Register zu diesem Relais ( Hutschienen-Fassung erhältlich für den Reiheneinbau )
9,90 €* 13,95 €* (29.03% gespart)
230V Relais AC Spule 2xWechsler je 8A 250V 4052 Silberkontakte
230V Relais Leiterplatten oder auch als Steckrelais verwendbar ( 2xUM = 2x Wechslerkontakte ) 230V Relais (AC Spule) 8 Pins bzw. Kontakte (2x Spule 6x für Wechsler) Spule: 230V Einsatzbereich 184...253VAC 50Hz Spule: 27kOhm Strom: 5mA (Nenn) max. 8,5mA Kontakte 2x Wechsler = 2xUM Kontaktmaterial: AgNI = Silber-Nickel Kontaktbelastbarkeit je Kontakt: 2 Wechslerkontakten ( 2x Schliesser und 2x Öffner ) Kontaktbelastbarkeit max 2 x 8A Kontakte Nennspannung bis max. Schaltspannung 250/400 VAC Kontakte Max. Schaltleistung AC1 = 2000VA Kontakte 1-Phasenmotorlast AC3 = Betrieb (230VAC) 0,3kW Kontakte bis max. Schaltleistung AC15 = (230VAC) 400VA Kontakte bis max. Schaltstrom DC1 = Gleichspannung = 30VDC 8A / 110VDC 0,3A / 220VDC 0,12A Als Leiterplatten- oder auch Steckrelais mit passender Fassung verwendbar Ansprech-/Rückfallzeit = 7/3ms Spannungsfestigkeit offene Kontakte 1000VAC Temperatureinsatzbereich: -40...+85°C nicht Waschdicht Relais Schutzart: RT-II ( nicht waschdicht ) Lötfest 260°C (5sek) Ansprech-/Abfallzeit: 7/3ms Mech. Lebensdauer: 10 x 10_6 Abmessungen: B:29mm H:25mm T:12,3mm Zusatzinformation: Neu dieses Relais ist nun auch mit vergoldeten Kontakten (AgNi+AU) erhältlich Bst.Nr.: 47-826-00022 Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung AC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten. AC3 Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last passendes Zubehör siehe im Zubehör Register ( Beispiele ) Bst Nr 47-827-00060 = Relaisfassung für Platine Bst Nr 47-827-00050 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Standard ) Bst Nr 47-827-00020 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Arretierbar )
13,50 €*

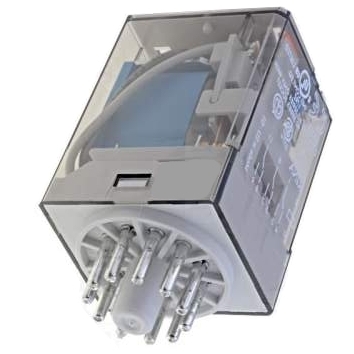

230V Relais AC Spule 3xWechsler 6013 3xUM je 10/20A Steckrelais
230V Relais Leistungsrelais bzw Steckrelais 230VAC Relais Steckrelais mit 3x Wechslern (3xUM) mit Prüftaste und Schaltstellungsanzeige 11-poliger Sockel Kreisrund (2x Spule 9x für 3 Wechsler) Spule: 230V (AC 184...253V) Spule: 7250-Ohm Strom: 10,5mA 2,2W Kontakte 3x Wechsler = 3xUM Kontaktmaterial: AgNI = Silber-Nickel Kontaktbelastbarkeit je Kontakt: Dauerstrom max 10A / max Einschaltstrom: 20A Kontakte Nennspannung 250V max. Schaltspannung Kontakte : 400VAC bei Phasenmotorlast, AC3 - Betrieb (230 V AC) 0,37kW Min. Schaltlast Kontakte mW (V/mA) = 500mW (10V 5mA) bei DC Einsatz 30VDC 10A / 110VDC 0,4A / 220VDC 0,15A Spannungsfestigkeit offene Kontakte 1000VAC Temperatureinsatzbereich: -40...+70°C nicht Waschdicht Relais Schutzart: RT-I Ansprech-/Abfallzeit: 11/4ms Mech. Lebensdauer: 20 x 10_6 (AC) - 50 x 10_6 (DC) Abm.: B:36,4mm T:32,5mm H:54,2mm / Höhe mit Steckk.: 66,8mm Passende optionale Relaisfassung: 47-827-00010 ( Rundsockel ) Bitte beachten Sie auch das Zubehör-Register zu diesem Relais ( Hutschienen-Fassung erhältlich für den Reiheneinbau )
16,95 €*
%
24V KFZ Relais Wechslerkontakt 30A 45A 60A Mini-Relais Ersatzrelais
24Volt 45A Minirelais voll gekapseltes 24V Relais 45A 30-60A mit Wechslerkontakt ( 1xUM ) Typisches Ersatzteil ersetzt viele Relais der selben Ausführung ( geschlossen oder offen ) zb. auch TE 3-1393278-7, Tyco, Potter&Brumfield, VKP35, Siemens V23133A1022C133, 3-1393278-7 Schrack ... usw. Einsatz z.B. Garagentorsteuerungen, KFZ-Technik, Caravan Fensterhebersteuerungen, ABS-Steuerung, Gebläselüfter, Autoalarm, Kühlgebläse, Motorsteuerung, Kraftstoffpumpe, Warnblinkanlage, beheizbare Frontscheibe, beheizbare Heckscheibe, Zündung, Lampen, Front-/Rück-/Nebelscheinwerfer, Innenbeleuchtung, Hauptschalter/Versorgungsrelais, Sitz-Steuerung, Gurtstraffer, Schiebedach, Blinker, Ventile, Fensterheber, Wischersteuerung usw. In sehr vielen Platinen ist dieses Relais verbaut, meist in der offenen Ausführung wie im Bild zu sehen ist. TIPP vom Fachmann : Sie können dieses Relais im Prinzip denoch 1:1 mit der schwarzen Mini-Kuststoffgehäuse in die Platinen so einsetzen, und somit die offenen Relais aus der selben Serie zu 100% damit ersetzten; geht genau so. Technische Daten Spule (Coil) = 24Volt DC ( Einsatzbereich 14,1....30V ) Spule 360-Ohm 0,066A = 66mA Schaltkontakte: 1x UM = 1x Wechslerkontakt Kontaktmaterial AgNi0,15 Hochleistungrelais Schaltleistung Kontaktbelastbarkeit: 45A bis 23°C / 30A bis 85°C / Peak 60A für 3-Sek Typischer Einsatz bis 45A ( Nennstrom ) Maximaler kurzfristiger Kontaktstrom: 100A ( Limiting making current ) Anfangsdurchschlagsfestigkeit zwischen offenen Kontakten bis 500V Relais für die Printmontage = Leiterplatte Kontakte = 7 Anschlusspins / Lötpins Temperatur-Einsatzbereich : -40....+85°C ( nach IEC 60068-2-14 ) Abmessungen: B:26mm H:21mm T:21mm PIN-Kontaktrasterabstand siehe auch Zeichnung weitere Bilder mit weitere Infos hierzu ! Zusatzinfo diese Art von Platinenrelais für Hochstromanwendung ist wie folgt erhältlich ( siehe auch unter ähnliche Artikel ) : Art-Nr 47-826-01150 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-01164 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Schliesserkontakt = 1x EIN Art-Nr 47-826-00125 = 24V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-00185 = 12V-DC Relais Kontakt 80A ( 60-100A ) = Schliesserkontakt = 1x EIN
7,99 €* 14,40 €* (44.51% gespart)
24V Relais DC Spule 1xUM 1xWechsler 10A 250V 4031-Serie
24V Relais Leiterplatten oder auch Steckrelais mit 5 Kontakten 1x Wechsler Kontakt Lötfest bis 260°C, 5s Spule: 24V (DC) Spule: 900-Ohm Kontaktbelastbarkeit: 10A / 250V ac Abm.: B:29mm H:25mm T:12,4mm
Ab 5,09 €*
> 500 lagernd
%
24V Relais DC Spule 1xUM 1xWechsler 16A 250V 4061-Serie
24V Relais mit 1x Wechsler 16A bis 250V ( 400VAC ) Leiterplatten oder auch Steckrelais Spule: 24V DC mit 900-Ohm 26,66mA ( Einsatzbereich Spule Range 18...34V ) Kontakt = 1x Wechslerkontakt (1x UM-Kontakt) Kontaktmaterial = AgCdO Kontaktbelastbarkit bis 16A 250V ( max 400V AC ) Max. Dauerstrom = 16A max. Einschaltstrom 30A* Kontakte-Nennspannung bis 250VAC max. Schaltspannung 400V Kontaktbelastbarkeit Max. Kontakt-Schaltleistung AC-1 = bis 4000VA = 4KW Max. Kontakt-Schaltleistung AC15 = bis 750VA oder bei Einzelphasen Motor bei 230VAC bis 0,55KW Max. Schaltstrom bei Gleichspannung DC1: 30V = 16A / 110V = 0,3A / 230V 0,12A Ansprechzeit: 7ms sichere Trennung nach EN50178 und EN 60335 zwischen Spule und Kontaktsatz 6 kV ( 1,2/50µs ) 8mm Luft- und Kriechstrecke Temperatur-Einsatzbereich -40° .... +85°C Abmessungen: Korpus: B:29mm H:25mm T:12,4mm Rastermaß siehe auch Zeichnung RM:7,54mm ( Spule erste Kontaktreihe 15mm dann 5mm - 5mm ) ersetzt auch sehr viele Modelle von OMRON, Goodsky, Wallek, Schrack, Tyco usw. Optional erhältlich passende Fassungen siehe Zubehör Reiter unten: Bst Nr 47-827-00060 = Fassung für die Leiteplatten / Platine Bst Nr 47-527-00020 = Fassung für Hutschiene mit Schraubkontakten oder Bst Nr 47-527-00040 = Fassung für Hutschiene mit Schraubkontakten
7,40 €* 8,50 €* (12.94% gespart)
%
24V Relais DC Spule 1xWechsler 1xUM bis 10A 250V
24V Relais OMRON Serie G2R1 Kontaktmaterial AgCdO Spule 24V DC Nennspannung ( Range 20...38V DC ) Spulenwert: 1100-Ohm = 1,1Kohm = 22mA Kontaktmaterial AgCdO Kontakte 1xUM ( 1x Wechsler ) Kontaktbelastbarkeit: Ohmsch bis 250VAC 10A bzw. max 380VAC 7,5A bzw. 30Vdc 10A ( max 125Vdc ) Ohmsch bis 125VDC 5A bzw. max bis 30VDC 10A ( max 125Vdc ) Induktiv bis 250VAC 7,5A bzw. 30Vdc 5A Schaltleistung bei ohmschen Lasten: 2500VA / 300W bei DC Schaltleistung bei induktiven Lasten: 1875VA / 150W bei DC Kontakt-Widerstand: 30mOhm Settime Operate: 15ms Rückfallzeit:5ms Abmessungen: 29x13x25,5mm (LxBxH) Temperatur Einsatzbereich -40 bis +70° C Pinlayout: siehe weitere Bilder Montage durch direktes Einlöten in die Leiterplatte (PCB) oder durch Printfassung 47-827-00080 oder Steckfassung 47-827-00030 Zusatzinformation ( Erhältliche Ausführungen ) Bst Nr 47-826-01100 = 12V DC Relais mit 1x Wechsler-Kontakt ( 1x UM ) Bst Nr 47-826-00025 = 12V DC Relais mit 2x Wechsler-Kontakten ( 2x UM ) Bst Nr 47-826-00970 = 24V DC Relais mit 1x Wechsler-Kontakt ( 1x UM ) Bst Nr 47-826-00980 = 24V DC Relais mit 2x Wechsler-Kontakten ( 2x UM )111
3,25 €* 4,90 €* (33.67% gespart)
%

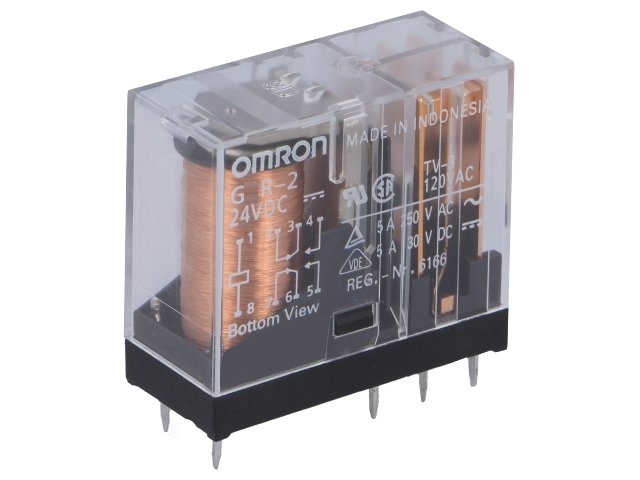

24V Relais DC Spule 2xWechsler 2xUM je 5A 250V
24V Relais mit 2 Wechslerkontakten ersetzt auch Wallek WPR 272024 und andere allek WPR 272024 u. andere Spule: 24V DC ( 21,8mA ) Spulenwiderstand 1,1KOhm Kontakte 2xUM ( 2 Wechslerkontakte ) Kontaktbelastbarkeit je Kontakt bis 250Vac 5A bzw. 400Vac 2A bzw. 30Vdc 5A Schaltleistung: 1250VA bei AC / 150W bei DC Leistungsaufnahme: 530mW Abmessungen: 29x13x25,5mm (LxBxH) Umgebungstemp. -40 bis +70° C Ersetzt auch Wallek WPR 272024 und div. andereTypen
4,20 €* 4,99 €* (15.83% gespart)
> 500 lagernd
%
24V Relais DC Spule 2xWechsler je 8A 250V 4052
24V Relais mit 2x Wechslerkontakten ( 2xUM ) je 8A 250/400V 24V DC Relais Für Leiterplatte oder Fassung Spule: 24V (DC) Spule: 900-Ohm = 27mA ( Einsetzbar im Arbeitsbereich 17,5...36V ) 2 Wechslerkontakten ( 2x Schliesser und 2x Öffner ) Kontaktbelastbarkeit max 2 x 8A bis Kontakte Nennspannung bis max. Schaltspannung 250/400 VAC Kontakte Max. Schaltleistung AC1 = 2000VA Kontakte 1-Phasenmotorlast AC3 = Betrieb (230VAC) 0,3kW Kontakte bis max. Schaltleistung AC15 = (230VAC) 400VA Kontakte bis max. Schaltstrom DC1 = Gleichspannung = 30VDC 8A / 110VDC 0,3A / 220VDC 0,12A Als Leiterplatten- oder auch Steckrelais mit passender Fassung verwendbar Ansprech-/Rückfallzeit = 7/3ms 8 Kontakten insgesamt (2x für Spule und 6x für Kontakte) Kontaktmaterial Standard AGNi Abmessungen: B:29mm H:25mm T:12,4mm Raster Längs = 5,0mm / Quer = 7,5mm ( siehe auch Zeichnung weitere Bilder ) Ersetzt unter vielen weiteren Relais-Modelle auch Eberle D0409 03028 03 GrC/250 22-26V sowie V23037-A0005 usw. Standard-Leistung-Relais für Fassungen und Leiterplatte mit grossen Leistungsreserven und den meisten Zulassungen Sichere Trennung zwischen Spule und Kontaktsatz nach EN 50178, EN 60204 und EN 60335 6000V (1,2/50 us), 8mm Luft- und Kriechstrecke Spulen 500mW Verbrauch 5mm lange Pins zur zuverlässigen Kontaktierung in Fassungen Relaisschutzart RT-II nicht Waschdicht Einsatzbereich bzw. Umgebungstemperatur -40 bis + 85 °C Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung AC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten. AC3 Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last passendes Zubehör siehe im Zubehör Register ( Beispiele ) Bst Nr 47-827-00060 = Relaisfassung für Platine Bst Nr 47-827-00050 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Standard ) Bst Nr 47-827-00020 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Arretierbar )
5,64 €* 6,60 €* (14.55% gespart)
Nur 4 auf Lager!

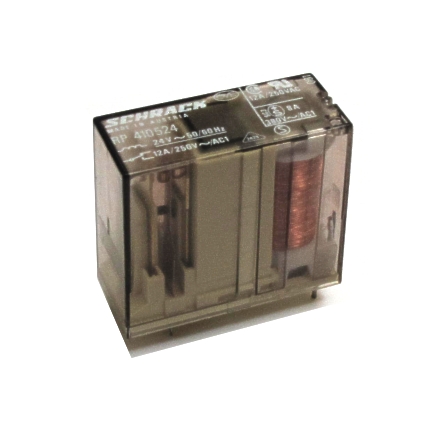

24VAC Relais 24VAC Spule 1xWechsler 12A Printrelais
24V AC Printrelais RP410524 Kontakt 1 x UM Wechsler Kontakt (monostabil) Kontaktbelastbarkeit: 12A / 250Vac / max. 380-440Vac Stehende Bauform Abm.: B:29mm H:25mm T12,5mm RM Spule: 8mm / Kontakt: 5,08-5,08-5,08mm Abstand 1ter Kontakt zur Spule: 16mm
4,90 €*
%
5V DIP Relais DIL Reedrelais 1xSchliesser Spule 500-ohm
5V Relais DIP Relais DIL Relais Platinenrelais Reedkontaktrelais im DIL- bzw. DIP-Gehäuse Flachprofil mit einem Schließer, ohne Diode Eigenschaften: 1 Schließer · umpreßt · fluxdichte Ausführung zum Einstecken in eine 14-polige DIP-IC-Fassung geeignet RM:2,54mm · TTL-Ansteuerung möglich Technische Daten: Spule 5Volt DC typisch Nennspannung 5Volt ( Ansprechbar ab: 3,5V.... max 8V ) Spule 500-Ohm = 10mA bei 5V DC Isolationswiderstand (Spule / Kontakt): 100-GOhm / Isolation (Spule / Kontakt): 1500 V DC Betriebstemperatur: - 20 ... + 70 °C Schaltzeit (inkl. Prellen): 0,5 ms / Abfallzeit: 0,1 ms Vibrationsfestigkeit (50 ... 500 Hz): 20 G Löttemperatur / -zeit: 260 °C / 10 s Schaltkontakt: Kontaktwiderstand: 150mOhm Schaltstrom, max.: 1,0A Schliesserkontakt ) Schaltleistung, bis max.: 15Watt Schaltspannung bis max.: 200V AC/DC Strom bei geschlossenen Kontakte 1,25 A Galvanisch getrennter Kontakt Durchbruchspannung, min.: 250 V DC Magnetsystem: Spulenausführung: ungepolt, monostabil Bei Verwendung als 5Volt Hutschienenrelais empfehlen wir folgende optionale Komponenten 47-826-00400 = 5Volt DIP Relais ( 1 Stück ) 39-796-00010 = 3polige Printklemmen ( 2 Stück ) 44-815-00006 = Lochrasterplatine Universal ( 1 Stück ) 52-625-02200 = Hutschiene Gehäuse 1TE Modulgehäuse DIN Rail Gehäuse TS35
2,75 €* 3,80 €* (27.63% gespart)
%
5V DIP Relais DIL Reedrelais 1xWechsler Spule mit Diode
5V Relais Reedrelais mit 1x Wechslerkontakt im Mini DIP DIL Gehäuse Hochprofil mit einem Wechsler mit Diode mit Freilaufdiode Eigenschaften: 1 Wechsler (1xUM) umpreßt fluxdichte Ausführung zum Einstecken in eine 14-polige DIP-IC-Fassung geeignet RM:2,54mm TTL-Ansteuerung möglich Technische Daten: Spule 5V DC (Uan: 3,5V ... max 8V ) Spule = 200-220 Ohm = 25mA bei 5Volt Isolationswiderstand (Spule / Kontakt): 100-GOhm Isolation (Spule / Kontakt): 1500 V DC Betriebstemperatur: - 20 ... + 70 °C Schaltzeit (inkl. Prellen): 0,7 ms / Abfallzeit: 1ms Vibrationsfestigkeit (50 ... 500 Hz): 20 G Löttemperatur / -zeit: 260 °C / 10 s Schaltkontakt: Kontaktwiderstand: 150mOhm Schaltleistung, max.: 3W Schaltspannung, max.: 175V DC / Schaltstrom, max.: 0,25 A Strom bei geschlossenen Kontakte 1,25A Durchbruchspannung, min.: 200V DC Magnetsystem: Spulenausführung: ungepolt, monostabil Bei Verwendung als 5Volt Hutschienenrelais empfehlen wir folgende optionale Komponenten 47-826-00440 = 5Volt DIP Relais ( 1 Stück ) 39-796-00010 = 3polige Printklemmen ( 2 Stück ) 44-815-00006 = Lochrasterplatine Universal ( 1 Stück ) 52-625-02200 = Hutschiene Gehäuse 1TE Modulgehäuse DIN Rail Gehäuse TS35
6,55 €* 8,90 €* (26.4% gespart)
Nur 10 auf Lager!
5V DIP Relais DIL Reedrelais 2xSchliesser Spule 200-Ohm
5Volt Relais DIP Relais Platinenrelais Reedkontaktrelais im DIP-Gehäuse Hochprofil mit zwei Schließern ( NO ) ohne Diode Eigenschaften: 2x Schließer (2xEIN) · umpresst · fluxdichte Ausführung zum Einstecken in eine 14-polige DIP-IC-Fassung geeignet Technische Daten: Spule: 5V DC (Uanspr.: 3,8V) 200R = 25mA Isolationswiderstand (Spule / Kontakt): 100 GOhm Isolation (Spule / Kontakt): 1.500 V DC Betriebstemperatur: - 20 ... + 70 °C Schaltzeit (inkl. Prellen): 0,5 ms Abfallzeit: 0,1 ms Vibrationsfestigkeit (50 ... 500 Hz): 20G Löttemperatur / -zeit: 260 °C / 10s Schaltkontakt: Kontaktbestückung: 2 Schließer Kontaktwiderstand: 150 mW Schaltleistung max.: 15W Schaltspannung max.: 200 Vdc Schaltstrom max.: 1,0A Strom bei geschlossenen Kontakten, max.: 1,25A Durchbruchspannung min.: 250Vdc Magnetsystem: Spulenausführung: ungepolt, monostabil
8,95 €*
5V Relais SIL Reedrelais 1xEIN NO Schliesserkontakt 1A
5Volt Relais Minirelais Platinenrelais SIL Reed Relais 5V 1xEIN Schliesserkontakt 1,25A Spulenspannung 5V DC Typisch ( Uan = min: 3,5V max. 7,5V ) Spule 500-Ohm = 10mA bei 5Volt DC Kontakt zu Spule = galvanisch getrennt ( Potentialfrei ) Kontakt: 1x Schliesser = 1x EIN Kontakt (monostabil) Relais galvanisch getrennt ( Spule zu Kontakt ) Kontakt Schaltleistung Kontakt 1,0A bis max.: 1,25A (P Kontaktleistung max: 15W) max. 200V AC, max. 200V DC Abmessungen: L: 19,8mm x B: 5,08mm H: 7,8mm ( Siehe auch weitere Bilder Zeichnung ) Printversion: RM 5,08mm SIL Reed Relais mit international üblicher Pinbelegung. Reduzierter Platzbedarf verglichen mit DIP Relais um 50%. SIL Reed Relais auch als HF Version verfügbar, u.a. für die Messgeräteprüfung mit Schaltsignalen (DC) bis 1,5 GHz. Optional erhältlich mit einer Isolationsspannung von 4kVDC, Diode und magnetischer Abschirmung. Bei Verwendung als 5Volt Hutschienenrelais empfehlen wir folgende optionale Komponenten 47-826-00260 = 5Volt Mini Relais ( 1 Stück ) 39-796-00010 = 3polige Printklemmen ( 2 Stück ) 44-815-00006 = Lochrasterplatine Universal ( 1 Stück ) 52-625-02200 = Hutschiene Gehäuse 1TE Modulgehäuse DIN Rail Gehäuse TS35
3,30 €*
Nur 7 auf Lager!
%
Relais 100-140V DC Spule 2xWechsler ABB CR-M125DC2 1SVR405611R8200
Steckbares Relais mit Spule 125V einsetzbar 100-138V ABB STOTZ-Kontakt 1SVR405611R8200 CR-M125DC2 Standard Miniaturrelais mit mechanischer Schaltstellungsanzeige Steckrelais mit 125Vdc Spule ( 100-140V DC 0,9W 16kOhm +/-10%) Durch vorschalten eines Gleichrichter 9-640-00083 mit Mini-ELKO 25-716-00800 auch verwendbar an 115VAC Insgesamt 8 Kontakte davon 2x Spule und 6x Kontakte Steckkontakte für Fassung oder auch zum anlöten 2x Wechsler = 2xUM Kontakte Kontaktmaterial AGNi Belastbarkeit Kontakte: 12A 250VAC max. 3000VA Ansprechzeit 13ms Rückfallzeit 3ms Spannungsfestigkeit Spule u. Kontakte 2500VAC Integrierte Prüftaste zum manuellen Betätigen und Verriegeln der Ausgangskontakte die bei Bedarf entfernt werden kann Kadmiumfreier Kontaktwerkstoff Geeignet für logische Sockel und Standardsockel Einbaulage beliebig Schutzart IP40 Temperaturbereiche Betrieb -40...+70 °C Abmessungen: B: 21.2mm H: 35.6 mm L: 27.5mm Baubreite auf Sockel 27mm (1,063 in) Gewicht: 33g
10,00 €* 19,99 €* (49.97% gespart)
Nur 9 auf Lager!
%

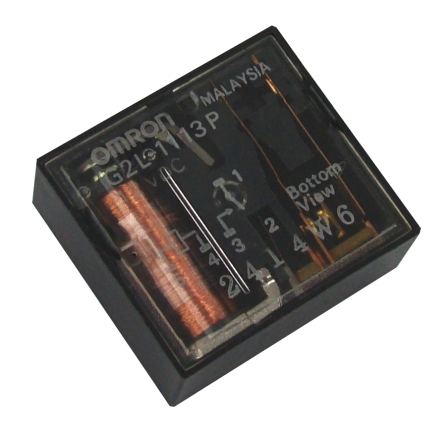

Relais 12V DC Spule 1xEIN Omron G2L1113P 10A-250V
Liegendes 12V Relais. Ersetzt u.a. auch Wallek oder FEME Relais FVA0012xxx mit 12V und 13,5V und 14,6V usw. sowie etliche andere Hersteller in der selben Bauart *** Leider nicht mehr lieferbar Ersatzartikel = Bst-Nr 47-826-00285 **** Ersetzt sehr viele liegende Relais-Typen Kartenrelais, Printrelais für Platinen und Steuerungen aller Art Spule: 12V DC Gleichspannung ( 11-18V) Spulenwiderstand 290-Ohm 41mA Kontaktbelastbkeit: bis 250V bis 10A bis 2500VA Kontakt: 1x Schliesser (1xEIN) Pin 1+ 3 Printversion: RM: 7,5 - 10 - 5mm (siehe Zeichnung) Abmessungen: B:28mm T:25,6mm H:10,7mm Abgekündigtes Ersatzteil solange Vorrat reicht !
3,85 €* 6,95 €* (44.6% gespart)
%
Relais 12V DC Spule 1xEIN Schliesser bis 5A 250Vac
12V Relais DC Spule 1xEIN 1x Schliesserkontakt Belastbarkeit bis 5A 250Vac Miniatur-Relais Ersatzrelais Printrelais bedingt Steckrelais* Universell verwendbar ersetzt unter anderen Relais auch Technische Daten siehe auch weitere Bilder : Kontakte: 4polig Kontaktart = 1NO : 1x Schliesser Kontakt-Schaltstrom : max 5A Kontakt-Schaltspannung : bis 250VAC Kontakt-Schaltleistung : 1250VA Kontakt-Leistung oder DC : 5A 30V-DC Kontakt-Material : AgNi Ansprech-/Abfallzeit, max. 10/5ms Ansteuerung Spule : 12V DC Spule Einsatzrange : min 8,4 ... 18V Spule-Ohmwert 1200 Ohm = 1,2Kohm Spule-Stromaufnahme : 10mA Spule Leistung Pnenn 120-180mW Betriebstemperaturbereich: -40...+85°C Ultra-Slim Tiefe : 5,0mm Ultra Slim Länge : 20,0mm Ultra Slim Nut L+R: * keine Nut Ultra Slim Höhe : 12,5mm Kontaktlänge : 3,5mm Kontakt-Breite Kontakt NO : 0,7mm Kontakt-Breite Spule : 0,5mm Kontaktstärke : 0,3mm Abstand 1-Pin von Außen: 1,25mm Rastermaß ( RM alle ) 7,62-7,62-2,54mm Rastermaß ( RM Spule ) 2,54mm Prüfspannung Spule/Kontakt (1Min.): 3.000V AC offene Kontakte (1Min.): 1.000V AC verstärkte Isolierung: nach IEC61131-2 Isolationswiderstand1), min.: 1000-MOhm
3,45 €* 6,95 €* (50.36% gespart)
Nur 1 auf Lager!
Relais 12V DC Spule 1xUM F4341-7012 10A 250V
Kleine Print-Relais 10,2 mm breit Finder Serie 43.41 Spule 12Vdc (580-Ohm) Kontakte: 1xUM / geringe Leistungsaufnahme, 250mW Kontaktbelastbarkeit: 10A/250Vac Prüfspannung: 6000 Vac Schaltleistung: 2500 VA Abmessungen: L:30,2mm x H:15,4mm B:10,2mm (schmal)
5,95 €*
Relais 12V DC Spule 1xUM MR12 Print Kontakt 10A 240V
12V Kleinrelais Wechslerkontakt bis 10A 240VAC. Eines der am meisten eingesetztes Kleinrelais auch in Steuerungen, Schaltungen, Schule, Bausätzen usw. Dieses Mini-Relais bzw. Netzrelais ersetzt auch Kamling KS1P oder MR12 u.v.w.m. z.B. TIANBO Technische Daten: Spule 12Volt DC ( 9,0...15,6V) Gleichspannung Spule 400-Ohm Toleranz 350-440-Ohm Spule Leistung 360mW Kontaktmaterial AgSnO2 Kontaktübergangswiderstand: kleiner 100mOhm (bei 6VDC 1A) Kontakte: 1xUM = 1x Wechslerkontakt Kontaktbelastbarkeit: Nennlast bei Schliesser 10A 240VAC Nennlast bei Wechsler 7A 240VAC or 10A 24VDC or 15A 125VAC max. Schaltspannung 250VAC / 60VDC max. Schaltstrom 15A max. Schaltleistung 240W / 2770VA Ledensdauer: 1x10 hoch 5 Schaltzyklen max. Schalthäufigkeit 1800 Zyklen/h Ansprechzeit 10ms / Abfallzeit 5ms Vibrationsfestigkeit 10-50Hz 1,5mm Stossfestigkeit (Funktion) 10g Stossfestigkeit (Zerstörung) 100g Temperatureinsatzbereich -40...+85°C Standardmässig waschfest RT-III Schutzart: IP67 Prüfspannung (1min.) Kontakt/Spule 1500VAC Prüfspannung (1min.) Kontakt/Kontakt 750VAC Isolationswiderstand 100MOhm 500VDC Gewicht 10g Abmessungen: 19mm x 15,1mm 15,5mm ( siehe auch Zeichnung weitere Bilder )
Ab 1,80 €*
Relais 12V DC Spule 1xUM RFRS1B12 Kontakt 1A 125V
Miniatur Printrelais mit 12Vdc (9-13,2V) Spule (320-Ohm) 1 Wechslerkontakt waschfeste Ausführung (IP 67) direkt einlötbar in die Leiterplatte steckbar in 12-polige DIL-Fassungen Anschlüsse im Rastermaß 2,54mm Temperaturbereich: -25...+55°C Ansprechzeit, max.: 5ms Abfallzeit, max.: 5ms Kontaktbestückung: 1Wechsler / Kontaktmaterial: AgNi/Au Schaltspannung, max. 240V AC Schaltleistung (ohm. Last), max.: 24W/55VA Nennstrom (ohm. Last): 1A/24V DC / 1A/125V AC Schaltstrom, min.: 1mA/2V DC Abm.: B:16mm T:11mm H:11,5mm Gewicht: 10g
Ab 0,85 €*
Relais 12V DC Spule 1xUM Wechslerkontakt 10A 250V 3611
12V Relais mit 1x Wechslerkontakt Eines der am meisten eingesetztes Relais auf den Leiterplatten ... Platinen 12Volt Relais mit Wechslerkontakt Kleines Leistungsrelais, Würfelbauform für die Leiterplattenmontage Eines der am meisten eingesetzten 12V Platinenrelais ( Range 9V...16Volt DC ) Typischer Einsatz in Elektrische Baugruppen, Jalosien-, Rolläden und Fensterläden-Antriebe, Kühlschränke, Waschmaschinen, HiFi-Anlagen, Whirlpools und Dampfbäder, Brenner-, Kessel- und Ofensteuerungen, Bausätze und div. nicht genannte Baugruppen. Universell verwendbar ! 12V Miniaturrelais für den universellen Einsatz auf Platinen / Leiterplatten Ersetzt unter vielen anderen auch Dikon DMA-SH112D mit 12VDC Coil und DMA-SH115Dmit 15VDC Cooil uvwm. Spule 12Volt DC ( 400-Ohm 30mA ) Spulenbemessungsleistung ≤ 0,36Watt dc Einsatzbereich typisch 9-16V Weitbereichseinsatz Kontakte: 1xUM = 1x Wechslerkontakt Kontaktbelastbarkeit: bis 10A 250VAC Schaltstrom, max.: 15A Belastbarkeit = 10/15A (Schließer) und 5/10A (Öffner) Nennspannung max. Schaltspannung 250V AC Kontaktnennstrom 10A Prüfspannung: 2500 Vac Schaltleistung: 2500 VA Spannungsfestigkeit 4kV = 4000V Abmessungen: L:21,5mm x H:17,5mm B:15,5mm Weitere Infos Pinlayout und Skizze siehe auch weitere Bilder ! Material (Anschluss) AgSnO2 Kontaktmaterial Standard AgSnO Schutzart RT III = Waschdicht Ansprech-/Rückfallzeit 10/5ms RoHS konform Ja Betriebstemperatur Einsatz von bis -40 °C .... +85 °C Max. Schaltleistung AC1 = bis 2500VA Max. Schaltleistung AC15 = (230V AC) bis 500VA 1-Phasenmotorlast AC3 Betrieb (230V AC) = 0,37KW Max. Schaltstrom DC1: bis 30/V 10A / bis 110V 0,3A / 220V 0,12A
Ab 2,20 €*
Relais 12V DC Spule 1xUM Wechslerkontakt bis 5A 250Vac V23057-Bxxx
12V Relais ersetzt KR510012 / V23057-B0002-A101 / V23027X / RP10012S und viele weitere mehr. Print-, bzw. Leiterplatten Leistungsrelais Sehr gängiges Kleinrelais, findet Einsatz in unzähligen Schaltungen und Steuerungen auch von Buderus etc. Ersetzt Wallek / RP10012S / KR510012 / V23057-B0002-A101 / V23027X und viele weitere mehr. Daher auch interessant als Ersatzrelais in Heizungssteuerungen, Schaltungen aller Art Waschdichtes Printrelais ( Leiterplattenrelais ) Spule: 12V (DC) mit 330-Ohm Spulenbereich: 8-16V Coil-Power: 450-500mW Dielectric strength coil-contact circuit 4000V rms Dielectric strength open contact circuit 1000V rms Leistungsrelais mit 1xWechsler Kontakt (UM) Kontakt Material AgNi0,15 Kontakt-Belastbarkeit: 5A 250V (AC) 1250VA Contact-Ratings nach IEC61810 = 5A 250VAC / nach UL508 = 8A 250VAC Kontakt Schliesser: 4 auf 5 ( Ruhezustand offen ) Kontakt Öffner : 4 auf 3 ( Ruhezustand geschlossen ) Standard: 250VAC + Max. Switching Voltage 400VAC ( siehe auch weitere Bilder ) Temperatur Einsatzbereich: -40...+70°C Rastermaß auf Platine: 7,62 Spule / 5,08 Kontakt ( siehe Zeichnung ) Zeichnung Pinlayout siehe weitere Bilder ! Abmessungen: B:27,8mm H:24.5mm T:10.5mm Dieses Profi-Relais-Serie ist erhältlich wie folgt : Art-Nr 47-826-00360 = 12V Spule Kontakt 5/8A 250VAC Art-Nr 47-826-02308 = 12V Spule Kontakt 8/15A 250VAC Alternativ Art-Nr 47-826-00365 = 24V Spule Kontakt 5/8A 250VAC Art-Nr 47-826-00623 = 24V Spule Kontakt 8/15A 250VAC Zusatzinformation : Weitere 24V Relais zur Buderus Steuerung halbhohe Bauform zur Serie Buderus Ecomatic 3000 = Nr 47-826-04510 ( Nr unter Suche eingeben ) oder unten Register ( ähnliche Atikel )
Ab 15,95 €*
%

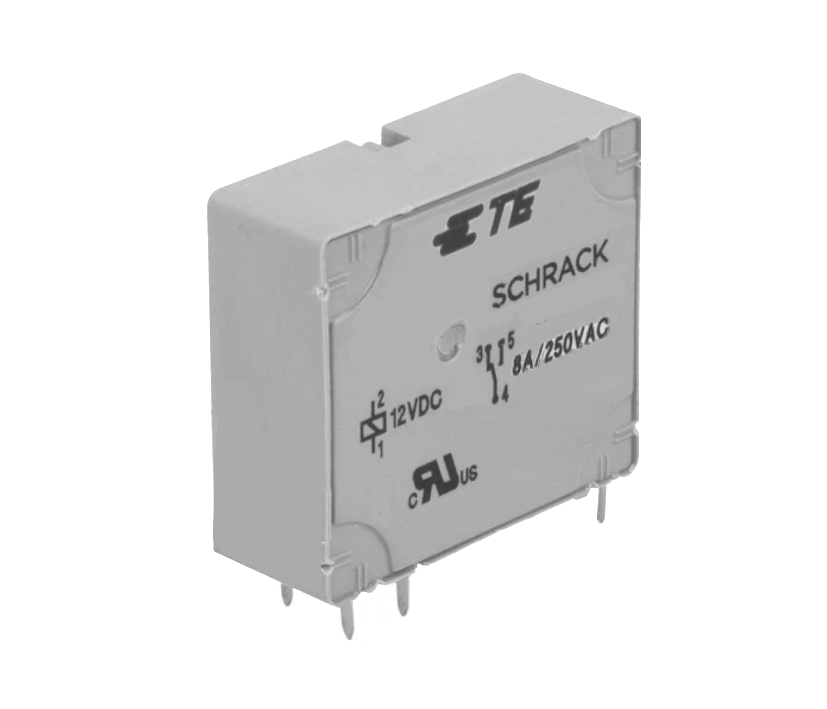

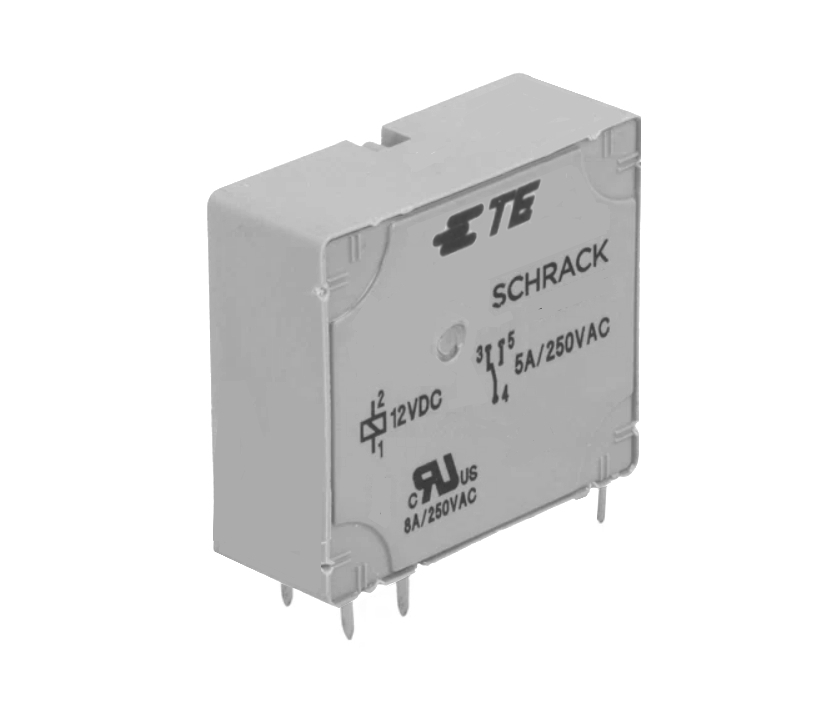

Relais 12V DC Spule 1xUM Wechslerkontakt bis 8A 250Vac V23057-Bxxx
12V Relais ersetzt V23057-B0002-A401 / V23027X / RP10012S / KR511012 und viele weitere mehr. Print-, bzw. Leiterplatten Leistungsrelais Sehr gängiges Kleinrelais, findet Einsatz in unzähligen Schaltungen und Steuerungen auch von Buderus etc. Ersetzt Wallek / RP10012S / KR510012 / V23057-B0002-A401 / V23027X und viele weitere mehr. Daher auch interessant als Ersatzrelais in Heizungssteuerungen, Schaltungen aller Art Waschdichtes Printrelais ( Leiterplattenrelais ) Spule: 12V (DC) mit 330-Ohm Spulenbereich: 8-16V DC Gleichspannung Coil-Power: 450-500mW Dielectric strength coil-contact circuit 4000V rms Dielectric strength open contact circuit 1000V rms Leistungsrelais mit 1xWechsler Kontakt (UM) Kontakt Material AgNi0,15 Kontakt-Belastbarkeit: 8A 250V (AC) 2000VA Contact-Ratings nach IEC61810 = 8A 250VAC / Peak 15A für 4Sek. Kontakt Schliesser: 4 auf 5 ( Ruhezustand offen ) Kontakt Öffner : 4 auf 3 ( Ruhezustand geschlossen ) Standard: 250VAC + Max. Switching Voltage 400VAC Weitere Details zu Pinlayout usw. siehe auch weitere Bilder ! Temperatur Einsatzbereich: -40...+70°C Rastermaß auf Platine: 7,62 Spule / 5,08 Kontakt ( siehe Zeichnung ) Zeichnung Pinlayout siehe weitere Bilder ! Abmessungen: B:27,8mm H:24.5mm T:10.5mm Dieses Profi-Relais-Serie ist erhältlich wie folgt : Art-Nr 47-826-00360 = 12V Spule Kontakt 5/8A 250VAC Art-Nr 47-826-02308 = 12V Spule Kontakt 8/15A 250VAC Alternativ Art-Nr 47-826-00365 = 24V Spule Kontakt 5/8A 250VAC Art-Nr 47-826-00623 = 24V Spule Kontakt 8/15A 250VAC Zusatzinformation : Weitere 24V Relais zur Buderus Steuerung halbhohe Bauform zur Serie Buderus Ecomatic 3000 = Nr 47-826-04510 ( Nr unter Suche eingeben ) oder unten Register ( Ähnliche Atikel )
26,90 €* 31,50 €* (14.6% gespart)
%
Relais 12V DC Spule 1xWechslerkontakt 8/10A 250V
12V Relais Leistungsrelais waschdichtes Platinen Printrelais bzw. Netzrelais. Typischer Einsatz in Steuerungsplatinen aller ArtTechnische Daten: Spule Einsatzbereich: 8,5...28,4V ( 9V 12V 15V 18V 20V 22v 24V ) Nennspannung: 12V ( 660-Ohm) 120mW Ersetzt unter anderen Typen auch Siemens Schrack TE V23061B....V23061B-1007-A .....V23061-D2007-A..... V23061-D2009-A... u.v.w.m. Kontakt: 1x Wechsler (1xUM) Kontakte/Pins insgesamt 5-Pins Kontaktbelasbarkeit 8A bei 250V (AC) bzw. 10A 240V (AC) max Schaltspannung: 400V AC Leistung Kontakte max. 2000VA Standardmäßig waschfest / wasserdicht nach RT-III Abmessungen siehe auch weitere Bilder ! Kontaktabstände: Spule: 7,62mm (RM) Kontakte zur Spule: 18,9mm / 22,1mm / 25,3mm Pin-Raster des Wechslers von 22,1mm +3,2 -3,2mm Zeichnung der Pins ist die Draufsicht auf die Pins Abmessungen: B: 29mm H: 12,5mm T:10mm Folgende Ersatzrelais / Ersatzartikel ist für die V23061-Relais Srie von ehemals SIEMENS, Tyco TE, SCHRACK wie folgt erhältlich : Bst Nr 47-826-01670 = mit 12V Spule mit 1x Wechslerkontakt 8/10A 250V Pinlayout identisch zu V23061-B/D Bst Nr 47-826-01570 = mit 24V Spule mit 1x Wechslerkontakt 8/10A 250V Pinlayout identisch zu V23061-B/D Zusatzinfo bei der V23061-xxx Relais Serie gabe es auch nur die Relais mit 1x Schliessekontakt Serie ( siehe auch weitere Bilder zur Erklärung ) - dafür muß dann bei den Ersatzrelais vor dem einlöten der Pin-12 mit einen kleinen Seitenschneider abgeknipst werden, und ggf Pin-11 um 2-2,5mm versetzt werden, dann können Sie die Ersatzrelais genau so verwenden wie die alte Serie mi 1x NO Kontakt
4,40 €* 8,95 €* (50.84% gespart)
Relais 12V DC Spule 2xEIN 2xSchliesser je 8-10A 250V RT-Serie
12V Relais mit DC Spule 2xEIN je 8/10A 250V RT-Serie Leistungsrelais bzw. Leiterplattenrelais stehend Spule: 12V DC ( Range: 8,4V... 16,8V ) Spule Stromaufnahme ca. 33mA bei 12V Leistung: 400mW Spulenwiderstand: 0,36Kohm = 360-Ohm +/-12% ) 2x EIN = 2x Schliesserkontakte Kontaktmaterial: AgNi 90/10 gold plated Kontaktbelastbarkeit je Kontakt 8A 250V nach UL 10A (UL1446) Limiting making capacity, max 4 s, duty factor 10% 15A Kontakt Nennspannung = Einsatz bis 240VAC max switching 400VAC Kontaktbelastbarkeit: 2000VA Monostabil / waschdichte Ausführung Isolation: coil-contact circuit = 5000Vrms / open contact circuit = 1000Vrms / adjacent contact circuits = 2500Vrms Overvoltage category III erfüllt Normen: IEC 60335-1 / E214025 / C0786 / RegNr 6106 / RoHS compliant (Directive 2002/95/EC) Abmessungen und Rastermaß siehe auch Zeichnung weitere Bilder Abmessungen: L: 29mm B: 12,7mm Höhe:15,7mm Pins = Kontakte RM: 7,5mm ( Quer ) / Länge 5,04mm
Ab 2,75 €*

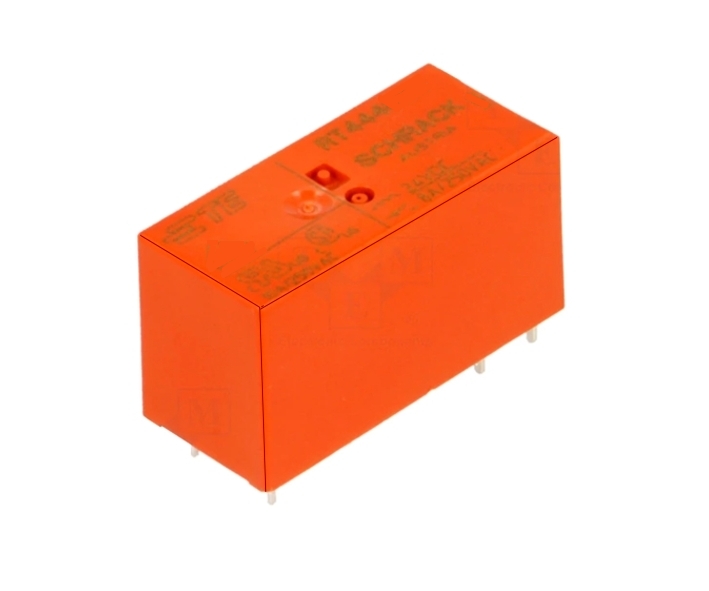

Relais 12V DC Spule 2xUM 2xWechsler 8/10A 250Vac RT424012
12V DC Leiterplattenrelais stehend mit 2xWechslerkontakten Spule 12V DC Gleichspannung ( 8,4...16,8V) Spule: 360-Ohm (+/-10%) 400mW Kontakte: 2x Wechslerkontakte (2xUM) Kontaktbelastbarkeit je Wechsler: 8A / UL=10A Kontakt Limit making Current 15A max 4-Sek Kontaktbelastbarkeit: bis 250VAC max. 400VAC Kontaktmaterial : AgNi 90/10, AgNi 90/10 gold plated, AgSnO2 Monostabil Relais Mechanical endurance: >30x10-hoch6 operations Waschdicht Temperatureinsatzbereich: -40...+85°C Abmessungen: 29 x 12,7mm Höhe:16mm
Ab 2,80 €*
%
Relais 24V DC 12-24V Spule 1xEIN Schliesser bis 10A 250Vac
12V .... 24V Relais Ersatzrelais für die Platine PCB Spule-Einsatzbereich: 12...24V (DC) 2350-Ohm Spule einsetzbar im Bereich ( 12V...15V...19V...24V...28...36...48V ) Strombelastung bei 24V = 10mA / Strombelastung bei 12V = 5,1mA Rated coil Power 220-290mW Kontakt: 1x EIN = 1x Schliesserkontakt Kontaktbelastbarkeit: bis 10A 250V AC 2500VA Dielectric Strength coil-contakt circuit 5kV / 8 mm coil-contact Reinforced insulation ( Protection Class II ) Plastic materials according to IEC60335-1 Temperatureinsatzbereich -40...+85°C Vibrationsfest bis 5G Abmessungen siehe auch weitere Bilder Zeichnung Aussenabmessungen B: 28,5mm T:10,1mm H:12,3mm RM: Quer: 7,62mm - Längsrichtung: 18,9...19,0mm / 5,04mm Achtung bitte messen Sie ihr Pinlayout von dem zu ersetzenden Platinenrelais zuvor nach ! und vergleichen Sie es mit unserer Zeichnung ( Bild-2 das ist der Lieferzustand ) Es gibt bedingt ! * noch alte Ausführungen von Schrackrelais mit RM3,2mm ! aus der unten stehenden Ersatz Relaisliste von Schrack mit RM3,2mm statt RM5,04mm das wir liefern ! ggf. nehmen sie einen 1,5mm Platinenbohrer und Bohren den einen Pin auf der Platine um - dann geht es auch ! Ersatzrelais für die Reparatur von Steuerungen aller Art Zusatzinfo ersetzt unter anderem Relais div Hersteller mit Sonderabmessungen / Sonder Rastermaß 19mm ( Spule zu Kontakt ) Ersetzt bedingt ! * unter anderem ELESTA SVR432 ... in Buderus Heizungssteuerung RM3-M006 11250400402837 sowie Buderus Modul 004, M004, 6 DIP Kesselkreisregelung, Ecomatic 3000 Regelung Schrack Tyco RY530012 ( mit 630-Ohm ) Schrack Tyco RY531012 ( mit 630-Ohm ) Schrack Tyco RY532012 ( mit 630-Ohm ) Schrack Tyco RY533012 ( mit 630-Ohm ) Schrack Tyco RY530024 ( mit 2350-Ohm ) Schrack Tyco RY531024 ( mit 2350-Ohm ) Schrack Tyco RY532024 ( mit 2350-Ohm ) Schrack Tyco RY533024 ( mit 2350-Ohm ) Schrack Tyco RY-II Serie mit 12V 15V 19V 24V u.v.w.m. Schrack Tyco RYA30012 ( 627-Ohm ) Schrack Tyco RYA31012 ( 627-Ohm ) Schrack Tyco RYA32012 ( 627-Ohm ) Schrack Tyco RYA33012 ( 627-Ohm ) Schrack Tyco RYA30015 ( 1150-Ohm ) Schrack Tyco RYA30019 ( 1400-Ohm ) Schrack Tyco RYA30024 ( 2350-Ohm ) Schrack Tyco RYA31024 ( 2350-Ohm ) Schrack Tyco RYA32024 ( 2350-Ohm ) Schrack Tyco RYA33024 ( 2350-Ohm ) Schrack Tyco RY211024 ... u.v.w.m. mit selben Pin-Layout Zusatzinformation: Weitere andere Bauform von 24V Relais zur Buderus Steuerung Serien = Nr 47-826-00365 oder 47-826-04500 ( Nr unter Suche eingeben ) oder unten Register ( Ähnliche Atikel unten )
5,55 €* 9,95 €* (44.22% gespart)
> 500 lagernd
%

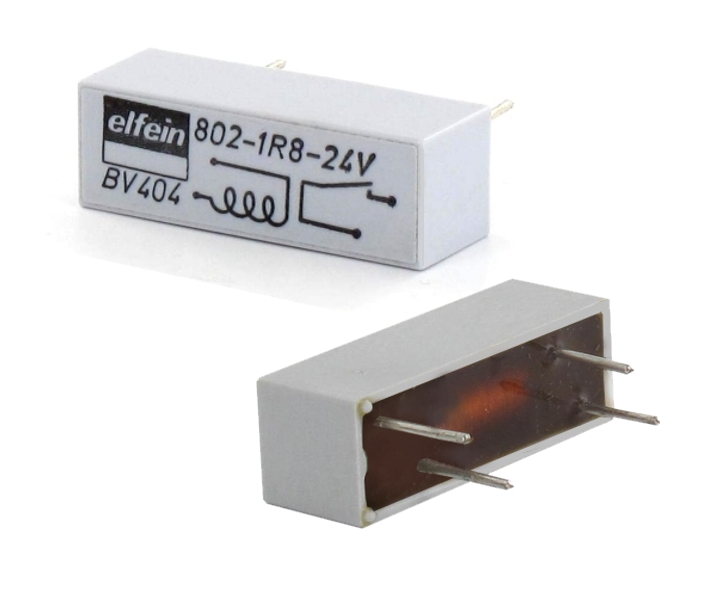

Relais 24V DC Spule 1x Schliesserkontakt 30x10x10mm
Sehr günstiges 24V Relais ideal für Schule Werkstatt ServiceModellbau Testaufbauten usw. Waschdichtes 24V Kleinrelais für die Platine bzw. Leiterplatte. Universell verwendbar, somit auch gut für Experimente, Modellbau, Schule usw. Statt auf die Leiterplatte können auch einfach nur Litzen angelötet werden und mittels Schrumpfschlauch isoliert werden. Die Lötpins sind sehr stabil ! Spule: 24Volt Gleichspannung Möglicher Einsatzbereich: 12...38V Spulen-Nennspannung: 24VDC Spulen-Widerstand: 4,6-kOhm = 4600-Ohm Stromverbrauch nur 2,6mA bei 12V Stromverbrauch nur 5,3mA bei 24V Kontakt: 1x Schliesser (1xEIN) Kontakt-Belastbarkeit: bis 2A bis 125V Lötdrähte Länge: 7mm Durchmesser der Lötdrähte: 0,8mm Abmessungen: L: 30mm H: 10mm B: 10mm Rastermass der Pins: siehe Zeichnung weitere Bilder Gehäuse Kunststoff Farbe: Grau
0,20 €* 3,90 €* (94.87% gespart)
%

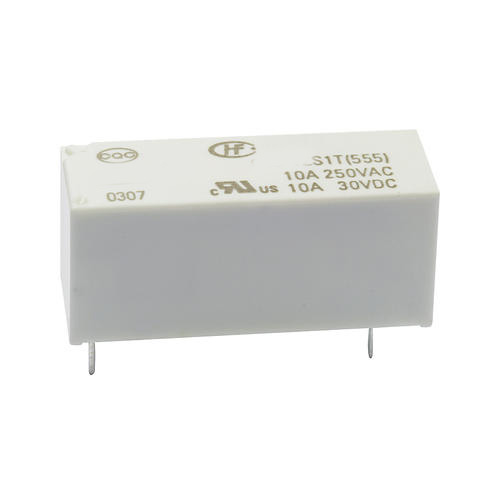

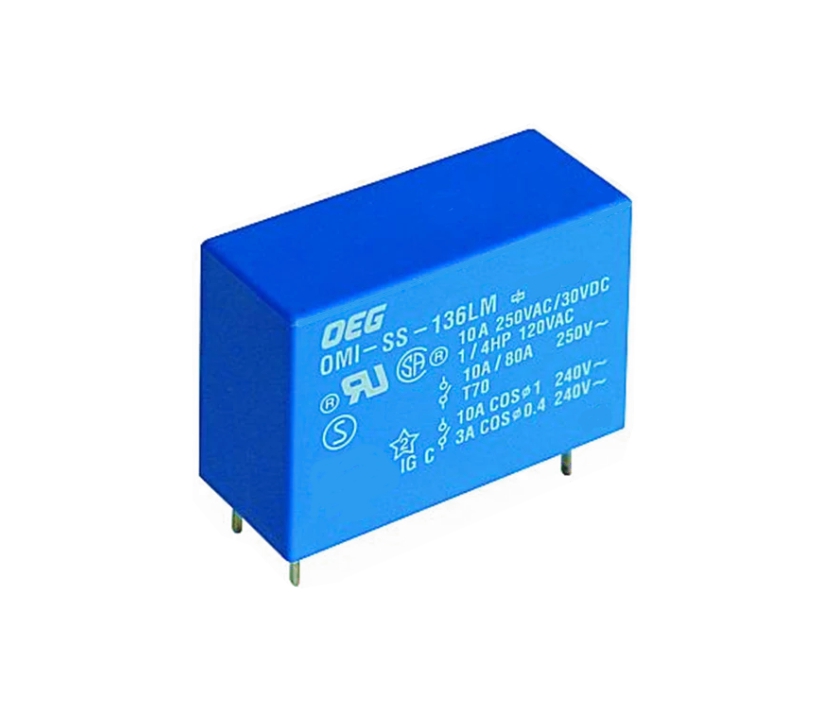

Relais 24V DC Spule 1xEIN 10A 250V OM
24V Relais waschdichtes Platinen Printrelais bzw. Netzrelais. Typischer Einsatz Steuerungsplatinen und als Ersatzteil Technische Daten: Spule 24VDC Einsatzbereich: 12-36V 3,5kOhm z.B. 12V (4mA) oder 24V (7mA) Kontakt: 1x Schlieser (1xEIN) Kontakte/Pins insgesamt 4 Kontaktbelasbarkeit 10A bei 250V (AC) Leistung Kontakte max. 2500VA Abmessungen: B: 29mm H: 20mm / T:12,5m Kontaktabstände: Spule: 7,62mm / Kontakte: 20mm + 3mm
2,00 €* 4,99 €* (59.92% gespart)
%

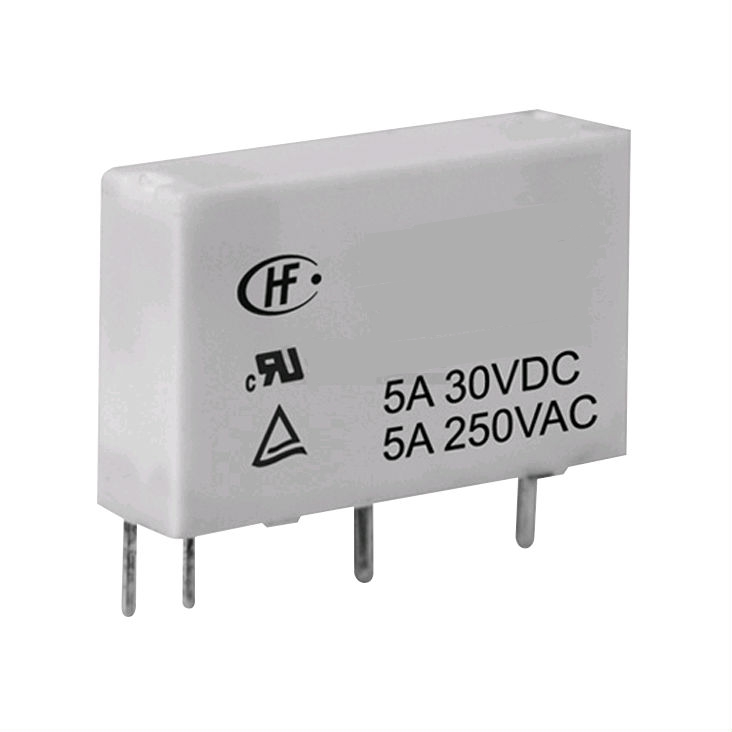

Relais 24V DC Spule 1xEIN Schliesser bis 5A 250Vac
24V Relais DC Spule 1xEIN 1x Schliesserkontakt Belastbarkeit bis 5A 250Vac Miniatur-Relais Ersatzrelais Printrelais bedingt Steckrelais* Universell verwendbar ersetzt unter anderen Relais auch Fuji RB104 / RB105 / RE0A-DE DC24 uvwm ( Siehe auch weitere Bilder Vergleich der Typen ) Primärer Unterschied nur 0,5mm Nut Links+Rechts und Kontaktbreite und Prüfspannung bei den alten geringer Ersatztyp somit besser Technische Daten ( VERGLEICH * ) siehe auch weitere Bilder : VERGLEICH 47-826-00890 = Ersatztyp / Fuji RB104-DE / Fuji RB105-DE / RE0A-DE24V / Kontakte: 4polig / 4polig / 4polig / 4polig / Kontaktart = 1NO : 1x Schliesser / 1x Schliesser / 1x Schliesser / 1x Schliesser / Kontakt-Schaltstrom : max 5A / max 5A / max 5A / max 5A / Kontakt-Schaltspannung : bis 250VAC / bis 250VAC / bis 250VAC / bis 250VAC / Kontakt-Schaltleistung : 1250VA / 1250VA / 1250VA / 1250VA / Kontakt-Leistung DC : 5A 30V-DC / 5A 30V-DC / 5A 30V-DC / 5A 30V-DC / Kontakt-Material : AgNi Ansprech-/Abfallzeit, max. 10/5ms / 10/5ms / 10/5ms / 10/5ms / Ansteuerung Spule : 24V DC / 24V DC / 24V DC / 24V DC / Spule Einsatzrange : min 16,8 ... 28V / 18-28V / 18-28V / 18-28V / Spule-Ohmwert 3200 Ohm / Spule-Stromaufnahme : 7,5mA / 8,5mA / 10mA / 10mA / Spule Leistung Pnenn 120-180mW / 120-150mW / 150-200mW / 120-150mW / Betriebstemperaturbereich: -40...+85°C / -40...+70°C / -40...+70°C / -40...+70°C / Ultra-Slim Tiefe : 5,0mm / 5,0mm / 5,0mm / 5,0mm / Ultra Slim Länge : 20,0mm / 20,0mm / 20,0mm / 20,0mm / Ultra Slim Nut L+R: * keine Nut / L+R je 0,5mm / L+R je 0,5mm / L+R je 0,5mm / Ultra Slim Höhe : 12,5mm / 12,6mm / 12,6mm / 12,6mm / Kontaktlänge : 3,5mm / 3,7mm / 3,7mm / 3,8mm / Kontakt-Breite Kontakt NO : 0,7mm / 0,7mm / 0,5mm / 0,8mm / Kontakt-Breite Spule : 0,5mm / 0,5mm / 0,5mm / 0,4mm / Kontaktstärke : 0,3mm / 0,3mm / 0,3mm / 0,3mm / Abstand 1-Pin von Außen: 1,25mm / 1,30mm / 1,25mm / 1,25mm / Rastermaß ( RM alle ) 7,62-7,62-2,54mm / 7,62-7,62-2,54mm / 7,62-7,62-2,54mm / 7,62-7,62-2,54mm Rastermaß ( RM Spule ) 2,54mm / 2,54mm / 2,54mm / 2,54mm / Prüfspannung Spule/Kontakt (1Min.): 3.000V AC / 2.000V AC / 2.000V AC / 2.000V AC / offene Kontakte (1Min.): 1.000V AC / 750V AC / 750V AC / 750V AC / verstärkte Isolierung: nach IEC61131-2 / Nein / Nein / Nein / Isolationswiderstand1), min.: 1000-MOhm / min: 100-MOhm / min: 100-MOhm / min: 100-MOhm /
9,95 €* 16,95 €* (41.3% gespart)

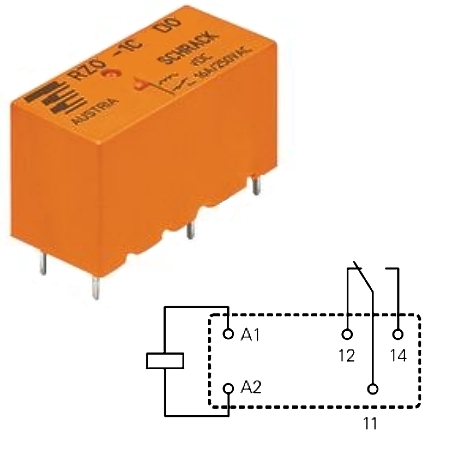

Relais 24V DC Spule 1xUM 12A 250V RM 7,5mm 3,5mm
24Volt Relais RM 7,5mm Spule Kontakte 3,5mm Typisches Ersatz-Relais in stehender Ausführung Ersetzt FEME, Omron, Wallek, TE usw. 24Volt Relais RM 7,5mm Spule Kontakte 3,5mm Spule 24VDC ( Bereich: 16,8...30VDC ) 1440ohm = 1,44KOhm Kontaktart 1x UM = 1x Wechsler Kontaktmaterial: AgNi 90/10 vergoldet Kontakt Nennschaltstrom max 12A Kontakt Schaltspannung max.: 250VAC ( 400VAC* ) Kontakt Schaltleistung bis 3000VA Pinning Rastermass 3,5mm Spule Abstand : 7,5mm Wechslerkontakt: 3,5mm / 3,5mm Spule Korrespondierender 20,3mm ( Siehe Zeichnung ) Temperatur-Einsatzbereich -40...+85°C Abmessungen: L: 29,0mm B: 12,7mm H: 15,7mm Spannungsfestigkeit: 5kV/10mm Spule-Kontakt Schutzklasse RTII Isolation nach IEC 60335- Luft-/Kriechstrecke, min.: 0/14mm Ansprech-/Abfallzeit: 8/6ms PrüfspannungSpule/Kontakt: 5000Veff offener Kontakt: 1000Veff Lebensdauer mechanisch, min.: 10x106 Zyklen Gewicht, ca.: 10g
2,90 €*
%
Relais 24V DC Spule 1xUM Schrack V23057 250V8A Liegend Ersatz FEME
Kartenrelais, Printrelais für Platinen Ersetzt sehr viele liegende Relais-Typen zum Beispiel Wallek WPR121024, Feme FVA0012610, FTA0012610 und andere. Einsatz zum Beispiel auch bei Buderus Steuerungen usw. Liegendes Leiterplattenrelais Technische Daten: monostabil Spule: 24Vdc (1,2 Kohm +/-180ohm ) 480mW ca. 20mA ( Range 16V...31V ) Schaltkontakt = 1x Wechsler (1x UM Kontakt) Kontaktbelastbarkeit: typisch 250V / 8A 24Vdc (1,2 Kohm +-180R) ca. 20mA ( Range 16V...28V ) Schaltkontakt = 1x Wechsler (1x UM Kontakt) / AgNi0.15 Kontaktbelatbkeit: Nennschaltstrom: 8A 250VAC / Schaltstrom, max. 8A Schaltspannung, max.: 400V AC siehe auch Datenblatt weitere Bilder Schaltleistung, max.: 1250VA 5A Prüfspannung Spule/Kontakt: 4000Veff / offener Kontakt: 1000Veff Datenblatt = Series A101: C (CO) 8A, 250VAC, general purpose, 70°C Ansprechzeit, typ.: 7ms / Abfallzeit typ.: 3ms / Gehäuseabmessungen: B: 28,0mm T: 25,1mm H:10,4mm Pinlayout: liegend siehe Skizze
11,20 €* 14,50 €* (22.76% gespart)
%
Relais 24V DC Spule 1xUM Wechsler G2E-187PM Mini
G2E-187PM 24V Relais OMRON Serie Spule 24V DC Nennspannung Spulenwert: 1280-Ohm = 1,28Kohm miniatur-Ausführung Kontakte 1xUM ( 1x Wechsler ) Kontaktbelastbarkeit: bis 30Watt oder bis 60V DC zb. bei 24V 1A oder 0,5A bis 115V oder 0,25A bis 250Vac Abmessungen: B:15,5mm T:10,5mm H:11,5mm Pinlayout: siehe weitere Bilder Montage durch direktes Einlöten in die Leiterplatte (PCB)
8,80 €* 16,00 €* (45% gespart)

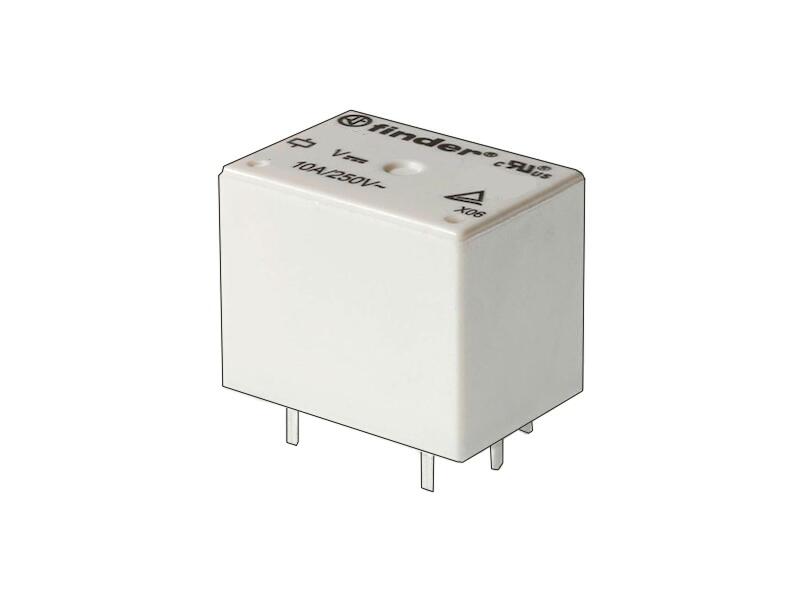

Relais 24V DC Spule 1xUM Wechslerkontakt 10A 250V 3611
24V Relais mit 1x Wechslerkontakt Eines der am meisten eingesetztes Relais auf den Leiterplatten ... Platinen 24Volt Relais mit Wechslerkontakt Kleines Leistungsrelais, Würfelbauform für die Leiterplattenmontage Eines der am meisten eingesetzten 24V Platinenrelais ( Range 18V...31Volt DC ) Typischer Einsatz in Elektrische Baugruppen, Jalosien-, Rolläden und Fensterläden-Antriebe, Kühlschränke, Waschmaschinen, HiFi-Anlagen, Whirlpools und Dampfbäder, Brenner-, Kessel- und Ofensteuerungen, Bausätze und div. nicht genannte Baugruppen. Universell verwendbar ! Technische Daten: 24V Miniaturrelais für den universellen Einsatz auf Platinen / Leiterplatten Ersetzt unter vielen anderen auch Dikon DMA-SH124D mit 24VDC Coil uvwm. zb. auch Chung Won KB1-H24S Spule 24Volt DC ( 1600-Ohm 15mA ) Spulenbemessungsleistung ≤ 0,36Watt dc Einsatzbereich tyoisch 18-31V Weitbereichseinsatz Kontakte: 1xUM = 1x Wechslerkontakt Kontaktbelastbarkeit: bis 10A 250VAC Schaltstrom, max.: 15A Belastbarkeit = 10/15A (Schließer) und 5/10A (Öffner) Nennspannung max. Schaltspannung 250V AC Kontaktnennstrom 10A Prüfspannung: 2500 Vac Schaltleistung: 2500 VA Spannungsfestigkeit 4kV = 4000V Abmessungen: L:21,5mm x H:17,5mm B:15,5mm Weitere Infos Pinlayout und Skizze siehe auch weitere Bilder ! Material (Anschluss) AgSnO2 Kontaktmaterial Standard AgSnO Schutzart RT III = Waschdicht Ansprech-/Rückfallzeit 10/5ms RoHS konform Ja Betriebstemperatur Einsatz von bis -40 °C .... 85 °C Max. Schaltleistung AC1 = bis 2500VA Max. Schaltleistung AC15 = (230V AC) bis 500VA 1-Phasenmotorlast AC3 Betrieb (230V AC) = 0,37KW Max. Schaltstrom DC1: bis 30/V 10A / bis 110V 0,3A / 220V 0,12A
Ab 2,20 €*
%

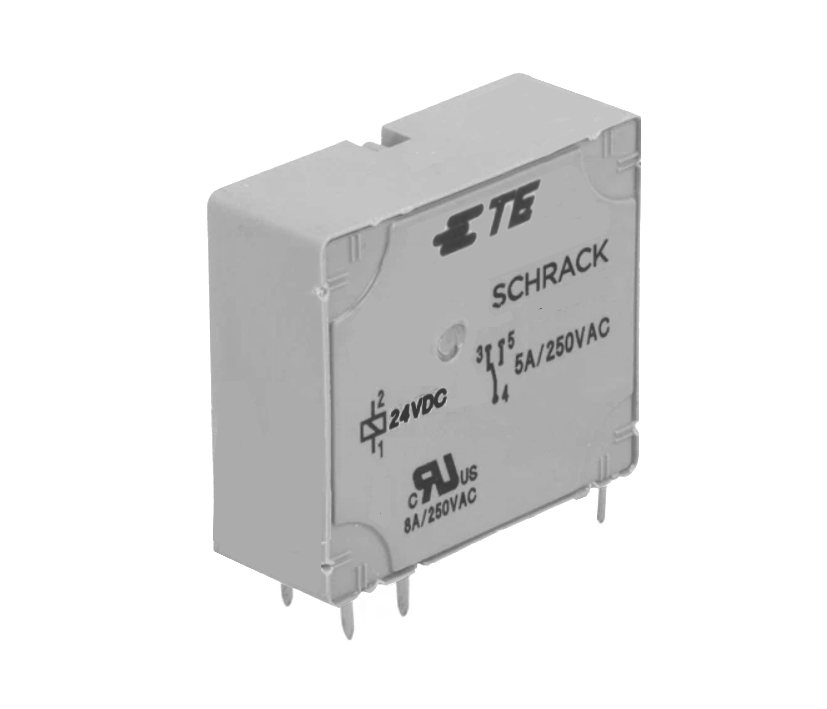

Relais 24V DC Spule 1xUM Wechslerkontakt bis 5A 250Vac V23057 Serie
24V Relais ersetzt KR510024 / V23057-B0006-A101 / V23027X / RP10024S und viele weitere mehr. Print-, bzw. Leiterplatten Leistungsrelais Sehr gängiges Kleinrelais, findet Einsatz in unzähligen Schaltungen und Steuerungen auch von Buderus usw. Ersetzt Wallek / RP10024S / KR510024 / V23057-B0006-A101 / V23027X und viele weitere mehr. Daher auch interessant als Ersatzrelais in Heizungssteuerungen, Schaltungen aller Art Waschdichtes Printrelais ( Leiterplattenrelais ) Spule: 24V (DC) mit 1200-Ohm Spulenbereich: 16,6...31V DC Coil-Power: 450-500mW Dielectric strength coil-contact circuit 4000V rms Dielectric strength open contact circuit 1000V rms Leistungsrelais mit 1xWechsler Kontakt (UM) Kontakt Material AgNi20 ... AgNi0,15 Kontakt-Belastbarkeit: 5A 250V (AC) max. 1250VA Contact-Ratings nach IEC61810 = 5A 250VAC / nach UL508 = 8A 250VAC Kontakt Schliesser: 4 auf 5 ( Ruhezustand offen ) Konttakt Öffner : 4 auf 3 ( Ruhezustand geschlossen ) Standard: 250VAC + Max. Switching Voltage 400VAC ( siehe auch weitere Bilder ) Temperatur Einsatzbereich: -40...+70°C Rastermaß auf Platine: 7,62 Spule / 5,08 Kontakt ( siehe Zeichnung ) Abmessungen: B:27,8mm H:24.5mm T:10.5mm Zeichnung Pinlayout und weitere Infos siehe weitere Bilder ! Dieses Profi-Relais-Serie ist erhältlich wie folgt : Art-Nr 47-826-00360 = 12V Spule Kontakt 5/8A 250VAC Art-Nr 47-826-02308 = 12V Spule Kontakt 8/15A 250VAC Alternativ Art-Nr 47-826-00365 = 24V Spule Kontakt 5/8A 250VAC Art-Nr 47-826-00623 = 24V Spule Kontakt 8/15A 250VAC Zusatzinformation: Weitere 24V Relais zur Buderus Steuerung halbhohe Bauform zur Serie Buderus Ecomatic 3000 = Nr 47-826-04510 ( Nr unter Suche eingeben ) oder unten Register ( Ähnliche Atikel ) Zusatzinfo und Fragen eines Kunden : In wie fern das das oben genannte als Ersatztyp eingesetz werden kann 1) vom Pinlayout aus 2) vom Rastermaß aus und der Kontaktbelegung 3) von den Abmessungen her 4) von der Schaltleistung des Kontaktes 5) von der Isolation her 4KV Coil-Kontakt her auch Diese Relais von Siemens TE Tyco gibt es seit Jahrzehnten die Bezeichnung definiert Bezeichnung V23057-Bxxx = B = vertical = stehend Bezeichnung V23057-Axxx = A = horizontal = liegend z.B. A oder B dann Zahl 0002 = 12V / 0006 = 24V / 0013 = 48V = Spulenspannung Kontakte = A101 AGNi / A102 AgNi / A201 AgNi / A202 AGNi / A901 AGSnO / A401 AgCdO zur Erklärung AgCd ist = Silber-Cadmium-Kontakt = Cadium ist verboten worden vom Material her, die Kontakte sind durch andere Materialen ersetzt worden , dadurch ersetzt es auch A401 aus der Vergangenheit
19,90 €* 29,90 €* (33.44% gespart)
%
Relais 24V DC Spule 1xUM Wechslerkontakt bis 8A 250Vac V23057 Serie
24V Relais ersetzt V23127-B00006-Axx / KR510024 / V23057-B0006-A101 / V23027X / RP10024S und viele weitere mehr. Print-, bzw. Leiterplatten Leistungsrelais Sehr gängiges Kleinrelais, findet Einsatz in unzähligen Schaltungen und Steuerungen auch von Buderus usw. Ersetzt Wallek / RP10024S / KR510024 / V23127-B0006 / V23057-B0006-A101 / V23027X und viele weitere mehr. Daher auch interessant als Ersatzrelais in Heizungssteuerungen, Schaltungen aller Art Waschdichtes Printrelais ( Leiterplattenrelais ) Spule: 24V (DC) mit 1200-Ohm Spulenbereich: 16,6...31V DC Coil-Power: 450-500mW Dielectric strength coil-contact circuit 4000V rms Dielectric strength open contact circuit 1000V rms Leistungsrelais mit 1xWechsler Kontakt (UM) Kontakt Material AgNi20 ... AgNi0,15 Kontakt-Belastbarkeit: 8A 250V (AC) max. 1250VA = Nennschaltstrom : 8A Contact-Ratings nach IEC61810 = 8A 250VAC / Schaltstrom, max.: 15A kurzfristik 15A 4sek 250VAC Kontakt Schliesser: 4 auf 5 ( Ruhezustand offen ) Konttakt Öffner : 4 auf 3 ( Ruhezustand geschlossen ) Standard: 250VAC + Max. Switching Voltage 400VAC ( siehe auch weitere Bilder ) Temperatur Einsatzbereich: -40...+70°C Rastermaß auf Platine: 7,62 Spule / 5,08 Kontakt ( siehe Zeichnung ) Abmessungen: B:27,8mm H:24.5mm T:10.5mm Zeichnung Pinlayout und weitere Infos siehe weitere Bilder ! Dieses Profi-Relais-Serie ist erhältlich wie folgt : Art-Nr 47-826-00360 = 12V Spule Kontakt 5/8A 250VAC Art-Nr 47-826-02308 = 12V Spule Kontakt 8/15A 250VAC Alternativ Art-Nr 47-826-00365 = 24V Spule Kontakt 5/8A 250VAC Art-Nr 47-826-00623 = 24V Spule Kontakt 8/15A 250VAC Zusatzinformation: Weitere 24V Relais zur Buderus Steuerung halbhohe Bauform zur Serie Buderus Ecomatic 3000 = Nr 47-826-04510 ( Nr unter Suche eingeben ) oder unten Register ( Ähnliche Atikel ) Zusatzinfo und Fragen eines Kunden : In wie fern das das oben genannte als Ersatztyp eingesetz werden kann 1) vom Pinlayout aus 2) vom Rastermaß aus und der Kontaktbelegung 3) von den Abmessungen her 4) von der Schaltleistung des Kontaktes 5) von der Isolation her 4KV Coil-Kontakt her auch Diese Relais von Siemens TE Tyco gibt es seit Jahrzehnten die Bezeichnung definiert Bezeichnung V23127-Bxxx = B = vertical = stehend Bezeichnung V23057-Bxxx = B = vertical = stehend Bezeichnung V23057-Axxx = A = horizontal = liegend z.B. A oder B dann Zahl 0002 = 12V / 0006 = 24V / 0013 = 48V = Spulenspannung Kontakte = A101 AGNi / A102 AgNi / A201 AgNi / A202 AGNi / A901 AGSnO / A401 AgCdO zur Erklärung AgCd ist = Silber-Cadmium-Kontakt = Cadium ist verboten worden vom Material her, die Kontakte sind durch andere Materialen ersetzt worden , dadurch ersetzt es auch A401 aus der Vergangenheit
24,90 €* 33,00 €* (24.55% gespart)
%

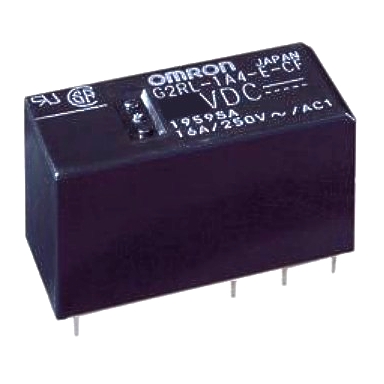

Relais 24V DC Spule 1xWechsler 16A 250VAC
24V Relais 16A Leiterplattenrelais Leistungsrelais Waschdicht ( ersetzt auch K1CK024W u.v.w.m) Spulenspannung: 24V DC typisch Gleichspannung ( Einsatzbereich 16,4...31,20V ) Spule: 1440-Ohm = 1,4Kohm Spulenstrom: 16,7mA bei 24V = 400mW Leiterplattenrelais Lastrelais Leistungsrelais Waschdicht Ersetzt für Reparaturen auch viele andere Typen div Hersteller mit den selben Abmessungen Kontakte: 1x Wechsler (1xUM) Kontaktmaterial: AgSnIn / Kontaktwiederstand: 100mOhm max Kontaktbelastbarkeit: Rated Load: 16A bei 250V AC maximale Schaltspannung 440VAC ( Range 6V...440VAC ) Rated Load: 16A bei 24V DC maximale Schaltspannung 300VDC ( Range 5V...300VDC ) Schaltleistung bis zu 3000VA ( Peak 4000VA ) Isolations-Widerstand 1.000Mohm Spannungsfestigkeit: 5000VAC 1min ( Spule - Kontakte ) ... siehe Datenblatt Geschwindigkeit: Set-Time 7ms typisch ( 15ms max ) / Reset-Time: 2ms typisch ( 5ms max ) Betriebstemperaturbereich: -40...+85°C Abmessungen: B: 29.0mm T: 12.7mm H: 15.3mm ( Siehe Zeichnung weitere Bilder ) Low profile ( geringe Bauhöhe ) nur 15,7mm max Rastermaß: Längs: 20mm / Kontakte 5+5mm / Quer 7,5mm siehe weitere Bilder Zeichnung Erfüllt u.a. Normen: EN61810-1 ( Licence No 119650 ), UL508, CSA22.2 ... Vibrationsfest Destruction 1,000m/s² / 10...55 Hz 0,75mm Singel Amplitude ( 1,5mm double amplitude )
3,95 €* 5,95 €* (33.61% gespart)
%
Relais 24V DC Spule 1xWechslerkontakt 8/10A 250V
24V Relais Leistungsrelais waschdichtes Platinen Printrelais bzw. Netzrelais. Typischer Einsatz in Steuerungsplatinen aller ArtTechnische Daten: Spule Einsatzbereich: 16,8...52,1V ( 24V 28V 36V 48V ) Nennspannung: 24V (2,35kOhm) 120mW Ersetzt unter anderen Typen auch Siemens Schrack TE V23061B....V23061B-1007-A .....V23061-D2007-A..... V23061-D2009-A... u.v.w.m. Kontakt: 1x Wechsler (1xUM) Kontakte/Pins insgesamt 5-Pins Kontaktbelasbarkeit 8A bei 250V (AC) bzw. 10A 240V (AC) max Schaltspannung: 400V AC Leistung Kontakte max. 2000VA Standardmäßig waschfest / wasserdicht nach RT-III Abmessungen siehe auch weitere Bilder ! Kontaktabstände: Spule: 7,62mm (RM) Kontakte zur Spule: 18,9mm / 22,1mm / 25,3mm Pin-Raster des Wechslers von 22,1mm +3,2 -3,2mm Zeichnung der Pins ist die Draufsicht auf die Pins Abmessungen: B: 29mm H: 12,5mm T:10mm Folgende Ersatzrelais / Ersatzartikel ist für die V23061-Relais Srie von ehemals SIEMENS, Tyco TE, SCHRACK wie folgt erhältlich : Bst Nr 47-826-01670 = mit 12V Spule mit 1x Wechslerkontakt 8/10A 250V Pinlayout identisch zu V23061-B/D Bst Nr 47-826-01570 = mit 24V Spule mit 1x Wechslerkontakt 8/10A 250V Pinlayout identisch zu V23061-B/D Zusatzinfo bei der V23061-xxx Relais Serie gabe es auch nur die Relais mit 1x Schliessekontakt Serie ( siehe auch weitere Bilder zur Erklärung ) - dafür muß dann bei den Ersatzrelais vor dem einlöten der Pin-12 mit einen kleinen Seitenschneider abgeknipst werden, und ggf Pin-11 um 2-2,5mm versetzt werden, dann können Sie die Ersatzrelais genau so verwenden wie die alte Serie mi 1x NO Kontakt
4,40 €* 8,95 €* (50.84% gespart)
Relais 24V DC Spule 2xEIN 2xSchliesser je 8-10A 250V RT-Serie
24V Relais mit DC Spule 2xEIN je 8/10A 250V RT-Serie 9-1393243-9 Leistungsrelais bzw. Leiterplattenrelais stehend Spule: 24V DC ( Range: 16,8V... 32V ) Spule Stromaufnahme ca. 21mA bei 24V Leistung: 400mW Spulenwiderstand: 1,14Kohm = 1140-Ohm +/-10% ) 2x EIN = 2x Schliesserkontakte Kontaktmaterial: AgNi 90/10 gold plated Kontaktbelastbarkeit je Kontakt 8A 250V nach UL 10A (UL1446) Limiting making capacity, max 4 s, duty factor 10% 15A Kontakt Nennspannung = Einsatz bis 240VAC max switching 400VAC Kontaktbelastbarkeit: 2000VA Monostabil / waschdichte Ausführung Isolation: coil-contact circuit = 5000Vrms / open contact circuit = 1000Vrms / adjacent contact circuits = 2500Vrms Overvoltage category III erfüllt Normen: IEC 60335-1 / E214025 / C0786 / RegNr 6106 / RoHS compliant (Directive 2002/95/EC) Abmessungen und Rastermaß siehe auch Zeichnung weitere Bilder Abmessungen: L: 29mm B: 12,7mm Höhe:15,7mm Pins = Kontakte RM: 7,5mm ( Quer ) / Länge 5,04mm
Ab 2,40 €*
%

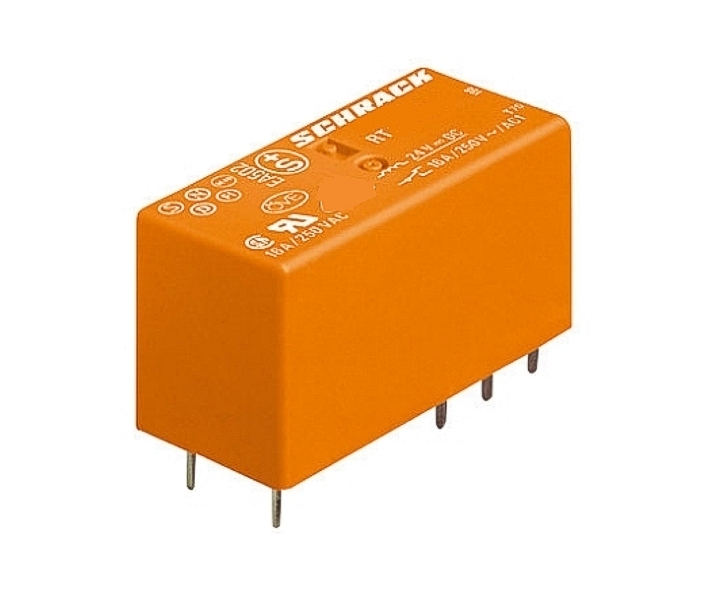

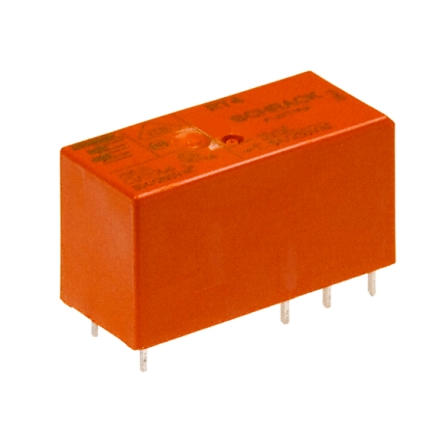

Relais 24V DC Spule 2xUM 2xWechsler je 8-10A 250V RT424024
24V Relais mit DC Spule 2xUM je 8/10A 250V RT-Serie 6-1393243-8 Leistungsrelais bzw. Leiterplattenrelais stehend Spule: 24V DC ( Range: 16,8V... 32V ) Spule Stromaufnahme ca. 21mA bei 24V Leistung: 400mW Spulenwiderstand: 1,14Kohm = 1140-Ohm +/-10% ) 2x UM = 2x Wechslerkontakt Kontaktmaterial: AgNi 90/10 gold plated Kontaktbelastbarkeit je Kontakt 8A 250V nach UL 10A (UL1446) Limiting making capacity, max 4 s, duty factor 10% 15A Kontakt Nennspannung = Einsatz bis 240VAC max switching 400VAC Kontaktbelastbarkeit: 2000VA Monostabil / waschdichte Ausführung Isolation: coil-contact circuit = 5000Vrms / open contact circuit = 1000Vrms / adjacent contact circuits = 2500Vrms Overvoltage category III erfüllt Normen: IEC 60335-1 / E214025 / C0786 / RegNr 6106 / RoHS compliant (Directive 2002/95/EC) Abmessungen und Rastermaß siehe auch Zeichnung weitere Bilder Abmessungen: L: 29mm B: 12,7mm Höhe:16mm Pins = Kontakte RM: 7,5mm ( Quer ) / Länge 5,04mm
3,45 €* 4,99 €* (30.86% gespart)
Nur 1 auf Lager!

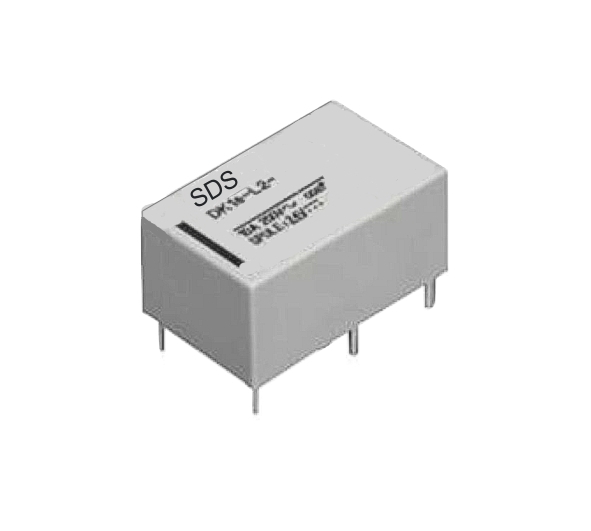

Relais 5V DC Spule 1xSchliesser SDS IP67 Mini-Relais
5Volt Relais Platinenrelais Sehr kleines Miniaturrelais (Printrelais) 5Volt Relais für die Platine ( 3,8...7,5V DC ) Spule = 125-Ohm 40mA an 5V 200mW SDS DK1a-L monostabiles Miniaturlastrelais für Leiterplatteneinsatz Rastermaß 10,16mm 7,62mm Schutzart IP67 Waschdicht 4 Pins bzw. Kontakte ( siehe auch Zeichnung weitere Bilder ) Kontakt = 1x Schliesser (EIN-AUS) Kontakt Belastbarkeit: bis max: 10A 2500VA oder 300W max Schaltspannung Kontakt 250VAC Abmessungen: B:20mm T:12,5mm H:10mm ( siehe auch weitere Bilder ) Bei Verwendung als 5Volt Hutschienenrelais empfehlen wir folgende optionale Komponenten 47-826-00740 = 5Volt Mini-Relais ( 1 Stück ) 39-796-00010 = 3polige Printklemmen ( 2 Stück ) 44-815-00006 = Lochrasterplatine Universal ( 1 Stück ) 52-625-02200 = Hutschiene Gehäuse 1TE Modulgehäuse DIN Rail Gehäuse TS35
4,80 €*
