5V Relais DIP Relais DIL Relais Platinenrelais Reedkontaktrelais im DIL- bzw. DIP-Gehäuse Flachprofil mit einem Schließer, ohne Diode Eigenschaften: 1 Schließer · umpreßt · fluxdichte Ausführung zum Einstecken in eine 14-polige DIP-IC-Fassung geeignet RM:2,54mm · TTL-Ansteuerung möglich Technische Daten: Spule 5Volt DC typisch Nennspannung 5Volt ( Ansprechbar ab: 3,5V.... max 8V  ) Spule 500-Ohm = 10mA bei 5V DC  Isolationswiderstand (Spule / Kontakt): 100-GOhm / Isolation (Spule / Kontakt): 1500 V DC Betriebstemperatur: - 20 ... + 70 °C Schaltzeit (inkl. Prellen): 0,5 ms / Abfallzeit: 0,1 ms Vibrationsfestigkeit (50 ... 500 Hz): 20 G Löttemperatur / -zeit: 260 °C / 10 s Schaltkontakt: Kontaktwiderstand: 150mOhm Schaltstrom, max.: 1,0A Schliesserkontakt )  Schaltleistung, bis max.: 15Watt Schaltspannung bis max.: 200V AC/DC  Strom bei geschlossenen Kontakte 1,25 A Galvanisch getrennter Kontakt  Durchbruchspannung, min.: 250 V DC Magnetsystem: Spulenausführung: ungepolt, monostabil Bei Verwendung als 5Volt Hutschienenrelais empfehlen wir folgende optionale Komponenten  47-826-00400 = 5Volt DIP Relais ( 1 Stück )  39-796-00010 = 3polige Printklemmen ( 2 Stück )  44-815-00006 = Lochrasterplatine Universal ( 1 Stück )  52-625-02200 = Hutschiene Gehäuse 1TE Modulgehäuse DIN Rail Gehäuse TS35

5V Relais Reedrelais mit 1x Wechslerkontakt im Mini DIP DIL Gehäuse Hochprofil mit einem Wechsler mit Diode mit Freilaufdiode Eigenschaften: 1 Wechsler (1xUM)  umpreßt fluxdichte Ausführung zum Einstecken in eine 14-polige DIP-IC-Fassung geeignet RM:2,54mm TTL-Ansteuerung möglich Technische Daten: Spule 5V DC  (Uan: 3,5V ... max 8V ) Spule = 200-220 Ohm = 25mA bei 5Volt  Isolationswiderstand (Spule / Kontakt): 100-GOhm Isolation (Spule / Kontakt): 1500 V DC Betriebstemperatur: - 20 ... + 70 °C Schaltzeit (inkl. Prellen): 0,7 ms / Abfallzeit: 1ms Vibrationsfestigkeit (50 ... 500 Hz): 20 G Löttemperatur / -zeit: 260 °C / 10 s Schaltkontakt: Kontaktwiderstand: 150mOhm Schaltleistung, max.: 3W Schaltspannung, max.: 175V DC / Schaltstrom, max.: 0,25 A Strom bei geschlossenen Kontakte 1,25A Durchbruchspannung, min.: 200V DC Magnetsystem: Spulenausführung: ungepolt, monostabil  Bei Verwendung als 5Volt Hutschienenrelais empfehlen wir folgende optionale Komponenten   47-826-00440 = 5Volt DIP Relais ( 1 Stück )  39-796-00010 = 3polige Printklemmen ( 2 Stück )  44-815-00006 = Lochrasterplatine Universal ( 1 Stück )  52-625-02200 = Hutschiene Gehäuse 1TE Modulgehäuse DIN Rail Gehäuse TS35

5Volt Relais DIP Relais Platinenrelais Reedkontaktrelais im DIP-Gehäuse Hochprofil mit zwei Schließern ( NO ) ohne Diode Eigenschaften: 2x Schließer (2xEIN) · umpresst · fluxdichte Ausführung zum Einstecken in eine 14-polige DIP-IC-Fassung geeignet Technische Daten: Spule: 5V DC (Uanspr.: 3,8V) 200R = 25mA Isolationswiderstand (Spule / Kontakt): 100 GOhm Isolation (Spule / Kontakt): 1.500 V DC Betriebstemperatur: - 20 ... + 70 °C Schaltzeit (inkl. Prellen): 0,5 ms Abfallzeit: 0,1 ms Vibrationsfestigkeit (50 ... 500 Hz): 20G Löttemperatur / -zeit: 260 °C / 10s Schaltkontakt: Kontaktbestückung: 2 Schließer Kontaktwiderstand: 150 mW Schaltleistung max.: 15W Schaltspannung max.: 200 Vdc Schaltstrom max.: 1,0A Strom bei geschlossenen Kontakten, max.: 1,25A Durchbruchspannung min.: 250Vdc Magnetsystem: Spulenausführung: ungepolt, monostabil

5Volt Relais Minirelais Platinenrelais SIL Reed Relais 5V 1xEIN Schliesserkontakt 1,25A Spulenspannung 5V DC Typisch ( Uan = min: 3,5V max. 7,5V ) Spule 500-Ohm = 10mA bei 5Volt DC  Kontakt zu Spule = galvanisch getrennt ( Potentialfrei )  Kontakt: 1x Schliesser = 1x EIN Kontakt (monostabil) Relais galvanisch getrennt ( Spule zu Kontakt )  Kontakt Schaltleistung Kontakt 1,0A bis max.: 1,25A (P Kontaktleistung max: 15W) max. 200V AC,  max. 200V DC Abmessungen: L: 19,8mm x B: 5,08mm H: 7,8mm ( Siehe auch weitere Bilder Zeichnung )  Printversion: RM 5,08mm  SIL Reed Relais mit international üblicher Pinbelegung. Reduzierter Platzbedarf verglichen mit DIP Relais um 50%.  SIL Reed Relais auch als HF Version verfügbar, u.a. für die Messgeräteprüfung mit Schaltsignalen (DC) bis 1,5 GHz. Optional erhältlich mit einer Isolationsspannung von 4kVDC, Diode und magnetischer Abschirmung. Bei Verwendung als 5Volt Hutschienenrelais empfehlen wir folgende optionale Komponenten    47-826-00260 = 5Volt Mini Relais ( 1 Stück )  39-796-00010 = 3polige Printklemmen ( 2 Stück )  44-815-00006 = Lochrasterplatine Universal ( 1 Stück )  52-625-02200 = Hutschiene Gehäuse 1TE Modulgehäuse DIN Rail Gehäuse TS35

5Volt Relais Platinenrelais Sehr kleines Miniaturrelais (Printrelais) 5Volt Relais für die Platine ( 3,8...7,5V DC )  Spule = 125-Ohm  40mA an 5V 200mW  SDS DK1a-L monostabiles Miniaturlastrelais für Leiterplatteneinsatz  Rastermaß 10,16mm  7,62mm  Schutzart IP67 Waschdicht  4 Pins bzw. Kontakte ( siehe auch Zeichnung weitere Bilder )  Kontakt = 1x Schliesser (EIN-AUS) Kontakt Belastbarkeit: bis max: 10A 2500VA oder 300W max Schaltspannung Kontakt 250VAC  Abmessungen: B:20mm T:12,5mm H:10mm ( siehe auch weitere Bilder )  Bei Verwendung als 5Volt Hutschienenrelais empfehlen wir folgende optionale Komponenten  47-826-00740 = 5Volt Mini-Relais ( 1 Stück )  39-796-00010 = 3polige Printklemmen ( 2 Stück )  44-815-00006 = Lochrasterplatine Universal ( 1 Stück )  52-625-02200 = Hutschiene Gehäuse 1TE Modulgehäuse DIN Rail Gehäuse TS35

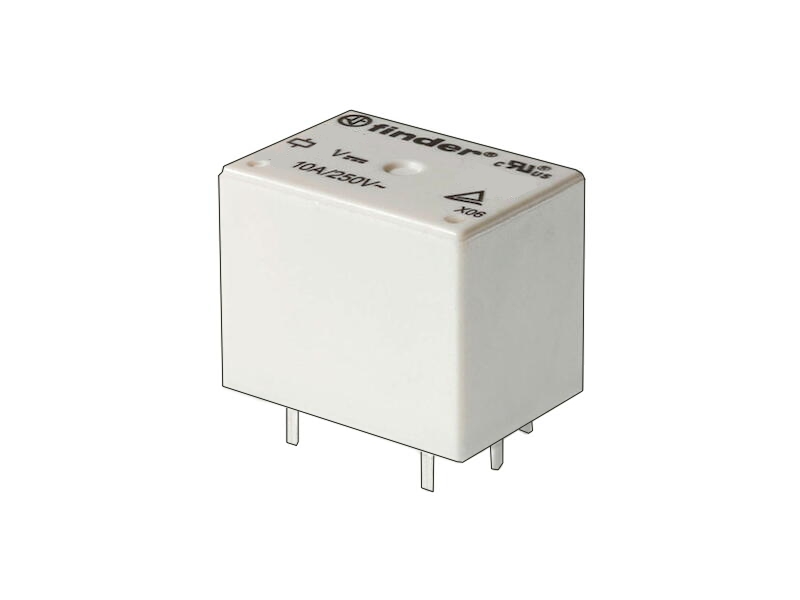

5Volt Relais mit Wechslerkontakt für die Leiterplattenmontage  Eines der am meisten eingesetzten 5V Platinenrelais ( Range 3,7V...6,5Volt DC ) Typischer Einsatz in Elektrische Baugruppen, Jalosien-, Rolläden und Fensterläden-Antriebe, Kühlschränke, Waschmaschinen, HiFi-Anlagen, Whirlpools und Dampfbäder, Brenner-, Kessel- und Ofensteuerungen, Bausätze und div. nicht genannte Baugruppen. Universell verwendbar !  Technische Daten:  Spule Nennspannung 5Volt DC typisch ( Range 3,7V...4V...4,5V...5V...6V...6,5Volt DC Peak 8V )  Spule 70-Ohm Stromaufnahme bei 5V =72mA  Ansprech-/Rückfallzeit 10/5ms  Kontakte: 1xUM = 1x Wechslerkontakt ( 1x Öffner / 1x Schliesser )  Kontaktbelastbarkeit: bis 10A 250Vac Prüfspannung: 2500 VAC  Schaltleistung: 2500 VA  Temperatur-Einsatzbereich -40...+85°C  Relaisschutzart RT III Vibrationsfestigkeit (5…55)Hz: Schließer/Öffner  14/8 G Reacgh / RoHS konform Ja  Abmesungen siehe auch weitere Bilder !  Abmessungen: L:21,5mm x H:17,5mm B:15,5mm Zusatztipp ! mittels optionaler Lochrasterplatine und Printklemmen dann auch als Relais mit Schraubklemmen verwendbar ( Ideal für Elektriker )  Fals benötigt siehe unten im Zubehör-Register !  Bst Nr 44-815-00006 = Platine Lochraster Punkte  75x100mm 1S Hartp. RM2.54 Bst Nr 39-796-00008 = Printklemme 2-pol (stehend) GRAU  Bst Nr 39-796-00010 = Printklemme 3-pol (stehend) GRAU
