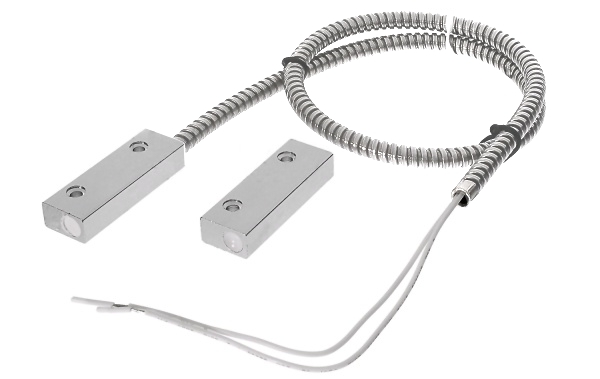

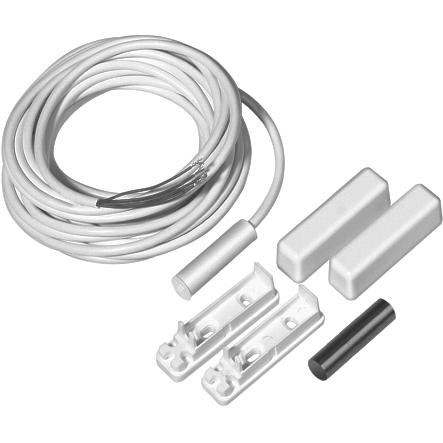

ALU Reedkontakt Magnetkontakt Erfassungsbereich bis max 38mm Der Aufbau Reedkontaktmelder ist ein Magnetkontakt mit dem Sie Türen und Fenster absichern. Unbefugtes öffnen oder schließen wird detektiert Relais oder Alarmzentrale, Steuerungseinheit usw. Universell verwendbar, besteht aus einem ALU Magnetkontakt und einem ALNICO Magnet. Diese werden entweder parallel, stirnseitig oder orthogonal zueinander in einem Abstand angebracht  Die Magnetkontakte sind das Hauptelement der Außenhautüberwachung. Der hermetische dichte Kontakt in einem extrem stabilen Metallgehäuse ist für Aufbau-Montage auch im Außenbereich ausgelegt. Dank dem Metall-Kabelschutzschlauch wird dieser Kontakt besonders auch dort empfohlen, wo eine Gefahr der Sabotage oder einer mechanischen Beschädigungsgefahr besteht.  Aufbaumontage zum anschrauben 2-adrig verkabelt 0,65m Kabel im 0,5m Metallschutzschlauch Reedkontakt mit NC Öffnerkontakt = wenn Magnet nah darah ist ist ist Kontakt geschlossen  verstärktes hermetisches dichtes Metallgehäuse Dieses ALU Reedkontakt bietet einen extra stabilen Ausführung im Aluminiumgehäuse mit kleinen Abmessungen. Dieser Reedkontakt der Klasse-2 ist ideal geeignet für die Montage an Terrassentüren, Fenstern, Türen, Rolltoren usw.   Die Innenteile des Kontakts sind zum Schutz vor Umwelteinflüssen und Manipulationen abgedichtet. Für die Verkabelung ist ein 0,65 Meter langes 2-adriges flexibles Kabel vorgesehen. Technische Daten: 2x Litzenanschlüsse  Weiss + Weiss NC Kontakt = Normal-Close = Öffnerkontakt  Schaltabstand bis 38mm ( Betriebslücke ) Entfernung für Schließer 38mm / Öffner dann 42mm Kontakt = 1x NC = Öffnerkontakt Funktion = Wenn Magnet daran ist ist Kontakt geschlossen, wenn Magnet weg ist ist Kontakt geöffnet  NC-Kontakt = NormalClose ( Öffnerkontakt ) Funktion : Kontakt geschlossen, wenn Magnet nah dran ist bzw. wenn Objekt geschlossen bzw.  Kontakt geöffnet wenn Magnet weg ist bzw. Türe, Fenster offen steht, bzw. Rolltor oben ist Belastbarkeit: typisch bis 400mA ( AC/DC ) Belastbarkeit maximal bis 125V AC oder 0-100V DC Magnet: Ferrite/Alnico Farbe: ALU Temperaturbereich: -20°C - +55°C Zertifizierung EN50130-5 Grade-2 / Class II Abmessungen L: 50mm B: 17mm H: 10mm ( Magnet + Kontakt identisch ) Bohrung Senkkopf mit Durchmesser: 4,1mm Befestigungslochabstand: 35,0mm ( Mitte-Mitte ) Befestigungsart: schrauben oder kleben Lieferumfang  wie Abbildung mit 4x Schrauben Erklärung übliche Funktionsweiße dieser NC-Kontakte :  Auszugehen ist ja immer davon das ein Fenster, Tür oder eine Rolltor geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte

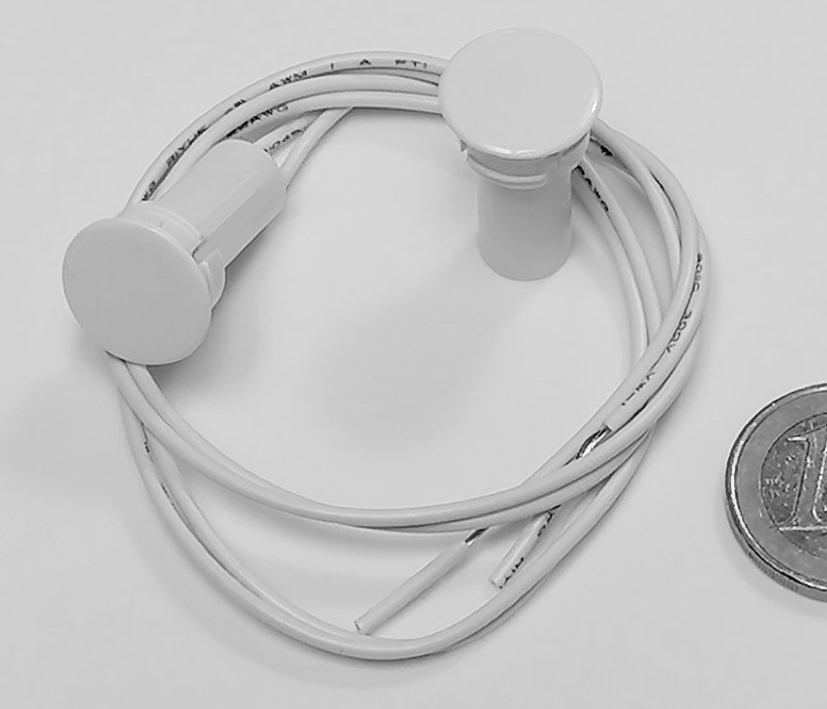

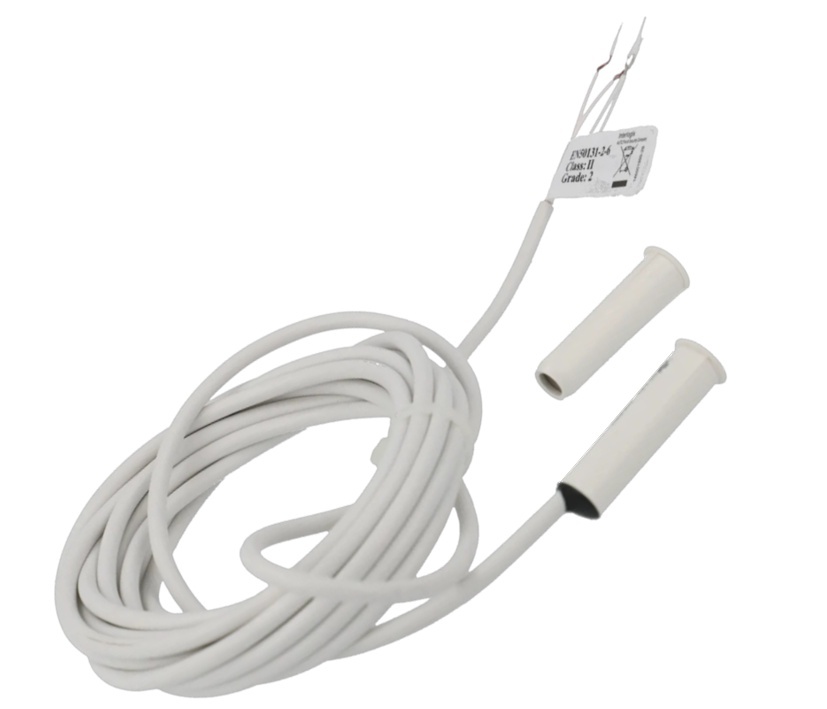

Einbau Magnetkontakt 2-teiliger Reedkontakt Kontakt und Magnet extra Die Magnetkontakte ermöglichen die Erkennung der Tür- und Fensteröffnung usw. Der hermetische dichte Kontakt mit Flansch ist für die Einbaumontage ausgelegt. Durch die Art der Montage ist er nach der Installation von außen unsichtbar. Kurzdaten: Einbaumontage Tür- und Fensteröffnung  stirnseitige Montage kleines hermetisch dichtes KST-Gehäuse mit rundem Flansch Kopf-Durchmesser 15mm  Einbaudurchmesser: 12,7mm  Technische Daten: Anschlusskabel 450mm 2-adrige Litze Schaltabstand 22mm max 24mm ( Betriebslücke ) Kontaktmaterial Material Ruthenium Reedkontakt Einpolig NC = Öffnerkontakt Funktion:  wenn Magnet und Reedkontakt unter 22mm zusammen ist der Kontakt geschlossen  Funktion: wenn Magnet und Reedkontakt über 22-24mm auseinander sind ist der Kontakt geöffnet, somit unterbrochen ) Belastbarkeit max. 500mA bis 30VDC Abmessungen ( siehe auch Zeichnung weitere Bilder )  Magnetseite: DM-Kopf oben: 15,2mm / Einbau-DM 12,7mm / Korpus darunter DM: 9,0mm / Gesamtlänge: 25,0mm  Reedkontakt: DM-Kopf oben: 15,2mm / Einbau-DM 12,7mm / Korpus darunter DM: 9,0mm / Gesamtlänge: 25,4mm  Befestigung: einkleben Betriebstemperatur -20 °C bis +55 °C Erklärung übliche Funktionsweiße dieser NC-Kontakte :  Auszugehen ist ja immer davon das ein Fenster oder eine Tür geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte

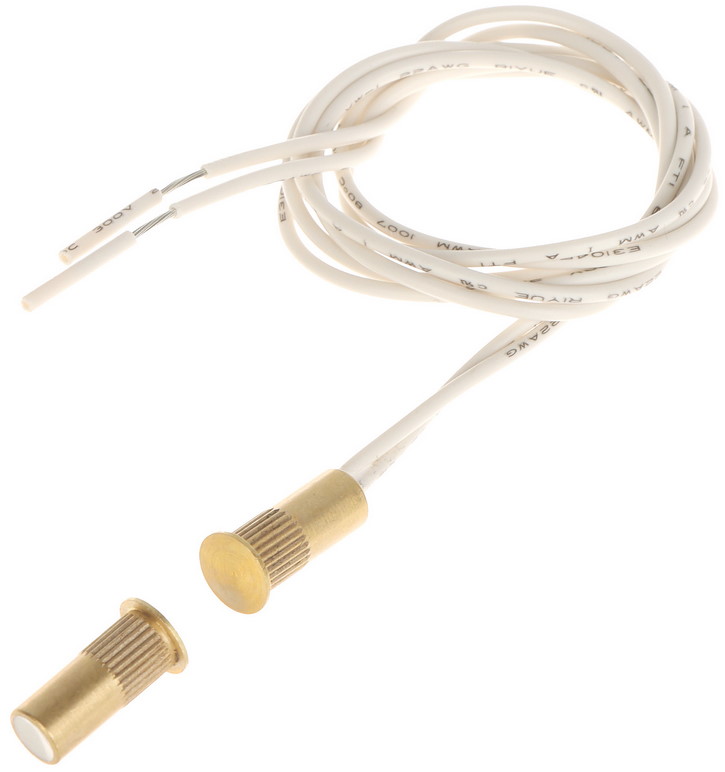

Einbau Magnetkontakt 2-teiliger Reedkontakt Kontakt und Magnet extra Die Magnetkontakte ermöglichen die Erkennung der Tür- und Fensteröffnung usw. Der hermetische dichte Kontakt mit Flansch ist für die Einbaumontage ausgelegt. Durch die Art der Montage ist er nach der Installation von außen unsichtbar. Typische-Anwendungen an Fenster, Türen, Sicherheitstechnik, Haushaltsgeräte, Industrieanwendungen  Herstellerangabe = NO = Normal Open Kontakt = ohne Magnet = Kontakt = OPEN - wenn Magnet nah dran ist Kontakt geschlossen  Auszugehen ist ja immer davon das ein Fenster oder eine Tür meistens geschlossen ist ; dann ist also der Magnet und der Reedkontakt sehr nah zusammen !  dann ist der Kontakt somit geschlossen ( Normal-Close = NC ) ; also Ruhestrom überwachbar  wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  **** Wir geben das so an von der Logik ... damit ein besseres Verständnis in der Endmontate besteht .. wie es numal in den meisten Fällen ist ****  Unsere Meinung zum besseren Verständnis ist der verbaute Zustand an einen üblich geschlosenen Fenster ... Türe :  Funktion = NC = Normal Close ( Wenn Magnet nah dran ist ist Schalter geschlossen ... somit ist das Fenster dann geschlossen ) Funktion = ( Wenn Magnet weg ist ist der Schalter geöffnet .... somit ist das Fenster dann geöffnet )  ****** Bitte beachten Sie diesen Kontakt gibt es auch in weitere Varianten ! Siehe weiter unten ! *******  Montage Einpressen oder kleben   Kurzdaten: Einbaumontage Tür- und Fensteröffnung  stirnseitige Montage hermetisch dichtes Metallgehäuse mit rundem Flansch Kopf-Durchmesser 8,0mm  Einbaudurchmesser: 6,0mm  Technische Daten: Anschlusskabel 450mm 2-adrige Litze Schaltabstand 15mm ( Betriebslücke ) Kontaktmaterial Material Ruthenium Reedkontakt Einpolig NC = Öffnerkontakt ( wenn Magnet und Reedkontakt unter 15mm zusammen ist der Kontakt geschlossen ) ( wenn Magnet und Reedkontakt über 15mm auseinander sind ist der Kontakt geöffnet, somit unterbrochen ) Belastbarkeit max. 500mA bis 30VDC Abmessungen Magnetseite: DM-Kopf oben: 8,0mm / Einbau-DM 6,0mm / Gesamtlänge: 15,0mm / Kopfplatte H: 0,5mm Reedkontakt: DM-Kopf oben: 8,0mm / Einbau-DM 6,0mm / Gesamtlänge: 15,0mm / Kopfplatte H: 0,5mm Befestigung: einkleben Betriebstemperatur -20 °C bis +55 °C Erklärung übliche Funktionsweiße dieser NC-Kontakte :  Auszugehen ist ja immer davon das ein Fenster oder eine Tür geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte

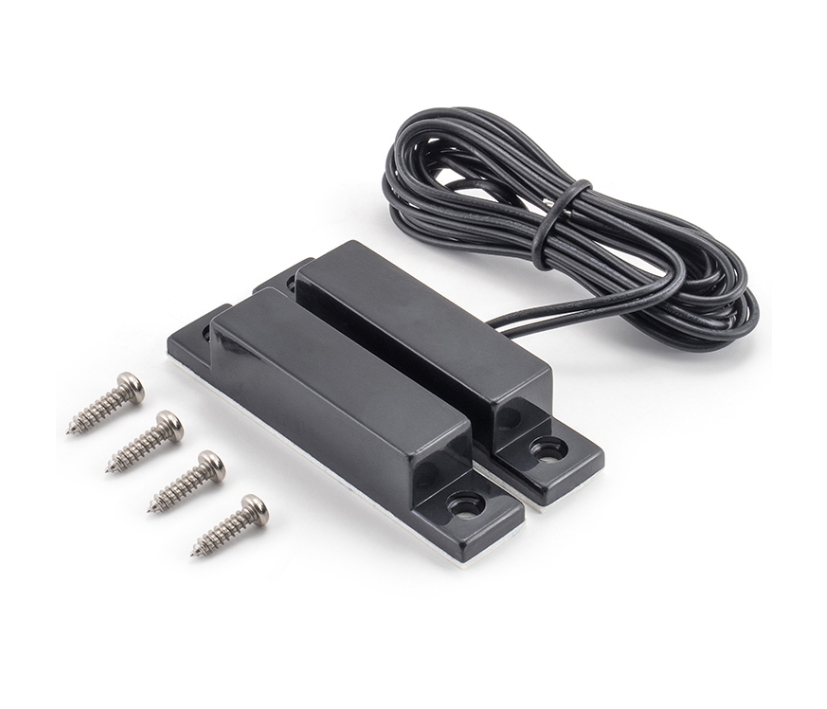

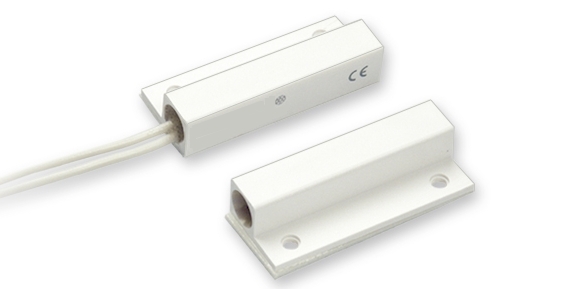

Reedkontakt Magnetkontakt Erfassungsbereich bis max 18/28mm Reedkontakt Magnetkontakt Erfassungsbereich bis max 18/28mm Der Aufbau Reedkontaktmelder ist ein Magnetkontakt mit dem Sie Türen und Fenster absichern. Kleiner Aufbau-Magnetkontakt mit vergossenem Reedschalter und Magnet. Die Montage erfolgt über Anschrauben oder Ankleben der seitlichen Laschen. Der Magnetkontakt kann überall dort angewendet werden, wo Türen, Fenster oder andere bewegliche Elemente überwacht werden müssen, z.B. zum Schutz oder als Zutrittskontrolle zu bestimmten Räumen, Anlagen oder in Automatiksystemen etc. Typische-Anwendungen an Fenster, Türen, Sicherheitstechnik, Haushaltsgeräte, Industrieanwendungen z.B. pneumatische oder hydraulische Stellantriebspositionsanzeige usw.   Technische Daten: 2x Litzenanschlüsse mit 300mm Kabel ( Plan siehe auch weitere Bilder ) Schaltabstand bis 28mm ( Betriebslücke ) Schaltabstand 18mm beim Schließen / 28mm beim Öffnen Herstellerangabe = NO = Normal Open Kontakt ...... Kontakt ohne Magnetmontage ....  wenn aber der Magnet nah dran ist Kontakt geschlossen dann ist das ein NC-Kontakt   Auszugehen ist ja immer davon das ein Fenster oder eine Tür meistens geschlossen ist ; dann ist also der Magnet und der Reedkontakt sehr nah zusammen !  dann ist der Kontakt somit geschlossen ( Normal-Close = NC ) ; also Ruhestrom überwachbar  wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  **** Wir geben das so an von der Logik ... damit ein besseres Verständnis in der Endmontate besteht .. wie es numal in den meisten Fällen ist ****  Unsere Meinung zum besseren Verständnis ist der verbaute Zustand an einen üblich geschlosenen Fenster ... Türe ist... dann :  Funktion = NC = Normal Close ( Wenn Magnet nah dran ist ist Schalter geschlossen ... somit ist das Fenster dann auch üblicherweiße geschlossen ) Funktion = ( Wenn Magnet weg ist ist der Schalter geöffnet .... somit ist das Fenster dann geöffnet )  Kontakt : Ruthenium (Kontaktmaterial ) Belastbarkeit: typisch bis 20-30mA ( AC/DC ) Belastbarkeit maximal bis 30V DC Magnet: Alnico Farbe: Weiss Reinweiss Temperaturbereich: -20°C - +55°C Zertifizierung EN50130-5 Grade-2 / Class II Abmessungen siehe auch Zeichnung weitere Bilder Abmessungen L: 34mm B: /14mm H: 9mm ( Magnet + Kontakt identisch ) Bohrung Senkkopf mit Durchmesser: 2,2mm Befestigungslochabstand: 25,0mm ( Mitte-Mitte ) Befestigungsart: schrauben oder kleben ( Klebepad auf Rückseite )  Lieferung : 1xMagnet und 1xReedkontakt Alternativ gibt es da noch ein Produkt mit einem Wechslerkontakt ...... für den Fall das Sie derzeit noch nicht wissen wie Sie den Reedkontakt einsetzen wollen oder müßen ...  Art-Nr 47-824-00095 oder 47-824-00008 = Magnetkontakt Reedkontakt NO-NC mit Wechslerkontakt Reedschalter Weiss 23x14mm ( Magnet Optional )

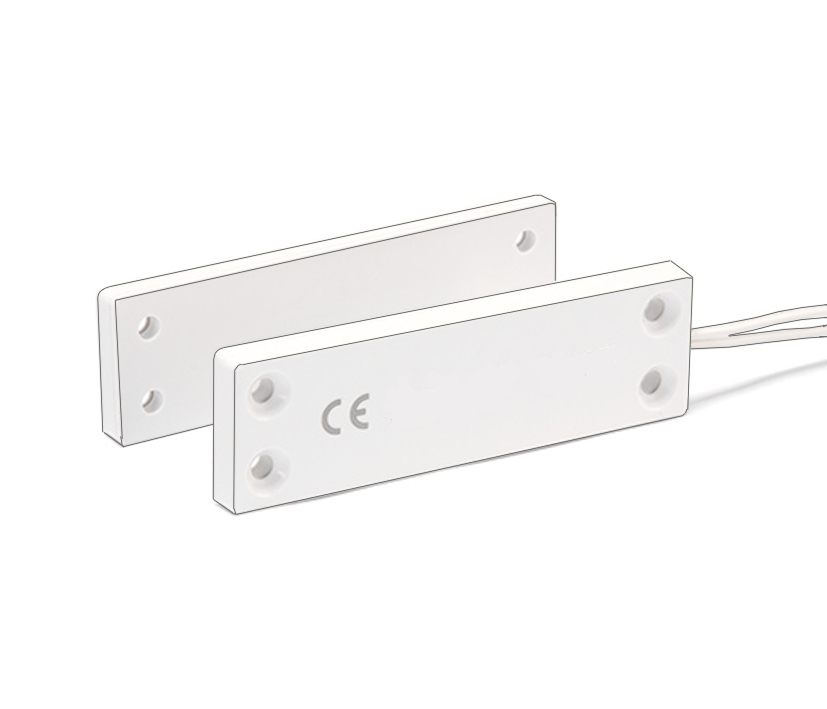

Reedkontakt Magnetkontakt Erfassungsbereich bis max 25mm Dieser Reedkontakt ist ein flacher Aufbau-Magnetkontakt und wird an die Montagefläche geschraubt. Die sehr flache Bauform von nur 68 x 20 x 5,3mm ermöglicht eine bequeme Installation im Profil zwischen Fenster und Rahmen. Trotz dieser schmalen Bauform hat der Magnetkontakt einen Schaltabstand von 25mm. Der Aufbau Reedkontaktmelder ist ein Magnetkontakt mit dem Sie Türen und Fenster absichern. Kleiner Aufbau-Magnetkontakt mit vergossenem Reedschalter und Magnet. Die Montage erfolgt über Anschrauben oder Ankleben. Der Magnetkontakt kann überall dort angewendet werden, wo Türen, Fenster oder andere bewegliche Elemente überwacht werden müssen, z.B. zum Schutz oder als Zutrittskontrolle zu bestimmten Räumen, Anlagen oder in Automatiksystemen etc. Melder zur Außenhautüberwachung Technische Daten: 2x Litzenanschlüsse mit 400mm Kabel ( Plan siehe auch weitere Bilder ) NC Kontakt = Öffnerkontakt Weiss + Weiss Schaltabstand bis 25mm ( Betriebslücke ) Kontakt = 1x NC = Öffnerkontakt Funktion = Wenn Magnet daran ist ist Kontakt geschlossen, wenn Magnet weg ist ist Kontakt geöffnet Kontakt : Ruthenium (Kontaktmaterial ) Belastbarkeit: typisch bis 100mA ( AC/DC ) Belastbarkeit maximal bis 30V DC Magnet: Ferrite/Alnico Farbe: Weiss Reinweiss Temperaturbereich: -20°C - +55°C Einsatz Indoor Outdoor  Abmessungen L: 68mm B: 20mm H: 5,3mm ( Magnet + Kontakt identisch ) Bohrung Senkkopf mit Durchmesser: 3,2mm Befestigungslochabstand: 10,0 x 59,0mm ( Mitte-Mitte ) Befestigungsart: schrauben oder kleben Lieferung : 1xMagnet und 1xReedkontakt   Erklärung übliche Funktionsweiße dieser NC-Kontakte :  Auszugehen ist ja immer davon das ein Fenster oder eine Tür geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte

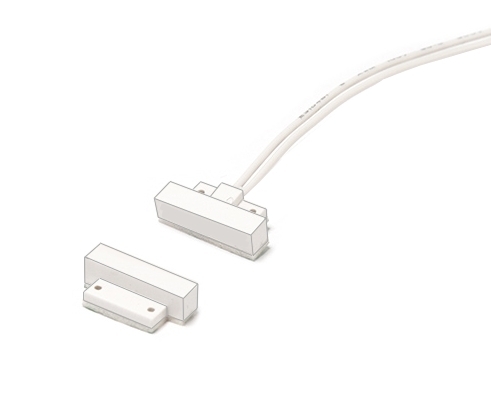

Mini Reedkontakt Magnetkontakt Erfassungsbereich bis max 10mm Miniatur–Ausführung ist für die Aufbaumontage ausgelegt (wird an die Montagefläche angeklebt oder mit Miniaturnägeln befestigt ) Dieser Mini-Magnetkontakt ist in Weiß und Braun erhältlich. hermetisches dichtes Miniaturgehäuse Der Aufbau Reedkontaktmelder ist ein Magnetkontakt mit dem Sie Türen und Fenster absichern. Kleiner Aufbau-Magnetkontakt mit vergossenem Reedschalter und Magnet. Der Magnetkontakt kann überall dort angewendet werden, wo Türen, Fenster oder andere bewegliche Elemente überwacht werden müssen, z.B. zum Schutz oder als Zutrittskontrolle  zu bestimmten Räumen, Anlagen oder in Automatiksystemen etc. Technische Daten: 2x Litzenanschlüsse mit 450mm Kabel ( Plan siehe auch weitere Bilder ) NC Kontakt = Öffnerkontakt Weiss + Weiss Schaltabstand bis 10mm ( Betriebslücke ) Kontakt = 1x NC = Öffnerkontakt Funktion = Wenn Magnet daran ist ist Kontakt geschlossen, wenn Magnet weg ist ist Kontakt geöffnet Kontakt : Ruthenium (Kontaktmaterial ) Belastbarkeit: typisch bis 20-30mA ( AC/DC ) Belastbarkeit maximal bis 30V DC Magnet: Ferrite/Alnico Farbe: Braun Temperaturbereich: -20°C - +55°C Zertifizierung EN50130-5 Grade-2 / Class II Abmessungen L: 17mm B: 9mm H: 4mm ( Magnet + Kontakt identisch ) Bohrung mit Durchmesser: 1,2mm Befestigungslochabstand: 9,0mm ( Mitte-Mitte ) Befestigungsart: schrauben, nageln, kleben ( Pad anbei )  Lieferung : 1xMagnet und 1xReedkontakt   Erklärung übliche Funktionsweiße dieser NC-Kontakte :  Auszugehen ist ja immer davon das ein Fenster oder eine Tür geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte

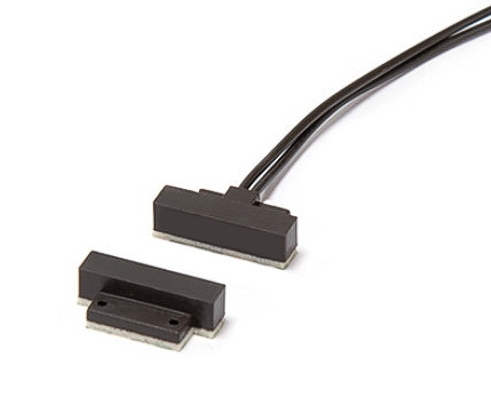

Mini Reedkontakt Magnetkontakt Erfassungsbereich bis max 10mm Miniatur–Ausführung ist für die Aufbaumontage ausgelegt (wird an die Montagefläche angeklebt oder mit Miniaturnägeln befestigt ) Dieser Mini-Magnetkontakt ist in Weiß und Braun erhältlich. hermetisches dichtes Miniaturgehäuse Der Aufbau Reedkontaktmelder ist ein Magnetkontakt mit dem Sie Türen und Fenster absichern. Kleiner Aufbau-Magnetkontakt mit vergossenem Reedschalter und Magnet. Der Magnetkontakt kann überall dort angewendet werden, wo Türen, Fenster oder andere bewegliche Elemente überwacht werden müssen, z.B. zum Schutz oder als Zutrittskontrolle  zu bestimmten Räumen, Anlagen oder in Automatiksystemen etc. Technische Daten: 2x Litzenanschlüsse mit 450mm Kabel ( Plan siehe auch weitere Bilder ) NC Kontakt = Öffnerkontakt Weiss + Weiss Schaltabstand bis 10mm ( Betriebslücke ) Kontakt = 1x NC = Öffnerkontakt Funktion = Wenn Magnet daran ist ist Kontakt geschlossen, wenn Magnet weg ist ist Kontakt geöffnet Kontakt : Ruthenium (Kontaktmaterial ) Belastbarkeit: typisch bis 20-30mA ( AC/DC ) Belastbarkeit maximal bis 30V DC Magnet: Ferrite/Alnico Farbe: Weiss Reinweiss Temperaturbereich: -20°C - +55°C Zertifizierung EN50130-5 Grade-2 / Class II Abmessungen L: 17mm B: 9mm H: 4mm ( Magnet + Kontakt identisch ) Bohrung mit Durchmesser: 1,2mm Befestigungslochabstand: 9,0mm ( Mitte-Mitte ) Befestigungsart: schrauben, nageln, kleben ( Pad anbei )  Lieferung : 1xMagnet und 1xReedkontakt   Erklärung übliche Funktionsweiße dieser NC-Kontakte :  Auszugehen ist ja immer davon das ein Fenster oder eine Tür geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte

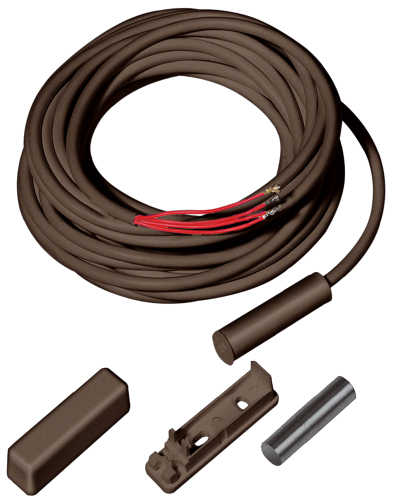

Reedkontakt Magnetkontakt Erfassungsbereich bis max 12mm Der Ein-/Aufbau Öffnungsmelder ist ein Magnetkontakt mit dem Sie Türen und Fenster absichern. Unbefugtes Öffnen wird detektiert Relais oder Alarmzentrale, Steuerungseinheit usw.  Universell verwendbar, besteht aus einem Magnetkontakt und einem ALNICO Magnet. Diese werden entweder parallel, stirnseitig oder orthogonal zueinander in einem Abstand angebracht Der Stromkreis dieses NC-Öffnungsmelders ist im Ruhezustand geschlossen 4-adrig verkabelt  Vergrößert sich der Abstand zwischen Reed und Magnet, wird der Stromkreis unterbrochen und ein Alarm gemeldet Der Melder ist vor Sabotage geschützt Optimaler Montageort ist die Mitte Ihres Tür- bzw. Fensterrahmens. Auch eine Montage am unteren Fensterrahmen ist möglich, wenn ein bestimmtes Fenster bei gesichertem Magnetkontakt gekippt werden soll Der Melder ist sowohl für die Aufputz- als auch für die Unterputzmontage geeignet Der Öffnungsmelder ist VdS-B zertifiziert Dieses Magnetkontakt ist ein kombinierter Einbau-/Aufbau-Reedkontakte (mit NC-Kontakt) Diesen Öffnungsmelder zeichnet aus: kleinere Schaltabstände max Abstand Längs bis 5..12mm, und quer 2-6mm. extrem hohe Verschleißfestigkeit und einfache Montage. Durch die flexible Befestigungsart sind diese Magnetkontakte für jeden Anwendungsbereich geeignet. Die Magnetkontakte sind als Einbau- oder als Aufbauvariante verwendbar. Snap In-Aufbaugehäuse Magnetkontakt bzw. Reedkontakt für Einlaß- oder Aufbau mit Snap In-Aufbaugehäuse. Sabotageschleife bereits integriert. Kontakt bei anliegendem Magnet geschlossen. Siehe auch weitere Bilder Schaltplan  Funktion: Funktion = NC = Normal Close ( Wenn Magnet nah dran ist ist Schalter geschlossen ) Funktion = ( Wenn Magnet weg ist ist der Schalter geöffnet ) Technische Daten:  Material ABS Kunststoff 5m Anschlussleitung bereits fest integriert Schutzart IP67  VDS-Zulassung G199528 - VDS-Klasse B Material ABS Kunststoff  4m Anschlussleitung LIYY 4x0,14qmm ( Rundkabel Weiss DM: 3,0mm ) Abmessungen: Reedrundkontakt: Durchmesser : 8,0mm Länge: 30mm Magnet : ALNICO Durchmesser: 8,0mm Länge: 30mm  Aufbaugehäuse: L:43mm B:11,5mm H:12mm / Festes Kabel bereits im Schalter integriert mit Sabotageschleife Belastbarkeit des Kontaktes: 10VA ( typisch Einsatz bis 60V max 500mA) Schaltleistung: 5Watt typisch max 10VA Farbe: Weiss Reinweiss  Lieferung: Reedkontakt inkl. 2 Aufbaugehäuse somit auch für Magnet für 4 Unterlegplatten je nach Fenster-, oder Türrahmen   Erklärung übliche Funktionsweiße dieser NC-Kontakte :    Auszugehen ist ja immer davon das ein Fenster oder eine Tür geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte

Reedkontakt Magnetkontakt Erfassungsbereich bis max 25mm Der Ein-/Aufbau Öffnungsmelder ist ein Magnetkontakt mit dem Sie Türen und Fenster absichern. Unbefugtes Öffnen wird detektiert Relais oder Alarmzentrale Universell verwendbar, besteht aus einem Magnetkontakt und einem Magnet. Diese werden entweder parallel, stirnseitig oder orthogonal zueinander in einem Abstand bis max 25mm angebracht Der Stromkreis dieses NC-Öffnungsmelders ist im Ruhezustand geschlossen 4-adrig verkabelt Vergrößert sich der Abstand zwischen Reed und Magnet, wird der Stromkreis unterbrochen und ein Alarm gemeldet Der Melder ist vor Sabotage geschützt Optimaler Montageort ist die Mitte Ihres Tür- bzw. Fensterrahmens. Auch eine Montage am unteren Fensterrahmen ist möglich, wenn ein bestimmtes Fenster bei gesichertem Magnetkontakt gekippt werden soll Der Melder ist sowohl für die Aufputz- als auch für die Unterputzmontage geeignet Der Öffnungsmelder ist VdS-B zertifiziert Technische Daten: Große Schaltabstände 13-25mm (Magnet zu Kontakt) extrem hohe Verschleißfestigkeit und einfache Montage Snap In-Einbau-Aufbaugehäuse Farbe: Weiss Festes Kabel bereits im Schalter integriert mit Sabotageschleife 4m Kabellänge (LIYY 4x0,14qmm) NC-Öffnungsmelders ist im Ruhezustand geschlossen Kontakt Belastbarkeit bis 24V Schaltstrom: bis 200mA 4,8W  VdS-Class B No.:G105519 Abmessungen: H:11mm B:12mm L:48mm (mit Aufbaugehäuse), bzw. H:8mm x B:20mm (ohne Aufbaugehäuse) Lieferung: inkl. Aufbaugehäuse, Unterlegplatten und Schrauben  Erklärung übliche Funktionsweiße dieser NC-Kontakte :   Auszugehen ist ja immer davon das ein Fenster oder eine Tür geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte

Reedkontakt bzw. Reed Sensor Schraubmontage Mini Reedschalter mit 500mm Anschlußkabel  MK4 Reed Sensoren zur Schraubbefestigung rechteckiges Gehäuse PBT Glasfaserverstärkt  Farbe Weiss  Vergossen Polyurethan  Gehäuse mit Kabelanschluss Querschnitt 3x 0,14qmm  500mm langem Anschlusskabel (Flachkabel, dreiadrig, 3x0,14qmm) Kabelenden geschnitten, 5mm abisoliert und verzinnt Kontakt-Belastbarkeit = max 10W oder 0,5A = 500mA bis zu 175V AC or DC UL-Zulassung Typische-Anwendungen an Fenster, Türen, Sicherheitstechnik, Haushaltsgeräte, Industrieanwendungen z.B. pneumatische oder hydraulische Stellantriebspositionsanzeige usw.   Anschluss Schraubmontage oder kleben ( Zeichnung siehe weitere Bilder )  Art Reed Sensor = Reedkontakt ( magnetisch beinflusster Kontakt )  Durchbruchspannung = 250V Polzahl = 1  Kontakt = 1x Wechslerkoontakt = NO+NC = 3-Kontakte = 3-adriges Kabel  Schaltleistung = max 10W Schaltspannung = bis zu 175V ( AC/DC )  Schaltstrom = bis zu 0,5A  500mA Transportstrom (Max.) 1,25A = 1250mA  Anzugserregung 15-20 AT = Magnetic Sensitivity Kontaktwiderstand (Max.) 150mOhm  Temperatur-Einsatzbereich: Reedkontakt wenn Kabel nicht bewegt : -30 ...+70°C Reedkontakt wenn Kabel sich bewegt  : - 5 ...+70°C Abmessungen: 23x14mm siehe weitere Bilder Zeichnung  Ideal passender Magnet Optional z.B. Bst Nr 47-790-00400 oder auch ähnliche Magnet jederzeit möglich

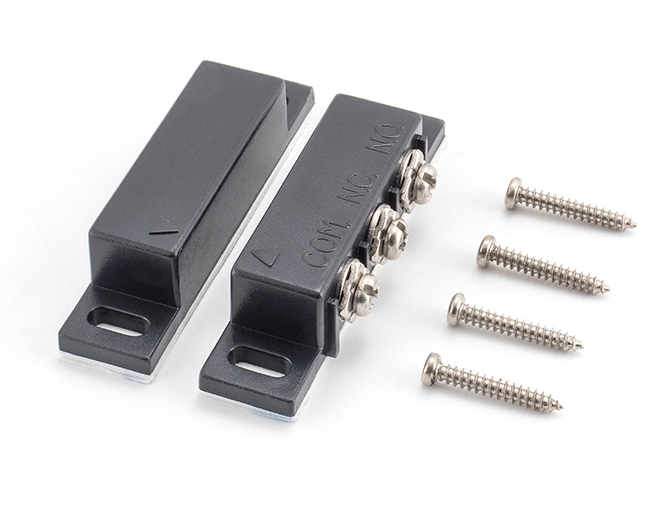

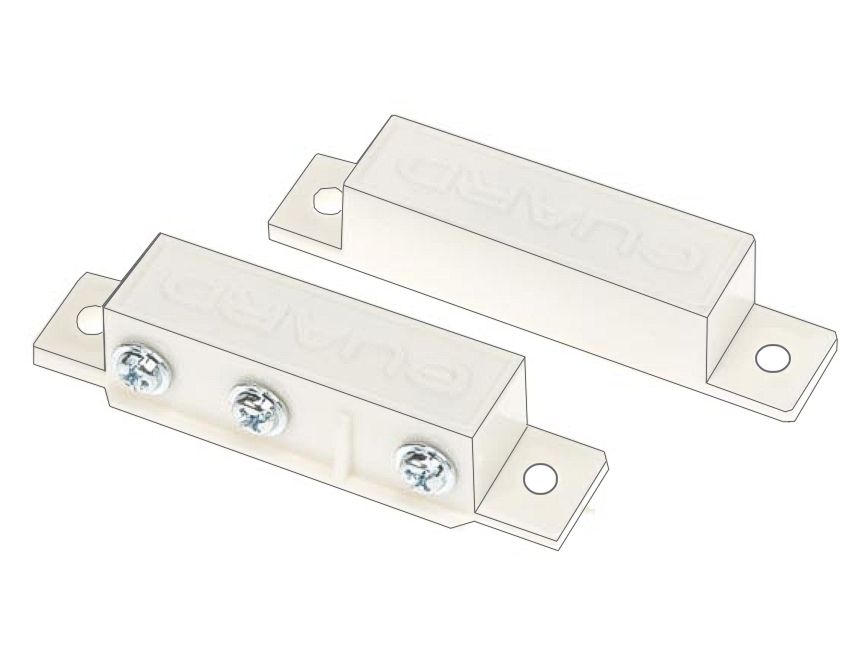

Reedkontakt mit Wechslerkontakt bzw. Umschaltkontakt somit als Arbeitskontakt (NO) oder als Ruhekontakt (NC) verwendbar. Technische Daten: 3x Schraubanschlüsse (COM - NC - NO) Kontakte: 1x UM (Wechslerkontakt) = 1x NC und 1x NO 1x NO = Schliesserkontakt integriert 1x NC = Öffnerkontakt integriert Belastbarkeit: typisch 30V 300mA Belastbarkeit maximal 100VDC 500mA Temperaturbereich: -20°C - +65°C Abmessungen ca. 14 x 65mm (siehe Zeichnung) Befestigungsart: schrauben oder kleben Schraubbefestigung oder mit doppelseitigem Klebeband Schaltabstand: 3-15mm ( Operating distance Öffnung: 15 mm max.)  Farbe: Weiss Gewicht: 33g Lieferung : 1x Magnet und 1x Reedkontakt Zusatzinfo:  Alternativ gibt es diesen Reedkontakt auch in einer Kabelversion = Art-Nr 47-824-00095 mit NC-NO Kontakt also Wechslerkontakt ( siehe unter Rubrik ähnlichen .. oder Nr unter Suche eingeben )

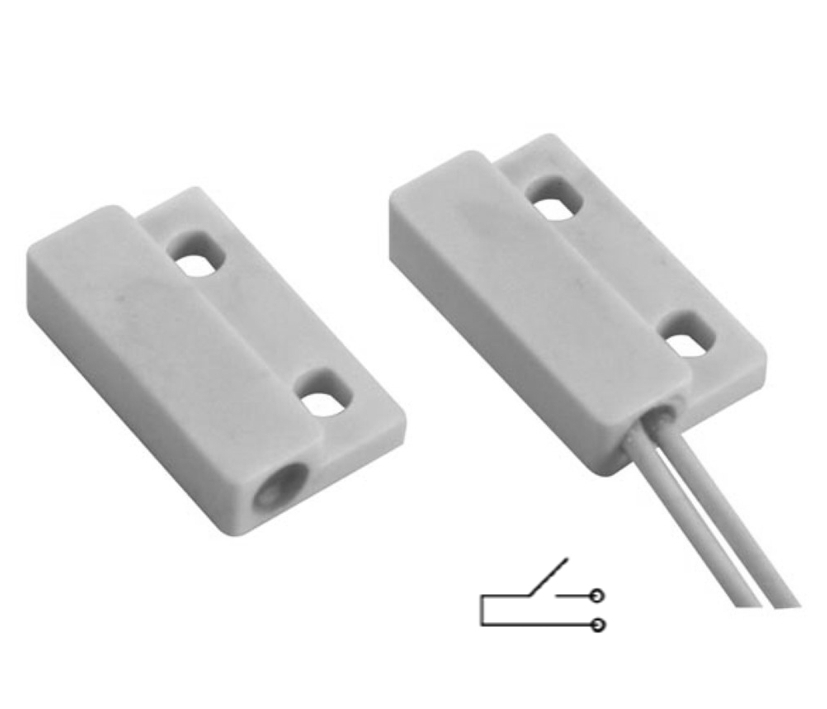

Reedkontakt bzw. Reed Sensor Schraubmontage Mini Reedschalter mit 500mm Anschlußkabel  MK4 Reed Sensoren zur Schraubbefestigung rechteckiges Gehäuse PBT Glasfaserverstärkt  Farbe Weiss  Vergossen Polyurethan  Gehäuse mit Kabelanschluss Querschnitt 2x 0,14qmm  500mm langem Anschlusskabel (Flachkabel, zweiadrig, 2x0,14qmm) Kabelenden geschnitten, 5mm abisoliert und verzinnt Kontakt-Belastbarkeit = max 10W oder 0,5A = 500mA bis zu 200V AC or DC UL-Zulassung Typische-Anwendungen an Fenster, Türen, Sicherheitstechnik, Haushaltsgeräte, Industrieanwendungen z.B. pneumatische oder hydraulische Stellantriebspositionsanzeige usw.   Herstellerangabe = NO = Normal Open Kontakt = ohne Magnet = Kontakt = OPEN - wenn Magnet nah dran ist Kontakt geschlossen  Auszugehen ist ja immer davon das ein Fenster oder eine Tür meistens geschlossen ist ; dann ist also der Magnet und der Reedkontakt sehr nah zusammen !  dann ist der Kontakt somit geschlossen ( Normal-Close = NC ) ; also Ruhestrom überwachbar  wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  **** Wir geben das so an von der Logik ... damit ein besseres Verständnis in der Endmontate besteht .. wie es numal in den meisten Fällen ist ****  Unsere Meinung zum besseren Verständnis ist der verbaute Zustand an einen üblich geschlosenen Fenster ... Türe :  Funktion = NC = Normal Close ( Wenn Magnet nah dran ist ist Schalter geschlossen ... somit ist das Fenster dann geschlossen ) Funktion = ( Wenn Magnet weg ist ist der Schalter geöffnet .... somit ist das Fenster dann geöffnet )  ****** Bitte beachten Sie diesen Kontakt gibt es auch in weitere Varianten ! Siehe weiter unten ! *******  Anschluss Schraubmontage oder kleben ( Zeichnung siehe weitere Bilder )  ArtReed Sensor Durchbruchspannung = 250V Polzahl = 1  Schaltleistung = max 10W Schaltspannung = bis zu 200V ( AC/DC )  Schaltstrom = bis zu 0,5A  500mA Transportstrom (Max.) 1,25A = 1250mA  Anzugserregung 10AT bis 15AT = Magnetic Sensitivity Kontaktwiderstand (Max.) 150mOhm  Temperatur-Einsatzbereich: Reedkontakt wenn Kabel nicht bewegt : -30 ...+70°C Reedkontakt wenn Kabel sich bewegt  : - 5 ...+70°C Abmessungen: 23x14mm siehe weitere Bilder Zeichnung  Ideal passender Magnet Optional z.B. Bst Nr 47-790-00400 oder auch ähnliche Magnet jederzeit möglich   Erklärung übliche Funktionsweiße dieser Kontakte im meist üblichen verbautem Zustand ( Somit eine Frage der Betrachtung )  Auszugehen ist ja immer davon das ein Fenster oder eine Tür geschlossen ist ... dann ist also der Magnet und der Reedkontakt sehr nahe zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar  wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist    Auslieferungszustand = unverbaut ... gibt der Hersteller an NO-Kontakt = Normal Open Kontakt  Alternativ gibt es da noch das selbe Produkt mit einem Wechslerkontakt ...... für den Fall das Sie derzeit noch nicht wissen wie Sie den Reedkontakt einsetzen wollen oder müßen ...  Art-Nr 47-824-00095 = Magnetkontakt Reedkontakt NO-NC mit Wechslerkontakt Reedschalter Weiss 23x14mm

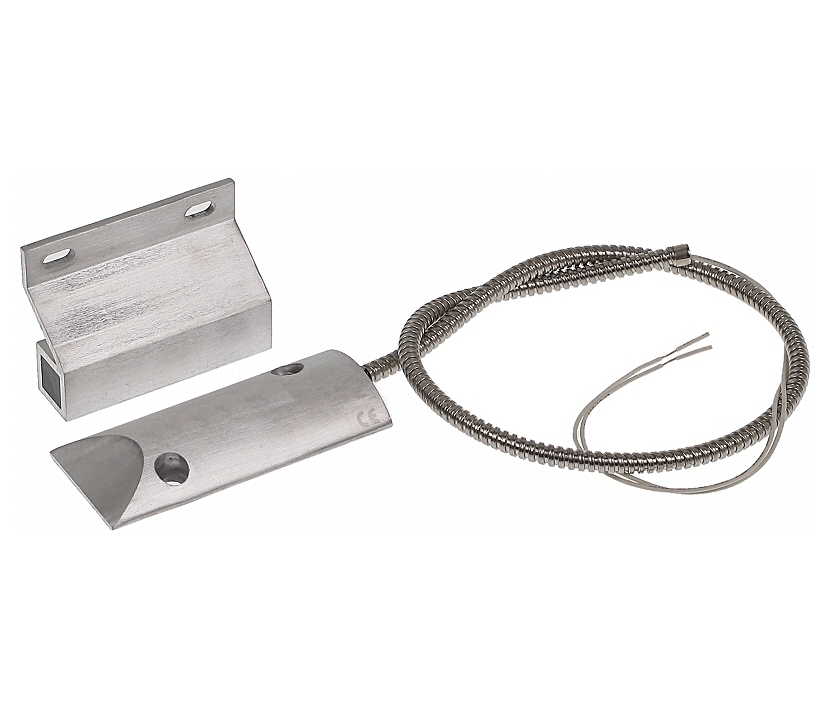

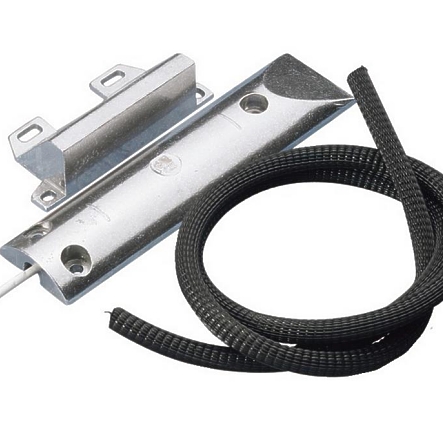

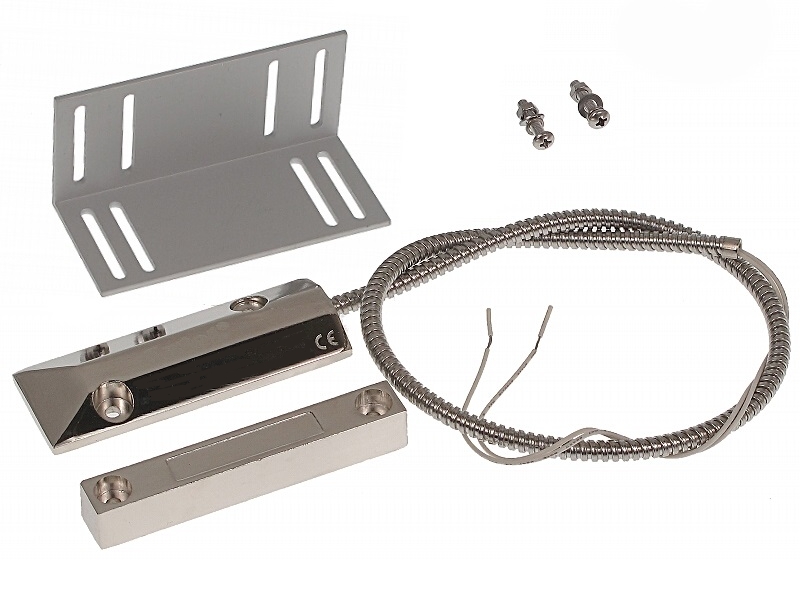

Rolltor Magnetkontakt bzw. Reedkontakt 102mm Aufbaugehäuse mit ALU-Winkel  Rolltor Magnetkontakt bzw. Tormagnetkontakt Reedkontakt im Aufbaugehäuse. Die Magnetkontakte sind das Hauptelement der Außenhautüberwachung. Der hermetische dichte Kontakt in einem Metallgehäuse ist für Aufbau-Montage ausgelegt. Dank dem Kabelschutzschlauch wird der Kontakt besonders dort empfohlen, wo eine Gefahr der Sabotage oder einer mechanischen Beschädigung besteht. Er wird einfach nur angeschraubt. Er eignet sich ideal für die Montage an Garagentoren, Rolltoren usw.  Aufbaumontage (für Anschrauben) kompakte, robuste Bauform für Rolltore und Garagentore verstärktes hermetisches Metallgehäuse Kabel im Metallschutzschlauch Rolltormagnetkontakt großer Schaltabstand komplett mit Installationsmaterial Der Magnetkontakt ist ein robuster Aufbau-Magnetkontakt speziell für Rolltore und Garagentor mit erhöhten mechanischen Anforderungen, wie sie beispielsweise im Industriebereich auftreten. Durch das gekapselte Gehäuse mit Metallschutzschlauch ist der Kontaktgeber äußerst unempfindlich gegen mechanische Belastungen und äußere Umwelteinflüsse wie Verschmutzung oder Sabotage. Der große Schaltabstand ermöglicht den zuverlässigen Einsatz auch an ungenau schließenden Türen oder Toren mit hohem Spaltmaß. Technische Daten:  Anschlusskabel ca 750mm mit 550mm Metallschutzschlauch Anzahl der Anschlüsse 1-polig N.C. (Öffner) NC-Kontakt = NormalClose ( Öffnerkontakt ) Funktion : Kontakt geschlossen, wenn Magnet nah dran ist bzw. wenn Objekt geschlossen bzw. Kontakt geöffnet wenn Magnet weg ist bzw. Rolltor oben ist Betriebstemperatur -20 °C bis +55 °C Farbe Silberfarben hochglanz  Geeignet für Rolltore, Garagentore Material Aluminium-Druckguss, teilw. verchromt Schaltabstand 75mm beim Schließen / 80mm beim Öffnen Schaltleistung max 100V / max. 0,4A Norm gem EN50130-5 II Klasse-2 Abmessungen Abmessungen Kontakt B:102mm B: 35mm H: 10mm Bohrung-Abstand 57x23mm ( Mitte-Mitte ) Bohrung 5,2mm Senkloch Abmessungen Magnet L: 102mm 15x15mm Bohrung-Abstand 89mm ( Mitte-Mitte ) Bohrung 5,2mm Senkloch Abmessungen L-Alu Winkel = 50x50mm Materialdicke: 3mm Reedkontakt-Gehäuse überfahrbar ja da extrem stabile Ausführung

Rolltor Magnetkontakt bzw. Reedkontakt 105mm Aufbaugehäuse  Der Kontakt ist ein robuster Aufbau-Magnetkontakt speziell für Rolltore und Garagentor mit erhöhten mechanischen Anforderungen, wie sie beispielsweise im Industriebereich auftreten. Durch das gekapselte Gehäuse mit Metallschutzschlauch ist der Kontakt äußerst unempfindlich gegen mechanische Belastungen und äußere Umwelteinflüsse wie Verschmutzung oder Sabotage. Der große Schaltabstand ermöglicht den zuverlässigen Einsatz auch an ungenau schließenden Toren Rolltor Magnetkontakt bzw. Reedkontakt im Aufbaugehäuse. Rolltormagnetkontakt ohne VDS Zulassung  kompakte, robuste Bauform für Rolltore und Garagentore verstärktes, gekapseltes Metallgehäuse Anschlusskabel im Metallschutzschlauc h großer Schaltabstand Türen oder Toren mit hohem Spaltmaß. Aufbaumontage (für Anschrauben) verstärktes hermetisches Metallgehäuse Kabel im Metallschutzschlauch NC-Kontakt = NormalClose ( Öffnerkontakt ) Funktion : Kontakt geschlossen, wenn Magnet nah dran ist bzw. wenn Objekt geschlossen bzw.  Kontakt geöffnet wenn Magnet weg ist bzw. Rolltor oben ist ALU Druckguss  Technische Daten: Kabellänge: 0,8m 2-adriges Litzenkabel im Metallschlauch Kabelschutzschlauch/ Metallschlauch Länge 545mm / DM 7,0mm Anzahl der Anschlüsse 1-polig NC (Öffnerkontakt ) ohne Sabotageschleife Schaltabstand 75mm beim Schließen / 80mm beim Öffnen Kontaktbelastbarkeit bis 100V Gleichstrom / 0,4A / 40W Material: Aluminium Druckguss ( sehr stabil ) Magnet: fest integriert im Anbauteil nicht öffenbar Schutzgrad: IPx2 / IP65 / Umweltklasse gem. EN50130-5 = II Temperatureinsatzbereich: -20°C .... +55°C Max. Luftfeuchtigkeit 93+/-3% Abmessungen: Abmessungen des Gehäuses des Magneten B: 82/78,5mm x 54,5mm x 29mm Abmessungen des Reedkontakt-Gehäuses L: 105mm x B: 44,5mm x H:: 11,5mm Bohrungen DM 6,2mm für Schrauben mit 100mm Kopfdurchmesser Reedkontakt-Gehäuse überfahrbar ja extrem stabile Ausführung Erklärung übliche Funktionsweiße dieser NC-Kontakte :  Auszugehen ist ja immer davon das ein Fenster, Tür oder eine Rolltor geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte

Rolltor Magnetkontakt bzw. Reedkontakt Aufbaugehäuse. Sabotageschleife bereits integriert. Mit Sabotageschleife und VDS Zulassung Kontakt bei anliegendem Magnet geschlossen Rolltor Magnetkontakt bzw. Reedkontakt im Aufbaugehäuse Typische Montageart: Kontakt am Boden Aufputz, Magnet am Kipp-/Rolltor NC Kontakt = Öffnerkontakt wenn Tor auf Magnet ist dann ist der Kontakt geschloosen  wenn Objekt geschlossen ist ist der Kontakt geschlossen  wenn Objekt ( Rolltor ) geöffnet ist = ist Kontakt geöffnet somit unterbrochen = Öffnerkontakt  Einsatz IPx2 / IP65 Indoor-Outdoor geschlossen bei Magnetabstand siehe Tabelle (Bild) VdS-Zulassungsnummer: G191589 Technische Daten: Kabellänge: 1,8 m 4-adriges Litzenkabel Kontaktbelastbarkeit bis 60V Gleichstrom bis 1A 10W (30VA) Material: Aluminium Druckguss ( sehr stabil ) Magnet: ALNICO 500 Typische Montageart: Kontakt am Boden Aufputz, Magnet am Kipp-/Rolltor Schutzgrad: IPx2 / IP65 VDS Klasse: A / B VdS-Zulassungsnummer: G191589 Class B Weitere Normen: EN50131-2-6 / GR2 / CLIII / Umweltklasse nach VDS =  III Temperatureinsatzbereich: -25°C .... +50°C Gewicht: 0,24kg Abmessungen: Kontakt L: 180mm B:45mm H: 15mm Magnet H: 30mm B: 80mm (104mm mit Bef.Nasen) T: 47 mm  Erklärung übliche Funktionsweiße dieser Art von NC-Kontakte :  Auszugehen ist ja immer davon das ein Fenster, Türe oder eine Rolltor geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte
