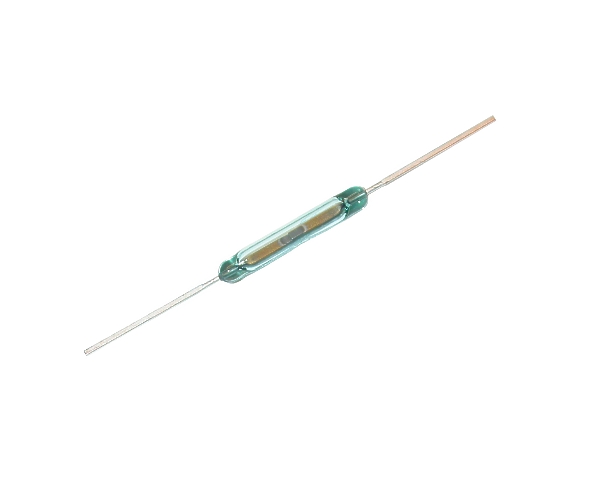

10mm Reedschalter bzw. Reedkontakt bis 500mA bis 10W belastbar  Anwendungen: Automotive, Test- und Messtechnik, Alarm- und Sicherheitstechnik usw.   Universal Reedkontakt  Funktion des Kontaktes = 1x NO = Schliesserkontakt     Funktion = NO = Normal open ( Wenn Magnet weg ist ist der Schalter geöffnet )    Funktion ( Wenn Magnet nah dran ist ist Schalter geschlossen = Schliesserkontakt ) Schaltleistung = bis max 10W Schaltstrom = bis 500mA Schaltspannung: bis max. 200V AC oder DC Länge Glaskörper: 10mm Durchmesser ca. 2,0mm ( siehe Zeichnung weitere Bilder )  Gesamtlänge mit Draht ca.: 36mm Schließzeiten: 0,6ms Öffnungszeiten: 0,10ms  Isolationswiderstand: 1Gohm Kontaktmaterial: Rhodium Schaltspannung: bis max. 200V AC oder DC Belastbarkeit Kontakt bis max. 10W bis max. 500mA = 0,5A  Kapazität 0,2 pF bei 10Khz Umweltdaten: Schock 1/2 Sinuswelle Dauer 11ms bis max 50G Vibration: von 10...20.000Hz = max 20G Einsatztemperatur: -20°C...+130°C Löttemperatur max 260°C max 5sek.  Funktion in Betrieb mittels Magnet

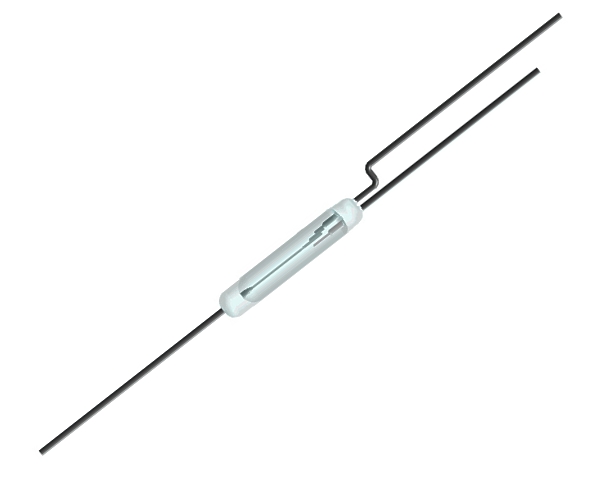

Reedkontakt Reedschalter mit Wechslerkontakt bis 500mA 10W belastbar   Anwendungen: Automotive, Test- und Messtechnik, Alarm- und Sicherheitstechnik usw.    Features: SPDT Changeover, Miniature, NC Dog Leg Bend Applications: Door Detector, Tampering Switch, Counter Markets: Automotive, Test & Measurement, Safety & Others, UL-Zulassung Universal Reedkontakt  Funktion Wechsler ( Öffner / Schliesser  = NO-NC )  Schaltleistung = bis max 10W Schaltstrom = bis 500mA = 0,5A  Schaltspannung: bis max. 175V AC DC  Länge Glaskörper: 14-15mm Durchmesser ca. 2,54mm ( siehe Zeichnung weitere Bilder )  Schließzeiten: max 0,7ms Öffnungszeiten: 1,5ms  Isolationswiderstand: 10Gohm Vibration Resistance (max.) 20G  Kapazität 1,0 pF bei 10Khz Kontaktmaterial: Rhodium Schaltspannung: bis max. 175V AC DC  Belastbarkeit Kontakt bis max. 10W bis max. 0,5A = 500mA  Durchbruchspannung =  200V  Einsatztemperatur: -40°C...+130°C Löttemperatur max 260°C max 5sek.  Funktion in Betrieb mittels Magnet

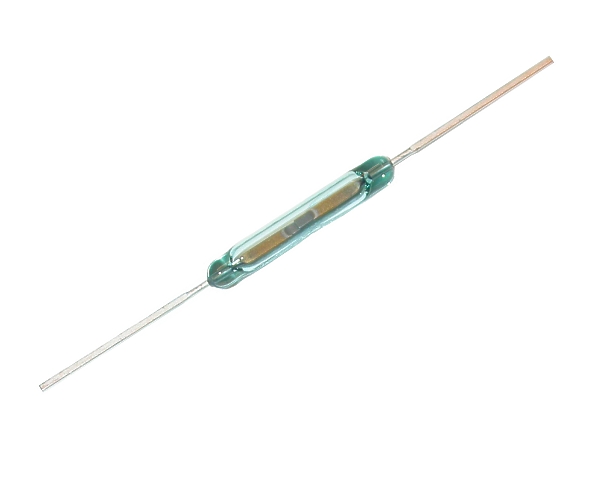

Reedkontakt 21mm NO Reedschalter bis 1A bis 100W belastbar Anwendungen: Automotive, Test- und Messtechnik (ATE), Alarm- und Sicherheitstechnik usw.  Universal Reedkontakt  Funktion des Kontaktes = 1x NO = Schliesserkontakt     Funktion = NO = Normal open ( Wenn Magnet weg ist ist der Schalter geöffnet )    Funktion ( Wenn Magnet nah dran ist ist Schalter geschlossen = Schliesserkontakt ) Schaltleistung = bis max 100W Schaltstrom = bis 1A Schaltspannung: bis max. 1000V DC Länge Glaskörper: 20,5-21mm Durchmesser ca. 2,6mm ( siehe Zeichnung weitere Bilder )  Gesamtlänge mit Draht ca.: 56mm Schließzeiten: 0,6ms Öffnungszeiten: 0,25ms Isolationswiderstand: 1Gohm Kontaktmaterial: Rhodium Schaltspannung: bis max. 1000V DC Belastbarkeit Kontakt bis max. 100W bis max. 1A = 1000mA  Durchbruchspannung = 2.000 Vdc Kapazität 0,5 pF bei 10Khz Umweltdaten: Schock 1/2 Sinuswelle Dauer 11ms bis max 50G Vibration: von 10...20.000Hz = max 20G Einsatztemperatur: -25°C...+125°C Löttemperatur max 260°C max 5sek.  Funktion in Betrieb mittels Magnet Hochleistungs-Reed Schalter UL-Zulassung Anwendungen: Automotive, Test- und Messtechnik (ATE), Hochleistung, Hochspannung.

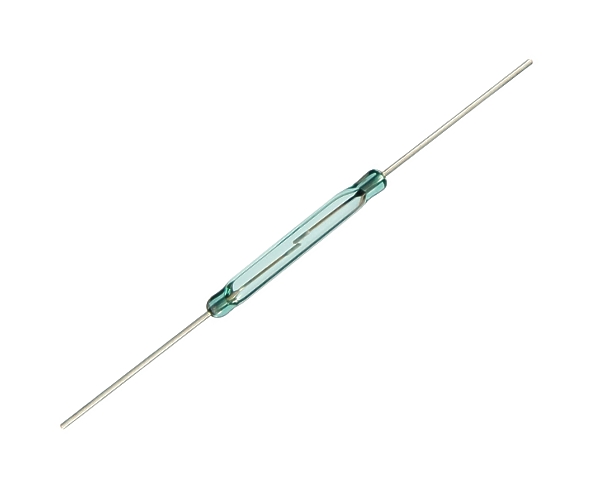

Reedkontakt 21mm  bis 0,5A bis 50W belastbar  Anwendungen: Automotive, Test- und Messtechnik (ATE), Alarm- und Sicherheitstechnik usw.   Universal Reedkontakt  Funktion des Kontaktes = 1x NO = Schliesserkontakt     Funktion = NO = Normal open ( Wenn Magnet weg ist ist der Schalter geöffnet )    Funktion ( Wenn Magnet nah dran ist ist Schalter geschlossen = Schliesserkontakt ) Schaltleistung = bis max 50W Schaltstrom = bis 500mA = 0,5A  Schaltspannung: bis max. 250V AC DC max Peak 350V AC DC Länge Glaskörper: 20,5-21mm Durchmesser ca. 2,75mm ( siehe Zeichnung weitere Bilder )  Schließzeiten: max 1,1ms Öffnungszeiten: 0,10ms  Isolationswiderstand: 10Gohm Vibration Resistance (max.) 20G  Kapazität 0,5 pF bei 10Khz Kontaktmaterial: Rhodium Schaltspannung: bis max. 250V AC DC max Peak 350V AC DC Belastbarkeit Kontakt bis max. 50W bis max. 0,5A = 500mA  Durchbruchspannung =  500V  Einsatztemperatur: -40°C...+130°C Löttemperatur max 260°C max 5sek.  Funktion in Betrieb mittels Magnet

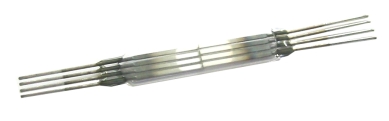

Reedkontakt mit 4xNO Kontakten Alarmtechnik, Experimente, Ersatzteil Reedkontakt in kräftiger Ausführung Kontakte: 4x EIN Kontakt = 4xSchliesser Funktion des Kontaktes = 4x NO = Schliesserkontakt Funktion wie folgt:    Funktion = NO = Normal open ( Wenn Magnet weg ist ist der Schalter geöffnet )    Funktion ( Wenn Magnet nah dran ist ist Schalter geschlossen = Schliesserkontakt ) Schaltspannung max. 400V AC  Schaltstrom max. 4A AC max. 100W je Kontakt Drahtdurchmesser: 0,75mm Glaskörperlänge: 44,5mm B:9mm H:3,0mm Gesamtlänge mit Drähten: 83mm  solange Vorrat reicht Ansteuerung durch Magnet alle Art
