12V 45W LED Netzteil mit Dimmer Funktion für 12V LED Lampen MR16 oder LED Strips, LED Bänder, LED Leisten oder auch LED Module. Präzise Steuerung von LED Lichtquellen. Für spannungsgesteuerte LED Leuchtmittel CV 3 in einem Gerät LED Netzteil und LED-Dimmer mit zwei Regelmöglichkeiten:  externe  1-10V Steuerspannung oder externer Taster ( Push = Taster potentialfrei ) einer oder mehrere oder auch über Kontakt eines 230V Relais  externes Poti  ( 470Kohm Drehregler )   LED Niedervolt Vorschaltgerät für LED Lampen, LED Streifen, Power LED und LED- Module. Das absolute Multifunktionsgerät bzw. LED Netzteil mit Dimmfunktion. 230V LED Netzteil ( 12Volt DC Belastbarkeit bis 45W ) oder zusätzlich Dimmfunktion per Taster (PUSH Taster ) oder optionales Relais  zusätzlich Dimmfunktion per 1-10V Bus von einen beliebigen Steuergerät zusätzlich über externen optionalen Drehregler ( Poti / Potentiometer )  Geeignet für die LED Beleuchtungstechnik von 0,1 bis 45Watt Leistung  Dieses Multifunktionsgerät ist über einen handelsüblichen Unterputz Taster dimmbar. Durch kurze Betätigung des Tasters lässt sich die Beleuchtung EIN bzw. AUS schalten. Durch gedrückt halten des Tasters kann die Helligkeit von 0-100% reguliert werden. Es können sogar bis zu 10 dieser Konverter über einen oder mehrere Taster gesteuert werden. Details zum Dimmen ( siehe auch weitere Bilder ! ) : Dimmbar von 0-100% mittels PUSH Funktion  Taster kurz drücken zum ein- bzw. ausschalten Durch längeres drücken wird die Helligkeit erhöht bzw. verringert Bei Erreichen des Minimal- oder Maximalwertes wird automatisch gestoppt Details der Schutzfunktionen: Überhitzungs-, Kurzschluss-, Netzüberspannungs- und Überlastungsschutz Schutzklasse II / Schutzisolierung / IP-Norm: IP20 Indoor  MM-Zeichen Details zu den Anschlüssen: Klemmabdeckung mit Zugentlastung Anschlussbereich: 0,5mm² bis 1,5mm² durch Steckklemmen Möbeleinbauzertifiziert MM oder Deckeneinbau  Technische Daten: Eingang: 230VAC 50/60Hz (100-250V autom.)  Ausgangsspannung: 12Volt DC Gleichspannung Belastbarkeit Leistung Ausgang: 45W ( 0-45W ) = 0...3,75A max bei 12V Dimmverhalten: 0,1 - 100% Stufenlos Start ab 0,1% Dimmfunktion / Steuerung über:     A) Push to Dim ( Taster potentialfrei )     Lichtsteuerung - Ein/Ausschaltung und Dimmbarkeit - durch die Verbind eines oder mehrer Wipptaster     oder mittels optionalem 230V Standard-Relais auch über Phase. z.B. Finder 47-826-00020 ( F4052 )      B) oder durch externes 470Kohm Potentiometer als Drehregler      C) oder durch Steuersignal 0-10V DC  Schutzfunktionen: Schutz gegen Übertemperatur, Überhitzungschutz, Überlastungsschutz,  Schutz vor Kurzschluss, Kurzschluußschutz am Ausgang (Sekundärseite ), Restart automatisch, Dimmsignal (Ausgangseitig): PWM 300Hz ( +/-5% ) Ovweload Power Limitation >102%...125% Effizienz: 88% / PF: >0,93 TemperaturEinsatzbereich: -10...+40°C Anschlüsse: Kabelklemme Abmessungen: Maße (LxBxH): 206x51x36mm Gewicht: 0,40Kg Weitere Merkmale: Class 2 Netzteil Überhitzungschutz Überlastungsschutz Schutz vor Kurzschluss Schutzklasse IP20 Möbeleinbaugeeignet ( MM-Zeichen sowie F Zertifikat ) Geeignet für Deckenbohrungen mit 60mm Durchmesser  Achtung: Das Netzteil darf nur von geschultem Fachpersonal verbaut werden Optional erhältliches Zubehör; fals benötigt für den Einbau mit L = Phasen-Taster :  Art-Nr 47-826-02240 = 230VAC Hilfsrelais mit 1x Wechslerkontakt  Art Nr 45-821-04200 = 4,8mm Flachsteckhülsen Blau Vollisoliert 1..2,5qmm Art Nr 39-830-00140 = Schmaler Kabelabzweigkasten (90x43x35mm)  Optional erhältliches Zubehör; fals benötigt bei Betrieb mit Potentiometer :  Art Nr 21-817-00385 = Poti Mono 6mm Achse Kunststoff 470Kohm LOG   Diese Produkt in selber Funktion sind wie folgt erhältlich :  Art Nr 43-700-01401 = LED Netzteil 230VAC auf 12Volt max 150W dimmbar Push + 1-10V  Art Nr 43-700-01402 = LED Netzteil 230VAC auf 24Volt max   75W dimmbar Push + 1-10V  Art Nr 43-700-01403 = LED Netzteil 230VAC auf 24Volt max 150W dimmbar Push + 1-10V   weitere Alternativen sind  Art Nr 43-700-01445 = LED Netzteil 230VAC auf 12Volt max   45W dimmbar Push + 1-10V

12V Netzteil 60W IP67 für Innen- und Aussenanwendungen z.B. auch im Feuchtebereich z.B. LED- und Beleuchtungsanwendungen, Industrie, Gastro usw. Besonderheit = D = dimmbar durch externe Spannung 1-10 oder nur durch 100KOhm Poti ( CC-LED Treiber )  Schaltnetzteil nach IP67 Norm mit Ausgangsspannung von 12Vdc. Geeignet als 12V Stromversorgung für industrielle Anwendungen, Sonderbau, als LED-Converter, Messebau usw. Belastbarkeit: 60Watt = 5A. Kurzschlussabschaltung  mit automatischem Wiederstart (Restart). Übertemperaturschutz mit Leistungsreduktion. Anschlusskabel Primär: ca. 300mm Kabel 2 x 0,75mm2 (flexibel) / Sekundär: ca. 300mm Kabel 2 x 0,5mm2 (flexibel) Rot=(+) / Schwarz = (-) / Dimmfunktion 2 Litzen 1-10V oder ext. Poti Kurzdaten: Belastbarkeit: 12Volt DC 60 Watt = 5A Kurzschlussabschaltung mit automatischem Wiederstart Übertemperaturschutz mit Leistungsreduktion. Hohe Effektivität Class 2 Power Unit Wetter- und Feuchtefest nach IP-67  Anschlusskabel zum einklemmen Primär: 300mm Kabel 3 x 0,75mm2 (flexibel AWG18) Sekundär: 300mm Kabel 2 x 0,75 mm2 (flexibel) Schutzart IP67 / Class 2 ohne PE / SELV / MM Zeichen / UL Zeichen usw Technische Daten: Eingangsspannung: 230Vac typisch ( 90...305Vac 47-63Hz) Ausgangsspannung: 12V stabilisierte Gleichspannung Dimmbar 0-100% durch 0-10V oder externes 100Kohm Poti Wichtig die Dimmfunktion ist CC-Treiber = Constant-Current-Mode LED Treiber  CC-Treiber = Stromgesteuerte LED-Leuchtmittel nicht spannungssgesteuerter Ausgang !   Siehe auch weitere Bilder zu den technischen Details  Spannungstoleranz: +/-4% Line Regulation: +/- 0,5% Load Regulation: +/- 0,5% Restwelligkeit: 150mV Ausgangsleistung bis 60 Watt Stromabgabe 0-5A bei 12Vdc Effektivität 90% Überspannungschutz Ausgang: 14-16V Aktiv PFC integriert Integrierter Temperaturschutz 90°C (+/-10°C) Voll isoliertes Kunststoffgehäuse Arbeits- Umgebungstemperatur -40 bis +70 °C  Abmessungen: Länge: 162,5mm Breite: 43mm Höhe: 32mm Gewicht: 440g Solides SlimeLine Kunststoffgehäuse Optional erhältlich 230V UP Dimmer mit 0-10V Ausgang = Bst Nr 99-300-00699

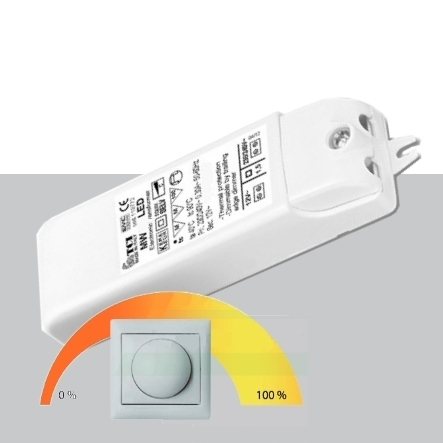

12V LED Niedervolt Vorschaltgerät dimmbar. Dieser LED Trafo ist ein dimmbarer elektronischer Trafo der speziell für den den Betrieb von 12V "Retrofit" LED Lampen konzipiert wurde. ER kann auch im Mischbetrieb verwendet werden z.B. betreiben Sie bis zu 50Watt 12V LED Leuchtmittel (Retrofit) oder bis zu 70W 12V Halogenlampen (z.B. 2x 35W) an einem Vorschaltgerät wie dieses. 2 in einem Gerät: 12V LED Trafo + Dimmbar mit 230V Universaldimmern oder Phasen-Abschnittsdimmer Geeignet für 12V LED Beleuchtungstechnik von 0,01 bis 50Watt Leistung   oder Geeignet für 12V Halogen Beleuchtungstechnik von 1 bis 70Watt Leistung  Dieses Multifunktionsgerät ist über einen vorhandenen 230V Dimmer dimmbar. Details der Schutzfunktionen: Überhitzungs-, Kurzschluss-, Netzüberspannungs- und Überlastungsschutz Schutzklasse II / Schutzisolierung / IP-Norm: IP20 MM-Zeichen Details zu den Anschlüssen: Klemmabdeckung mit Zugentlastung Anschlussbereich: 0,5mm² bis 2,5mm² durch Steckklemmen Technische Daten: Eingang: 220-240VAC 50/60Hz Anschluss: N + L (230VAC Stromeingang) Anschluss: OUT  = Ausgang für Halogen oder LED Leuchtmittel (OUT=Secundär) Ausgangsspannung: 12Volt AC Belastbarkeit bei LED 0-50W bei Halogen 1-70W  ( Zusatzinfo die Retrofit LEDs sind zu über 95% AC und DC komaptibel daher ist es auch kein Problem diese LED damit zu betreiben )  Temperatueinsatzbereich: -25...+50°C Abmessungen: L:107mm B: 34mm H: 21mm Dimmer nicht im Lieferumfang Gewicht: 80gr

24V Netzteil 60W IP67 für Innen- und Aussenanwendungen z.B. auch im Feuchtebereich z.B. LED- und Beleuchtungsanwendungen, Industrie, Gastro usw. Besonderheit = D = dimmbar durch externe Spannung 1-10 oder nur durch 100KOhm Poti ( CC-LED Treiber )  Schaltnetzteil nach IP67 Norm mit Ausgangsspannung von 24Vdc. Geeignet als 24V Stromversorgung für industrielle Anwendungen, Sonderbau, als LED-Converter, Messebau usw. Belastbarkeit: 60Watt = 2,5A. Kurzschlussabschaltung  mit automatischem Wiederstart (Restart). Übertemperaturschutz mit Leistungsreduktion. Anschlusskabel Primär: ca. 300mm Kabel 2 x 0,75mm2 (flexibel) / Sekundär: ca. 300mm Kabel 2 x 0,5mm2 (flexibel) Rot=(+) / Schwarz = (-) / Dimmfunktion 2 Litzen 1-10V oder ext. Poti Kurzdaten: Belastbarkeit: 24V 60 Watt = 2,5A Kurzschlussabschaltung mit automatischem Wiederstart Übertemperaturschutz mit Leistungsreduktion. Hohe Effektivität Class 2 Power Unit Wetter- und Feuchtefest nach IP-67  Anschlusskabel zum einklemmen Primär: 300mm Kabel 3 x 0,75mm2 (flexibel AWG18) Sekundär: 300mm Kabel 2 x 0,75 mm2 (flexibel) Schutzart IP67 / Class 2 ohne PE / SELV / MM Zeichen / UL Zeichen usw Technische Daten: Eingangsspannung: 230Vac typisch ( 90...305Vac 47-63Hz) Ausgangsspannung: 24V stabilisierte Gleichspannung Dimmbar 0-100% durch 0-10V oder externes 100Kohm Poti Wichtig die Dimmfunktion ist CC-Treiber = Constant-Current-Mode LED Treiber  CC-Treiber = Stromgesteuerte LED-Leuchtmittel nicht spannungssgesteuerter Ausgang !   Siehe auch weitere Bilder zu den technischen Details  Spannungstoleranz: +/-4% Line Regulation: +/- 0,5% Load Regulation: +/- 0,5% Restwelligkeit: 150mV Ausgangsleistung bis 60 Watt Stromabgabe 0-2,5A bei 24Vdc Effektivität 90% Überspannungschutz Ausgang: 28-35V Aktiv PFC integriert Integrierter Temperaturschutz 90°C (+/-10°C) Voll isoliertes Kunststoffgehäuse Arbeits- Umgebungstemperatur -40 bis +70 °C  Abmessungen: Länge: 162,5mm Breite: 43mm Höhe: 32mm Gewicht: 440g Solides SlimeLine Kunststoffgehäuse Optional erhältlich 230V UP Dimmer mit 0-10V Ausgang = Bst Nr 99-300-00699

Dimmer für LEDs und LED Module (PWM). Präzise Steuerung von LED Lichtquelle. Verwendbar für 12V oder 24V Systeme. Regelmöglichkeit über internes Potentiometer  Beschreibung: Hochleistungs Dimmer für LEDs und LED Module bis max. 8A bis 100 Watt Gesamtanschlussleistung Eingang: Universal 12 Volt oder auch für 24 Volt geeignet Achtung Nicht ggeignet für 24V Netzteil in Verbindung mit 12V LED Beleuchtung Typischer Einsatz 12V Netzteil und 12V LED Beleuchtung oder Typischer Einsatz 24V Netzteil und 24V LED Beleuchtung  Für fast alle LED-Lampen und LED-Leisten und LED-Module geeignet (Voraussetzung: Leuchtmittel muss dimmbar sein) Für viele Anwendungen der Beleuchtungstechnik ist es erforderlich, die Helligkeit der Leuchtmittel präzise einzustellen  Dieses PWM-Modul ermöglicht in Kombination mit Standardstromversorgungen u. A. das Dimmen von Leuchtdioden  Technische Daten: Eingangspannung: 12V oder 24V Gleichspannung Belastbarkeit Leistung bis max. 100 Watt am Ausgang Ausgangsstrom 0 bis max. 8A Dimmbereich: 0-100% Kunststoff Gehäuse  Abmessungen: L: 64mm B:60mm H:36mm mit Knopf 51mm Abmessungen mit Bef.Winkel: 89 x 60mm  Gewicht: 110g

Dimmer für LEDs und LED Module (PWM). Präzise Steuerung von LED Lichtquelle.  Regelmöglichkeit über Drehregler und oder Fernbedienung  Beschreibung: Hochleistungs Dimmer für LEDs und LED Module bis max. 8A bis 100 Watt Gesamtanschlussleistung Eingang: Universal 12Vdc  Für fast alle LED-Lampen und LED-Leisten und LED-Module geeignet (Vorausetzung Leuchtmittel muss dimmbar sein) Für viele Anwendungen der Beleuchtungstechnik ist es erforderlich, die Helligkeit der Leuchtmittel präzise einzustellen. Dieses PWM-Modul ermöglicht in Kombination mit Standardstromversorgungen u. A. das Dimmen von Leuchtdioden.  Der fernbedienbare LED-Dimmer ist ein intelligenter LED-Dimmer der auf dem Prinzip der Pulsweitenmodulation arbeitet Die Helligkeit kann damit nahezu stufenlos reguliert werden Mit der Fernbedienung kann die Helligkeit stufenlos geregelt werden, unter 4 fest eingestellten Helligkeiten (25, 50, 75 und 100 %) gewählt werden, 4 selbst eingestellte Helligkeiten gespeichert werden sowie per Knopfdruck die Beleuchtung mit 30 Sekunden Verzögerung ausgeschaltet werden.  Technische Daten: Betriebsspannung 12V Gleichspannung Belastbarkeit Ausgangsstrom bis 8A  Leistung: max. 96 Watt Ruhestromverbrauch: < 1 Watt Dimmbereich: 0-100% über Regler Dimmbereich: 25-50-75-100% über Fernbedienung  Anschlüsse Schraubklemmen Montageart: Aufputz / Unterputz Abmessungen: (L x B x H): ca. 87 x 87 x 33mm Gewicht: 250g

LED Dimmer oder auch als Motorregler für induktive Lasten für 12V oder 24V Motoren oder auch LEDs bis max. 240W  Betriebsspannung: 12V DC oder 24V DC   Max Strombelastbarkeit: 10Ampere (10A Dauerleistung) Das entspricht bei 12V = 120W bzw. bei 24V 240W  Universell verwendbar als Motorregler oder LED Dimmer   Drehzahlsteller zur stufenlosen Drehzahlverstellung von DC-Motoren oder Niedervoltlampen. Die Drehzahlregelung erfolgt über ein internen oder externes Poti oder externe Spannung von 0 - 5V/DC Dimmer für LEDs und LED Module (PWM) mit externem Drehregler. Hochleistungs Dimmer für LEDs und LED Module bis max. 10A Eingang: 10-24V. Für fast alle LEDs und LED Leisten und LED Module geeignet. Für viele Anwendungen der Beleuchtungstechnik ist es erforderlich, die Helligkeit der Leuchtmittel präzise einzustellen.  Anwendung: LED Beleuchtung, Gleichstrom-Motoren, Modellautos, Scheibenwischermotoren, Niedervoltlampen sowie für Elektrowerkzeuge. Aufgrund der Puls-Breitensteuerung, die mit einer einstellbaren Frequenz zwischen 5 kHz und ca. 20 kHz arbeitet, bleibt die Verlustleistung selbst bei niedrigen Drehzahlen gering. Ausgangsstrombegrenzung von 0 bis 10 A stufenlos einstellbar. PWM-MOSFET-Endstufe.  Dieses PWM-Modul ermöglicht in Kombination mit Standardstromversorgungen u. A. das Dimmen von Leuchtdioden. Dieser Dimmer bietet zwei verschiedene Ansteuerungsmöglichkeiten: Die Einstellung der Pulsweite kann mittels der Steuerspannung oder eines externen oder internen Potentiometers ( 0-5V) erfolgen. Bei Ansteuerung 0-5V: Bei dieser Betriebsart wird die Helligkeit der LEDs mittels Steuerspannung (0-5 V) geregelt. Diese Steuerspannung muss zugeführt werden. Oder Potentiometer-Regelung: Durch den Anschluss eines Potentiometers (10 kOhm) kann die Helligkeit der LEDs bzw. die Drehzahl des Motors geregelt werden (siehe Schaltbild).  Drehzahlsteller zur stufenlosen Drehzahlverstellung von DC Motoren oder Niedervoltlampen. Die Drehzahlregelung erfolgt über ein internen oder externes Poti oder externe Spannung von 0-5V oder 0-10V DC   Technische Daten: Betriebsspannung: 12...24 Volt DC max. Belastbarkeit: 10 Ampere Strombegrenzung: einstellbar von 0 – 10 A Leistung bei 24V DC bis 240W / bei 12V DC 120Watt  Kurzschlussfest: kurzzeitig Anschluss über Schraubklemmen  Steuerspannung: 0..5 VDC, je nach Konfiguration 0...10V Drehzahleinstellung: 0 – 100 % über Poti oder 0 ...5V DC Schaltfrequenz: 5 kHz ... 20 kHz Abmessungen: 110 x 90 x 30 mm  Lieferung Anleitung und Fertigmodul

Leistungsregler für Lüfter, Motoren oder als Dimmer für LED-Panel, LED-Stripes, LED-Module, LED-Beleuchtung, Heizdrähte usw.  Leistungsregler zum Regeln von Gleichspannungslasten aller Art  ( DCDC Regler bis 5A Lasten )  Zulässige Lasten: 12V oder 24V DC Gleichstrom-Motoren, Lüfter, Glühlampen, Heizung, Heizdrähte, LED-Strips usw. 0-5A bis max. 5A bzw. max. 10A kurzfrister Stromaufnahme. Durch die verwendete PWM (Impulsbreiten)-Steuerung laufen Elektromotoren auch in kleinen Drehzahlen gut an ! Technische Daten: Betriebsspannung Eingang 9...28V DC Gleichspannung ( passt sich Automatisch an Eingangsspannung )  Eingangsversorgung z.B. typisch 12V oder auch 24V DC ( Gleichspannung ) von DC-Netzteil oder Autobatterie o.ä.  Belastbarkeit Ausgang bis max   60Watt bei Eingang 12Volt  Belastbarkeit Ausgang bis max 120Watt bei Eingang 24Volt  Max. Strombelastbarkeit 0-5A ( 0-5000mA ) oder auch kurzfristig max. 10A  ( max 1min wenn das Modul auf eine Kühlplatte geschraubt wird )  Regelbereich ca. < 5 % bis > 95 % Regelungsart PWM Impulsbreitensteuerung mit einer Frequenz zwischen 10 - 20 kHz. Drehreglr = Poti = Potentiometer 4,7 K lin ( im Lieferumfang anbei ) Weitere Besonderheit ( Fernsteuerung )  Regelung des Moduls statt über Poti auch über externe Steuerspannung 0-5V möglich ( siehe weitere Bilder )  Abmessungen: ca. 86 x 60 x 33mm ( mit Befestigung ) Weitere Details und Anschlußpläne siehe auch weitere Bilder !  Zusatzinfos:   Das Modul kann sich, je nach Belastung, erwärmen. Es muss daher an einer trockenen, gut belüfteten Stelle eingebaut werden. Bei Belastungen von über 5 A (bis max. 10 A) muss das Modul mit der Metall-Grundfläche gekühlt werden. Das geschieht, indem es plan auf einen Kühlkörper oder ein größeres Metallstück (z.B. Winkelprofil, Metallplatte) so angebaut wird, dass sich die Metall-Grundplatte des Moduls bei höchster Belastung (die angeschlossene Last läuft mit max. Leistung) nicht über +70°C erwärmt. Optionales Zubehör erhältlich fals benötigt ( siehe auch im Zubrhör Register oder ggf. nur Nr  unter Suche eingeben ) :  Bst Nr 51-705-00014 = Knopf in Schwarz Durchmesser 15mm für 6mm Achsen  Bst Nr 51-705-00035 = Knopf in Schwarz Durchmesser 20mm für 6mm Achsen  Bst Nr 43-891-00220 = Knopf in Weiss     Durchmesser 20mm für 6mm Achsen  Bst Nr 51-705-00012 = Knopf in Schwarz Durchmesser 35mm für 6mm Achsen  Bst Nr 31-843-00003 = Sicherungshalter ( Kabelsicherungshalter für 5x20mm Sicherung )  Bst Nr 31-843-00110 = Sicherungshalter ( Kabelsicherungshalter für KFT ATC Sicherung )  Bst Nr 31-842-00228 = 10A ATC KFZ Sicherung passend zur ATC Kabelsicherungshalter und 230V Netzteil zur Versorgung fals benötigt  Bst Nr 93-815-01131 = 230VAC Netzteil auf 12V DC mit  5,0A Belastbarkeit bis 60Watt  Bst Nr 93-815-00480 = 230VAC Netzteil auf 12V DC mit  10A Belastbarkeit bis 100Watt Bst Nr 93-808-00159 = 230VAC Netzteil auf 24V DC mit  2,0A Belastbarkeit bis  48Watt Bst Nr 93-815-01127 = 230VAC Netzteil auf 24V DC mit 3,75A Belasdtbarkeit bis 90Watt

LED Netzteil für LED-Lampen, -Leisten, -Panels, -Module usw.  Für alle Konstantstrom gesteuerten Leuchtmittel. CC = Konstantstrom frei einstellbar 350mA 500mA 600mA 700mA 900mA 1050mA 1400mA  Präzise CC-Stromversorgung ( Konstantstrom ) von LED Lichtquellen aller Art. Für Konstantstrom LED Leuchtmittel... LED-Deckenpanel... usw.  Integrierter LED Dimmer  3-in-1  ( Poti oder 0-10 oder PWM  muß nicht genutzt werden; kann ) Drei in einem Gerät CC-Netzteil  dimmbar, 3-in-1  ( Poti + 0-10 + PWM )   Problemlos erweiterbar bzw. miteinander vernetzbar z.B. ein Gerät bekommt den Tasteranschluß und alle weiteren Netzteile  folgen dann dem Mastergerät über 2pol Synckabel  Multifunktionell verwendbar ( siehe auch weitere Bilder )  Ausgang einstellbar stromgesteuert ( Konstantstrom ) LED Systeme ... LED-Panel  350mA / 500mA / 600mA / 700mA und 900mA / 1050mA Dimmbar von 10-100% mittels 0-10V DC  Dimmbar von 10-100% mittels externen 4,7K Poti  Dimmbar von 10-100% mittels PWM Signal  Durch die integrierte Sync-Schnittstelle können bis zu 10 dieser Geräte hintereinander geschaltet werden und über das erste gesteuert werden (1 Master + 9 Slave) Geeignet für die LED Beleuchtungstechnik Konstantstrom CC bis 42 Watt Leistung  * siehe Tabelle  Durch die einstellbare Variante ersetzt dieser LED-CC-Treiber u.a. auch Eaglerise LED power supply EIP030c0500lx ... WeledPower WP-WPS42-040-0,9A u.v.w.m  Technische Daten: Leistungsbereich: 0-42Watt Ausgangslast * siehe Tabelle Effektivität: 91% / Standy Power <1W Eingang: 230VAC 50/60Hz (180-295V autom.) oder 254-417VDC  Anschluss: N + L (Stromeingang = TB-1 )  Anschluss: LED-Ausgang +/- 2-Klemmen ( TB5 Pin1=+ / Pin2 = -) Ausgang für LED Leuchtmittel(Secundär)  Anschluss: DIM+ (TB3 Pin-5 ) DIM- (TB3 Pin-6 ) = Dimmfunktion 0-10V DC oder 10V PWM 100Hz .... 3Khz oder Externes Poti ( Additive Resistance )  Anschluss: SYNC 4pol ( CN101/CN100) zum verschaltetn von mehrer gleichen CC-Treiber  DIP Schalter 1-6 für Einstellungen des Ausgang für die angeschlossenen LED Leuchtmittel  Ausgang geeignet für die meisten LED Streifen oder LED Leuchtmittel und LED-Panel Lampen für Decken Mit den DIP-Schaltern (Mäuseklavier) unter der Klemmenabdeckung lassen sich LED Lasten bzw. LED Leuchtmittel Werte einstellen: Stromgesteuerte LED Lampen ( CC-Treiber, Konstantstrom ): 350mA, 500mA, 600mA. 700mA, 900mA oder 1050mA  Möglich einstellbare Werte ( Tabelle ) und Belastbarkeiten: einstellbare CC Konstantstromwerte je nach LED Leuchtmittel ... LED-Panel  bei  350mA ( max. 42 W) Ausgangsbereich 2-100V DC bei  500mA ( max. 42 W) Ausgangsbereich 2-80V DC bei  600mA ( max. 42 W) Ausgangsbereich 2-67V DC bei  700mA ( max. 42 W) Ausgangsbereich 2-57V DC bei  900mA ( max. 42 W) Ausgangsbereich 2-45V DC bei 1050mA ( max. 42 W) Ausgangsbereich 2-40V DC  Berechnungsbeispiel :  40W = 4-5 x 8 Watt LED je 350mA ( 8W hat meist 19-22V ) 40W = 14 x 3 Watt LED je 350mA   40W = 4 x 10 Watt LED je 500mA   40W = Led Panel mit 900mA  32W = 2 x 16 Watt LED je 1050mA Weitere technische Daten :   Klemmabdeckung mit Zugentlastung Anschlussbereich: 0,5qmm bis 1,5qmm durch Steckklemmen NTC-Anschluss für Temperaturkompensation ( TB3 = 3+4 ) je nach Temperatureinsatz 220K = 60°C / 330K = 70°C / 470K = 80°C Aux-Ausgang 12V 50mA ( TB3 = 1+2 z.B. für kleinen Lüfter ) Temperatureinsatzbereich: -30...+80°C Abmessungen: L:124mm B: 82mm H: 23mm ( siehe Zeichnung weitere Bilder ) Erfüllt derzeit alle gängige Normen:  EN61000-3-2, Class C, EN55015, EN61347-1, EN61347-2-13, EN61547 Criteria A Gewicht: 240g Optionales Zubehör erhältlich = Bst Nr 43-700-00847 = Synchronisierkabel wenn mehrere dieser Netzteil zusammen geschaltet werden müssen

CC-Netzteil für LED-Lampen, -Leisten, -Panels, -Module usw.  Für alle CC-Konstantstrom gesteuerten Leuchtmittel. Konstantstrom frei einstellbar 500mA 600mA 700mA 900mA 1050mA 1400mA  Präzise CC-Stromversorgung von LED Lichtquellen aller Art. Für Konstantstrom LED Leuchtmittel. Integrierter LED Dimmer mit Push-Taster oder DALI Schnittstelle ( muß nicht genutzt werden; kann ).  Vier in einem Gerät CC-Netzteil + LED-Dimmer Push-Tasteranschluss oder mit DALI Schnittstelle.  Problemlos erweiterbar bzw. miteinander vernetzbar z.B. ein Gerät bekommt den Tasteranschluß und alle weiteren Netzteile  folgen dann dem Mastergerät über 2pol Synckabel  Multifunktionell verwendbar Ausgang einstellbar stromgesteuert LED Systeme  500mA / 600mA / 700mA und 900mA / 1050mA und 1400mA  Dimmbar von 0-100% mittels integr. DALI Schnittstelle Dimmbar von 0-100% mittels externen TASTER ( PUSH Phase L ) Durch die integrierte Sync-Schnittstelle können bis zu 10 Geräte hintereinander geschaltet werden und über das erste gesteuert werden (1 Master + 9 Slave) Geeignet für die LED Beleuchtungstechnik von 0 bis 65 Watt Leistung  * siehe Tabelle  Technische Daten: Eingang: 230V AC 50/60Hz (180-295V autom.) oder 254-417V DC  Anschluss: N + L (Stromeingang) Anschluss: SEC +/- +/-= Ausgang für LED Leuchtmittel (SEC=Secundär) Anschluss: DALI für Dimmfunktion DALI Protocoll integriert für 16 Gruppen und 64 Adressen Anschluss: PUSH Taster für Dimmfunktion über Phase ( L ) 230V Taster PUSH Funktion = Taster kurz drücken zum ein- bzw. ausschalten durch längeres drücken wird die Helligkeit erhöht bzw. verringert Details zu den Anschlüssen: Klemmabdeckung mit Zugentlastung Anschlussbereich: 0,5mm² bis 2,5mm² durch Steckklemmen DIP Schalter 1-6 für Einstellungen des Ausgang für die angeschlossenen LED Leuchtmittel Ausgang geeignet für die meisten LED Streifen oder LED Leuchtmittel  Mit den DIP-Schaltern (Mäuseklavier) unter der Klemmenabdeckung lassen sich LED Lasten bzw. LED Leuchtmittel Werte einstellen: Stromgesteuerte LED Lampen: 500mA, 600mA, 700mA, 900mA, 1050mA, 1400mA  Möglich einstellbare Werte und Belastbarkeiten:   A) einstellbare CC Konstantstromwerte je nach LED Leuchtmittel bei 500mA (max. 60 W) Ausgangsbereich 2-90V DC bei 600mA (max. 60 W) Ausgangsbereich 2-90V DC bei 700mA (max. 60 W) Ausgangsbereich 2-86V DC bei 900mA (max. 62 W) Ausgangsbereich 2-67V DC bei 1050mA (max. 62 W) Ausgangsbereich 2-57V DC bei 1400mA (max. 65 W) Ausgangsbereich 2-42V DC Temperatureinsatzbereich: -30...+80°C Abmessungen: L:124mm B: 82mm H: 23mm ( siehe Zeichnung ) Gewicht: 240g Ersetzt viele LED CC Netzteil auch LGL36W048D ( 480mA auf 500mA einstellen ) usw.  Optionales Zubehör erhältlich = Bst Nr 43-700-00847 = Synchronisierkabel wenn mehrere dieser Netzteil zusammen geschaltet werden müssen

 Konstantstrom CC-Treiber einstellbarer LED Trafo mit Dimmer  PWM LED Dimmer mit LED Netzteil für Niederspannungs LED Lampen oder LED Leisten oder auch LED Module. Präzise Steuerung von LED Lichtquellen. Für stromgesteurte LED Leuchtmittel 3 in einem Gerät LED-Netzteil und LED-Dimmer mit zwei Regelmöglichkeiten:  externe Steuerspannung 1-10V Ansteuerung oder externer Taster (Push) einer oder mehrere oder auch nur LED Netzteil LED Niedervolt Vorschaltgerät für LED Lampen, LED Streifen, Power LED und LED- Module. Das absolute Multifunktionsgerät bzw. LED Netzteil mit Dimmfunktion. Dieses Multifunktionsgerät ist in der Lage, unterschiedliche Ausgangsspannungen und Ausgangsströme zu erzeugen. Individuell Strom oder Spannung wählbar. Je nachdem was Sie für eine LED Leuchtmittel oder LED Streifen haben, er kann fast alles. 230V LED Netzteil (einstellbar 10V oder 12V oder 24V) oder Stromgesteuerte ( CC ) LED Lampen mit 350mA 500mA 550mA 700mA 850mA 900mA zusätzlich Dimmfunktion per Taster (PUSH) oder zusätzlich Dimmfunktion per 1...10V Fremdspannung von einen beliebigen Steuergerät Geeignet für die LED Beleuchtungstechnik von 0,01 bis 25Watt Leistung  Dieses Multifunktionsgerät ist über einen optionalen Steuergeräte 0-10V z.B. von Jung oder Gira 08600 ... oder mit einem handelsüblichen Taster dimmbar. Durch kurze Betätigung des Tasters lässt sich die Beleuchtung EIN bzw. AUS schalten. Durch gedrückt halten des Tasters kann die Helligkeit von 0-100% reguliert werden. Es können sogar bis zu 10 Konverter über einen oder mehrere Taster/Dimmer gesteuert werden. Details zum Dimmen: Dimmbar von 0-100% mittels PUSH Funktion oder 1...10V Taster kurz drücken zum ein- bzw. ausschalten Durch längeres drücken wird die Helligkeit erhöht bzw. verringert Bei Erreichen des Minimal- oder Maximalwertes wird automatisch gestoppt Details für das zusammenschalten mehrere dieser Multifunktionsgeräte: Mit dem SYNC Anschluss können bis zu 10 Geräte hintereinander geschaltet und über das erste gesteuert werden. (1 Master + 9 Slave) Details der Schutzfunktionen: Überhitzungs-, Kurzschluss-, Netzüberspannungs- und Überlastungsschutz Schutzklasse II / Schutzisolierung / IP-Norm: IP20 MM-Zeichen Details zu den Anschlüssen: Klemmabdeckung mit Zugentlastung Anschlussbereich: 0,5mm² bis 1,5mm² durch Steckklemmen Technische Daten: Eingang: 230VAC 50/60Hz (110-240V autom.) oder 176-264VDC (keine Push Funktion) Anschluss: N + L (Stromeingang) Anschluss: SEC +/- = Ausgang für LED Leuchtmittel (SEC=Secundär) Anschluss: PUSH-L = ext. Taster Anschluss für Dimmfunktion von L (230V Phase) aus. Anschluss: 1-10 = für 0-10V externe Spannung (z.B. von 0-10V Steuerung) Anschluss: 2x SYNC für den Anschluss mehrer dieser Multifunktionsgeräte im Verbundz.B. 2..10 der selben DIP Schalter 1-6 für Einstellungen des Ausgang für die angeschlossenen LED Leuchtmittel Ausgang geeignet für die meisten LED Streifen oder LED Leuchtmittel  Mit den DIP-Schaltern (Mäuseklavier) unter der Klemmenabdeckung lassen sich LED Lasten bzw. LED Leuchtmittel Werte einstellen: Stromgesteuerte LED Lampen: 350mA, 500mA, 550mA, 700mA und 750mA und Spannungsgesteuerte LED Lampen 12V und 24V ( oder auch 10V )  Möglich einstellbare Werte und Belastbarkeiten: A) Spannungskonstante LED Leuchtmittel ( CV )       bei 12 Volt max. 13W oder      bei 24 Volt max. 20W oder      bei 10 Volt max. 10Watt  B) Stromkonstante LED Leuchtmittel ( CC )       bei 350mA (max. 17 W)      bei 500mA (max. 24 W)      bei 550mA (max. 25 W)      bei 700mA (max. 32 W)      bei 850mA (max. 20 W)      bei 900mA (max. 20 W) Temperatureinsatzbereich: -25...+50°C Abmessungen: L:103mm B: 67mm H: 21mm Gewicht: 110g

LED Vorschaltgerät für LED Lampen, LED Streifen, Power LED und LED- Module. Das absolute Multifunktionsgerät bzw. LED Netzteil mit Dimmfunktion. Dieses Multifunktionsgerät ist in der Lage unterschiedliche Ausgangsspannungen und Ausgangsströme zu erzeugen. Individuell Strom oder Spannung wählbar. Je nach dem was Sie für eine LED Leuchtmittel oder LED Streifen haben, er kann fast alles. 1) 230V LED Netzteil (einstellbar 12V oder 24V) oder Stromgesteuert 350/500/550/700/750mA2) zusätzlich Dimmfunktion per Taster (PUSH 230V von L aus ) oder 3) Dimmbar 0-100% über handelsüblichen Phasen-Abschnittsdimmer Geeignet für die LED Beleuchtungstechnik von 0,01 bis 32Watt Leistung. Dieses Multifunktionsgerät ist über einen vorhandenen 230V Dimmer oder mit einem handelsüblichen Taster dimmbar. Durch kurze Betätigung des Tasters lässt sich die Beleuchtung EIN bzw. AUS schalten. Durch gedrückt halten des Tasters kann die Helligkeit von 0-100% reguliert werden. Es können sogar bis zu 10 Konverter über einen oder mehrere Taster/Dimmer gesteuert werden. Details zum Dimmen: Dimmbar von 0-100% mittels PUSH Funktion  (von Phase L aus) Taster kurz drücken zum ein- bzw. ausschalten Durch längeres drücken wird die Helligkeit erhöht bzw. verringert Bei Erreichen des Minimal- oder Maximalwertes wird automatisch gestoppt Details für das zusammenschalten mehrere dieser Multifunktionsgeräte: Mit dem Sync-Kabel können bis zu 10 Geräte hintereinander geschaltet und über das erste gesteuert werden. (1 Master + 9 Slave). Details der Schutzfunktionen: Überhitzungs-, Kurzschluss-, Netzüberspannungs- und Überlastungsschutz Schutzklasse II / Schutzisolierung / IP-Norm: IP20 MM-Zeichen Details zu den Anschlüssen: Klemmabdeckung mit Zugentlastung Anschlussbereich: 0,5mm² bis 2,5mm² durch Steckklemmen Technische Daten: Eingang: 220-240VAC 50/60Hz (198-264V) Anschluss: N + L (Stromeingang) Anschluss: OUT +/- = Ausgang für LED Leuchtmittel (OUT=Secundär) Anschluss: PUSH-L = ext. Taster Anschluss für Dimmfunktion von L (230V Phase) aus Anschluss: SYNC für den Anschluss mehrer dieser Multifunktionsgeräte im Verbund Jumper ( ON = Triacdimmer) / ( OFF = Phase Cutting Dimmer Mode) DIP Schalter 1-6 für Einstellungen des Ausgang für die angeschlossenen LED Leuchtmittel Ausgang geeignet für die meisten LED Streifen oder LED Leuchtmittel  Mit den DIP-Schaltern (Mäuseklavier) unter der Klemmenabdeckung lassen sich LED Lasten bzw. LED Leuchtmittel Werte einstellen:  Stromgesteuerte LED Lampen: 350mA, 500mA, 550mA, 700mA und 750mA und Spannungsgesteuerte LED Lampen 12V und 24V Möglich einstellbare Werte und Belastbarkeiten:   A) Spannungskonstante LED Leuchtmittel        bei 12 Volt  (max. 10W) oder        bei 24 Volt  (max. 20W) oder        bei 28 Volt  (max. 22W) B) Stromkonstante LED Leuchtmittel        bei 350mA (max. 17 W) (max 13x350mA LED Autom. Range = 2V...47V)        bei 500mA (max. 24 W) (max 13x500mA LED Autom. Range = 2V.. 47V)        bei 550mA (max. 25 W) (max 12x550mA LED Autom. Range = 2V...46V)        bei 700mA (max. 32 W) (max  9x 700mA LED Autom. Range = 2V...46V)        bei 750mA (max. 32 W) (max. 8x 750mA LED Autom. Range = 2V...43V)   Temperatueinsatzbereich: -25...+50°C Abmessungen: L:166mm B: 46mm H: 34mm Gewicht: 150g

LED Vorschaltgerät für LED Lampen, LED Streifen, Power LED und LED- Module. Das absolute Multifunktionsgerät bzw. LED Netzteil mit Dimmfunktion. Dieses Multifunktionsgerät ist in der Lage unterschiedliche Ausgangsspannungen und Ausgangsströme zu erzeugen. Individuell Strom oder Spannung wählbar. Je nach dem was Sie für eine LED Leuchtmittel oder LED Streifen haben, er kann fast alles. 1) 230V LED Netzteil (einstellbar 12V oder 24V) oder Stromgesteuert 350/500/550/700/850/900mA2) zusätzlich Dimmfunktion per Taster (PUSH 230V von L aus ) oder 3) Dimmbar 0-100% über handelsüblichen Phasen-Abschnittsdimmer Geeignet für die LED Beleuchtungstechnik von 0,01 bis 20Watt Leistung. Dieses Multifunktionsgerät ist über einen vorhandenen 230V Dimmer oder mit einem handelsüblichen Taster dimmbar. Durch kurze Betätigung des Tasters lässt sich die Beleuchtung EIN bzw. AUS schalten. Durch gedrückt halten des Tasters kann die Helligkeit von 0-100% reguliert werden. Es können sogar bis zu 10 Konverter über einen oder mehrere Taster/Dimmer gesteuert werden. Details zum Dimmen: Dimmbar von 0-100% mittels PUSH Funktion  (von Phase L aus) Taster kurz drücken zum ein- bzw. ausschalten Durch längeres drücken wird die Helligkeit erhöht bzw. verringert Bei Erreichen des Minimal- oder Maximalwertes wird automatisch gestoppt Details für das zusammenschalten mehrere dieser Multifunktionsgeräte: Mit dem Sync-Kabel können bis zu 10 Geräte hintereinander geschaltet und über das erste gesteuert werden. (1 Master + 9 Slave). Details der Schutzfunktionen: Überhitzungs-, Kurzschluss-, Netzüberspannungs- und Überlastungsschutz Schutzklasse II / Schutzisolierung / IP-Norm: IP20 MM-Zeichen ( Möbeleinbau geeignet )  Details zu den Anschlüssen: Klemmabdeckung mit Zugentlastung Anschlussbereich: 0,5mm² bis 2,5mm² durch Steckklemmen Technische Daten: Eingang: 220-240VAC 50/60Hz (110-250V) Anschluss: N + L (Stromeingang) Anschluss: OUT +/- = Ausgang für LED Leuchtmittel (OUT=Secundär) Anschluss: PUSH-L = ext. Taster Anschluss für Dimmfunktion von L (230V Phase) aus Anschluss: SYNC für den Anschluss mehrer dieser Multifunktionsgeräte im Verbund Jumper ( ON = Triacdimmer) / ( OFF = Phase Cutting Dimmer Mode) DIP Schalter 1-6 für Einstellungen des Ausgang für die angeschlossenen LED Leuchtmittel Ausgang geeignet für die meisten LED Streifen oder LED Leuchtmittel  Mit den DIP-Schaltern (Mäuseklavier) unter der Klemmenabdeckung lassen sich LED Lasten bzw. LED Leuchtmittel Werte einstellen:  Stromgesteuerte LED Lampen: 350mA, 500mA, 550mA, 700mA 850mA und 900mA und Spannungsgesteuerte LED Lampen 12V und 24V Möglich einstellbare Werte und Belastbarkeiten:   A) Spannungskonstante LED Leuchtmittel        bei 12 Volt  (max. 10W) oder        bei 24 Volt  (max. 20W) oder B) Stromkonstante LED Leuchtmittel        bei 350mA (max. 15 W)         bei 500mA (max. 20 W)         bei 550mA (max. 20 W)         bei 700mA (max. 20 W)          bei 850mA (max. 20 W)         bei 900mA (max. 20 W) Temperatueinsatzbereich: -25...+50°C Abmessungen: L:110mm B: 52mm H: 22mm Gewicht: 110gr
