Universal Klingeltrafo 4V 8V 12V Trafo Ideal für die Hutschienemontage  Universal Sicherheits-Klingeltransformator mit Klemmen, für die gängisten Türsprechsysteme, Türglocken, Türklingen, Türbeleuchtung, Klingel, Summer, Türöffner usw. geeignet. Vollisoliertes Gehäuse   Technische Daten:  Ausgang wählbar 4V ~ / 8V ~ / 12V ~ AC  Wechselstrom 3 verschiedene Ausgangsspannung können angeklemmt werden 4VAC ( max 1,0A )  oder 8VAC ( max 1,0A ) oder 12VAC ( max 1,0A ) alles Wechselstrom Belatbarkeit Leistung: bis max 12VA ca 10Watt Anshluss durch Schraubklemmen bis 2,5qmm. Eingang: 230Vac 50Hz.  Schutzart: IP40 / Schutzklasse II  Abmessungen: L: 125mm B: 35mm ( 1TE ) Höhe: 65mm

12V Klingeltrafo 12VAC 18W Trafo Ideal für die Hutschienemontage (Stromverteilereinbau) Universal Sicherheits-Klingeltransformator mit Klemmen, für die gängisten Türsprechsysteme, Türglocken, Türklingen, Türbeleuchtung, Klingel, Summer, Türöffner usw. geeignet. Vollisoliertes Gehäuse. Für die Montage im Installationsverteiler, Hausstromverteiler, Schaltschränke usw. da dieser Trafo einen TS35 Halter für die Standard Hutschiene besitzt. Kurzschlußfest durch Thermoelement in Form eines Thermistors, vergossene Ausführung.   Technische Daten: Ausgang fest 12V ~ AC  Wechselstrom Belastbarkeit: max. 1,5A = 1500mA  Belatbarkeit Leistung: bis max 18VA Anshluss durch Schraubklemmen bis 2,5qmm. Eingang: 230Vac 50Hz. Schutzart: IP 20 / Schutzklasse II  Standards Galv.Trennung. Innenvergossen / Ta25E PTC / DIN EN 61558 Abmessungen: L: 92mm B: 35mm Höhe: 60mm  Gewicht 0,36Kg  Farbe Grau ca. RAL7035  Klemmblenden für Aufputz-Montage im Lieferumfang enthalten

12V Trafo IP67 mit 12Volt Wechselstrom Ausgang. Für den Feuchtbereich bzw. Außenbereich mit UV beständigem Kunststoff. Einsatz z.B. 12V Lampen, 12V Halogenbeleuchtung, Teichbeleuchtung, für Schwimmbäder (Lampen), Hausbeleuchtung, 12V Teichpumpen usw. Ersetzt unter anderen Trafo Typen auch TDC DE-120-12W, TDC DE-130-12W, TDC DE-140-12W, TDC DE-150-12W,  Technische Daten: Leistung: bis max. 150VA (150Watt) Eingang: 230Vac 50Hz Trafo mit offenen Enden zum verklemmen oder zum Stecker anbringen Ausgang: 11,5Vac bis max. 12,5A Eingangskabel ca. 2m Gummikabel auf offenes Ende ( je nach Charge auch mit Eurostecker )  Kabelquerschnitt 2x0,75qmm Eingang  Ausgangskabel ca. 0,5m Gummikabel auf offenes Ende Kabelquerschnitt 2x2,5qmm Ausgang Gehäuse komplett vergossen Schutzart IP67 Integrierter Thermoschalter 105°C MM Zeichen Abmessungen.: L:130mm B:88mm H:78mm Gewicht: 2,7kg

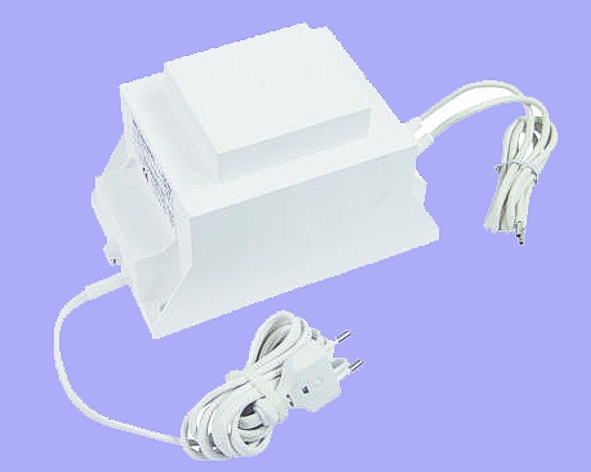

Halogentrafo 12V AC 200VA Leistung Transformator für 12V Beleuchtung 12V Lampen 12V Leuchten usw.  Eingang (Primär) 230V AC über Eurostecker Ausgang (Sekundär) 12Volt (11,5V) AC max. 16A Vergossen im Isolierstoffgehäuse Netzleitung 1,5m (2x0,75mm²) mit Eurostecker Ausgangsleitung ca. 0,8m mit entsprechendem Querschnitt Leistung des Trafos: 200VA Farbe: Weiss Gewicht: 3,8kg

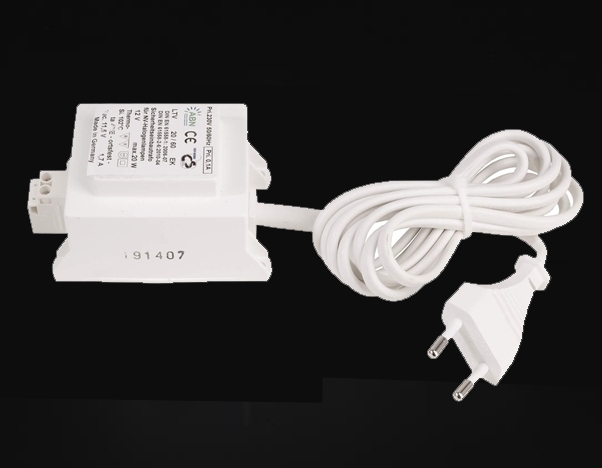

12V Trafo 12Vac 20VA IP20 Indoor Eingang 230V Ausgang über Schraubklemme  Gewickelte, vakuumvergossene und daher sehr robuste Trafos, dimmbar mittels Phasenanschnittsdimmer. Konventionelle Trafos sollten min. zu 50% ausgelastet werden, um eine optimale Funktion der Leuchtmittel zu gewährleisten. Diese Trafos besitzen einen Thermoschalter Trafo mit 12Volt Wechselstrom Ausgang. Einsatz z.B. 12VAC .. 11,5VAC  Lampen wie Halogenbeleuchtung, LED Retrofit die auch AC vertragen, Teichbeleuchtung, Hausbeleuchtung usw. Technische Daten: Eingang: 230Vac 50Hz ( 220-250VAC ) Eingang über ca. 1,8m Eurokabel 2polig Leistung: max. 20VA = 20Watt Idealer Belastungsbereich 10...20W für Leuchtmittel Ausgang: 11,5V AC Wechselstrom max 1,66A ( Range 0-1,66A )  Ausgang über Schraubklemmen Gehäuse komplett vergossen Dimmbar Ja z.B. über Phasenanschnitts-Dimmer Schutzklasse II MM-Zeichen  ( Möbeleinbau )  Schutzgrad: IP20 Indoor Integrierter Thermoschalter 102°C Normen: EN61558-1: 2006-07 / EN61558-2-6: 2010-04  Abmessungen Korpus ohne Bef.Ohren L: 64mm B: 55mm H: 49mm Abmessungen Korpus mit Bef.Ohren L: 82mm B: 55mm H: 49mm Abmessungen Korpus mit Bef.Ohren und Klemme L: 91mm B: 55mm H: 49mm Befestigungslöcher Bohrbild: 74 x 44mm Gewicht: 1,37Kg

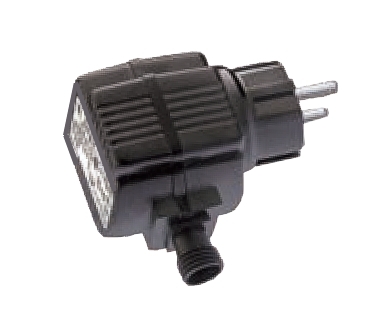

12V Trafo 12Vac 20VA IP64 + Eingang 230V Ausgang über 2poligem 15mm Schraubverbinder   Trafo mit 12Volt Wechselstrom Ausgang. Einsatz z.B. 12VAC .. 11,5VAC  Lampen wie Halogenbeleuchtung, LED Retrofit die auch AC vertragen, Teichbeleuchtung, Hausbeleuchtung usw. Ersetzt u.a. viele Trafos mit selber Listung wie AEO-2012 ...  Technische Daten: Eingang: 230Vac 50Hz ( 220-240VAC ) Eingang über 2polig Konturenstecker  Leistung: max. 20VA = 20Watt Idealer Belastungsbereich 5...20W für Leuchtmittel Ausgang: 11,5V AC Wechselstrom max 1,66A ( Range 0-1,66A )  Ausgang: Anschluß über 2polige Rundbuchse mit Schraubgewinde Abmessungen der integrierten Buchse ( siehe auch weitere Bilder ) : Aussendurchmesser 15mm Innendurchmesser: 12mm Kontaktpoldurchmesser ca.: 2,4mm Gehäuse komplett vergossen Integrierter Thermoschalter  Abmessungen 60x60x60mm  Optional hierzu erhältlich :   Bst-Nr 39-855-00870  = 3-fach Verteiler mit 200mm Kabel mit 2pol Verbinder Bst-Nr 39-855-00830 = 1,5m Trafo-Verlängerung mit 2pol Verbinder Bst-Nr 39-855-00840 =    5m Trafo-Verlängerung mit 2pol Verbinder Bst-Nr 39-855-00850 =   10m Trafo-Verlängerung mit 2pol Verbinder   Zusatzinformation :  Der vergossene 2-polige Rundstecker ist als Einzelteil so leider nicht erhältlich, wenn Sie defekten Stecker auch noch haben ...  ist ein Lösungsansatz wie folgt .... Das kürzeste 1,5m Kabel = Nr 39-855-00830 bestellen  und dort den Stecker nach ca. 20-30cm abzwicken und mit einem wasserdichten Kabelverbinder Bst-Nr 39-405-00171 mit ihrem verlegtes Kabel verbinden.   ACHTUNG weitere Information zur Trafo... und Kabelserie :    Die Serie der Trafos gibt es leider in 4 verschiedenen Ausführungen was die Buchsen ... Stecker am Trafo angeht !    Trafo Serie mit 11mm Verbinder = 11mm Serie ( kleinste Verbinder siehe 39-855-00884 )  Trafo Serie mit 15mm Verbinder = 15mm-Serie ( üblichste Verbinder )  Trafo Serie mit 16mm Verbinder = 16mm-Serie  Trafo Serie mit 19mm Verbinder = 19mm Serie ( Exote )  Bitte messen Sie daher zuvor ihre Rundbuchse am Trafo ab ... damit sie die richten Verlängerungen bestellen !

12V Trafo IP67 mit 12Volt Wechselstrom Ausgang vor allem für den Feuchtbereich bzw. Außenbereich mit UV beständigem Kunststoff. Einsatz z.B. 12V Lampen, 12V Halogenbeleuchtung, Teichbeleuchtung, für Schwimmbäder (Lampen und Licht), Hausbeleuchtung, Teichpumpen usw. Technische Daten: Leistung: bis max. 300VA (300Watt) Eingang: 230Vac 50Hz ( mit ca. 2m Kabel )  Trafo mit offenen Enden am Ausgang zum verklemmen oder zum Stecker anbringen Ausgang: 11,5..12V AC = Wechselstrom  Belastbarkeit Ausgang 0-26A max. 26A Kabelquerschnitt 2x0,75qmm Eingang  Ausgangskabel ca. 0,5m Gummikabel auf offenes Ende Kabelquerschnitt 2x2,5qmm AusgangH05RR-F Gehäuse komplett vergossen Schutzart IP67 Outdoor tauglich  Integrierter Thermoschalter 105°C Integrierte austauschbare Sicherung seitlich Abmessungen.: L:130mm B:93mm H:102mm Gewicht: 4,1kg

12VAC Trafo IP67 mit 12Volt Wechselstrom Ausgang. Für den Feuchtbereich bzw. Aussenbereich Mit UV beständigem Kunststoff. Einsatz z.B. 12V Lampen, 12V Halogenbeleuchtung, Teichbeleuchtung, für Schwimmbäder (Lampen), Hausbeleuchtung, 12V Teichpumpen usw. Technische Daten: Leistung: bis max. 75VA ( bis 75Watt) Eingang: 230Vac 50Hz Trafo mit offenen Enden zum verklemmen oder zum Stecker anbringen Ausgang: 11,5Vac bis max. 6,8A Ausgangskabel ca. 0,5m Gummikabel auf offenes Ende Kabelquerschnitt 2x0,75qmm beide Seiten Gehäuse komplett vergossen Schutzart IP67 Integrierter Thermoschalter 105°C MM Zeichen Abmessungen.: L:108mm B: 77mm H: 66mm Gewicht: 1,7kg Ersetzt auch bedingt TDC-Power DE-12060T mit 70VA

12V Trafo 4x12V Ringkerntrafo 625VA Leistung. Auch verwendbar für 2x24V oder 1x 48VAC Eingangsspannung: 230V AC   ( 207-253VAC 48-60Hz )  Ringkerntrafo für Serien- oder Parallelschaltung  Ausgang 4x 12V AC Wechselspannung Belastbarkeit  4x 13A  Leistung des Trafos = 625VA  Dieser Trafo mit 4x12V lässt sich auch auf 2x 24V oder 1x 48V zusammenschalten am Ausgang Belastbarkeit bei Einsatz als 4 x 12VAC / 4x13A = 625VA  Belastbarkeit bei Einsatz als 2 x 12VAC / 2x26A = 625VA  Belastbarkeit bei Einsatz als 1 x 12VAC / 1x52A = 625VA  Belastbarkeit bei Einsatz als 1 x 24VAC / 1x26A = 625VA  Belastbarkeit bei Einsatz als 2 x 24VAC / 1x13A = 625VA  Belastbarkeit bei Einsatz als 1 x 48VAC / 1x13A = 625VA  Leerlaufstrom bei 230VAC = typisch 28mA  Leerlaufstrom bei 253VAC = typisch 102mA  Kernverluste typisch 3,1W  Temperaturklassen: Wickeldraht ( Primär/Sekundär) Klasse H ( 180°C) Temperaturklassen: Isolation zwischen ( Ein-Ausgang ) Klasse B ( 130°C) Temperaturklassen: Isolation der Anschlüsse Klasse A ( 105°C) Abmessungen:  Durchmesser: 135mm Höhe: 70mm Gewicht: 4,6 kg  Trenntransformator = Galvanisch getrennt / Eingang zu Ausgangswicklung  Zugelassen nach EN61558 / KEMA 95.707901 / KEMA 95.707902  Anschluss Farben siehe weitere Bilder  Lieferung inkl. Befestigungssatz 1 x Metallscheibe als Druckplatte, 2 x Gummiringe zur Isolation

12V Trafo mit 108VA Leistung. 2 Wicklungen 2x 12V je 4,5A Belastbarkeit. Offener Trafo mit L-Befestigungswinkel und Lötösen Typ-Kern: EI78/40,5 Eingangsspannung: 220-240VAC typisch 230VAC 50-60Hz Ausgang: 2x 12V AC = Wechselspannung Belastbarkeit Ausgang 108VA Belastbarkeit 108VA an 12V somit 2x 4,5A je Wicklung Wicklung 1 = 12VAC 4,5A Wicklung 2 = 12VAC 4,5A Kann 2x 12V zusammengeschalte werden auf 12VAC 9,0A Kann 2x 12V zusammengeschalte werden auf 24VAC 4,5A galvanisch getrennte Wicklungen Anschlüsse Lötösen Abmessungen: B:78mm , Bauhöhe: 70mm, Tiefe: 78mm Befestigungslöcherdurchmesser 5mm im L-Winkel Gewicht: 2 kg

12VAC Trafo Ringkerntrafo 120VA 2x12Volt 2x5A Eingang: 230Vac 50Hz ( 220-240VAC ) Ausgang 2x 12V AC = Wechselspannung Belastbarkeit je Ausgang 5A Leistung: 120VA Kann auch auf 1x 12V 10A verschaltet werden Kann auch auf 1x 24V 5A verschaltet werden Galvanisch getrennt Durchmesser: 92..95mm Höhe: 40..45mm Gewicht: 1,3 kg Lieferung inkl. Befestigungssatz 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation

12VAC 160VA Trafo Ringkerntrafo 2x12V oder 1x 24V Eingang: 230Vac 50/60Hz +/-10% ( 207...253VAC )  Leistung: 160VA Galvanisch getrennt Belastbarkeit 160VA = 2x 6,66A je 12V Wicklung Kann auch auf 1x 12V 13,3A verschaltet werden Kann auch auf 1x 24V 6,66A verschaltet werden ( siehe auch weitere Bilder )  Anschlüsse: 2x gelb = 230VAC Eingang Ausgangswicklung-1 = 12VAC Grün-Rot Ausgangswicklung-2 = 12VAC Braun-Blau Leerlaufstrom, typ. (230V): 10mA / Kernverlust, typ.: 0,97W Kupferverlust, typ. (120°C): 20,8W EN61558 Schutzart IP00 Isolationsklasse: TA40/E Abm.: Durchmesser: 104mm / Höhe: ca. 44mm Gewicht: 1,7kg Lieferung inkl. Befestigungssatz  1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation

12V 200W Ringkern Transformator für Anwendungen aller Art. Leistung: 200VA Ideal für Neuaufbnau oder auch als Ersatztrafo für die Steuerungstechnik, Leuchteneinbau, Verstärker, Baugruppen der Beleuchtungstechnik Halogen usw. Eingang: 230VAC 50Hz Primär-01 : 230V  ( 215-250VAC 50/60Hz )  Ausgang: 1x12V AC Wechselstrom ( ersetzt somit 11,5VAC Trafos ) Belastbarkeit: 200VA  1x 12VAC max 17,39A ( AC = Wechselstrom )  Gewicht: 2,1 kg Galvanisch getrennt Normen : EN61558 / ta40 Abmessungen :  Durchmesser: 117mm Höhe: 50mm Lieferung inkl. Befestigungssatz 1 x Metallscheibe als Druckplatte, Gummiringe zur Isolation

2x 12Volt Universal Ringkern Transformator für Anwendungen aller Art. Leistung: 225VA Ideal für Neuaufbnau oder auch als Ersatztrafo für die Steuerungstechnik, Verstärker, Baugruppen der Beleuchtungstechnik usw. Durchmesser: 115mm Höhe: 58mm Eingang: 230VAC 50Hz Primär-01 : 230V Gelb - Gelb Ausgang: 2x12V Wechselstrom schaltbar auch auf 24VAC  Belastbarkeit: 225VA 2x12V 2x9,375A Sekundär-01 : 12V Rot - Grün Sekundär-02 : 12V Braun - Blau Gewicht: 2,1 kg Galvanisch getrennt Eingang: 230Vac 50Hz Lieferung inkl. Befestigungssatz 1 x Metallscheibe als Druckplatte, 2 x Gummiringe zur Isolation

12VAC 300VA Ringkerntrafo 2x12V oder 1x 24V Transformator für Anwendungen aller Art Ideal für Neuaufbau oder auch als Ersatztrafo für die Beleuchtungstechnik, Steuerungstechnik, Verstärker, Baugruppen, Beleuchtungstechnik, Halogentrafo usw.  Die 300VA Trafoversion ersetzt z.B. natürlich auch die Vorgängerversionen mit 250VA Leistung Eingang: 230Vac 50/60Hz +/-10% ( 207...253VAC )  Leistung: 300VA Galvanisch getrennt Belastbarkeit 300VA = 2x 12,5A je 12V Wicklung Ausgang 2x 12VAC je 12,50A  Kann auch auf 1x 12V  25A verschaltet werden Kann auch auf 1x 24V  12,5A verschaltet werden ( siehe auch weitere Bilder )  Anschlüsse: 2x gelb = 230VAC Eingang Ausgangswicklung-1 = 12VAC Grün-Rot Ausgangswicklung-2 = 12VAC Braun-Blau Leerlaufstrom, typ. (230V): 17mA / Kernverlust, typ.: 1,7W Schutzart IP00 Isolationsklasse: TA40/E Abm.: Durchmesser: 115mm / Höhe: ca. 58mm gewicht: 3,2Kg  Lieferung inkl. Befestigungssatz 1 x Metallscheibe als Druckplatte, 2 x Gummiringe zur Isolation

12V Trafo Ringkerntrafo 2x 12V oder 1x 24V Transformator mit 30VA Leistung Eingang: 230Vac 50/60Hz  +/-10% ( Einsatzbereich 207....253VAC) Galvanisch getrennt  Leistung 30VA Ausgang: 2x 12V AC Wechselspannung 2x 1,25A  Ausgangsstrom: 2x 1250mA = 1,25A Durch die zwei 12V Ausgangswicklungen kann der Trafo auch wie folgt verschaltet werden. Serienschaltung 12V+12V auf  24V mit 1x 1,25A oder  Parallelschaltung 12V mit 1x 2,5A ( siehe auch weitere Bilder )  Anschlüsse: 2x gelb = 230VAC Eingang Ausgangswicklung-1 = 12VAC Grün-Rot Ausgangswicklung-2 = 12VAC Braun-Blau Leerlaufstrom, typ. (230V): 2,8mA / Kernverlust, typ.: 0,67W EN61558 Schutzart IP00 Isolationsklasse: TA40/E Prüfspannung Prim.-Sek. 4,5 kV Durchmesser: 70mm  Höhe: ca 32mm  Gewicht: 0,50Kg Lieferung inkl. Befestigungssatz 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation

12V Trafo 50VA Ringkerntrafo der auch als 24V Trafo verwendet werden kann. Universaltrafo verwendbar Ausgangsspannung je nach beschaltung der Ausgänge    2x 12V AC je 2,08A oder   1x 12V AC 4,16A oder   1x 24V AC 2,08A Eingangsspannung: 220-240VAC typisch 230VAC 50Hz zur sicheren elektrischen Trennung der Ein- und Ausgangsseite Galvanisch getrennt Weitere technische Daten:  Eingang Primär = Gelb / Gelb = 230VAC ( Range 207-253V ) 50-60Hz Ausgang Sekundärwicklung-1 = Braun + Rot = 12VAC = 25VA = 2,08A Ausgang Sekundärwicklung-2 = Grün + Blau = 12VAC = 25VA = 2,08A Leerlaufspannung: 13,3VAC Unter max Belastung 11,9-12,1VAC Bei Parallelschaltung ( also 12VAC 50VA ) sind folgende Farben zusammenzuklemmen:                                     Braun/Grün und Rot/Blau Bei Reihenschaltung ( also 24VAC 50VA ) sind folgende Farben zusammenzuklemmen:                                     Grün/Rot bleibt übrg dann für 24VAC = Braun + Blau Abmessungen: Durchmesser: 78-80mm Höhe: 34-35mm Gewicht: 0,7Kg Lieferung inkl. Befestigungssatz 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation

Ringkerntrafo 2x12Volt 80VA 2x3,33A 90x36mm Ausgang: 2 x 12VAC Belastbarkeit 80VA = 2x 3,33A an 12V verschaltbar auf 12VAC mit 6,66A oder auch verschaltbar auf 24VAC mit 3,3A Eingang: 220-240VAC 50Hz Durchmesser: 90..95mm Höhe: 36..38mm Gewicht: 1 kg Galvanisch getrennt Eingang: 230Vac 50 Hz Lieferung inkl. Befestigungssatz 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation

12V Trafo Platinentrafo zum Einbau in Platinen bzw. Leiterplatten  Eingang Primär: 220/230VAC 50Hz Sekundär: 1 x 12V max 80-100mA 2 Kammer Spulenkörper vergossen Output nenn: 12VAC Output-Impendanz: 119-Ohm Leerlaufspannung: 14,2V Strom: max 100mA Leistung: 1VA Abm.: Breite: 32,4mm Tiefe: 27,5mm Höhe: 26mm Rastermaß Eingang: 15,5mm Rastermaß Ausgang: 10mm Anschluss Löt-Printanschluss ** abverkauftes Ersatztteil, Posten GHC1009512solange Vorrat reicht !

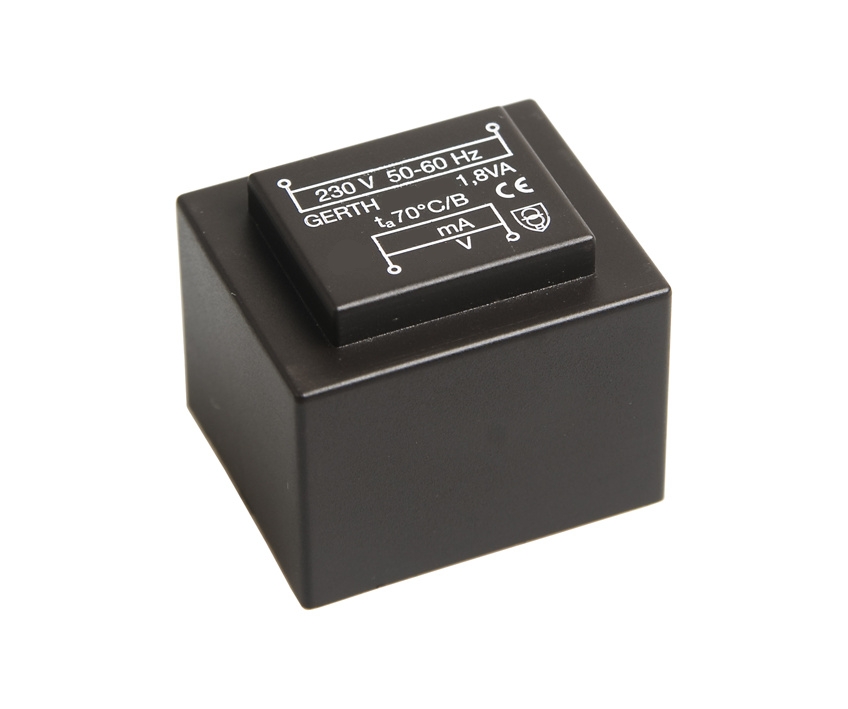

12VAC Trafo 1,8VA 12V Netztrafo zum Einbau in gedruckte Schaltung ( Platinen )  Primär: 220/230V 1,8VA kurzschlußfest max. zulässige Umgebungstemparatur: 70°C 2 Kammer, Spulenkörper,vergossen Prüfspannung 4000V AC Leerlaufspannungsfaktor 1,65 Output: 1x 12VAC Leerlaufspannungsfaktor: 1,65 Strom: 150mA Leistung: 1,8VA Abm.: Breite: 32,0mm, Tiefe: 26,9 mm, Höhe: 26,9mm Rastermaß Eingang: 20mm Rastermaß Ausgang: 10mm Anschluss: Printanschluss

12V Platinentrafo mit 3,6VA Leistung  Sicherheits-Netztrafo zum Einbau in Platinen aller Art. Ideal auch für die Reparatur oder Neuaufbau  von Schaltungen aller Art. Ersetzt auch die Vorgänger Trafo-Serie mit 2.8VA, 3VA, 3.2VA, 3.3VA, 3.4VA Eingangsspannung: 230VAC typisch ( Primär ) Belastbarkeit / Leistung: bis 3,6VA Ausgangsspannung 1x12V AC Wechselstrom ( Sekundär: ) Kern ( EI38/13,6 ) vakuumvergossen Zweikammer-Spulenkörper verwendbar als 1x12V AC Trafo mit 1x 300mA Anschluss: Lötpins / Lötkontakte / Länge: 4,0mm  Leerlaufspannung: 16,7VAC ohne Belastung Schutzart IP00 vorbereitet für Geräte der Schutzklasse I / II Temperaturklasse ta 70°C/B Prüfnormen DIN EN61558-1 und -2-6 nicht kurzschlussfest Prüfspannung 4.000V ac Abmessungen siehe auch Zeichnung = weitere Bilder !  Abmessung: Breite: 40,6mm, Tiefe: 34,2mm, Höhe: 28,5mm Rastermaß: Eingang: 20mm / Ausgang: 10mm  Gewicht: 0,192Kg

12VAC Trafo 4,8Va Netztrafo zum Einbau in gedruckte Schaltung Primär: 230V 4,8VA, (EI42/14,8), 2Kammer, Spulenkörper, vakuumvergossen nicht kurzschlussfest max. zulässige Umgebungstemperatur: 80°C Output: 12VAC Strom: 400mA Leerlaufspannung: 15,6Vac Leistung: 4,8VA Abmessung: Breite: 44,8mm, Tiefe: 37,8mm, Höhe: 32,4mm Rastermaß Eingang: 20mm Rastermaß Ausgang: 10mm Anschluss: Lötschwert 1,1x0,45mm

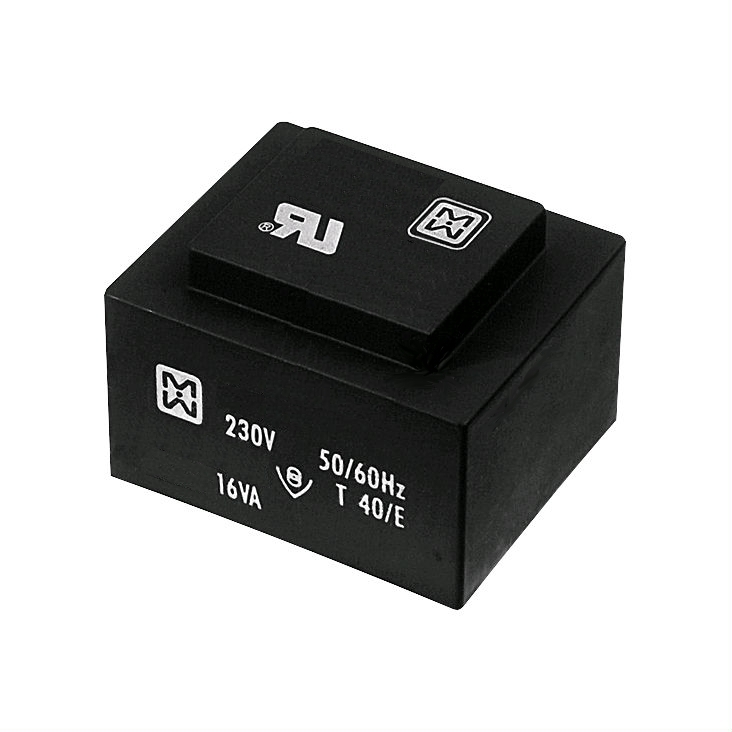

Trafo 12V 1333mA 16VA Platinenttrafo Netztrafo zum Einbau in gedruckte Schaltung Eingang 230V 50/60Hz  2Kammer, Spulenkörper vergossen nicht kurzschlußfest Output: 1x12V AC Wechselspannung  Strom: 1,333A = 1333mA  Leerlaufspannung: 15-19Vac Belastbarkeit / Leistung: 16VA  Temperaturbeständigkeitsklasse: T 50/B Abmessungen siehe auch Zeichnung weitere Bilder !  Abmessung: Breite: 56,2mm Tiefe: 47,5mm, Höhe: 38,75mm Rastermaß Eingang: 30mm ( Pin-1+Pin-7 ) Rastermaß Ausgang: 20mm ( Pin-9+Pin-13 ) Anschluss: Lötschwert 1,1x0,45mm  Gewicht: 0,36Kg

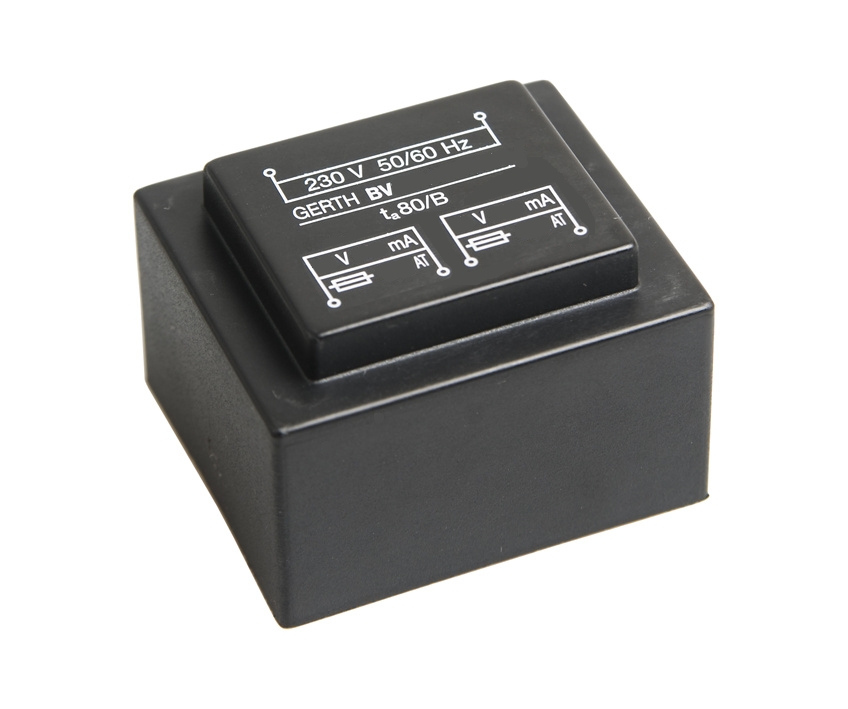

2x12VAC Trafo mit 1,8VA Leistung Sicherheits-Netztrafo zum Einbau in gedruckte Schaltung ( Platinentrafo )  Eingang / Primär: 230VAC typisch ( 220-240VAC 50/60Hz )  Ausgang / Sekundär: 2x12V AC 2x 75mA Verwendbar auch als 24V 75mA ( 2x12V Serie) oder als 12V 150mA ( siehe weitere Bilder ) Leistung Belastbarkeit max: 1,8VA  2 Kammer-Sicherheits Spulenkörper,vergossen Prüfspannung 4000V AC Leerlaufspannungsfaktor 1,65V Output: 2x12VAC Leerlaufspannung: 19,8V Strom max: 2x75mA Leistung: 1,8VA Kurzschlussfest: ja unbedingt kurzschlussfest Norm EN 61558  vorbereitet für Geräte der Schutzklasse II vakuumvergossen Schutzart IP00 Temperaturklasse: ta 70°/B  Prüfspannung: 4000V Abmessungen ( siehe auch Zeichnung weitere Bilder )  Breite: 32,0mm, Tiefe: 26,9 mm, Höhe: 26,9mm Rastermaß Eingang: 20mm Rastermaß Ausgang: 5-10-5mm Anschluss: Printanschluss Zusatzfinformation: ersetzt den Vorgänger mit 1,5VA Leistung. Pinlayout identisch

12V Platinentrafo mit 3,6VA Leistung  Sicherheits-Netztrafo zum Einbau in Platinen aller Art. Ideal auch für die Reparatur oder Neuaufbau  von Schaltungen aller Art. Ersetzt auch die Vorgänger Trafo-Serie mit 2.8VA, 3VA, 3.2VA, 3.3VA, 3.4VA Eingangsspannung: 230VAC typisch ( Primär ) Belastbarkeit / Leistung: bis 3,6VA Ausgangsspannung 2x12V AC Wechselstrom ( Sekundär: ) Kern ( EI38/13,6 ) vakuumvergossen Zweikammer-Spulenkörper je nach Beschaltung des Ausgangs ( Sekundärwicklung ) verwendbar als 2x12V AC Trafo mit 2x 150mA  verwendbar als 1x12V AC Trafo mit 1x 300mA verwendbar als 1x24V AC Trafo mit 1x 150mA  Anschluss: Lötpins / Lötkontakte / Länge: 4,0mm  Leerlaufspannung: 2x16,7VAC ohne Belastung Schutzart IP00 vorbereitet für Geräte der Schutzklasse I / II Temperaturklasse ta 70°C/B Prüfnormen DIN EN61558-1 und -2-6 nicht kurzschlussfest Prüfspannung 4.000V ac Abmessungen siehe auch Zeichnung = weitere Bilder !  Abmessung: Breite: 40,6mm, Tiefe: 34,2mm, Höhe: 28,5mm Rastermaß: Eingang: 20mm / Ausgang: 5-10-5mm  Gewicht: 0,192Kg

Trafo 12V 700mA 10VA Printtrafo Netztrafo zum Einbau in gedruckte Schaltung Eingang 230V 10VA 700mA 2Kammer, Spulenkörper vakuumvergossen nicht kurzschlußfest max. zulässige Umgebungstemperatur: 80°C Output: 1x12V AC Strom: 0,70A Leerlaufspannung: 15,4Vac Leistung: 10VA  Abmessung: Breite: 50,2mm mit Befestigungslaschen: 69,2mm  Tiefe: 42,2mm, Höhe: 34,4mm Rastermaß Eingang: 25mm  Rastermaß Ausgang: 15mm Anschluss: Lötschwert 1,1x0,45mm  Gewicht: 0,3Kg

Trafo 12V 833mA 10VA Platinenttrafo Netztrafo zum Einbau in gedruckte Schaltung Eingang 230V 50/60Hz  2Kammer, Spulenkörper vergossen nicht kurzschlußfest Output: 1x12V AC Wechselspannung  Strom: 0,833A = 833mA  Leerlaufspannung: 15-19Vac Belastbarkeit / Leistung: 10VA  Temperaturbeständigkeitsklasse: T 50/B Abmessungen siehe auch Zeichnung weitere Bilder !  Abmessung: Breite: 50,2mm Tiefe: 42,2mm, Höhe: 34,75mm Rastermaß Eingang: 25mm ( Pin-1+Pin-6 ) Rastermaß Ausgang: 15mm ( Pin-8+Pin-11 ) Anschluss: Lötschwert 1,1x0,45mm  Gewicht: 0,30Kg

15V Platinentrafo mit 3,6VA Leistung  Sicherheits-Netztrafo zum Einbau in Platinen aller Art. Ideal auch für die Reparatur oder Neuaufbau  von Schaltungen aller Art. Ersetzt auch die Vorgänger Trafo-Serie mit 2.8VA, 3VA, 3.2VA, 3.3VA, 3.4VA Eingangsspannung: 230VAC typisch ( Primär ) Belastbarkeit / Leistung: bis 3,6VA Ausgangsspannung 2x15V AC Wechselstrom ( Sekundär: ) Kern ( EI38/13,6 ) vakuumvergossen Zweikammer-Spulenkörper je nach Beschaltung des Ausgangs ( Sekundärwicklung ) verwendbar als 2x15V AC Trafo mit 2x 120mA  verwendbar als 1x15V AC Trafo mit 1x 240mA verwendbar als 1x30V AC Trafo mit 1x 120mA  Anschluss: Lötpins / Lötkontakte / Länge: 4,0mm  Leerlaufspannung: 2x20,9VAC ohne Belastung Schutzart IP00 vorbereitet für Geräte der Schutzklasse I / II Temperaturklasse ta 70°C/B Prüfnormen DIN EN61558-1 und -2-6 nicht kurzschlussfest Prüfspannung 4.000V ac Abmessungen siehe auch Zeichnung = weitere Bilder !  Abmessung: Breite: 40,6mm, Tiefe: 34,2mm, Höhe: 28,5mm Rastermaß: Eingang: 20mm / Ausgang: 5-10-5mm  Gewicht: 0,192Kg

Trafo 15V 667mA 10VA Platinenttrafo Netztrafo zum Einbau in gedruckte Schaltung Eingang 230V 50/60Hz  2Kammer, Spulenkörper vergossen nicht kurzschlußfest Output: 1x 15V AC Wechselspannung  Strom: 0,667A = 667mA  Leerlaufspannung: 21-24Vac Belastbarkeit / Leistung: 10VA  Temperaturbeständigkeitsklasse: T 50/B Abmessungen siehe auch Zeichnung weitere Bilder !  Abmessung: Breite: 50,2mm Tiefe: 42,2mm, Höhe: 34,75mm Rastermaß Eingang: 25mm ( Pin-1+Pin-6 ) Rastermaß Ausgang: 15mm ( Pin-8+Pin-11 ) Anschluss: Lötschwert 1,1x0,45mm  Gewicht: 0,30Kg

1000W Trafo 230V auf 2x 18V je 27,8A oder 230V auf 1x 36VAC mit 27,8A  18VAC Trafo mit höher Leistung. Ideal für Neuaufbau oder auch als Ersatztrafo mit opzionalem Gleichrichter und Elko für die 24V DC Steuerungstechnik,  Verstärker, Baugruppen, Beleuchtung verwendbar.  Technische Daten des Trafos :  Leistung: 1000VA Ringkerntrafo mit galvanischer Trennung zwischen Eingang und Ausgang  Eingangsspannung / Primärspannung 230VAC ( Range +/-10% = 207-253VAC ) 47-60Hz Ausgangsspannung / Sekundärspannung 2x18V ( Nennspannung bei Input 230VAC ) Ausgangsstrom bei 2x18V je 27,8A somit bei Betrieb des Trafos in Parallelschaltung der Ausgangswicklung auf 1x18VAC = 55,55A Serienschaltung der Ausgangswicklung auf 1x36VAC = 27,8A Kernverluste: 4,8W / Kupferverluste: 43W Leerlaufspannung Ausgang ohne Last 2x18,8VAC Leerlaufstrom, typ. (230V): 38mA Kabelanschlüße je 200mm : Eingang : Gelb - Gelb ( DM 1,5mm ) Ausgang-1 : Rot = 0 / Grün = Usek. ( 2x2,5mm / 10mm abisoliert & verzinnt ) Ausgang-2 : Blau = 0 / Braun = Usek. ( 2x2,5mm / / 10mm abisoliert & verzinnt ) Anschlüsse: 2x gelb = 230VAC Eingang Kupferdraht / Wickeldraht DM 1,4mm mit Isolierschlauch überzogen Doppelt isoliert über die ganze Länge mit 200mm länge und 10mm Drähte abisoliert Schutzart IP00 Erfüllt Normen und Zulassungen: EN61558 / Kema Nr 95.707901 / 95.707902 Abmessungen: Durchmesser: 160mm / Höhe: 72mm Gewicht: 6,9Kgr. Lieferung inkl. Befestigungssatz 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation Zusatzinformationen ( siehe auch weitere Bilder ) :  Plan-1 = Beschaltung des Trafos 2x 18VAC Ausgang = 2x 500VA = 2x 27,8A Plan-2 = Beschaltung des Trafos 1x 18VAC Ausgang = 1x 1000VA = 1x 55,55A Plan-3 = Beschaltung des Trafos 1x 36VAC Ausgang = 1x 1000VA = 1x 27,8A  Emfohlene Produkte für den Ausgang des Trafos über Gleichrichterdioden für den Aufbau eines 24V DC Hochleistungsnetzteils mittels diesem Kupfertrafo  Art-Nr   9-640-00352 = Gleichr. Hochlast    246A = 2xDioden je bis 123A 200V UF0,9V Art-Nr 25-716-00024 = Elko 10000 uf 100V steh. H:63x40mm RM:10 bis 105°C FTCAP Art-Nr 31-842-00232 = ATC   30A Sicherung Stecksicherung ( Niedervolt-Sicherung ) Art-Nr 31-843-00130 = ATC Sicherungshalter bis 30A  Alternativ  Art-Nr 31-842-00430 = AGU  30A Sicherung 38x10mm ( Niedervolt-Sicherung )  Art-Nr 31-843-00045 = AGU Sicherungshalter 2-fach mit Kabelanschluß  Art-Nr 39-400-00002 = Verteilerblock  vergoldet

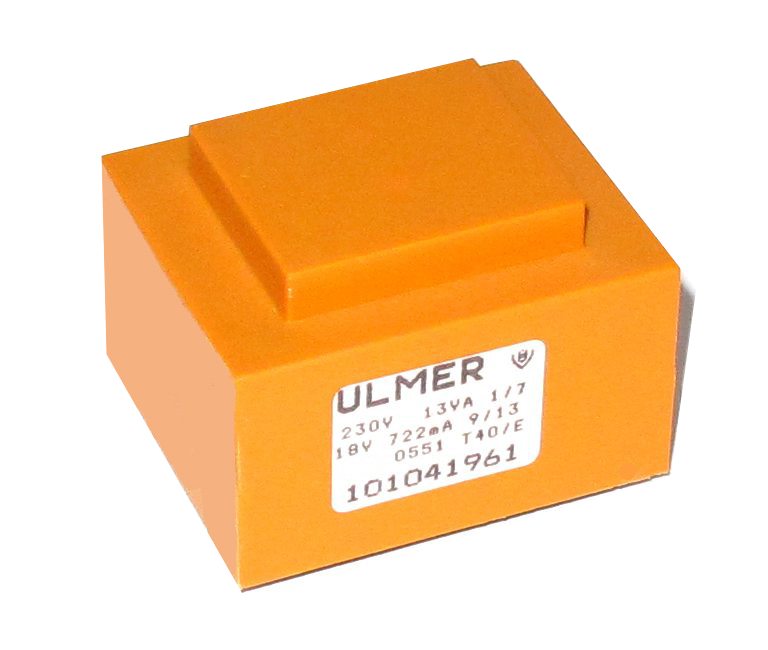

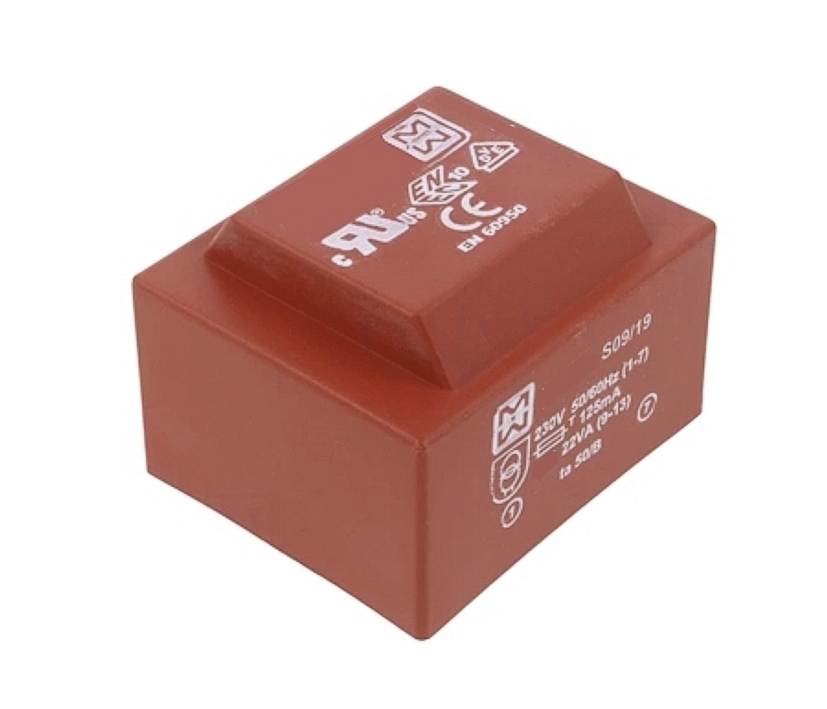

18V 13VA Trafo 18V Transformator 13VA 722mA Flachtrafo 101041961  Zum direkten Einlöten in Leiterplatten. Galvanisch getrennte Wicklungen, gute Zwischenisolation, auch mit 2-Kammer-Spulenkörper. Ersetzt unter anderen auch Trafos von Marschner, Hahn... mit selber Leistung  Eingang / Primär: 230V 13VA Leistung Sicherheits-Netztrafo z. Einbau in gedruckte Schaltung (Platinen) Eingang / Primär: 230V 50-60Hz Leistung 13VA Ausgang / Sekundär: 18V AC 722mA = 0,72A Kurzschlußfest, max. zul. Umgebungstemparatur: 70°C, 2 Kammer-Sicherheits Spulenkörper,vergossen, Technische Daten: Output: 18Volt AC / Strom: 722mA = 0,72A Leistung: 13VA Kurzschlussfest: ja / 0551 / T40/E Leerlaufspannungsfaktor: 1,65 Abmesungen siehe auch weitere Bilder  Breite Korpus ohne Laschen: 56,0mm / Tiefe: 47mm / Höhe: 39mm Breite Korpus mit Bef.Laschen: 75,5mm Befestigungslasche KK ( beide SEiten je 2 Stück ) Befestigungslaschen RM Länge Mitte-Mitte 65mm / Breite Mitte-Mitte 37mm Bohrung Durchmesser an den Befestigungslaschen = 4,0mm Rastermaß Eingang Pin-1+7:    RM 30mm Rastermaß Ausgang Pin 9+13: RM 10mm Abstand Eingang zum Ausgang: RM 31mm Anschluss: Lötanschlüsse für Platine Länge ca. 4mm abverkauftes Ersatztteil, solange Vorrat reicht

18V 13VA Trafo 18V Transformator 13VA 722mA Flachtrafo 101041961  Zum direkten Einlöten in Leiterplatten. Galvanisch getrennte Wicklungen, gute Zwischenisolation, auch mit 2-Kammer-Spulenkörper. Ersetzt unter anderen auch Trafos von Marschner, Hahn... mit selber Leistung  Ideal für den Aufbau einer 24VDC Versorgung mit nur wenigen Bauteilen  Eingang / Primär: 230V 13VA Leistung Sicherheits-Netztrafo zum Einbau in gedruckte Schaltung (Platinen) Eingang / Primär: 230V 50-60Hz Leistung 13VA Ausgang / Sekundär: 18V AC 722mA = 0,72A Kurzschlußfest, max. zul. Umgebungstemparatur: 70°C, 2 Kammer-Sicherheits Spulenkörper,vergossen, Technische Daten: Output: 18Volt AC / Strom: 722mA = 0,72A Leistung: 13VA Kurzschlussfest: ja / 0551 / T40/E Leerlaufspannungsfaktor: 1,65 Abmesungen  Breite Korpus 56,0mm / Tiefe: 47mm / Höhe: 39mm Rastermaß Eingang Pin-1+7:    RM 30mm Rastermaß Ausgang Pin 9+13: RM 10mm Abstand Eingang zum Ausgang: RM 31mm Anschluss: Lötanschlüsse für Platine Länge ca. 4mm abverkauftes Ersatztteil, solange Vorrat reicht

18V 36V Trafo 2x18V Ringkerntrafo 625VA Eingangsspannung: 230V AC   ( 207-253VAC 48-60Hz )  Ringkerntrafo für Serien- oder Parallelschaltung  Ausgang 2x 18V AC Wechselspannung Der ideale Trafo um 24V DC zu erzeugen z.B. 24V DC mit 35A  Belastbarkeit  2x 17,4A  Leistung des Trafos = 625VA  Dieser Trafo mit 2x18V lässt sich auch auf 36V zusammenschalten am Ausgang Leerlaufstrom bei 230VAC = typisch 28mA  Leerlaufstrom bei 253VAC = typisch 102mA  Kernverluste typisch 3,1W  Temperaturklassen: Wickeldraht ( Primär/Sekundär) Klasse H ( 180°C) Temperaturklassen: Isolation zwischen ( Ein-Ausgang ) Klasse B ( 130°C) Temperaturklassen: Isolation der Anschlüsse Klasse A ( 105°C) Abmessungen:  Durchmesser: 135mm Höhe: 70mm Gewicht: 4,6 kg Trenntransformator = Galvanisch getrennt / Eingang zu Ausgangswicklung  Zugelassen nach EN61558 / KEMA 95.707901 / KEMA 95.707902  Eingang: 230Vac 50Hz Anschluss Farben siehe weitere Bilder  Lieferung inkl. Befestigungssatz 1 x Metallscheibe als Druckplatte, 2 x Gummiringe zur Isolation

18V Trafo Ringkerntrafo 18V Transformator mit 160VA Leistung Eingang: 230Vac 50/60Hz  +/-10% ( Einsatzbereich 207....253VAC) Galvanisch getrennt  Leistung 160VA Ausgang: 2x 18V AC Wechselspannung 2x 4,44A  Ausgangsstrom: 2x 4440mA = 4,44A Durch die zwei 18V Ausgangswicklungen kann der Trafo auch wie folgt verschaltet werden. Serienschaltung 18V+18V auf  36V mit 1x 4,44A oder  Parallelschaltung 18V mit 1x 8,88A ( siehe auch weitere Bilder )  Anschlüsse: 2x gelb = 230VAC Eingang Ausgangswicklung-1 = 18VAC Grün-Rot Ausgangswicklung-2 = 18VAC Braun-Blau Leerlaufstrom, typ. (230V): 10mA / Kernverlust, typ.: 0,97W Kupferverlust, typ. (120°C): 20,8W EN61558 Schutzart IP00 Isolationsklasse: TA40/E Durchmesser: 104mm  Höhe: ca 44mm  Gewicht: 1,76g Lieferung inkl. Befestigungssatz 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation

18V Trafo Ringkerntrafo 2x 18V mit 225VA Leistung  Eingang: 230V AC 50Hz 2 Ausgangswicklungen je 18V ( 2x 18V ) Belastbarkeit je Wicklung 6,25A ( 2x 6,25A ) Leistung / Belastbarkeit: 225VA Somit auch zusammenschaltbar auf 36V 6,25A oder zusammenschaltbar auf 18V mit 12,5A Durchmesser: 112...115mm  Höhe: 48..50mm ( siehe Zeichnung weitere Bilder )  Gewicht: 2,1kg Galvanisch getrennt Anschlüsse 200mm lang, 10mm verzinnt Prüfspannung Prim.-Sek. 4,5 kV Zugelassen nach EN61558 ( IEC61558 ) geringes Gewicht und Raumbedarf geringstes magnetisches Streufeld Lieferung inkl. Befestigungssatz Lieferung mit zwei Neoprenscheiben und einer Metallscheibe

18VAC 300VA Ringkerntrafo 2x18V oder 1x 36V Transformator für Anwendungen aller Art  Ideal für Neuaufbau oder auch als Ersatztrafo für die Steuerungstechnik, Verstärker, Baugruppen, Beleuchtungstechnik, Halogentrafo usw. Eingang: 230Vac 50/60Hz +/-10% ( 207...253VAC )  Leistung: 300VA Galvanisch getrennt Belastbarkeit 300VA = 2x 8,33A je 18V Wicklung Ausgang 2x 18VAC je 8,33A  Kann auch auf 1x 18V  16,6A verschaltet werden  Kann auch auf 1x 36V  8,33A verschaltet werden ( siehe auch weitere Bilder )  Anschlüsse: 2x gelb = 230VAC Eingang Ausgangswicklung-1 = 18VAC Grün-Rot Ausgangswicklung-2 = 18VAC Braun-Blau Leerlaufstrom, typ. (230V): 17mA / Kernverlust, typ.: 1,7W Schutzart IP00 Isolationsklasse: TA40/E Abm.: Durchmesser: 115mm / Höhe: ca. 58mm gewicht: 3,2Kg  Lieferung inkl. Befestigungssatz 1 x Metallscheibe als Druckplatte, 2 x Gummiringe zur Isolation

18V Platinentrafo mit 3,6VA Leistung  Sicherheits-Netztrafo zum Einbau in Platinen aller Art. Ideal auch für die Reparatur oder Neuaufbau  von Schaltungen aller Art. Ersetzt auch die Vorgänger Trafo-Serie mit 2.8VA, 3VA, 3.2VA, 3.3VA, 3.4VA Eingangsspannung: 230VAC typisch ( Primär ) Belastbarkeit / Leistung: bis 3,6VA Ausgangsspannung 2x18V AC Wechselstrom ( Sekundär: ) Kern ( EI38/13,6 ) vakuumvergossen Zweikammer-Spulenkörper je nach Beschaltung des Ausgangs ( Sekundärwicklung ) verwendbar als 2x 18V AC Trafo mit 2x 100mA  verwendbar als 1x 18V AC Trafo mit 1x 200mA verwendbar als 1x 36V AC Trafo mit 1x 100mA  Anschluss: Lötpins / Lötkontakte / Länge: 4,0mm  Leerlaufspannung: 2x24,9VAC ohne Belastung Schutzart IP00 vorbereitet für Geräte der Schutzklasse I / II Temperaturklasse ta 70°C/B Prüfnormen DIN EN61558-1 und -2-6 nicht kurzschlussfest Prüfspannung 4.000V ac Abmessungen siehe auch Zeichnung = weitere Bilder !  Abmessung: Breite: 40,6mm, Tiefe: 34,2mm, Höhe: 28,5mm Rastermaß: Eingang: 20mm / Ausgang: 5-10-5mm  Gewicht: 0,192Kg

Trafo 18V 555mA 10VA Platinenttrafo Netztrafo zum Einbau in gedruckte Schaltung Eingang 230V 50/60Hz  2Kammer, Spulenkörper vergossen nicht kurzschlußfest Output: 1x 18V AC Wechselspannung  Strom: 0,555A = 555mA  Leerlaufspannung: 25-28,5Vac Belastbarkeit / Leistung: 10VA  Temperaturbeständigkeitsklasse: T 50/B Abmessungen siehe auch Zeichnung weitere Bilder !  Abmessung: Breite: 50,2mm Tiefe: 42,2mm, Höhe: 34,75mm Rastermaß Eingang: 25mm ( Pin-1+Pin-6 ) Rastermaß Ausgang: 15mm ( Pin-8+Pin-11 ) Anschluss: Lötschwert 1,1x0,45mm  Gewicht: 0,30Kg

22V Ringkerntrafo 2x 22V mit 225VA Leistung  Eingang: 230V AC 50Hz ( Range 207-253VAC 48-60Hz )  2x Ausgangswicklungen je 22VAC ( 2x 22V )     Belastbarkeit je Wicklung 5,11A ( 2x 5,11A ) Leistung / Belastbarkeit des Trafos : 225VA Somit auch zusammenschaltbar auf 44V 5,11A oder zusammenschaltbar auf 22V mit 10,22A Nennspannung Usek 2x22V / Leerlauf Usek ca. 24,4V Durchmesser: 112...115mm Höhe: 48..50mm ( siehe Zeichnung weitere Bilder ) Gewicht: 2,1kg Galvanisch getrennt Anschlüsse 200mm lang, 10mm verzinnt Prüfspannung Prim.-Sek. 4,5 kV Zugelassen nach EN61558 ( IEC61558 ) geringes Gewicht und Raumbedarf geringstes magnetisches Streufeld Lieferung inkl. Befestigungssatz Lieferung mit zwei Neoprenscheiben und einer Metallscheibe Weitere technische Daten sind :  Nennspannung Usek 2x22V / Leerlauf Usek ca. 24,4V ( ca Faktor 1,1-1,12 )  Kernverluste typisch 1,3Watt  Kupferverluste typisch 21,3Watt  Temperaturklasse  Wickeldraht ( Primär & Sekundar ) Klasse H ( 180°C )  Isolation zwischen Ein- und Ausgnang Klasse B ( 130°C )  Isolation der Anschlüse Klasse A ( 105°C )  Zugelassen nach EN61558 / Kema-Nr 2060938.03 für Sicherheits-Trenntransformatoren

22VAC 300VA Ringkerntrafo 2x22V oder 1x 44V Transformator für Anwendungen aller Art  Ideal für Neuaufbau oder auch als Ersatztrafo für die Steuerungstechnik, Verstärker, Baugruppen, Beleuchtungstechnik, Halogentrafo usw. Eingang: 230Vac 50/60Hz +/-10% ( 207...253VAC )  Leistung: 300VA Galvanisch getrennt Belastbarkeit 300VA = 2x 6,82A je 22V Wicklung Ausgang 2x 22VAC je 6,82A  Kann auch auf 1x 22V  13,6A verschaltet werden  Kann auch auf 1x 44V  6,82A verschaltet werden ( siehe auch weitere Bilder )  Anschlüsse: 2x gelb = 230VAC Eingang Ausgangswicklung-1 = 22VAC Grün-Rot Ausgangswicklung-2 = 22VAC Braun-Blau Leerlaufstrom, typ. (230V): 17mA / Kernverlust, typ.: 1,7W Schutzart IP00 Isolationsklasse: TA40/E Abm.: Durchmesser: 115mm / Höhe: ca. 58mm gewicht: 3,2Kg  Lieferung inkl. Befestigungssatz 1 x Metallscheibe als Druckplatte, 2 x Gummiringe zur Isolation Ersetzt auch Trafos in Geräte der bis 300VA Leistungsklasse mit 21V, 22V, 23V AC und  41V 42V 43V 44V AC

22VAC 1000VA Ringkerntrafo 2x22V oder 1x 44V Transformator für Anwendungen aller Art   Ideal für Neuaufbau oder auch als Ersatztrafo für die Steuerungstechnik, Verstärker, Baugruppen, Beleuchtungstechnik usw.  Eingang: 230Vac 50/60Hz +/-10% ( 207...253VAC )  Leistung: 300VA Galvanisch getrennt Belastbarkeit 1000VA = 2x 22,73A je 22V Wicklung Ausgang 2x 22VAC je 22,73A  Kann auch auf 1x 22V  45,46A verschaltet werden  Kann auch auf 1x 44V  22,73A verschaltet werden ( siehe auch weitere Bilder )  Anschlüsse: 2x gelb = 230VAC Eingang Ausgangswicklung-1 = 22VAC Grün-Rot Ausgangswicklung-2 = 22VAC Braun-Blau Leerlaufstrom, typ. (230V): 38mA / Kernverlust, typ.: 4,3W Schutzart IP00 Isolationsklasse: TA40/E Abm.: Durchmesser: 160mm / Höhe: ca. 72mm Gewicht: 6,95Kg

22V Trafo 2x22V Ringkerntrafo 625VA Eingang: 230V AC Ausgang 2x 22V AC Wechselspannung je 14,2A Belastbarkeit Dieser Trafo lässt sich auch auf 44V zusammenschalten am Ausgang Durchmesser: 140mm Höhe: 70mm Gewicht: 4,6 kg Galvanisch getrennt Eingang: 230Vac 50Hz Lieferung inkl. Befestigungssatz 1 x Metallscheibe als Druckplatte, 2 x Gummiringe zur Isolation

22V Trafo Ringkerntransformator mit 160VA Leistung Eingang: 230Vac typisch 50Hz +/-10% ( 207...253VAC) Eingang zu Ausgang galvanisch getrennt  Leistung / Belastbarkeit 160VA Ausgang: 2x 22Volt AC Wechselspannung 2x 3,64A  2-Ausgangswicklungen = 4-Drähte  Ausgangsstrom: 2x 3,64A = 2x 3640mA  Erfüllt Normen EN61558 Schutzart IP00 Isolationsklasse: TA40/E Farben der Anschlußdrähte  Anschlüsse:       2x Gelb = 230VAC Eingang Ausgangswicklung-1 = 22VAC Grün-Rot Ausgangswicklung-2 = 22VAC Braun-Blau Leerlaufstrom, typ. (230V): 10mA Kernverlust, typ.: 0,97W Kupferverlust, typ. (120°C): 20,8W Durchmesser: 105mm  Höhe: ca 44mm  Gewicht: 1,7kg Lieferung inkl. Befestigungssatz 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation Zusatzinformationen :  2x 22Volt Universal Ringkern Transformator für Anwendungen aller Art  ersetzt u.a. auch die Ringkerntrafo von Polytronik 859632 mit 2x21Volt AC ( 21V-0-21V ) ersetzt u.a. auch die Ringkerntrafos andere Hersteller   mit 2x23Volt AC ( 23V-0-23V ) Ideal für Neuaufbnau oder auch als Ersatztrafo für die Steuerungstechnik, auch oft eingesetzt in Garagentor-Steuerungen, Verstärker, Baugruppen der Beleuchtungstechnik usw.   Ausgang: 4 x 200mm Drähte für die 2 Wicklungen (2x24V)  Nebeninformation: Es können auch 2 Ausgangsdrähte zusammen geschaltet werden z.B.  Mögliche Beschaltungen ( siehe auch weitere Bilder )  160VA mit 1x 22Volt AC mit max 1x 7,27A  160VA mit 2x 22Volt AC mit max 2x 3,64A  160VA mit 1x 44Volt AC mit max 1x 3,64A  160VA 22V--0V--22V 160VA 21V--0V--21V

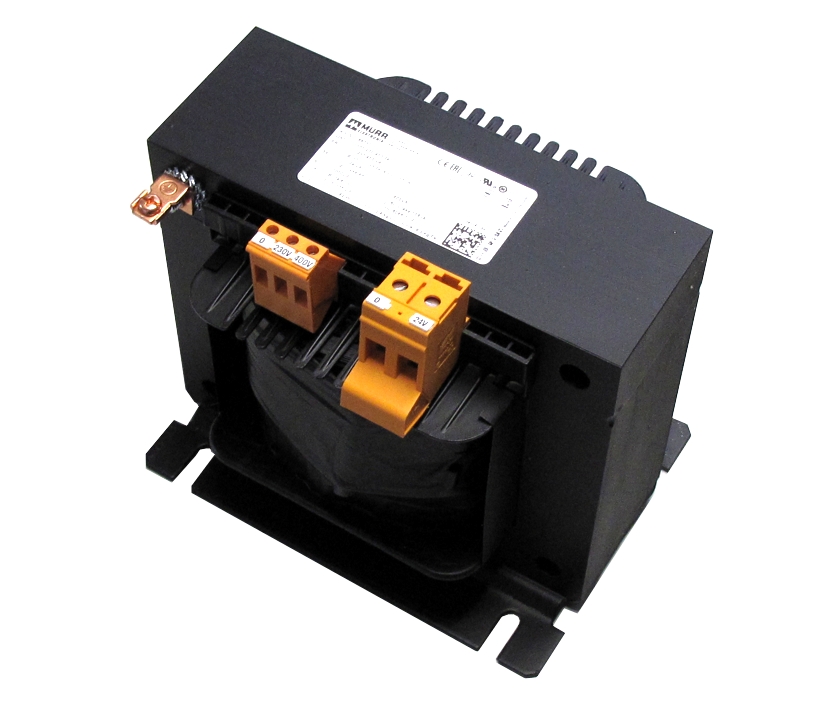

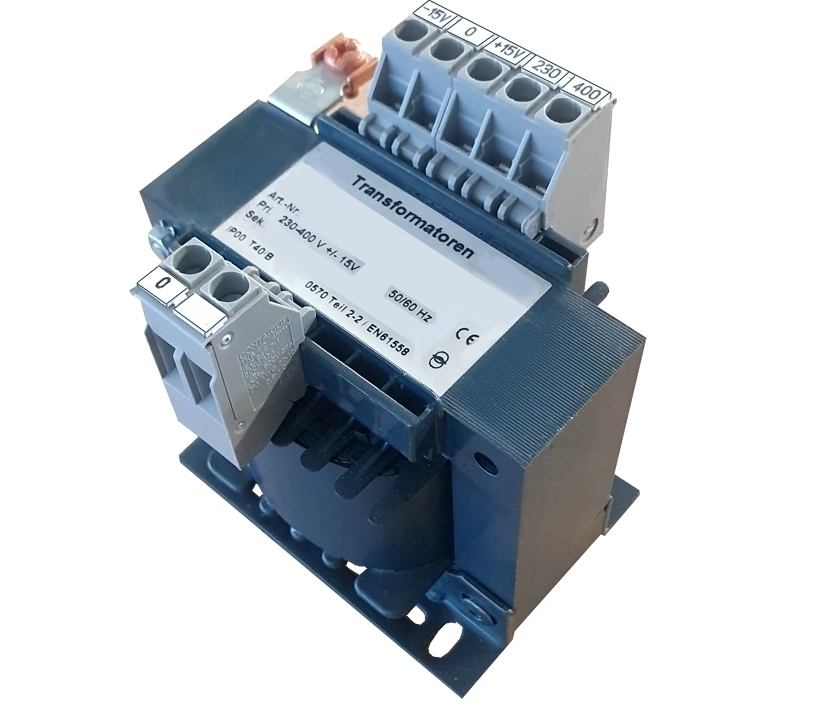

24VAC Trafo mit 160VA Leistung Schraubklemmen in offener Bauform Trafo mit galvanischen Trennung Eingang: 230V oder 400V 50/60Hz Ausgang: 24V AC Wechselstrom max. 6,66A Belastbarkeit bis 160VA Galvanische Trennung Metallwinkel EN61558 Schutz nach EN60529 Isolierklasse: T40/B Ausgeführt als Trenn-Transformator Ja Ausgeführt als Spar-Transformator Nein Einphasen-Transformator Langlochbefestigung und schnappbar auf Tragschiene bzw. Hutschiene TS35 Schutzart: IP20 Abm.: B: 96mm T:106mm H:101mm Gewicht: 2,78kg

24V DC Netzgerät mit Schraubklemmen Gleichspannungsnetzteil. Eingang: 230V oder 400Vac Wechselstrom. Einsatz z.B.  24V Steuerungen aller Art, Schaltschrankbau, Maschinenbau usw.  Technische Daten: Einphasen Netzteil Gleichspannungs-Transformator bzw. Steuertransformator Schutzart: IP20  SELV Leistungsabgabe: 24-36Watt je nach Eingangsspannung Primär Eingang: 400 Volt oder 230V 50/60Hz Eingangsspannung umklemmbar +/- 15V Eingang: 230VAC ( Range 196V-264VAC ) oder 400VAC ( Range 340V-460V ) Sekundär Ausgang: 24V DC Gleichspannung ( nicht stabilisiert )  Belastbarkeit 24W 1,0A = 1000mA bei Eingang 230VAC  Belastbarkeit 36W 1,5A = 1500mA bei Eingang 400VAC  Mindeslast Nein ( 0-1A oder 0-1,5A )  Ausgangsbeschaltung VDR / Siebelko / LED  Ausgangsspannung einstellbar = Nein Ausgangsspannung stabilisiert = Nein  Leerlaufspannung ca. 27-28V unter Belastung meist 24,8V DC  Durch den +/-15VAC primär Eingangsklemmen kann die Ausgangsspannung an ihre Netzversorgung angepaßt werden siehe auch Schaltplan weitere Bilder  Steckbare Ausgangssicherung: Ja 3A Flachstecksicherung ( ATC Lila )  Kurzschlussfest Nein ( da Sicherung integriert )  Effektive Restwelligkeit < 5% Kontroll LED Ja Schlüssellochbefestigung Trafo in offener Bauform mit Schraubklemmen Galvanischen Trennung und Metallwinkel Ausgeführt als Trenn-Transformator Ja ( Galvanisch getrennt Eingang-Ausgang )  Ausgeführt als Spar-Transformator Nein Schutzleiterklemme Ja Tragschienenmontage möglich Nein Normen: EN61558-2-6, EN62041 category I, EN55011B, EN61000-3-2 Temperatureinsatzbereich -20....+60°C  Abmessungen: B: 78mm T: 120mm H: 64mm ( siehe auch weitere Bilder Zeichnung )  Gewicht: 1,2kg Ersatzsicherung Bst Nr 31-842-00225 = 3A Flachstecksicherung ( ATC Lila )

24V DC Netzgerät mit Schraubklemmen Gleichspannungsnetzteil. Eingang: 230V oder 400Vac Wechselstrom. Einsatz z.B.  24V Steuerungen aller Art, Schaltschrankbau, Maschinenbau usw.   Technische Daten:  Einphasen Netzteil Gleichspannungs-Transformator bzw. Steuertransformator Schutzart: IP20 SELV Leistungsabgabe: 120-144Watt je nach Eingangsspannung Primär Eingang: 400 Volt oder 230V 50/60Hz Eingangsspannung umklemmbar +/- 15V Eingang: 230VAC ( Range 196V-264VAC ) oder 400VAC ( Range 340V-460V ) Sekundär Ausgang: 24V DC Gleichspannung Belastbarkeit 120W max 5,0A = 5000mA bei Eingang 230VAC  Belastbarkeit 144W max 6,0A = 6000mA bei Eingang 400VAC  Mindeslast Nein ( 0-5,0A oder 0-6,0A )  Ausgangsbeschaltung VDR / Siebelko / LED  Ausgangsspannung einstellbar Nein Steckbare Ausgangssicherung: Ja 10A Flachstecksicherung ( ATC Rot )  Kurzschlussfest Nein ( da Sicherung integriert )  Effektive Restwelligkeit < 5% Kontroll LED Ja Schlüssellochbefestigung Trafo in offener Bauform mit Schraubklemmen Galvanischen Trennung und Metallwinkel Ausgeführt als Trenn-Transformator Ja ( Galvanisch getrennt Eingang-Ausgang )  Ausgeführt als Spar-Transformator Nein Schutzleiterklemme Ja Tragschienenmontage möglich Nein Normen: EN61558-2-6, EN62041 category I, EN55011B, EN61000-3-2 Temperatureinsatzbereich -20....+60°C  Abmessungen: B: 96mm T: 136mm H: 95mm ( siehe auch weitere Bilder Zeichnung )  Gewicht: 2,95kg Ersatzsicherung Bst Nr 31-842-00228 = 10A Flachstecksicherung ( ATC Rot )

24V DC Netzgerät mit Schraubklemmen Gleichspannungsnetzteil. Eingang: 230V oder 400Vac Wechselstrom. Einsatz z.B.  24V Steuerungen aller Art, Schaltschrankbau, Maschinenbau usw.   Technische Daten:  Einphasen Netzteil Gleichspannungs-Transformator bzw. Steuertransformator Schutzart: IP20 SELV Leistungsabgabe: 180-216Watt je nach Eingangsspannung Primär Eingang: 400Volt oder 230V 50/60Hz Eingangsspannung umklemmbar +/- 15V Eingang: 230VAC ( Range 196V-264VAC ) oder 400VAC ( Range 340V-460V ) Sekundär Ausgang: 24V DC Gleichspannung Belastbarkeit 180W max 7,5A = 7500mA bei Eingang 230VAC  Belastbarkeit 216W max 9,0A = 9000mA bei Eingang 400VAC  Mindeslast Nein ( 0-7,5A oder 0-9,0A )  Ausgangsbeschaltung VDR / Siebelko / LED  Stabilisierung Nein Siebelko Ausgangsspannung einstellbar Nein Steckbare Ausgangssicherung: Ja 15A Flachstecksicherung ( ATC hellblau )  Kurzschlussfest Nein ( da Sicherung integriert )  Effektive Restwelligkeit < 5% Kontroll LED Ja Schlüssellochbefestigung Trafo in offener Bauform mit Schraubklemmen Galvanischen Trennung und Metallwinkel Ausgeführt als Trenn-Transformator Ja ( Galvanisch getrennt Eingang-Ausgang )  Ausgeführt als Spar-Transformator Nein Schutzleiterklemme Ja Tragschienenmontage möglich Nein Normen: EN61558-2-6, EN62041 category I, EN55011B, EN61000-3-2 Temperatureinsatzbereich -20....+60°C  Abmessungen: B: 105mm T: 150,5mm H: 103mm ( siehe auch weitere Bilder Zeichnung )  Gewicht: 5,60kg Ersatzsicherung Bst Nr 31-842-00229 = 15A Flachstecksicherung ( ATC Blau-Hellblau )

24V DC Netzgerät mit Schraubklemmen Gleichspannungsnetzteil. Eingang: 230V oder 400Vac Wechselstrom. Einsatz z.B.  24V Steuerungen aller Art, Schaltschrankbau, Maschinenbau usw.   Technische Daten:  Einphasen Netzteil Gleichspannungs-Transformator bzw. Steuertransformator Schutzart: IP20 SELV Leistungsabgabe: 240-288Watt je nach Eingangsspannung Primär Eingang: 400Volt oder 230V 50/60Hz Eingangsspannung umklemmbar +/- 15V Eingang: 230VAC ( Range 196V-264VAC ) oder 400VAC ( Range 340V-460V ) Sekundär Ausgang: 24V DC Gleichspannung Belastbarkeit 240W max 10A = 10.000mA bei Eingang 230VAC  Belastbarkeit 216W max 12A = 12.000mA bei Eingang 400VAC  Mindeslast Nein ( 0-10A oder 0-12A )  Ausgangsbeschaltung VDR / Siebelko / LED  Stabilisierung Nein Siebelko Ausgangsspannung einstellbar Nein Steckbare Ausgangssicherung: Ja 20A Flachstecksicherung ( ATC gelb )  Kurzschlussfest Nein ( da Sicherung integriert )  Effektive Restwelligkeit < 5% eff-rms Kontroll LED Ja Schlüssellochbefestigung Trafo in offener Bauform mit Schraubklemmen Galvanischen Trennung und Metallwinkel Ausgeführt als Trenn-Transformator Ja ( Galvanisch getrennt Eingang-Ausgang )  Ausgeführt als Spar-Transformator Nein Schutzleiterklemme Ja Tragschienenmontage möglich Nein Normen: EN61558-2-6, EN62041 category I, EN55011B, EN61000-3-2 Temperatureinsatzbereich -20....+60°C  Abmessungen: B: 120mm T: 160mm H: 112,5mm ( siehe auch weitere Bilder Zeichnung )  Gewicht: 6,20kg Ersatzsicherung Bst Nr 31-842-00230 = 20A Flachstecksicherung ( ATC Gelb )
