12V Trafo Platinentrafo zum Einbau in Platinen bzw. Leiterplatten  Eingang Primär: 220/230VAC 50Hz Sekundär: 1 x 12V max 80-100mA 2 Kammer Spulenkörper vergossen Output nenn: 12VAC Output-Impendanz: 119-Ohm Leerlaufspannung: 14,2V Strom: max 100mA Leistung: 1VA Abm.: Breite: 32,4mm Tiefe: 27,5mm Höhe: 26mm Rastermaß Eingang: 15,5mm Rastermaß Ausgang: 10mm Anschluss Löt-Printanschluss ** abverkauftes Ersatztteil, Posten GHC1009512solange Vorrat reicht !

12VAC Trafo 1,8VA 12V Netztrafo zum Einbau in gedruckte Schaltung ( Platinen )  Primär: 220/230V 1,8VA kurzschlußfest max. zulässige Umgebungstemparatur: 70°C 2 Kammer, Spulenkörper,vergossen Prüfspannung 4000V AC Leerlaufspannungsfaktor 1,65 Output: 1x 12VAC Leerlaufspannungsfaktor: 1,65 Strom: 150mA Leistung: 1,8VA Abm.: Breite: 32,0mm, Tiefe: 26,9 mm, Höhe: 26,9mm Rastermaß Eingang: 20mm Rastermaß Ausgang: 10mm Anschluss: Printanschluss

12V Platinentrafo mit 3,6VA Leistung  Sicherheits-Netztrafo zum Einbau in Platinen aller Art. Ideal auch für die Reparatur oder Neuaufbau  von Schaltungen aller Art. Ersetzt auch die Vorgänger Trafo-Serie mit 2.8VA, 3VA, 3.2VA, 3.3VA, 3.4VA Eingangsspannung: 230VAC typisch ( Primär ) Belastbarkeit / Leistung: bis 3,6VA Ausgangsspannung 1x12V AC Wechselstrom ( Sekundär: ) Kern ( EI38/13,6 ) vakuumvergossen Zweikammer-Spulenkörper verwendbar als 1x12V AC Trafo mit 1x 300mA Anschluss: Lötpins / Lötkontakte / Länge: 4,0mm  Leerlaufspannung: 16,7VAC ohne Belastung Schutzart IP00 vorbereitet für Geräte der Schutzklasse I / II Temperaturklasse ta 70°C/B Prüfnormen DIN EN61558-1 und -2-6 nicht kurzschlussfest Prüfspannung 4.000V ac Abmessungen siehe auch Zeichnung = weitere Bilder !  Abmessung: Breite: 40,6mm, Tiefe: 34,2mm, Höhe: 28,5mm Rastermaß: Eingang: 20mm / Ausgang: 10mm  Gewicht: 0,192Kg

12VAC Trafo 4,8Va Netztrafo zum Einbau in gedruckte Schaltung Primär: 230V 4,8VA, (EI42/14,8), 2Kammer, Spulenkörper, vakuumvergossen nicht kurzschlussfest max. zulässige Umgebungstemperatur: 80°C Output: 12VAC Strom: 400mA Leerlaufspannung: 15,6Vac Leistung: 4,8VA Abmessung: Breite: 44,8mm, Tiefe: 37,8mm, Höhe: 32,4mm Rastermaß Eingang: 20mm Rastermaß Ausgang: 10mm Anschluss: Lötschwert 1,1x0,45mm

Trafo 12V 1333mA 16VA Platinenttrafo Netztrafo zum Einbau in gedruckte Schaltung Eingang 230V 50/60Hz  2Kammer, Spulenkörper vergossen nicht kurzschlußfest Output: 1x12V AC Wechselspannung  Strom: 1,333A = 1333mA  Leerlaufspannung: 15-19Vac Belastbarkeit / Leistung: 16VA  Temperaturbeständigkeitsklasse: T 50/B Abmessungen siehe auch Zeichnung weitere Bilder !  Abmessung: Breite: 56,2mm Tiefe: 47,5mm, Höhe: 38,75mm Rastermaß Eingang: 30mm ( Pin-1+Pin-7 ) Rastermaß Ausgang: 20mm ( Pin-9+Pin-13 ) Anschluss: Lötschwert 1,1x0,45mm  Gewicht: 0,36Kg

2x12VAC Trafo mit 1,8VA Leistung Sicherheits-Netztrafo zum Einbau in gedruckte Schaltung ( Platinentrafo )  Eingang / Primär: 230VAC typisch ( 220-240VAC 50/60Hz )  Ausgang / Sekundär: 2x12V AC 2x 75mA Verwendbar auch als 24V 75mA ( 2x12V Serie) oder als 12V 150mA ( siehe weitere Bilder ) Leistung Belastbarkeit max: 1,8VA  2 Kammer-Sicherheits Spulenkörper,vergossen Prüfspannung 4000V AC Leerlaufspannungsfaktor 1,65V Output: 2x12VAC Leerlaufspannung: 19,8V Strom max: 2x75mA Leistung: 1,8VA Kurzschlussfest: ja unbedingt kurzschlussfest Norm EN 61558  vorbereitet für Geräte der Schutzklasse II vakuumvergossen Schutzart IP00 Temperaturklasse: ta 70°/B  Prüfspannung: 4000V Abmessungen ( siehe auch Zeichnung weitere Bilder )  Breite: 32,0mm, Tiefe: 26,9 mm, Höhe: 26,9mm Rastermaß Eingang: 20mm Rastermaß Ausgang: 5-10-5mm Anschluss: Printanschluss Zusatzfinformation: ersetzt den Vorgänger mit 1,5VA Leistung. Pinlayout identisch

12V Platinentrafo mit 3,6VA Leistung  Sicherheits-Netztrafo zum Einbau in Platinen aller Art. Ideal auch für die Reparatur oder Neuaufbau  von Schaltungen aller Art. Ersetzt auch die Vorgänger Trafo-Serie mit 2.8VA, 3VA, 3.2VA, 3.3VA, 3.4VA Eingangsspannung: 230VAC typisch ( Primär ) Belastbarkeit / Leistung: bis 3,6VA Ausgangsspannung 2x12V AC Wechselstrom ( Sekundär: ) Kern ( EI38/13,6 ) vakuumvergossen Zweikammer-Spulenkörper je nach Beschaltung des Ausgangs ( Sekundärwicklung ) verwendbar als 2x12V AC Trafo mit 2x 150mA  verwendbar als 1x12V AC Trafo mit 1x 300mA verwendbar als 1x24V AC Trafo mit 1x 150mA  Anschluss: Lötpins / Lötkontakte / Länge: 4,0mm  Leerlaufspannung: 2x16,7VAC ohne Belastung Schutzart IP00 vorbereitet für Geräte der Schutzklasse I / II Temperaturklasse ta 70°C/B Prüfnormen DIN EN61558-1 und -2-6 nicht kurzschlussfest Prüfspannung 4.000V ac Abmessungen siehe auch Zeichnung = weitere Bilder !  Abmessung: Breite: 40,6mm, Tiefe: 34,2mm, Höhe: 28,5mm Rastermaß: Eingang: 20mm / Ausgang: 5-10-5mm  Gewicht: 0,192Kg

Trafo 12V 700mA 10VA Printtrafo Netztrafo zum Einbau in gedruckte Schaltung Eingang 230V 10VA 700mA 2Kammer, Spulenkörper vakuumvergossen nicht kurzschlußfest max. zulässige Umgebungstemperatur: 80°C Output: 1x12V AC Strom: 0,70A Leerlaufspannung: 15,4Vac Leistung: 10VA  Abmessung: Breite: 50,2mm mit Befestigungslaschen: 69,2mm  Tiefe: 42,2mm, Höhe: 34,4mm Rastermaß Eingang: 25mm  Rastermaß Ausgang: 15mm Anschluss: Lötschwert 1,1x0,45mm  Gewicht: 0,3Kg

Trafo 12V 833mA 10VA Platinenttrafo Netztrafo zum Einbau in gedruckte Schaltung Eingang 230V 50/60Hz  2Kammer, Spulenkörper vergossen nicht kurzschlußfest Output: 1x12V AC Wechselspannung  Strom: 0,833A = 833mA  Leerlaufspannung: 15-19Vac Belastbarkeit / Leistung: 10VA  Temperaturbeständigkeitsklasse: T 50/B Abmessungen siehe auch Zeichnung weitere Bilder !  Abmessung: Breite: 50,2mm Tiefe: 42,2mm, Höhe: 34,75mm Rastermaß Eingang: 25mm ( Pin-1+Pin-6 ) Rastermaß Ausgang: 15mm ( Pin-8+Pin-11 ) Anschluss: Lötschwert 1,1x0,45mm  Gewicht: 0,30Kg

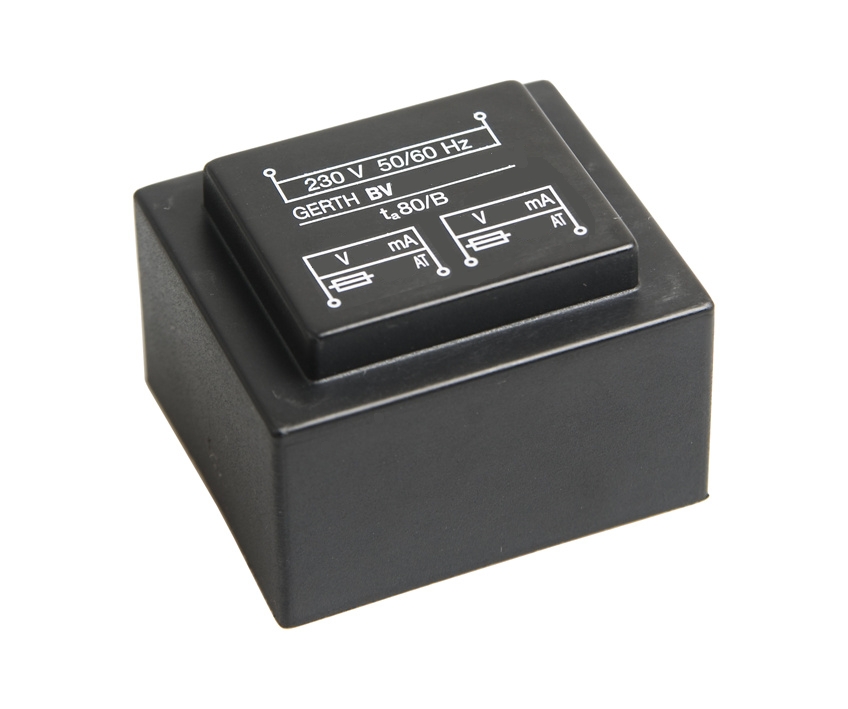

15V Platinentrafo mit 3,6VA Leistung  Sicherheits-Netztrafo zum Einbau in Platinen aller Art. Ideal auch für die Reparatur oder Neuaufbau  von Schaltungen aller Art. Ersetzt auch die Vorgänger Trafo-Serie mit 2.8VA, 3VA, 3.2VA, 3.3VA, 3.4VA Eingangsspannung: 230VAC typisch ( Primär ) Belastbarkeit / Leistung: bis 3,6VA Ausgangsspannung 2x15V AC Wechselstrom ( Sekundär: ) Kern ( EI38/13,6 ) vakuumvergossen Zweikammer-Spulenkörper je nach Beschaltung des Ausgangs ( Sekundärwicklung ) verwendbar als 2x15V AC Trafo mit 2x 120mA  verwendbar als 1x15V AC Trafo mit 1x 240mA verwendbar als 1x30V AC Trafo mit 1x 120mA  Anschluss: Lötpins / Lötkontakte / Länge: 4,0mm  Leerlaufspannung: 2x20,9VAC ohne Belastung Schutzart IP00 vorbereitet für Geräte der Schutzklasse I / II Temperaturklasse ta 70°C/B Prüfnormen DIN EN61558-1 und -2-6 nicht kurzschlussfest Prüfspannung 4.000V ac Abmessungen siehe auch Zeichnung = weitere Bilder !  Abmessung: Breite: 40,6mm, Tiefe: 34,2mm, Höhe: 28,5mm Rastermaß: Eingang: 20mm / Ausgang: 5-10-5mm  Gewicht: 0,192Kg

Trafo 15V 667mA 10VA Platinenttrafo Netztrafo zum Einbau in gedruckte Schaltung Eingang 230V 50/60Hz  2Kammer, Spulenkörper vergossen nicht kurzschlußfest Output: 1x 15V AC Wechselspannung  Strom: 0,667A = 667mA  Leerlaufspannung: 21-24Vac Belastbarkeit / Leistung: 10VA  Temperaturbeständigkeitsklasse: T 50/B Abmessungen siehe auch Zeichnung weitere Bilder !  Abmessung: Breite: 50,2mm Tiefe: 42,2mm, Höhe: 34,75mm Rastermaß Eingang: 25mm ( Pin-1+Pin-6 ) Rastermaß Ausgang: 15mm ( Pin-8+Pin-11 ) Anschluss: Lötschwert 1,1x0,45mm  Gewicht: 0,30Kg

18V 13VA Trafo 18V Transformator 13VA 722mA Flachtrafo 101041961  Zum direkten Einlöten in Leiterplatten. Galvanisch getrennte Wicklungen, gute Zwischenisolation, auch mit 2-Kammer-Spulenkörper. Ersetzt unter anderen auch Trafos von Marschner, Hahn... mit selber Leistung  Eingang / Primär: 230V 13VA Leistung Sicherheits-Netztrafo z. Einbau in gedruckte Schaltung (Platinen) Eingang / Primär: 230V 50-60Hz Leistung 13VA Ausgang / Sekundär: 18V AC 722mA = 0,72A Kurzschlußfest, max. zul. Umgebungstemparatur: 70°C, 2 Kammer-Sicherheits Spulenkörper,vergossen, Technische Daten: Output: 18Volt AC / Strom: 722mA = 0,72A Leistung: 13VA Kurzschlussfest: ja / 0551 / T40/E Leerlaufspannungsfaktor: 1,65 Abmesungen siehe auch weitere Bilder  Breite Korpus ohne Laschen: 56,0mm / Tiefe: 47mm / Höhe: 39mm Breite Korpus mit Bef.Laschen: 75,5mm Befestigungslasche KK ( beide SEiten je 2 Stück ) Befestigungslaschen RM Länge Mitte-Mitte 65mm / Breite Mitte-Mitte 37mm Bohrung Durchmesser an den Befestigungslaschen = 4,0mm Rastermaß Eingang Pin-1+7:    RM 30mm Rastermaß Ausgang Pin 9+13: RM 10mm Abstand Eingang zum Ausgang: RM 31mm Anschluss: Lötanschlüsse für Platine Länge ca. 4mm abverkauftes Ersatztteil, solange Vorrat reicht

18V 13VA Trafo 18V Transformator 13VA 722mA Flachtrafo 101041961  Zum direkten Einlöten in Leiterplatten. Galvanisch getrennte Wicklungen, gute Zwischenisolation, auch mit 2-Kammer-Spulenkörper. Ersetzt unter anderen auch Trafos von Marschner, Hahn... mit selber Leistung  Ideal für den Aufbau einer 24VDC Versorgung mit nur wenigen Bauteilen  Eingang / Primär: 230V 13VA Leistung Sicherheits-Netztrafo zum Einbau in gedruckte Schaltung (Platinen) Eingang / Primär: 230V 50-60Hz Leistung 13VA Ausgang / Sekundär: 18V AC 722mA = 0,72A Kurzschlußfest, max. zul. Umgebungstemparatur: 70°C, 2 Kammer-Sicherheits Spulenkörper,vergossen, Technische Daten: Output: 18Volt AC / Strom: 722mA = 0,72A Leistung: 13VA Kurzschlussfest: ja / 0551 / T40/E Leerlaufspannungsfaktor: 1,65 Abmesungen  Breite Korpus 56,0mm / Tiefe: 47mm / Höhe: 39mm Rastermaß Eingang Pin-1+7:    RM 30mm Rastermaß Ausgang Pin 9+13: RM 10mm Abstand Eingang zum Ausgang: RM 31mm Anschluss: Lötanschlüsse für Platine Länge ca. 4mm abverkauftes Ersatztteil, solange Vorrat reicht

18V Platinentrafo mit 3,6VA Leistung  Sicherheits-Netztrafo zum Einbau in Platinen aller Art. Ideal auch für die Reparatur oder Neuaufbau  von Schaltungen aller Art. Ersetzt auch die Vorgänger Trafo-Serie mit 2.8VA, 3VA, 3.2VA, 3.3VA, 3.4VA Eingangsspannung: 230VAC typisch ( Primär ) Belastbarkeit / Leistung: bis 3,6VA Ausgangsspannung 2x18V AC Wechselstrom ( Sekundär: ) Kern ( EI38/13,6 ) vakuumvergossen Zweikammer-Spulenkörper je nach Beschaltung des Ausgangs ( Sekundärwicklung ) verwendbar als 2x 18V AC Trafo mit 2x 100mA  verwendbar als 1x 18V AC Trafo mit 1x 200mA verwendbar als 1x 36V AC Trafo mit 1x 100mA  Anschluss: Lötpins / Lötkontakte / Länge: 4,0mm  Leerlaufspannung: 2x24,9VAC ohne Belastung Schutzart IP00 vorbereitet für Geräte der Schutzklasse I / II Temperaturklasse ta 70°C/B Prüfnormen DIN EN61558-1 und -2-6 nicht kurzschlussfest Prüfspannung 4.000V ac Abmessungen siehe auch Zeichnung = weitere Bilder !  Abmessung: Breite: 40,6mm, Tiefe: 34,2mm, Höhe: 28,5mm Rastermaß: Eingang: 20mm / Ausgang: 5-10-5mm  Gewicht: 0,192Kg

Trafo 18V 555mA 10VA Platinenttrafo Netztrafo zum Einbau in gedruckte Schaltung Eingang 230V 50/60Hz  2Kammer, Spulenkörper vergossen nicht kurzschlußfest Output: 1x 18V AC Wechselspannung  Strom: 0,555A = 555mA  Leerlaufspannung: 25-28,5Vac Belastbarkeit / Leistung: 10VA  Temperaturbeständigkeitsklasse: T 50/B Abmessungen siehe auch Zeichnung weitere Bilder !  Abmessung: Breite: 50,2mm Tiefe: 42,2mm, Höhe: 34,75mm Rastermaß Eingang: 25mm ( Pin-1+Pin-6 ) Rastermaß Ausgang: 15mm ( Pin-8+Pin-11 ) Anschluss: Lötschwert 1,1x0,45mm  Gewicht: 0,30Kg

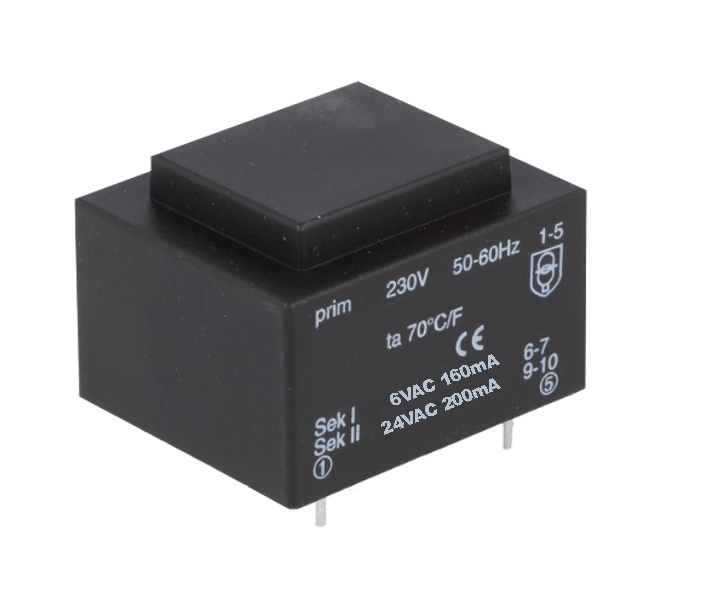

Sondertrafo Platinentrafo mit 1x24VAC und 1x 6VAC Wicklung Netztrafo für den einbau in Platinen ... Steuerungen.. gedruckte Schaltung. Typisch z.B. Elsner WS10 WS20 Wintegartensteuerung und ähnliche Steuerungen. Ersetzt unter anderem Platinentranformator Hahn V13494 und etliche mehr mit selben Werten ..  Typisches Ersatzteil Sondertrafo aus spezieller Fertigung für Steuerungen aller Art ...  Technische Daten: Platinentrafo Kern EI42/14,8 Eingang ( Primär ): 230VAC 50/60Hz = Pin-1+5 Sekundärwicklung-1 = 6Vac 160mA Pin-6+7 Sekundärwicklung-2 = 24Vac 200mA Pin-9+10 Sicherheits-Netztransformator nach EN61558-2-6 / IEC61588-2-6 ... usw.  2-Kammer-Sicherheits Spulenkörper Vakuumvergossen Isolierstoffklasse: B  Schutzgrad: IP00 / Schutzklasse: II / Prüfspannung: 4000VAC RoHS: Ja / Zweikammer-Sicherheitswicklung Temperaturklasse ta 70°C/B  mit Temperatursicherung TS: 145°C nach EN60127-2/3 ( Normblatt-3 ) Eingang-1 = Prim.: Pin 1+5 = 230VAC  Ausgang-1 = Sek1.: Pin 6+7 = 6VAC 160mA 0,96VA Ausgang-1 = Sek2.: Pin 9+10 = 24VAC 200mA 4,8VA Abmessungen siehe auch Zeichnung weitere Bilder     Breite: 44,8mm / Tiefe: 37,8mm / Höhe: 32,4mm  Anschluss zum einlöten in Platine über Löstifte: DM: 0,8mm / Länge: 5-6mm  RM = Rastermaß für Eingang 230VAC RM: 25mm           Abstand Primär zu Sekundär: 25mm RM = Rastermaß für Ausgang: 5 - 15 - 5mm          ( SEC-1 = 5mm = 6VAC / Abstand: 15mm / SEC-2 = 5mm = 24VAC ) Gewicht: 0,2Kg

24VAC Trafo Printrafo 1,8VA Netztrafo z. Einbau in gedruckte Schaltung ( Platine )  Primär: 230V 1,8VA Sekundär: 24Vac 75mA Kurzschlußfest max. zulässige Umgebungstemparatur: 70°C 2 Kammer, Spulenkörper,vergossen, Output: 24VAC Leerlaufspannungsfaktor: 1,65 Strom: 75mA Leistung: 1,8VA Abmessungen: Breite: 32,2mm / Tiefe: 26,9 mm / Höhe: 26,7mm / Siehe auch weitere Bilder Zeichnung  Rastermaß Eingang: 20mm Rastermaß Ausgang: 10mm Anschluss: Löt- bzw. Printanschluss Normen: EN61558 ....  unbedingt kurzschlussfest Kurzschlussfest: ja / Temperaturklasse: ta 70°/B Kerntyp EI30 / 15,5 Schutzklasse: II / Schutzart: IP00  Prüfspannung: 4000V

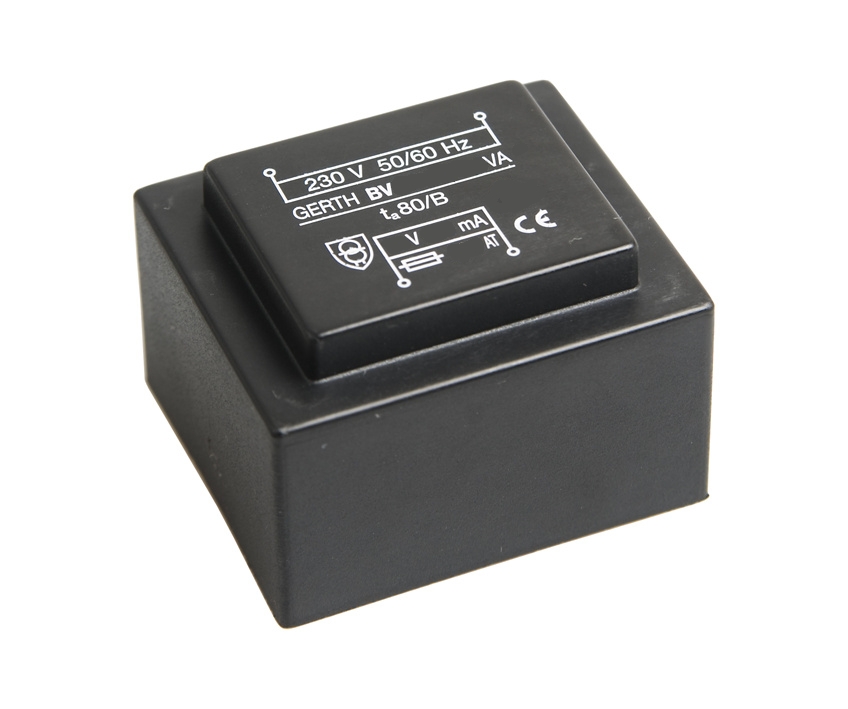

24V Platinentrafo mit 3,6VA Leistung  Sicherheits-Netztrafo zum Einbau in Platinen aller Art. Ideal auch für die Reparatur oder Neuaufbau  von Schaltungen aller Art. Ersetzt auch die Vorgänger Trafo-Serie mit 2.8VA, 3VA, 3.2VA, 3.3VA, 3.4VA Eingangsspannung: 230VAC typisch ( Primär ) Belastbarkeit / Leistung: bis 3,6VA Ausgangsspannung 1x24V AC Wechselstrom ( Sekundär: ) Kern ( EI38/13,6 ) vakuumvergossen Zweikammer-Spulenkörper verwendbar als 1x24V AC Trafo mit 1x 150mA Anschluss: Lötpins / Lötkontakte / Länge: 4,0mm  Leerlaufspannung: 33,4VAC ohne Belastung Schutzart IP00 vorbereitet für Geräte der Schutzklasse I / II Temperaturklasse ta 70°C/B Prüfnormen DIN EN61558-1 und -2-6 nicht kurzschlussfest Prüfspannung 4.000V ac Abmessungen siehe auch Zeichnung = weitere Bilder !  Abmessung: Breite: 40,6mm, Tiefe: 34,2mm, Höhe: 28,5mm Rastermaß: Eingang: 20mm / Ausgang: 10mm  Gewicht: 0,192Kg

24VAC Trafo 1,8VA für die Platine Ersatztrafo Netztrafo zum Einbau in gedruckte Schaltung Primär: 230V 1,8VA kurzschlußfest 2 Kammer, Spulenkörper,vergossen Leerlaufspannungsfaktor 1,65 Output: 2x24VAC Leerlaufspannung: 39,6V  Strom: 2x37mA Leistung: 1,8VA Abmessung: Breite: 32,0mm, Tiefe: 26,9 mm, Höhe: 26,7mm, Rastermaß Eingang: 20mm Rastermaß Ausgang: 5-10-5mm Anschluss: Printanschluss

24V Platinentrafo mit 3,6VA Leistung  Sicherheits-Netztrafo zum Einbau in Platinen aller Art. Ideal auch für die Reparatur oder Neuaufbau  von Schaltungen aller Art. Ersetzt auch die Vorgänger Trafo-Serie mit 2.8VA, 3VA, 3.2VA, 3.3VA, 3.4VA Eingangsspannung: 230VAC typisch ( Primär ) Belastbarkeit / Leistung: bis 3,6VA Ausgangsspannung 2x24V AC Wechselstrom ( Sekundär: ) Kern ( EI38/13,6 ) vakuumvergossen Zweikammer-Spulenkörper je nach Beschaltung des Ausgangs ( Sekundärwicklung ) verwendbar als 2x 24V AC Trafo mit 2x 75mA  verwendbar als 1x 24V AC Trafo mit 1x 150mA verwendbar als 1x 48V AC Trafo mit 1x 75mA  Anschluss: Lötpins / Lötkontakte / Länge: 4,0mm  Leerlaufspannung: 2x33,4VAC ohne Belastung Schutzart IP00 vorbereitet für Geräte der Schutzklasse I / II Temperaturklasse ta 70°C/B Prüfnormen DIN EN61558-1 und -2-6 nicht kurzschlussfest Prüfspannung 4.000V ac Abmessungen siehe auch Zeichnung = weitere Bilder !  Abmessung: Breite: 40,6mm, Tiefe: 34,2mm, Höhe: 28,5mm Rastermaß: Eingang: 20mm / Ausgang: 5-10-5mm  Gewicht: 0,192Kg

Trafo 24V 417mA 10VA Platinenttrafo Netztrafo zum Einbau in gedruckte Schaltung Eingang 230V 50/60Hz  2Kammer, Spulenkörper vergossen nicht kurzschlußfest Output: 1x 24V AC Wechselspannung  Strom: 0,417A = 417mA  Leerlaufspannung: 33-38Vac Belastbarkeit / Leistung: 10VA  Temperaturbeständigkeitsklasse: T 50/B Abmessungen siehe auch Zeichnung weitere Bilder !  Abmessung: Breite: 50,2mm Tiefe: 42,2mm, Höhe: 34,75mm Rastermaß Eingang: 25mm ( Pin-1+Pin-6 ) Rastermaß Ausgang: 15mm ( Pin-8+Pin-11 ) Anschluss: Lötschwert 1,1x0,45mm  Gewicht: 0,20Kg

Trafo 24V 667mA 16VA Platinenttrafo Netztrafo zum Einbau in gedruckte Schaltung Eingang 230V 50/60Hz  2Kammer, Spulenkörper vergossen nicht kurzschlußfest Output: 1x24V AC Wechselspannung  Strom: 0,667A = 667mA  Leerlaufspannung: 33-38Vac Belastbarkeit / Leistung: 16VA  Temperaturbeständigkeitsklasse: T 50/B Abmessungen siehe auch Zeichnung weitere Bilder !  Abmessung: Breite: 56,2mm Tiefe: 47,5mm, Höhe: 38,75mm Rastermaß Eingang: 30mm ( Pin-1+Pin-7 ) Rastermaß Ausgang: 20mm ( Pin-9+Pin-13 ) Anschluss: Lötschwert 1,1x0,45mm  Gewicht: 0,36Kg

Trafo 2x12V 2x417mA 10VA Platinenttrafo Netztrafo zum Einbau in gedruckte Schaltung = Leiterplatten = Patinen  Eingang 230V 50/60Hz  Netztrafo z. Einbau in gedruckte Schaltung... Dieser Platinentrafo mit den klassischen Abmessungen und seinem Rastermaß 5/15 ersetzt auch viele andere Trafos div. Hersteller z.B. von Marschner, Bremer, Ulmer usw.  Eingang Primär: 230VAC vakuumvergossen, Zweikammerwicklung, 2x Befestingshalter Links+Rechts Anschluss über Einlötpins zur Befestigung in einer gedruckten Schaltung aufgebaut nach PN EN 61558-2-6:2000 / UL 5085-1 / UL 5085-3 Technische Daten: Platinentrafo mit Lötpins ( Rundstifte ca. 0,8mm DM bei Lötschwert = 1,1x0,5mm ) Leistung 10VA ( 2x5VA ) Eingang: 230VAC typisch ( Pin-1+6 ) Ausgang : 2x12Volt AC 2x 417mA ( Pin-7-8 / 11+12 ) Anschlussschema = 2 Ausführung in Vergussgehäuse = K = mit 2 Befestigungslaschen ( L+R ) Leerlaufverlustleistung typ. 2,0 W Leerlaufspannung je Wicklung typisch 15,3V nicht kurzschlußfest ta 70 °C/B Baugröße EI48 RM = Rastermaß : Quier 27,5mm / RM5mm / Abmessungen siehe auch Zeichnung weitere Bilder ! Abmessungen nur Korpus ohne Bef.Laschen: B:50,8mm T: 42,7mm H: 28,8mm Abmessungen mit Bef.Laschen = B: 69,2mm T: 42,7mm H: 28,8mm

Trafo 9V 1110mA 10VA Platinenttrafo Netztrafo zum Einbau in gedruckte Schaltung Eingang 230V 50/60Hz  2Kammer, Spulenkörper vergossen nicht kurzschlußfest Output: 1x 9V AC Wechselspannung  Strom: 1,11A = 1110mA  Leerlaufspannung: 13-14,4Vac Belastbarkeit / Leistung: 10VA  Temperaturbeständigkeitsklasse: T 50/B Abmessungen siehe auch Zeichnung weitere Bilder !  Abmessung: Breite: 50,2mm Tiefe: 42,2mm, Höhe: 34,75mm Rastermaß Eingang: 25mm ( Pin-1+Pin-6 ) Rastermaß Ausgang: 15mm ( Pin-8+Pin-11 ) Anschluss: Lötschwert 1,1x0,45mm  Gewicht: 0,30Kg
