12V Trafo mit 108VA Leistung. 2 Wicklungen 2x 12V je 4,5A Belastbarkeit. Offener Trafo mit L-Befestigungswinkel und Lötösen Typ-Kern: EI78/40,5 Eingangsspannung: 220-240VAC typisch 230VAC 50-60Hz Ausgang: 2x 12V AC = Wechselspannung Belastbarkeit Ausgang 108VA Belastbarkeit 108VA an 12V somit 2x 4,5A je Wicklung Wicklung 1 = 12VAC 4,5A Wicklung 2 = 12VAC 4,5A Kann 2x 12V zusammengeschalte werden auf 12VAC 9,0A Kann 2x 12V zusammengeschalte werden auf 24VAC 4,5A galvanisch getrennte Wicklungen Anschlüsse Lötösen Abmessungen: B:78mm , Bauhöhe: 70mm, Tiefe: 78mm Befestigungslöcherdurchmesser 5mm im L-Winkel Gewicht: 2 kg

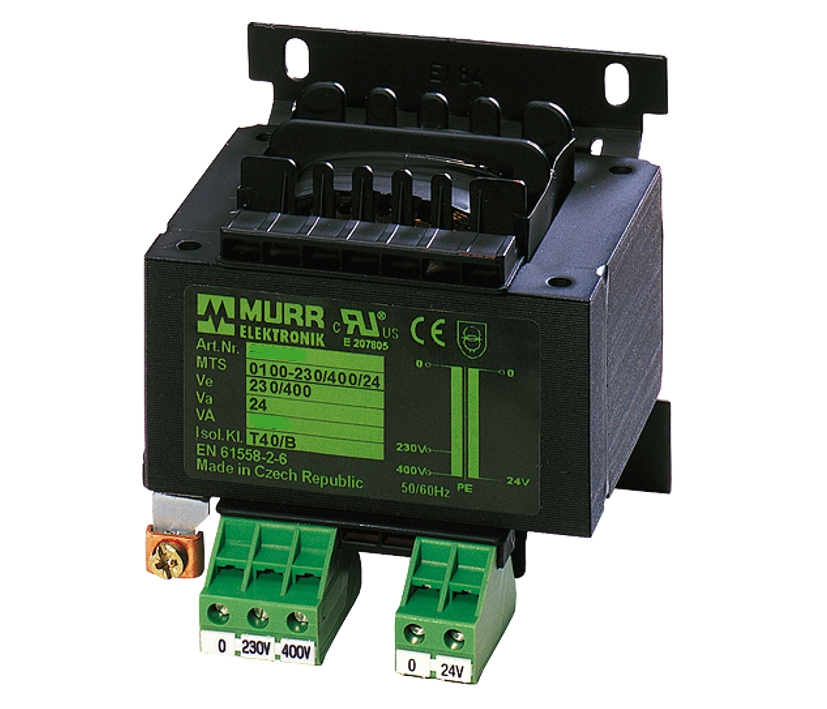

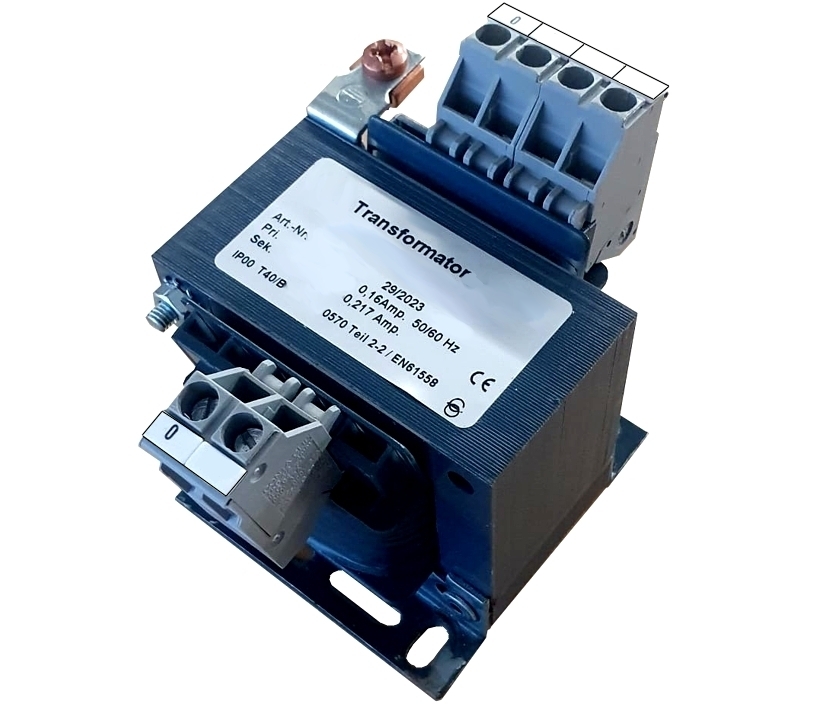

24VAC Trafo mit 160VA Leistung Schraubklemmen in offener Bauform Trafo mit galvanischen Trennung Eingang: 230V oder 400V 50/60Hz Ausgang: 24V AC Wechselstrom max. 6,66A Belastbarkeit bis 160VA Galvanische Trennung Metallwinkel EN61558 Schutz nach EN60529 Isolierklasse: T40/B Ausgeführt als Trenn-Transformator Ja Ausgeführt als Spar-Transformator Nein Einphasen-Transformator Langlochbefestigung und schnappbar auf Tragschiene bzw. Hutschiene TS35 Schutzart: IP20 Abm.: B: 96mm T:106mm H:101mm Gewicht: 2,78kg

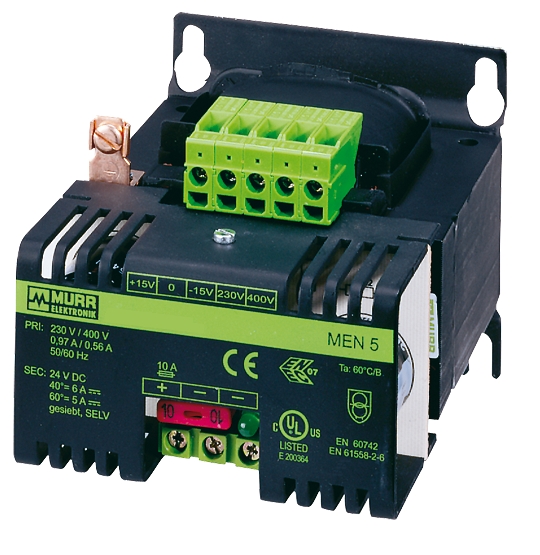

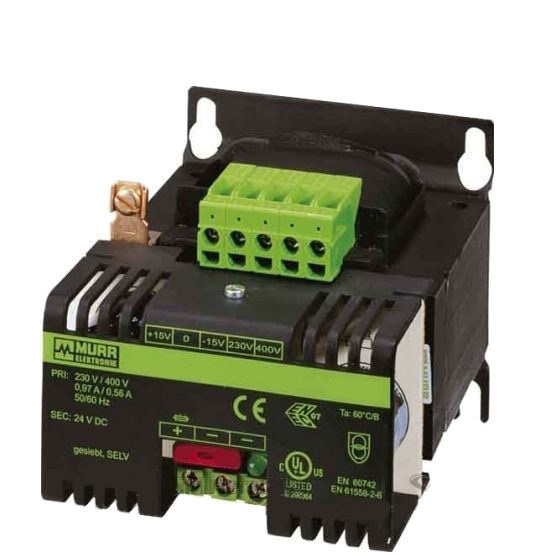

24V DC Netzgerät mit Schraubklemmen Gleichspannungsnetzteil. Eingang: 230V oder 400Vac Wechselstrom. Einsatz z.B.  24V Steuerungen aller Art, Schaltschrankbau, Maschinenbau usw.  Technische Daten: Einphasen Netzteil Gleichspannungs-Transformator bzw. Steuertransformator Schutzart: IP20  SELV Leistungsabgabe: 24-36Watt je nach Eingangsspannung Primär Eingang: 400 Volt oder 230V 50/60Hz Eingangsspannung umklemmbar +/- 15V Eingang: 230VAC ( Range 196V-264VAC ) oder 400VAC ( Range 340V-460V ) Sekundär Ausgang: 24V DC Gleichspannung ( nicht stabilisiert )  Belastbarkeit 24W 1,0A = 1000mA bei Eingang 230VAC  Belastbarkeit 36W 1,5A = 1500mA bei Eingang 400VAC  Mindeslast Nein ( 0-1A oder 0-1,5A )  Ausgangsbeschaltung VDR / Siebelko / LED  Ausgangsspannung einstellbar = Nein Ausgangsspannung stabilisiert = Nein  Leerlaufspannung ca. 27-28V unter Belastung meist 24,8V DC  Durch den +/-15VAC primär Eingangsklemmen kann die Ausgangsspannung an ihre Netzversorgung angepaßt werden siehe auch Schaltplan weitere Bilder  Steckbare Ausgangssicherung: Ja 3A Flachstecksicherung ( ATC Lila )  Kurzschlussfest Nein ( da Sicherung integriert )  Effektive Restwelligkeit < 5% Kontroll LED Ja Schlüssellochbefestigung Trafo in offener Bauform mit Schraubklemmen Galvanischen Trennung und Metallwinkel Ausgeführt als Trenn-Transformator Ja ( Galvanisch getrennt Eingang-Ausgang )  Ausgeführt als Spar-Transformator Nein Schutzleiterklemme Ja Tragschienenmontage möglich Nein Normen: EN61558-2-6, EN62041 category I, EN55011B, EN61000-3-2 Temperatureinsatzbereich -20....+60°C  Abmessungen: B: 78mm T: 120mm H: 64mm ( siehe auch weitere Bilder Zeichnung )  Gewicht: 1,2kg Ersatzsicherung Bst Nr 31-842-00225 = 3A Flachstecksicherung ( ATC Lila )

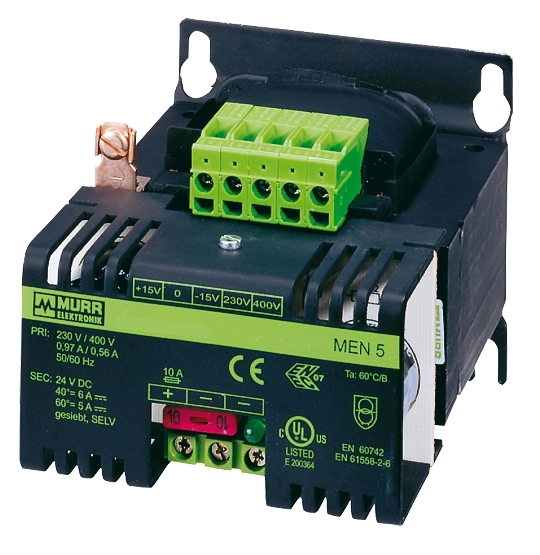

24V DC Netzgerät mit Schraubklemmen Gleichspannungsnetzteil. Eingang: 230V oder 400Vac Wechselstrom. Einsatz z.B.  24V Steuerungen aller Art, Schaltschrankbau, Maschinenbau usw.   Technische Daten:  Einphasen Netzteil Gleichspannungs-Transformator bzw. Steuertransformator Schutzart: IP20 SELV Leistungsabgabe: 120-144Watt je nach Eingangsspannung Primär Eingang: 400 Volt oder 230V 50/60Hz Eingangsspannung umklemmbar +/- 15V Eingang: 230VAC ( Range 196V-264VAC ) oder 400VAC ( Range 340V-460V ) Sekundär Ausgang: 24V DC Gleichspannung Belastbarkeit 120W max 5,0A = 5000mA bei Eingang 230VAC  Belastbarkeit 144W max 6,0A = 6000mA bei Eingang 400VAC  Mindeslast Nein ( 0-5,0A oder 0-6,0A )  Ausgangsbeschaltung VDR / Siebelko / LED  Ausgangsspannung einstellbar Nein Steckbare Ausgangssicherung: Ja 10A Flachstecksicherung ( ATC Rot )  Kurzschlussfest Nein ( da Sicherung integriert )  Effektive Restwelligkeit < 5% Kontroll LED Ja Schlüssellochbefestigung Trafo in offener Bauform mit Schraubklemmen Galvanischen Trennung und Metallwinkel Ausgeführt als Trenn-Transformator Ja ( Galvanisch getrennt Eingang-Ausgang )  Ausgeführt als Spar-Transformator Nein Schutzleiterklemme Ja Tragschienenmontage möglich Nein Normen: EN61558-2-6, EN62041 category I, EN55011B, EN61000-3-2 Temperatureinsatzbereich -20....+60°C  Abmessungen: B: 96mm T: 136mm H: 95mm ( siehe auch weitere Bilder Zeichnung )  Gewicht: 2,95kg Ersatzsicherung Bst Nr 31-842-00228 = 10A Flachstecksicherung ( ATC Rot )

24V DC Netzgerät mit Schraubklemmen Gleichspannungsnetzteil. Eingang: 230V oder 400Vac Wechselstrom. Einsatz z.B.  24V Steuerungen aller Art, Schaltschrankbau, Maschinenbau usw.   Technische Daten:  Einphasen Netzteil Gleichspannungs-Transformator bzw. Steuertransformator Schutzart: IP20 SELV Leistungsabgabe: 180-216Watt je nach Eingangsspannung Primär Eingang: 400Volt oder 230V 50/60Hz Eingangsspannung umklemmbar +/- 15V Eingang: 230VAC ( Range 196V-264VAC ) oder 400VAC ( Range 340V-460V ) Sekundär Ausgang: 24V DC Gleichspannung Belastbarkeit 180W max 7,5A = 7500mA bei Eingang 230VAC  Belastbarkeit 216W max 9,0A = 9000mA bei Eingang 400VAC  Mindeslast Nein ( 0-7,5A oder 0-9,0A )  Ausgangsbeschaltung VDR / Siebelko / LED  Stabilisierung Nein Siebelko Ausgangsspannung einstellbar Nein Steckbare Ausgangssicherung: Ja 15A Flachstecksicherung ( ATC hellblau )  Kurzschlussfest Nein ( da Sicherung integriert )  Effektive Restwelligkeit < 5% Kontroll LED Ja Schlüssellochbefestigung Trafo in offener Bauform mit Schraubklemmen Galvanischen Trennung und Metallwinkel Ausgeführt als Trenn-Transformator Ja ( Galvanisch getrennt Eingang-Ausgang )  Ausgeführt als Spar-Transformator Nein Schutzleiterklemme Ja Tragschienenmontage möglich Nein Normen: EN61558-2-6, EN62041 category I, EN55011B, EN61000-3-2 Temperatureinsatzbereich -20....+60°C  Abmessungen: B: 105mm T: 150,5mm H: 103mm ( siehe auch weitere Bilder Zeichnung )  Gewicht: 5,60kg Ersatzsicherung Bst Nr 31-842-00229 = 15A Flachstecksicherung ( ATC Blau-Hellblau )

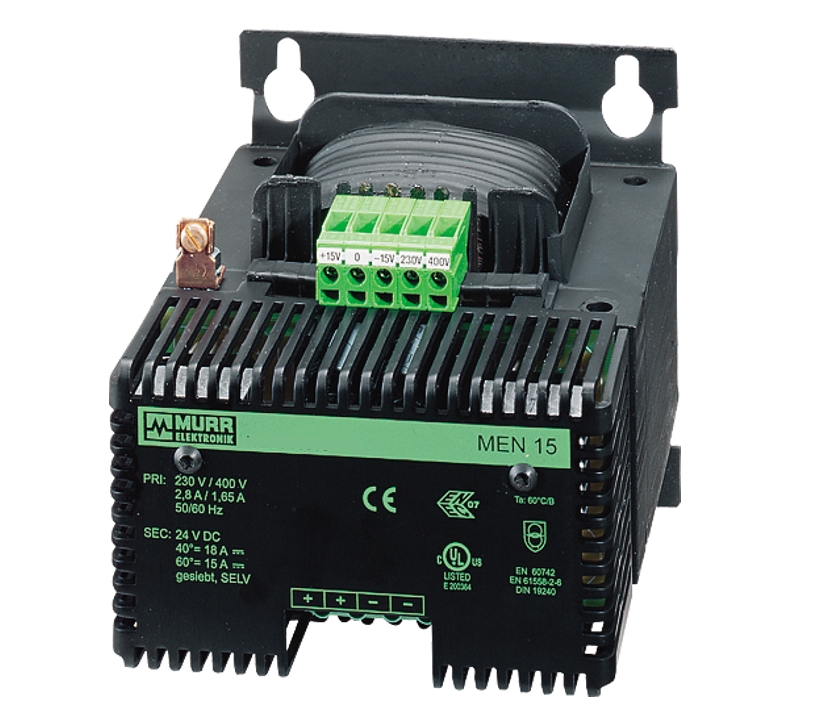

24V DC Netzgerät mit Schraubklemmen Gleichspannungsnetzteil. Eingang: 230V oder 400Vac Wechselstrom. Einsatz z.B.  24V Steuerungen aller Art, Schaltschrankbau, Maschinenbau usw.   Technische Daten:  Einphasen Netzteil Gleichspannungs-Transformator bzw. Steuertransformator Schutzart: IP20 SELV Leistungsabgabe: 240-288Watt je nach Eingangsspannung Primär Eingang: 400Volt oder 230V 50/60Hz Eingangsspannung umklemmbar +/- 15V Eingang: 230VAC ( Range 196V-264VAC ) oder 400VAC ( Range 340V-460V ) Sekundär Ausgang: 24V DC Gleichspannung Belastbarkeit 240W max 10A = 10.000mA bei Eingang 230VAC  Belastbarkeit 216W max 12A = 12.000mA bei Eingang 400VAC  Mindeslast Nein ( 0-10A oder 0-12A )  Ausgangsbeschaltung VDR / Siebelko / LED  Stabilisierung Nein Siebelko Ausgangsspannung einstellbar Nein Steckbare Ausgangssicherung: Ja 20A Flachstecksicherung ( ATC gelb )  Kurzschlussfest Nein ( da Sicherung integriert )  Effektive Restwelligkeit < 5% eff-rms Kontroll LED Ja Schlüssellochbefestigung Trafo in offener Bauform mit Schraubklemmen Galvanischen Trennung und Metallwinkel Ausgeführt als Trenn-Transformator Ja ( Galvanisch getrennt Eingang-Ausgang )  Ausgeführt als Spar-Transformator Nein Schutzleiterklemme Ja Tragschienenmontage möglich Nein Normen: EN61558-2-6, EN62041 category I, EN55011B, EN61000-3-2 Temperatureinsatzbereich -20....+60°C  Abmessungen: B: 120mm T: 160mm H: 112,5mm ( siehe auch weitere Bilder Zeichnung )  Gewicht: 6,20kg Ersatzsicherung Bst Nr 31-842-00230 = 20A Flachstecksicherung ( ATC Gelb )

24V DC Netzgerät mit Schraubklemmen Gleichspannungsnetzteil. Eingang: 230V oder 400Vac Wechselstrom. Einsatz z.B.  24V Steuerungen aller Art, Schaltschrankbau, Maschinenbau usw.  Technische Daten: Einphasen Netzteil Gleichspannungs-Transformator bzw. Steuertransformator Schutzart: IP20 SELV Leistungsabgabe: 60-72Watt je nach Eingangsspannung Primär Eingang: 400 Volt oder 230V 50/60Hz Eingangsspannung umklemmbar +/- 15V Eingang: 230VAC ( Range 196V-264VAC ) oder 400VAC ( Range 340V-460V ) Sekundär Ausgang: 24V DC Gleichspannung Belastbarkeit 60W max 2,5A = 2500mA bei Eingang 230VAC  Belastbarkeit 72W max 3,0A = 3000mA bei Eingang 400VAC  Mindeslast Nein ( 0-2,5A oder 0-3,0A )  Ausgangsbeschaltung VDR / Siebelko / LED  Ausgangsspannung einstellbar Nein Steckbare Ausgangssicherung: Ja 7,5A Flachstecksicherung ( ATC Braun )  Kurzschlussfest Nein ( da Sicherung integriert )  Effektive Restwelligkeit < 5% Kontroll LED Ja Schlüssellochbefestigung Trafo in offener Bauform mit Schraubklemmen Galvanischen Trennung und Metallwinkel Ausgeführt als Trenn-Transformator Ja ( Galvanisch getrennt Eingang-Ausgang )  Ausgeführt als Spar-Transformator Nein Schutzleiterklemme Ja Tragschienenmontage möglich Nein Normen: EN61558-2-6, EN62041 category I, EN55011B, EN61000-3-2 Temperatureinsatzbereich -20....+60°C  Abmessungen: B: 84mm T: 124mm H: 83mm ( siehe auch weitere Bilder Zeichnung )  Gewicht: 2,05kg Ersatzsicherung Bst Nr 31-842-00227 = 7,5A Flachstecksicherung ( ATC Braun )

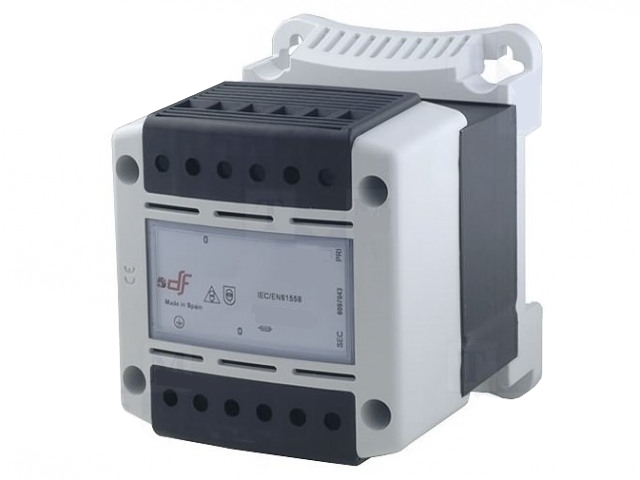

24V Trafo 500VA 230V auf 24VAC Schraubklemme Transformator-Typ Sicherheitstrafo mit Schraubklemmen Belastbarkeit / Leistung bis 500VA Eingang = Primärspannung 230V AC 50/60Hz Ausgang = Sekundärspannung 24V AC max 21A  Ausgänge Klemmleiste / Schraubkontakte Schutzklassse IP20 Wärmeklasse Ta130B Isolationsklasse B / Thermal class: B (130 ºC) Class-1 against electric shock Max. ambient temperature: 40°C Montage DIN  Erfüllt Normen: IEC 61558-1 / IEC 61558-2-2 / IEC 61558-2-4  IEC 61558-2-6 / EN 61558-1 / EN 61558-2-2 / EN 61558-2-4 EN 61558-2-6 Dielectric strength PRI-SEC: . 4,5 kV Dielectric strength between windings and metallic parts: . 2,5 kV Abmessungen: B: 152mm H: 146mm T: 120mm Befestigungs-Lochmaß: E: 94mm x D: 135mm Siehe auch Zeichnung weitere Bilder !  Gewicht 6.75kg

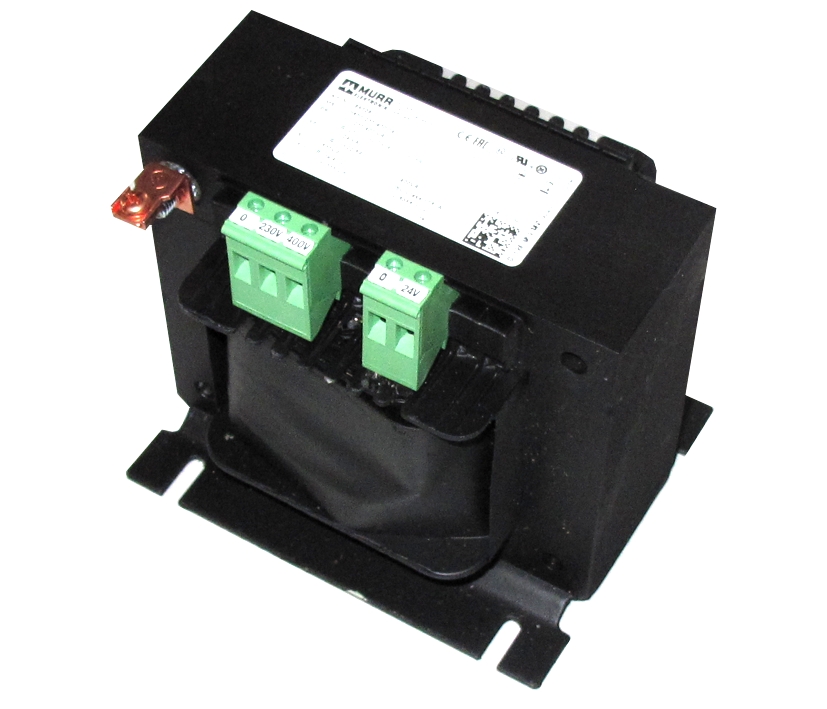

24V Trafo 500VA Eingang 230VAC und 400VAC auf 24VAC Schraubklemme Transformator-Typ Sicherheitstrafo mit Schraubklemmen Belastbarkeit / Leistung bis 500VA Eingang = Primärspannung 230V AC 50/60Hz Ausgang = Sekundärspannung 24V AC max 21A  Ausgänge Klemmleiste / Schraubkontakte Schutzklassse IP20 Montageart mit Befestigungswinkeln Trenntrafo mit galvanischen Trennung Trafo in offener Bauform mit Schraubklemmen  Galvanischen Trennung und MetallwinkelErfüllt Normen : EN 61558-1, EN 61558-2-6, EN 62041 category 0 eClass 27031302 Prüf-Isolationsspannung 4 kV (prim./sec.) Ausgeführt als Einphasen- Sicherheitstransformator Ja Ausgeführt als Trenn-Transformator Ja Ausgeführt als Spar-Transformator Nein  Einphasen-Transformator Steuertransformator Langlochbefestigung und schnappbar auf Tragschiene bzw. Hutschiene TS35  Schutzart: IP20  Isolationsklasse T 40/B Nennleistung: 500VA Eingang Primär/In: 230Volt oder 400V 50/60Hz  Einschaltstrom 81 A (230 V AC); 17.3 A (400 V AC) Eingangsstrom 2.4 A (230 V AC); 1.4 A (400 V AC) Sekundär = Ausgang 24VAC = 20,8A / I-nenn 22,9A max  Abmessungen: H: 108mm B: 135mm T: 133.6 mm  Befestigungsmaße a×b×c 87×104×5.8 mm Bohrung Ø 5.8×10 mm Gewicht: 6,45Kg

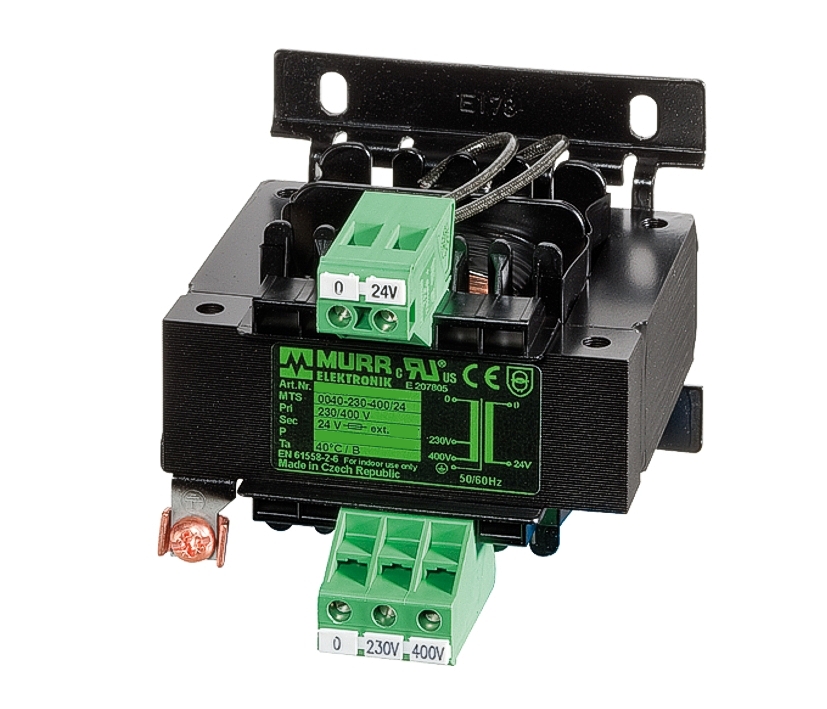

24VAC Trafo 63VA Leistung Eingang 230V und 400V AC mit Schraubklemmen in offener Bauform Trafo mit galvanischen Trennung Eingang: 230V oder 400V 50/60Hz Ausgang: 24V AC max. 2,6A Belastbarkeit bis 63VA Galvanische Trennung Metallwinkel EN61558 Schutz nach EN60529 Isolierklasse: T40/B Ausgeführt als Trenn-Transformator Ja Einphasen-Transformator  Schutzart: IP20 Abmessungen B: 78mm H:73mm  T: 87mm ohne Klemmen  B: 78mm H:79mm  T: 93mm mit Klemmen  Befestigungsmaße: A: 56mm / B: 56mm / C: 4,8mm ( siehe weitere Bilder Zeichnung )  Gewicht: 1,15kg

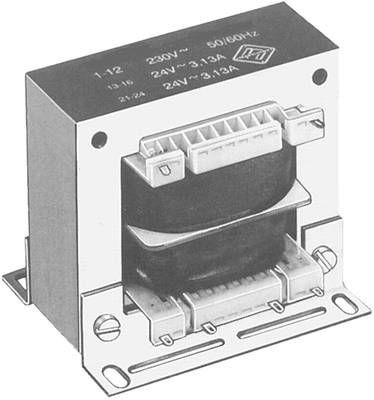

24VAC Trafo mit 100VA, der auch als 48V Trafo verwendet werden kann.  2 Secundär-Wicklungen je 24Volt Offener Trafo mit L-Befestigungswinkel und Lötösen. Universaltrafo verwendbar Ausgangsspannung   2x 24V AC 2,08A oder   1x 24V AC 4,16A oder   1x 48V AC 2,08A zur sicheren elektrischen Trennung der Ein- und Ausgangsseite geeignet für den Aufbau von SELV sowie PELV Stromkreisen durch Begrenzung der Ausgangsspannung Lötanschluss für freie Verdrahtung sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch Vakuumimprägnierung Spulenkörper in 2-Kammer-Technik einfache Befestigung durch robuste Metallfußplatte mit Langlöchern nicht kurzschlussfest, gesichert mittels PTC Isolierstoffklasse E Technische Daten: Eingangsspannung: 220-240VAC 230VAC Typisch 50-60hz Leistung des Trafos: 100VA Ausgangsspannung: 2x24V AC = Wechselspannung Strombelastbarkeit Ausgang: 2x 2,083A = 2x 2083mA Typ-Kern: EI84/43,5 galvanisch getrennte Wicklungen Leerlaufverluste: 4,7W typisch Leerlaufspannung: Faktor ca. 1,11 Umgebungstemperatur: max 40°C Schutzart: IP00 Abm: B:84mm / Bauhöhe: 76mm / Tiefe: 80mm Befestigungslöcherdurchmesser 5mm im L-Winkel.   Gewicht: 2kg

9VAC Trafo mit 12VA Leistung. 2 Wicklungen 2x 9V je 0,66A Belastbarkeit Offener Trafo mit L-Befestigungswinkel und Lötösen Typ-Kern: EI54/18,8 Eingangsspannung: 220-240VAC typisch 230VAC 50-60Hz Ausgang: 2x 9V AC = Wechselspannung Belastbarkeit Ausgang 12VA Belastbarkeit 12VA an 2x 9V somit 2x 0,66A je Wicklung Wicklung 1 = 9VAC 0,66A Wicklung 2 = 9VAC 0,66A Kann 2x 9V zusammengeschalte werden auf 9VAC 1,22A Kann 2x 9V zusammengeschalte werden auf 18VAC 0,66A galvanisch getrennte Wicklungen Anschlüsse Lötösen Abmessungen: B:54mm , Bauhöhe: 50mm, Tiefe: 45mm Befestigungslöcherdurchmesser 3,85mm im L-Winkel Gewicht: 0,35kg Abgekündigtes Ersatzteil ... solange Vorrat reicht... abgekündigte Restbestände Abverkauf ... Abbildung ... stark ähnlich

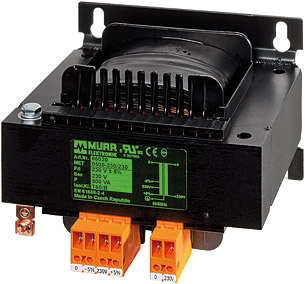

Trenntrafo z.B. zur galvanischen Trennung 400VAC auf 230VAC Trafo in offener Bauform mit Schraubklemmen Einphasen-Transformator Steuertransformator Galvanische Trennung und Metallwinkel Ausgeführt als Trenn-Transformator: Ja Ausgeführt als Spar-Transformator: Nein Kurzschlussfest : Nein Schutzart: IP20  Isolierklasse: T60/B Nennleistung: 1000VA Primär/Input: 400Volt AC 50/60Hz(+/-5%) Sekundar/Output: 230VAC max. 4,35A Klemmen Eingang (4): N / 400V / +5% / -5% / PE Klemmen Ausgang (2): 0 / 230V Abmessunngen: B: 174mm T:160mm H:137mm Gewicht: 15,11kg

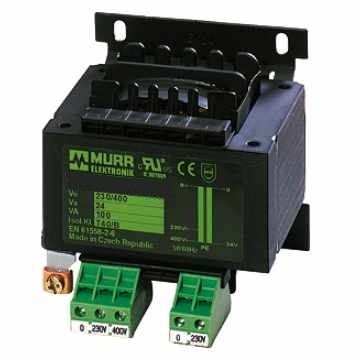

Trafo 230V auf 230V  oder 400V auf 230V 160VA Leistung mit Schraubklemmen in offener Bauform Trafo mit galvanischen Trennung Eingang: 230V oder 400V 50/60Hz Ausgang: 230V AC max. 0,7A Wechselstrom Belastbarkeit bis 160VA Galvanische Trennung Metallwinkel EN61558 Schutz nach EN60529 Isolierklasse: T40/B Ausgeführt als Trenn-Transformator Ja Ausgeführt als Spar-Transformator Nein Einphasen-Transformator Schutzart: IP20 Schraubklemmen für Kabel 0,75qmm, 1,5qmm, 2,5qmm max 6qmm PE Schraubklemme am Metalltrafo Abmessungen:B: 96mm T:102mm (mit Befestigungswinkel) H:105mm mit Schraubklemmen / Höhe Trafo only: 90mm Gewicht: 2,78kg

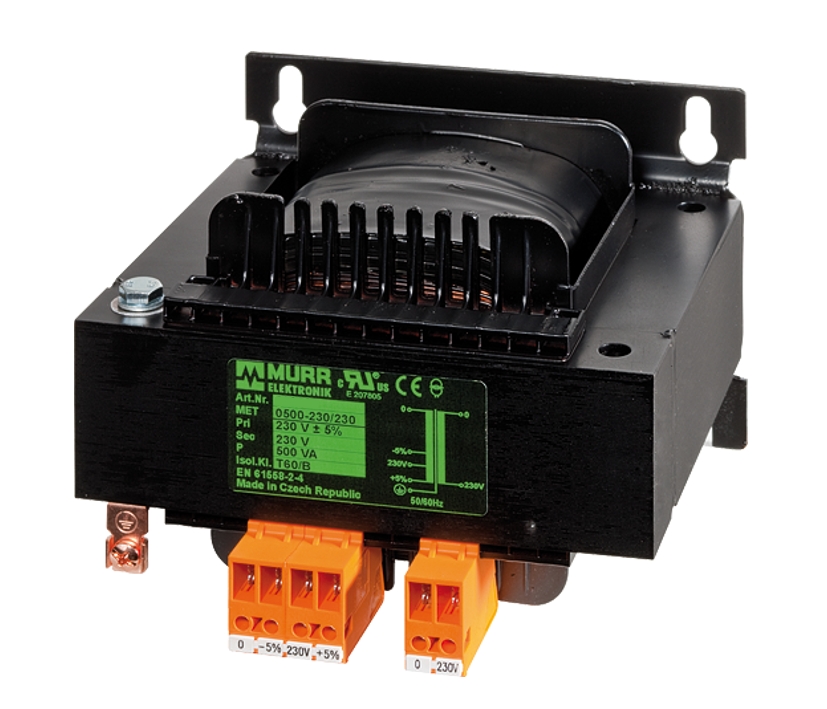

230VAC Trenntrafo zur galvanischen Trennung 230VAC auf 230VAC Trafo in offener Bauform mit Schraubklemmen Galvanische Trennung und Metallwinkel für die Befestigung im Schaltscrank usw.  Ausgeführt als Trenn-Transformator: Ja Ausgeführt als Spar-Transformator: Nein Schutzart: IP20 Isolierklasse: T60/B Einphasen-Transformator Steuertransformator Trenntrafo galvanisch getrennt  Belastbarkeit / Nennleistung: 500VA Eingang Primär: 230Volt AC 50/60Hz Eingangsklemme Anpassung +/-5% ( Range 219VAC - 230VAC - 241VAC ) Ausgang Sekundär : 230VAC max. 2,18A  Normen: EN61558-1, EN61558-2-4, EN62041 category 0 Prüf-Isolationsspannung: 4KV ( Primär/Sekundär ) Temperatureinsatzbereich: -20...+60°C  Abmessungen: B: 150mm T:146mm H:113mm ( siehe auch weitere Bilder )  Gewicht: 7,55kg

Trenntrafo zur galvanischen Trennung 400VAC auf 230VAC Trafo in offener Bauform mit Schraubklemmen Galvanische Trennung und Metallwinkel Ausgeführt als Trenn-Transformator: Ja Ausgeführt als Spar-Transformator: Nein Schutzart: IP20 Isolierklasse: T60/B Einphasen-Transformator Steuertransformator Nennleistung: 500VA Primär/Input: 400Volt AC 50/60Hz(+/-5%) Sekundar/Output: 230VAC max. 2,18A Abmessunngen: B: 150mm T:148mm H:107mm Gewicht: 7,5kg
