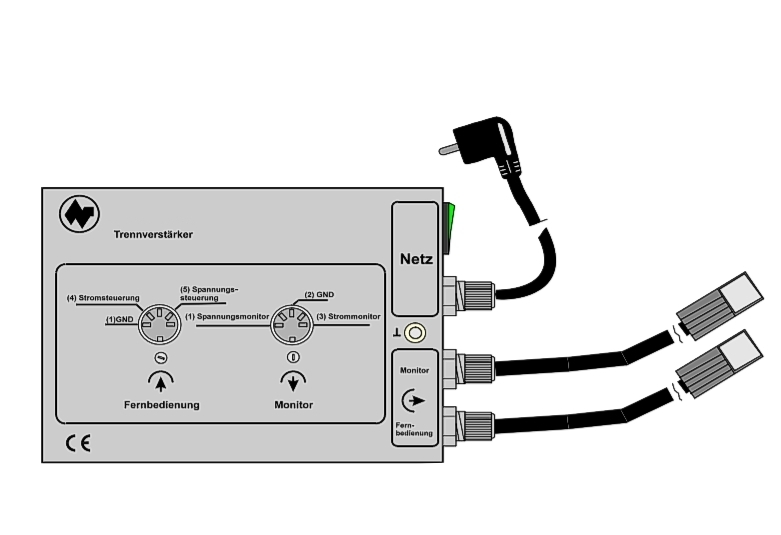

Zubehör externes Zusatzgerät Ein-Ausgang mit galvanischer Trennung zu Hochleistungsnetzteilen siehe Liste * unten  Trennverstärker für die galvanisch getrennte Steuerung von Hochleidstungsnetzteilen Externes Gerät mit 0-10V Fernsteurung und 0-10V Monitorausgang zur Kontrolle eines Hochl.Netzteiles Vorausetzung hierfür ist das folgende Platinen mit Bst Nr  Bst Nr 93-807-00071 interner Fernsteuer-Eingang und oder Bst Nr 93-807-00072 interner Monitoring-Ausgang im Netzteil eingebaut ist ! Kombi-Steuergerät extern mit Fernsteuereingang 0-10V und integriertem Monitorausgang A) passender Trennverstärkereingang als Fernbedienung uzr Fernsteuerung       je Spannung und Strom (2x Eingang mit je 0-10Vdc max. 10mA)       über 5pol. Diodenbuchse. Steuerpins auf der Buchse belegt. *** und **** B) passender Trennverstärkerausgang als Monitor für Spannung und Strom      (2x Ausgang mit je 0-10Vdc max. 10mA)       über 5pol. Diodenbuchse. Steuerpins auf der Buchse belegt. Eigenschaften kurz : Kompakter Aufbau externes Steuergerät mit galvanischer Trennung 0-10 Fernbedienung und 0-10V Monitorausgang für Hochleistungsnetzteile Trennverstärker für Ein-Ausgang in einem Gehäuse Eingang Fernbedienung und Ausgang Monitoring über 5pol Diodenbuchse (180°) Galvanische Trennung 1kV  beleuchteter Netzschalter interne 230VAC Stromversorgung Unlinearität < 0,01% Temperaturstabilität +/- 50ppm/°C Technische Daten: Gerät = Optotrennverstärker EMV-Normen: EN 61000-6-3 ; EN 61000-6-2 Sicherheitsnormen: EN 61010 ; EN 61558--2-4 DC Eingangswiderstand 100-Kohm ( z.B. für Regelung pr SPS oder ähnliches mit 0-10V ) DC Ausgangswiderstand 100kOhm ( z.B. für Monitoring, Überwachung 0-10V ) DC-Eingangs also Ausgangswiderstand richtung Netztgerät 100-Ohm Geräteseite (FB-ausgang u.Monitoreingang) : galvanisch verbunden Eingang ( Fernbedienung /Ausgang Monitor): galvanisch getrennt 500VAC / 1000V DC Steckerseite / Buchsenseite : galvanisch getrennt 500VAC / 1000V DC Eingang Fernbedienung 5 pol. Buchse MAP Serie Länge Kabel zum Netzteil : Fernbed.und Monitor ca.0,35m (fest am Gerät angeschlossen) Ausgang Monitor/Fernbedienung: 3pol. Diodenstecker/ 5pol.Diodenstecker Einlaufzeit bei 23°C : 20min Sonstige Daten: Betriebstemperatur: 0-35°C max. relative Luftfeuchte 85% bei 35°C Schutzgrad IP30 Schutzklasse: I Unliniarität <0,01% Temperaturstabilität: +/- 50ppm/°C Schalter Ja : beleuchteter Netzschalter Stromversorgung: 230VAC Eingangsspannung Leistungsaufnahme/Verbrauch: 5VA Farbe : RAL7035 lichtgrau Abmessungen B x H x T B: 112mm H: 85mm T: 152mm Gewicht ca. 1Kg Dieser Trennverstärker sind kompatibel mit folgenden Netzteil wenn INPUT oder OUTPUT Modul integriert ist  :  Bst Nr 93-807-00490 = Stangerät in Industrieausführung 1,4KW regelbar 0..100A  0-14V DC *  Bst Nr 93-807-00328 = Stangerät in Industrieausführung 1,8KW regelbar 0....60A  0-30V DC * Bst Nr 93-807-00070 = Stangerät in Industrieausführung 2,0KW regelbar 0..100A  0-20V DC * Bst Nr 93-807-00910 = Stangerät in Industrieausführung 2,2KW regelbar 0....30A  0-72V DC * Bst Nr 93-807-00420 = Stangerät in Industrieausführung 1,4KW Festspannung 13,8V bis 100A  * Bst Nr 93-807-00425 = Stangerät in Industrieausführung 1,0KW Festspannung 13,8V bis  70A * Bst Nr 93-807-00385 = Stangerät in Industrieausführung 1,0KW Festspannung 24V bis      40A  *

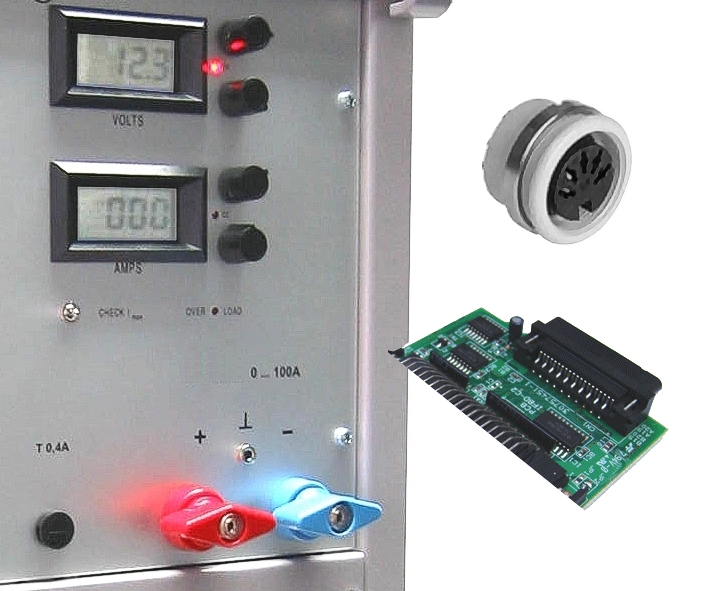

Zubehör Zusatzplatine INPUT Fernsteuermodul 0-10V zu Hochleistungsnetzteilen siehe Liste * unten  Interne Platine mit herausgeführerter 5pol DIN Buchse (MAK Schraubstecker Serie ) als Erweiterung des Hochleistungsnetzteils als Fernsteuerungsanschluss Input = Eingangsmodul für die Fernsteuerung Der dann eingebaute Fernsteuerungsanschluss ermöglicht es z.B. mittels anderen externen 0-10V Steuerungsgeräten, SPS, oder auch nur Potis das Hochleistungsnetzteil anzusteuern was die Ausgangsspannung und den Ausgangstromstrom angeht Steuerungsfähig sind dann Spannung und Strom des Hochleistungsnetzteil ( mögliche Modelle siehe weiter unten )  2x Eingang mit jeweils 0-10V DC max. 10mA 1x 5pol DIN Buchse ist dan eingebaut ( siehe auch weitere Bilder )  Je nach Netzteilleistung und Netzteiltyp meist auf der Frontplatte in der Nähe der LCD-Display oder ggf. auf der Rückesite des Netzteiles 3 Steuerpins auf der 5pol DIN Buchse sind fest belegt Die Masse (GND) des Steuerkontaktes entspricht dem Potential der Masse des Ausgangs vom Netzteil ** Nicht als Einzelteile erhältlich - diese OPTION bzw. Erweiterung wird dann im Werk in das Hochleistungsnetzteil gleich integriert integriert Optional ist mit der Bst Nr 93-807-00073 ein externes Gerät erhältlich das eine galvanische Trennung ermöglicht. Bst Nr 93-807-00073 ist ein Trennverstärker für die galvanisch getrennte Steuerung von Hochleidstungsnetzteilen. Externes Gerät mit 0-10V Fernsteurung und 0-10V Monitorausgang für die Kontrolle eines Hochleistungs-Netzteiles Dieses Platinenerweiterung sind in folgenden Netzteil-Modelle möglich :  Bst Nr 93-807-00490 = Stangerät in Industrieausführung 1,4KW regelbar 0..100A  0-14V DC *  Bst Nr 93-807-00328 = Stangerät in Industrieausführung 1,8KW regelbar 0....60A  0-30V DC * Bst Nr 93-807-00070 = Stangerät in Industrieausführung 2,0KW regelbar 0..100A  0-20V DC * Bst Nr 93-807-00910 = Stangerät in Industrieausführung 2,2KW regelbar 0....30A  0-72V DC * Bst Nr 93-807-00420 = Stangerät in Industrieausführung 1,4KW Festspannung 13,8V bis 100A  * Bst Nr 93-807-00425 = Stangerät in Industrieausführung 1,0KW Festspannung 13,8V bis  70A * Bst Nr 93-807-00385 = Stangerät in Industrieausführung 1,0KW Festspannung 24V bis      40A  *

Zubehör Zusatzplatine OUTPUT Monitoringmodul 0-5V zu Hochleistungsnetzteilen siehe Liste * unten  Interne Platine mit herausgeführerter 5pol DIN Buchse (MAK Schraubstecker Serie ) als erweiterung des Hochleistungsnetzteils als Monitoringsanschluss für die Überwachung oder z.B. Anschluß eines externen Displays  Output = Ausgangsmodul für die Überwachung ( Monitoring ) Der dann eingebaute Monitoringsanschluss ermöglicht es dann externen Befehlsgeräte mit 0-10V zu versorgen. Die Ausgangsspannung und den Ausgangstromstrom angeht. Beide Ausgänge im Range von 0-10V DC  Anzeige- bzw. Überwachungsfähig sind dann Spannung und Strom des Hochleistungsnetzteils ( mögliche Modelle siehe weiter unten )  2x Ausgang Spannung und Strom jeweils 0-10V DC max. 10mA 1x 5pol DIN Buchse ist dan eingebaut ( siehe auch weitere Bilder )  Je nach Netzteilleistung und Netzteiltyp meist auf der Frontplatte in der Nähe der LCD-Display oder ggf. auf der Rückesite des Netzteiles 3 Steuerpins auf der 5pol DIN Buchse sind fest belegt Die Masse (GND) des Steuerkontaktes entspricht dem Potential der Masse des Ausgangs vom Netzteil ** Nicht als Einzelteile erhältlich - diese OPTION bzw. Erweiterung wird dann im Werk in das Hochleistungsnetzteil gleich integriert integriert Optional ist mit der Bst Nr 93-807-00073 ein externes Gerät erhältlich das eine galvanische Trennung ermöglicht. Bst Nr 93-807-00073 ist ein Trennverstärker für die galvanisch getrennte Steuerung von Hochleidstungsnetzteilen. Externes Gerät mit 0-10V Fernsteurung und 0-10V Monitorausgang für die Kontrolle eines Hochleistungs-Netzteiles Dieses Platinenerweiterung sind in folgenden Netzteil-Modelle möglich :  Bst Nr 93-807-00490 = Stangerät in Industrieausführung 1,4KW regelbar 0..100A  0-14V DC *  Bst Nr 93-807-00328 = Stangerät in Industrieausführung 1,8KW regelbar 0....60A  0-30V DC * Bst Nr 93-807-00070 = Stangerät in Industrieausführung 2,0KW regelbar 0..100A  0-20V DC * Bst Nr 93-807-00910 = Stangerät in Industrieausführung 2,2KW regelbar 0....30A  0-72V DC * Bst Nr 93-807-00420 = Stangerät in Industrieausführung 1,4KW Festspannung 13,8V bis 100A  * Bst Nr 93-807-00425 = Stangerät in Industrieausführung 1,0KW Festspannung 13,8V bis  70A * Bst Nr 93-807-00385 = Stangerät in Industrieausführung 1,0KW Festspannung 24V bis      40A  *
