Masse Entkoppler mit Impedanz Anpassung Highlevel auch Cinch  High/Low Adapter oder auch HighLevel Wandler genannt. Für Lautsprechersignal 4..8 Ohm auf Cinchsignal (RCA-Buchsen). Regelbarer Stereo Pegel - Adapter. z.B. zum Anschluß eines Verstärkers oder Badradios von Gira, Busch Jäger oder auch Autoradios an einen Leistungsverstärker, Endverstärker, usw. Die High-Level Eingänge sind potentialfrei, der Anschluß an den Verstärker erfolgt über die integrierten Stereo Cinchbuchsen. Der Level ist getrennt über 2 Portis regelbar. Durch die Massetrennung ( galvanische Trennung ) werden oft auch entstandene Brummschleifen die enstehen können unterbrochen. Dadurch ideal auch im Einsatz mit Badradio und Deckenverstärker usw. Universell einsetzbar !  Technische Daten der Profiversion: Frequenzbereich: 20Hz....30.000Hz Universal Stereo Eingang 4-ohm / 8-Ohm / 16-Ohm Lautsprechersignal vom Verstärker  Eingangsimpedanz 45-Ohm  Ausgangsimpedanz bei den Stereo Cinchbuchsen 2,8kOhm Eingang über Schraubklemmen ( Stereo Input )  HighLevel Input 0,01W bis max 2 x 40 Watt (2x20W rms) Keine Stromversorgung nötig Ausgang über Stereo-Cinchbuchsen  Zwei Potis für den Cinchsignal-Ausgangslevel integriert  Gehäuse Aluminium Abmessungen: L:96mm B:42mm H:29mm

Aufputzgehäuse, das dennoch auch für den Unterputzeinbau verwendet werden kann Ausgelegt für Einbau von Lautstärkestellern aller Art Weisser Kunststoff Abmessungen: 80x80mm +/-2mm Tiefe: 52mm Front mit 6-fach Schraubenlochbild zur sicheren Befestigung von Blenden oder Reglereinsätzte Optional erhältlich siehe auch ( Zubehör-Register ) 85-761-00210 = 2x 10/20W Stereoregler (4-8-16ohm) mit Blende oder 85-761-00205 = 2x 30/40W Stereoregler (4-8-16ohm) mit Blende oder 85-761-00200 = 2x 30/45W Stereoregler (4-8-16ohm) mit Blende oder 85-761-00260 = 2x 40/75W Stereoregler (4-8-16ohm) mit Blende oder 43-891-00210 = Leerblende Weiss für Drahtpotis dann bestücken mit 85-761-00001 = 2x 10/100W Universal Stereo Leistungsregler ohne Blende 85-761-00002 = 2x 50/200W Universal Stereo Leistungsregler ohne Blende 43-891-00220 = Knopf Weiss

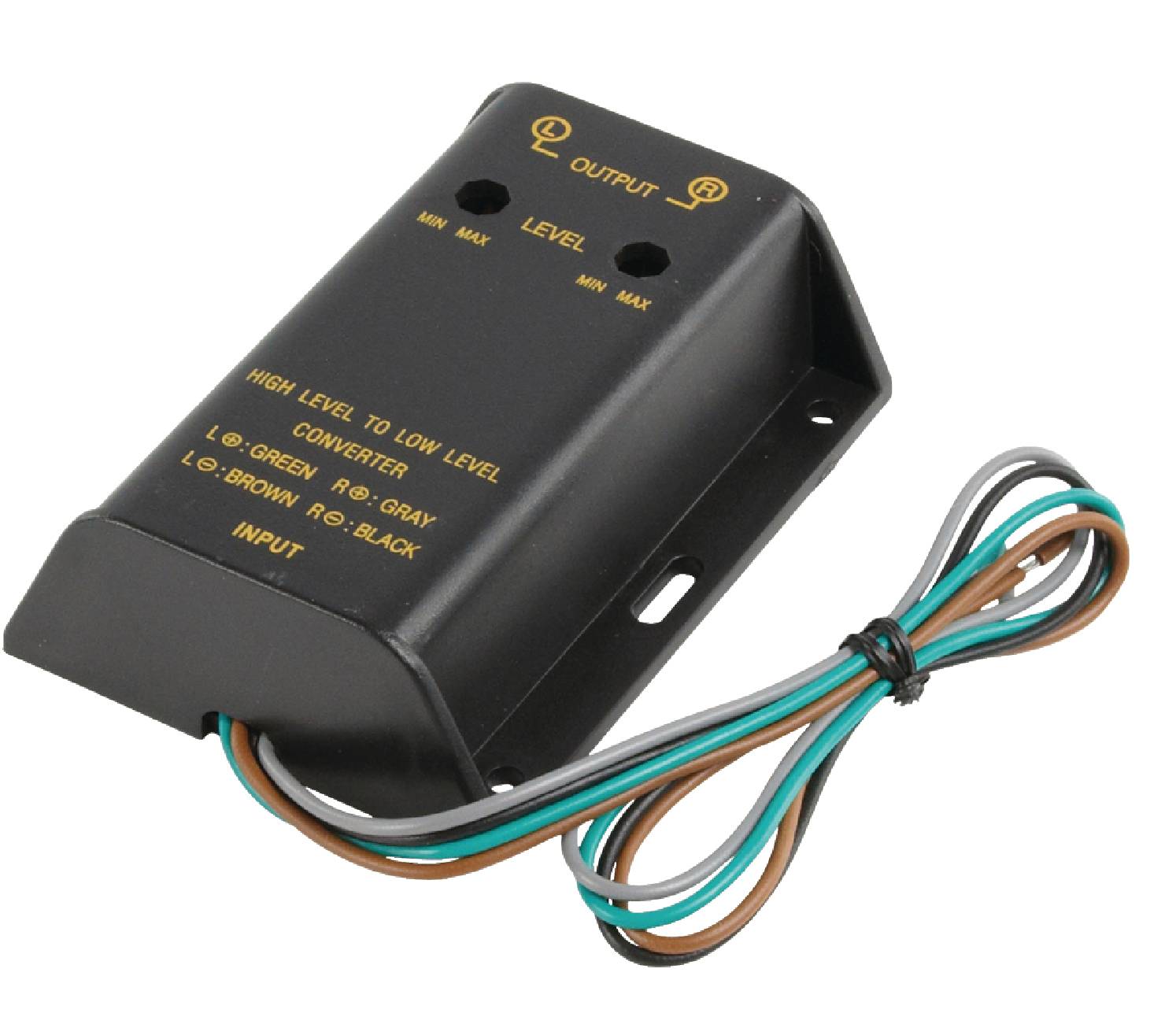

HighLevel Adapter. Regelbarer Stereo Pegel Adapter Lautsprecherausgang auf Cinch Dieser Adapter wandelt große Audiosignale in kleine Audiosignale um. Er ist ideal, um verstärkte Signale für Lautsprecher in ein für Verstärker verwendbares Signal umzuwandeln. Inklusive regelbarem Ausgangspegel. Vergoldete Cinch-Anschlüsse.  z.B. zum Anschluß an einen Stereo-Verstärkers oder auch Gira- oder Jung Wandradio, Autoradios usw. an einen kräftigeren Verstärker, bzw. Hochleistungsverstärker, PA-Endverstärker, Mischpult usw. Die HighLevel Eingänge sind potentialfrei, der Anschluß an den Verstärker erfolgt über die integrierten Stereo Cinchbuchsen. Der Level ist getrennt über 2 Potis ( Regler ) einstellbar. Technische Daten:    Frequenzgang: 40Hz....32kHz Ausgangsimpedanz bei den Cinchbuchsen: 10-kOhm  Dämpfung/Kanal: 10 - 80 dB Regelung Ausgangssignal: 2-50% Eingang über Litzenkabel bis max 2 x 40Watt ( 4ohm 8ohm 16ohm )  Keine Stromversorgung nötig Vollisoliertes Kunststoffgehäuse Abmessungen: L:90mm B:65mm H:26mm

wandelt Lautsprechersignale in Cinchsignale um  Stereo-Audio-Impedanzwandler Verhältnis ca. 10:1. Lautsprecher Cinchsdapter (High-Level auf LowLevel Adapter). Adapter z.B. zum Anschluß eines Autoradio oder Verstärker mit niederohmigen Lautsprecherausgang an einen Cincheingang. Auch verwendbar bei Musikanlagen und üblichen HiFi Verstärkern aller Art ....  Frequenzgang: 40....22.000Hz  Eingangsimpendanz: 4...8-Ohm (bis 16-Ohm) Stereo oder Mono verwendbar Ausgangsimpedanz bei den Cinchsteckern ca. 4,7-10-KOhm Eingang bis max 2 x 40Watt Leistung Interne Ground Loop Isolation ( Massefreie )  Eingang zu Ausgang galvanisch getrennt, somit Störungsfrei !   Abmessungen: 60 x 33mm

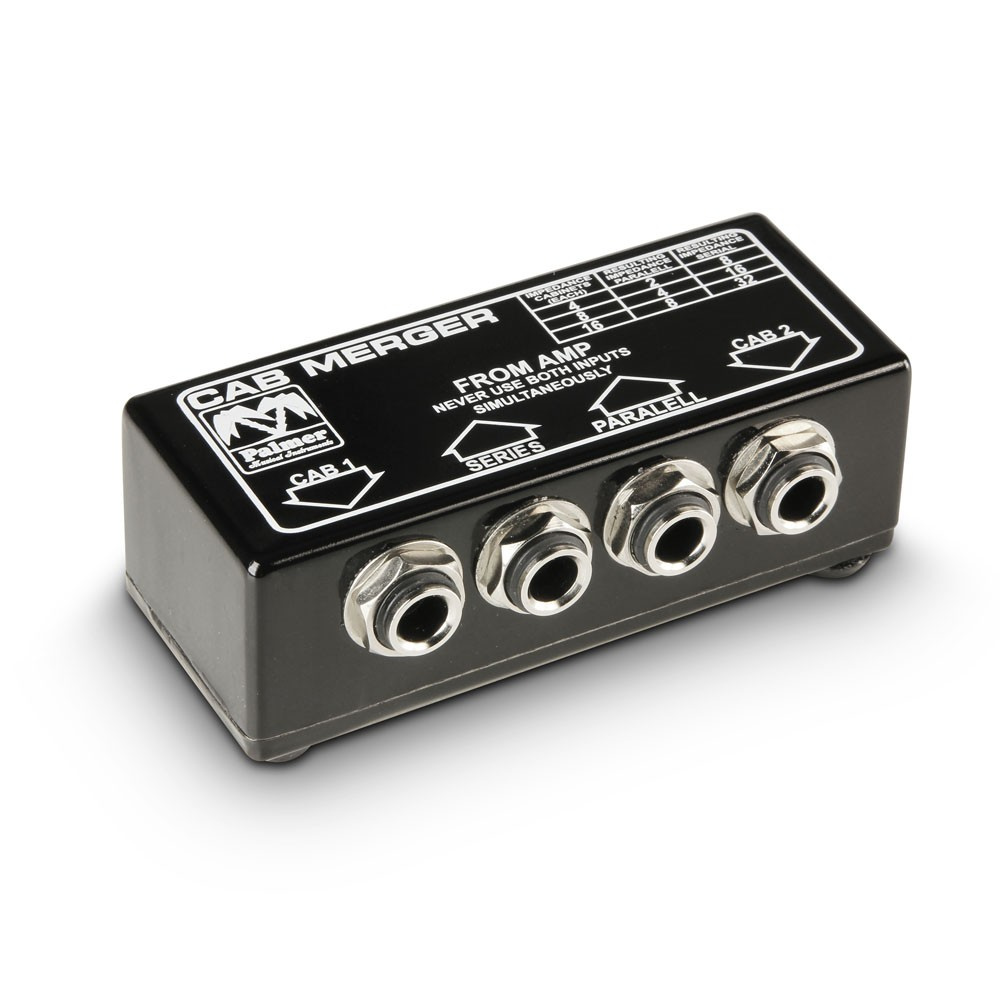

Impedanzadapter für 2x Box 4-Ohm oder 8-ohm an einem AMP Ausgang  So einfach der Cab-Merger von Konzept her ist, er schließt eine wichtige Lücke !  Sie wollen 2 Gitarrenboxen an einem Verstärkerausgang anschließen? Mit diesem Gerät ist das möglich, diese kleine Teil funktioniert einwandfrei. Typische Anwendung eine AMP ( Endstufe ) hat nur einen Ausgang für eine Box, schwups, das Gerät zwischen geschaltet, und sofort können 2 Boxen mit der passenden Ohmzahl betrieben Darüber hinaus lässt sich wählen, ob die beiden Boxen parallel oder in Serie geschaltet werden. So erzielen Sie zum Beispiel mit zwei 8 Ohm-Boxen eine Gesamtimpedanz von 4ohm ( parallel ) oder 16-Ohm ( seriel l). Das Gerät arbeitet passiv und verfälscht den Klang in keiner Weise. Produktart Summierer Anzahl Eingänge 2 Eingangsanschlüsse 6,3 mm Klinke Anzahl Ausgänge 2 Ausgangsanschlüsse 6,3 mm Klinke Gehäusematerial Aluminium Druckguss Gehäuseoberfläche pulverbeschichtet Breite 105 mm / Tiefe 35 mm / Höhe 35 mm Gewicht 0,13 kg

 Lautsprecherregler Schaltpult bzw. Regeleinheit für Lautsprecherboxen. Ideal für Bistros für die Regelung und Verschaltung von Nebenräumen. Die Lautsprecher Kontrolleinheit erlaubt das Umschalten zwischen 2 Paar Lautsprecherboxen (Paar 1 oder Paar 2 oder Paar 1 & Paar 2).Die Lautstärke kann jedoch nur eines Paares eingestellt werden. Pegelsteller in 12-Stufen einstellbar. Geeignet für alle Art von Lautsprecher Schalt- & Leistungsregelung bis max. 2x100 Watt rms bzw. 2x200 Watt Musikleistung Der Verstärker kann natürlich auch nur 2x30 Watt haben Ausgelegt für alle Stereo Verstärker bis zu 2x200 Watt max Leistung Der Ausgang ist Multiohm tauglich Es können 4-Ohm / 8-Ohm / 16-Ohm Lautsprecher auch in Kombination angeschlossen werden Es können verschiedene Lautsprechertypen egal od Decke-, Wand- oder Regallautsprecher Anschlüsse entweder als Klemmanschluss verwendbar oder auch mittels optionalen 4mm Steckern angeschlosen werden Leistungsregelung: 4x 60W rms bzw 2x100Watt rms / 2x200Watt Max. Geeignet für 4 / 6 / 8 / 16 Ohm Lautsprecher aller Art Solides Metallgehäuse mit Metallknopf  Anschlüße Eingang und Ausgänge über vergoldete Polklemmen mit Querloch oder mittels optionallen 4mm Bananenstecker. In die Querlöcher mit DM 4,4mm unter den Schraubkappen können Lautsprecherkabel problemlos eingeklemmt werden. geeignet für Kabelquerschnitte 0,75qmm, 1,5qmm, 2,5qmm, 4qmm Abmessungen: B: 225mm T: 80mm Korpus, T mit Polklemmen und Regler: 120mm Bauhöhe: 40mm mit den Gummifüßen Gewicht 1,15Kg  Optionales Zubehör wie 4mm Stecker ( je nach Anschlussart ) siehe Zubehör-Register

Ideal für Bistros für die Regelung und Verschaltung von Nebenräumen Die einfache Art, eine Beschallung in mehreren Räumen zu realisieren Vielfach einsetzbar und perfekt geeignet für: Wohnhäuser, Restaurants, Kneipen, Bistros, Hotels, Shops, Boutiquen, Arztpraxen usw. 7 x Stereo Ausgänge zum Anschluss von 14 Lautsprecherboxen = 7 Stereo Lautsprecherpaaren in versch. Räumen Zentrale Bedienmöglichkeit je Raum via Fernbedienung wie Quellenwahl:Verstärker-1 / Verstärker-2 Beschreibung: 7-Kanal-Umschaltbox für Lautsprecherpaare oder Verstärker Ideal auch für Showrooms zum Leistungsvergleich von verschiedenen Lautsprechern oder Verstärkern Betriebsart 1: Umschalten von 7 Lautsprecherpaaren an 2 Stereo-Verstärkern mit A/B-Umschaltung Betriebsart 2: Umschalten von 7 Stereo-Verstärkern an 2 Lautsprecherpaaren mit A/B-Umschaltung Multizonen-Funktion erlaubt auch das beliebige Kombinieren der 7 Lautsprecherpaare in Betriebsart 1 Parallelschaltung von 2 Geräten zur Erweiterung auf 14 Zonen in Betriebsart 1 möglich, Verbindungskabel separat erhältlich Hochleistungsübertragung von Audiosignalen, jeder Kanal mit 25 A belastbar somit bis 300Watt je Kanal max. LED-Indikatoren für jeden Status Stummschaltung Autom. Wiederherstellen der letzten Benutzereinstellungen nach dem Einschalten Anschlüsse über Schraubklemmenpaare Inkl. IR-Fernbedienung Separat erhältliche IR-Reichweitenverlängerung  Schwarzes Metallgehäuse mit Aluminium-Frontplatte Betrieb über mitgeliefertes ext. 230Vac Netzteil 12V 1,5A Abmessungen: 482 x 220 x 78 mm (19zoll Rackeinbau 2 HE) oder auch als Standgerät  Technische Daten: Spannungsversorgung: 100 - 240 V AC, 50/60 Hz über mitgeliefertes Netzteil 12 V/1.5 A Belastbarkeit: 25 A pro Kanal Anschlüsse: solide Schraubklemmenpaare Fernbedienung: 2 x 1,5V Microbatterien (Typ AAA) Reichweite: 10m Reichweitenverlängerung: 3,5-mm-Klinkenbuchse Maße (LxBxH): 482 x 220 x 78 mm (19zoll 2HE) Inkl. IR-Fernbedienung Gewicht: 3,2kg

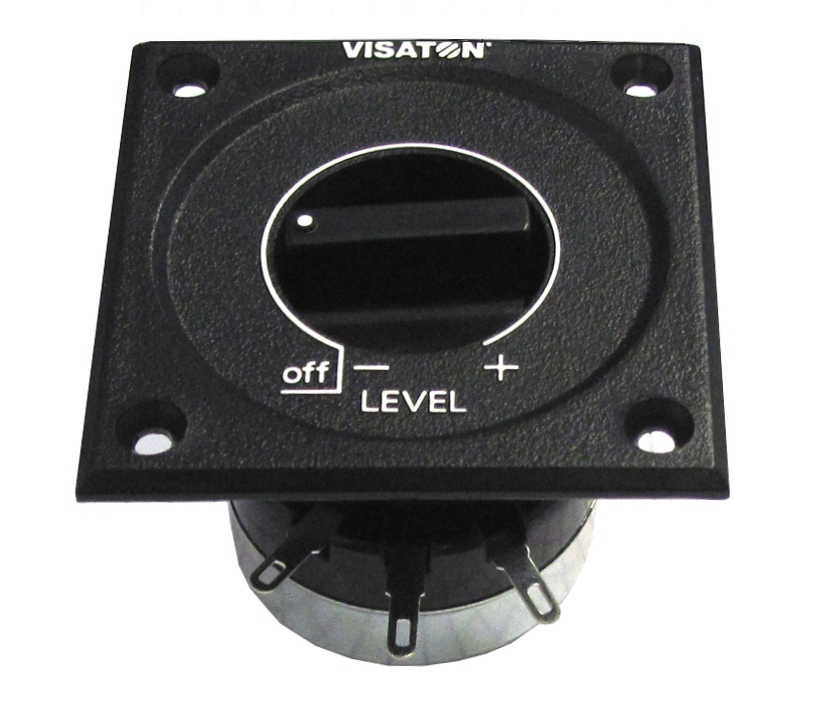

LC57 Lautsprecherregler Pegelregler (L-Regler) für Höhen und Mitten (Level-Controller/L-Pad) hochbelastbar (bis zu 20W Dauerlast und 60W Peak) geeignet für 4ohm 8ohm 16ohm und auch Bändchen und oder Piezohochtöner  mit Belüftungsschlitzen auf der Rückseite off-Position bei Linksanschlag Geeignet zur Anpassung des Mittel- und Hochtonbereichs an die gegebenen räumlich-akustischen Verhältnisse Inkl. Schrauben zur Befestigung.  Abmessungen:  Blende: 60x60mm  Bautiefe: 46mm  Befestigungs-Lochabstand: 47mm

Lautsprecherregler Pegelregler (L-Regler /L-Pad) für den Profi-Einsatz in hochbelastbaren Kombinationen, 100W Dauerlast. Regler Pegelsteller für alle Art von Hochtöner .... Mitteltöner ... als Pegelsteller Lautstärkeregler Mit schwarzer Metallabdeckung zur besseren Wärmeabfuhr hochbelastbar (bis zu 100W Dauerlast und 200W Peak) geeignet für 4-Ohm ... 8-Ohm Impedanzen  Sehr gut geeignet für alle Mitteltöner... Hochtöner... Kalottenhochtöner... Bändchen... Hochtonhörner... Tweeter ..... Piezohochtöner  usw.  Wirkungsgradabsenkung ablesbar in dB ( auf 8-Ohm Anschlussimpedanz bezogen ) Einfacher, versenkter Einbau  Abmessungen siehe auch weitere Bilder = Zeichnung und Anschlussplan  Aussen-Durchmesser = 95mm  / Einbauöffnung  68-74mm  / Bautiefe: 52mm / Frontaufbau ca. 6mm / 4x Bohrung mit DM 4,5mm

Lautsprecherleistungsregler für den Selbsteinbau in Schalterdosen oder Gehäuse aller ArtLautsprecher-Leistungsregler 1x100W Mono (Singelregler) / Als Regler für 4 oder 8-Ohm Lautsprecher aller Art bis 100Watt ( Leistung was auf der Box steht ) oder als Überblendregler bis 10/15 Watt verwendbar. Mit Knopf und Skalenplatte. Belastbarkeit: 1 x 10/15 Watt rms pzw. kurzfristige Peak-Musikleistung 100W Typischer Einsatz als Zonenregler für Nebenräume, Bas, Küche, Büro, Gasträume usw. oder auch als HochtonImpedanz : 8-Ohm 15Watt ohsche Leistung Blenden Abmessungen ca.: 53 x 53 x 2,5mmPoti Abm.: Durchmesser: 41mm H:24mmPotiachse: 6mmGewindeachse: 9mm L:19mmZubehör Leerblende und Knopf (siehe Zubehör Register rechts)

Lautstärkeregler 4-8ohm 100W RMS 250W Musikleistung Lautstärke- bzw. Lautsprecherregler für den Einbau in Gehäuse, Schalttafeln, Boxengehäuse usw. Universell verwendbar. Nicht passend in klassischen Schalterdosen Der leistungsstärkste Mono Regler für Leistungen bis 100Watt RMS Leistung: 1x250 Watt Musikleistung Leistung: 1x100 Watt RMS Leistung max Impedanz: 8-Ohm  Geeignet für 4-Ohm und 8-Ohm Lautsprecher aller Art Abmessungen: Durchmesser: 64mm Korpus: H:29mm Gesamthöhe 45mm ohne Knopf Gewindestutzen-Länge 11mm Gewindestutzen: 8,8mm M10 Lieferung: Inkl. Knopf und Muttern Selber Artikel auch mit langem 21mm Gewindestutzen erhältlich = Bst Nr 85-761-00003

Lautsprecherregler für den Selbsteinbau in Schalterdosen oder Gehäuse aller Art. Eine passende Blende nehmen Sie am besten eine aus ihrem Schalterprogramm z.B. Dimmer-Leerblende von Jung, Gira, Berker, Merten usw.  MONO Lautstärkeregler  Abmessungen: 50x54mm Korpustiefe: 30mm, Länge mit Achse 60mm ( siehe auch Zeichnung )  Gewindestutzen: 8mm (M10) / Achse Durchmesser 6mm  Impedanz: 8-Ohm ( geeignet für Lautsprecher mit 4-ohm, 8-ohm oder 16-ohm Impedanz )  Leistung: 1x50 Watt rms bzw. 150Watt Peak-Musikleistung Lautstärkeregler für Niederohm Lautsprecher ( 4ohm, 8-ohm, 16-ohm ) aller Art egal ob Deckenlautsprecher, Boxen, Terassenlautsprecher usw.  Typischer Anschluss siehe weitere Bilder !  Ideal für die Montage in 70mm Unterputz-Wanddosen oder in quadratische Tehalit L5419 Dose für Stereo-Lautsprecherregelung (Fernregelung usw.) Optional erhältlich ( siehe auch im Zubehör-Register oder unter Suche Nr eingeben ) 43-891-00265 = 1-fach Aufputzrahmen Weiss offene Ausführung 43-891-00260 = 1-fach Aufputzrahmen Weiss geschlossene Ausführung 43-891-00520 = 2-fach Aufputzrahmen Weiss 43-891-00210 = Neutrale Leerblende Weiss 43-891-00220 = Neutraler Knopf in Weiss FOLGENDE AUSF*ÜHRUNGEN DIESER REGLER SIND ERHÄLTLICH ( siehe auch unter Register Ähnliche Artikel ) :  85-761-00005 = Mono Regler 1x 50W rms 1x 150W Peak  85-761-00002 = Stereo Regler 2x 50W rms 2x 150W Peak

Lautstärkeregler bzw. Lautsprecherregler für den Einbau in Gehäuse, Schalttafeln, Boxengehäuse usw. Universell verwendbar. Nicht passend in klassischen Schalterdosen Der leistungsstärkste Stereo Regler Leistung: 2x 100 Watt max. Impedanz: 8-Ohm  Geeignet für 4-Ohm und 8-Ohm Lautsprecher aller Art Durchmesser: 68mm Tiefe: 30mm  Gewindestutzen: 8mm (M10)

Lautsprecher Leistungsregler für den Selbsteinbau in Schalterdosen oder Gehäuse usw. Lautsprecherregler 2x10W rms 2x 100W Musik-Peakleistung Stereo (Doppelregler)Auch ideal verwendbar als Lautstärkeregler in Räumen z.B. in UnterputzdoseAls Regler für 4 oder 8-Ohm Lautsprecher aller Art je Kanal bis 10/15 Watt rms ( Dauerleistung ) verwendbar. Typische Anwendung Hochtonregler, Beriesselung von Nwebenräumen wie Bad.. Küche ... Büro Gastro usw.Mit Knopf und SkalenplatteBelastbarkeit: 2x 10Watt rms Sinusleistung / 100W kurzfristige Peak-Musikleistung Impedanz : 8-Ohm Ohmsch 15Watt Blenden Abmessungen ca: 53 x 53 x 2,5mmPoti Abmessungen: Durchmesser: 41mm H:46mm Potiachse: 6mm Gewindeachse: 9mm L:19mm

Die einfache Art, eine Beschallung in mehreren Räumen zu realisieren für Leistungen bis 2x60/100Watt Vielfach einsetzbar und perfekt geeignet für: Wohnhäuser, Restaurants, Kneipen, Bistros, Hotels, Shops, Boutiquen, Arztpraxen usw. 6 x Stereo Ausgänge zum Anschluss von bis zu 12 Lautsprecherboxen = 6 Stereo Lautsprecherpaaren in versch. Räumen / Zentrale Bedienmöglichkeit je Raum wie Lautstärke, Quellenwahl: Verstärker-1 oder Verstärker-2. / Überlastungsschutz bewahrt alle angeschlossenen Verstärker vor Schäden, die durch zu hohe Spannungen entstehen. Das ist dann wichtig, wenn alle Lautsprecherpaare gleichzeitig betrieben werden. Der separate Kopfhörerausgang mit Lautstärkeregelung ermöglicht es, alle Eingänge ungestört zu kontrollieren. Sie können natürlich alle Arten von Deckenlautsprecher, Regalboxen oder Standlautsprecher auch kombiniert anschließen.  Technische Daten: Eingänge 2 x Stereo Hochpegeleingang (Niederohmig 4..8..16-Ohm) zum Anschluss von bis zu 2 normalen Stereo-Verstärkern Ausgänge mit Klemmanschlüssen für Lautsprecher aller Art mit einer Impendanz von 4...8...16-Ohm. Es können auch gemischte Arten Lautsprechern sein, das ist soweit egal soweit es übliche Niederohm Lautsprecher sind. Eingangsleistung: 2 x 60W max 2x100Watt Stereo bzw. max Peakpower 2x200W Ausgangsleistung regelbar 6 x 60W (Stereo) Einfachster Anschluß über rückseitige Kabelklemmleisten Klemmbuchsen für Kabel bis 4qmm somit geeignet für Lautsprecherkabel mit 2x 0,75qmm / 2x 1,5qmm / 2x2,5qmm und 2x 4qmm Lieferung inkl. selbstklebendes Beschriftungsfeld Abmessungen: B:395mm H:63mm T:215mm Gewicht: 2,9kg Zusatzinformationen; entstanden durch Kundenfragen die wir hiermit gerne beantworten :  Eine zusätzliche Funktion ist, dass dieses Gerät über eine Kopfhörerbuchse (6,3mm Stereo-Klinke) mit Lautstärkeregler verfügt, über die Sie jeden Eingang vom Verstärker abhören können wenn Sie es möchten egal wie die Zonenregler eingestellt sind.  Natürlich können Sie an das Pult auch nur 1-, 2-, 3-, 4-, oder 5 Paar Lautsprechern anschließen das macht nichts aus; das Pult regelt dies automatisch aus. Sie haben somit auch die Möglichkeit Lautsprecher-Zone für Zone in ihrem Haus einfach nach zu rüsten. Es können auch unterschiedliche leistungsstarke Lautsprecher angeschlossen werden, das regelt das Pult automatisch aus   Eine Stromversorgung für dieses Gerät bzw. Regelpult benötigen Sie nicht.   Ein typisches Anschlussschema haben wir bei den weiteren Bildern angehängt ( Bitte einfach alle weitere Bilder durchschauen ) Es sind Ersatz-Regler / Potentiometer erhältlich = 85-761-00010 / 24,90 Euro inkl. MwSt.

Stereo-Lautstärkesteller für 4-8ojm Lautsprecher aller Art in hochwertiger Niederohm-Übertrager-Technik 4...8-Ohm Verstärkereingang 4...8-Ohm Lautsprecherausgang (auch für 16...20-Ohm Speaker verwendbar) Nennbelastbarkeit 30Wrms (40 Watt max) pro Kanal (In Stereo = 2x30/40 Watt) Abschwächung in zehn Stufen (0 bis -30dB, Stufe 0 ist AUS) Frontplatte und Knopf aus schneeweissem Kunststoff Knopf und zweiteilige Blende abnehmbar Anschluss über Schraubklemmen für Kabel bis 2,5qmm Abmessungen: Aussenblende: 80 x 80mm H:7,5mm Innenblende: 71,5 x 71,5mm H:3mm Drehachse mittig Durchmesser: 9mm Bedienknopfdurchmesser 28mm. Knophöhe: 19mm Abmessung des rückseitigen Aufbau: B:71mm H:52mm Bautiefe: 49mm Metallbefestigungsrahmen wie bei einer üblichen Steckdose mit 4 seitlichen Längsschraubenschlitze Montage: Bei Unterputzmontage nur in extra großer UP-Dose mit mindest Innenabmessungen: B:73mm H: 55mm T: 50mm. Nicht passend für die üblichen 60/70er Schalterdosen. Optional erhältlichem Unterputz- bzw. auch als Aufputzgehäuse verwendbar Optional erhältlich ( siehe auch im Zubehör Register )    Bst Nr 43-891-00265 =  1-fach UP-Aufputzrahmen 80x80mm für Lautstärkeregler Weiss ( ohne Boden )  Bst Nr 43-891-00520 =  2-fach UP-Aufputzrahmen 80x157mm für Lautstärkeregler Weiss ( ohne Boden ) Für den Einbau des Reglers in Trockenbauwände bzw. Ständerwände empfehlen wir z.B. die Unterputzdose Schwarz UK-86-WSMB ( Innenabmessungen 75mm x 75mm x 55mm ) von Livolo-Deutschland die dann mit Spaks befestigt werden können.  Folgende Lautstärkeregler sind von der selben Serie erhältlich ( ggf. Nummer unter Suche eingeben )  Bst Nr 43-891-00400 = 100V ELA Lautstärkeregler Unterputz Weiss mit Leistung 20W rms 30W Musikpower Bst Nr 43-891-00410 = 100V ELA Lautstärkeregler Unterputz Weiss mit Leistung 40W rms 60W Musikpower Bst Nr 43-891-00420 = 100V ELA Lautstärkeregler Unterputz Weiss mit Leistung 60W rms 80W Musikpower Bst Nr 85-761-00205 = 4-8ohm Stereo Lautstärkeregler Unterputz Weiss mit Leistung 2x25W rms 2x40W Musikpower
