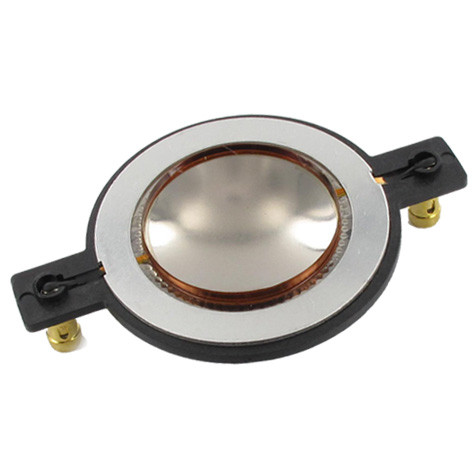

250W Ersatz Diaphragma = Ersatzschwingspule für  Hornhochtöner z.B. KB210, KB212 und viele weitere Hersteller unterschiedlicher Typen und Ausführungen mit selben  Diaphragma-AbmessungenTechnische Daten: Belastbarkeit: 180/250 Watt über Weiche Impedanz: 8-Ohm vergoldete Kontakte Abmessungen ( siehe auch Zeichnung weitere Bilder )  Aussendurchmesser: 65mm Kreisrund Aussen/Aussen 84mm neben den Kontakten Innendurchmesser Membrane: 47mm Schwingspule Durchmesser: 35mm (34,5mm innen) Trägerstärke samt ALU-Ring 4,2mm siehe Zeichnung weitere Bilder Zusatzinfo Ersatztype auch = Bst Nr 83-758-03110 (unter Suche eintippen)

300W Ersatz Diaphragma = Ersatzschwingspule für  Horntreiber bzw. Hornhchtöner viele Hersteller unterschiedlicher Typen und Ausführungen mit selben  Diaphragma-AbmessungenTechnische Daten: Belastbarkeit: 200/300 Watt über Weiche Impedanz: 8-Ohm vergoldete Kontakte Abmessungen: Aussendurchmesser: 84mm Kreisrund Aussen/Aussen 125mm neben den Kontakten Innendurchmesser Membrane: 62mm Schwingspule Durchmesser: 52mm (51,8mm innen) Trägerstärke samt ALU-Ring 4,3mm siehe Zeichnung weitere Bilder

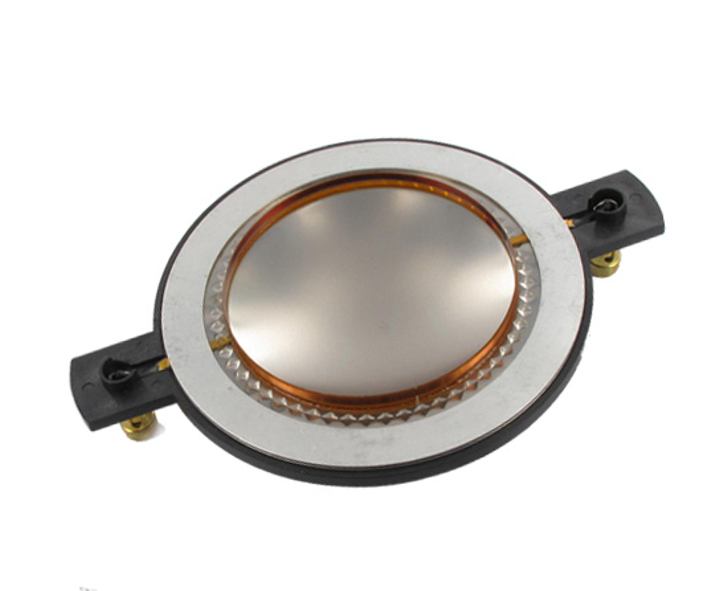

350W Ersatz Diaphragma = Ersatzschwingspule für  Horntreiber bzw. Hornhchtöner viele Hersteller unterschiedlicher Typen und Ausführungen mit selben  Diaphragma-AbmessungenTechnische Daten: Belastbarkeit: 250/350Watt über min 12dB Weiche Impedanz: 8-Ohm / Frequenzgang: 800 - 20000 Hz vergoldete Kontakte Abmessungen ( siehe auch weitere Bilder Zeichnung )  Aussendurchmesser: 110mm Kreisrund Aussen/Aussen 156mm neben den Kontakten Innendurchmesser Membrane: 85mm Schwingspule Durchmesser: 73mm (72,4mm innen) = 2,87zoll  Trägerstärke samt ALU-Ring 5,0mm siehe Zeichnung weitere Bilder

Ersatzschwingspule für Druckkammersystem Trichterlautsprecher und vergleichbare Systeme Ersatzschwingspule für Druckkammerlautsprecher HR15, HR20, HR25 und auch andere Modell div. Hersteller Technische Daten: Belastbarkeit 25W rms 40W max Power über ELA 100V Übertrager oder 6dB, 12dB Weiche auch noch mehr  Empfindlichkeit 105dB / 1W-1m Frequenzbereich: 400...5000 Hz Verwendbar für 16-Ohm oder auch 8-Ohm Systeme Abmessungen siehe auch weitere Bilder  Schwingspule Durchmesser: 39,5mm ( Innendurchmesser 39,0mm ) Koupus Träger Aussen-Durchmesser: 72mm Domehöhe ab Basisträger ca 10mm Dome Durchmesser oben 40mm Anschlussart: 2x Lötltzen

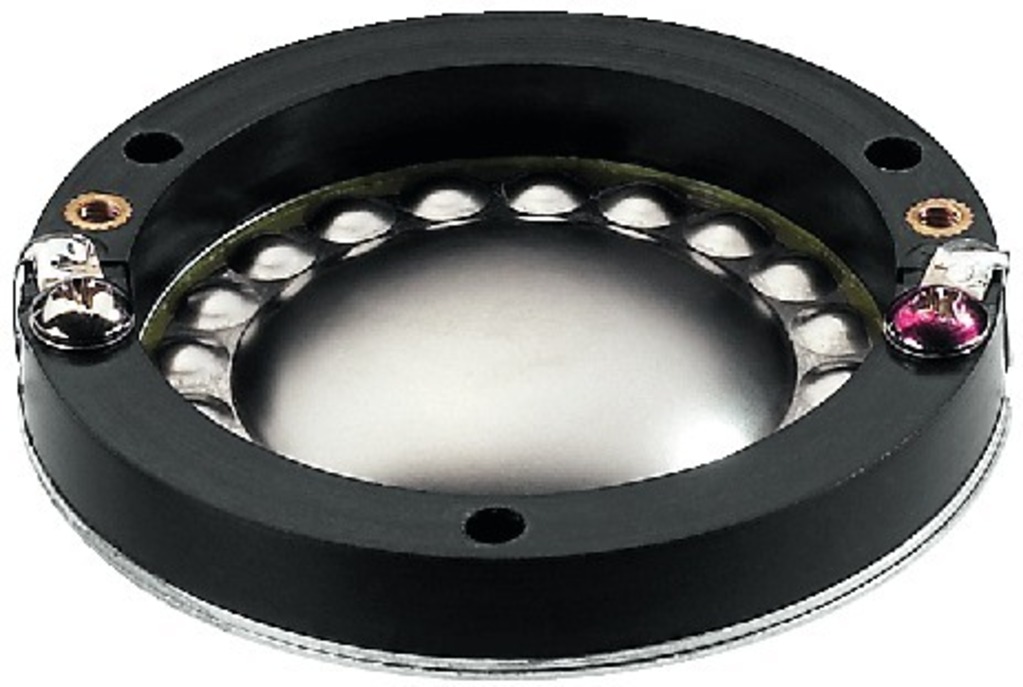

Ersatzschwingspule für Hornhochtöner aller Art z.B. auch MHD-172, MHD-170, MHD-142, MHD-140 und ähnliche Modelle mit dem selben Horntreiber. Technische Daten: Impedanz 8-Ohm Max. Frequenzbereich: 1800...22.000Hz Empf. Trennfreq. 1600-2000Hz über 12dB Frequenzweiche Resonanzfrequenz : 1200Hz Maximale Belastbarkeit: 100W MAX Nennbelastbarkeit (P): 50W RMS Mittl. Schalldr. (1W/1m): 102dB Anschlüsse 2x Schraubkontakte Abmessungen ( siehe auch weitere Bilder Zeichnung )  Korpus Aussen-Durchmesser: 62mm Korpus Innen-Durchmesser: 47,5mm Kalotten-Durchmesser: 36mm Korpus Dicke: 8,6mm Schwingspulen-Durchmesser : 34,5mm = 1,35zoll Schwingspule Höhe: 4,5mm

Ersatzschwingspule für Hornhochtöner aller Art und ähnliche Modelle mit dem selben Horntreiber Technische Daten: Impedanz 8-Ohm Max. Frequenzbereich: 1200...20.000Hz Empf. Trennfreq. 1500Hz über 12dB Frequenzweiche Resonanzfrequenz : 1200Hz Maximale Belastbarkeit: 200W MAX Nennbelastbarkeit (P): 100W RMS Mittl. Schalldr. (1W/1m): 98dB Anschlüsse 2x Schraubkontakte Abmessungen ( siehe auch weitere Bilder Zeichnung ) Korpus Aussen-Durchmesser: 62mm Korpus Innen-Durchmesser: 48mm Kalotten-Durchmesser: 36,5mm Korpus Dicke: 9,2mm 4x Bohrungen je 3,2mm / Abstand Mitte-Mitte je 38,5mm  Schwingspulen-Durchmesser : 34,5mm = 1,35zoll Schwingspule Höhe: 5,5mm

200W 8ohm Ersatzschwingspule für Hochtontreiber Diaphragma Einsatz z.B. auch bei Lautsprecherboxen PAB115 ( war 15zoll Bass 500W rms ( 700W max ) und PAB112 ( war 12zoll Bass 250W rms ( 500W max ) Diaphragma auch geeignet für viele weitere Hersteller unterschiedlicher Typen und Ausführungen mit selben Diaphragma-Abmessungen z.B. Omnitronic AS1500 ...  Frequenzbereich: 1100....20.000Hz  Impedanz: 8-Ohm  Belastbarkeit 200W rms über 12dB Weiche Abmessungen siehe auch Zeichnung weitere Bilder  Aussendurchmesser: 83mm  Schwingspule Durchmesser 34,5mm ( Aussen 35mm )  Alu Träger 62,5mm    Bitte weitere Bilder anschauen passt oft auch bei anderen Horntreibern diverser Hersteller z.B auch von vielen Omnitronic PA Boxen usw

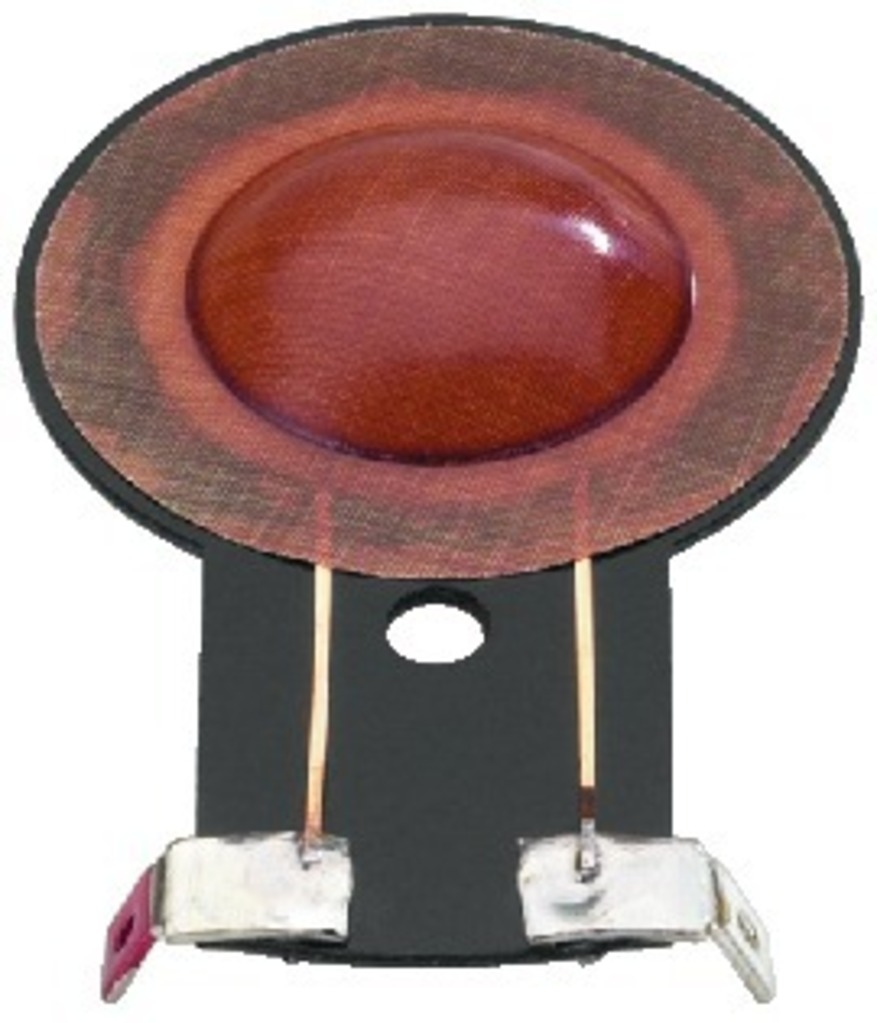

Ersatzschwingspule Diaphragma für Hochtöner Horntreiber diverser Hersteller Geeignet für viele Hochtönersystem und Hornhochtöner, Schraubtreiber z.B. von Sammi Sound HF250BR / Audiotech / Monacor MHD-55 und MHD120 / Fostex / Omnitronic TX-Serie, OEM-Treiber und viele andere Hersteller. Universell verwendbar.  Einsatz meist in Musiker- Party- und PA-Boxen mit Belatbarkeiten 150W...700Watt   Technische Daten:  Belastbarkeit 60Watt über 6dB Weiche oder 120W über 12dB Weiche  Impedanz 8-Ohm Belastbarkeit pur: 30W rms / 55Watt max. Frequenzbereich: 2500-20.000Hz Resonanzfreq.: 2000Hz Empf.Trennfrequenz: 3000Hz (über 12bdB Weiche) Empfindlichkeit: 103dB (1w-1m) Abmessungen siehe auch Zeichnung weitere Bilder ! :   Aussendurchmesser des runden Basisträgers: 45mm Schwingspulen-Durchmesser (Innen) = 25,3mm  Schwingspulen-Durchmesser (aussen) = 26mm Schwingspulenhöhe (Spulenseite) = ca. 2,8mm Schwingspulen-Dome Seitenhöhe (Domeseite) = ca. 5,5mm DOME-Durchmesser ca. 26-27mm  Auslegersteg Platine Träger Abmessungen: Breite: 24mm / Länge ca.: 28mm Anschluss über 2x 4,8mm Steckverbinder

Ersatzschwingspule für verschiedene Horntreiber in hoher Verarbeitungsqualität. Ersatzschwingspule Durchmesser der Spule 44,5mm Kontaktzapfen Mitte-Mitte ca 75mm Ersatzschwingspule für den Hochtontreiber in SP-30PAX, PAB-515/BL und PAB-512/BL sowie für MRD-180, MRD-160 uvm.

Ersatzschwingspule zu Mittelton und Hochtonhörner z.B. zu TX-1220/2520 und viele andere PA-Boxen mit vergleichbaren Ersatzspulen Impedanz 8-Ohm Belastbarkeit 150/300W über Weiche Aluminium Membran mit Kupferschwingspule Schwingspule-Durchmesser: 36mm  ( 1,5zoll Schwingspule siehe auch weitere Bilder Zeichnung )  2 Lötpäds Links Rechts Sie benötigen ihren Basisgrundkopf aus Kunststoff, dort ist die Schwingspule eingebaut,  Basisgrundkopf Kunststoff Aussendurchmesser hatte:  96mm / Höhe: 23mm siehe auch weitere Bilder  Abmessungen der Ersatzschwingspule siehe weitere Bilder  Zusatzinformation Neue Ausführung Nachfolger der TX Serie nun Bst Nr 83-758-03165

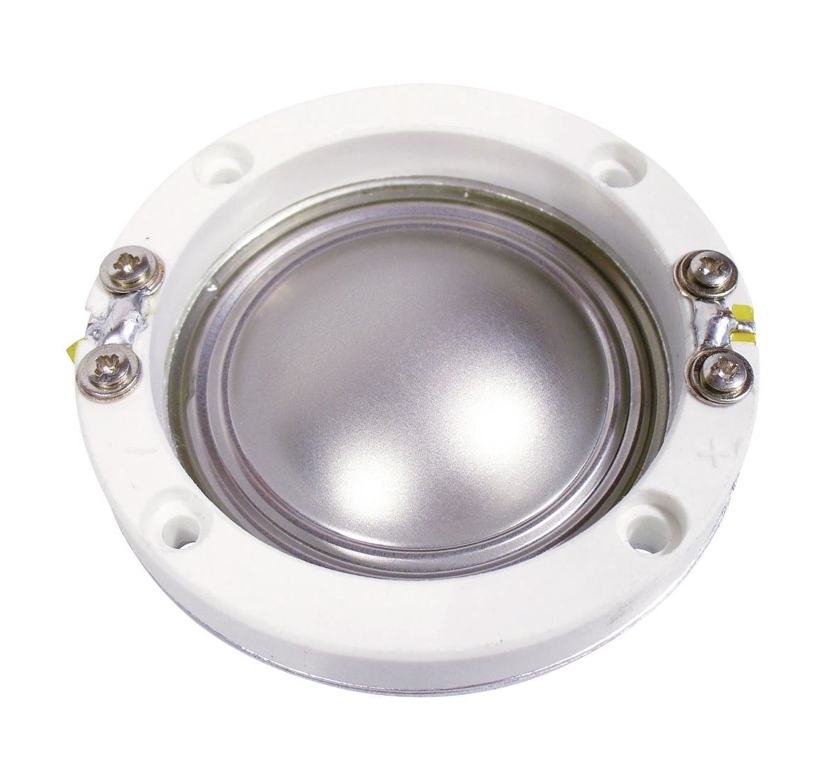

Ersatzschwingspule zu Mittelton und Hochtonhörner z.B. zu TX-1220/2520 und viele andere PA-Boxen mit vergleichbaren Ersatzspulen diverser Hersteller  Impedanz 8-Ohm Belastbarkeit 150/300W über Weiche Schwingspule-Durchmesser: 34,5mm  ( 1,35zoll Schwingspule siehe auch weitere Bilder Zeichnung ) Kunststoffbkopf mit Aluminium Membran mit Kupferschwingspule. Impendanz 8-Ohm Belastbarkeit 150/300Watt über 12dB Weiche Abmessungen ( siehe auch ewitere Bilder Zeichnung ) :  Basiskopf Aussendurchmesser: 83mm Gesamthöhe samt Topf Rückseite jedoch ohne Schwingspule: 16,5-17mm Alu Träger Aussendurchmesser: 62mm Korpus Materialdicke: 3,3 / 4,9mm Schwingspulen-Durchmesser: 34,5mm = 1,35zoll Schwingspulen-Durchmesser ( innen ) : 34,3mm Schwingspulen-Durchmesser ( aussen ) : 35,2mm 6 Bohrungen insgesamt = 4x DM 5,0mm 2x 4,0mm Aufgesetzter Dome Rückseite Durchmesser: 50mm Abmessungen der Ersatzschwingspule siehe weitere Bilder

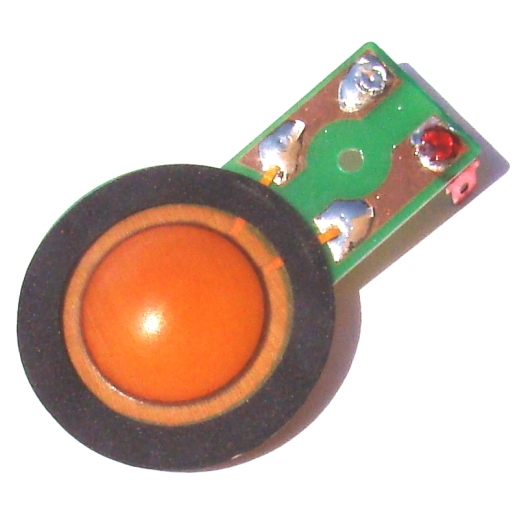

Ersatz Diaphragma = Ersatzschwingspule für Visaton Hochtöner HTH 8.7 und viele weitere Hersteller unterschiedlicher Typen und Ausführungen mit selben Diaphragma-Abmessungen z.B. LD-System Dave-15 System  Technische Daten: Belastbarkeit: 200/300 Watt über 12dB Weiche Impedanz: 8-Ohm 4,8mm Steckkontakte Abmessungen siehe auch Zeichnung weitere Bilder !  Aussendurchmesser: 45mm Kreisrund Aussen quer 71mm zu den Kontakten Trägerstärke samt schwarzem Ring 1,6mm Schwingspule Durchmesser: 26mm (25,3mm innen) Empfehlung Polyfuse zum Schutz SE100 = Nr 22-915-03110  Polyfuse direkt zwischen Weiche und Hochtöner im Plus Zweig

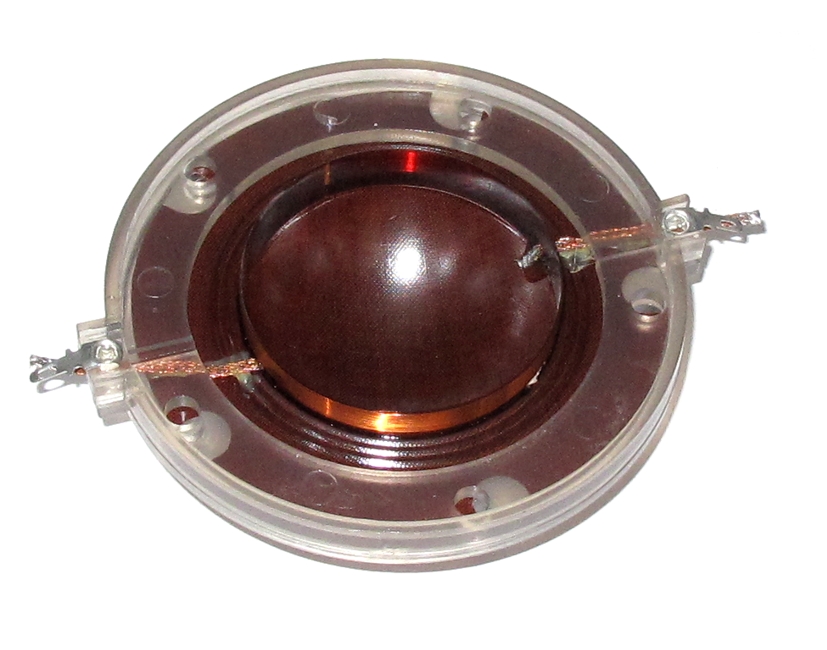

Ersatzschwingspule für Treiber ED100T Druckkammersystem zu Trichterlautsprecher und vergleichbare Systeme Ersatzschwingspule Diaphragma für die Horntreiber ED100T ELA Druckkammer-Treiber passend für Hörner EH-310, EH-400 und EH-560 Technische Daten: Belastbarkeit 50W rms 100W max Power Impedanz 16-Ohm Empfindlichkeit 108dB / 1W-1m Frequenzbereich: 350...5000 Hz Abmessungen siehe auch weitere Bilder  Schwingspule Durchmesser: 52,2mm ( Innendurchmesser 51,5mm ) Korpus Aussen: 94,5mm / Breite über die Anschlüße: 104mm Domehöhe ab Basisträger ca 19mm / Dome Durchmesser oben 53mm

Ersatzschwingspule für Treiber ED60T Druckkammersystem zu Trichterlautsprecher und vergleichbare Systeme Ersatzschwingspule Diaphragma für die Horntreiber ED60T ELA Druckkammer-Treiber passend für Hörner  Technische Daten: Belastbarkeit 60W rms 120W max Power Impedanz 16-Ohm Empfindlichkeit 109dB / 1W-1m Frequenzbereich: 350...5000 Hz Abmessungen siehe auch weitere Bilder  Schwingspule Durchmesser: 52,2mm ( Innendurchmesser 51,5mm ) Korpus Aussen: 94,8mm / Breite über die Anschlüße: 104mm Domehöhe ab Basisträger ca 19mm / Dome Durchmesser oben 53mm

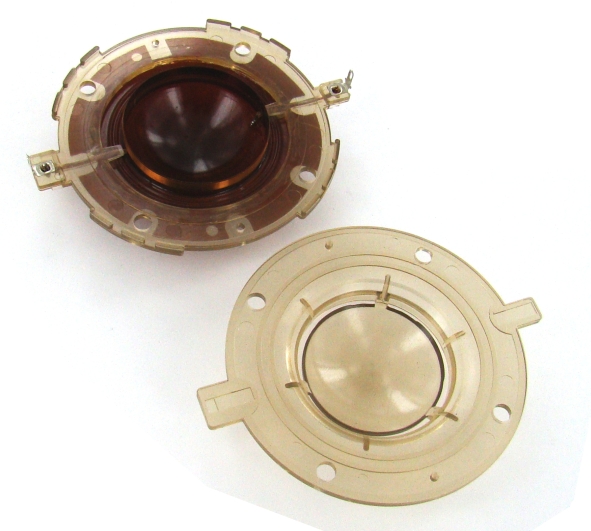

HD35 Ersatzschwingspule für Treiber HD35 Druckkammersystem zu Trichterlautsprecher und vergleichbare Systeme Ersatzschwingspule für die Horntreiber von IIC-Audio HD35 mit 35mm Schraubgewinde oder auch Atlas Sound u.v.w.m. Technische Daten: Belastbarkeit 35W rms 60W max Power  über 12dB Weiche auch mehr Leistung  Empfindlichkeit 113dB / 1W-1m Frequenzbereich:  260....10.000 Hz  Abbmessungen siehe auch weitere Bilder  Schwingspule Durchmesser: 52,2mm ( Innendurchmesser 51,2mm ) Koupus Aussen: 103mm Breite über die Anschlüße: 120mm Domehöhe ab Basisträger ca 19mm ( Dome Durchmesser oben )

Ersatzschwingspulen für Trichter- und Druckkammersysteme bzw. Trichterlautsprecher passend z.B. für: IT20, IT30, IT35, UHC30, NR33KS uvm.

Ersatzschwingspulen für Druckkammersysteme, Trichterlautsprecher und vergleichbare Systeme passend z.B. auch für IT-40 und NR-40KS uvm. Frequenzbereich 180-7000Hz Belastbarkeit  60Watt max Impedanz 16-Ohm

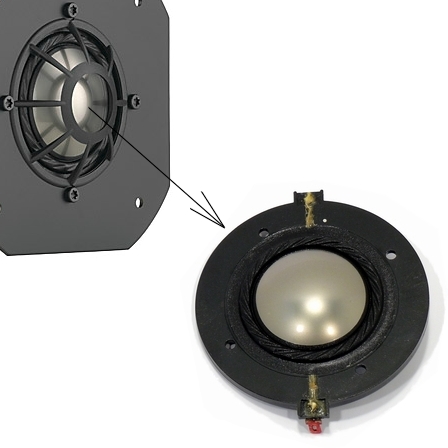

Ersatzschwingspule zu DSM50FFL Diaphragma Belastbarkeit: 120/180 Watt über Weiche Impedanz: 8-Ohm Schwingspuleninduktivität L 0,16mH Magnetische Induktion: 1,4 T Magnetischer Fluss 880 µWb Wickelhöhe 3mm Schwingspulendurchmesser  50mm

Ersatzschwingspule Diaphragma zu G20SC 8-Ohm Nr 83-758-00830 und auch andere Hochtöner anderer Hersteller ähnlicher Bauweise Belastbarkeit: 120/180Watt über Weiche Impendanz: 8-Ohm Schwingspulendurchmesser 20mm Wickelhöhe: 2mm

Ersatzschwingspule Diaphragma zu KE25SC nr 83-758-00860 und auch andere Hochtöner anderer Hersteller ähnlicher Bauweise Belastbarkeit: 80/140Watt über Weiche Impendanz: 8-Ohm Schwingspulendurchmesser 26mm Wickelhöhe: 3mm Genaue Abmessungen siehe weitere Bilder ( Zeichnung )
