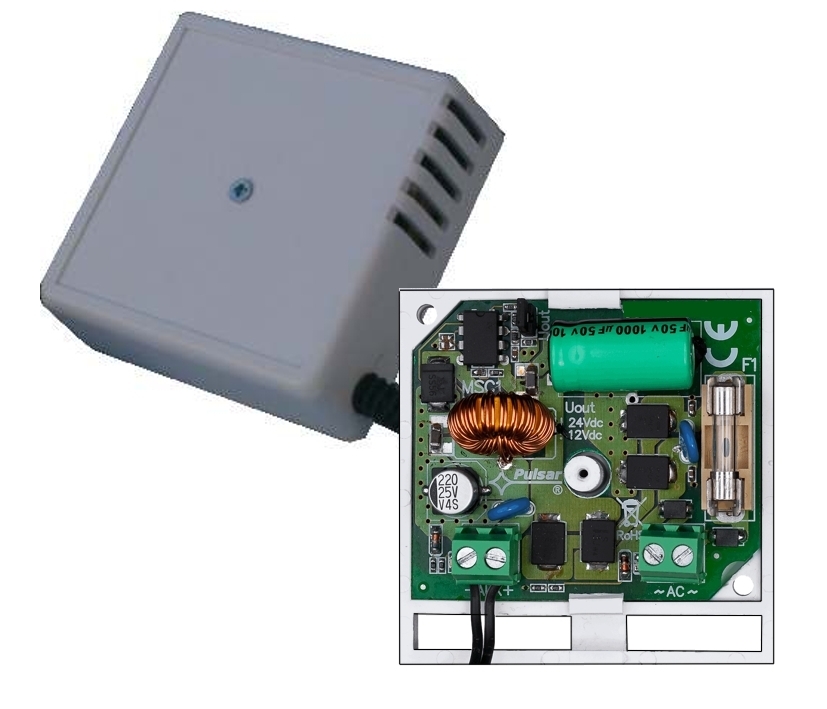

ACDC Wandler Eingang 16-30VAC oder DCDC 22-42VDC auf Ausgang 12VDC 1,5A oder 24VDC 1A Universal Wandler ACDC oder DCDC Spannungswandler Eingang 16-30V AC oder 22-42V DC auf Ausgangsspannung 12V DC (max 1,5A) oder 24V DC (max 1A) Ausgang über Jumper einstellbar (JUout) Diser Konverter-Wandler wurde speziell für Kameras, Alarm- und Zutrittskontrollkomponenten und solche Geräte entworfen, die eine 12V DC oder 24V DC(Gleichstrom)Versorgung benötigen. Nicht immer aber steht diese auch zur Verfügung, insbesondere bei längeren Distanzen zwischen der Stromquelle und dem Verbraucher kommen klassische 12V-Strecken schnell an Ihre Leistungsgrenze. Höhere Ausgangsspannungen an der zentralen Stromversorgung (16 -30V AC oder 22 – 42V DC) werden mit diesem Spannungswandler auf ein verträgliches Maß von 12V DC (max. 1,5A) oder 24V DC (1A) reduziert. Er ist zudem gegen Kurzschluss, Überlastung und Überspannung geschützt. Dank seiner montagefreundlichen, kompakten Bauform eingnet sich dieser Wandler sowohl für die Wandmontage als auch den Einbau in Wetterschutzgehäuse. Technische Daten: ACDC / DCDC Spannungswandler im Aufputzgehäuse Versorgungsspannung 16V-30V/AC oder 22V-42VDC bei Ausgang = 12VDC Versorgungsspannung 24V-30V/AC oder 33V-42V/DC bei Ausgang = 24VDC Strom 1,9A bei 16V AC – 1A bei 30VAC max. für Ausgang = 12V DC/ 1,5A Strom 1,6A bei 24V AC – 1,3A bei 30VAC max. für Ausgang  = 24V DC 1A Leistung max 18W  für Ausgang = 12V DC Leistung max 24W  für Ausgang = 24V DC Effizienz 86% max. (AUX = 12V DC), 90% max (AUX = 24V DC) Ausgangsspannung 12V DC oder 24V DC, über Jumper einstellbar (JUout) Ausgangsstrom max. 1,5A für AUX = 12V DC / 1A für AUX = 24V DC Restwelligkeit: 50mV p-p max. Kurzschluss-Schutz AUX: 200% - 300% der Leistung des Moduls, Automatisches Zurücksetzen Überlastungsschutz (OLP) AUX: F 2A Sicherung, (muss bei Auslösen ersetzt werden!) Statusanzeige LEDs Betriebsumgebung Umgebungsklasse 2 Temperatur-Einsatzbereich:  -10 bis + 40°C, relative Luftfeuchtigkeit: 20% bis max. 90% (nicht kondensierend) Gehäuse-Material Schutzgrad IP20,  Abmessungen 70 x 28 x 70 (B x H x L) Konformität, Garantie CE, RoHS,  Klemm-Anschluss Eingabng  0,41..1,63qmm =  ( AWG 26-14 ) Klemm-Anschluss Ausgang    0,41-1,63qmm = ( AWG 26-14 ) oder über bereits vorkonfektionierte Leitung (ca. 90cm) mit Hohlstecker 5,5x2,1mm Abmessungen: 70 x 28 x 70 (B x H x L)

DCDC Spannungswandler für 24V Verbraucher jeglicher Art; die eine konstante 24Volt Spannung ohne Schwankungen benötigen. Technische Daten: Eingangsspannungsbereich 12V DC: 9,2..12..18VDC Gleichspannung Ausgangsspannung: 24VDC Gleichspannung stabilisiert Ausgang Einstellbereich 23-30V Ein/Ausgang Galvanisch getrennt  Restwelligkeit: 150mV Belastbarkeit 50Watt max. 2,1A an 24V Hoher Wirkungsgrad 74% hohe Lebensdauer Anschluss über Schraubklemmen geringer Verdrahtungsaufwand Case Schutzgehäuse, leichte Montage, Hutschieneclip erhältlich Ja siehe Zubehör Automatischer Wiederanlauf bei Kurzschluss Ja Überlastschutz 105-150% Überspannungsschutz 31,5-37,5V 10%Load Kurzschluss-Schutz Ja Metalllochblechgehäuse mit Schraubklemmen Galvanisch getrennt bis 1500Vdc I/O Isolation Temperatureinsatzbereich: -10...+60°C Abmessungen ca. 159 x 97 x 38mm 2x M3 Lochbild Rückseite für DIN-Clip: 78mm  3x M3 Lochbild seitlich für DIN-Clip: 117 or 18mm Gewicht: 0,48Kg Zusatzinformation: Diese Serie der DCDC Wandler können auch parallel verschaltet werden um ggf. die benötige Verbraucherleistung z.B. auf 100W zu erhöhen, jedoch muss die Ausgangsspannung sehr genau bzw. genau gleich eingestellt sein. Wir empfehlen noch zusätzlich um die Sicherheit und den Langfristigen Einsatz zu gewähren eine zusätzliche Schottky Diode im ( +) Plus Weg einzubauen. z.B. SB560 ( Nr 9-541-00315 ) oder BYS26-45 ( Nr 9-541-00097 ) oder SBL1640PT ( Nr 9-541-00340 )

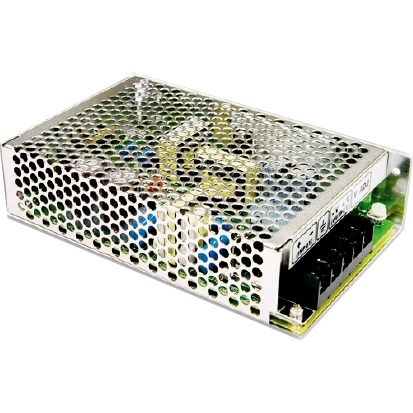

DCDC Wandler 24V auf 12V im Lochblech Gehäuse + Eingang: 24V auf Ausgang: 12V max. 4,2A 50Watt Gleichspannungswandler 24V auf 12V (DCDC) Eingangsspannung: 24V (DC) typisch von 19-36V DC Ausgangsspannung: 12V (DC) stabilisiert Ausgang über Poti nachstellbar von 11-16V) Restwelligkeit: 120mV Leistung: max. 50Watt bzw. 4,2A bei 12V Ausgang (min 0A) Überspannungsschutz: 16,8..20V (Ausgang) OverLoad: >105-150% Kurzschlussfest mit auto recovery Funktion Rise Time: <50ms Efficiency (typ) 75% Soft start / Low Inrush current Input and output isolation Input polarity reverse protection Over load, over voltage and short circuit protection Betriebstemperaturbereich Operating Temperature : -10 ... 60°C Anschluss über solide Schraubklemmen Abmessungen: 159 x 97 x 38mm Am Boden und seitlich befinden sich jeweils 3 M3 Gewindebuchse für optional erhältliche Hutschienenclips; für die Befestigung an DIN-Schiene Clip zb. Bst.Nr.: 93-808-03260 siehe Zubehör Gewicht: 0,38Kg

DCDC Spannungswandler für 24V Verbraucher jeglicher Art; die eine konstante 24Volt Spannung ohne Schwankungen benötigen. Technische Daten: Eingangsspannungsbereich DC: 16,8...24...31,2VDC Gleichspannung oder auch kurzfristig für 1sek. 14,4.....33,6VDC      Ausgangsspannung: 24VDC Gleichspannung stabilisiert Belastbarkeit Ausgang 271,4Watt 0...11,3A max. 11,3A an 24V Restwelligkeit: 150mV Hoher Wirkungsgrad 90% Hohe Lebensdauer Anschluss über Schraubklemmen (Links und Rechts) geringer Verdrahtungsaufwand Anschlüsse: Eingang:  + / -  / FG (PE Erde) Ausgang: + / -       Case Schutzgehäuse, leichte Montage, Status LED integriert: JA Automatischer Wiederanlauf bei Kurzschluss Ja Kurzschluss-Schutz Ja Überlastschutz 105-135% Überspannungsschutz Ausgang 27,6...32,4V Galvanisch getrennt bis 2500Vdc I/O Isolation Serienschaltung mehrere DCDC Wandler dieser Serie machbar, bei parallel Funktion nur mit externer Diode (Schottky z.B.) Metalllochblechgehäuse mit Schraubklemmen Temperatureinsatzbereich: -40...+50°C Abmessungen ca. 216 x 97 x 40mm Gewicht: 1,19Kg 4x Lochbild Boden für Befestigung 81 x 208mm 2x Lochbild seitlich für Befestigung 208mm

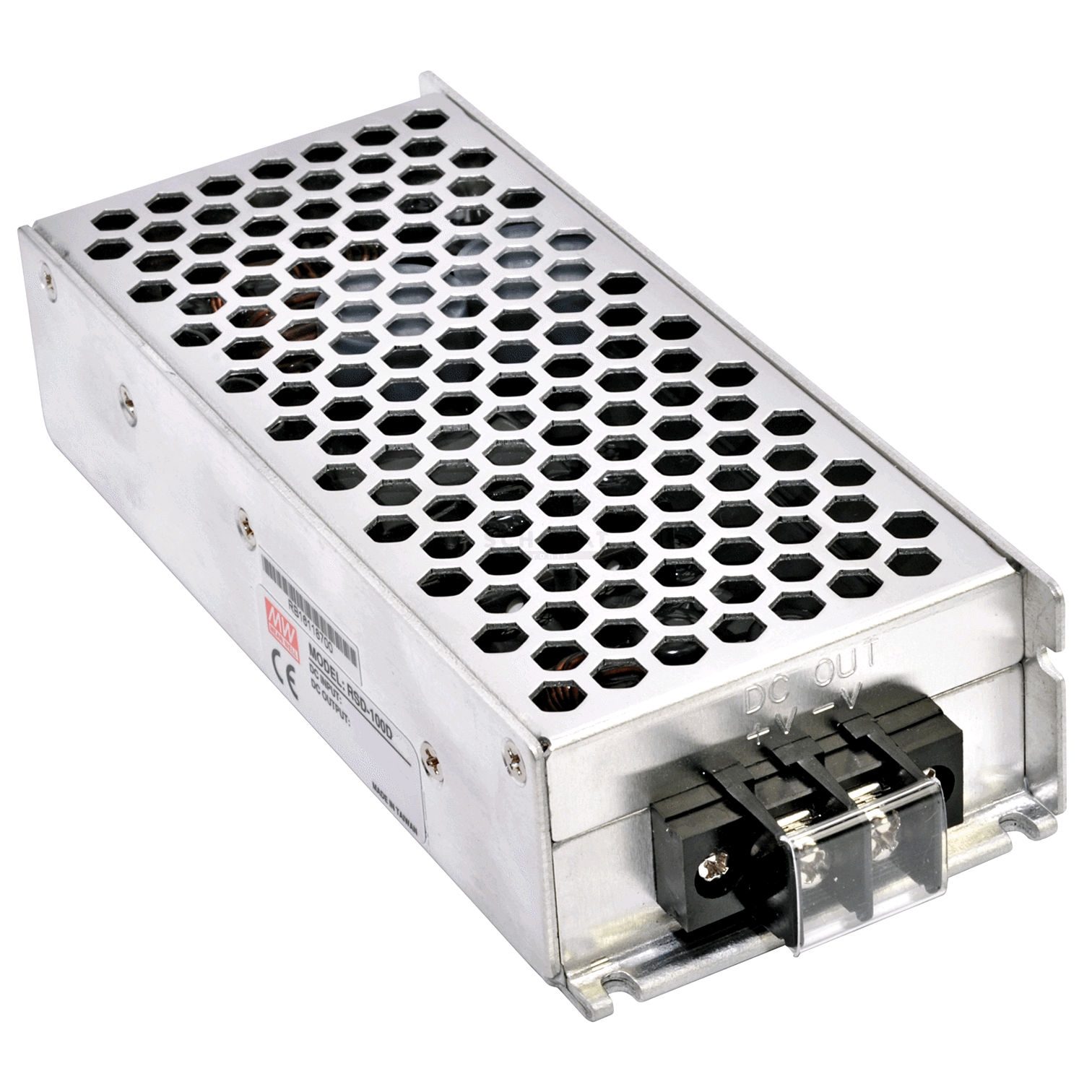

DCDC Spannungswandler für 24V Verbraucher jeglicher Art; die eine konstante 24Volt Spannung ohne Schwankungen benötigen.DCDC Wandler Eingang: 16,8...32V auf 24V Ausgang Belastbarkeit Ausgang = 0-4,2A = 100W Parallel und auch serielle Leistungserweiterung mit selbem Wandler möglich ( siehe weitere Bilder ) geschlossene Bauform (case) Schraubanschlüsse für Eingang und Ausgang LED-Signalleuchte für Betriebsanzeige Überlastschutz durch Strombegrenzung, auto recovery weiter Eingangsspannungsbereich 2:1 galvanische Trennung von Ein- und Ausgang Ein-/Ausgangsisolation 4000V DC stabilisierte 24VDC Ausgangsspannung kurzschlussfest Sicherheitsnormen: UL 62368-1,IEC 62368-1 EMV Normen: EN55032 Klasse A, EN 50155 3 Jahre Herstellergarantie Technische Daten: Eingang: 16,8V...32V DC Gleichspannung Ausgang: 24V DC DC Gleichspannung Belastbarkeit Ausgang: 4,2A 1000Watt ( 0-4,2A keine Mindestbelastung erforderlich ) Überspannungsschutz Ausgang: 32,4V Wirkungsgrad: 89% Überlastschutz: 105...135% Ripple & Noise: 150mVpp Virationsfest bis 5G ( 10-500HZ ) IEC61373 Betriebstemperaturbereich: -40...+55°C Luftfeuchte im Bereich 5-95% nicht kondensierend Abmessungen: L: 156mm B: 68mm H: 36mm Gewicht 0,60Kg Normen und Standards:  Sicherheits-Standards: IEC 62368-1, UL62368-1, AS/NZS 62368-1, EACTPTC 004 approved, Design refer to BS EN/EN62368-1 EMC Emission: Compliance to BS EN/EN55032 (CISPR32) Conduction Emission: ClassA, Radiation Emission: Class B,EACTPTC 020 EMC Immunity : Compliance to BS EN/EN61000-4-2,3,4,5,6,8, EN55035, light industry level, BS EN/ EACTPTC 020 Railway Standard : BS EN/EN50155 / IEC60571 including IEC61373 for shock & vibration, BS EN/EN50121-3-2 for EMC BS EN/ ; EN45545-2 for fire protection

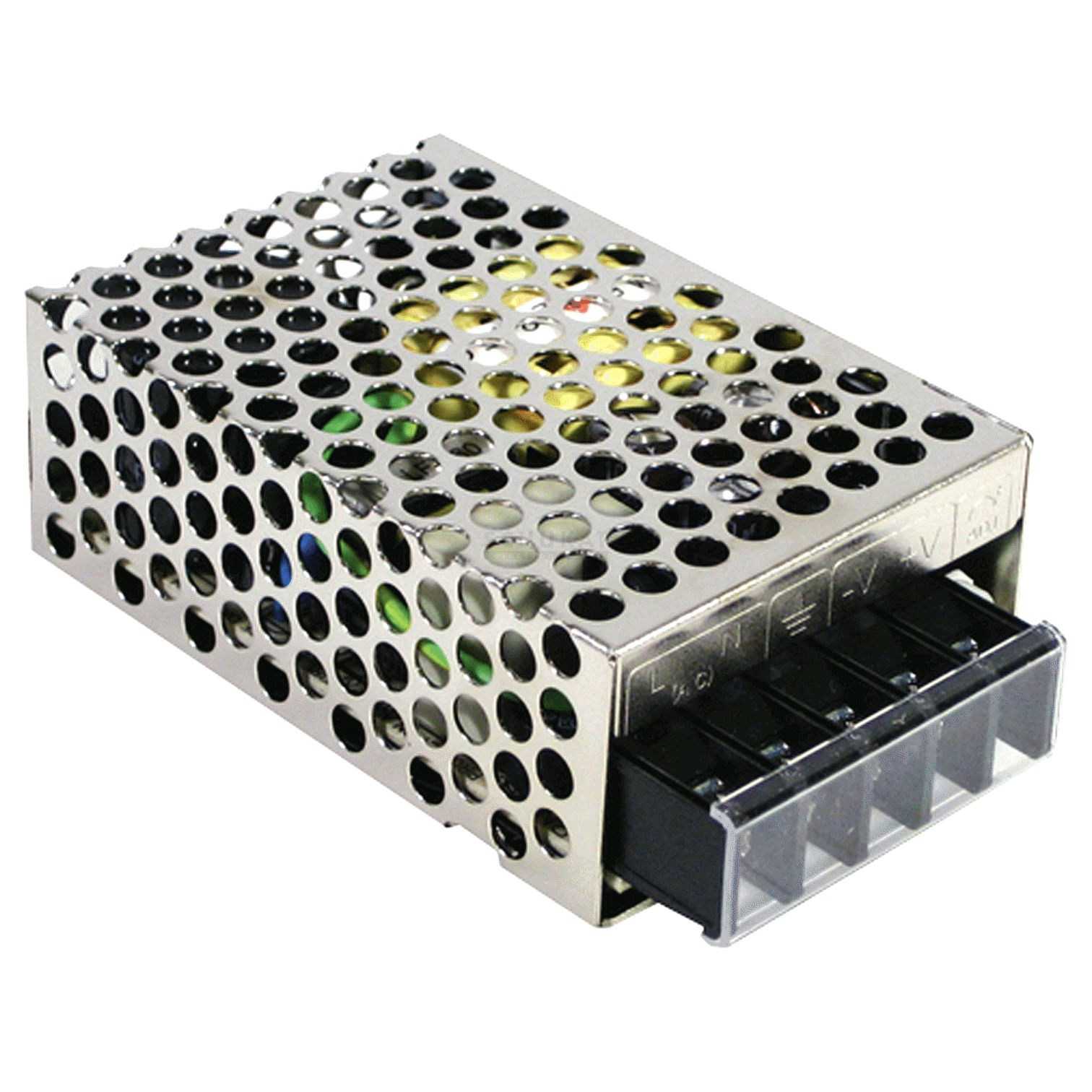

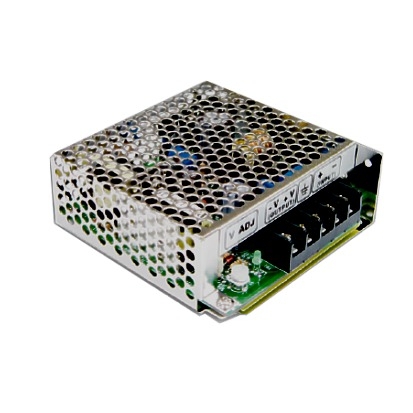

24V 12V DCDC Wandler 24V auf 12V im Lochblech Gehäuse + Eingang: 24V auf Ausgang: 12V max. 2,1A 25Watt Gleichspannungswandler 24V auf 12V (DCDC) Eingangsspannung: 24V (DC) typisch von 19-36V DC Ausgangsspannung: 12V (DC) stabilisiert Ausgang über Poti nachstellbar von 11-16V) Restwelligkeit: 120mV Leistung: max. 25Watt bzw. 2,1A bei 12V Ausgang (min 0A) Überspannungsschutz: 16,8..20V (Ausgang) OverLoad: >105-150% Kurzschlussfest mit auto recovery Funktion Rise Time: <50ms Efficiency (typ) 75% Soft start / Low Inrush current Input and output isolation Input polarity reverse protection Over load, over voltage and short circuit protection Betriebstemperaturbereich Operating Temperature : -10 ... 60°C Anschluss über solide Schraubklemmen Abmessungen: 99 x 97 x 36mm Am Boden und seitlich befinden sich jeweils 3 M3 Gewindebuchse für optional erhältliche Hutschienenclips; für die Befestigung an DIN-Schiene Clip z.B. Bst.Nr.: 93-808-03260 siehe Zubehör Gewicht: 0,38kg

DCDC Wandler 24V auf 12V im Lochblech Gehäuse + Eingang: 24V auf Ausgang: 12V max. 1,25A 15Watt Gleichspannungswandler 24V auf 12V(DCDC) Eingangsspannungsbereich DC: 18...24...36VDC Gleichspannung Ausgangsspannung: 12VDC Gleichspannung stabilisiert Ausgang Einstellbereich 10,8...13,2V Restwelligkeit: 120mV Belastbarkeit 15Watt max. 1,25A an 12V Hoher Wirkungsgrad 76 % hohe Lebensdauer Anschluss über Schraubklemmen geringer Verdrahtungsaufwand Case Schutzgehäuse, leichte Montage, Hutschieneclip erhältlich Ja siehe Zubehör Automatischer Wiederanlauf bei Kurzschluss Ja Überlastschutz 105-150% Überspannungsschutz 31,5-37,5V 10%Load Kurzschluss-Schutz Ja Metalllochblechgehäuse mit Schraubklemmen Galvanisch getrennt bis 1500Vdc I/O Isolation Temperatureinsatzbereich: -10...+60°C Abmessungen ca. 79 x 51 x 28mm 2x M3 Lochbild 55mm Rückseite für DIN-Clip: 78mm 2x M3 Lochbild 66,5mm seitlich für DIN-Clip: 117 or 18mm Gewicht: 0,18Kg

DCDC Wandler 24V auf 24V im Lochblech Gehäuse + Eingang: 24V auf Ausgang: 24V max. 0,625A 15Watt Gleichspannungswandler 24V auf 24V(DCDC) Eingangsspannungsbereich DC: 18...24...36VDC Gleichspannung Ausgangsspannung: 24VDC Gleichspannung stabilisiert Ausgang Einstellbereich 21,6...26,4V Restwelligkeit: 150mV Belastbarkeit 15Watt max. 0,625A an 24V Hoher Wirkungsgrad 77 % hohe Lebensdauer Anschluss über Schraubklemmen geringer Verdrahtungsaufwand Case Schutzgehäuse, leichte Montage, Hutschieneclip erhältlich Ja siehe Zubehör Automatischer Wiederanlauf bei Kurzschluss Ja Überlastschutz 105-150% Überspannungsschutz 31,5-37,5V 10%Load Kurzschluss-Schutz Ja Metalllochblechgehäuse mit Schraubklemmen Galvanisch getrennt bis 1500Vdc I/O Isolation Temperatureinsatzbereich: -10...+60°C Abmessungen ca. 79 x 51 x 28mm 2x M3 Lochbild 55mm Rückseite für DIN-Clip: 78mm 2x M3 Lochbild 66,5mm seitlich für DIN-Clip: 117 or 18mm Gewicht: 0,18Kg

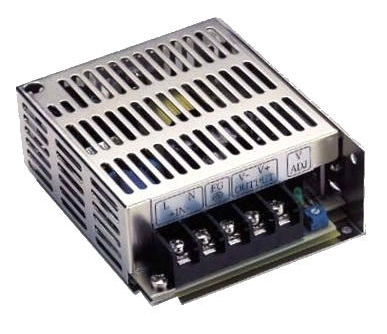

DC-DC Wandler 24V auf 5V im Lochblech Gehäuse + Eingang: 24V auf Ausgang: 5V Gleichspannungswandler 24V auf 5V Eingangsspannung: 24V (DC) typisch von 18-36V DC Ausgangsspannung: 5V (DC) stabilisiert Ausgang über Poti nachstellbar von 5V +/-10% (4,5-5,5V) Restwelligkeit: 50mV Leistung: max. 35Watt bzw. 7A bei 5V Ausgang (min 0A) Toleranz: +-2% + Überspannungsschutz: 5,8..7V (Ausgang) OverLoad: >105-180% Kurzschlussfest mit auto recovery Funktion Rise Time: <20ms Efficiency (typ) 70% MTBF: 417.000h Soft start / Low Inrush current Input and output isolation Input polarity reverse protection Over load, over voltage and short circuit protection Betriebstemperaturbereich Operating Temperature : -10 ... 70°C Anschluss über solide Schraubklemmen Abmessungen: 99x82x35mm Am Boden und seitlich befinden sich jeweils 3 M3 Gewindebuchse für optional erhältliche Hutschienenclips; für die Befestigung an DIN-Schiene CASE Bauform Clip z.B. Bst.Nr.: 93-808-03260 siehe Zubehör Gewicht: 190g

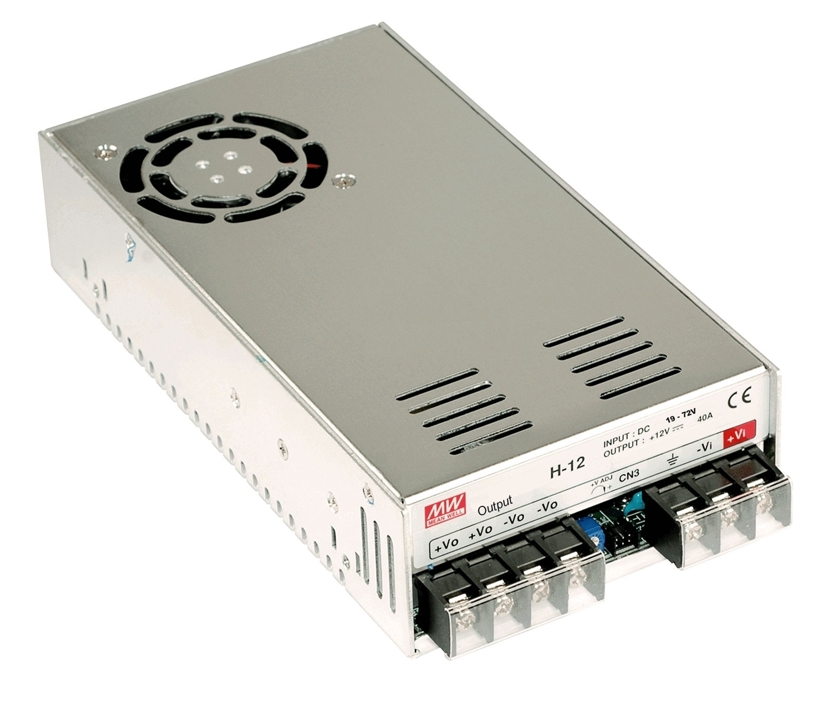

DCDC Wandler für 12V Verbraucher jeglicher Art; die eine konstante 12Volt Spannung ohne Schwankungen benötigen. Technische Daten: Eingangsspannungsbereich: 24V..36V..48..70VDC Gleichspannung 19-72V automatische Anpassung zwischen Ausgangsspannung: 12VDC Gleichspannung stabilisiert Ausgang Einstellbereich 11-15V über kleines Poti  Restwelligkeit: 150mV Belastbarkeit 480Watt 0-40A max. 40A an 12Volt  geschlossene Bauform (case) Schraubanschlüsse Ein-Ausgänge Kühlung durch temp. gestuerter Lüfter Überlastschutz durch Strombegrenzung weiter Eingangsspannungsbereich 4:1 galvanische Trennung von Ein- und Ausgang Ein-/Ausgangsisolation 2000V geregelte Ausgangsspannung über Poti 11-15V kurzschlussfest und Ausgangsschutz Überspannung: 16-19VDC Überlastschutz: 105...125% Integrierter EMI-Entstörfilter und Eingangs Strombegrennzung ( Softstart ) Ein- und Ausschalten der Ausgangsspannung über Remotesignal über 6pol Mini-Steckverbinder mit RM:2,0mm  ( muss nicht belegt werden ! Kontakt offen = ON )  Sensoranschluss für korrekte Spannung an der Last DC-OK-Signal über open Collektor-Anschluss  Vibrationsfest bis 2G ( 10-50Hz )  weitere Technische Daten: Eingang: DC 19-72V automatisch somit geeignet für Eingang 24V 32V 36V 48V 60V 68V DC Ausgang: DC 12V typisch ( einstellbar über Poti 11-15V )+/- Toleranz 1% ( Line-Regulation: +/-0,5% ) Belastbarbeit Ausgang max 480Watt Ausgang 0-40A bei 12Volt DC  Ripple-Noise: 150mV hoher Wirkungsgrad: 90% ( Eigenverbrauch ca. 10% ) Schraubanschlüsse   Eingang: 1x +Plus (+VI = I = Input )und 1x Minus (-VI = I =Input )und Klemme 3 ( = PE oder FG = Chassi KFZ )   Ausgang: 2x +Plus (+Vo = O = Output )und 2x Minus (-Vo = O = Output )   6pol Steckverbinder für Remote ON-OFF etc. dieser Stecker muß nicht zwingend belegt werden, kann aber !   Steckkontakt für Remote ON-Off Signal neben Poti ( Beschriftet mit CN3 ) Steuerfunktion für Remote ON-OFF wie folgt: 0-0,5V = ON=Ein / 12-13V = OFF=Aus ( siehe auch weitere Bilder )     Pin-1 = + Sensoranschluss für korrekte Spannung an der Last ( Positive sensing = +S )    Pin-2 = - Sensoranschluss für korrekte Spannung an der Last ( Negative sensing = -S )    Pin-3 = Open Collector Signal max 10mA max 13VDC bezug auf Pin-4    z.B. Für Funktion wenn DCDC Wandler ON geht externe 10mA LED oder 10mA Relais auf ON = Status OK    Pin-4 = Masse ( -V ) für Open Collector = GND    Pin-5 = Remote ( Steuereingang Plus (+ )) = RC    Pin-6 = Remote ( Steuereingang Minus (-) Ground )= RC-G Setup, Rise Time 500ms , 50ms full load Isolationsspannung I/P-O/P: 2000VAC / I/P-FG: 2000VAC / O/P-FG: 500VAC Standards:    Safety: IEC60950-1CB / EMC: EN55032 ( CSIPR32 Class B ) / EMC    Immunty: EN61000-4-2-3,4,6,8 Industry Level Criteria A, EAC TP TC020 Betriebstemperaturbereich: -20...+60°C Abmessungen  L: 215mm B: 115mm H: 50mm ( siehe auch Zeichnung weitere Bilder )    Am Boden und seitlich befinden sich div M3 + M4 Gewindebuchsen für die Befestigung    RM M3 Gewinde Boden = 177,5mm und Quer 95mm (Achtung kurze Schraube verwenden max L: 3,0mm )    RM M4 Gewinde Boden = 150,0mm und Quer 95mm (Achtung kurze Schraube verwenden max L: 5,0mm )    RM M4 Gewinde seitlich = 150,0mm und Quer 25mm (Achtung kurze Schraube verwenden max L: 5,0mm ) Befestigung mittels optionalen Winkeln oder auch Hutschienenclip ( siehe unten im Zubehör-Register )  Bst Nr 93-808-03230 = Hutschienenclip z.B. für die seitliche Montage Bst Nr 93-808-03250 = Univ. Clip-Halterung für die Montage auf der Rückseite ( TS35 Halterung zum selber anpassen )  Bst Nr 93-808-03210 = DIN-Befestigungsstreifen 140x20mm  Bst Nr 93-808-03220 = DIN Befestigungswinkel seitlich ( kleiner -LWinkel )  Bst Nr 40-874-00380 = 6pol Stecker RM2,0mm = oder anlöten mit Schrumpfschlauch da derzeit Lieferzeit !  Gewicht: 1150g Zusatzinfo: auch mit 24V 480W Ausgang erhältlich = Bst Nr 43-846-00586

DCDC Wandler für 24V Verbraucher jeglicher Art; die eine konstante 24Volt Spannung ohne Schwankungen benötigen. Technische Daten: Eingangsspannungsbereich: 24V..36V..48..70VDC Gleichspannung 19-72V automatische Anpassung zwischen Ausgangsspannung: 24V DC Gleichspannung stabilisiert Ausgang Einstellbereich 23-30V über kleines Poti  Restwelligkeit: 150mV Belastbarkeit 504Watt 0-21A max. 21A an 24Volt  geschlossene Bauform (case) Schraubanschlüsse Ein-Ausgänge Kühlung durch temp. gestuerter Lüfter Überlastschutz durch Strombegrenzung weiter Eingangsspannungsbereich 4:1 galvanische Trennung von Ein- und Ausgang Ein-/Ausgangsisolation 2000V geregelte Ausgangsspannung über Poti 23-30V kurzschlussfest und Ausgangsschutz Überspannung: 31-35VDC Überlastschutz: 105...125% Integrierter EMI-Entstörfilter und Eingangs Strombegrennzung ( Softstart ) Ein- und Ausschalten der Ausgangsspannung über Remotesignal über 6pol Mini-Steckverbinder mit RM:2,0mm  ( muss nicht belegt werden ! Kontakt offen = ON )  Sensoranschluss für korrekte Spannung an der Last DC-OK-Signal über open Collektor-Anschluss  Vibrationsfest bis 2G ( 10-50Hz )  weitere Technische Daten: Eingang: DC 19-72V automatisch somit geeignet für Eingang 24V 32V 36V 48V 60V 68V DC Ausgang: DC 24V typisch ( einstellbar über Poti 23-30V ) +/- Toleranz 1% ( Line-Regulation: +/-0,5% ) Belastbarbeit Ausgang max 500Watt Ausgang 0-21A bei 21Volt DC  Ripple-Noise: 150mV hoher Wirkungsgrad: 90% ( Eigenverbrauch ca. 10% ) Schraubanschlüsse   Eingang: 1x +Plus (+VI = I = Input )und 1x Minus (-VI = I =Input )und Klemme 3 ( = PE oder FG = Chassi KFZ )   Ausgang: 2x +Plus (+Vo = O = Output )und 2x Minus (-Vo = O = Output )   6pol Steckverbinder für Remote ON-OFF etc. dieser Stecker muß nicht zwingend belegt werden, kann aber !   Steckkontakt für Remote ON-Off Signal neben Poti ( Beschriftet mit CN3 ) Steuerfunktion für Remote ON-OFF wie folgt: 0-0,5V = ON=Ein / 12-13V = OFF=Aus ( siehe auch weitere Bilder )     Pin-1 = + Sensoranschluss für korrekte Spannung an der Last ( Positive sensing = +S )    Pin-2 = - Sensoranschluss für korrekte Spannung an der Last ( Negative sensing = -S )    Pin-3 = Open Collector Signal max 10mA max 13VDC bezug auf Pin-4    z.B. Für Funktion wenn DCDC Wandler ON geht externe 10mA LED oder 10mA Relais auf ON = Status OK    Pin-4 = Masse ( -V ) für Open Collector = GND    Pin-5 = Remote ( Steuereingang Plus (+ )) = RC    Pin-6 = Remote ( Steuereingang Minus (-) Ground )= RC-G Setup, Rise Time 500ms , 50ms full load Isolationsspannung I/P-O/P: 2000VAC / I/P-FG: 2000VAC / O/P-FG: 500VAC Standards:    Safety: IEC60950-1CB / EMC: EN55032 ( CSIPR32 Class B ) / EMC    Immunty: EN61000-4-2-3,4,6,8 Industry Level Criteria A, EAC TP TC020 Betriebstemperaturbereich: -20...+60°C Abmessungen  L: 215mm B: 115mm H: 50mm ( siehe auch Zeichnung weitere Bilder )    Am Boden und seitlich befinden sich div M3 + M4 Gewindebuchsen für die Befestigung    RM M3 Gewinde Boden = 177,5mm und Quer 95mm (Achtung kurze Schraube verwenden max L: 3,0mm )    RM M4 Gewinde Boden = 150,0mm und Quer 95mm (Achtung kurze Schraube verwenden max L: 5,0mm )    RM M4 Gewinde seitlich = 150,0mm und Quer 25mm (Achtung kurze Schraube verwenden max L: 5,0mm ) Befestigung mittels optionalen Winkeln oder auch Hutschienenclip ( siehe unten im Zubehör-Register )  Bst Nr 93-808-03230 = Hutschienenclip z.B. für die seitliche Montage Bst Nr 93-808-03250 = Univ. Clip-Halterung für die Montage auf der Rückseite ( TS35 Halterung zum selber anpassen )  Bst Nr 93-808-03210 = DIN-Befestigungsstreifen 140x20mm  Bst Nr 93-808-03220 = DIN Befestigungswinkel seitlich ( kleiner -LWinkel )  Bst Nr 40-874-00380 = 6pol Stecker RM2,0mm = oder anlöten mit Schrumpfschlauch da derzeit Lieferzeit !  Gewicht: 1150g Zusatzinfo: auch mit 12V 480W Ausgang erhältlich = Bst Nr 43-846-00585

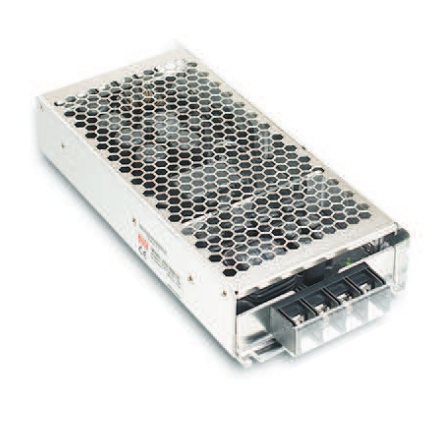

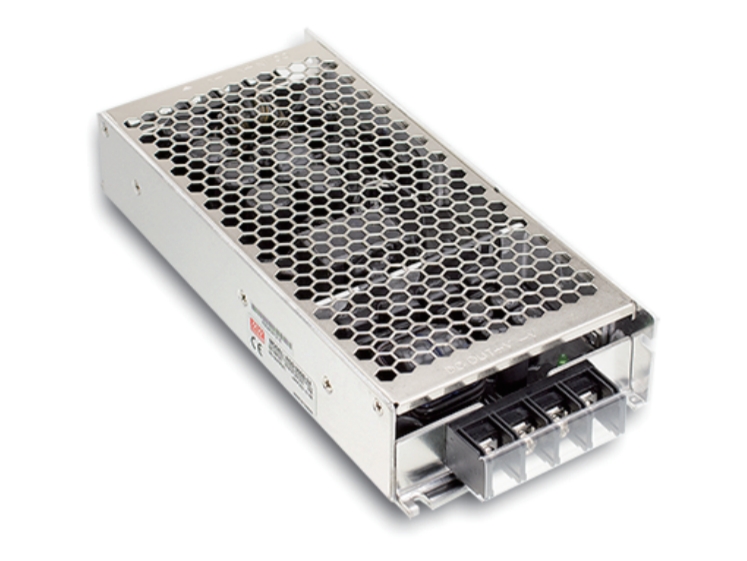

DCDC Wandler für 12V Verbraucher jeglicher Art; die eine konstante 12Volt Spannung ohne Schwankungen benötigen. DCDC Wandler 36V auf 12V 300Watt Leistung Eingang 25-36-46V Technische Daten: Eingangsspannungsbereich DC: 25,2....46,8VDC Gleichspannung galvanische Trennung von Ein- und Ausgang Ausgangsspannung: 12V Gleichspannung stabilisiert Ausgang Einstellbereich Nein kein Poti da Ausgang enge Toleranz Belastbarkeit 300Watt max. 25A an 12V ( Bereich 0-25A DC ) Restwelligkeit: 120mV Spannungstoleranz Ausgang: +/-2% ( 11,76...12,24V ) Hoher Wirkungsgrad 90% SEtup-Time: 800ms / rise Time: 50ms hohe Lebensdauer durch Elkos mit 105° Standard Anschluss über Schraubklemmen geringer Verdrahtungsaufwand Case Schutzgehäuse, leichte Montage, Hutschieneclip erhältlich Ja siehe Zubehör Automatischer Wiederanlauf bei Kurzschluss Ja Übertemperaturt-Schutz: Ja Überlastschutz 105-135% Überspannungsschutz 13,8-16,2V 10%Load ** Parallel tauglich mit weiteren DCDC Wandler selbe Serie Ja ! Fügen Sie jeweils eine Leistungsdiode am positiven Ausgang je DCDC Wandler hinzu ! Kurzschluss-Schutz Ja Lüfter integriert Nein ( Konvektion Lüftkühlung ) Metalllochblechgehäuse Schraubklemmen Eingang: ( - ) Minus = V- / ( + ) Plus = V+ Input Ausgang: 1 x ( + ) Plus / 1 x ( - ) Minus 1 x PE ( Erde Gehäuse ) Galvanisch getrennt bis 4000Vdc I/P-O/P 4KVDC / Empfohlene Eingangssicherung: 20A FastFuse Temperatureinsatzbereich: -40...+50°C Vibrationsfest bis 5G ( 10-500Hz 10min ) Abmessungen ca. 216 x 96,5 x 40mm 4x Befestigungslaschen: 208mm x 81mm ( siehe auch Zeichnung weitere Bilder )  Gewicht: 1,19Kg Kompatibel mit Standards: EN50155 und EN45545-2 / EN55032 / EN61000-4-2,3,4,5,6,8

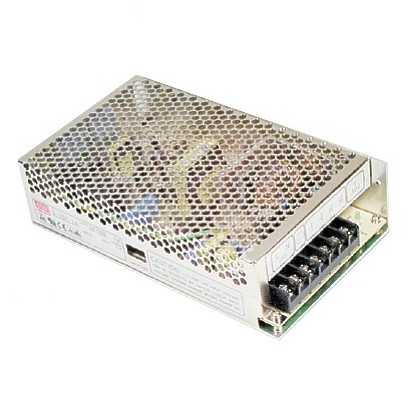

DCDC Wandler 48V auf 12V für 12V Verbraucher jeglicher Art; die eine konstante 12Volt Spannung ohne Schwankungen benötigen. Technische Daten: Eingangsspannungsbereich: 36V..48V..72VDC Gleichspannung Ausgangsspannung: 12VDC Gleichspannung stabilisiert Ausgang Einstellbereich 11-16V Restwelligkeit: 120mV Belastbarkeit 150Watt max. 12,5A an 12V Hoher Wirkungsgrad 80% hohe Lebensdauer Anschluss über Schraubklemmen geringer Verdrahtungsaufwand Case Schutzgehäuse, leichte Montage, Hutschieneclip erhältlich Ja siehe Zubehör Automatischer Wiederanlauf bei Kurzschluss Ja Überlastschutz 105-135% Überspannungsschutz 16,8-20V 10%Load Kurzschluss-Schutz Ja Metalllochblechgehäuse mit Schraubklemmen Galvanisch getrennt bis 1500Vdc I/O Isolation Temperatureinsatzbereich: -10...+60°C Abmessungen ca. 198x110x50mm 4x M3 Lochbild Rückseite für DIN-Clip: 172 or 97mm  3x M3 Lochbild seitlich für DIN-Clip: 159 or 25mm Gewicht: 0,86Kg

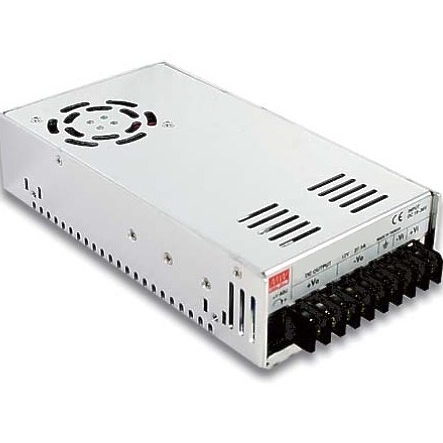

DCDC Wandler für 12V Verbraucher jeglicher Art; die eine konstante 12Volt Spannung ohne Schwankungen benötigen. Technische Daten: Eingangsspannungsbereich: 36V..48V..72VDC Gleichspannung ) automatische Anpassung zwischen 36-72V  Ausgangsspannung: 12VDC Gleichspannung stabilisiert Ausgang Einstellbereich 11-16V Restwelligkeit: 120mV Belastbarkeit 350Watt max. 27,5A an 12V Hoher Wirkungsgrad 81% hohe Lebensdauer Anschluss über Schraubklemmen geringer Verdrahtungsaufwand Case Schutzgehäuse, leichte Montage, Hutschieneclip erhältlich Ja siehe Zubehör Automatischer Wiederanlauf bei Kurzschluss Ja Überlastschutz 105-135% Überspannungsschutz 16,8-20V 10%Load Kurzschluss-Schutz Ja Metalllochblechgehäuse mit Schraubklemmen Schraubklemmen     Eingang: ( - ) Minus = -VI / ( + ) Plus = +Vi     Ausgang: 3 x ( + ) Plus / 3 x ( - ) Minus     1 x PE ( Erde Gehäuse ) Galvanisch getrennt bis 1500Vdc I/O Isolation Temperatureinsatzbereich: -20...+60°C Abmessungen 215x115x50mm   4x M4 Lochbild Rückseite für DIN-Clip: 50 or 150mm    4x M3 Lochbild seitlich für DIN-Clip: 25 or 150mm Gewicht: 0,86Kg Neu weitere Alternativen in diesem Segment Bst Nr 43-846-00585 = DCDC-Wandler mit 12V 0-40A Ausgang Input 19-70V 480W Leistung  Bst Nr 43-846-00586 = DCDC-Wandler mit 24V 0-21A Ausgang Input 19-70V 480W Leistung

DCDC Spannungswandler für 12V Verbraucher jeglicher Art; die eine konstante 12Volt Spannung ohne Schwankungen benötigen. Technische Daten: Eingangsspannungsbereich DC: 36..48..72VDC Gleichspannung oder Ausgangsspannung: 12VDC Gleichspannung stabilisiert Ausgang Einstellbereich 11-16V Restwelligkeit: 120mV Belastbarkeit 50Watt max. 4,2A an 12V Hoher Wirkungsgrad 78% hohe Lebensdauer Anschluss über Schraubklemmen geringer Verdrahtungsaufwand Case Schutzgehäuse, leichte Montage, Hutschieneclip erhältlich Ja siehe Zubehör Automatischer Wiederanlauf bei Kurzschluss Ja Überlastschutz 105-150% Überspannungsschutz 16,8-20V 10%Load Kurzschluss-Schutz Ja Metalllochblechgehäuse mit Schraubklemmen Galvanisch getrennt bis 1500Vdc I/O Isolation Temperatureinsatzbereich: -10...+60°C Abmessungen ca. 159 x 97 x 38mm 2x M3 Lochbild Rückseite für DIN-Clip: 78mm  3x M3 Lochbild seitlich für DIN-Clip: 117 or 18mm Gewicht: 0,48Kg

DCDC Wandler 48V auf 24V für 24V Verbraucher jeglicher Art; die eine konstante 24Volt Spannung ohne Schwankungen benötigen. Technische Daten: Eingangsspannungsbereich: 36V..48V..72VDC Gleichspannung Ausgangsspannung: 24VDC Gleichspannung stabilisiert Ausgang Einstellbereich 23..30V über integriertes Poti Restwelligkeit: 150mV Belastbarkeit 100Watt max. 4,2A an 24V Hoher Wirkungsgrad 81% hohe Lebensdauer Anschluss über Schraubklemmen geringer Verdrahtungsaufwand Case Schutzgehäuse, leichte Montage, Hutschieneclip erhältlich Ja siehe Zubehör Automatischer Wiederanlauf bei Kurzschluss Ja Überlastschutz 105-135% Überspannungsschutz 31,5...37,5V 10%Load Kurzschluss-Schutz Ja Metalllochblechgehäuse mit Schraubklemmen Galvanisch getrennt bis 1500Vdc I/O Isolation Temperatureinsatzbereich: -10...+60°C Abmessungen ca. 198x110x50mm 4x M3 Lochbild Rückseite für DIN-Clip: 172 or 97mm  3x M3 Lochbild seitlich für DIN-Clip: 159 or 25mm Gewicht: 0,86Kg

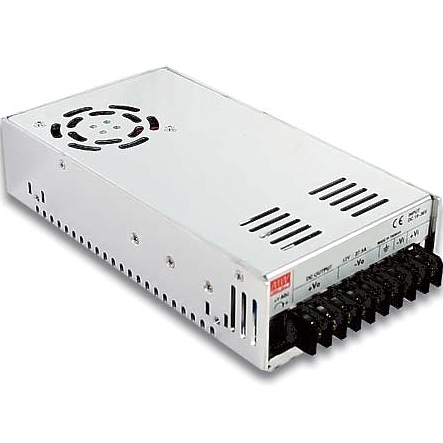

48V DCDC Wandler  Eingang 36-72V Technische Daten: Eingangsspannungsbereich: 36V..48V..72VDC Gleichspannung Ausgangsspannung: 48VDC Gleichspannung stabilisiert Ausgang Einstellbereich 43-53V Restwelligkeit: 200mV Belastbarkeit 350Watt max. 7,3A Hoher Wirkungsgrad 82% hohe Lebensdauer Anschluss über Schraubklemmen geringer Verdrahtungsaufwand Case Schutzgehäuse, leichte Montage, Hutschieneclip erhältlich Ja siehe Zubehör Automatischer Wiederanlauf bei Kurzschluss Ja Überlastschutz 105-135% Überspannungsschutz 53-65V 10%Load Kurzschluss-Schutz Ja Metalllochblechgehäuse mit Schraubklemmen Schraubklemmen     Eingang: ( - ) Minus = -VI / ( + ) Plus = +Vi     Ausgang: 3 x ( + ) Plus / 3 x ( - ) Minus     1 x PE ( Erde Gehäuse ) Galvanisch getrennt bis 1500Vdc I/O Isolation Temperatureinsatzbereich: -20...+60°C Abmessungen 215x115x50mm   4x M4 Lochbild Rückseite für DIN-Clip: 50 or 150mm    4x M3 Lochbild seitlich für DIN-Clip: 25 or 150mm Gewicht: 0,86Kg

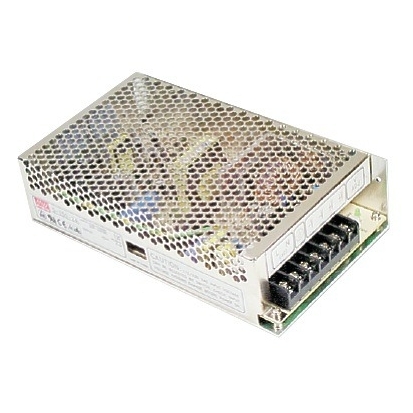

DCDC Spannungswandler für 12V Verbraucher jeglicher Art; die eine konstante 12Volt Spannung ohne Schwankungen benötigen. Technische Daten: Eingangsspannungsbereich DC: 72..144VDC Gleichspannung oder Eingangsspannungsbereich AC: 85..132VAC Wechselspannung  Ausgangsspannung: 12VDC Gleichspannung stabilisiert Ausgang Einstellbereich 11-16V über internes Poti Restwelligkeit: 120mV Belastbarkeit 150Watt max. 12,5A an 12V Hoher Wirkungsgrad 80% hohe Lebensdauer Anschluss über Schraubklemmen geringer Verdrahtungsaufwand Case Schutzgehäuse, leichte Montage, Hutschieneclip erhältlich Ja siehe Zubehör Automatischer Wiederanlauf bei Kurzschluss Ja Überlastschutz 105-135% Überspannungsschutz 16,8-20V 10%Load Kurzschluss-Schutz Ja Metalllochblechgehäuse mit Schraubklemmen Galvanisch getrennt bis 1500Vdc I/O Isolation Temperatureinsatzbereich: -10...+60°C Abmessungen ca. 198x110x50mm 4x M3 Lochbild Rückseite für DIN-Clip: 172 or 97mm  3x M3 Lochbild seitlich für DIN-Clip: 159 or 25mm Gewicht: 0,86Kg Hutschienenclip optional erhältlich siehe Zubehör-Register z.B. Nr.: 93-808-03280 oder 93-808-03250 Zusatzinfo auch mit 24V Ausgang erhältlich = Bst.Nr.: 43-846-00990

DCDC Spannungswandler für 24V Verbraucher jeglicher Art; die eine konstante 24Volt Spannung ohne Schwankungen benötigen. Technische Daten: Eingangsspannungsbereich DC: 72..144VDC Gleichspannung oder Eingangsspannungsbereich AC: 85..132VAC Wechselspannung  Ausgangsspannung: 24VDC Gleichspannung stabilisiert Ausgang Einstellbereich 23-30V Restwelligkeit: 150mV Belastbarkeit 150Watt max. 6,3A an 24V Hoher Wirkungsgrad 82% hohe Lebensdauer Anschluss über Schraubklemmen geringer Verdrahtungsaufwand Case Schutzgehäuse, leichte Montage, Hutschieneclip erhältlich Ja siehe Zubehör Automatischer Wiederanlauf bei Kurzschluss Ja Überlastschutz 105-135% Überspannungsschutz 31,5-37,5V 10%Load Kurzschluss-Schutz Ja Metalllochblechgehäuse mit Schraubklemmen Galvanisch getrennt bis 1500Vdc I/O Isolation Temperatureinsatzbereich: -10...+60°C Abmessungen ca. 198x110x50mm 4x M3 Lochbild Rückseite für DIN-Clip: 172 or 97mm  3x M3 Lochbild seitlich für DIN-Clip: 159 or 25mm Gewicht: 0,86Kg Hutschienenclip optional erhältlich siehe Zubehör-Register z.B. Nr.: 93-808-03280 oder 93-808-03250 Zusatzinfo auch mit 12V Ausgang erhältlich = Bst.Nr.: 43-846-00560

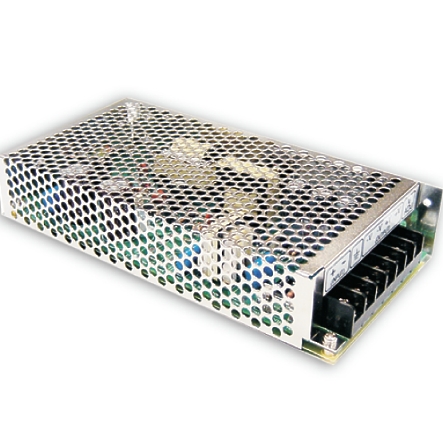

DCDC Spannungswandler für 12V Verbraucher jeglicher Art; die eine konstante 12Volt Spannung ohne Schwankungen benötigen. Technische Daten: Eingangsspannungsbereich DC: 9..18VDC Gleichspannung oder Ausgangsspannung: 12VDC Gleichspannung stabilisiert Ausgang Einstellbereich 11-16V Restwelligkeit: 150mV Belastbarkeit 50Watt max. 4,2A an 12V Wirkungsgrad 72% hohe Lebensdauer Anschluss über Schraubklemmen geringer Verdrahtungsaufwand Case Schutzgehäuse, leichte Montage, Hutschieneclip erhältlich Ja siehe Zubehör Automatischer Wiederanlauf bei Kurzschluss Ja Überlastschutz 105-150% Überspannungsschutz 16,8-20V 10%Load Kurzschluss-Schutz Ja Metalllochblechgehäuse mit Schraubklemmen Galvanisch getrennt bis 1500Vdc I/O Isolation Temperatureinsatzbereich: -10...+60°C Abmessungen ca. 159 x 97 x 38mm 2x M3 Lochbild Rückseite für DIN-Clip: 78mm  3x M3 Lochbild seitlich für DIN-Clip: 117 or 18mm Gewicht: 0,48Kg

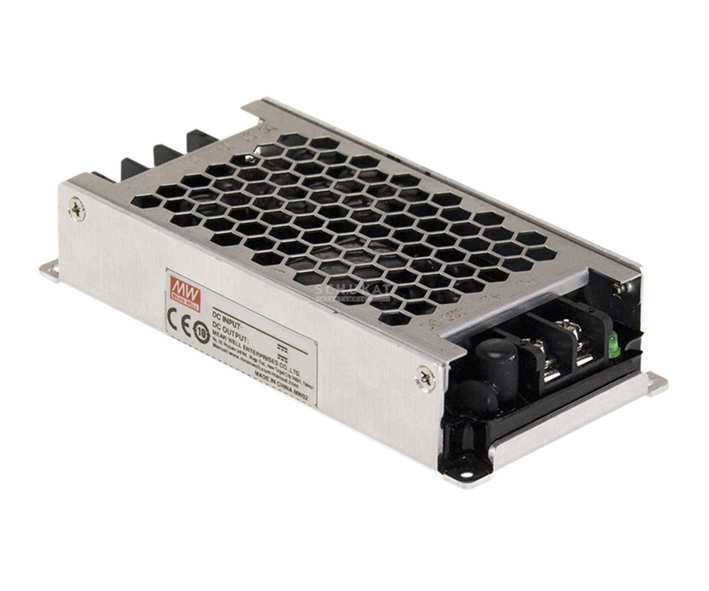

DCDC Wandler 9-36V auf 12V 5A im vergossenem Gehäuse + Eingang: 9-36V Automatisch auf Ausgang: 12V max. 5A 60Watt DCDC Wandler Eingang: 9-36V auf 12V Leistung 5A = 60W Spannungskonstanter für 12Volt Verbraucher aller Art geschlossene Bauform ( Lochcase Gehäuse ) Innen komplett vergossen somit feuchtefest ausser der Schraubanschlüße  Eingang zu Ausgang galvanisch getrennt ( Trenntrafo / Massetrenner )  Gehäuse hat extra Klemme für Erdung ( ist NICHT mit Minus verbunden somit potentialfrei ) 5x Schraubanschlüsse ( IN +/- Out +/- / Case PE )  Halb gekapselt, Kühlung durch freie Luftkonvektion ultra kompakt und nur 25mm hoch Seriell und parallel Funktion für die Leistungserghöhung übe Diode am Ausgang siehe Plan  keine Mindestbelastung erforderlich Schutz: Kurzschluss, Überlast, Überspannung, Eingangsverpolung eingebaute Konstantstrombegrenzung-Schaltung LED-Anzeige für Einschalten Ideal auch für KFZ, Caravan, Bus-, Bahn-, Straßenbahn-, U-Bahn  nach EN50155 und EN45545-2 Bahnnorm u.a.  geeignet für raue und sehr staubige Umgebungen mit hohen vibrationen und extremen Temperaturen Technische Daten: Eingang: 9V...36V DC Gleichspannung ( Automatischer Weitbereicheingang auch 13,8V vom KFZ )  Somit geeignet von 9V auf 12V / 12V auf 12V / 13,8V auf 12V / 15V auf 12V / 24V auf 12V usw Ausgang: 12V DC Gleichspannung Belastbarkeit Ausgang: 5A 60Watt ( 0-5A keine Mindestbelastung erforderlich ) Überspannungsschutz Ausgang: 13,8-16,2V Wirkungsgrad: 92% Überlastschutz: 105...135% Ripple and Noise: 50mVpp Virationsfest bis 5G ( 10-500HZ ) IEC61373 Ein-/Ausgangsisolation 4000V DC Betriebstemperaturbereich: -40...+70°C Lüftfeuchte im Bereich 5-95% nicht kondensierend Abmessungen: L: 128mm B: 60mm H: 25mm Gewicht nur 0,29Kg Normen und Standards: EMC : EN55032 Class-A / EN55032 Class-B / EN6100-3-2 Class-A / EN6100-3-3 / ESD : EN61000-4-2 / EN61000-4-3 Level-X / EN61000-4-4 Level3+4 / EN6100-4-5 Level-3 / EN61000-4-6 Level-3 Railway : EN45545-2 Fire protection / EN 50155 / IEC60571 IEC61373 / EN50121-3-2 Safety : IEC60950-1 ( LVD ) Empfohlenes Zubehör fals benötigt ( ggf. Nummer unter Suche eingeben ) :  Bst Nr 52-625-00790 = Kunststoffgehäuse IP65 mit Gummidichtung 200x120x77mm Bst Nr 31-843-00115 = Kabel-Sicherungshalter für Eingang ATC Rot  Bst Nr 42-690-03050 = Kabelzugentlastung Einführung für Kabel 3-6,5mm  Bst Nr 42-690-03010 = Kabelzugentlastung Einführung für Kabel 4-10mm  Bst Nr   9-541-00310 = Schottky Diode 5A UF 0,67V ( nur benötigt bei parallel Schaltung mehrere DCDC Wandler )  Bst Nr   9-640-00352 = Trenndiode mit Schraubkontakten 120A UF 0,89V
