ACDC Wandler Eingang 16-30VAC oder DCDC 22-42VDC auf Ausgang 12VDC 1,5A oder 24VDC 1A Universal Wandler ACDC oder DCDC Spannungswandler Eingang 16-30V AC oder 22-42V DC auf Ausgangsspannung 12V DC (max 1,5A) oder 24V DC (max 1A) Ausgang über Jumper einstellbar (JUout) Diser Konverter-Wandler wurde speziell für Kameras, Alarm- und Zutrittskontrollkomponenten und solche Geräte entworfen, die eine 12V DC oder 24V DC(Gleichstrom)Versorgung benötigen. Nicht immer aber steht diese auch zur Verfügung, insbesondere bei längeren Distanzen zwischen der Stromquelle und dem Verbraucher kommen klassische 12V-Strecken schnell an Ihre Leistungsgrenze. Höhere Ausgangsspannungen an der zentralen Stromversorgung (16 -30V AC oder 22 – 42V DC) werden mit diesem Spannungswandler auf ein verträgliches Maß von 12V DC (max. 1,5A) oder 24V DC (1A) reduziert. Er ist zudem gegen Kurzschluss, Überlastung und Überspannung geschützt. Dank seiner montagefreundlichen, kompakten Bauform eingnet sich dieser Wandler sowohl für die Wandmontage als auch den Einbau in Wetterschutzgehäuse. Technische Daten: ACDC / DCDC Spannungswandler im Aufputzgehäuse Versorgungsspannung 16V-30V/AC oder 22V-42VDC bei Ausgang = 12VDC Versorgungsspannung 24V-30V/AC oder 33V-42V/DC bei Ausgang = 24VDC Strom 1,9A bei 16V AC – 1A bei 30VAC max. für Ausgang = 12V DC/ 1,5A Strom 1,6A bei 24V AC – 1,3A bei 30VAC max. für Ausgang  = 24V DC 1A Leistung max 18W  für Ausgang = 12V DC Leistung max 24W  für Ausgang = 24V DC Effizienz 86% max. (AUX = 12V DC), 90% max (AUX = 24V DC) Ausgangsspannung 12V DC oder 24V DC, über Jumper einstellbar (JUout) Ausgangsstrom max. 1,5A für AUX = 12V DC / 1A für AUX = 24V DC Restwelligkeit: 50mV p-p max. Kurzschluss-Schutz AUX: 200% - 300% der Leistung des Moduls, Automatisches Zurücksetzen Überlastungsschutz (OLP) AUX: F 2A Sicherung, (muss bei Auslösen ersetzt werden!) Statusanzeige LEDs Betriebsumgebung Umgebungsklasse 2 Temperatur-Einsatzbereich:  -10 bis + 40°C, relative Luftfeuchtigkeit: 20% bis max. 90% (nicht kondensierend) Gehäuse-Material Schutzgrad IP20,  Abmessungen 70 x 28 x 70 (B x H x L) Konformität, Garantie CE, RoHS,  Klemm-Anschluss Eingabng  0,41..1,63qmm =  ( AWG 26-14 ) Klemm-Anschluss Ausgang    0,41-1,63qmm = ( AWG 26-14 ) oder über bereits vorkonfektionierte Leitung (ca. 90cm) mit Hohlstecker 5,5x2,1mm Abmessungen: 70 x 28 x 70 (B x H x L)

DCDC Spannungswandler für 24V Verbraucher jeglicher Art; die eine konstante 24Volt Spannung ohne Schwankungen benötigen. Technische Daten: Eingangsspannungsbereich 12V DC: 9,2..12..18VDC Gleichspannung Ausgangsspannung: 24VDC Gleichspannung stabilisiert Ausgang Einstellbereich 23-30V Ein/Ausgang Galvanisch getrennt  Restwelligkeit: 150mV Belastbarkeit 50Watt max. 2,1A an 24V Hoher Wirkungsgrad 74% hohe Lebensdauer Anschluss über Schraubklemmen geringer Verdrahtungsaufwand Case Schutzgehäuse, leichte Montage, Hutschieneclip erhältlich Ja siehe Zubehör Automatischer Wiederanlauf bei Kurzschluss Ja Überlastschutz 105-150% Überspannungsschutz 31,5-37,5V 10%Load Kurzschluss-Schutz Ja Metalllochblechgehäuse mit Schraubklemmen Galvanisch getrennt bis 1500Vdc I/O Isolation Temperatureinsatzbereich: -10...+60°C Abmessungen ca. 159 x 97 x 38mm 2x M3 Lochbild Rückseite für DIN-Clip: 78mm  3x M3 Lochbild seitlich für DIN-Clip: 117 or 18mm Gewicht: 0,48Kg Zusatzinformation: Diese Serie der DCDC Wandler können auch parallel verschaltet werden um ggf. die benötige Verbraucherleistung z.B. auf 100W zu erhöhen, jedoch muss die Ausgangsspannung sehr genau bzw. genau gleich eingestellt sein. Wir empfehlen noch zusätzlich um die Sicherheit und den Langfristigen Einsatz zu gewähren eine zusätzliche Schottky Diode im ( +) Plus Weg einzubauen. z.B. SB560 ( Nr 9-541-00315 ) oder BYS26-45 ( Nr 9-541-00097 ) oder SBL1640PT ( Nr 9-541-00340 )

DCDC Spannungswandler für 24V Verbraucher jeglicher Art; die eine konstante 24Volt Spannung ohne Schwankungen benötigen. Technische Daten: Eingangsspannungsbereich DC: 16,8...24...31,2VDC Gleichspannung oder auch kurzfristig für 1sek. 14,4.....33,6VDC      Ausgangsspannung: 24VDC Gleichspannung stabilisiert Belastbarkeit Ausgang 271,4Watt 0...11,3A max. 11,3A an 24V Restwelligkeit: 150mV Hoher Wirkungsgrad 90% Hohe Lebensdauer Anschluss über Schraubklemmen (Links und Rechts) geringer Verdrahtungsaufwand Anschlüsse: Eingang:  + / -  / FG (PE Erde) Ausgang: + / -       Case Schutzgehäuse, leichte Montage, Status LED integriert: JA Automatischer Wiederanlauf bei Kurzschluss Ja Kurzschluss-Schutz Ja Überlastschutz 105-135% Überspannungsschutz Ausgang 27,6...32,4V Galvanisch getrennt bis 2500Vdc I/O Isolation Serienschaltung mehrere DCDC Wandler dieser Serie machbar, bei parallel Funktion nur mit externer Diode (Schottky z.B.) Metalllochblechgehäuse mit Schraubklemmen Temperatureinsatzbereich: -40...+50°C Abmessungen ca. 216 x 97 x 40mm Gewicht: 1,19Kg 4x Lochbild Boden für Befestigung 81 x 208mm 2x Lochbild seitlich für Befestigung 208mm

DCDC Spannungswandler für 24V Verbraucher jeglicher Art; die eine konstante 24Volt Spannung ohne Schwankungen benötigen.DCDC Wandler Eingang: 16,8...32V auf 24V Ausgang Belastbarkeit Ausgang = 0-4,2A = 100W Parallel und auch serielle Leistungserweiterung mit selbem Wandler möglich ( siehe weitere Bilder ) geschlossene Bauform (case) Schraubanschlüsse für Eingang und Ausgang LED-Signalleuchte für Betriebsanzeige Überlastschutz durch Strombegrenzung, auto recovery weiter Eingangsspannungsbereich 2:1 galvanische Trennung von Ein- und Ausgang Ein-/Ausgangsisolation 4000V DC stabilisierte 24VDC Ausgangsspannung kurzschlussfest Sicherheitsnormen: UL 62368-1,IEC 62368-1 EMV Normen: EN55032 Klasse A, EN 50155 3 Jahre Herstellergarantie Technische Daten: Eingang: 16,8V...32V DC Gleichspannung Ausgang: 24V DC DC Gleichspannung Belastbarkeit Ausgang: 4,2A 1000Watt ( 0-4,2A keine Mindestbelastung erforderlich ) Überspannungsschutz Ausgang: 32,4V Wirkungsgrad: 89% Überlastschutz: 105...135% Ripple & Noise: 150mVpp Virationsfest bis 5G ( 10-500HZ ) IEC61373 Betriebstemperaturbereich: -40...+55°C Luftfeuchte im Bereich 5-95% nicht kondensierend Abmessungen: L: 156mm B: 68mm H: 36mm Gewicht 0,60Kg Normen und Standards:  Sicherheits-Standards: IEC 62368-1, UL62368-1, AS/NZS 62368-1, EACTPTC 004 approved, Design refer to BS EN/EN62368-1 EMC Emission: Compliance to BS EN/EN55032 (CISPR32) Conduction Emission: ClassA, Radiation Emission: Class B,EACTPTC 020 EMC Immunity : Compliance to BS EN/EN61000-4-2,3,4,5,6,8, EN55035, light industry level, BS EN/ EACTPTC 020 Railway Standard : BS EN/EN50155 / IEC60571 including IEC61373 for shock & vibration, BS EN/EN50121-3-2 for EMC BS EN/ ; EN45545-2 for fire protection

DCDC Wandler 24V auf 24V im Lochblech Gehäuse + Eingang: 24V auf Ausgang: 24V max. 0,625A 15Watt Gleichspannungswandler 24V auf 24V(DCDC) Eingangsspannungsbereich DC: 18...24...36VDC Gleichspannung Ausgangsspannung: 24VDC Gleichspannung stabilisiert Ausgang Einstellbereich 21,6...26,4V Restwelligkeit: 150mV Belastbarkeit 15Watt max. 0,625A an 24V Hoher Wirkungsgrad 77 % hohe Lebensdauer Anschluss über Schraubklemmen geringer Verdrahtungsaufwand Case Schutzgehäuse, leichte Montage, Hutschieneclip erhältlich Ja siehe Zubehör Automatischer Wiederanlauf bei Kurzschluss Ja Überlastschutz 105-150% Überspannungsschutz 31,5-37,5V 10%Load Kurzschluss-Schutz Ja Metalllochblechgehäuse mit Schraubklemmen Galvanisch getrennt bis 1500Vdc I/O Isolation Temperatureinsatzbereich: -10...+60°C Abmessungen ca. 79 x 51 x 28mm 2x M3 Lochbild 55mm Rückseite für DIN-Clip: 78mm 2x M3 Lochbild 66,5mm seitlich für DIN-Clip: 117 or 18mm Gewicht: 0,18Kg

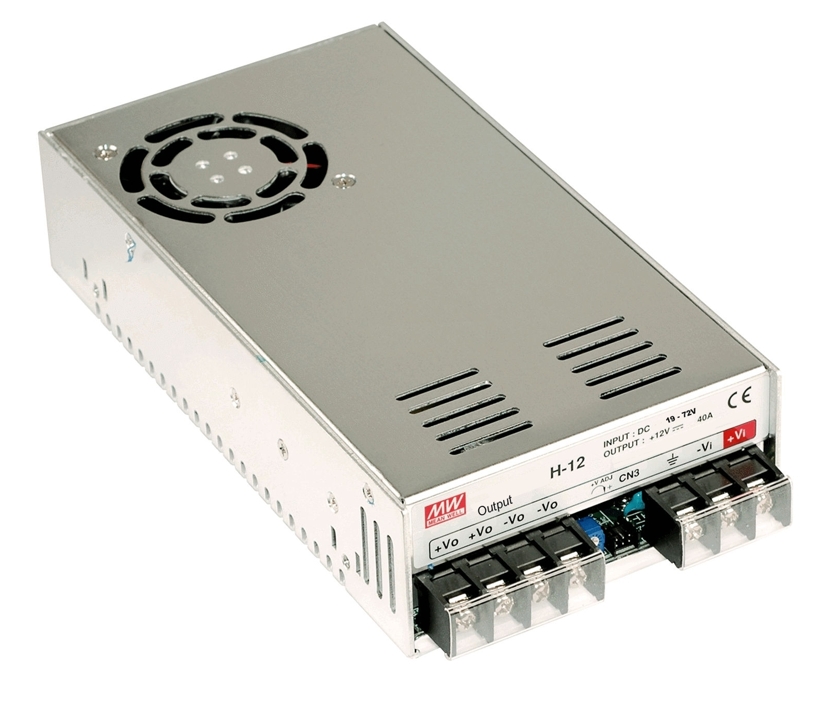

DCDC Wandler für 24V Verbraucher jeglicher Art; die eine konstante 24Volt Spannung ohne Schwankungen benötigen. Technische Daten: Eingangsspannungsbereich: 24V..36V..48..70VDC Gleichspannung 19-72V automatische Anpassung zwischen Ausgangsspannung: 24V DC Gleichspannung stabilisiert Ausgang Einstellbereich 23-30V über kleines Poti  Restwelligkeit: 150mV Belastbarkeit 504Watt 0-21A max. 21A an 24Volt  geschlossene Bauform (case) Schraubanschlüsse Ein-Ausgänge Kühlung durch temp. gestuerter Lüfter Überlastschutz durch Strombegrenzung weiter Eingangsspannungsbereich 4:1 galvanische Trennung von Ein- und Ausgang Ein-/Ausgangsisolation 2000V geregelte Ausgangsspannung über Poti 23-30V kurzschlussfest und Ausgangsschutz Überspannung: 31-35VDC Überlastschutz: 105...125% Integrierter EMI-Entstörfilter und Eingangs Strombegrennzung ( Softstart ) Ein- und Ausschalten der Ausgangsspannung über Remotesignal über 6pol Mini-Steckverbinder mit RM:2,0mm  ( muss nicht belegt werden ! Kontakt offen = ON )  Sensoranschluss für korrekte Spannung an der Last DC-OK-Signal über open Collektor-Anschluss  Vibrationsfest bis 2G ( 10-50Hz )  weitere Technische Daten: Eingang: DC 19-72V automatisch somit geeignet für Eingang 24V 32V 36V 48V 60V 68V DC Ausgang: DC 24V typisch ( einstellbar über Poti 23-30V ) +/- Toleranz 1% ( Line-Regulation: +/-0,5% ) Belastbarbeit Ausgang max 500Watt Ausgang 0-21A bei 21Volt DC  Ripple-Noise: 150mV hoher Wirkungsgrad: 90% ( Eigenverbrauch ca. 10% ) Schraubanschlüsse   Eingang: 1x +Plus (+VI = I = Input )und 1x Minus (-VI = I =Input )und Klemme 3 ( = PE oder FG = Chassi KFZ )   Ausgang: 2x +Plus (+Vo = O = Output )und 2x Minus (-Vo = O = Output )   6pol Steckverbinder für Remote ON-OFF etc. dieser Stecker muß nicht zwingend belegt werden, kann aber !   Steckkontakt für Remote ON-Off Signal neben Poti ( Beschriftet mit CN3 ) Steuerfunktion für Remote ON-OFF wie folgt: 0-0,5V = ON=Ein / 12-13V = OFF=Aus ( siehe auch weitere Bilder )     Pin-1 = + Sensoranschluss für korrekte Spannung an der Last ( Positive sensing = +S )    Pin-2 = - Sensoranschluss für korrekte Spannung an der Last ( Negative sensing = -S )    Pin-3 = Open Collector Signal max 10mA max 13VDC bezug auf Pin-4    z.B. Für Funktion wenn DCDC Wandler ON geht externe 10mA LED oder 10mA Relais auf ON = Status OK    Pin-4 = Masse ( -V ) für Open Collector = GND    Pin-5 = Remote ( Steuereingang Plus (+ )) = RC    Pin-6 = Remote ( Steuereingang Minus (-) Ground )= RC-G Setup, Rise Time 500ms , 50ms full load Isolationsspannung I/P-O/P: 2000VAC / I/P-FG: 2000VAC / O/P-FG: 500VAC Standards:    Safety: IEC60950-1CB / EMC: EN55032 ( CSIPR32 Class B ) / EMC    Immunty: EN61000-4-2-3,4,6,8 Industry Level Criteria A, EAC TP TC020 Betriebstemperaturbereich: -20...+60°C Abmessungen  L: 215mm B: 115mm H: 50mm ( siehe auch Zeichnung weitere Bilder )    Am Boden und seitlich befinden sich div M3 + M4 Gewindebuchsen für die Befestigung    RM M3 Gewinde Boden = 177,5mm und Quer 95mm (Achtung kurze Schraube verwenden max L: 3,0mm )    RM M4 Gewinde Boden = 150,0mm und Quer 95mm (Achtung kurze Schraube verwenden max L: 5,0mm )    RM M4 Gewinde seitlich = 150,0mm und Quer 25mm (Achtung kurze Schraube verwenden max L: 5,0mm ) Befestigung mittels optionalen Winkeln oder auch Hutschienenclip ( siehe unten im Zubehör-Register )  Bst Nr 93-808-03230 = Hutschienenclip z.B. für die seitliche Montage Bst Nr 93-808-03250 = Univ. Clip-Halterung für die Montage auf der Rückseite ( TS35 Halterung zum selber anpassen )  Bst Nr 93-808-03210 = DIN-Befestigungsstreifen 140x20mm  Bst Nr 93-808-03220 = DIN Befestigungswinkel seitlich ( kleiner -LWinkel )  Bst Nr 40-874-00380 = 6pol Stecker RM2,0mm = oder anlöten mit Schrumpfschlauch da derzeit Lieferzeit !  Gewicht: 1150g Zusatzinfo: auch mit 12V 480W Ausgang erhältlich = Bst Nr 43-846-00585

DCDC Wandler 48V auf 24V für 24V Verbraucher jeglicher Art; die eine konstante 24Volt Spannung ohne Schwankungen benötigen. Technische Daten: Eingangsspannungsbereich: 36V..48V..72VDC Gleichspannung Ausgangsspannung: 24VDC Gleichspannung stabilisiert Ausgang Einstellbereich 23..30V über integriertes Poti Restwelligkeit: 150mV Belastbarkeit 100Watt max. 4,2A an 24V Hoher Wirkungsgrad 81% hohe Lebensdauer Anschluss über Schraubklemmen geringer Verdrahtungsaufwand Case Schutzgehäuse, leichte Montage, Hutschieneclip erhältlich Ja siehe Zubehör Automatischer Wiederanlauf bei Kurzschluss Ja Überlastschutz 105-135% Überspannungsschutz 31,5...37,5V 10%Load Kurzschluss-Schutz Ja Metalllochblechgehäuse mit Schraubklemmen Galvanisch getrennt bis 1500Vdc I/O Isolation Temperatureinsatzbereich: -10...+60°C Abmessungen ca. 198x110x50mm 4x M3 Lochbild Rückseite für DIN-Clip: 172 or 97mm  3x M3 Lochbild seitlich für DIN-Clip: 159 or 25mm Gewicht: 0,86Kg

DCDC Spannungswandler für 24V Verbraucher jeglicher Art; die eine konstante 24Volt Spannung ohne Schwankungen benötigen. Technische Daten: Eingangsspannungsbereich DC: 72..144VDC Gleichspannung oder Eingangsspannungsbereich AC: 85..132VAC Wechselspannung  Ausgangsspannung: 24VDC Gleichspannung stabilisiert Ausgang Einstellbereich 23-30V Restwelligkeit: 150mV Belastbarkeit 150Watt max. 6,3A an 24V Hoher Wirkungsgrad 82% hohe Lebensdauer Anschluss über Schraubklemmen geringer Verdrahtungsaufwand Case Schutzgehäuse, leichte Montage, Hutschieneclip erhältlich Ja siehe Zubehör Automatischer Wiederanlauf bei Kurzschluss Ja Überlastschutz 105-135% Überspannungsschutz 31,5-37,5V 10%Load Kurzschluss-Schutz Ja Metalllochblechgehäuse mit Schraubklemmen Galvanisch getrennt bis 1500Vdc I/O Isolation Temperatureinsatzbereich: -10...+60°C Abmessungen ca. 198x110x50mm 4x M3 Lochbild Rückseite für DIN-Clip: 172 or 97mm  3x M3 Lochbild seitlich für DIN-Clip: 159 or 25mm Gewicht: 0,86Kg Hutschienenclip optional erhältlich siehe Zubehör-Register z.B. Nr.: 93-808-03280 oder 93-808-03250 Zusatzinfo auch mit 12V Ausgang erhältlich = Bst.Nr.: 43-846-00560
