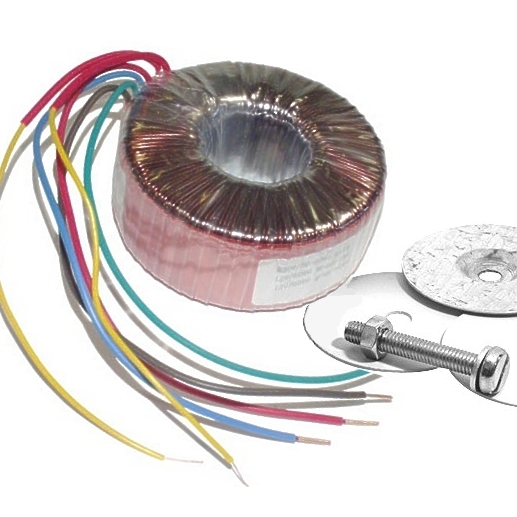

12V Trafo 50VA Ringkerntrafo der auch als 24V Trafo verwendet werden kann. Universaltrafo verwendbar Ausgangsspannung je nach beschaltung der Ausgänge    2x 12V AC je 2,08A oder   1x 12V AC 4,16A oder   1x 24V AC 2,08A Eingangsspannung: 220-240VAC typisch 230VAC 50Hz zur sicheren elektrischen Trennung der Ein- und Ausgangsseite Galvanisch getrennt Weitere technische Daten:  Eingang Primär = Gelb / Gelb = 230VAC ( Range 207-253V ) 50-60Hz Ausgang Sekundärwicklung-1 = Braun + Rot = 12VAC = 25VA = 2,08A Ausgang Sekundärwicklung-2 = Grün + Blau = 12VAC = 25VA = 2,08A Leerlaufspannung: 13,3VAC Unter max Belastung 11,9-12,1VAC Bei Parallelschaltung ( also 12VAC 50VA ) sind folgende Farben zusammenzuklemmen:                                     Braun/Grün und Rot/Blau Bei Reihenschaltung ( also 24VAC 50VA ) sind folgende Farben zusammenzuklemmen:                                     Grün/Rot bleibt übrg dann für 24VAC = Braun + Blau Abmessungen: Durchmesser: 78-80mm Höhe: 34-35mm Gewicht: 0,7Kg Lieferung inkl. Befestigungssatz 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation

15VAC Trafo Ringkerntrafo mit 2x 15V Ausgang der auch auf 30VAC verschaltbar ist  Trafo Leistung 50VA ca 50Watt  Ausgang: 2x 15V AC Wechselspannung 2x 1,67A  Ausgangsstrom: 2x 1670mA = 1,67A Durch die zwei 15V Ausgangswicklungen kann der Trafo auch wie folgt verschaltet werden. Serienschaltung 15V+15V auf  30V mit 1x 1,67A oder  Parallelschaltung 15V mit 1x 3,34A ( siehe auch weitere Bilder )  Durchmesser: ca. 80mm  Höhe: 35mm  Gewicht: 0,7kg Kernverlust typisch ca. 0,43W  Galvanisch getrennt Eingang: 230Vac 50Hz  ( Range  Lieferung inkl. Befestigungssatz 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation

 18V Trafo Ringkerntrafo 18V Transformator mit 50VA Leistung der auch auf 36V verschaltet werden kann   Eingang: 230Vac 50/60Hz  +/-10% ( Einsatzbereich 207....253VAC) Galvanisch getrennt  Leistung 50VA Ausgang: 2x 18V AC Wechselspannung 2x 1,39A  Ausgangsstrom: 2x 1390mA = 1,39A Durch die zwei 18V Ausgangswicklungen kann der Trafo auch wie folgt verschaltet werden. Serienschaltung 18V+18V auf  36VAC mit 1x 1,39A oder  Parallelschaltung 18V mit 1x 2,78A ( siehe auch weitere Bilder )  Anschlüsse: 2x gelb = 230VAC Eingang Ausgangswicklung-1 = 18VAC Grün-Rot Ausgangswicklung-2 = 18VAC Braun-Blau Leerlaufstrom, typ. (230V): 10mA / Kernverlust, typ.: 0,97W EN61558 Schutzart IP00 Isolationsklasse: TA40/E Durchmesser: 80mm  Höhe: ca 35mm  Gewicht: 0,75g Lieferung inkl. Befestigungssatz = 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation
