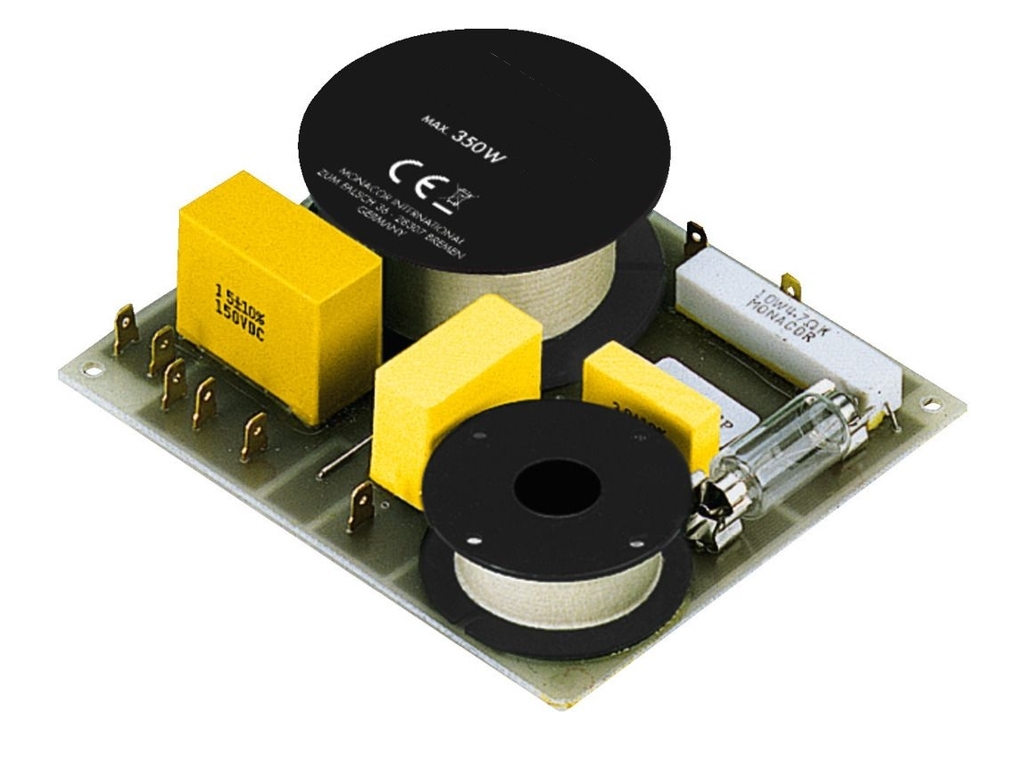

2-wege Frequenzweiche für 4-Ohm oder 8-Ohm für Hi-Fi und PA Anwendungen 2-Wege-Frequenzweiche für Lautsprecherboxen. Hohe Steilheiten von 12dB und 18dB. Hochwertige Ausführung mit Folien-Kondensatoren und Hochtonschutz. Verwendungsmöglichkeiten Diese Frequenzweiche ist speziell für den Aufbau einer 2-Wege-Lautsprecherbox mit einer Belastbarkeit von bis zu 350W konzipiert. Sie ist in einer hochwertigen Ausführung mit Folienkondensatoren und einer Soffittenlampe als Schutz für den Hochtöner gefertigt.  Anschluss siehe auch Zeichnung weitere Bilder !  Den Tieftöner- bzw. Bass-/Mitteltonlautsprecher (Impedanz 4-Ohm oder 8-Ohm) entsprechend der gewünschten Trennfrequenz, siehe weiter unten Technische Daten an die Stifte „BM“ und „−“ anschließen.  Es können auch zwei 8-Ohm Lautsprecher parallel angeschlossen werden. Den Hochtöner an die Stifte „H+“ und „H−“ anschließen. Der richtige Anschluss der Basslautsprecher Plus und Minuskontakte hängt von den eingesetzten Lautsprechern sowie von ihrer Anordnung in der Box ab und muss durch Probieren ermittelt werden. Bei Push-Pull z.B. umgekehrt.   Die Kontaktstifte „IN“ dienen als Signaleingang vom Verstärker  Technische Daten: Eingangsbelastbarkeit: . . . 350W RMS Anschlussimpedanzen bzw. Ausgangsimpedanzen ( siehe auch Zeichnung weitere Bilder )  Tieftöner/Bass-/Mitteltonlautsprecher: 4-Ohm oder 8--Ohm bei Hochtonlautsprecher nur 8-Ohm    Flankensteilheit  12dB/Oktave für den Tieftöner Anschluss ( BM )  Trennfrequenz  für TT/Bass-/Mitteltonlautsprecher bei 4-Ohm Impedanz = 1500Hz = 1,5kHz, 12dB/Oktave Trennfrequenz für TT/Bass-/Mitteltonlautsprecher bei 8-Ohm Impedanz = 3000Hz = 3,0kHz, 12dB/Oktave Flankensteilheit  18dB/Oktave für den Hochtöneranschluß ( H+ / H- )   Trennfrequenz für Hochtonlautsprecher = 3000Hz = 3,0kHz    18dB/Oktave Maximalbelastbarkeit: 350 Watt  Flankensteilheit: 12/18dB  Impedanz: 8-Ohm Trennfrequenz typisch 3000Hz = 3Khz  Steckanschlüsse  offene Bauweise  Abmessungen: 125 x 32 x 110mm  Gewicht: 0,44Kg = 440g

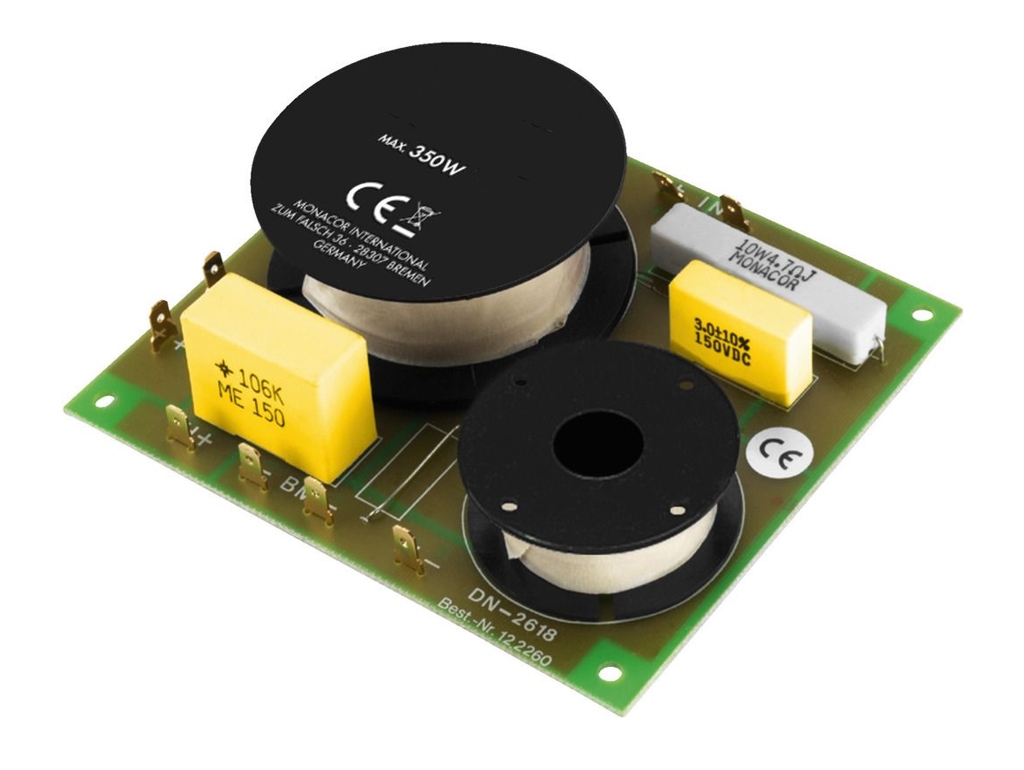

Solide 2-wege Universalweiche für hohe Belastung bis 350Watt  2-wege Frequenzweiche Primär für 8-Ohm Lautsprecher. Basslautsprecher bzw. Tiefpass auch für 4-Ohm nutzbar. Folien-Kondensatoren und große Luftspulen für hohe Leistungen  Technische Daten: Hochbelastbare 2-wege Frequenzweiche  2-wege Frequenzweiche Impedanz: 8-Ohm ( TT = Tieftöner, Basslautsprecher auch 4-Ohm verwendbar  Trennfrequenz typisch : 3,0kHz = 3000Hz bei 8-Ohm Tieftöner-Subwoofer-Bass-LS Trennfrequenz typisch : 1,7kHz = 1700Hz bei 4-Ohm Tieftöner-Subwoofer-Bass-LS Flankensteilheit/Okt.: 6dB/18dB Max. Eingangsleistung: bis 350W Abmessungen: 125 x 32 x 110mm Gewicht: 0,4kg  Allgemein 2-wege Audioweiche  Ausgangsimpedanz 8-ohm ( Bass auch 4-ohm möglich ) Trennfrequenz 3kHz bei 8-Ohm TT / 1,7kHz bei 4-Ohm TT  Flankensteilheit/Okt. 6dB / 18dB siehe Schaltplan weitere Bilder  Max. Eingangsleistung  350Watt  Abmessungen 125 x 32 x 110 mm   Weitere Kombinationen, bzw. Erweiterungen je nach System sind mit dieser besonderen Frequenzweiche möglich. Also Kombi mit Subwoofer Weiche oder auf  3-wege, 4-wege sind ebenso möglich ! Siehe auch weitere Bilder ! und Zubehör-Register !  Bst-Nr 85-775-01110 = DNL-1245 = 600W Subwoofer PA-Weiche ( anpassbar ! ) 3-wege Frequenzweiche Bst-Nr 85-775-01220 = DN-200 = 400Watt 8-Ohm 3-wege Frequenzweiche der Premiumklasse  2-wege Frequenzweiche Bst-Nr 85-775-01170 = DN-2618  2-wege 350Watt Weiche 8-ohm ( Bass / TT auch 4-ohm verwendbar )  Bst-Nr 85-775-01175 = DN-2618P wie zuvor jedoch mit Hochtonschutz 8-Ohm ( Bass / TT auch 4-Ohm verwendbar )

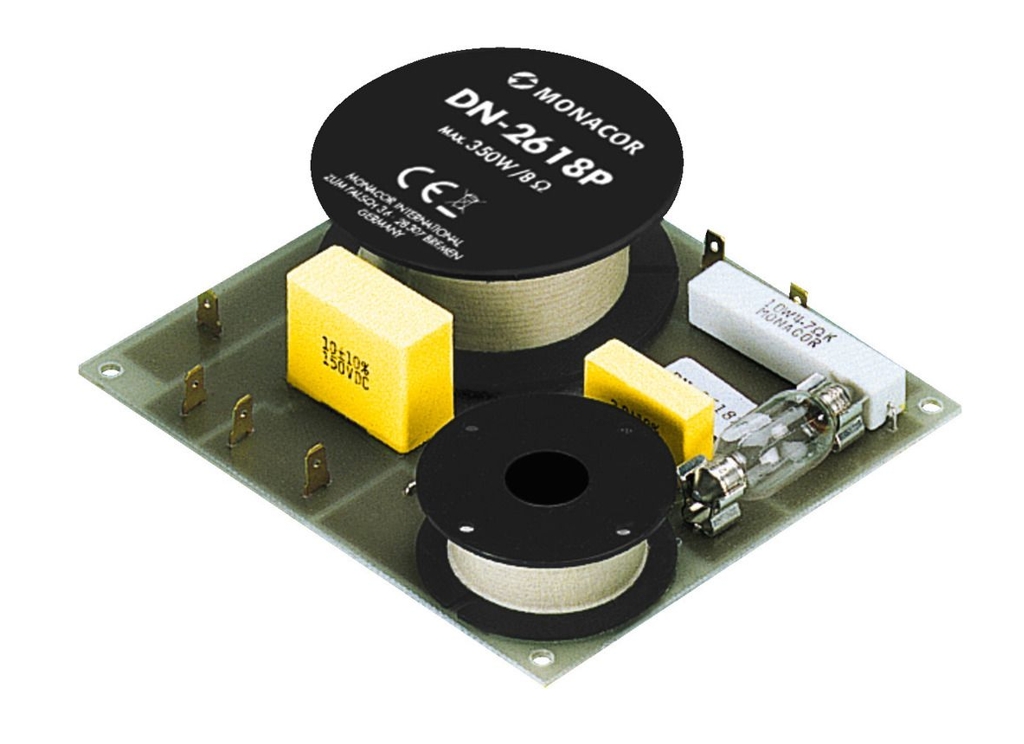

Solide 2-wege Universalweiche für hohe Belastung bis 350Watt Ideal für HiFi und PA-Anwendungen da mit Hochtonschutz über Soffitte 2-wege Frequenzweiche Primär für 8-Ohm Lautsprecher. Basslautsprecher bzw. Tiefpass auch für 4-Ohm nutzbar. Folien-Kondensatoren und große Luftspulen für hohe Leistungen. Ideal für HiFi und PA-Anwendungen da mit Hochtonschutz über Soffitte  Technische Daten: Hochbelastbare 2-wege Frequenzweiche  2-wege Frequenzweiche mit MT-Hochtonschutz Impedanz: 8-Ohm ( TT = Tieftöner, Basslautsprecher auch 4-Ohm verwendbar ) Trennfrequenz typisch : 3,0kHz = 3000Hz bei 8-Ohm Tieftöner-Subwoofer-Bass-LS Trennfrequenz typisch : 1,7kHz = 1700Hz bei 4-Ohm Tieftöner-Subwoofer-Bass-LS Tiefpass 1700Hz bei 4-Ohm Basslautsprecher / 3000Hz bei 8-Ohm Basslautsprecher Hochpass 3KHz....22Khz für Mittelhochtöner z.B. Schraubtreiber oder Hörner ... Kalotten usw  Flankensteilheit/Okt.: 6dB/18dB Max. Eingangsleistung: bis 350W Abmessungen: 125 x 32 x 110mm Gewicht: 0,417kg  Allgemein 2-wege Audioweiche  Ausgangsimpedanz 8-ohm ( Bass auch 4-ohm möglich ) Trennfrequenz 3kHz bei 8-Ohm TT / 1,7kHz bei 4-Ohm TT  Flankensteilheit/Okt. 6dB / 18dB siehe Schaltplan weitere Bilder  Max. Eingangsleistung  350Watt  Abmessungen 125 x 32 x 110 mm   Weitere Kombinationen, bzw. Erweiterungen je nach System sind mit dieser besonderen Frequenzweiche möglich. Also Kombi mit Subwoofer Weiche oder auf  3-wege, 4-wege sind ebenso möglich ! Siehe auch weitere Bilder ! und Zubehör-Register !  Bst-Nr 85-775-01110 = DNL-1245 = 600W Subwoofer PA-Weiche ( anpassbar ! ) 3-wege Frequenzweiche Bst-Nr 85-775-01220 = DN-200 = 400Watt 8-Ohm 3-wege Frequenzweiche der Premiumklasse  2-wege Frequenzweiche Bst-Nr 85-775-01170 = DN-2618  2-wege 350Watt Weiche 8-ohm ( Bass / TT auch 4-ohm verwendbar )  Bst-Nr 85-775-01175 = DN-2618P wie zuvor jedoch mit Hochtonschutz 8-Ohm ( Bass / TT auch 4-ohm verwendbar )

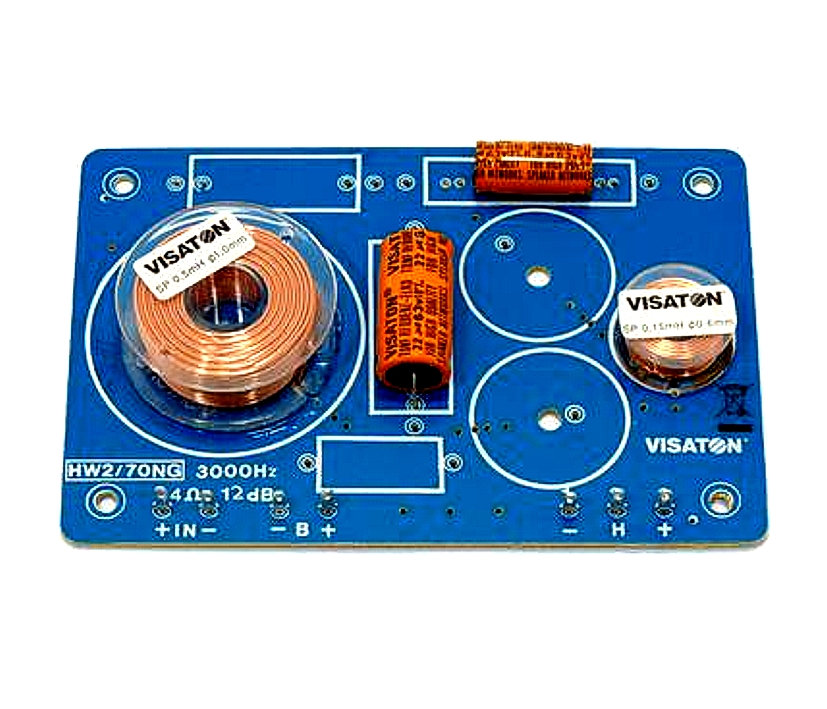

2wege Frequenzweiche bis 160Watt für 4-Ohm Lautsprecher Universell verwendbare Frequenzweiche für 4-Ohm Lautsprecher. Aus hochwertigen Kupferspulen sowie verlustarmen Tonfrequenz-Elkos, auf Epoxidharz-Platten montiert.  Geprüft auf Funktion, Flankensteilheit und Übernahmefrequenz. Anschlüsse für 1x Basslautsprecher ( Tieftöner ) und 1x Hochtöner bzw. Mittelhochtöner  Ideal für die Reparatur oder den Neuaufbau von Lautsprecherboxen aller Art Technische Daten: Musikbelastbarkeit 160W  Nennbelastbarkeit 100W Nennimpedanz: 4-Ohm ( Für 4-Ohm Lautsprecher )  Flankensteilheit 12 dB / Okt.  Trennfrequenz bzw. Übernahmefrequenz 3000Hz ( Bass 0-3Khz / Hochtöner 3...22Khz )  Lötanschlüsse wie folgt ( siehe auch weiteres Bild Schaltplan ) :  + IN - = Eingang  + B -  = Basslautsprecher  + H -  = Hochtöner  Abmessungen 100 x 150mm

2-wege Weiche offene Profi Frequenzweiche 120Watt RMS max. 240Watt  Trennfrequenz: 3200Hz  = 3,2Khz  Impedanz: 8-Ohm 12dB Weiche  Hochwertig bestückt mit Folienkondensatoren (100V) und Ferritspule Anschlüsse über Schraubkontakte  Abmessung: 100 x 50mm

2wege Frequenzweiche bis 160Watt 8-Ohm Universell verwendbare Frequenzweiche für 8-Ohm Lautsprecher. Aus hochwertigen Kupferspulen sowie verlustarmen Tonfrequenz-Elkos, auf Epoxidharz-Platten montiert.  Geprüft auf Funktion, Flankensteilheit und Übernahmefrequenz. Anschlüsse für 1x Basslautsprecher ( Tieftöner ) und 1x Hochtöner bzw. Mittelhochtöner  Ideal für die Reparatur oder den Neuaufbau von Lautsprecherboxen aller Art Technische Daten: Musikbelastbarkeit 160W Nennbelastbarkeit 100W Nennimpedanz: 8-Ohm ( Für 8-Ohm Lautsprecher )  Flankensteilheit 12 dB / Okt.  Trennfrequenz bzw. Übernahmefrequenz 3000Hz ( Bass 0-3Khz / Hochtöner 3...22Khz )  Lötanschlüsse wie folgt ( siehe auch weiteres Bild Schaltplan ) :  + IN - = Eingang  + B -  = Basslautsprecher  + H -  = Hochtöner  Abmessungen 100 x 150mm

2-Wege Frequenzweiche bis 200/400Watt für 8-Ohm Lautsprecher + Ideal für Home HiFi-Boxen, PA-Boxen, Musikerboxen, Partyboxen Universell verwendbare Frequenzweiche für 8-Ohm Lautsprecher aller Art  Aus hochwertigen Ferrit-Kupferspulen sowie verlustarmen MKP Kondensatoren, auf Epoxidharz-Platten montiert zusätzlicher Hochtonschutz über Sofitte ( auswechselbar ) zusätzlicher Schutz für Hochtöner.. Hörner auch bereits integriert.  Breite Kupferbahnen für geringste Verluste und maximale Leistung ( siehe auch weitere Bilder )  geprüft auf Funktion und Übernahmefrequenz von 4500Hz = 4,5Khz  Anschlüsse für 1x Basslautsprecher ( Tieftöner ) und 1x Hochtöner bzw. Mittelhochtöner  Ideal für die Reparatur oder den Neuaufbau von Lautsprecherboxen aller Art Technische Daten: Musikbelastbarkeit 400W  Nennbelastbarkeit 200W Nennimpedanz: 8-Ohm ( Für 8-Ohm Lautsprecher )  Flankensteilheit 12 dB / Okt.  Trennfrequenz bzw. Übernahmefrequenz 4500Hz ( Bass 0-4,5Khz / Hochtöner 4,5...22Khz )  Schraubanschlüsse mit Beschriftung wie folgt :  + IN - = Eingang  + LOW -  = Basslautsprecher  + HI -  = Hochtöner  Abmessungen 140 x 110mm  Bauhöhe ca. 35mm

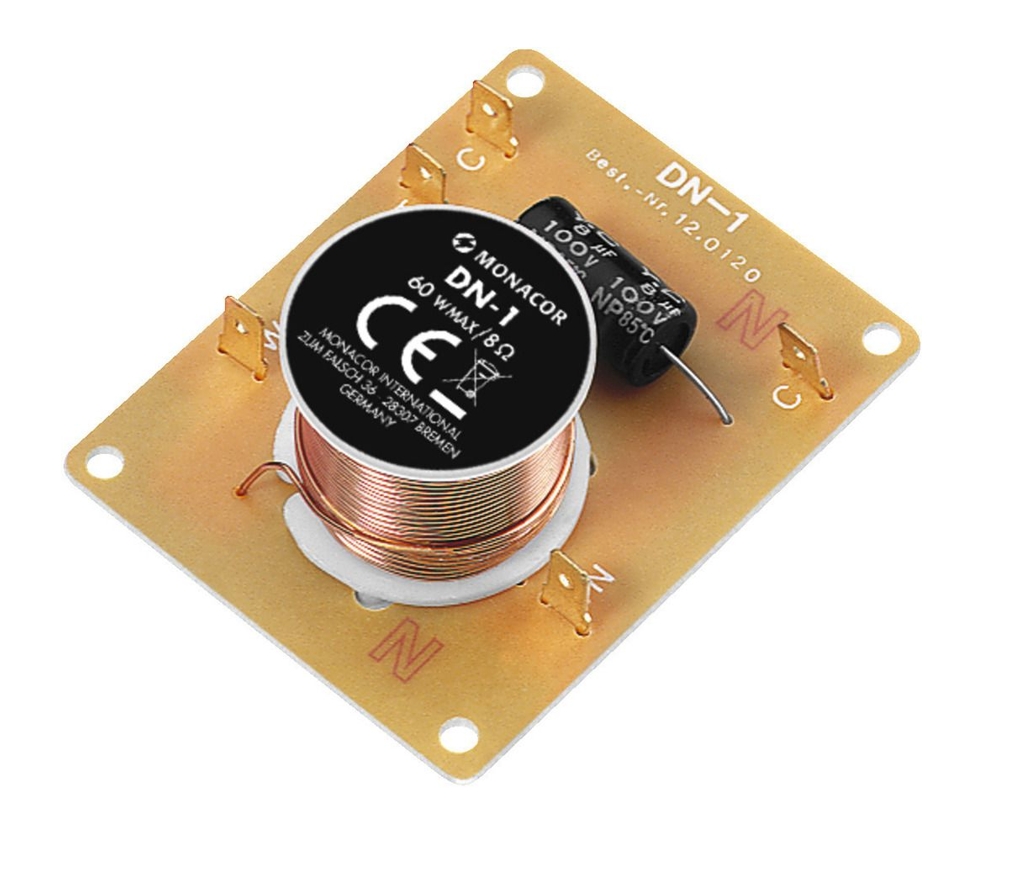

 2-Wege Universal Frequenzweiche für 8-Ohm Lautsprecher 2wege Universalweiche ideal für die Reparatur oder Neuaufbau von Lautsprecherboxen  Belastbarkeit bis 60Watt RMS bzw. war meist für Boxen bis 100Watt Gesamtleistung  Impedanz: 8-Ohm Anschluss über übliche Flachsteckkontakte die ggf. auch verlötet werden können  Trennfrequenz: 2500Hz ( TT = 0-2500Hz / HT = 2500-20.000Hz )  6-dB-Frequenzweiche Basslautsprecheranschluss = Tiefpass mit Luftspule MT-Hochtöner Anschluss = Hochpass mit 8uF Tonfrequenzkondensator Flankensteilheit je Okt: 6dB Schaltplan siehe auch weitere Bilder !  Abmessungen: 68 x 30 x 54mm Gewicht: 0,08kg

DN1218PAX 2-wege-Frequenzweiche für 8-Ohm Basssysteme. Optimale Filterwirkung für typische 30er- und 38er-PA-Bässe. In Höchstleistungsausführung für PA Anwendungen.   Hohe Steilheiten, hochwertige Ausführung mit Folien-Kondensatoren. Schraub- Steckanschlüsse offene Bauweise Impedanz: 8-Ohm Maximalbelastbarkeit: 600 Watt  Flankensteilheit: 12dB bei Lowpass / 18dB bei Highpass Trennfrequenz: 2500Hz Abmessungen  120 x 60 x 132mm   Gewicht  1,10kg

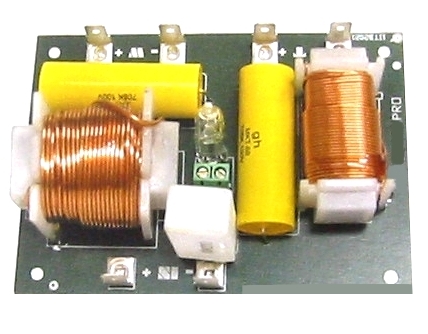

2-wege Weiche offene Profi Frequenzweiche 200Watt rms max. 400Watt  Professionelle Weiche aus der PRO Serie. Da 2-Khz Standard-Trennfrequenz universell verwendbar für Neuaufbauten, Reparaturen  für HiFi Boxen und PA-Boxen aller Art.   Trennfrequenz: 2000Hz Flankensteilheit 12dB Weiche  Belastbarkeit 200W RMS / Musikleistung 400W Peak  Impedanz: 8-Ohm Hochwertig bestückt mit Folienkondensatoren (100/250V) und I-Kernspulen und Hochtonschutzelement (Halogenlampe) gegen Spannungsspitzen Alle Anschlüsse über 6,3mm Steckschuhkontakte Abmessung: T:114mm L:82mm H:35mm Befestigungs-Lochabstand: 112mm x 69mm. Bauhöhe 35mm Zusatz-Info zum Anschluss der Weiche: IN = INPUT = Eingang  W = Woofer = Tieftöner bzw. Basslautsprecher  T = Tweeter = Hochtöner
