Relaisfassung für Platinen bzw. Leiterplatte   passend für die meisten Standard Steckrelais mit 1xUM z.B. Finder F4031 uvwm. wie Omron G2R1 etc.   Relaisfassung zum Einbau in gedruckte Schaltung, Platinen, Leiterplatten usw  Anschluss löten auf Platinen = Print Printfassung Isolierkörper aus selbstlöschendem PPEm (V1)  Kontaktzungen aus CuSn6  Farbe: Blau  Abmessungen: Länge: 30,3mm B:13mm H:9,5mm ( siehe auch Zeichnung weitere Bilder )  Betriebstemperatur -40 °C - 70 °C Raster Längs = 3,5mm / Quer 7,5mm ( siehe weitere Bilder )  Schutzart IP20 Belastbarkeit bis 10A 250/400V ( Rated values 10A 250/400V )  Spannungsfestigkeit bis 6 kV Dielectric strength 6 kV (1.2/50 μs) between coil and contacts Protection category Zulassungen cULus, GOST  Verwendung für Relais der Serie F4031 uvwm. mit selbem Raster wie Omron G2R1 etc.    Optional erhältlich = Relais Metall Halteklammer fals benötigt = Bst Nr 47-827-00070

Relaisfassung für Platinen bzw. Leiterplatte  passend für die meisten Standard Steckrelais mit 1xUM oder 2xUM z.B. Finder F4051, F4052, F4061, F4152, F4161 und F4181 uvwm. wie Omron G2R2 etc.  Relaisfassung zum Einbau in gedruckte Schaltung, Platinen, Leiterplatten usw  Anschluss löten auf Platinen = Print Printfassung Isolierkörper aus selbstlöschendem PPEm (V1) Kontaktzungen aus CuSn6 Farbe: Blau Abmessungen: Länge: 31mm B:12,6mm H:9,1mm ( siehe auch Zeichnung weitere Bilder )  Betriebstemperatur -40 °C - 70 °C Raster Längs = 5,0mm / Quer 7,5mm ( siehe weitere Bilder )  Schutzart IP20 Belastbarkeit bis 10A 250/400V ( Rated values 10A 250/400V )  Spannungsfestigkeit bis 6 kV Dielectric strength 6 kV (1.2/50 μs) between coil and contacts Protection category Zulassungen cULus, GOST Verwendung für Relais der Serie F4051, F4052, F4061, F4152, F4161 und F4181 uvwm. wie Omron G2R2 etc.  Optional erhältlich = Relais Metall Halteklammer fals benötigt = Bst Nr 47-827-00070

Haltebügel für Finderelaisfassung Artikel-Nr.: 47-827-00080 und 47-827-00060. Abbildung ist inkl. Fassung als Darstellung. Lieferung dieses Artikels ist natürlich nur der Metallhaltebügel

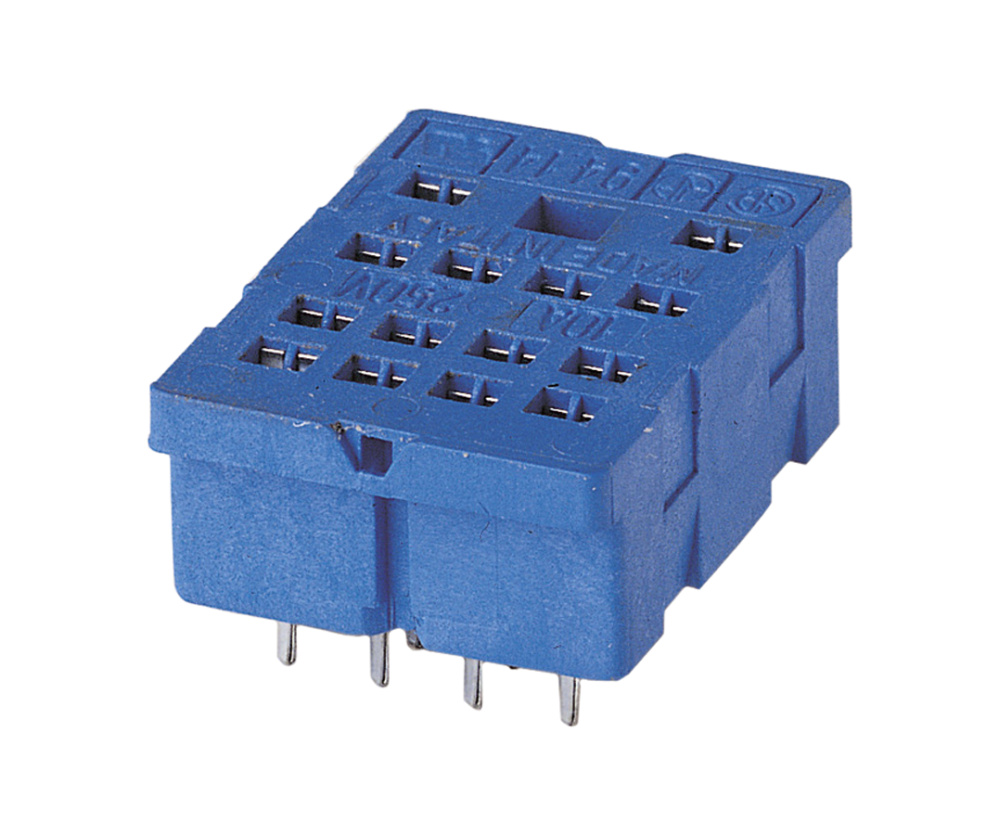

Relaisfassung Print 9414 zu Finder Serie 5532/5534 mit 4xUM passend für die meisten Standard Steckrelais mit 4xUM Kontakten und Spule z.B. Finder Serie F5532 + F5534 Raster 4,4 mm  Printfassung zum Einbau in gedruckte Schaltung Isolierkörper aus selbstlöschendem PPEm (V1) Kontaktzungen aus CuSn6 Farbe: blau Abm.: L:29,5mm B:21,5mm H:11,5mm
