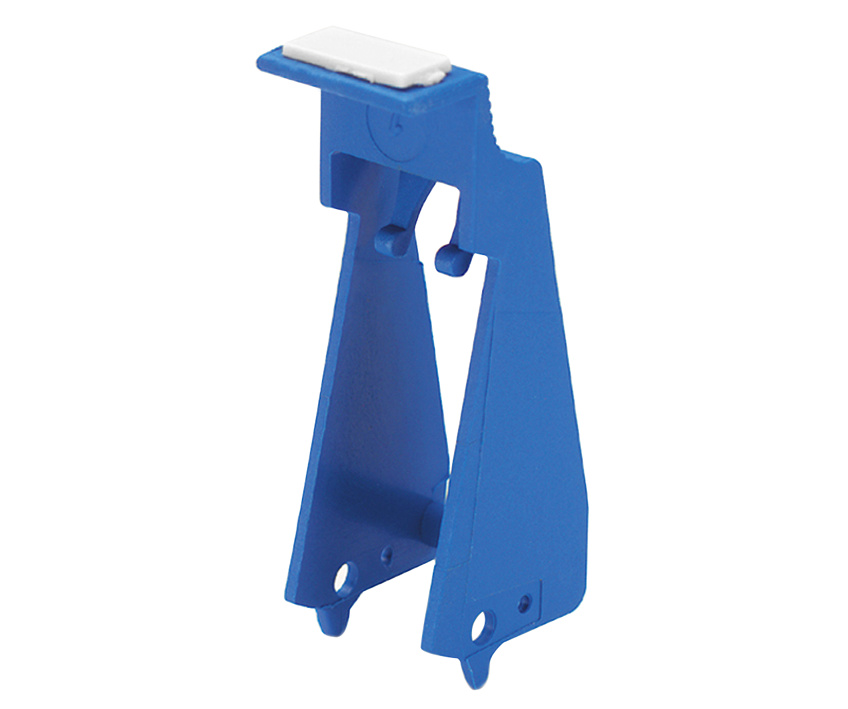

Relaisfassung für Hutschiene mit rund angeordneten Steckkontakten für Finder (6013) und auch Omron (MK3P5) Industrie Steckrelais mit 11 Steckkontakten Schnappbefestigung für Hutschiene passend zu den üblichen 35mm DIN Schienen Schraubanschlüsse für die Verkabelung Schraubklemmen bzw. Käfigklemmen und zwei A1-Klemmen Anschlussquerschnit: eindrähtig max. 1x 6qmm oder 2x 2,5qmm mehrdrähtig (Litze) 1x 4qmm und 2x 2,5qmm Belastbarkeit je Kontakt bis 10A 250Vac Abmessungen: L:77,5mm / B:38mm / H:33,5mm Siehe auch Zeichnung weitere Bilder Umgebungstemperatur: -40...+70°C Optional erhältlich siehe im Zubehör Register 12V Steckrelais Bst-Nr 47-826-0660 24V Steckrelais Bst-Nr 47-826-00680 230V Steckrelais Bst-Nr = 47-826-00666 Bezeichnungsschild weiss 9x36mm =  090.00.2 Anzeige und EMV Entstörmudule = ( 99.02 ) Zeitmodule = ( 86.00 und 86.30 )   Kammbrücke zum verb. bis 6 Fassungen ( 090.06 ) Haltebügel -----------  ( 090.33 )

Relaisfassung Hutschiene DIN-Schiene 9494 zu Relais 5532 5534 Schraubfassung mit integrierter Schnappbefestigung für 35mm DIN-Schiene, sowie Aufnahme für Anzeige- und EMV-Entstörmodule. Oben Relais-Schnappbefestigung Sichere Trennung zwischen Spule und Kontakten. Hutschienenrelaisfassung für übliche Findersteckrelais der Serien 55.32 / 55.34 Für Relais mit 4x Wechsler (UM) Kontakten plus Spule = 14 Pins-, bzw. Steckkontakte. Abm.: L:76,2mm / B:27mm / H:65mm Höhe mit opt. Haltebügel = 86mm Belastbarkeit je 7/15A 300Vac Halt der Relais durch stecken oder Kabelbinder

Relaisfassung DIN-Schiene 9574 zu Relais 5532 5534 ersetzt z.B. auch SY4S-05C IDEC Schraubfassung mit integrierter Schnappbefestigung für 35mm DIN-Schiene, Flache Bauform Sichere Trennung zwischen Spule und Kontakten Hutschienenrelaisfassung pasend zu Finder-Relais der Serien 55.32 / 55.34 und Schrack ZT5xxxx Serie Für Relais mit 4x Wechsler (UM) Kontakten plus Spule max. 14 Pins, bzw. Steckkontakte Abm.: L:70,5mm / B:30mm / H:27mm Belastbarkeit je 7/15A 250Vac

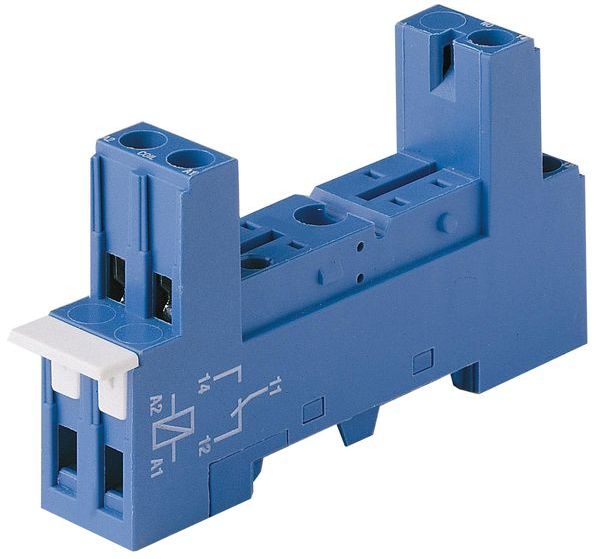

Relaisfassung Schraubfassung mit integrierter Schnappbefestigung für DIN-Schiene.  Sichere Trennung zwischen Spule und Kontakten. Hutschienenrelaisfassung für Finder Steckrelais der Finder Serien 4031 und 4131 sowie Omron G2R1 uvwm.  Für Relais mit 1x Wechsler (UM) Kontakten plus Spule = 5 Pins-  bzw. Steckkontakte Abm.: L:75mm / B:16mm / H:43mm Farbe: Blau Belastbarkeit: 12A 300Vac passend zu 35mm DIN-Schienen passende Relais siehe auch im Zubehör Register

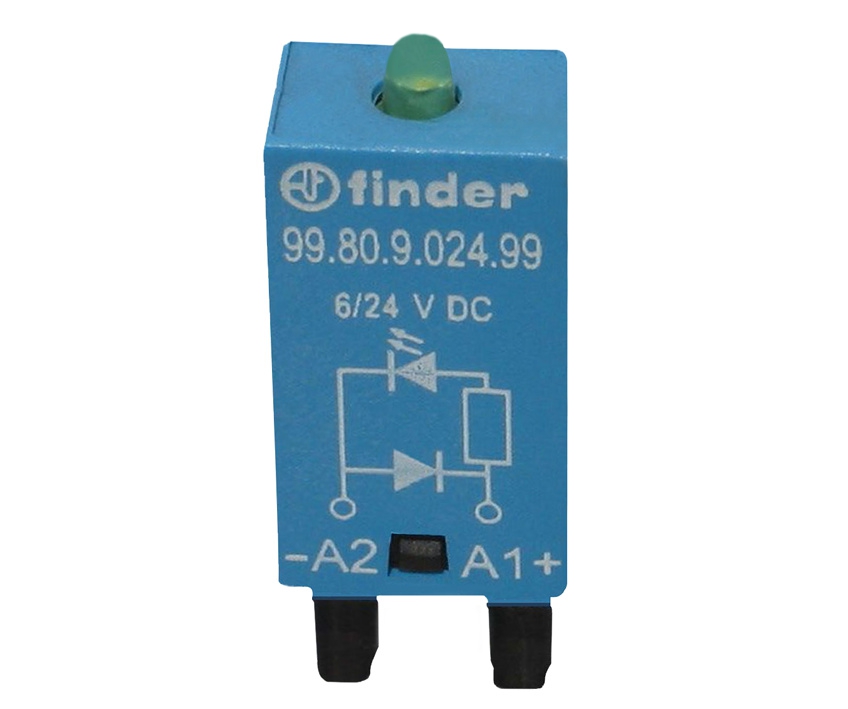

Relaisfassung Schraubfassung mit integrierter Schnappbefestigung für DIN-Schiene, sowie Aufnahme für Anzeige- und EMV-Entstörmodule. Sichere Trennung zwischen Spule und Kontakten Hutschienenrelaisfassung für übliche Findersteckrelais der Serien F4051, F4052, F4061, F4152, F4161 uvwm z.B. auch von OMRON G2R2 Für Relais mit 2x Wechsler (UM) Kontakten plus Spule = 8 Pins-, bzw. Steckkontakte passend zu allen typischen 35mm Hutschienen / DIN-Schienen Schraubfassung mit integrierter Schnappbefestigung für DIN-Schiene, sowie Aufnahme für Anzeige- und Entstörmodule. Sichere Trennung zwischen Spule und Kontakten.  Hutschienen-Relaisfassung für übliche Finderrelais der  Serien 4051 4052 4061 4152 4161 4452 4462 usw auch Omron G2R2 Für Relais mit 1 oder 2x Wechsler (UM) Kontakten plus Spule = 8 Pins-, bzw. Steckkontakte.  Abmessungen L: 81,9mm / B:15,5mm / H:64,8mm ( siehe Zeichnung )  Farbe: Blau / Schutzart IP20  Umgebungstemperatur -40...+70°C  Belastbarkeit je Kontakt bis : 10A 300Vac Belastbarkeit je Kontakt bis : 12A 150Vac Anschlußart Schraubkontakte : Max. Anschlussquerschnitt wie folgt  Bei eindrähtigen Kabel max 1x6qm oder 2x 2,5qmm  Bei mehrdrähtig Litzen max 1x 4qmm oder 2x 2,5qmm Optional erhältliches Zubehör hierzu 47-827-00215 = 95.71    Haltebügel (Metall) 47-827-00210 = 95.91.3 Haltebügel (Kunsttoff) Variclip” Halte- und Demontagebügel  95.08    Kammbrücke zum Verbinden der A1 oder A2  95.80.3 Bezeichnungsschild für Fassung (Kunststoff, weiss), (7x15) mm  60.72    Bezeichnungsschild-Matte für “Variclip” weiss 72 Schilder, (6x12) mm, zum Bedrucken mit Plotter div Anzeige- und EMV-Entstörmodule z.B.  47-827-00230 = 99.80.3.000.00 = Freilaufdiode (+ an Klemme A1 ) 47-827-00240 = 99.80.9.024.99 = grüne LED + Freilaufdiode (+ an Klemme A1) für Einsatz ( 6...12...24V DC)   99.80.9.060.99 = grüne LED + Freilaufdiode (+ an Klemme A1) für Einsatz ( 28...48..60V DC)   99.80.0.024.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 6..12..24V DC/AC)   99.80.0.060.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 28..48..60V DC/AC)   99.80.0.230.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 110..240V DC/AC)  99.80.0.024.09 = EMV Entstörmodule RC-Modul für Einsatz ( 6..12..24V DC/AC )   99.80.0.060.09 = EMV Entstörmodule RC-Modul für Einsatz ( 28..48..60V DC/AC )   99.80.0.230.09 = EMV Entstörmodule RC-Modul für Einsatz ( 1106...240V DC/AC )   Zeitmodule gibt es zu dieser Fassung nicht Passende Relais und Zubehör hierzu finden Sie unter der Rubrik Zubehör

Relaisfassung Schraubfassung mit integrierter Schnappbefestigung für DIN-Schiene, sowie Aufnahme für Anzeige- und EMV-Entstörmodule. Sichere Trennung zwischen Spule und Kontakten Hutschienenrelaisfassung für übliche Findersteckrelais der Serien F4051, F4052, F4061, F4152, F4161 uvwm z.B. auch von OMRON G2R2 Für Relais mit 2x Wechsler (UM) Kontakten plus Spule = 8 Pins-, bzw. Steckkontakte passend zu allen typischen 35mm Hutschienen / DIN-Schienen Schraubfassung mit integrierter Schnappbefestigung für DIN-Schiene, sowie Aufnahme für Anzeige- und Entstörmodule. Sichere Trennung zwischen Spule und Kontakten.  Hutschienen-Relaisfassung für übliche Finderrelais der  Serien 4051 4052 4061 4152 4161 4452 4462 usw auch Omron G2R2 Für Relais mit 1 oder 2x Wechsler (UM) Kontakten plus Spule = 8 Pins-, bzw. Steckkontakte.  Abmessungen Länge 81,9mm / B:15,5mm / H:47mm ( siehe Zeichnung )  Farbe: Blau / Schutzart IP20  Umgebungstemperatur -40...+70°C  Belastbarkeit je Kontakt bis : 10A 300Vac Belastbarkeit je Kontakt bis : 12A 150Vac Anschlußart Schraubkontakte : Max. Anschlussquerschnitt wie folgt  Bei eindrähtigen Kabel max 1x6qm oder 2x 2,5qmm  Bei mehrdrähtig Litzen max 1x 4qmm oder 2x 2,5qmm Optional erhältliches Zubehör hierzu  47-827-00215 = 95.71    Haltebügel (Metall)  47-827-00210 = 95.91.3 Haltebügel (Kunsttoff) Variclip” Halte- und Demontagebügel  95.08    Kammbrücke zum Verbinden der A1 oder A2  95.80.3 Bezeichnungsschild für Fassung (Kunststoff, weiss), (7x15) mm  60.72    Bezeichnungsschild-Matte für “Variclip” weiss 72 Schilder, (6x12) mm, zum Bedrucken mit Plotter div Anzeige- und EMV-Entstörmodule z.B.  47-827-00230 = 99.80.3.000.00 = Freilaufdiode (+ an Klemme A1 ) ohne LED  47-827-00240 = 99.80.9.024.99 = grüne LED + Freilaufdiode (+ an Klemme A1) für Einsatz ( 6...12...24V DC)   99.80.9.060.99 = grüne LED + Freilaufdiode (+ an Klemme A1) für Einsatz ( 28...48..60V DC)   99.80.0.024.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 6..12..24V DC/AC)   99.80.0.060.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 28..48..60V DC/AC)   99.80.0.230.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 110..240V DC/AC)  99.80.0.024.09 = EMV Entstörmodule RC-Modul für Einsatz ( 6..12..24V DC/AC )   99.80.0.060.09 = EMV Entstörmodule RC-Modul für Einsatz ( 28..48..60V DC/AC )   99.80.0.230.09 = EMV Entstörmodule RC-Modul für Einsatz ( 1106...240V DC/AC )   Zeitmodule gibt es zu dieser Fassung nicht
