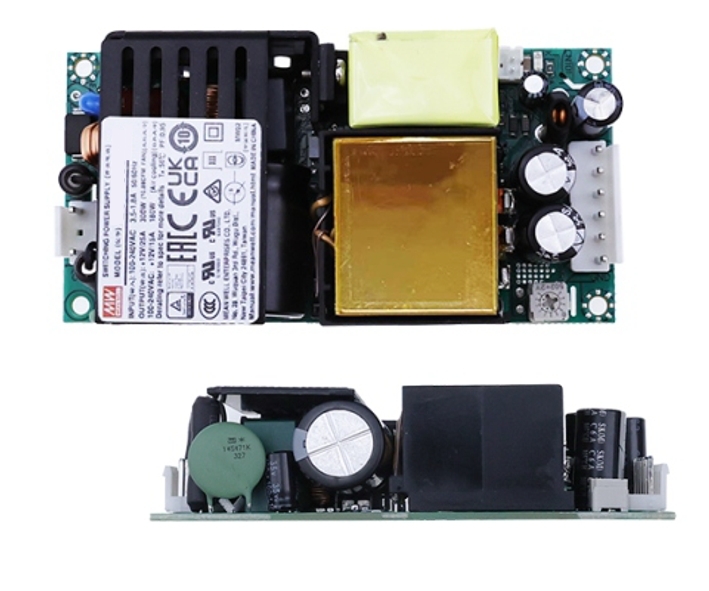

27V Netzteil 27V 11,1A 300W einstellbar 26V 27V 28V OpenFrame  Universal Netzteil in offene Bauform (open-frame) für den Einbau geschlossene in Gehäuse, Schränke aller Art +  Anwendungen: Elektrische Schreibtische, Ladegeräte, DMX-Lichtsteuergeräte, DMX-Strahler, DMX-Lichteffekgeräte usw. 230VAC Universaleingang Weitbereich 80...264V AC (47...63Hz) Überlastschutz durch Abschalten (hiccup) geschützt gegen Kurzschluss, Überlastschutz 130...160%, Überspannungsschutz niedrige Leerlaufleistung 180W mit freier Luftkonvektion, 300W mit 10cfm Zwangslüftung Anwendungen: Elektrische Schreibtische, Ladegeräte, DMX-Lichtsteuergeräte, DMX-Strahler, DMX-Lichteffekgeräte usw. Technische Daten: Eingang 230VAC Universaleingang ( Autom. Weitbereich 80...264V AC 47...63Hz oder 113V...370VDC ) Anschluß über Standard Steckverbinder Leiterplattenverbinder oder Kontakte verlöten Ausgang: 27V DC Gleichspnnung Ausgang nachstellbar über Poti = 25,6...28,4V ( somit auch einstellbar 25,6V ..26V...27V... 28V..28,4V ) Belastbarkeit: 11,1A an 27V DC = 299,9watt  Peak 450W  3sek.  Ripple Noise : 200mV start Up Rise Time: 50ms / Hold Up Time: 16ms bei 180W Load / 8ms bei 300W  Effektivität: 93% Isolationsspannung I/P-O/P: 4000VAC / I/P-FG: 2000V AC / O/P-FG: 1500VAC Erfüllt derzeit alle aktuelle Normen: EN62368-1 / BS EN60335-1 , UL62368-1 und IEC62368-1 ESD: BS EN61000-4-2 ...11 Anschlussart: Eingang 230VAC = 2pol Steckverbinder z.B. mit RM3,96mm  Ausgang = 4polier Steckverbinder ( Pin-1+2 = (+) Plus / pin-3+4 = ( - ) Minus z.B. Molex mit RM 3,96mm Betriebstemperaturbereich: -40...+85°C Industrie Standard: 2" x 4" ( 50 x 100mm ) Abmessungen: L: 101,6mm B: 50,8mm H: 25,4mm Gewicht: 0,21Kg Verbinder für den Acnschluß optional erhältlich mit RM 3,96mm Rastermaß z.B. Bst Nr 40-855-00063 = 3polig Stecker Verbinder RM3,96mm ( dann nur 2 Pins bestücken Mittlere leer lassen ) Bst Nr 40-855-00065 = 6polig Stecker Verbinder RM3,96mm Bst Nr 38-878-00220 = 6polige Stiftleiste

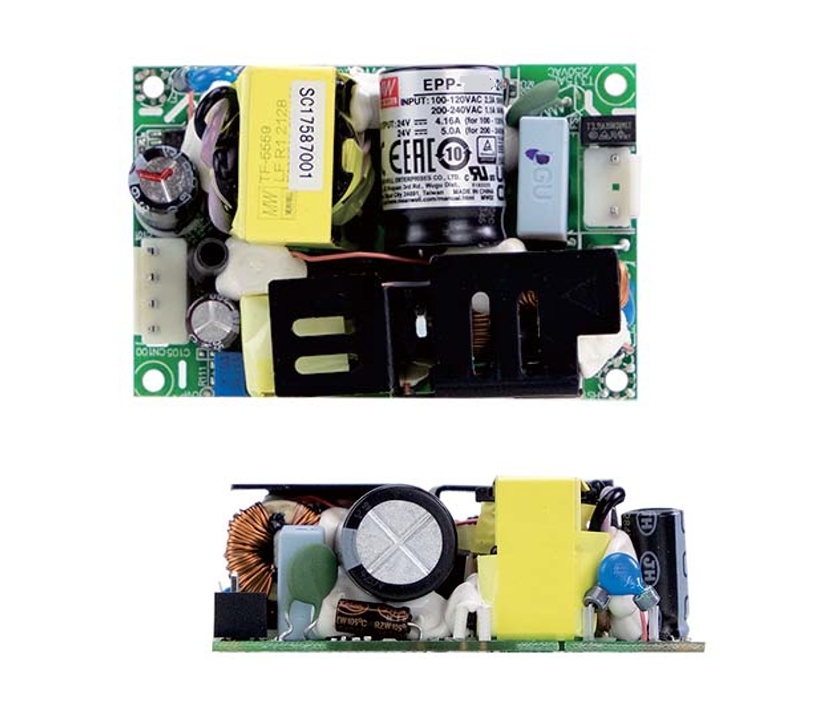

27V Netzteil 27V 4,44A 120W einstellbar 26V 27V 28V OpenFrame EPP-Serie Universal Netzteil in offene Bauform (open-frame) für den Einbau geschlossene in Gehäuse, Schränke aller Art +  Anwendungen: Elektrische Schreibtische, Ladegeräte, DMX-Lichtsteuergeräte, DMX-Strahler, DMX-Lichteffekgeräte usw. 230VAC Universaleingang Weitbereich 80...264V AC (47...63Hz) Überlastschutz durch Abschalten (hiccup) geschützt gegen Kurzschluss, Überlastschutz 130...160%, Überspannungsschutz niedrige Leerlaufleistung 120W mit freier Luftkonvektion, 150W mit 10cfm Zwangslüftung Anwendungen: Elektrische Schreibtische, Ladegeräte, DMX-Lichtsteuergeräte, DMX-Strahler, DMX-Lichteffekgeräte usw. Technische Daten: Eingang 230VAC Universaleingang ( Autom. Weitbereich 80...264V AC 47...63Hz oder 113V...370VDC ) Anschluß über Standard Steckverbinder Leiterplattenverbinder oder Kontakte verlöten Ausgang: 27V DC Gleichspnnung Ausgang nachstellbar über Poti = 25,6...28,4V ( somit auch einstellbar 25,6V ..26V...27V... 28V..28,4V ) Belastbarkeit: 4,44A an 27V DC = 119,9watt Ripple Noise : 150mV start Up Rise Time: 50ms / Hold Up Time: 15ms Effektivität: 94% Isolationsspannung I/P-O/P: 4000VAC / I/P-FG: 2000V AC / O/P-FG: 1500VAC Erfüllt derzeit alle aktuelle Normen: EN62368-1 / BS EN60335-1 , UL62368-1 und IEC62368-1 ESD: BS EN61000-4-2 ...11 Anschlussart: Eingang 230VAC = 2pol Steckverbinder z.B. mit RM3,96mm  Ausgang = 4polier Steckverbinder ( Pin-1+2 = (+) Plus / pin-3+4 = ( - ) Minus z.B. Molex mit RM 3,96mm Betriebstemperaturbereich: -40...+85°C Industrie Standard: 2" x 4" ( 50 x 100mm ) Abmessungen: L: 76,2mm B: 50,8mm H: 28,0mm Gewicht: 0,13Kg Verbinder optional erhältlich zum anschliessen mit RM 3,96mm Rastermaß z.B. Bst Nr 40-855-00064 = 4polig Stecker Verbinder RM3,96mm Bst Nr 40-855-00063 = 3polig Stecker Verbinder RM3,96mm ( dann nur 2 Pins bestücken Mittlere leer lassen )

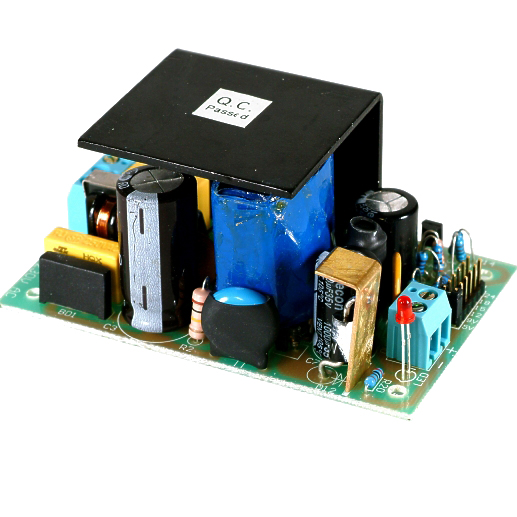

Netzteil 5V 9V 12V 15V 18V 24V einstellbar 230V Mini Netzteil Open Frame Miniatur Netzteil, kleines Netzteil Universal Netzteil (Gleichspannung) mit einstellbarer Festspannung. Fertig aufgebaute Netzteilplatine einstellbar von 5..9..12..15..18..24V Dieser Netzteil Baustein eignet sich vorwiegend zur Spannungsversorgung von Baugruppen, Platinen, Geräten, Überwachungskameras, Modellbau, Versuchsaufbauten, Steuerungen aller Art. Auch zur Speisung von LED Beleuchtung z.B. 12V oder 24V bestens geeignet. Das Netzteil zeichnet sich besonders durch die stabilisierte Ausgangsspannung unabhängig von Netzspannungschwankungen aus. Gegenüber herkömmlichen Netzteilen hat dieses Netzteil einen hohen Wirkungsgrad (bis zu 85%), und ein wesentlich geringeres Gewicht sowie kleinere Abmessungen bei gleicher Leistung. Es stehen 6 Ausgangsspannungen zur Verfügung die mittels Jumper eingestellt werden können. Technische Daten: Eingangsspannung: 230Vac typisch Autom. weitbereichseingang: 100-230Vac 50/60Hz Ausgangsspannung: 5V / 9V / 12V / 15V / 18V / 24V  stabilisierte Ausgangsspannung Ausgang: DC = Gleichspannung  Einstellung erfolgt einfach über Jumper (Steckbrücke) Belastbarkeit: 0-1,5A max Anschluß über Schraubklemmen Eingang: 2x Klemmen bis 1,5qmm  Ausgang: 2x Klemmen bis 1,5qmm Offene Bauweise 3mm Status LED integriert Wirkungsgrad bis zu 85% Abmessungen: (LxBxH) 90 x 60 x 45mm Gewicht: ca. 115g Zusatzinfo passendes Gehäuse je nach Anwendung ( siehe auch im Zubehör-Register ) Bst Nr 52-625-00780  = IP65 Schutzgehäuse ( z.B. Einsatz Outdoor oder feuchte Räume )  Bst Nr 52-625-01780  = Wandgehäuse Installationsverteiler  Bst Nr 52-625-03510  = Univ. Platinenhalterung mit Hutschienenclip  Bst Nr 44-815-00110  = Univ. Platinenhalterung  Bst Nr 52-625-00720  = Univ. Kunststoffgehäuse
