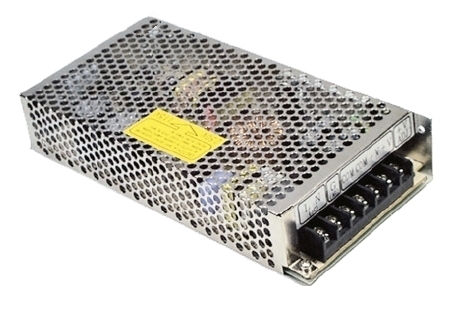

12V 24V Duo 2fach Netzteil mit 133W Leistung Solides Schaltnetzteil mit 133 Watt in Industriequalität mit 2 Ausgangsspannungen +12V (3,7A) und +24V (3,7A)  Überlastschutz durch Abschalten, auto recovery / Kurzschlussfest / 100% Burn-In-Test unter Volllast / eingebauter Entstörfilter, geringe Restwelligkeit Technische Daten: Eingangspannungsbereich:  88...264V (AC) 47-63Hz oder  Eingangspannungsbereich: 248...373V (DC) Leistung: max. 133 Watt Ausgang A: 12V (DC) 3,7A (1.0-7.0A) max 7A * Restwelligkeit 120mV Feineinstellung mittels Poti von: 11,4...13,2V Protection: 13,8-16,2V Overvoltage  Ausgang B:  24V (DC) 3,7A (0.4-5.0A) max. 5A * Ausgang 5V 12V über eine gemeinsame Masse ( -Minus Com ) Restwelligkeit: 200mV Feineinstellung: Nein Protection: 27,6-32,4V Overvoltage * max Belastbarkeit wenn der zweite Ausgang weniger belastet wird; somit Gesamtabgabeleistung immer 133Watt max. Ausgang über solide Schraubklemmen Effektivität: 85% LED Status Anzeige  Temp.Einsatzbereich: -20...+70°C Überlastschutz: 105...150% Isolationsspannung: I/P-O/P: 3000V ac Netzausfallüberbrückung Hold Up Time bei 230V: 25ms Setup, Rise Time: 500ms, 20ms 230Vac Abmessungen: 199 x 98 x 38mm 4x M3 Gewinde für Befestigung am Boden 120 x 80mm  3x M3 Gewinde für Befestigung am Seitenteil 157 x 18mm Gewicht: 0,75kg Zusatzinformation Diese Art von Netzteilen braucht eine mindest Grundlast von ca. 1A bei 12V und oder 0.4A bei 24V sonst blink die integr. LED Dies ist kein Defekt sondern eine bei dieser Art von Netzteilen übliche Schaltungsart

Duo Netzteil 5V 12V mit 2 Ausgangsspannungen Dual 2-fach Output 5Volt und 12Volt stabilisierte Gleichspannung. Universell verwendbares Netzteil mit 2-fach Ausgang ohne Mindestlast  Geschlossene Bauform (case) Solide Schraubanschlüsse Überlastschutz durch Abschalten, auto recovery Ausgang geschützt gegen Kurzschluss, Überlast, Überspannung Netzteil mit Dual Ausgang 5V und 12Volt Gesamtleistung 66Watt Eingang: 230VAC typisch Autom. Weitbereichseingang. 88...264Vac ( 47-63Hz ) oder 125-373VDC Belastbarkeit max Leistung: 66Watt für beide Spannungen Hochwertig ausgestattet mit LongLife Elkos mit 105°C Integrierte LED Status-Anzeige Hohe Vibrationsfestiogkeit bis 5G Kein Lüfter somit geräuschlos / Keine Mindestlast !  Technische Daten:   Ausgangsspannnung-1: 5-Volt DC 6A ( Range 0...8A max 40W )       Poti für 5Volt DC Nachjustierung 4,75...5,5V       Restwelligkeit 80mV       Überspannungschutz Ausgang Ja bei 5V ( 5,75-6,75V ) Ausgangsspannnung-2: 12-Volt DC 3A ( Range 0...4A max 48W )        Restwelligkeit 120mV / Ausgang fest nicht nachjustierbar Kurzschlußfest / Überlastschutz 110-150% / Soft-Start mit Strombegrenzung Eingebauter Entstörfilter  Setup Time: 500ms bei 230VAC Rise Time: 20ms bei 230VAC Spannungstoleranz: bei 5V +/-2% / bei 12V +/-6% Load Regulation: +/-3% Einsatz Temp.Bereich: -25°...+70°C Vibrationsfest bis 5G 10-500Hz 10min Schraubanschlüsse / Ausgang gemeinsme Masse (-) Schraubanschlüsse Eingang 230VAC = 1=L / 2=N / 3=PE Schraubanschlüsse Ausgang 12V = V2 = Kontakat-5 +12V und Kontakt-4 (-) Minus Schraubanschlüsse Ausgang   5V = V1 = Kontakt-7 + 5V und Kontakt-6 (-) Minus Erfüllt folgende Normen: Sicherheit: UL60950-1, EN60950-1, EAC TP TC 004 EMC Emmision: EN55032 ( CISPR32 Class B ) EN61000-3-2,-3, EAC TP TC 020 EMC Immunity: Compliance to EN61000-4-2,3,4,5,6,8,11, EN61000-6-2 (EN50082-2), industry level, crit-A, EAC TP TC 020 MTBF 265.8KHrs min MIL-HDBK-217F Wirkungsgrad 79%  Isolationsspannung: I/P-O/P: 3000V AC / I/P-FG: 2000V AC / O/P-FG: 500V AC Abmessungen.: B: 98mm H:38mm T:129mm ( siehe auch Zeichnung weitere Bilder )  Befestigungsmöglichkeiten durch M3 Gewinde am Boden und seitlich        RM 44x18mm seitlich und RM 33mm am Boden passende Hutschienenclips ( siehe auch im Zubehör-Register ) z.B. = Bst Nr 93-808-03280 oder 93-808-03200 oder 93-808-03230 oder auch 93-808-03250 frei bebohrbar passende Metallklammern für seitliche Befestigung = Bst Nr 93-808-03220 passende Montageplatte = Bst Nr 93-808-03240 Gewicht: 0,44Kg

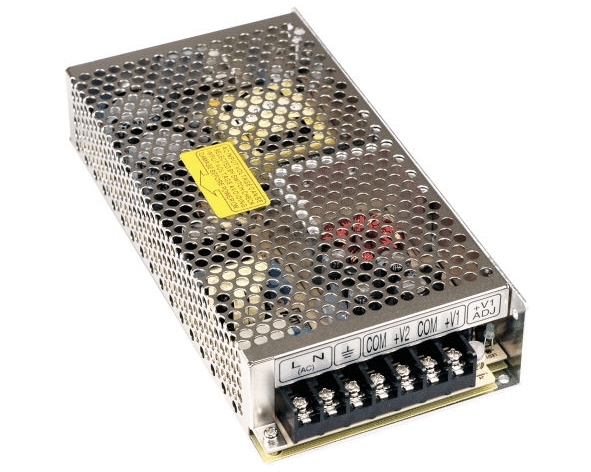

Duo Netzteil 5V 24V mit 2 Ausgangsspannungen dual output 5 Volt und 24 Volt stabilisierte Gleichspannung. Geschlossene Bauform (case) Solide Schraubanschlüsse Überlastschutz durch Abschalten, auto recovery Ausgang geschützt gegen Kurzschluss, Überlast, Überspannung Long Life 105°C Elkos Tchnische Daten: Autom. Weitbereichseingang: 88-264Vac (47..63Hz) oder 248-373Vdc   Gestellte Gesamtleistung, max.: 125 Watt Ausgangsspannnung 1: 5Vdc mit 0..3A (max. 15W)            Mindestlast an 5V keine  Spannungsjustierung bei 5V Nein  Ausgangsspannnung 2: 24Vdc mit 2...4,6A max 5,3A ( 125W )            Mindestlast an 24V 2000mA = 2A Spannungsjustierung via Poti 22,8....26,4V (nur im 24V Bereich) Ausgang über 2 getrennte Minus ( 2x -Minus COM ) kann aber ggf. zusammengeschaltet werden Überlastschutz: 110...150% Kurzschlußfest / Überlastschutz Überspannungschutz 115-135% Hoher Wirkungsgrad 83% Setup Rise Time 500ms, 20ms 230V Soft-Start mit Strombegrenzung Eingebauter Entstörfilter Status LED wenn Power On Geringe Restwelligkeit Ripple Noise bei 5V = 80mV Ripple Noise bei 24V = 200mV Temperatur-Einsatzbereich: -25°...+70°C Abmessungen: L:197mm B:98mm H:38mm Gewicht ca: 0.73kg Geschlosenes Lochblechgehäuse mit offenen Schraubanschlüssen Ideal für den Einbau in Schaltschränke, Anlagen, Industrie, Handwerk usw. Im Boden sind 4x M3 Gewinde eingelassen für die Befestigung Seitlich sind 3x M3 Gewinde eingelassen für die Befestigung Befestigungs-Lochabstand Boden: 120mm / 80mm  Befestigungs-Lochabstand seitlich: 157mm / 18mm Hutschienenmontage mit optionalem Halteclip möglich (siehe Zubehör)

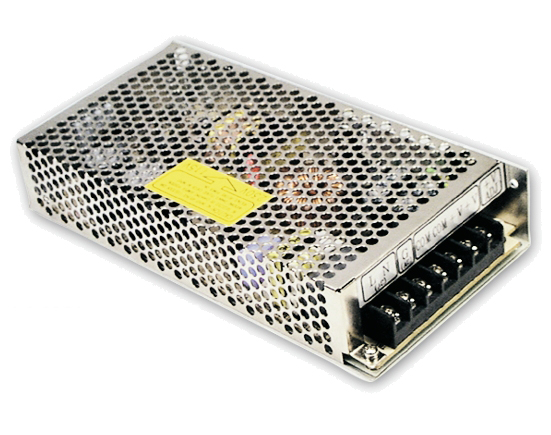

Duo Netzteil 5V 24V mit 2 Ausgangsspannungen dual output 5 Volt und 24 Volt stabilisierte Gleichspannung. Geschlossene Bauform (case) Solide Schraubanschlüsse Überlastschutz durch Abschalten, auto recovery Ausgang geschützt gegen Kurzschluss, Überlast, Überspannung Long Life 105°C Elkos Tchnische Daten: Autom. Weitbereichseingang: 85-264Vac (47..63Hz) oder 248-373Vdc   Gestellte Gesamtleistung: 133 Watt Ausgangsspannnung 1: 5Vdc Ratet mit 2..10A ( Rated Currend 4,6A )            Mindestlast bei 5V 2000mA Spannungsjustierung via Poti 4,75-5,5V (nur im 5V Bereich) Ausgangsspannnung 2: 24Vdc mit 0,4...5A (max. 120W)             Mindestlast bei 24V 400mA Ausgang über eine gemeinsamme Masse ( - Minus Com ) Achtung Mindestlast 5V 2A und 24V 0,4V beachten sonst pulst die Status-LED und das Netzteil schaltet nicht ein  Überlastschutz: 110...150% Kurzschlußfest / Überlastschutz Überspannungschutz 115-135% Hoher Wirkungsgrad 82% Setup Rise Time 500ms, 20ms 230V Soft-Start mit Strombegrenzung Eingebauter Entstörfilter Status LED wenn Power On Geringe Restwelligkeit Ripple Noise bei 5V = 80mV Ripple Noise bei 24V = 125mV Temperatur-Einsatzbereich: -25°...+70°C Abmessungen: L:199mm B:98mm H:38mm Gewicht ca: 0.7kg Geschlosenes Lochblechgehäuse mit offenen Schraubanschlüssen Ideal für den Einbau in Schaltschränke, Anlagen, Industrie, Handwerk usw. Im Boden sind 4x M3 Gewinde eingelassen für die Befestigung Seitlich sind 3x M3 Gewinde eingelassen für die Befestigung Befestigungs-Lochabstand Boden: 120mm / 80mm  Befestigungs-Lochabstand seitlich: 1570mm / 18mm Hutschienenmontage mit optionalem Halteclip möglich (siehe Zubehör)

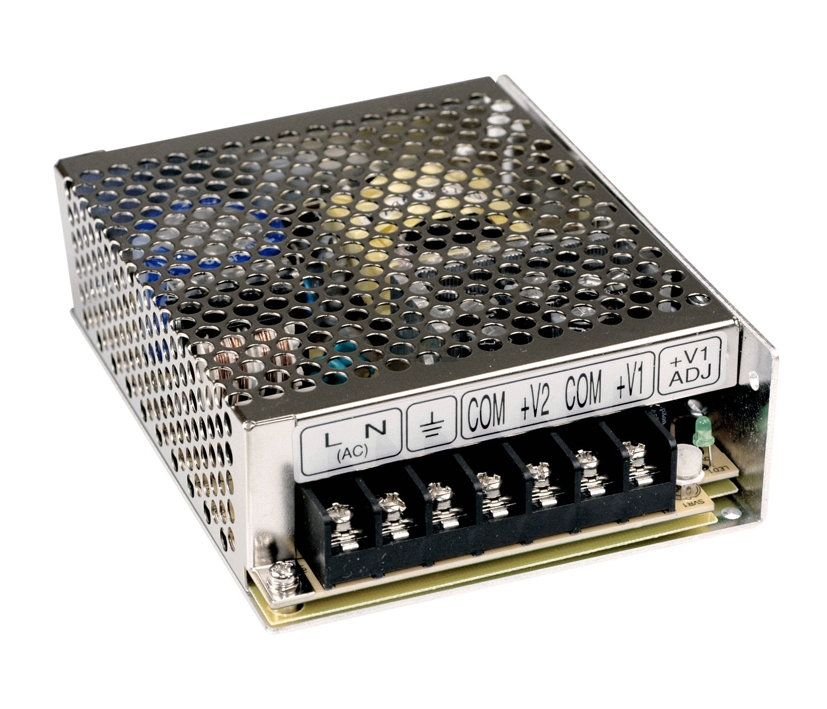

Duo Netzteil 5V 24V mit 2 Ausgangsspannungen Dual 2-fach Output 5Volt und 24Volt stabilisierte Gleichspannung. Universell verwendbares Netzteil mit 2-fach Ausgang ohne Mindestlast  Geschlossene Bauform (case) Solide Schraubanschlüsse Überlastschutz durch Abschalten, auto recovery Ausgang geschützt gegen Kurzschluss, Überlast, Überspannung Netzteil mit Dual Ausgang 5V und 24Volt Gesamtleistung 68Watt Eingang: 230VAC typisch Autom. Weitbereichseingang. 88...264Vac ( 47-63Hz ) oder 125-373VDC Belastbarkeit max Leistung: 66Watt für beide Spannungen Hochwertig ausgestattet mit LongLife Elkos mit 105°C Integrierte LED Status-Anzeige Hohe Vibrationsfestiogkeit bis 5G Kein Lüfter somit geräuschlos / Keine Mindestlast !  Technische Daten:   Ausgangsspannnung-1: 5-Volt DC 4A ( Range 0...8A max 40W )       Poti für 5Volt DC Nachjustierung 4,75...5,5V       Restwelligkeit 80mV       Überspannungschutz Ausgang Ja bei 5V ( 5,75-6,75V ) Ausgangsspannnung-2: 24-Volt DC 2A ( Range 0...3A max 68W )        Restwelligkeit 150mV / Ausgang fest nicht nachjustierbar Kurzschlußfest / Überlastschutz 110-150% / Soft-Start mit Strombegrenzung Eingebauter Entstörfilter  Setup Time: 500ms bei 230VAC Rise Time: 20ms bei 230VAC Spannungstoleranz: bei 5V +/-2% / bei 24V +4% /-8% Load Regulation: +/-6% Einsatz Temp.Bereich: -25°...+70°C Vibrationsfest bis 5G 10-500Hz 10min Schraubanschlüsse / Ausgang gemeinsme Masse (-) Schraubanschlüsse Eingang 230VAC = 1=L / 2=N / 3=PE Schraubanschlüsse Ausgang 24V = V2 = Kontakat-5 +24V und Kontakt-4 (-) Minus Schraubanschlüsse Ausgang   5V = V1 = Kontakt-7 + 5V und Kontakt-6 (-) Minus Erfüllt folgende Normen: Sicherheit: UL60950-1, EN60950-1, EAC TP TC 004 EMC Emmision: EN55032 ( CISPR32 Class B ) EN61000-3-2,-3, EAC TP TC 020 EMC Immunity: Compliance to EN61000-4-2,3,4,5,6,8,11, EN61000-6-2 (EN50082-2), industry level, crit-A, EAC TP TC 020 MTBF 265.8KHrs min MIL-HDBK-217F Wirkungsgrad 79%  Isolationsspannung: I/P-O/P: 3000V AC / I/P-FG: 2000V AC / O/P-FG: 500V AC Abmessungen.: B: 98mm H:38mm T:129mm ( siehe auch Zeichnung weitere Bilder )  Befestigungsmöglichkeiten durch M3 Gewinde am Boden und seitlich        RM 44x18mm seitlich und RM 33mm am Boden passende Hutschienenclips ( siehe auch im Zubehör-Register ) z.B. = Bst Nr 93-808-03280 oder 93-808-03200 oder 93-808-03230 oder auch 93-808-03250 frei bebohrbar passende Metallklammern für seitliche Befestigung = Bst Nr 93-808-03220 passende Montageplatte = Bst Nr 93-808-03240 Gewicht: 0,44Kg
