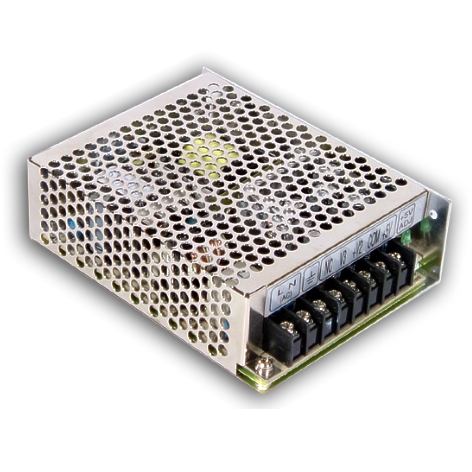

+12V -12V +5V Netzteil Sehr solides Netzteil bzw. Schaltnetzteil mit Triple Ausgang (3-fach Ausgang) Technische Daten: Spannung Eingang 230VAC typisch Eingangsspannungsbereich: 85...264Vac 47...63Hz oder 125...373Vdc Belastbaarkeit 65Watt gesamt Schraubanschlüsse und Status LED 3 verschiedene Ausgangsspannnungen (Triple):  Ausgang-A +  5V DC  ( 5A Bereich 0,5...max 8A) Ausgang-B + 12V DC  (2,8A Bereich 0,2...max 3,5A) Ausgang-C  -  12V DC (1A Bereich 0....max.1A) Die höheren max Ströme ergeben sich je nach Lastverteilung der Ausgänge ! Alle Ausgänge haben die selbe Masse ( Minus ) Geringe Restwelligkeit nur 80mV bei 5V -12V und 120mV bei +12V  Ausgangsspg. nachregelbar -5..+10% ( nur bei 5Volt ) 4,75..5,5V Kurzschlußfest / Überlastschutz / Universell einsetzbar Überspannungschutz integriert bei +5V Hoher Wirkungsgrad 77% Soft-Start mit Strombegrenzung Eingebauter Entstörfilter Temperatureinsatz Bereich: -25°...+70°C Im Boden sind 2x M3 Gewinde ( Abstand 33mm) eingelassen zur Befestigung via Hutschienenclips Seitlich sind 3x M3 Gewinde ( Abstand 77 + 18mm) eingelassen zur Befestigung via Hutschienenclips etc. Abmessungen: B:98 H:38 T:129mm siehe auch Zeichnung Gewicht: 0.44kg Passende Hutschienenclips siehe im Zubehör-Register ( unten )

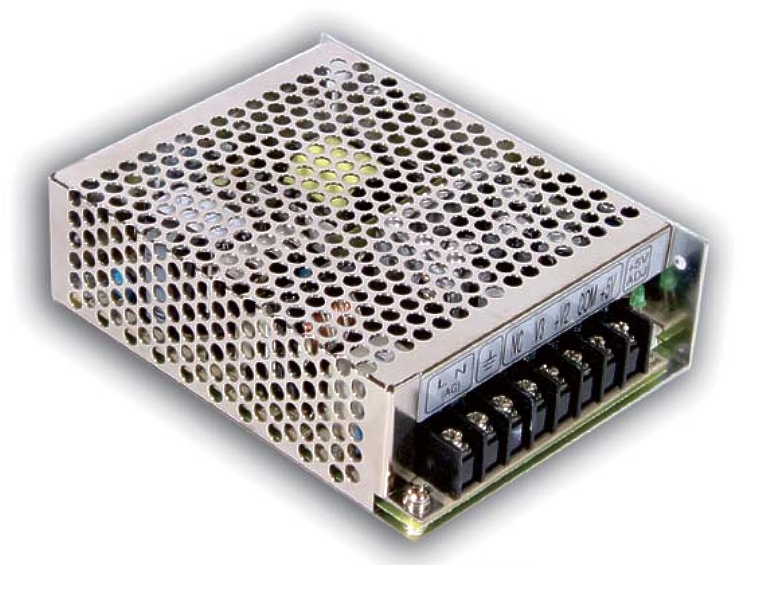

+15V -15V Netzteil mit +5V zusätzlich. Sehr solides Netzteil bzw. Schaltnetzteil mit Triple Ausgang ( 3fach Ausgang ) Technische Daten: Betriebsspannung: 230Vac typisch  Eingangsspannungsbereich: Autom. 85...264Vac 47...63Hz oder auch Eingangsspannungsbereich: 120...370Vdc Leistung bis max. 65,5Watt 3-fach Ausgang ( Triple Ausgang ) : CH1: = +   5V DC   5,0A ( Range 0,2...5A max 8A ) RW: 80mV  CH2: = + 15V DC  2,2A ( Range 0,2...2,2A max 3A ) RW: 120mV  CH3: = - 15V  DC  0,5A  ( Range 0....0,5A max 1A )  RW: 80mV  Die höheren max Ströme ergeben sich je nach Lastverteilung der Ausgänge !  Geringe Restwelligkeit nur 80/120mV je nach Ausgang  Poti zur Spannungsnachjustage bei 5V Ausgang von 4,75...5,5 Volt  Kurzschlußfest / Überlastschutz Überspannungschutz bei 5Volt DC 5,75-6,5V Hoher Wirkungsgrad 73% Soft-Start mit Strombegrenzung Eingebauter Entstörfilter  Temp.Einsatzbereich: -25°...+75°C Withstand 5G vibration test ! Gehäuseform: CASE mit offenen Schraubanschlüsse Abmessungen: L:129mm B:98mm H:38mm Gewicht: 0.44kg Im Boden sind 2x M3 Gewinde ( Abstand 33mm) eingelassen zur Befestigung via Hutschienenclips / Seitlich sind 3x M3 Gewinde ( Abstand 77 + 18mm) eingelassen zur Befestigung via Hutschienenclips etc.

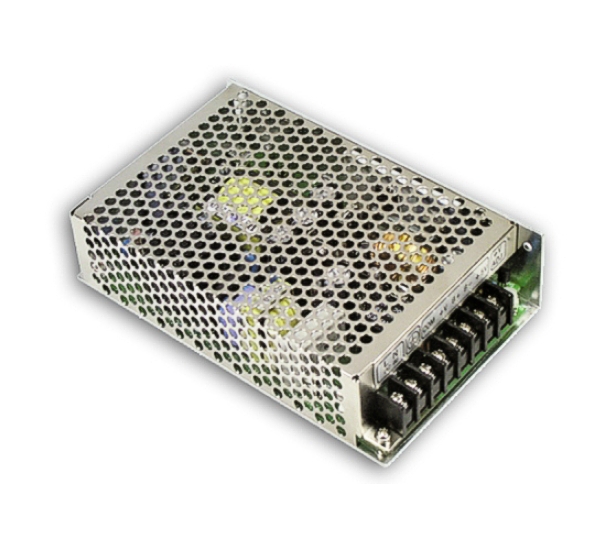

+12V -5V +5V Netzteil Sehr solides Netzteil bzw. Schaltnetzteil mit Triple Ausgang (3-fach Ausgang) Technische Daten: Spannung Eingang 230VAC typisch Eingangsspannungsbereich: 88...264Vac 47...63Hz oder auchEingangsspannungsbereich: 125-373VdcLeistung bis max. 85WattTriple Ausgang: CH1: = +  5Vdc  10A ( Range 0...8A max 10A ) RW: 80mV CH2: = -   5Vdc  0,1A ( Range 0..0,1A max 100mA ) RW: 120mV CH3: = + 12Vdc  4,0A  ( Range 0....3,5A max 4A )  RW: 120mV Die höheren max Ströme ergeben sich je nach Lastverteilung der Ausgänge ! gemeinsame Minus für alle Ausgangsspannungen Geringe Restwelligkeit nur 80/120mV je nach Ausgang Poti zur Spannungsjustage nur bei 5V Ausgang von 4,75...5,5 Volt Kurzschlußfest / Überlastschutz Überspannungschutz bei +5Volt DC ( 5,75-6,75V ) Hoher Wirkungsgrad 76%Soft-Start mit Strombegrenzung Eingebauter Entstörfilter Temp.Einsatzbereich: -25°...+75°CLong Life 105°C Elkos integrierte Status-LED Vibrationsfest bis 5G Sicherheitsnormen: EN62368-1EMV Normen: EN55032 Class B, EN61000-3-2Gehäuseform: CASE mit offenen SchraubanschlüsseAbmessungen: L:152,5mm B:97mm H:38mmGewicht: 0.60kg Passende Hutschienenclips siehe im Zubehör-Register ( unten )
