24V 30W Mini Netzteil mit Schraubklemmen 91x28x40mm Minaturnetzteil Einsatz für LED Beleuchtung, 24V Stromversorgung, Industrie, Schaltschrankeinbau, Modellbau usw.  Ultrakompaktes 24V 30W Netzteil mit stabilisiertem Ausgang.  Kurzschluss und überlastgeschützt. Kompaktes Design Mini Ausführung.  Ausgang: 24V DC max. 1,3A Leistung 0 bis 30Watt belastbar ( keine Mindestlast )  Vollbereich kompakt geschützt gegen:  Kurzschluss / Überlast / Überspannung Kühlung: durch natürliche Konvektion  Isolationsklasse II  Technische Daten:  Eingangsspannung typisch: 230Vac (85-264Vac 50/60Hz )  Eingangsfrequenz typisch: 50/60Hz (47...440Hz )  Standby Verbrauch nach ERP / EuP kleiner 0,1W  Ausgangsspannung bei voller Last: 24V DC Gleichspannung  +/- 2,5%  Ausgangsstrom: 0...1,3A  Belastbarkeit 0-30W max. Leistung: 30,0Watt Überspannungsschutz Ausgang: 25,2...32,4V ( Z-Diode ) Wirkungsgrad: 88,5%  Restwelligkeit: 240mVpp max. Setup-, Rise-Time 1000ms / 30ms 230VAC  Arbeitstemperatur: -30°....+70°C  Vibrationsfest bis 5G 10min  Standards: UL60950-1, TUV EN60950-1,  EMC = Compliance to EN55032 (CISPR32) Class B, EN61000-3-2,-3, EAC TP TC 020 EMC Imunität: Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, heavy industry level (surge L-N : 1KV), criteria A, EAC TP TC 020 Abmessungen: L mit Klemmen: 91mm B: 39,5mm H: 28,5mm  Befestigungs-Lochabstand: 80mm  Anschluss über 4 Schraubklemmen ( 2x Eingang + 2x Ausgang )  Gewicht: 94gr

24V 100A Netzteil Hochleistungsnetzteil geschlossene Bauform mit zwei integrierten Lüftern 24/7 tauglich  Technische Daten: Leistung: 1000Watt 230VAC Eingang: 90...264Vac 47-63Hz oder DC Input mit 127...370Vdc Eingang über Schraubklemmen ( L + N + PE ) Überlastschutz: 105...110% shut down. autom. restart Protection: OVP, OLP, OTP, SCP, Fan failure Restwelligkeit: 10mV Stats LED integriert Ausgangs-Spannung: 24V DC stabilisiert (Einstellbereich über Poti +/-5% ) Ausgangs-Strom: 0-40A DC Ausgang über Schraubklemmen : Setup, Rise Time: 800ms, 60ms at full load HoldUp Time: 16ms / 230VAC at full load Lüftung: 2-fach Lüfterkühlung Status LED Anzeige Blinken- schnell langsam siehe Diagramm ... Steuerungsanschluss über Steckerleiste A) Ausgangs-Spannung regelbar über Steuerspannung (0-5V ) oder B) Ausgangs-Spannung regelbar über externes Portis oder Festwiderstand C) Ausgangs-Strom regelbar über Steuerspannung (0-5V) oder D) Ausgangs-Strom regelbar über externes Portis oder Festwiderstand E) Remote ON-OFF / Remote sense Funktion F) Power OK Signal G) Parallelbetrieb mit selben Netzteilen grundsätzlich möglich H) Zwangsstromaufteilung bei Parallelbetrieb Wirkungsgrad: 89% Übertemperaturschutz: 80° +/-5% Betriebstemperatur: -25...+60°C Sicherheits-Standards: Certified EN 62368-1; UL 62368-1 / EMI : Certified EN 55032 Abmessungen: L: 283mm B: 127mm H: 43,5mm Befestigung mit Hutschienenclip optional möglich. Am Boden und seitlich befinden sich jew. 3x M4 Innengewinde M4 Raster Boden: 74mm / seitlich: 25x255mm Gewicht: 2,10Kg

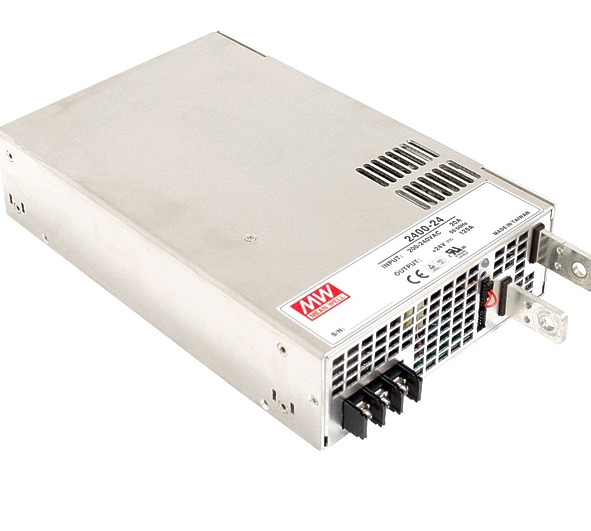

24V 100A Netzteil Hochleistungsnetzteil geschlossene Bauform mit zwei integrierten Lüftern 24/7 tauglich  Bis zu 3 dieser Netzteile können zusammengeschaltet werden auf 24V 300A 7200W = 7,2KW siehe weitere Bilder !  Technische Daten: Eingangsspannungsbereich: 180..264V AC 50/60Hz 47-63Hz oder 254..370V DC   Ausgangsleistung: 2400 Watt Ausgangsspannnung: 24Volt DC (einstellbar 22...28V) Gleichspannung   Belastbarkeit Ausgang: 0-100A Überlast bis auf max 112% der Nennleistung max Peak 112A kurzfristig  Geringe Restwelligkeit: 150mVp-p Überspannungsschutz Ausgang: 28,8-33,6V Netzausfallüberbrückung (bei 230V): 12ms Setup, Rise-Time: 1000ms, 80ms full load Hold up Time: 12ms at full load Load & Line Regulation: +/-0,5% Wirkungsgrad: 90% Remote ON-OFF (über optional erhältlichen Anschlusskit Mini-Pfostenverbinder Nr.: 40-874-00390  Schraubanschlüsse 2x Hauptlast Parallelbetrieb von bis zu 3 Netzteilen möglich siehe Plan Kurzschlußfest Überlastschutz 100-112% Hoher Wirkungsgrad 90%  Soft-Start mit Strombegrenzung  Eingebauter Entstörfilter 100% Burn-In Test unter Vollast Temp.-Bereich: -20°...+70°C Befestigung über 4xM4 Gewinde im Boden oder Seitenteil 4xM4 (Gewinde im Gehäuse) Abmessungen: L:278mm B:178mm H:63,5mm Gewicht: 3.3kg Zubehör erhältlich siehe Zubehör-Register unten z.B. oder unter Suche eingeben Bst Nr 40-874-00390 =   8-pol Steuerkabel CN1/CN2 Pfostenkabel mit Steckverbinder Bst Nr 40-874-00395 = 10-pol Steuerkabel CN3 Pfostenkabel mit Steckverbinder Bst Nr 93-808-03220 = Halterung Netzteilhalter Befestigungswinkel

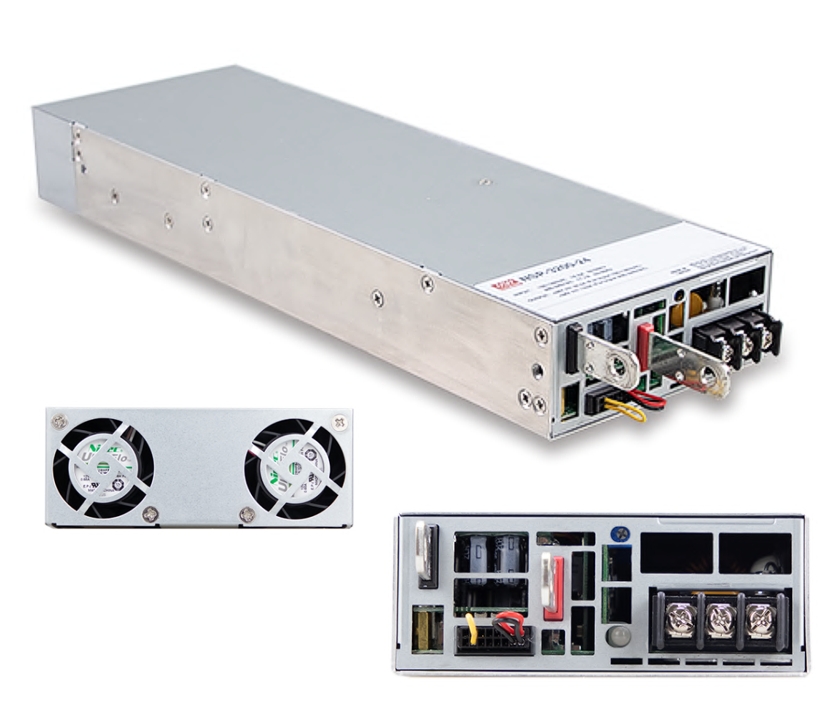

24V 133A Netzteil 3,2KW Hochleistungsnetzteil geschlossener Case Lochblech Bauform mit zwei integrierten Lüftern 24/7 tauglich Weitere Besonderheiten des NSP-3200: Universell verwendbares 24V DC Netzteil mit 3200Watt Leistung  Fernsteuerbar Remote ON-OFF über CN1 ( Pin3+4 ) Alarm Signal Ausgang über CN1 ( Pin2+6+5 ) TTL-Signal Über CN1 ( Pin12+14 ) externe steuerbar über externe Spannung im Bereich 50-125% Remote voltage programming / remote adjust / margin programming / dynamic voltage trim) Neben der Einstellung über das eingebaute Potentiometer kann die Ausgangsspannung durch Anlegen auf 50-125% der Nennspannung getrimmt werden durch eine EXTERNE DC SPANNUNG. Technische Daten: Eingangsspannungsbereich: 230AC typisch ( 90..264V AC 50/60Hz 47-63Hz oder 127V..400V DC ) Ausgangsleistung: 3192 Watt ( bei Input 180-264VAC ) Ausgangsspannnung: 24Volt DC (einstellbar 23,5...30V) Gleichspannung Belastbarkeit Ausgang: 0-133A Geringe Restwelligkeit: 300mVp-p Überspannungsschutz Ausgang: 31,5...37,5V Netzausfallüberbrückung (bei 230V): 16ms Setup, Rise-Time: 1500ms, 60ms full load Hold up Time: 16ms at full load Load & Line Regulation: +/-0,5% Wirkungsgrad: 93,5% Remote ON-OFF (über optional erhältlichen Anschlusskit Mini-Pfostenverbinder Nr.: ?? ) Schraubanschlüsse 2x Bolzen für Hauptlast Parallelbetrieb nicht möglich 2x integrierte Lüfter mit Temperaturüberwachung und Geschwindigkeitsanpassung Kurzschlußfest / Überlastschutz / Soft-Start mit Strombegrenzung / Eingebauter Entstörfilter 100% Burn-In Test unter Vollast Temp.-Bereich: -20°...+70°C Befestigung über 3xM3 Gewinde im Boden oder Seitenteil 2xM4 (Gewinde im Gehäuse) Abmessungen: L:326mm B:107mm H:41mm Gewicht: 3.3kg

24V Netzteil 24V Gleichspannung stabilisiert. Hochleistungnetzteil geschlossene Bauform mit Lüfter. Diese primär getakteten Schaltnetzteile liefern an den Ausgängen eine hochstabile, einstellbare Gleichspannung von 22V bis 28V bei einem Dauerlaststrom von bis zu 42A. Die Schaltfrequenz von ca. 100kHz gestattet die Verwendung kleinster Bauteile. Größe und Gewicht dieser getakteten Netzgeräte konnten, im Vergleich mit herkömmlichen Linearnetzgeräten, um ca. 80% reduziert werden. Diese Schaltnetzteilserie verfügt über eine Klemmleiste, Trimmer zum feineinstellen.  Geschlossene Bauform ( Case ) mit Lüfter Eingang / Ausgang über Schraubanschlüsse Ausgang mit Parallel-Funktion es können 4-Netzteile zusammengeschaltet werden ! Stromaufteilung bis zu 4000W ( 3+1 ) geschützt gegen Kurzschluss, Überlast, Überspannung, Übertemperatur eingebauter PFC-Schaltkreis Ein- und Ausschalten der Ausgangsspannung über Remotesignal Sensoranschluss für korrekte Spannung an der Last  Technische Daten: Leistung: max. 1008VA = 1008Watt Eingangsspannung: 230VAC 50Hz  AC Input: 90...264Vac 47-63Hz /oder DC-Input mit 127...370Vdc Ausgangspannung: 24V DC stabilisiert ( über Poti einstellbar im Bereich 22-28V ) Somit geeignet für Spannungen 22,0V 22,5V 23V 23,5V 24,0V 24,5V 25V 26V 27V 28V  Ausgangsstrom 0-42A ( keine Mindestlast )  Restwelligkeit: 200mV Wirkungsgrad: 93,5% Ausgangsschutz vor Überspannung : 29-33V Setup-Timme : 1000ms / Rise Time 50ms Integrierte Status-LED und Trimmer für Feineinstellung Überlastschutz: 115...140% shut down. autom. restart. Betriebstemperatur: -20...+70°C Lüftung: durch integrierte Lüfterkühlung Anschlüße über Schraubklemmen Eingang : L + N + PE ( Klemmen 5= PE / 6= N / 7=L ) Ausgang über 4x Plus ( 5-8 ) und 4x Minus ( 1-4 ) Fernsteuerungsanschluss Remote ON-OFF usw. Erfüllt alle gängigen Sicherheitsnormen  UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS14336-1, AS/NZS62368.1, EAC TP TC 004 approved EMC EMISSION : BS EN/EN55032 (CISPR32) / BS EN/EN61000-3-2 +3 EMC IMMUNITY : BS EN/EN61000-4-2 ( +3/+4/+5/+6/+8 ) Abmessungen: T: 170x B: 120mm H: 93mm Gewicht: 1,93Kg Orginale Bef.Winkel von Herstellerseite gibt es nicht; es muß immer ein Standad Metallwinkel etwas angepasst werden  Am Boden und seitlich befinden sich M3 Innengwinde wo das Netzteil befestigt werden kann ( max Tiefe 4,0mm ) Siehe auch weitere Bilder = Zeichnung, Doku usw.   Bst Nr.: 93-808-03210 = DIN Befestigungstreifen 140x20mm zu MW SNT ( RM100mm integriert  )  Bst Nr.: 93-808-03250 = 175mm DIN Schienen Hutschienenclip ( muß jedoch 2x Löcher nachgebort werden )  Zusatzinfo : Dieses Netzteil besitz einen Ausgang mit Parallel-Funktion für den Einsatz mit Hochstrom-Anwendung  1x Art-Nr 93-808-04790 = ergibt 1008Watt Netzteil 24V DC 0-42A  2x Art-Nr 93-808-04790 = ergibt 2016Watt Netzteil 24V DC 0-84A  3x Art-Nr 93-808-04790 = ergibt 3024Watt Netzteil 24V DC 0-126A  4x Art-Nr 93-808-04790 = ergibt 4032Watt Netzteil 24V DC 0-168A

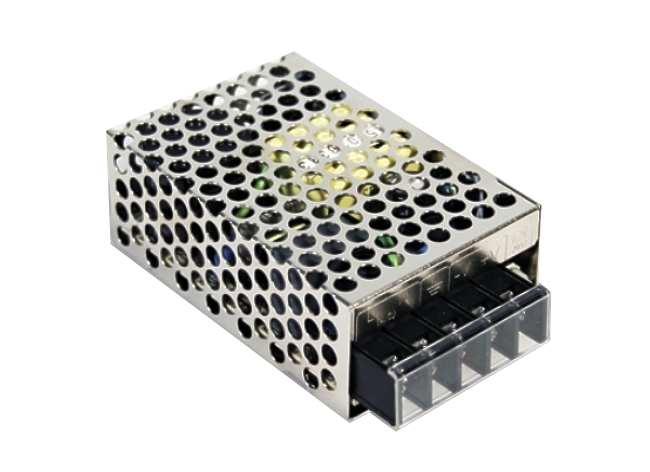

24V 1,1A Netzteil 25W Leistung 24V Gleichspannung stabilisiert. Technische Daten: Eingangsspannungsbereich: 100...240V Netzfreq: 47...63Hz  Leistung: 27 Watt  Ausgangsspannnung: 24Vdc stabilisiert  Feinstellregler +-10% über Miniaturpoti auf der Platine (21,6V....26,4Vdc) Strombelastbarkeit max. 1,1A = 1100mA Kurzschlussfest Überlastschutz  115-135%  Hoher Wirkungsgrad 80%  Strombegrenzung Eingebauter Entstörfilter  Geringe Restwelligkeit nur 200mV Temp.Bereich: -0°...+70°C  Abm.: L:79mm(92mKl.) x B:51mm H:28.5mm  CASE Bauform Schraubanschlüsse am Boden 4x M3 Gewindebohrungen, Abstand-1: 55mm Abstand-2: 18mm z.B. für Hutschienenclip  Ideal passender Hutschienen Clip Art.: 93-808-03280

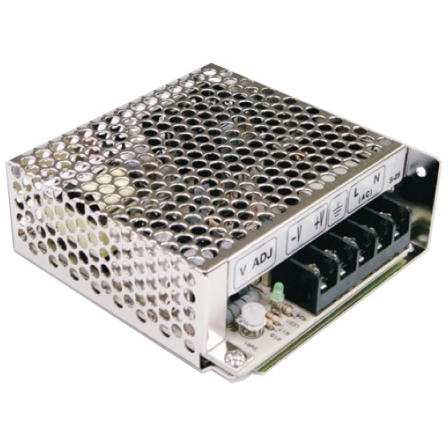

24V 1,1A Netzteil 24Vdc Gleichspannung stabilisiert. Super solides Dauerbetriebs-Netzteil bis 26W Leistung und vielen Schutzfunktionen. Universell verwendbar für alle 24V Gleichspannungsverbraucher. Einsatz z.B. in folgenden Bereichen: LED Beleuchtung, Maschienenbau, Modelbau, 24V Schaltungen, 12V Steuerungen, Labor, Interface, kleine Motoren, LED-Technik usw.  Technische Daten des S25-24: Eingangsspannung: 230Vac typisch Autom. Weitbereichseingang 85..264Vac oder 120-370Vdc Autom. Netzfrequenz: 47..63Hz Ausgangsspannnung: 24Vdc = Gleichspannung stabilisiert  Poti für Feineinstellung intgriert 21,6....26,4V Belastbarkeit Ausgang: 1,1A = 1100mA Geringe Restwelligkeit nur 100mV Leistung: 26,4 Watt Belastbarkeit: 0-1,1A bei 24V keine Mindestlast Anschluss über Schraubklemmen Pin 1: Ausgang DC (-) Minus Pin 2: Ausgang DC (+) Plus Pin 3: Schutzleiter (PE) Pin 4: Eingang Phase (L) Pin 5: Eingang Nulleiter (N)  Kurzschlußfest mit Restart-Funktion  Überlastschutz 105-150% Überspannungschutz am Ausgang 27,6-32,4V Hoher Wirkungsgrad 80% Soft-Start mit Strombegrenzung Eingebauter Entstörfilter Hold Up Time: 90ms Setup Time: 300ms / Rise Time: 50ms Temperatur Einsatzbereich: -10°...+60°C  Abmessungen: B:97mm T:98,5mm H:35mm am Boden sind 2x M3 Gewinde eingelassen z.B. für Hutschienenclip usw. Optional als Zubehör erhältlich Art.Nr.: 93-808-03230 siehe Zubehör-Register

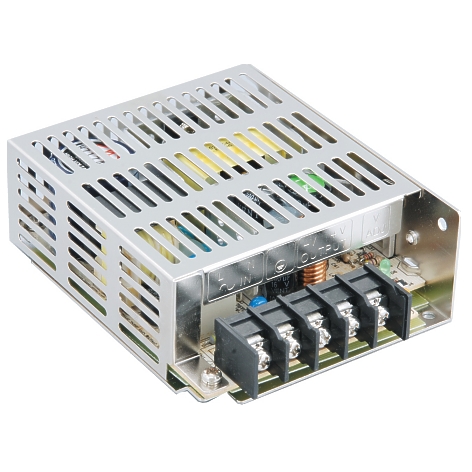

24V 2,5A 60W Netzteil mit stabilisierte Gleichspannung. Universell verwendbar Robustes 24V Netzgerät bzw. Netzteil, kurzschlussfest, eingebauter Entstörfilter, geringe Restwelligkeit. Universell verwendbar in der Beleuchtungstechnik, Maschinenbau, Modellbau, Schaltanlagen, Schaltschränken, Steuerungsbau usw. Technische Daten: Eingangsspannung: 230Vac typisch Leistung: max. 60W Input: 85-264Vac 47-63Hz oder 120-375VDC Ausgangsspannung: 24V DC stabilisiert über Poti regelbar +/-10% = 21,6...26,4V Belastbarkeit Ausgang 60W 0...2,5A Ausgangs-Überspannungsschutz: 27,6...33,6V Restwelligkeit: 150mV Wirkungsgrad: 84% Netzausfallüberbrückung: >60ms Überlastschutz: 105...150% shut down. autom. restart. Kurzschlußfest Überlastschutz Soft-Start mit Strombegrenzung eingebauter EMI Entstörfilter Betriebstemperatur: -20....+70°C Lüftung: ohne Lüfter Natural cooling Isolation:  I/P-O/P = 3KVAC / I/P-PE=1.5KVAC / O/P-PE=0.5KVAC 1minute Green mode design, no load < 0.5W Compliance to EN61000-3-2 CLASS A, EN61000-3-3 EN 55024: EN 61000-4-2,3,4,5,6,8,11 MTBF 335.000 Stunden ! Schraubanschlüsse Gewicht: 0,34Kg Abmessungen: L: 99mm B: 82mm H: 35mm   Gewicht nur 350gr. Befestigung mit Hutschienenclip möglich siehe Zeichnung M3 Gewinge eingelassen

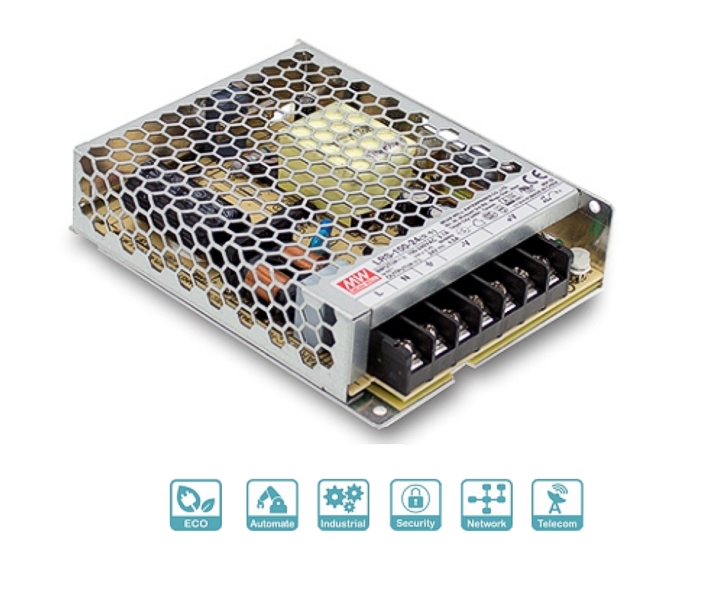

24V 4A Netzteil 100W Leistung 24V stabilisierte Gleichspannung.  Robustes 24V Netzgerät bzw. Netzteil, kurzschlussfest, eingebauter Entstörfilter, geringe Restwelligkeit. Universell verwendbar in der Beleuchtungstechnik, Maschinenbau, Modellbau, Schaltanlagen, Schaltschränken, Steuerungsbau usw. Technische Daten: Eingangsspannung: 230Vac typisch Autom. Weitbereichseingang: 85..264Vac oder 120...370Vdc  Autom. Netzfreq: 47..63Hz Schraubanschlüsse Ein- und Ausgang Leistung: 100 Watt Ausgangsspannnung 24 Volt DC stabilisiert Einstellbar über internes Poti von 22,8...26,4Volt Belastbarkeit max. 4,2A bei 24V 100Watt Kurzschlußfest am Ausgang Überlastschutz Netzausfallüberbrückung 20ms Überspannungschutz 110-135% Hoher Wirkungsgrad 84% Soft-Start mit Strombegrenzung Eingebauter Entstörfilter Geringe Restwelligkeit 150mV 100% Burn-In Test unter Vollast Leistungsbegrenzung bei 105...150% Zul. Temp. Einsatzbereich: -10°...+65°C Abmessungen: H:45mm B:99mm L:179mm mit Klemmen = 198mm Am Boden und seitlich sind M4 Gewindebuchsen integriert für die Montage M4 Gewindeabstände: Unten längs: 65mm bzw. seitlich: 4xM4 = 25mm Abstand Gewicht: 1.2kg

24V 4,5A Netzteil 108W Leistung 24V stabilisierte Gleichspannung.  Robustes 24V Netzgerät bzw. Netzteil, kurzschlussfest, eingebauter Entstörfilter, geringe Restwelligkeit. Universell verwendbar in der Beleuchtungstechnik, Maschinenbau, Modellbau, Schaltanlagen, Schaltschränken, Steuerungsbau usw.  24V 4,5A Schaltnetzteil, geschlossene CASE Ausführung im Käfiggehäuse für den Einbau in Schaltschränken, Unterverteilungen, Industrie, Maschinenbau usw. Solide offene Schraubklemmen. Überlastschutz durch Abschalten (hiccup), auto recovery geschützt gegen Kurzschluss, Überlast, Überspannung niedrige Bauhöhe keine Geräuse da kein Lüfter = konvektion LED indikator integriert ( Status-LED ) Sicherheitsnormen: UL/EN62368-1 EMV Normen: EN55032 Klasse B und weitere ....   Technische Daten: Spannung: 230VAC typisch  Eing.Bereich: 85...264Vac 47...63Hz oder 120-373Vdc Leistung: 108Watt max. 4,5A Ausgangsspannnung: 24Vdc Bereich 0-4,5A keine Mindestlast max. 4500mA Ausgangsspannung über Poti regelbar ( 21,6....28,8V ) Geringe Restwelligkeit nur 120mV Überspannungschutz Ausgang 28,8..33,6V Kurzschlußfest Überlastschutz Überlast Überspannung Netzausfallüberbrückung 55ms ( Hold up time ) setup Time: 500ms / Rise time: 30ms Hoher Wirkungsgrad: 90% Soft-Start mit Strombegrenzung Eingeb.Entstörfilter No Load lower abschaltung standby dann <0,3W 100% Burn-In Test unter Vollast im Werk Leistungsbegrenzung bei 105...135% Temp.Bereich: -30°...+70°C Solide Schraubanschlüsse Lochblechgehäuse / Kühlung Konvektion ohne Lüfter Befestigung durch M3 Gewinde im Lochblechgehäuse seitlich 3x M3 und am Boden 2x M3 Abmessungen: L: 129mm H: 30mm B: 97mm ( siehe auch Zeichnung weitere Bilder ) Gewicht: 0.34kg

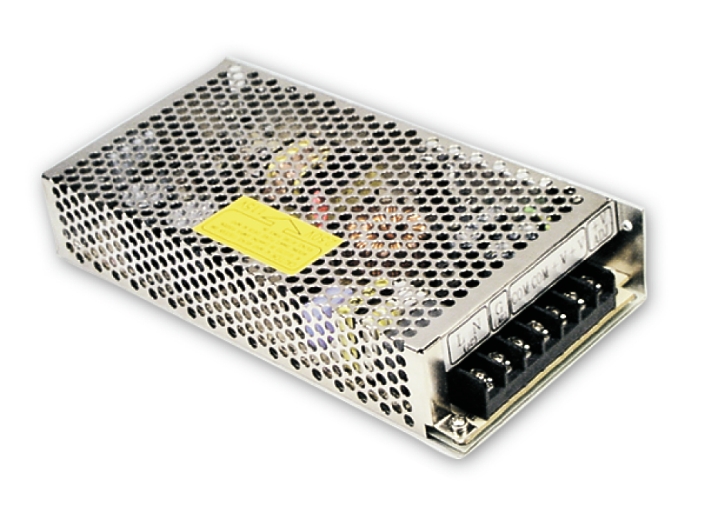

24V 150W Netzteil 24V stabilisierte Gleichspannung. 24V 6,5A Schaltnetzteil mit PFC, geschlossene Ausführung im Käfiggehäuse für den Einbau in Schaltschränken, Unterverteilungen, Industrie, Maschinenbau usw. Solide offene Schraubklemmen.  Technische Daten: Eingangsspannungsbereich: 88...264Vac (einstellbar rückseit. über Schalter) Netzfreq: 47...63Hz oder 248-373Vdc Leistung: 150Watt max. 6,5A Ausgangsspannnung: 24Vdc  Bereich 0-6,5A keine Mindestlast max. 6,5A Ausgangsspannung über Poti regelbar ( 22,8....26,4V ) Kurzschlußfest Überlastschutz Netzausfallüberbrückung 20ms. Überspannungschutz 110-150% Hoher Wirkungsgrad: 86%  Soft-Start mit Strombegrenzung Eingeb.Entstörfilter Geringe Restwelligkeit nur 120mV 100% Burn-In Test unter Vollast Leistungsbegrenzung bei 105...150% Temp.Bereich: -25°...+70°C Solide Schraubanschlüsse Lochblechgehäuse Abmessungen: L: 197mm H: 38mm B: 98mm  ( siehe auch Zeichnung weitere Bilder )  Gewicht: 0.7kg

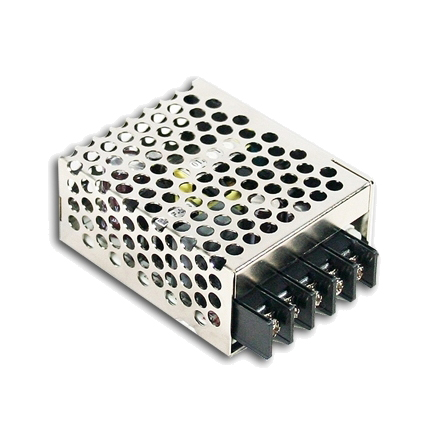

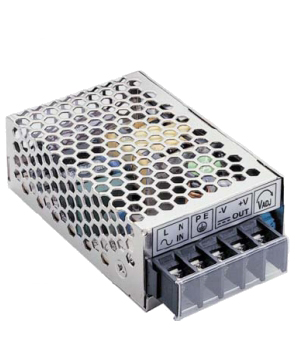

24V 15W Netzteil mit stabilisierter Gleichspannung.    24Volt Netzteil Gleichspannung. 24V Universalnetzteil   geschlossene Bauform (case) Schraubanschlüsse 230V Universaleingang 85-264VAC Überlastschutz durch Abschalten, auto recovery geschützt gegen Kurzschluss, Überlast, Überspannung, Übertemperatur Long Life 105°C Elkos   Technische Daten des RS15-24: Eingangsspannung 230Vac typisch Autom. Weitbereichseingang 85..264Vac oder 120...370Vdc  Autom. Netzfreq: 47..63Hz Leistung: 15 Watt max. 0,625A bei 24V Ausgangsspannnung: 24V DC Gleichspannung Belastbarkeit max 625mA 15Watt Feinstellregler: 22...27,6V Kurzschlußfest Überlastschutz Überspannungschutz 115-135% Hoher Wirkungsgrad 82% Soft-Start mit Strombegrenzung Eingebauter Entstörfilter Restwelligkeit 200mV Temp. Einsatzbereich: -20°...+70°C Abmessungen: B:51mm L:62,5mm H:28mm Gewicht: 130g Schraubanschlüsse Am Boden 2x M3 Gewindebohrungen (Abstand: 55mm für Hutschienenclip) passender Hutschienen Clip Art.: 93-808-03230 (80mm Quer)

24V 1,1A Netzteil mit stabilisierter Gleichspannung Miniatur Ausführung  Technische Daten: Eingangsspannung 230Vac typisch Autom. Weitbereichseingang 85..264Vac oder 120...373Vdc  Autom. Netzfreq: 47..63Hz Leistung: 25 Watt max. 1,1A bei 24V Ausgangsspannnung: 24V Gleichspannung max 1,1A Feinstellregler: 22...27,6V Kurzschlußfest Überlastschutz Überspannungschutz 115-135% Hoher Wirkungsgrad 84% Soft-Start mit Strombegrenzung Eingebauter Entstörfilter Geringe Restwelligkeit 120mV Temp. Einsatzbereich: -0°...+70°C Abmessungen: 78 x 51 x 28mm Gewicht: 190g Schraubanschlüsse Am Boden 2x M3 Gewindebohrungen (Abstand: 55mm für Hutschienencllip) passender Hutschienen Clip Art.: 93-808-03230 (80mm Quer)

24V Netzteil 24V Gleichspannung. Solides Netzteil in Case Ausführung für den  universellen Einsatz im Maschinenbau, Industrie, Beleuchtungstechnik, Schaltanlagen. Im Prinzip für alle Art von Baugruppen und Schaltungen, die 24V Gleichspannung benötigen. Netzgerät mit umfangreichen Schutzfunktionen in geschlossene Case-Lochblech-Ausführung. Universell verwendbar für aller Art von 24V DC Verbrauchern  Besonderheit: Hochleistungs Netzteil mit Lüfter EMI Entstörfilter Grosser Temperatureinsatzbereich -30...+70°C Temperatur geregelter Lüfter Kleine Bauform trotz 320W Leistung  Technische Daten:  Eingangsspannungsbereich: 88...264Vac (47...63Hz) oder 124-370Vdc Gleichspannung Leistung: 320 Watt max. Ausgangsspannnung: 24V DC stabilisiert max. 13,4A  ( 0...13,4A ) Ausgangsspannung über Poti regelbar ( 20...26,4V ) siehe Links neben Status Led Somit ist das Netzteil auf für folgende Spannungen geeignet 20V, 21V, 22V, 23V, 24V, 25V, 26V  LED Status Anzeige Kurzschlußfest Überlastschutz Netzausfallüberbrückung 50ms. Setup- / Rise Time: 1500ms / 50ms Überspannungschutz Ausgang: 27,6...32,4V Hoher Wirkungsgrad: 89,0% Soft-Start mit Strombegrenzung Eingebauter Entstörfilter PFC Geringe Restwelligkeit nur 150mV 100% Burn-In Test unter Vollast Leistungsbegrenzung bei 105...135% Einsatz Temperatur Bereich: -30°...+70°C Schraubanschlüsse     Eingang: AC (L) / AC (N) / PE (FG)     Ausgang: 3x Plus (+) Klemme 4-6     Ausgang: 3x Minus (-) Klemme 7-9 Metallgehäuse CASE Schlitzblechgehäuse Integrierter Lüfter für Kühlung Abmessungen siehe auch weitere Bilder = Zeichnung  Abmessungen: L: 215mm H: 30mm B: 115mm M4 Befestigungslöcher für optionalen Hutschienenclip M4 Gewinde Seitlich Anstand: 150mm M4 Gewinde Boden Anstand: 50mm oder 150mm Gewicht: 0,9kg Passendes Zubehör wie Hutschiene siehe im Zubehör-Register  Erhältliches Zubehör = Befestigungswinkel = Bst Nr 93-808-03220 ( ggf. unter Suche eingeben )

24V 14,6A Netzteil 24V Gleichspannung. Solides Netzteil in schlanker Case Ausführung für den Universellen Einsatz im Maschinenbau, Industrie, Beleuchtungstechnik, Schaltanlagen im Prinzip für alle Art von Baugruppen und Schaltungen die 24V Gleichspannung benötigen Besonderheit: Hochleistungs Netzteil ohne Lüfter ( Konvektion ) Redundant Funktion es können dieses Netzteil parallel geschaltet werden ( Redundanz )  z.B. können 2 Einheiten parallel verbunden werden R = Redundant = DC-OK-Signal-Ausgang und Redundanzfunktion PFC Funktion und Entstörfilter 150% Spitzenlastfähigkeit für 100ms = 21A somit ideal für induktive Lasten wie Motoren usw. Status LED integriert Status Ausgang geschalteter CE-Transistor Ausgang für DC OK Poti zur Spannungsseinstelung des Ausgangs Grosser Temperatureinsatzbereich -30...+70°C Vibrationsfest bis 5G 10min ( 10-500Hz ) Eingang-Audgang galvanisch getrennt Kleine sehr schmale Bauform nur 31mm Bauhöhe und 62mm Baubreite Technische Daten: Stromverorgung 230V AC typisch 50/60Hz Eingangsspannungsbereich: 90...264VAC oderr 127....370VDC Netzfreq: 47...63Hz Schraubanschlüsse 2x für (+)Plus / 2x für (-)Minus Schraubanschlüsse 3x Input PE / L / N Belastbarkeit bzw. Leistung: 350Watt Ausgangsspannnung: 24V stabiliserte Gleichspannung Ausgangsspannung über Poti nachstellbar (22,8...25,4V) Restwelligkeit nur 200mV Belastbarkeit Ausgang 0....14,6A   ( Mindestlast keine )  150% Spitzenlastfähigkeit für 100ms = 21A somit ideal für induktive Lasten wie Motoren usw. Kurzschlussfest mit Restart Funktion Setup Time: 2000mS Rise Time: 80ms (230VAC) Hold up time: 10ms (230VAC) Überlastschutz 150% Peak ratet output Power ( standard 100-140% ) Überspannungschutz am Ausgang = 26,4...31,2V Soft-Start mit Strombegrenzung Eingebauter Entstörfilter Effektivität: 91% 100% Burn-In Test unter Vollast Vibrationsfest bis 5G 10min ( 10-500Hz ) Temperatur Einsatzbereich: -30°...+70°C Im Boden befinden sich 4x Ausbrüche ( U-Laschen DM 3,3mm ) zur Befestigung an Blechen o.ä. Abmessungen: L:220mm H: 31mm B:62mm Dieses Miniatur Netzteil ohne Lüfter ist in folgenden Ausführungen erhältlich :  Bst Nr 93-808-02540 = 12V DC 350W Netzteil Bst Nr 93-808-02550 = 12V DC 350W Netzteil mit Redundant Funktion Bst Nr 93-808-02560 = 24V DC 350W Netzteil Bst Nr 93-808-02570 = 24V DC 350W Netzteil mit Redundant Funktion

24V 14,6A Netzteil 24V Gleichspannung. Solides Netzteil in schlanker Case Ausführung für den Universellen Einsatz im Maschinenbau, Industrie, Beleuchtungstechnik, Schaltanlagen im Prinzip für alle Art von Baugruppen und Schaltungen die 24V Gleichspannung benötigen Besonderheit: Hochleistungs Netzteil ohne Lüfter ( Konvektion ) PFC Funktion und Entstörfilter 150% Spitzenlastfähigkeit für 100ms = 21A somit ideal für induktive Lasten wie Motoren usw. Status LED integriert Poti zur Spannungsseinstelung des Ausgangs Grosser Temperatureinsatzbereich -30...+70°C Vibrationsfest bis 5G 10min ( 10-500Hz ) Eingang-Audgang galvanisch getrennt Kleine sehr schmale Bauform nur 31mm Bauhöhe und 62mm Baubreite Technische Daten: Stromverorgung 230V AC typisch 50/60Hz Eingangsspannungsbereich: 90...264VAC oderr 127....370VDC Netzfreq: 47...63Hz Schraubanschlüsse 2x für (+)Plus / 2x für (-)Minus Schraubanschlüsse 3x Input PE / L / N Belastbarkeit bzw. Leistung: 350Watt Ausgangsspannnung: 24V stabiliserte Gleichspannung Ausgangsspannung über Poti nachstellbar (22,8...25,2V) Restwelligkeit nur 240mV Belastbarkeit Ausgang 0....14,6A   ( Mindestlast keine )  150% Spitzenlastfähigkeit für 100ms = 21A somit ideal für induktive Lasten wie Motoren usw. Kurzschlussfest mit Restart Funktion Setup Time: 2000mS Rise Time: 80ms (230VAC) Hold up time: 10ms (230VAC) Überlastschutz 150% Peak ratet output Power ( Standard 100-140% ) Überspannungschutz am Ausgang = 26,4...31,2V Soft-Start mit Strombegrenzung Eingebauter Entstörfilter Effektivität: 94% 100% Burn-In Test unter Vollast Vibrationsfest bis 5G 10min ( 10-500Hz ) Temperatur Einsatzbereich: -30°...+70°C Im Boden befinden sich 4x Ausbrüche ( U-Laschen DM 3,3mm ) zur Befestigung an Blechen o.ä. Abmessungen: L:220mm H: 31mm B:62mm Dieses Miniatur Netzteil ohne Lüfter ist in folgenden Ausführungen erhältlich :  Bst Nr 93-808-02540 = 12V DC 350W Netzteil Bst Nr 93-808-02550 = 12V DC 350W Netzteil mit Redundant Funktion Bst Nr 93-808-02560 = 24V DC 350W Netzteil Bst Nr 93-808-02570 = 24V DC 350W Netzteil mit Redundant Funktion

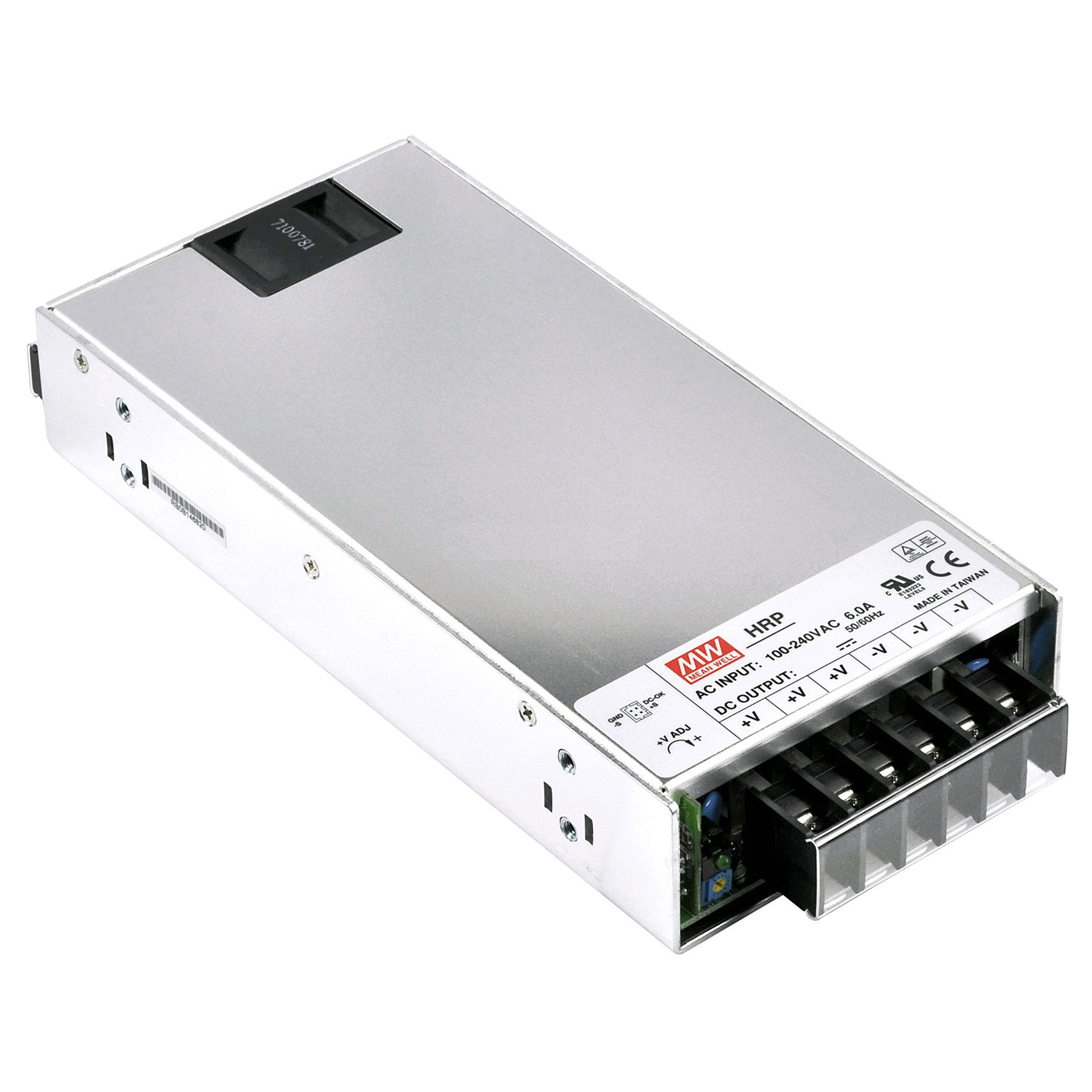

24V Netzteil mit 450 Watt Leistung 24V bis 18,8A HRP450-Serie Schaltnetzteil mit umfangreichen Schutzfunktionen in geschlossene Ausführung. 230VAy typische Eingangsspannung Bereich: 85...264Vac (47...63Hz) oder 124-370Vdc Gleichspannung Leistung: 450Watt max. Ausgangsspannnung: 24V DC stabilisiert max. 18,8A  (0..18,8A) Ausgangsspannung über Poti regelbar (21,6...28,8V) LED Status Anzeige Integrierte Remote Sens Funktion Kurzschlußfest Überlastschutz Netzausfallüberbrückung 16ms Setup- / Rise Time: 1000ms / 100ms Überspannungschutz Ausgang: 30...34,8V Hoher Wirkungsgrad: 88% Soft-Start mit Strombegrenzung Eingebauter Entstörfilter PFC Geringe Restwelligkeit nur 150mV 100% Burn-In Test unter Vollast Leistungsbegrenzung bei 105...135% Einsatz Temperatur Bereich: -40°...+70°C Schraubanschlüsse     Eingang: AC (L) / AC (N) / PE (FG)     Ausgang: 3x Plus (+) Klemme 4-6     Ausgang: 3x Minus (-) Klemme 1-3 Remote DC Signal (Remote Sens) CN100 8pol Stecker Parallelfunktion mehrere Netzteile Nein  Metallgehäuse CASE Schlitzblechgehäuse Integrierter Lüfter für Kühlung Abmessungen: L: 218mm H: 41mm B: 105mm M4 Befestigungslöcher für optionalen Hutschienenclip M4 Gewinde seitlich Anstand: 18mm und 152,4mm M4 Gewinde Boden Anstand: 63,5mm oder 152,4mm Gewicht: 1,2kg   Passendes Zubehör wie Hutschienen-Clip siehe im Zubehör Register !    Art Nr  93-808-03250 oder 93-808-03280 siehe unter (Zubehör-Register) Art Nr  40-874-00390 optionales 8pol Remotekabel ( CN100 )

24V 20A Netzteil 24V Schaltnetzteil Gleichspannung stabilisiert. Universal Hochleistungsnetzteil mit Universal Weitbereichseingang. Technische Daten: Eingangsspannung: 230VAC typisch ( 85...264Vac (47...63Hz) or DC 120..370V ) Ausgangsspannnung: 24V DC stabilisierte Gleichspannung Einstellbare Ausgangsspannung 20..26,4V über integriertes Poti Überspannungschutz: Ausgang 115-135% (27,6-32,4V) Belastbarkeit Leistung: max 504 Watt bei 24Volt max 21A  Restwelligkeit: nur 150mV Kurzschlußfest, Überlastschutz Galvanisch getrennt Eingang / Ausgang Setup-Rise Time: 1500ms, 50ms full load Hold UpTime: 18ms Line Regulation: +/- 0,2% Soft-Start mit Strombegrenzung Eingebauter EMI-Entstörfilter PFC Power Factor 0,95/230Vac Hoher Wirkungsgrad 8+% 100% Burn-In Test unter Vollast Einsatz Temperaturbereich: -30°...+ 70°C Integrierte Lüfter mit Regelung: RTH2 50°C Fan ON bzw. 40° Fan OFF Schraubanschlüsse wie folgt:  Input 230V AC 2x Klemmen ( L / N ) und PE = FG-Ground Output: 3x Plus 24V und 3x Minus 24V  Fernsteueranschlüsse 4polig = 2x Remote ON-OFF / 2x Sens Leitung Remote Ein/Aus Funktioniert wie folgt: Pin-3 ( - ) und Pin-4 ( + ) Ext. Schalter Offen ( 0...0,8V DC ) oder auch einfach nicht belegt = Netzteil ON = Voll funktionsfähig Ext. Schalter auf EIN geschlossen ( 4...10V DC ) Kontakt geschlossen = Netzteil OFF = ohne Funktion Integrierte Remote Sense Funktion ( Pick-Up Lastfühler ) muss nicht zwingend angeschlossen sein Abmessungen B:127mm H:40,5mm T:230mm (230mm mit Klemmen) Am Netzteilboden befinden sich 5xM4 Gewinde zur Befestigung ( RM: 89 x 160mm ) An der Netzteilseite befinden sich 4xM4 Gewinde zur Befestigung ( RM: 18 x170mm ) M4 Schraubenlänge max 5mm zur Befestigung Gewicht: 1,3kg Ersetzt unter anderem auch MeanWell SP500-24 Zubehör erhältlich z.B. Halter für die Befestigung auf Hutschiene optional erhältlich  Bst Nr  93-808-03250 = Hutschienenclip ohne Bohrungen frei einteilbar Bst Nr  93-808-03220 = seitliche Halter für freie Montage z.B. auf Blechen, im Schaltschrankboden etc.

24V Netzteil Gleichspannung stabilisiert. Universal Hochleistungsnetzteil mit autom. Weitbereichseingang Einsatz z.B. in folgenden Bereichen: Maschinenbau, 24V Schaltungen, LED-Technik, Steuerungen, Labor, Interface, 24V Motoren, Beleuchtung usw.  Technische Daten: Stromversorgung Spannung: 230Vac typisch Eingangsspannungsbereich: 85...264Vac (47...63Hz) or DC 120-370V Ausgangsspannnung: 24Vdc (einstellbar über Poto 21,6..28,8V) Belastbarkeit-Ausgang: 0-27A = 648W Überspannungschutz: Ausgang 115-135% (30-34,8V) Leistung: 650 Watt bei 24 Volt 0-27A Restwelligkeit: 150mV Kurzschlußfest Überlastschutz Setup- / Rise Time: 1000ms, 50ms full load Hold UpTime: 16ms Line Regulation: +/- 0,2% Soft-Start mit Strombegrenzung Eingebauter EMI-Entstörfilter PFC Power Factor 0,94/230Vac Hoher Wirkungsgrad 88% 100% Burn-In Test unter Vollast Parallelschaltung mehrere Netzteile: Nein nicht ausgelegt  Einsatz Temperaturbereich: -40°...+70°C Integrierte Lüfter mit Regelung: TRTH2 >50°C Schraubanschlüsse wie folgt: Input: 3-Klemmen = 2x (L/N) und 1x FG-Ground (PE) Output: 3x Plus 24V und 3x Minus 24V Remote bzw. Fernsteueranschlüsse: 4pol 1=DC-OK / 2=GND / 3=+S / 4=-S Integrierte Remote Sense Funktion Abmessungen B:105mm H:63,5mm T:218mm (230mm mit Klemmen) Am Netzteilboden befinden sich 4xM4 Gewinde zur Befestigung An der Netzteilseite befinden sich 4xM4 Gewinde zur Befestigung Gewicht: 1,6kg Optionale Halter und Bef.Platten: 93-808-03220 + 93-808-03240 + 93-808-03230 or 93-808-03250 (siehe Zubehör-Register)

24V 3,2A Netzteil Case SNT Schaltnetzteil Universell verwendbar   Eingang 230V AC typisch  Eingangsspannungsbereich: 88...264V / Netzfreq: 47...63Hz oder 125...373V DC  Ausgangsspannnung: 24V DC = Gleichspannung stabilisiert Poti integriert einstellbasr 22...27,6V  Leistung: 76,7Watt 0...3,20A bei 24V Geringe Restwelligkeit nur 120mV  LongLife Elkos mit 105°C  Kurzschlußfest / Überlastschutz  Ausgang Überspannungschutz ( 27,6...32,4V )  Wirkungsgrad 88,5%  No Load power consumption <0,5W ErP/ EuP konform  Soft-Start mit Strombegrenzung  Eingebauter Entstörfilter Temperatureinsatz-Bereich: -25°...+70°C  Vibrationsfest bis 5G  Schraubanschlüsse  Am Boden 2x M3 Gewindebohrungen (Abstand: 33mm für Hutschienencllip)  Seitlich 3x M3 Gewindebohrungen (Abstand: 18mm / 77mm für Hutschienencllip oder L-Winkel)   Abm.: B:98mm L:129mm H:38mm  Gewicht: 415gr Optional als Zubehör auch ein aufschraubbarer Hutschienenhalter erhältlich Art.Nr.: 93-808-03280

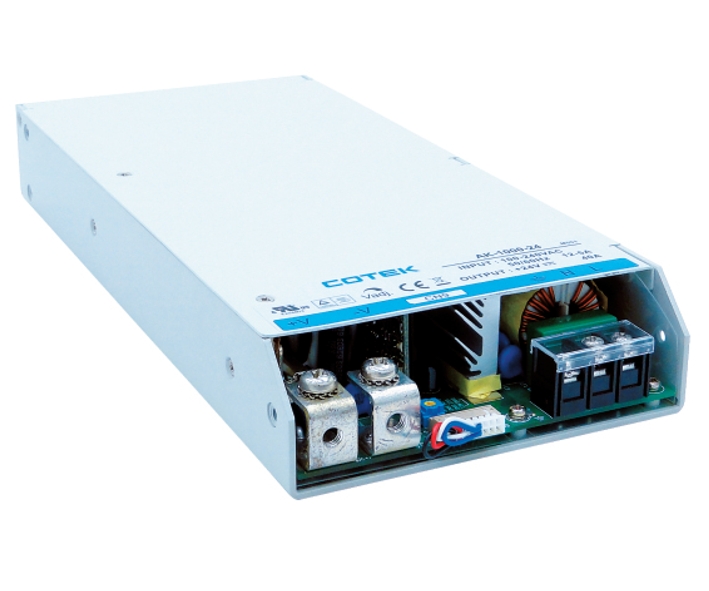

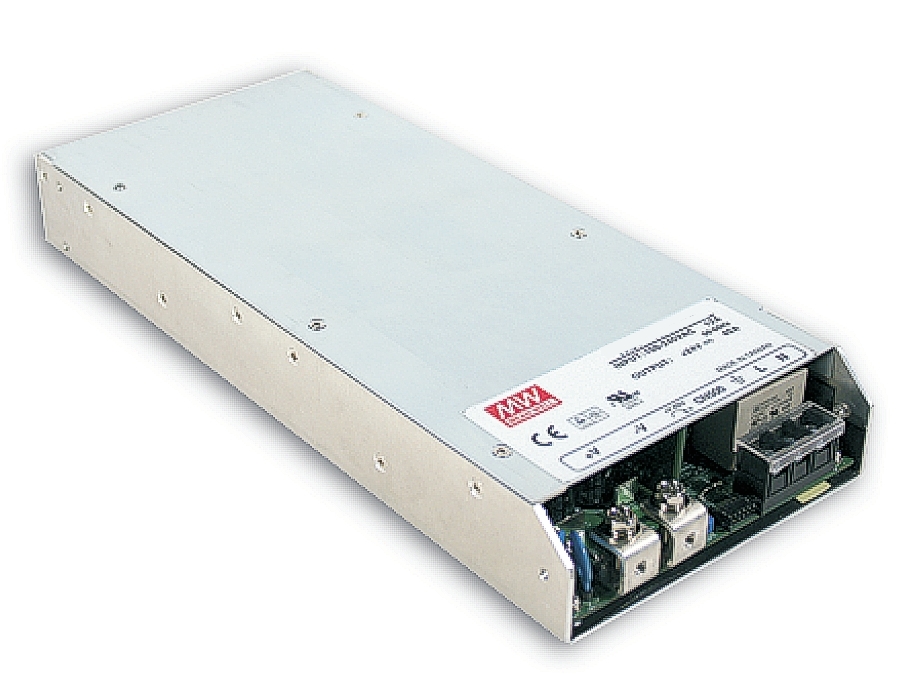

24V 40A Netzteil mit 1000W Leistung. Hochleistungnetzteil geschlossene Bauform mit zwei integrierten Lüftern 960 Watt Leistung **** Derzeit lieferbarer Ersatzartikel = 93-808-04790 = 24V 42A 1000W solange Vorrat reicht ****  Technische Daten: Eingangsspannungsbereich: 230Vac Autom. Weitbereichseingang 90..264Vac bzw 127..370Vdc Netzfreq: 47...63Hz 24/7 tauglich Ausgangsleistung: 960 Watt (max. 1000W) Ausgangsspannnung: 24Volt DC ( Adjust  20,5...26,4V über Poti )  Somit geeignet für Spannung 21V, 22V, 23V, 24V, 25V, 26V Ausgangsstrom: 0-40A  Geringe Restwelligkeit 150mVp-p  Netzausfallüberbrückung (bei 230V): 16ms Wirkungsgrad: 88%  Remote ON-OFF ( Fernsteuerung EIN-AUS ) siehe auch weitere Bilder  Parallel schaltbar zur Stromerhöhung mit mehreren Netzteilen ( siehe weitere Bilder )  Schraubanschlüsse 2x Hauptlast für Lastkabel Kurzschlußfest  Überlastschutz  Überspannungschutz 115-135% Ausgang 27,6-32,4V  Hoher Wirkungsgrad Soft-Start mit Strombegrenzung  Eingeb.Entstörfilter 100% Burn-In Test unter Vollast Temperatur Einsatzbereich: -20°...+60°C Schraubanschlüsse: Pin 1: Input Nulleiter (N) Pin 2: Input Phase (L) Pin 3: Schutzleiter (PE) V+ = Ausgangsklemme (+) V- = Ausgangsklemme (-) CN50 = Steuerkontakte ( wenn benötigt = Bst Nr 40-874-00390 ( 8pol ) oder 40-874-00400 ( 12pol ) ) Befestigung über 3xM4 Gewinde im Boden oder Seitenteil 3xM4 (Gewinde im Gehäuse siehe Zeichnung)  Abmessungen: L:295mm B:127mm H:41mm Gewicht: 1.75kg Erhältliches Zubehör = Befestigungswinkel = Bst Nr 93-808-03220 ( ggf. unter Suche eingeben )

24V 63A Netzteil 24V Gleichspannung stabilisiert. Hochleistungschaltnetzteil geschlossene Bauform mit Lüfter. 24/7 tauglich Diese primär getakteten Schaltnetzteile liefern an den Ausgängen eine hochstabile, einstellbare Gleichspannung von 20V bis 26,4V bei einem Dauerlaststrom von bis zu 63A. Die Schaltfrequenz von ca. 100kHz gestattet die Verwendung kleinster Bauteile. Größe und Gewicht dieser getakteten Netzgeräte konnten, im Vergleich mit herkömmlichen Linearnetzgeräten, um ca. 80% reduziert werden. Diese Schaltnetzteilserie verfügt über eine Klemmleiste, Trimmer zum feineinstellen. Technische Daten: Leistung: max. 1512 Watt  Eingang 230VAC typisch AC Input: 90...264Vac 47-63Hz oder DC-Input mit 127...370Vdc Netzausfallüberbrückung: >14ms Ausgangspannung 24V Gleichspannung stabilisiert Einstellbare Gleichspannung von 20V bis 26,4V über Poti (int od. ext.) Belastbarkeit 0...63A = 1512W by 24V Dauerlaststrom von bis zu 63A bei 24V Parallelbetrieb bis zu 4 Netzteile je 63A an 24V möglich (siehe Plan) max. 6000Watt Restwelligkeit: 150mV Wirkungsgrad: 90% Überlastschutz: 115...140% Shut down. autom. Restart Überspannungsschutz Ausgang 27,6-32,4V Alarm Signal Output Zul. Betriebstemperaturbereich: -20...+70°C Lüftung: 2-fach Lüfterkühlung Fernsteuerungsanschluss Remote ON-OFF usw. über ext. Steckpins Anschluss über Schraubklemmen Orginale Winkel von Herstellerseite gibt es nicht; es muß immer ein Standad L-Metallwinkel etwas angepasst werden  Am Boden und seitlich befinden sich M4 Innengwinde wo das Netzteil befestigt werden kann ( max Tiefe 5,0mm ) Befestigung z.B. M4 Schraubem mit max 5mm tiefe und Std. L-Winkel ebenso möglich ( siehe Zeichnung weitere Bilder )  Befestigung mit optionalem Hutschienenclip möglich muß leider auch angepasst werden  ( siehe Zubehör-Register )  Abmessungen: T:278mm H:84mm B:127mm Gewicht: 2,75kg Optional ist noch zusätzlich erhältlich zur Befestigung ( fals Sie das benötigen wäre unsere  Empfehlung wie folgt )  Bst Nr.: 93-808-03210 = DIN Befestigungstreifen 140x20mm zu MW SNT ( muß ein Loch nachgebohrt werden )  Bst Nr.: 93-808-03250 = 175mm DIN Schienen Hutschienenclip ( muß jedoch 2x Loch nachgebort werden )  Optional ist noch zusätzlich erhältlich Anschlußkabel   Bst Nr .: 42-772-01230 = 35qmm Kabelsatz - Rot + Schwarz jeweils 1m lang mit mit Ringschuhen Bst Nr .: 42-772-01200 = 35qmm Kabelsatz - Rot + Schwarz jeweils 2m lang mit mit Ringschuhen Alternativen je nach Projekt und Einsatz    Bst Nr : 42-772-00760 = 25qmm Kabel Schwarz ( für Minus 24V ) Meterware ohne Ringschuhe Bst Nr : 42-772-00750 = 25qmm Kabel Rot         ( für Plus   24V )  Meterware ohne Ringschuhe Bst Nr.: 31-843-00045 = Sicherungshalter 2-fach für AGU Fuse vergoldet zum anschrauben 103x47x32mm  Bst Nr.: 31-842-00470 = 70A AGU-Fuse vergoldet  Bst Nr.: 39-400-00200 = Sicherungshalter 1-fach.MEGA Fuse Sicherungen M8 mit Deckel bis 400A Optional ist noch zusätzlich erhältlich zu diesem Netzteil ( Nicht zwinden nötig - nur für Remote und Steuer Anwendung ) Bst Nr : 40-874-00390 = Adapterkabel  8pol Pfostenkabel CN1 CN2 für Regelung oder Remote ON/OFF Bst Nr : 40-874-00385 = Adapterkabel  6pol Pfostenkabel CN3 für Mess und Remote Bst Nr : 21-817-00510 = ext Poti zum externen einstellen 20-26,4V = 5KOhm LIN  6mm Achse Metall Bst Nr : 21-817-00510 = ext Poti zum externen einstellen 20-26,4V = 4,7Kohm LIN  6mm Achse KST

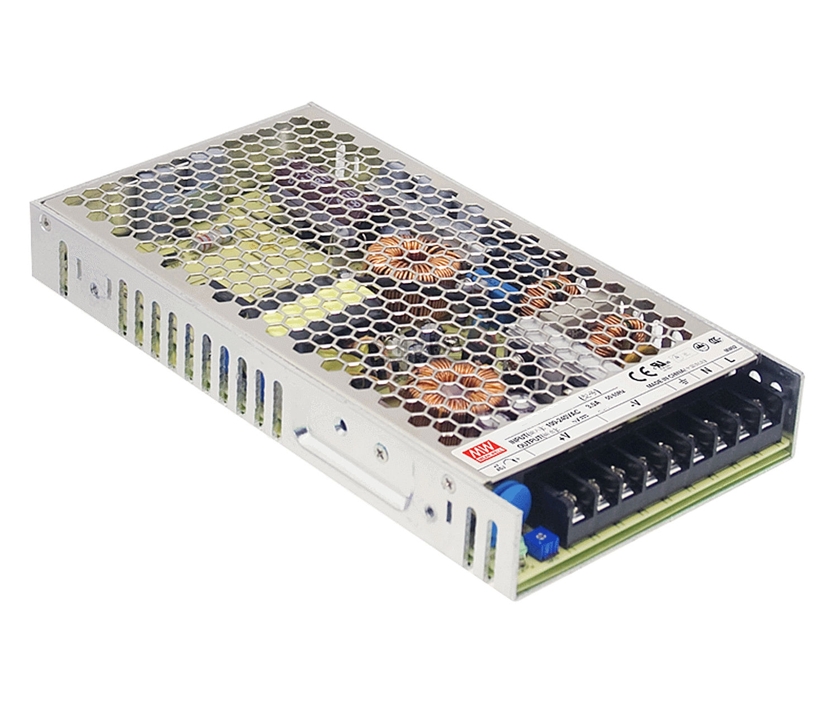

24V 8A 200W Netzteil 24V stabilisierte Gleichspannung. 24/7 tauglich 24V Schaltnetzteil 24/7 tauglich ohne Lüfter, CASE Ausführung.  Industrie Qualität, flache Bauform, Ersetzt auch SP200 Serie Technische Daten: Autom Weitbereichseingang: 85...264Vac (47..63Hz)oder 124...370Vdc (Gleichspannung) über selbe Klemmen Leistung: max. 201,6 Watt Ausgangsspannnung: 24V stabilisierte Ausgangsspannung Ausgangsspannung einstellbar über internes Poti von 20...26,4 Volt Belastbarkeit Ausgang: 0...8,4A max. 8400mA ( Mindestlast: nein ) Belastbarkeit Dauer 201,6Watt  geringe Restwelligkeit nur 150mV Kurzschlußfest, Überlastschutz bereits integriert Ja  Integrierte Status LED Ja  Netzausfallüberbrückung 50ms / RiseTime 1500ms   Überspannungschutz Ausgang Ja 110-135% ( 27,6-32,4V )  Temperaturschutz Ja integriert  Hoher Wirkungsgrad besser 89,5% geschlossene Bauform (case) Schraubanschlüsse Universaleingang Überlastschutz durch Abschalten, auto recovery geschützt gegen Kurzschluss, Überlast, Überspannung Softstart = aktive Einschaltstrombegrenzung bereits integriert ( active inrush current limiting ) siehe auch weitere Bilder Blockschaltbild eingebauter PFC-Schaltkreis Eingebauter Entstörfilter Anschlüsse Schraubklemmen ( L / N PE ) und Ausgang: 3xMinus ( 4-6 ) und 3xPlus ( 7-9 ) 100% Burn-In Test unter Vollast Leistungsbegrenzung bei 105...135%  Integrierte PFC-Funktion = PowerFaktor: PF >0,95/230VAC  Vibrationsfest im Bereich 10-500Hz, 2G 10min. / 1cycle, 60min. each along X, Y, Z axes Temp.Einsatzbereich: -30°...+70°C niedrige Bauhöhe Abmessungen  H: 30mm B:115mm L:215mm ( siehe auch weitere Bilder = Zeichnung )  Gewicht: 0.8kg Seitlich und am Boden sind jeweils M4-Gewinde eingelassen für die Befestigung auf optional erhältliche Hutschienenclips. Siehe auch im Zubehör Register:  Bohrungen am Boden = RM 50mm ( Quer )  und RM 150mm ( Längs ) / Bohrungen seitlich RM 150mm    Erhältliches Zubehör siehe auch im Zubehör Register oder ggf. unter Suche eingeben :  Bst Nr 93-808-03220 = Befestigungswinkel für seitliche Befestigung  Bst Nr 93-808-03230 = Hutschienclip mit 80mm Baubreite  Bst Nr 93-808-03250 = Hutschienclip mit 150mm Baubreite Erfüllt folgende Normen :  Sicherheit : UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1,                      BSMI CNS14336-1, AS/NZS 60950.1 approved EMC Emmision = Compliance to BS EN/EN55032 (CISPR32) Class B,                      BS EN/EN61000-3-2,-3,EAC TP TC 020, CNS13438, GB9254 Class B, GB17625.1 EMC Immunity = Compliance to BS EN/EN61000-4-2,3,4,5,6,8,11,                        BS EN/EN55024, light industry level, criteria A, EAC TP TC 020

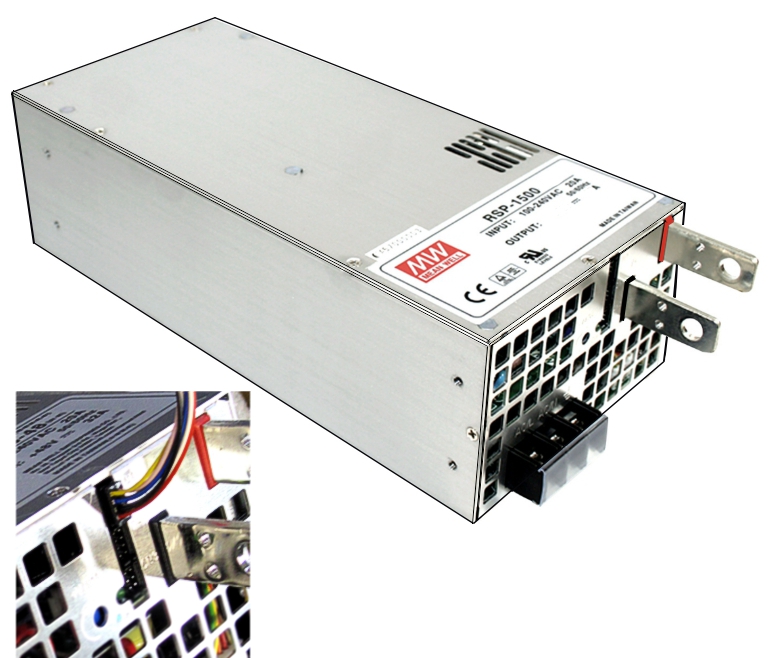

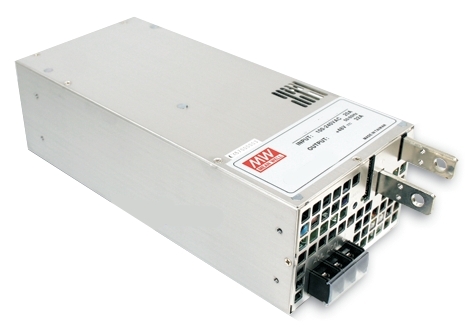

1500W 63A Netzteil Gleichspannung. Solides Netzteil in Case Ausführung für den Universellen Einsatz im Maschinenbau, Industrie, Beleuchtungstechnik, Schaltanlagen im Prinzip für alle Art von Baugruppen und Schaltungen die Gleichspannung benötigen Einstellbar auf 7,2...9V...12V...15V...18V...24V...25Volt DC mit Steuerspannung oder Widerstand Besonderheiten: Diese primär getakteten Schaltnetzteile liefern an den Ausgängen eine hochstabile,   einstellbare Gleichspannung von 7,2V bis 25,2V. Dauerlaststrom max. 63A. Strombegrenzung einstellbar 1-62,5A Größe und Gewicht dieser getakteten Netzgeräte konnten, im Vergleich mit herkömmlichen Linearnetzgeräten, um ca. 80% reduziert werden. Diese Schaltnetzteilserie verfügt über eine Klemmleiste, Technische Daten: Leistung: 1500 Watt Eingang:  90...264Vac 47-63Hz  oder DC Input mit 127...370Vdc Überlastschutz: 105...110% shut down. autom. restart Restwelligkeit: 150mV Ausgang-Spannung: 24V DC stabilisiert (Einstellbereich 7,2....25,2V) Ausgang-Strom: 0-63A DC (Output Current Trim 40...105%) Auxiliary Power: 5V (0,5A) Lüftung: 2-fach Lüfterkühlung Status LED Anzeige Blinken- schnell langsam siehe Diagramm ... Steuerungsanschluss über Steckerleiste A) Ausgangs-Spannung regelbar über Steuerspannung (0-5V) oder B) Ausgangs-Spannung regelbar über externes Porti oder Festwiderstand C) Ausgangs-Strom regelbar über Steuerspannung (0-5V) oder D) Ausgangs-Strom regelbar über externes Porti oder Festwiderstand Platinentrimmer zum feineinstellen von +/-5% wenn Sie keine externes Poti anschliessen möchten. E) Remote ON-OFF / Remote sense Funktion F) Power OK Signal G) Parallelbetrieb mit selben Netzteilen grundsätzlich möglich H) Zwangsstromaufteilung bei Parallelbetrieb Wirkungsgrad: 89% Übertemperaturschutz: 80° +/-5% Betriebstemperatur: -25...+60°C Abmessungen: 280 x 127 x 63,5mm Befestigung mit Hutschienenclip optional möglich. Am Boden und seitlich befinden sich jew. 4x M4 Innengewinde M4 Raster Boden: 98 x 250mm / seitlich: 35 x 237mm Gewicht: 1,86kg Optionale erhältliches Zubehör: 21-817-00076 = Poti 6mm Achse 1MOhm für Spannung 23-847-00063 = Poti Spindel-Trimmer Bourns 1MOhm für Spannung 21-817-00072 = Poti 6mm Achse 47-kOhm für Stromberenzung 23-847-00055 = Poti Spindel-Trimmer Bourns 47-kOhm für Strombegrenzung
