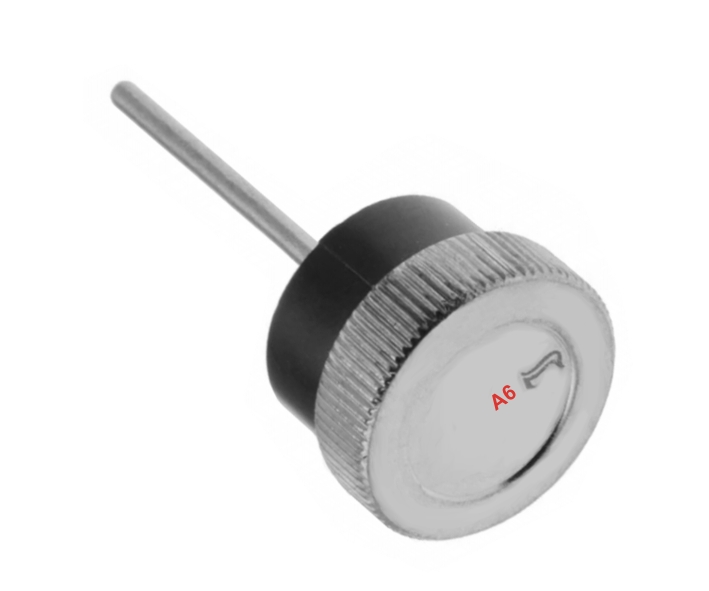

Einpressdiode bis 60A 600V DO201 A6 Anode am Draht

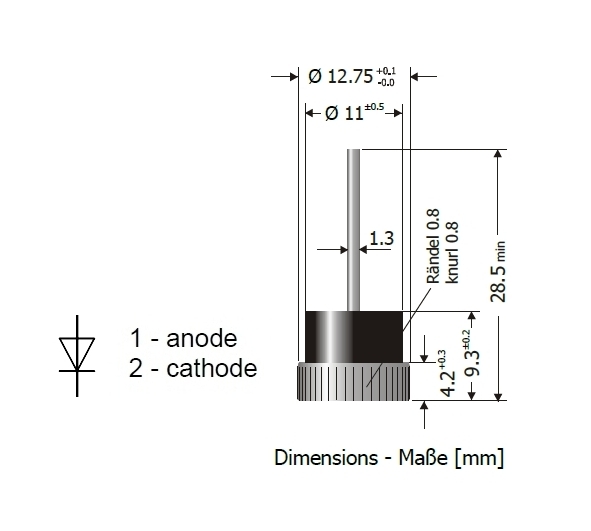

Universal Einpressdiode mit 60A Peak 190A Einsatz bis 600V mit Kathode am Draht Ersatzteil für Schweißgeräte, Ladegeräte, Laderegler, Gabelstapler, Plasma-Schweissgeräte, klassische ältere Schweißgeräte,  Lichtmaschienen, Industriesteuerungen usw.  Diese Sondertypn von Dioden ersetzen unter anderen auch BYY57-xxx , DSJ25-02, E1110, BYP53, BYP54, NORMA-25p .., DSL25-xx,  HDE35/02, HDE3503, HDE3507 usw.  Kurzdaten :   Einpressdiode mit 60A Dauerstrom und Peak max. 190A Einsatz für Schaltungen bis 600V  Metallgehäuse DO201 mit Durchmesser 12,8mm ( 12,75mm ) Belegung : K = Kathode am Draht = Kathodenkontakt kann auch zur Ringöse gebogen und verlötet werden A = KAnode am Gehäuse Bitte weitere Bilder beachten !  Tecnische Daten :   Silicon Hochtemperatur-Diode Einpressdiode Kathode am Draht / Anode am Gehäuse   VRRM = Spitzensperrspannung: 600V VRSM = Stossspitzensperrspannung 700V VF = Durchlass-Spannung <1,1Volt IFAV = Dauerstrom bis 60A IFRM = periodischer Spitzenstrom max Peak 190A IFSM = Stoßstrom für eine 50/60 Hz Sinus-Halbwelle = 450/500A Sperrschicht­temp. min. -50 °C / Sperrschicht­temp. max. 215 °C Wärmewiderstand Sperrschicht Gwhäuse = < 0,6KW Abmessungen:  DM  12,75 mm Länge 28,5 mm Aufbau : Metall-Einpressgehäuse Vergussmasse nach UL94V-0 klassifiziert Maximaler Einpressdruck 4KN  RoHs konform JA  Dieses Dioden sind erhältlich wie folgt  Bst Nr.:  9-541-00362 = Einpressdiode bis  60A Dauerleistung ( Peak 190A ) bis 600V   Anode am Gehäuse  Bst Nr.:  9-541-00363 = Einpressdiode bis  60A Dauerleistung ( Peak 190A ) bis 600V   Kathode am Gehäuse

200A Diode Hochleistungs Diode Trenndioden bzw. Diodenkoppler für 2 Batterien. Universell verwendbar. Gleichrichterdiode Typischer Einsatz z.B. als Strompfad für die Akkutechnik, Solarakkus, Bleiakkus, als KFZ Trenndiode oder auch Gleichrichteranwendungen wie im Schweißgeräte, Hochstrom-Ladegeräte, Industriesteuerungen, Gabelstapler, DC-USV Hochstromtechnik allgemein etc.  Zum Laden von zwei Batterien durch eine Lichtmaschine, oder durch Ladegeräte mit Konstantspannungsausgang werden Batterie Ladestromverteiler eingesetzt. Hierbei werden die parallelgeschalteten Batterien elektrisch voneinander getrennt. Es gibt keine Beeinflussung der Batterien gegeneinander, und ein gegenseitiges Entladen wird verhindert. Zum Laden zweier Batterien / Batteriebänke mit -gleicher- Nennspannung (entweder 6V / 12V / 24V / 36V / 48V). Die Batterien / Batteriebänke werden isoliert und ein unerwünschter Ausgleichsstromes zwischen den Batterie wird verhindert.Typischer Anwendungsbereich 6V / 12V / 24V / 36V / 48V Systemspannung für : KFZ - LKW - Bus - Traktor - Oldtimer usw. z.B. als Trenndiode fü Akkus  allgemein Kraftfahrzeugbereich Solaranwendungen Bootsbereich Hochstrom-Netzteilen, Car-Hifi usw. Universell verwendbar   Technische Daten Maximaler Dauerstrom : je 96A je Diode ( 2x 96A ) somit bei parallelschaltung bis 192A  2-fach Diode Daten je Diode 600V = URRM = Max. Peak Recurrent Reverse Voltage ( Betreibbar bis max 600V Spannung )  1,17...1,25V = UF = Max. Forward Voltage 96A = IF(AV) = Max. Average Forward Current ( Dauerstrom je Diode siehe auch weitere Bilder Datenblatt ) 1200A IFSM = Peak Forward Surge Current ( kurzfristiger Stoßstrom ) 3000uA IR = Max. Reverse Current, 35ns trr = Typ. Reverse Recovery Time ( Geschwindigkeit )  Fast Recovery Epitaxial Diode  Niedriges Irm reduziert die Verlustleistung in der Diode Gehäusetyp: Miniblockl verschraubbar SOT227B Gehäuse vollisoliert mit Befestigungslaschen Kühlfläche potentialfrei  Isolierspannung 3000V Kontakte Gewinde eingelassen für die M4 Schraube (anbei) Ideal für Kabelschuhe in Farbe Gelb ( Ringgabel oder U-Gabel )  Temperatureinsatzbereich: -40°...+125°C Abmessungen: ( siehe auch Zeichnung ) Länge mit Befestigungslaschem: 38,2mm Breite: 25,5mm / Bauhöhe : 12,2mm   Zusatzinfo = weitere Leistungsklassen und Ausführungen erhältlich : Bst Nr 9-640-00351 = 182A  = 2xDioden je bis  91A 1200V UF1,87V  Bst Nr 9-640-00350 = 192A  = 2xDioden je bis  96A   600V UF1,25V Bst Nr 9-640-00352 = 246A  = 2xDioden je bis 123A  200V UF0,95V Bst-Nr 9-541-11010 = K-A-K = 2x 70A Batterie Trenndiode Bst-Nr 9-541-11020 = K-K-A = 2x 80A Batterie Trenndiode mit Compensation Bst-Nr 9-541-11040 = K-A-K = 2x 90A Batterie Trenndiode Bst-Nr 9-541-11050 = K-A-K = 2x160A Batterie Trenndiode Bst-Nr 9-541-11060 = K-A-K = 2x200A Batterie Trenndiode Bst-Nr 9-541-11005 = A-K-A = 2x 40A Batterie Trenndiode Bst-Nr 9-541-11000 = A-K-A = 2x 80A Batterie Trenndiode Bst Nr 9-640-00350 = A-K / A-K = 2x 96A Batterie Trenndiode ( 2 Einzeldioden zur freien Verschaltung )    INFO: K-K-A steht für Kathode - Kathode - Anode ( interne Verschaltungsart = Pfeilrichtung der Dioden ) INFO: K-K-A = Einsatz meist Lichtmaschiene oder Ladegerät zum Eingang an Akku bzw. Batterie  INFO: K-A-K = Einsatz meist Lichtmaschiene oder Ladegerät zum Eingang für zwei Akkus bzw. Batterien   INFO: A-K-A steht für Anode - Kathode - Anode ( interne Verschaltungsart = Dioden Pfeilrichtung )  INFO: A-K-A = Einsatz meist Akku bzw. Batterie Ausgang zum Verbraucher

250A Diode Hochleistungs Diode Trenndioden bzw. Diodenkoppler für 2 Batterien. Universell verwendbar. Gleichrichterdiode Typischer Einsatz z.B. als Strompfad für die Akkutechnik, Solarakkus, Bleiakkus, als KFZ Trenndiode oder auch Gleichrichteranwendungen wie im Schweißgeräte, Hochstrom-Ladegeräte, Industriesteuerungen, Gabelstapler, USV, Hochstromtechnik allgemein etc.  Zum Laden von zwei Batterien durch eine Lichtmaschine, oder durch Ladegeräte mit Konstantspannungsausgang werden Batterie Ladestromverteiler eingesetzt. Hierbei werden die parallelgeschalteten Batterien elektrisch voneinander getrennt. Es gibt keine Beeinflussung der Batterien gegeneinander, und ein gegenseitiges Entladen wird verhindert. Zum Laden zweier Batterien / Batteriebänke mit -gleicher- Nennspannung (entweder 6V / 12V / 24V / 36V / 48V). Die Batterien / Batteriebänke werden isoliert und ein unerwünschter Ausgleichsstromes zwischen den Batterie wird verhindert.Typischer Anwendungsbereich 6V / 12V / 24V / 36V / 48V Systemspannung für : KFZ - LKW - Bus - Traktor - Oldtimer usw. z.B. als Trenndiode fü Akkus  allgemein Kraftfahrzeugbereich Solaranwendungen Bootsbereich Hochstrom-Netzteilen, Car-Hifi usw. Universell verwendbar   Technische Daten Maximaler Dauerstrom : je 123A je Diode ( 2x 123A ) somit bei Parallelschaltung bis 246A  2-fach Diode Daten je Diode 200V = URRM = Max. Peak Recurrent Reverse Voltage ( Betreibbar bis max 200V Spannung )  0,89V Typisch 1,10V = UF = Max. Forward Voltage 123A = IF(AV) = Max. Average Forward Current ( Dauerstrom je Diode bis 70° ) 150A = IFRMS = Max. Peak Forward Surge Current ( kurzfristiger Stoßstrom 150°C )  1200A IFSM = Peak Forward Surge Current ( kurzfristiger Stoßstrom ) 1000uA = 1mA IR = Max. Reverse Current, 35ns trr = Typ. Reverse Recovery Time ( Geschwindigkeit )  Fast Recovery Epitaxial Diode  Niedriges Irm reduziert die Verlustleistung in der Diode Gehäusetyp: Miniblockl verschraubbar SOT227B Gehäuse vollisoliert mit Befestigungslaschen Kühlfläche potentialfrei  Isolierspannung 2500V Kontakte Gewinde eingelassen für die M4 Schraube (anbei) Ideal für Kabelschuhe in Farbe Gelb ( Ringgabel oder U-Gabel )  Temperatureinsatzbereich: -40°...+125°C Abmessungen: ( siehe auch Zeichnung ) Länge mit Befestigungslaschem: 38,2mm Breite: 25,5mm / Bauhöhe : 12,2mm   Zusatzinfo = weitere Leistungsklassen und Ausführungen erhältlich : Bst Nr 9-640-00351 = 182A  = 2xDioden je bis  91A 1200V UF1,87V  Bst Nr 9-640-00350 = 192A  = 2xDioden je bis  96A   600V UF1,25V Bst Nr 9-640-00352 = 246A  = 2xDioden je bis 123A  200V UF0,95V Bst-Nr 9-541-11010 = K-K-A = 2x 70A Batterie Trenndiode Bst-Nr 9-541-11020 = K-K-A = 2x 80A Batterie Trenndiode mit Compensation Bst-Nr 9-541-11040 = K-K-A = 2x 90A Batterie Trenndiode Bst-Nr 9-640-00350 = frei beschaltbar = 2x 96A Batterie Trenndiode Bst-Nr 9-541-11050 = K-K-A = 2x160A Batterie Trenndiode Bst-Nr 9-541-11060 = K-K-A = 2x200A Batterie Trenndiode Bst-Nr 9-541-11005 = A-K-A = 2x 40A Batterie Trenndiode Bst-Nr 9-541-11000 = A-K-A = 2x 80A Batterie Trenndiode INFO: K-K-A steht für Kathode - Kathode - Anode ( interne Verschaltungsart ) INFO: K-K-A = Einsatz meist Lichtmaschiene oder Ladegerät zum Eingang an Akku bzw. Batterie INFO: A-K-A steht für Anode - Kathode - Anode ( interne Verschaltungsart INFO: A-K-A = Einsatz meist Akku bzw. Batterie Ausgang zum Verbraucher
