21pol Federleiste (Buchsenleiste) für die Leiterplatte Platine  Ausführung nach DIN41617 Federleiste Lötstift Printstifte für Leiterplatte gerade Einlötstifte Rastermaß = RM2,5 21polige Ausführung RM: 2,5mm  Isolierkörper: Polycarbonat (UL94V-1), glasfaserverstärkt Kontaktmaterial: Cu-Legierung Kontaktauflage: hartversilbert Steck- und Ziehkraft, max. 21-polig: 48N Luft- und Kriechstrecken (Kontakt/Masse), min.: 1,0mm Betriebsspannung bis zu: 250V AC Prüfspannung (Kontakt/Masse): 1150Veff Isolationsgruppe: A Betriebsstrom max (20°C): 4A je Kontakt Durchgangswiderstand, max.: 15mOhm Isolationswiderstand, min.: 1011Ohm Kapazität, max.: 1pF Temperaturbereich: -55...+125°C Passende Steckleiste z.B. BNst Nr 38-878-00010 ( siehe auch unten im Zubehör Register )

32pol Federleisten gerade A+C DIN41612  Bauform C üblichste  2-reihig A+C 32-polige Buchsenleiste 2-reihig  Isolierkörper: Polyamid (PBT) Kontaktauflage: vergoldet ( Gold über Nickel )  Lötseite: verzinnt RM: 5,08 Strombelastbarkeit: 2A Betriebsspannung: 250Vac Prüfspannung: 1000V Temperaturbereich -55....+125°C Stiftlänge zum einlöten: 4,0mm Lötseite: verzinnt Steck- und Ziehkraft, max. 32-polig: 30N Luft- und Kriechstrecken, min.: 1,2mm Betriebsspannung bis zu 250V AC Testspannung zwischen den Kontakten RM = 2,54mm: 1000Veff zwischen Kontakten und Körper: 1550Veff Nennstrom 20°C: 2A / bei 70°C: 1A / bei 100°C: 0,5A Kontaktwiderstand, max.: 20mOhm / nach 400 Steckzyklen, max.: 40mOhm Isolationswiderstand zw. benachbarten Kontakten (100V AC), min.: 1012Ohm Temperaturbereich: -55...+125°C Gütestufe: 3 Abmessungen siehe Zeichnung weitere Bilder Länge: 95mm / B: 10,4mm H: 11,5mm ( Korpus only ) / H: 15,4mm mit Pins /

64pol Federleisten gerade A+C DIN41612  Bauform C üblichste  2-reihig A+C 64-polige Buchsenleiste 2-reihig  Isolierkörper: Polyamid (PBT) Kontaktauflage: vergoldet ( Gold über Nickel )  Lötseite: verzinnt RM: 2,54 Strombelastbarkeit: 2A Betriebsspannung: 250Vac Prüfspannung: 1000V Temperaturbereich -55....+125°C Stiftlänge zum einlöten: 4,0mm Lötseite: verzinnt Steck- und Ziehkraft, max. 64-polig: 60N Luft- und Kriechstrecken, min.: 1,2mm Betriebsspannung bis zu 250V AC Testspannung zwischen den Kontakten RM = 2,54mm: 1000Veff zwischen Kontakten und Körper: 1550Veff Nennstrom 20°C: 2A / bei 70°C: 1A / bei 100°C: 0,5A Kontaktwiderstand, max.: 20mOhm / nach 400 Steckzyklen, max.: 40mOhm Isolationswiderstand zw. benachbarten Kontakten (100V AC), min.: 1012Ohm Temperaturbereich: -55...+125°C Gütestufe: 3 Abmessungen siehe Zeichnung weitere Bilder Länge: 95mm / B: 10,4mm H: 11,8mm ( Korpus only ) / H: 15,4mm mit Pins /

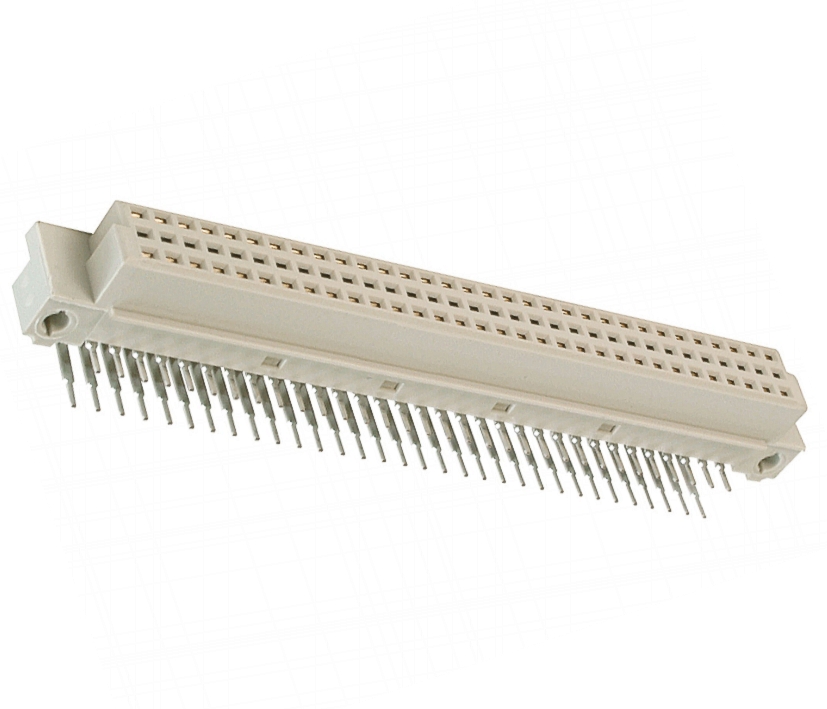

64pol Federleisten 90grad gewinkelt A+C DIN41612  Bauform C üblichste  2-reihig A+C 90-grad gewinkelt für die Platine 64-polige Buchsenleiste 2-reihig  Isolierkörper: Polyamid (PBT) Kontaktauflage: vergoldet ( Gold über Nickel )  Kontaktmaterial Messerleiste: Messing Federleiste: Kupferlegierung Kontaktauflage Steckseite: vergoldet ( Gold über Nickel ) Lötseite: verzinnt Lötseite: verzinnt RM: 2,54 Strombelastbarkeit: 2A Betriebsspannung: 250Vac Prüfspannung: 1000V Temperaturbereich -55....+125°C Lötseite: verzinnt Steck- und Ziehkraft, max. 64-polig: 60N Luft- und Kriechstrecken, min.: 1,2mm Betriebsspannung bis zu 250V AC Testspannung zwischen den Kontakten RM = 2,54mm: 1000Veff zwischen Kontakten und Körper: 1550Veff Nennstrom 20°C: 2A / bei 70°C: 1A / bei 100°C: 0,5A Kontaktwiderstand, max.: 20mOhm / nach 400 Steckzyklen, max.: 40mOhm Isolationswiderstand zw. benachbarten Kontakten (100V AC), min.: 1012Ohm Temperaturbereich: -55...+125°C Gütestufe: 3 Abmessungen siehe Zeichnung weitere Bilder Länge: 94mm / B: 10,4mm / H: 10,5mm ( Korpus only ) / Tiefe nur Korpus: 13,3mm / T mit Pins: 17,8mm

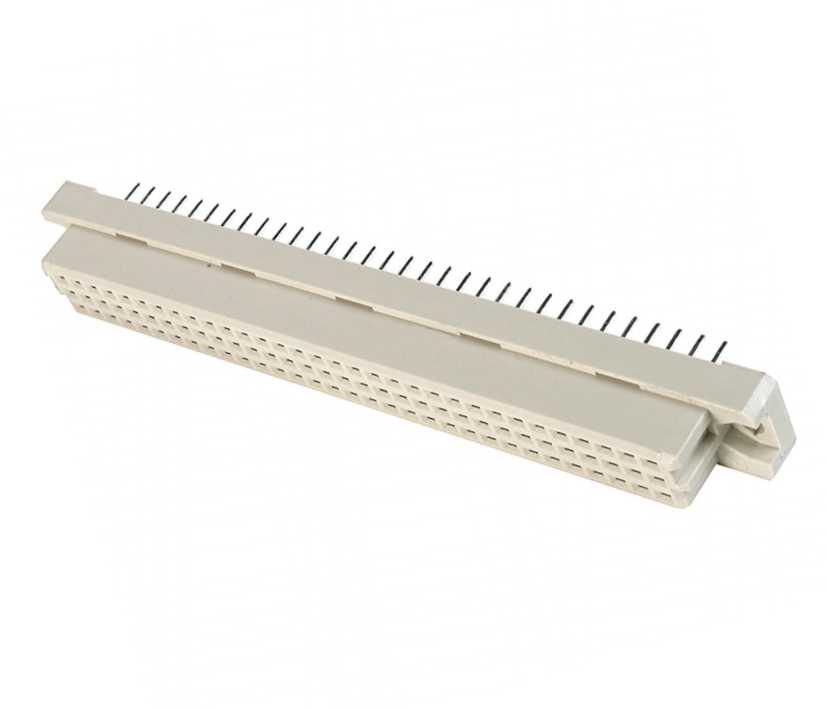

96pol Federleisten gerade A+B+C DIN41612  Bauform-C üblichste Platinenversion 3-reihig A+B+C 96-polige Buchsenleiste Isolierkörper: Polyamid (PBT) Kontaktauflage: vergoldet ( Gold über Nickel )  Lötseite: verzinnt RM: 2,54 Stiftlänge zum einlöten: 4,0mm ( Platinenversion )  Abmessung: L:95mm max B:10,6mm H:11,5mm Strombelastbarkeit: 2A Betriebsspannung: 250Vac Prüfspannung: 1000V Temperaturbereich -55....+125°C MINAB = Verpackunseinheit je 25-Stück siehe auch weitere Bilder
