Adapter SMA-Buchse (Kupplung) auf FME Buchse bzw. auch Nippelkontakt genannt

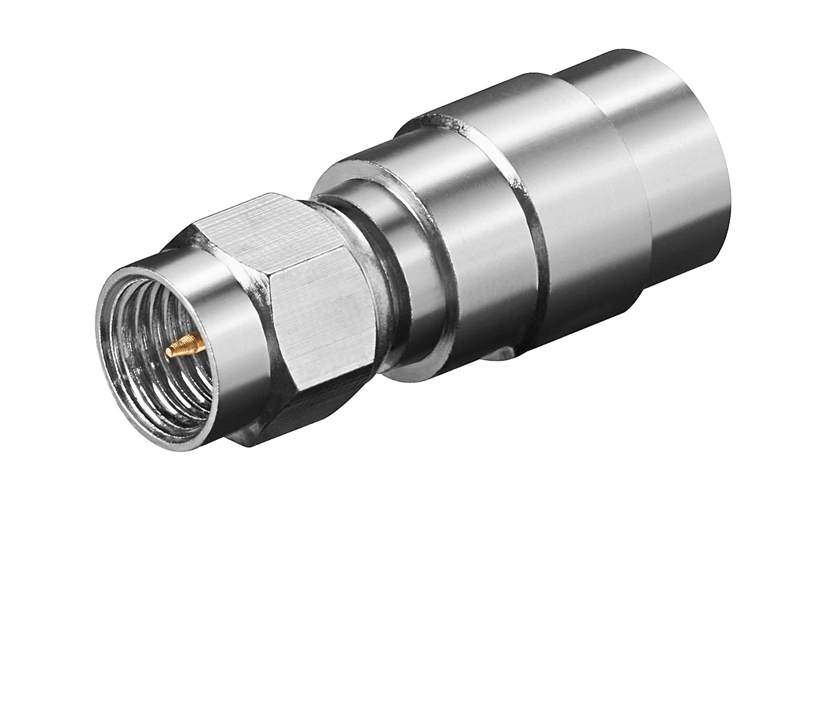

Adapter SMA Stecker auf FME Stecker (male)  FME-Stecker auf  SMA-Stecker mit vergoldetem Kontakt + siehe auch weitrere Bilder !  Unsere Stecker und Buchsen übertragen Signale in maximaler Qualität und Schnelligkeit. Hochwertige Materialien, robuste Gehäuse und passgenaue Kontakte zeichnen unser Elektronik-Zubehör aus.  Robustes, vernickeltes Messinggehäuse für hohe Langlebigkeit FME-Stecker auf SMA-Stecker mit vergoldeten Kontakten für optimale Übertragungseigenschaften

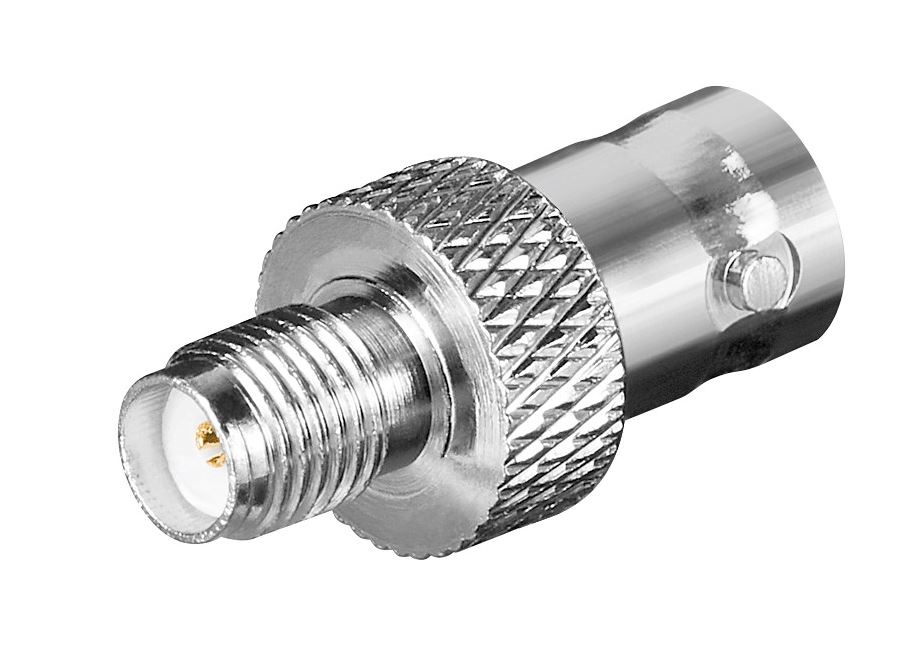

Adapter SMA Buchse auf BNC Kupplung

Adapter SMA Buchse auf BNC Stecker

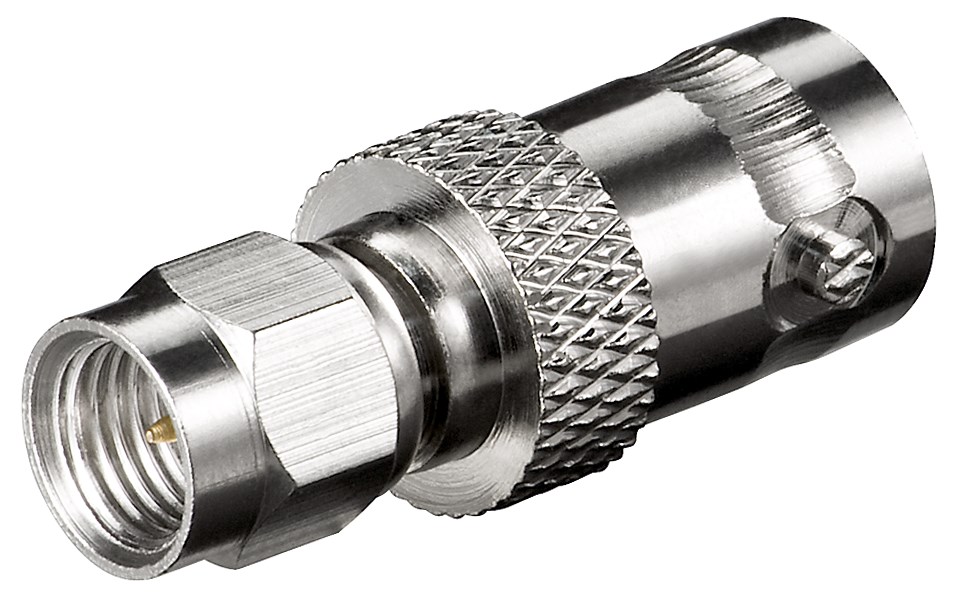

Adapter SMA Stecker auf BNC Buchse Abm.: L:26mm

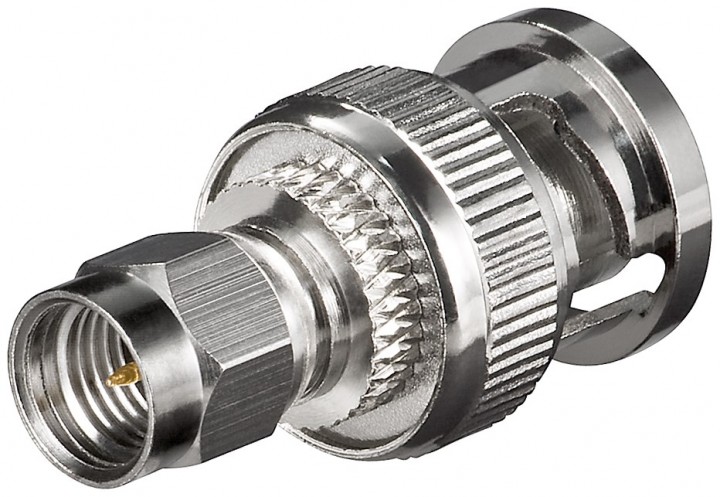

Adapter SMA Stecker auf BNC Stecker

Adapter SMA Stecker auf SMA Stecker vergoldet SMA Adapter Doppelstecker Adapter SMA Stecker auf SMA Stecker vergoldet  für Anwendungen bis 18GHz Abmessungen: 26x8mm Zusatzinfo nun auch unter Bst Nr 41-153-00712 erhältlich als:   Reverse SMA Stecker auf SMA-Stecker

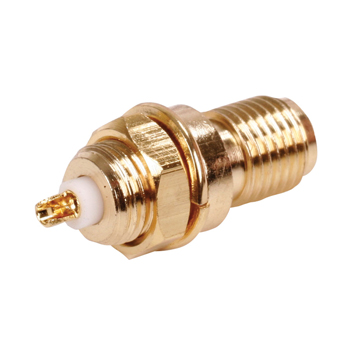

SMA Buchse Einbaubuchse mit Lötkelch Geeignet für den Frontplatteneinbau bis max. 3,5mm Materialstärke Flanschteller-Durchmesser: 8,8mm Einbautiefe: 9,5mm Einbaudurchmesser: 6,0mm Mutter SW8  Solange Vorrat reicht

SMA Buchse Einbaubuchse mit Lötkelch Buchse vernickelt Kontakt vergoldet Einbaudurchmesser: 6,0mm Geeignet für den Frontplatteneinbau bis max. 3,5mm Materialstärke Flanschtellerdurchmesser: 8,8mm Einbautiefe: 9,5mm

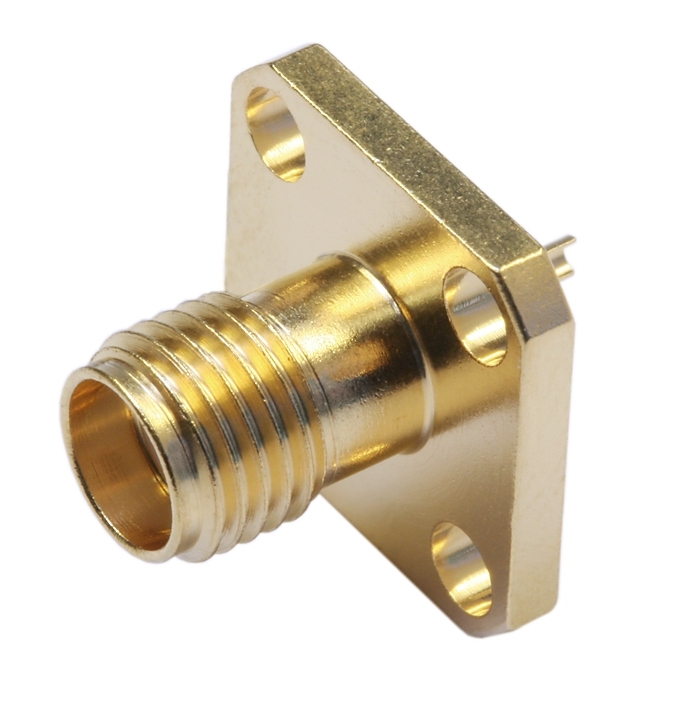

SMA Buchse Einbaubuchse mit Flanschbefestigung Innenstift Aussengehäuse vergoldet Lötkontakt nnenleiter wird gelötet Isolierteile: PTFE Sockel = 12,7 x 12,7mm 4 Bohrungen je 2,5mm Betriebsspannung bis 335V Betriebstemperatur -55 °C - 155 °C SMA Verbinder können je nach Ausführung bis zu einer Frequenz von 18 GHz eingesetzt werden. Der Wellenwiderstand beträgt meist 50 Ohm. SMA-Steckverbinder werden u. a. im Mobilfunk, in Satelliten und in der Messtechnik eingesetzt

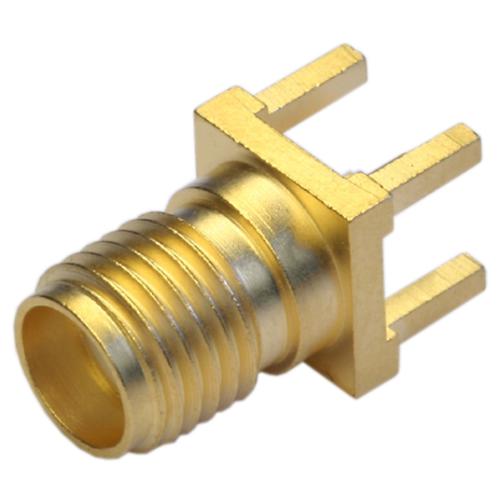

SMA Buchse für Platine Printmontage mit 4 Befestigungspunkten Innenstift und Gehäuse vergoldet Sockel quadratisch 7 x 7mm Innenstift ebenso vergoldet  RM: 5,08mm x 5,08mm  RM zum Pin = 2,54mm  Bauhöhe gesamt: 13,5mm Zeichnung siehe weitere Bilder

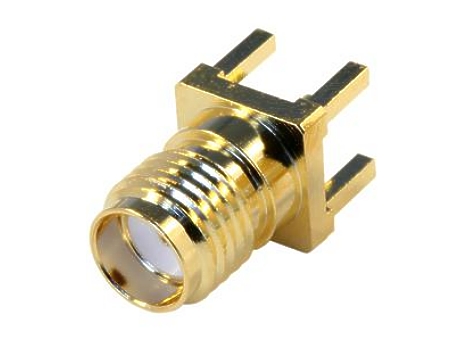

SMA Buchse für Platinenmontage - vergoldet Abmessungen: 7x7mm Gesamtlänge: 13,45mm siehe Zeichnung ** solange Vorrat reicht !  Ersatzartikel dann = Bst Nr 39-874-00280

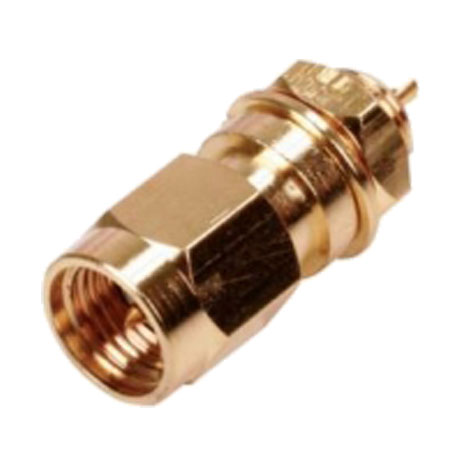

SMA-Einbaustecker (Male) Gesamtlänge: 21mm mit Lötpad Befestigungsbohrung Durchmesser: 6,0mm Gewindelänge: 6,0mm somit für Frontplatten bis 4mm Kranzdurchmesser: 9,0mm

Die Serie SMA umfasst sehr häufig verwendete koaxiale Steckverbindungen mit Schraubverschluss. Sie können je nach Ausführung bis zu einer Frequenz von 18 GHz eingesetzt werden. SMA-Steckverbinder werden u. a. im Mobilfunk, in Satelliten und in der Meßtechnik, Datentechnik eingesetzt. Gold beschichtet Anschlussart: Innenleiter löten oder crimpen  Isolierteile: PTFE 1 Verkaufseinheit besteht aus mehreren Teilen Für folgende Kabeltypen geeignet: RG174/U, RG188A/U, RG316/U, KX22A, KX3B

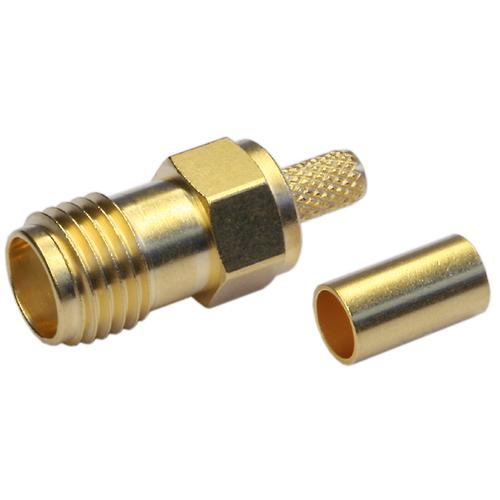

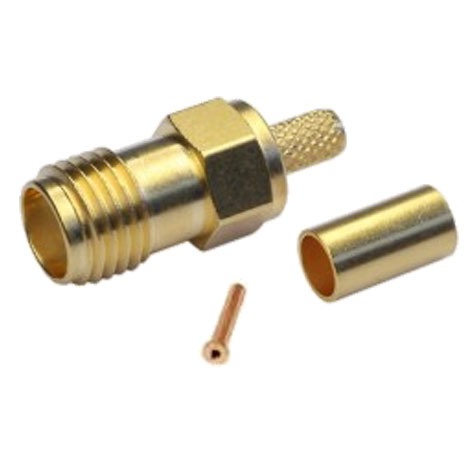

SMA Buchse SMA Kupplung. Die Serie SMA umfasst sehr häufig verwendete koaxiale Steckverbindungen mit Schraubverschluss. Sie können je nach Ausführung bis zu einer Frequenz von 18 GHz eingesetzt werden. SMA-Steckverbinder werden u. a. im Mobilfunk, in Satelliten und in der Meßtechnik, Datentechnik eingesetzt. 24 Karat vergoldet 1 Verkaufseinheit besteht aus mehreren Teilen Für folgende Kabeltypen geeignet: RG58C/U, 7806A Belden, 9907 Belden, KX15, WCX195 u.A. Ausführung: Gold beschichtet Anschlussart: Löt / Crimp

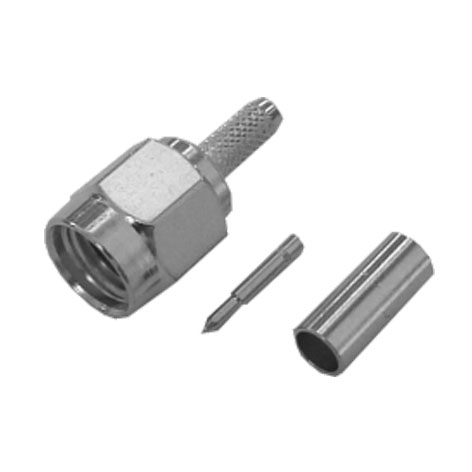

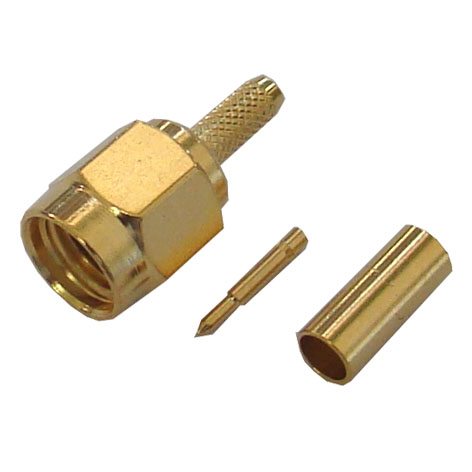

SMA Stecker für RH174 Koaxkabel vergoldete Ausführung vergoldet zum Crimpen für RG174 Koaxkabel Abmessungen siehe Zeichnung passende Zange und RG174 Koaxkabel siehe unter (Zubehör Register)

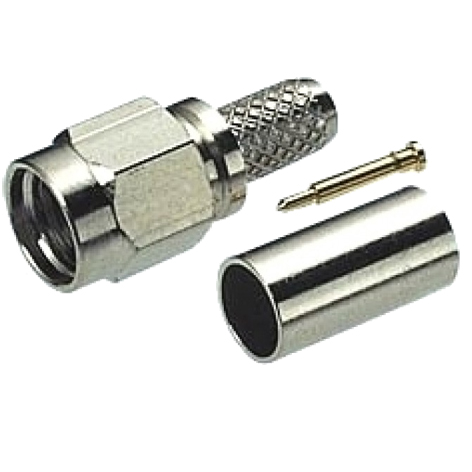

SMA Crimpstecker für RG174 Koaxkabel u.a. vernickelte Ausführung 1 Verkaufseinheit besteht aus mehreren Teilen

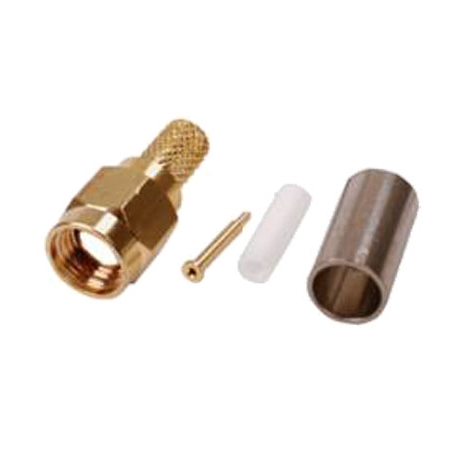

SMA-Stecker Crimpversion vergoldet 24 Karat vergoldet 1 Verkaufseinheit besteht mehreren Teilen Innenstift zum verlöten Hülseninnendurchmesser: = 5,3mm für 5-7mm Koaxkabel RG58 u.A.

1 Verkaufseinheit besteht aus mehreren Teilen Innenstift zum verlöten Hülseninnendurchmesser = 5,3mm für 5-7mm Koaxkabel Nicht vergoldet

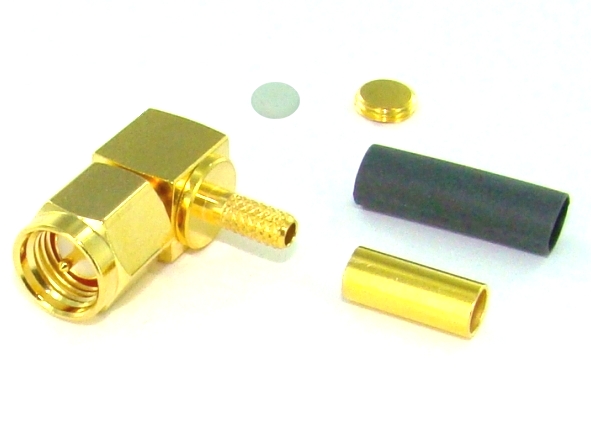

SMA Stecker 90grad Winkelausführung   Winkel Ausführung: bis 12,4 GHz  24Karat vergoldete Ausführung  SMA Steckverbinder mit Überwurfmutter und  Inlett (Innenleiter) als Stift (male = männlich)  vergoldet zum crimpen für RG174/ für Kabel RG174U (dünnes) Koaxkabel.  Innenleiter wird gelötet / Teflonisolation/  Abmessungen:  Crimphülse Aussendurchmesser 3,9mm / Innendurchmesser 3,1mm  Kontaktstift: unter Deckel für Koaxinnleiter zum verlöten  Dielektrikum Einlass für Durchmesser mit 1,6-1,7mm / Aussendurchmesser 2,7mm  Siehe auch Zeichnung ( weitere Bilder )  Optionale passendes Zubehör erhältlich ( siehe unten im Zubehör Register )  Bst Nr 97-905-05000 = Crimpzange 7-Kerben SMA/SMB....(RG174/RG179/RG188/316) Bst Nr 42-710-00145 = passendes RG174 Koax =  100m Bund  Bst Nr 42-710-00150 = passendes RG174 Koax =  ( je 1 lfm )

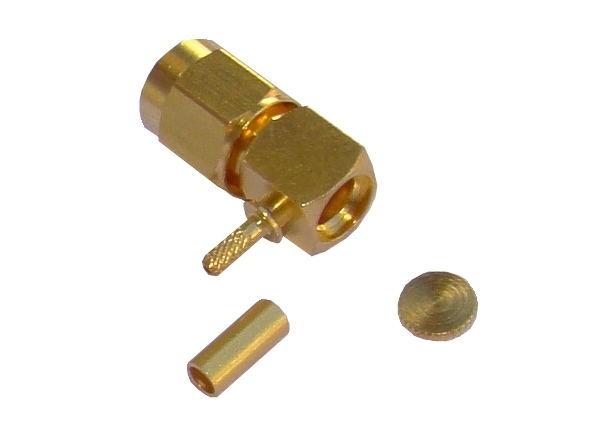

SMA Stecker 90grad Winkelausführung  für RG178 / RG196 Koax  Winkel Ausführung: bis 12,4 GHz  24Karat vergoldete Ausführung  SMA Steckverbinder mit Überwurfmutter und  Inlett (Innenleiter) als Stift (male = männlich)  vergoldet zum crimpen für RG178 und RG196 Koaxkabel (sehr dünnes) Koaxkabel.  Innenleiter wird gelötet  Abmessungen:  Crimphülse Aussendurchmesser 3,1mm / Innendurchmesser 2,5mm  Kontaktstift: unter Deckel für Koaxinnleiter zum verlöten  Dielektrikum Einlass für Durchmesser mit 1,1-1,2mm / Aussendurchmesser 1,8mm  Siehe auch Zeichnung ( weitere Bilder )

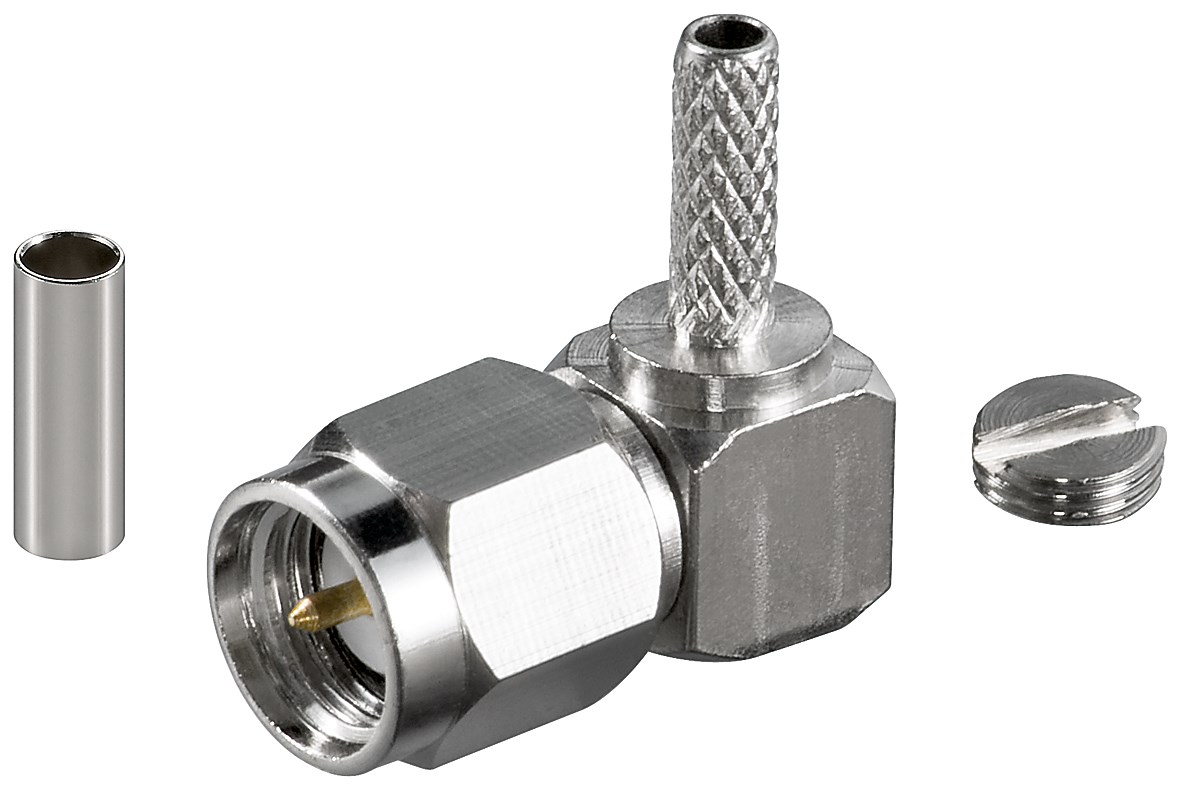

SMA Stecker gewinkelt zu RG174 Crimpversion SMA Winkelstecker vernickelt Lötkontakt ist unter dem Schraubdeckel angebracht

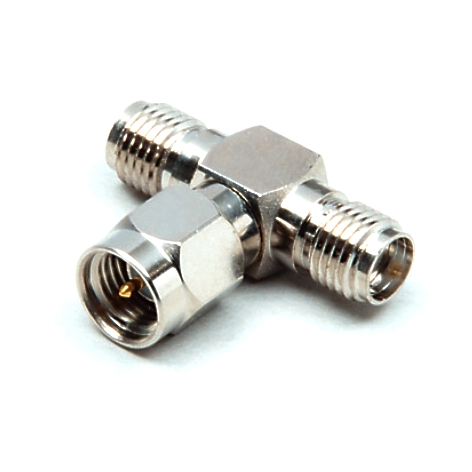

SMA T-Stück vernickelt Abmessungen: ca. 25 x 19mm T:8mm  Gewindedurchmesser ca.: 6mm (Buchsenseite) Gewindedurchmesser ca.: 8mm (Steckerseite) siehe Zeichnung

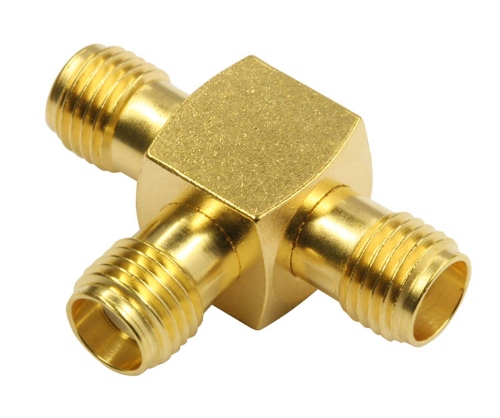

SMA T-Stück / SMA-Adapter 3x SMA Buchsen = J01155A0011 hochwertige Ausführung Steckverbinder 3x SMA Buchse 1:1  Art SMA  Adapter Betriebstemperatur -55°C .... + 155 °C Impedanz 50-Ohm  Material (Außenleiter) Messing, vergoldet Messing, vernickelt und vergoldet Material (Isolation) PTFE Spannungsfestigkeit 1000V Kontaktmaterial (Fächerscheibe)  Bronze, Berylliumkupfer, vergoldet Material (Dichtung) Silikon  Kupplungsdrehmoment 0,79 - 1,13 Nm Isolationswiderstand (Min.) 5 GOhm  Kontaktwiderstand Außenleiter (Max.) 2mOhm  Kontaktwiderstand Innenleiter (Max.) 3mOhm  Abmessungen siehe weitere Bilder !

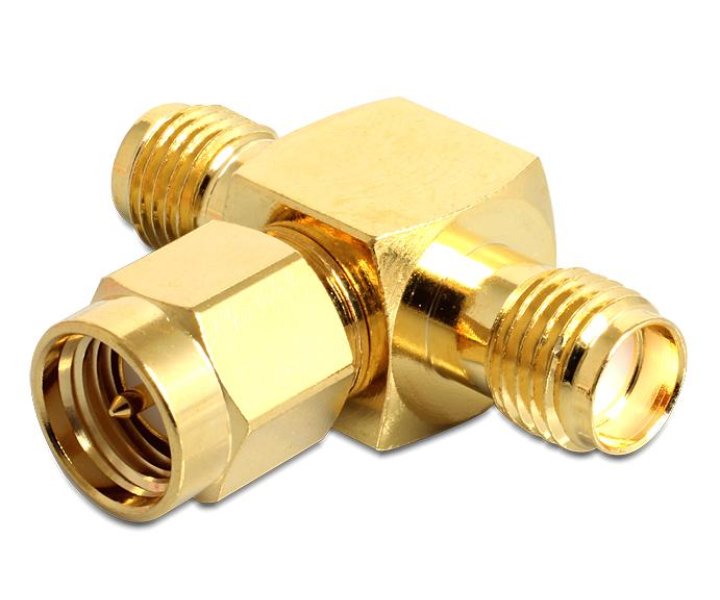

SMA T-Stück SMA Stecker auf 2x SMA Buchse Oberfläche vergoldet Abmessungen: ca. 25 x 19mm T:8mm  Gewindedurchmesser ca.: 6mm (Buchsenseite) Gewindedurchmesser ca.: 8mm (Steckerseite) siehe Zeichnung

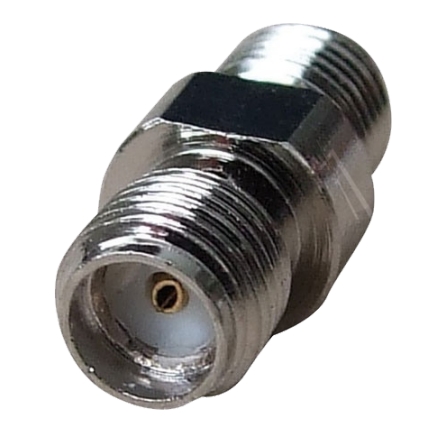

SMA Doppelkupplung Buchse auf Buchse Ideal zum Verbinden von 2 SMA Kabel mit SMA Stecker Abmessungen ca 15 x 6,2mm

SMA Doppelkupplung Buchse auf Buchse Ideal zum Verbinden von 2 SMA Kabel mit SMA Stecker Anwendung bis 18GHz Abmessungen 15 x 6,2mm
