100pol Stiftleiste 2x50pol Stiftleiste, gewinkelt, 2-reihig teilvergoldet 100x Vierkantstift = quadratisch  Stiftdurchmesser ( 0,635 x 0,635mm ) Stiftlängen/Steckbereich: 6,7mm / Kontaktbereich 3,3mm 90° gew. n. unten 90 Grad gewinkelt Nennstrom: 3A je Kontakt Nennspannung: 250Vrms Durchschlagspannung (1Min.): 500Vrms Temperaturbereich: -40...+105°C kurzzeitig (10s): +260°C IEC 68-2-20 Tb RM: 2,54mm

10polige Buchsenleiste 1-reihig RM: 2,54mm mit konfektionierten Litzenkabel Typischer Stecker als Buchse mit 300mm Kabel ideal für die Reparatur und Verbindung von Baugruppen aller Art  Steckverbinder RM:2,54mm  Kabellänge: 300mm  Internationale Farbkennung  Kabeltype AWG UL1007 24AWG = 0,2051qmm = 0,573mm  Anschluss konfektioniert mit 300mm Schaltlitze Anzahl Reihen 1 Steckverbinder Ausrichtung gerade Betriebsspannung = bis 250V AC or DC  Betriebsstrom (Nom.) = bis zu 3A je Kontakt  Spannungsfestigkeit bis zu 1.000Vac 1min  Betriebstemperatur -25 °C - 85 °C Farbe beige Material (Anschluss) Messing, verzinnt Material (Gehäuse) Nylon 66 Material (Steckbereich) Messing, verzinnt Rastermaß Pin-uz-Pin 2,54 mm Spannungsfestigkeit bis zu 1.000 Vac Leiterplatten bzw. Platinenverbinder für Stiftleisten mir RM2,54mm  passend zu jeder üblichen RM 2,54mm Stiftleiste ( Stiftleisten optional erhältlich ) unter suche Stiftleiste Isolationswiderstand (Min.) 1000 MOhm  Kontaktwiderstand (Max.) 20 mOhm  Brennbarkeitsklasse UL94 V-2 Weitere Details und Abmessungen siehe weitere Bilder  + Zusatzinformation + Dieses Anschlußkabel bzw. Buchsenleiste ist in folgenden Ausführungen erhältlich ( Siehe auch Register " Ähnliche Artikel " oder Bst Nr unter Suche eingeben.     Bst Nr 33-200-00300 =  2pol Buchsenleiste mit Anschlußkabel    Bst Nr 33-200-00400 =  3pol Buchsenleiste mit Anschlußkabel    Bst Nr 33-200-00320 =  4pol Buchsenleiste mit Anschlußkabel    Bst Nr 33-200-00330 =  5pol Buchsenleiste mit Anschlußkabel    Bst Nr 33-200-00340 =  6pol Buchsenleiste mit Anschlußkabel    Bst Nr 33-200-00350 =  8pol Buchsenleiste mit Anschlußkabel    Bst Nr 33-200-00360 = 10pol Buchsenleiste mit Anschlußkabel    Bst Nr 33-200-00370 = 20pol Buchsenleiste mit Anschlußkabel

SIL Fassung 12polige Buchsenleiste - SIL / SIP Leiste  10polige Buchsenleiste. Ideal für Leiterplatten, Reparaturen usw. RM 2,54mm SIL / SIP Leiste Buchsenleiste SIL / SIP Standard Fassung  Buchsen bzw. Sockelleisten 2,54 mm  10-polig einreihig Buchse Rastermaß: 2,54mm Material Kupferlegierung verzinnt Kontaktfeder Berylium Kupfer Veredelung Kontakt Sn Nennstrom bis 2A Nennspannung bis 150V rms / V dc Temperatur Einsatzbereich: -40....+85°C Abmessungen:  L: 25,5mm B: 2,4mm Höhe-Korpus: 5,1mm mit Kontakten : 10,0mm

2-reihige Stiftleiste 10polig 2x5pol gewinkelt vergoldet RM 2,54mm Anschluss Lötpin Bauform: 2-reihig Stiftleiste Ausrichtung: abgewinkelt 90grad Betriebstemperatur -40°C..... -105 °C Material (Steckbereich) Kupferlegierung, vergoldet Material (Anschluss) Kupferlegierung Material (Isolation) Nylon 6T Montage/Anwendung typisch : Platinen- bzw. Leiterplattenmontage Abmessung siehe auch Zeichnung weitere Bilder: Stifte = quadratisch Stiftdurchmesser (0,635 x 0,635) Steckbereich: 6,1mm / Lötbereich: 3,3mm Isolator bis Ende Pin 90° gewickelt nach unten = 7,4mm oberste Reihe Rastermaß: RM 2,54mm Kontaktdaten: Betriebsstrom (Nom.) bis 3A je Kontakt Spannungsfestigkeit typisch bis 250V Durchschlagspannung (1Min.): 500Vrms Isolationswiderstand (Min.) 1000MOhm Kontaktwiderstand (Max.) 20mOhm Brennbarkeitsklasse UL94V-0 Lötverfahren: Handverlöten oder auch Wellenlöten Lötbarkeit: IEC 68-2-20 Tb kurzzeitig (10s): +260°C Verpackungsart: Lose = Schüttware

SIL Fassung 12polige Buchsenleiste - SIL / SIP Leiste  12polige Buchsenleiste. Ideal für Leiterplatten, Reparaturen usw. RM 2,54mm SIL / SIP Leiste Buchsenleiste SIL / SIP Standard Fassung  Buchsen bzw. Sockelleisten 2,54 mm  12-polig einreihig Buchse Rastermaß: 2,54mm Material Kupferlegierung verzinnt Kontaktfeder Berylium Kupfer Veredelung Kontakt Sn Nennstrom bis 2A Nennspannung bis 150V rms / V dc Temperatur Einsatzbereich: -40....+85°C Abmessungen: L: 30,2mm B: 3,1mm Höhe Korpus: 5,1mm mit Kontakten : 8,3mm

14polige Stiftleiste 2x 7pol gerade vergoldet RM 2,54mm Zweireihige Stiftleiste 2x7pol gerade, vergoldet. Typerscher Einsatz: Kontakt für Pfostenverbinder, Jumper usw.  Stiftleiste zweireihig zum verlöten auf Platinen  Montage Leiterplattenmontage Polzahl 14  = 14x Vierkantstift  ( 2x 7pol )  Stiftdurchmesser (0,635 x 0,635) Stiftlängen: oben 6,0mm / unten = 3,1mm siehe auch Zeichnung weitere Bilder  Rastermaß 2,54 mm  / RM: 2,54mm Breite Sockel 5,80mm  Anschluss Lötpins  Anzahl Reihen 2 Art Stiftleiste / Ausrichtung gerade Betriebsstrom (Nom.) 3 A Betriebstemperatur -40 °C - 105 °C Material (Anschluss) Messing, vergoldet Material (Isolation) PBT Material (Steckbereich) Kupferlegierung, vergoldet Spannungsfestigkeit 500Vac (1 min) Isolationswiderstand (Min.) 1000-MOhm Kontaktwiderstand (Max.) 20 mOhm Brennbarkeitsklasse UL 94 V-0 Lötverfahren Wellenlöten Verpackungsart Schüttware

SIL Fassung 15polige Buchsenleiste - SIL / SIP Leiste  15polige Buchsenleiste. Ideal für Leiterplatten, Reparaturen usw. RM 2,54mm SIL / SIP Leiste Buchsenleiste SIL / SIP Standard Fassung  Buchsen bzw. Sockelleisten 2,54 mm  15-polig einreihig Buchse Rastermaß: 2,54mm Material Kupferlegierung verzinnt Kontaktfeder Berylium Kupfer Veredelung Kontakt Sn Nennstrom bis 2A Nennspannung bis 150V rms / V dc Temperatur Einsatzbereich: -40....+85°C Abmessungen: L: 30,2mm B: 3,1mm Höhe-Korpus: 5,1mm mit Kontakten : 8,3mm

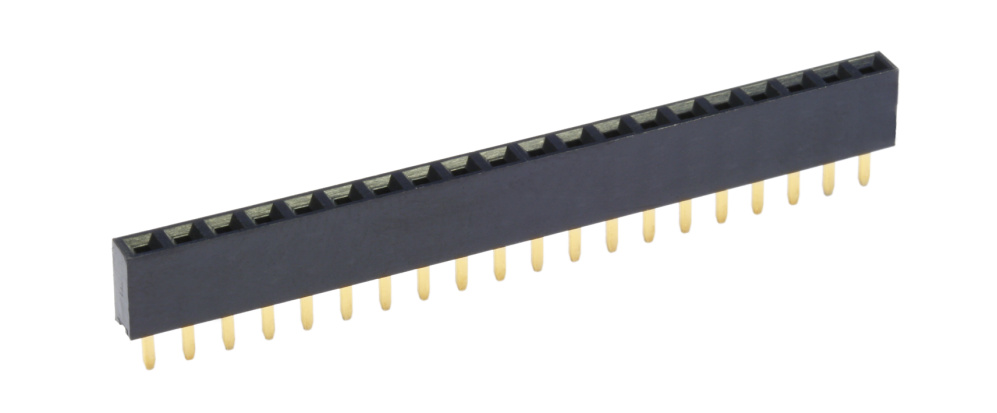

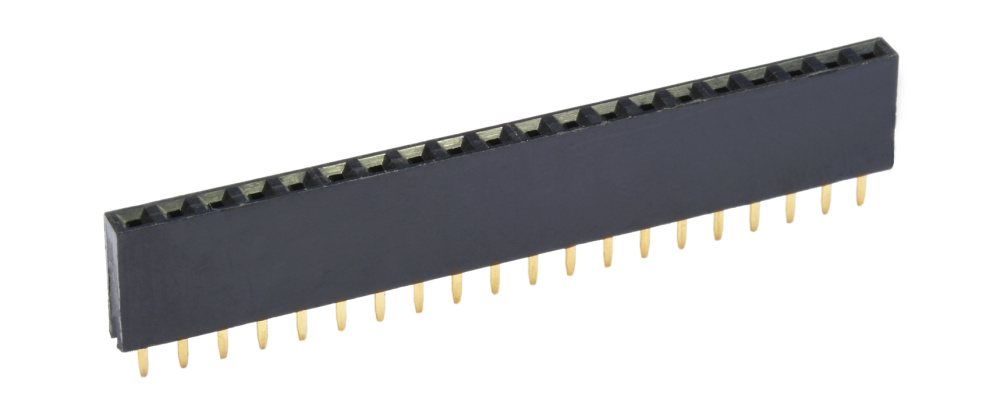

20polige Buchsenleiste 1-reihig vergoldet  RM 2,54mm  Polzahl: 20 / Kontakte vergoldet / RM: 2,54mm /  Buchsenleiste 1 x 20 polig gerade  Höhe 5 mm Rastermaß 2,54 mm Anschluss Lötpins Lötpins  Azahl Reihen = 1  Ausrichtung gerade Betriebsstrom (Nom.) bis 3A je Kontakt  Spannungsfestigkeit bis 500 V Löttemperatur = 200 °C für 5 s (Wave) Material (Gehäuse) PBT Material (Steckbereich) Kupferlegierung, vergoldet Montage Leiterplattenmontage oder zum anlöten mit Litzen dann für Baugrupeen  Polzahl 20 Rastermaß 2,54 mm Isolationswiderstand (Min.) 1000 Mhm  Kontaktwiderstand (Max.) 20mOhm  Brennbarkeitsklasse UL94V-0 Steckhöhe 8,3..8,5 mm Betriebstemperatur -40 °C - 105 °C

20polige Buchsenleiste 1-reihig vergoldet  RM 2,54mm  Polzahl: 20 / Kontakte vergoldet / RM: 2,54mm /  Buchsenleiste 1 x 20 polig gerade  Höhe 5 mm Rastermaß 2,54 mm AnschlussLötpins Lötpins  Azahl Reihen = 1  Ausrichtung gerade Betriebsstrom (Nom.) bis 3A je Kontakt  Löttemperatur = 200 °C für 5 s (Wave) Material (Gehäuse) PBT Material (Steckbereich) Kupferlegierung, vergoldet Montage Leiterplattenmontage oder zum anlöten mit Litzen dann für Baugrupeen  Polzahl 20 Rastermaß 2,54 mm Spannungsfestigkeit bis 1.000 Vac (1 min) Isolationswiderstand (Min.) 1000 Mhm  Kontaktwiderstand (Max.) 20mOhm  Brennbarkeitsklasse UL94V-0 Steckhöhe 5,7 mm Abmessungen: A = 48,26 mm B = 51,3 mm Betriebstemperatur -40 °C - 105 °C

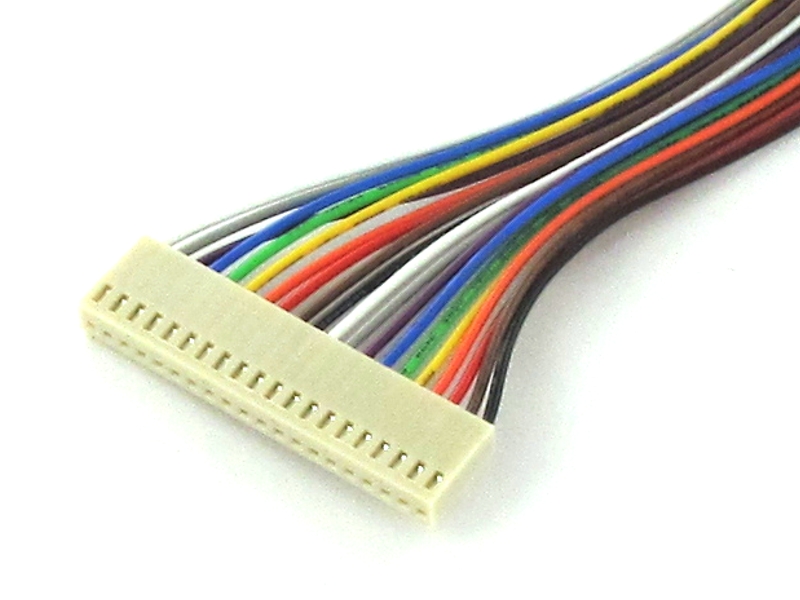

20polige Buchsenleiste 1-reihig RM: 2,54mm mit konfektionierten Litzenkabel Typischer Stecker als Buchse mit 300mm Kabel ideal für die Reparatur und Verbindung von Baugruppen aller Art  Steckverbinder RM:2,54mm  Kabellänge: 300mm  Internationale Farbkennung  Kabeltype AWG UL1007 24AWG = 0,2051qmm = 0,573mm  Anschluss konfektioniert mit 300mm Schaltlitze Anzahl Reihen 1 Steckverbinder Ausrichtung gerade Betriebsspannung = bis 250V AC or DC  Betriebsstrom (Nom.) = bis zu 3A je Kontakt  Spannungsfestigkeit bis zu 1.000Vac 1min  Betriebstemperatur -25 °C - 85 °C Farbe beige Material (Anschluss) Messing, verzinnt Material (Gehäuse) Nylon 66 Material (Steckbereich) Messing, verzinnt Rastermaß Pin-uz-Pin 2,54 mm Spannungsfestigkeit bis zu 1.000 Vac Leiterplatten bzw. Platinenverbinder für Stiftleisten mir RM2,54mm  passend zu jeder üblichen RM 2,54mm Stiftleiste ( Stiftleisten optional erhältlich ) unter suche Stiftleiste Isolationswiderstand (Min.) 1000 MOhm  Kontaktwiderstand (Max.) 20 mOhm  Brennbarkeitsklasse UL94 V-2 Weitere Details und Abmessungen siehe weitere Bilder  + Zusatzinformation + Dieses Anschlußkabel bzw. Buchsenleiste ist in folgenden Ausführungen erhältlich ( Siehe auch Register " Ähnliche Artikel " oder Bst Nr unter Suche eingeben.     Bst Nr 33-200-00300 =  2pol Buchsenleiste mit Anschlußkabel    Bst Nr 33-200-00400 =  3pol Buchsenleiste mit Anschlußkabel    Bst Nr 33-200-00320 =  4pol Buchsenleiste mit Anschlußkabel    Bst Nr 33-200-00330 =  5pol Buchsenleiste mit Anschlußkabel    Bst Nr 33-200-00340 =  6pol Buchsenleiste mit Anschlußkabel    Bst Nr 33-200-00350 =  8pol Buchsenleiste mit Anschlußkabel    Bst Nr 33-200-00360 = 10pol Buchsenleiste mit Anschlußkabel    Bst Nr 33-200-00370 = 20pol Buchsenleiste mit Anschlußkabel

20polige Buchsenleiste mittels Seitenschneider auch kürzbar. Ideal für Leiterplatten, Reparaturen usw.  Isolierkörper: Thermoplastic UL94V-0 SIL / SIP Leiste Buchsenleiste  Kontaktmaterial CuZn, verzinnt Feder: BeCu, vergoldet  passend für: Rundstift 0,40 bis 0,56mm oder Vierkantstift 0,25x0,45mm Nennstrom: bis 3,0A Nennspannung: 150V AC RMS 60V DC Durchschlagspannung (1min.): 1000VRMS Temperaturbereich: -55...125°C Löttemperatur (max.): 260°C (10s)

SIL Fassung 20pol Präzisionsbuchse - SIL / SIP Leiste  20polige Buchsenleiste mittels Seitenschneider auch kürzbar. Ideal für Leiterplatten, Reparaturen usw. RM 2,54mm vergoldet SIL / SIP Leiste Buchsenleiste SIL / SIP Präzisions Fassung  Präzisions Sockelleisten 2,54 mm Serie 006 20-polig einreihig Buchse Rastermaß: 2,54mm passend für: Rundstift 0,40 bis 0,56mm passend Vierkantstift 0,25 bis 0,45mm Durch abbrechen oder abschneiden konfigurierbar einreihige ultra low profile Sockelleiste Ein speziell entwickelter Kontakt mit Kontaktfedern ermöglicht eine Bauhöhe von nur 2,54 mm Material Kupferlegierung Kontaktfeder Berylium Kupfer Veredelung Kontakt Sn Veredelung Kontaktfeder Au vergoldet Nennstrom bis 3A Nennspannung bis 150V rms / V dc Temperatur Einsatzbereich: -55....+125°C Abmessungen siehe Zeichnung weitere Bilder Geeignet für Präzisionsstiftleisten, IC, DIP Schalter, Steckbare Display, Testprodukte, Epromer, Expermentierboards usw.

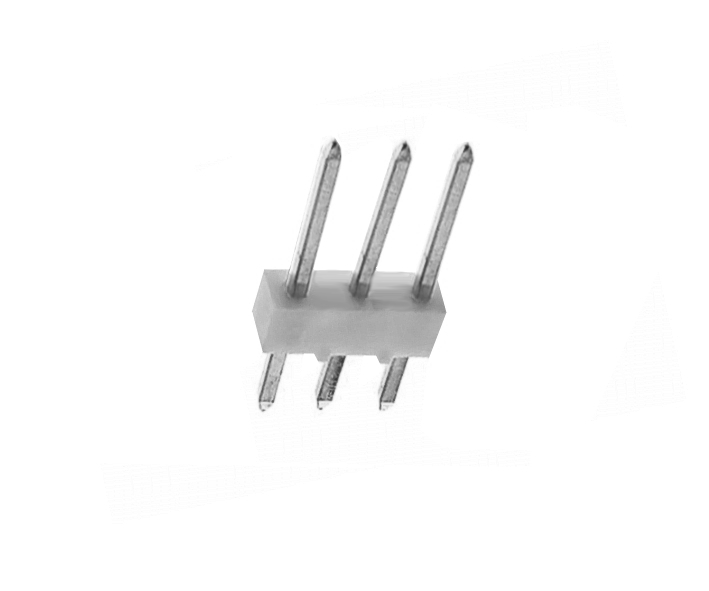

3pol Stiftleiste RM2,54 Stiftleiste Durchsteckmontage Board-to-Board etc. universel verwendbar  geeignet für Buchsenleisten mit selbem RM auch Jumper, Federstecker usw. vertikale Stiftleiste in SIL-Bauform mit 6.2mm Stifthöhe verzinnten Messingkontakten schwarzem UL94V-0 Gehäuse aus Polyamid (Nylon) 6T Rastermaß 2.54mm Stiftleisten sind ablängbar Stift = quadratisch Abmessungen / Zeichnung siehe auch weitere Bilder !  Stiftdurchmesser ( 0,635x0,635mm ) Stiftlängen: Oben: 6,2mm ( O )  / Unten: 3,0mm ( U )  Gesamtlänge: 11,8mm Kontaktbelastung: 3A Kontaktwiderstand max: 30mOhm Isolationswiderstand, min.: 1000MOhm Verpackungsgöße : lose je Stück erhältlich auch geringer Mengen lose

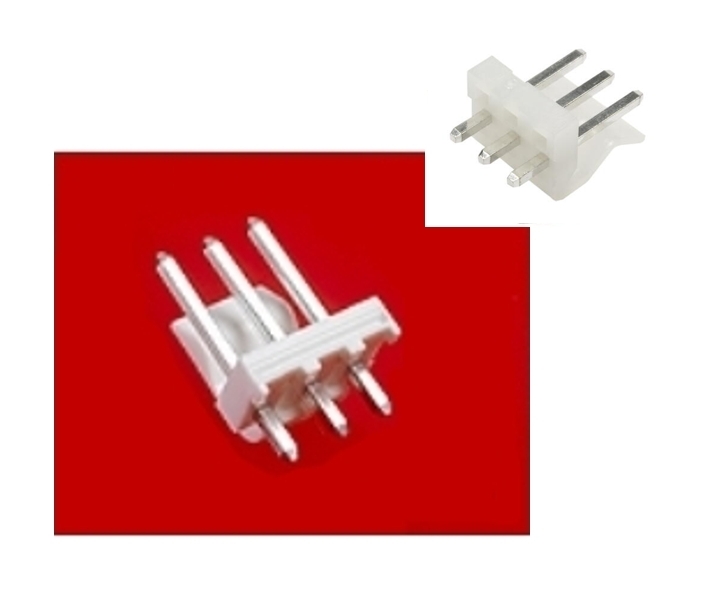

3pol Stiftleiste RM3.96 Kontaktleiste gerade RM3,96 kompatibel auch zu 26-60-4030 Rastermaß 3.96mm ( Pitch )  Current Rating 5A (Max 7A ) Voltage Rating Max 250VAC Contact Resistance Max 6mOhm Material (Anschluss) Messing, verzinnt Material (Gehäuse) Nylon 66 Material (Steckbereich) Messing, verzinnt Montage Leiterplattenmontage typisch  Housing Color Natural Abmessungen siehe auch Zeichnung weitere Bilder  Kontaktstifte Vierkantstift Abm: 1,0x1,0mm  Product Height ( H: 17,50mm / 14.73mm )  Product Length ( L: 12,6mm / 11.73mm )  Product Depth ( T:  9,6mm - 10.01mm ) Betriebstemperatur-25 °C - 85 °C

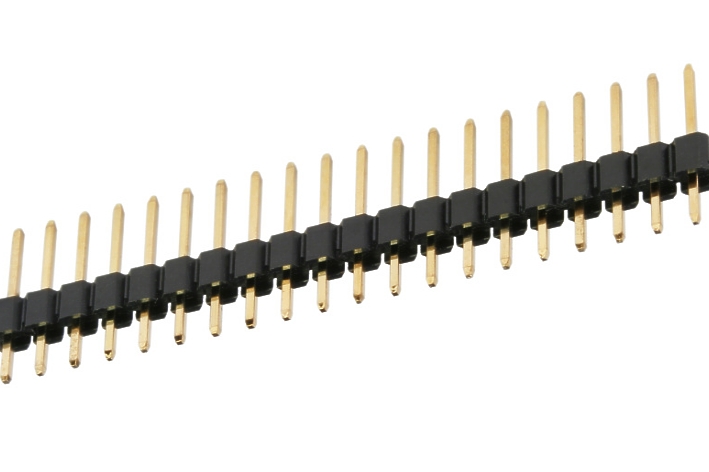

40pol Stiftleiste gerade vergoldet RM 2,54mm Stift = quadratisch  Stiftdurchmesser 0,635 x 0,635 Stiftlängen: 6,1mm oben / 3,0mm unten ( siehe auch Zeichnung weitere Bilder )  Stift = quadratisch / Stiftdurchmesser (0,635x0,635) Stiftlängen: 6,1mm oben / 3,0mm unten / Isol: 2,35mm Höhe-Anschlusspins Insgesamt 11,6 mm Anschluss Lötpins Anzahl Reihen 1 Ausrichtung = gerade Stiftleisten sind ablängbar Ja Betriebsstrom (Nom.) bis 3A je Kontakt Bestriebsspannung bis 250V AC DC Betriebstemperatur -40°C..... 105 °C Material (Isolation) PBT Material (Steckbereich) Kupferlegierung, vergoldet Montage Leiterplattenmontage Polzahl 40 / Rastermaß 2,54 mm Spannungsfestigkeit 1.000 Vac (1 min) Isolationswiderstand (Min.) 5000 MOhm Kontaktwiderstand (Max.) 20mOhm Verpackungsart Schüttware

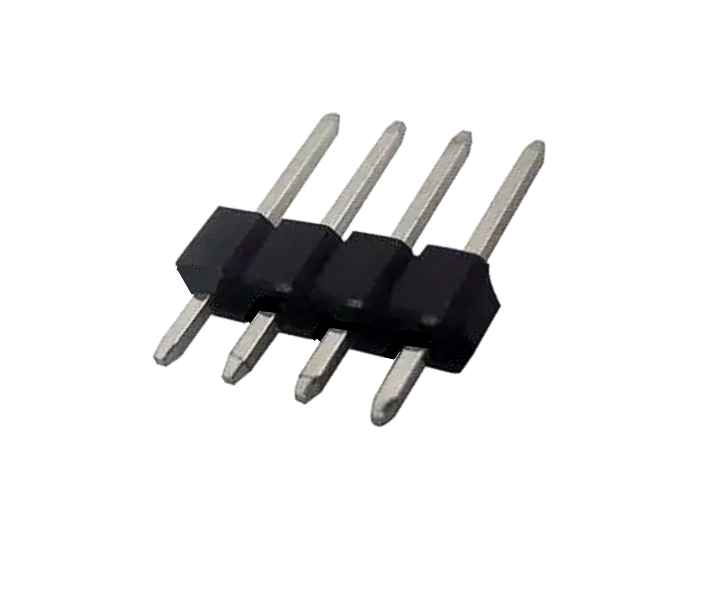

4pol Stiftleiste RM2,54 Stiftleiste Durchsteckmontage Board-to-Board etc. universel verwendbar  geeignet für Buchsenleisten mit selbem RM auch Jumper, Federstecker usw. vertikale Stiftleiste in SIL-Bauform mit 6.0mm Stifthöhe verzinnten Messingkontakten schwarzem UL94V-0 Gehäuse aus Polyamid (Nylon) 6T Rastermaß 2.54mm Stiftleisten sind ablängbar Stift = quadratisch Abmessungen / Zeichnung siehe auch weitere Bilder !  Stiftdurchmesser (0,635x0,635) Stiftlängen: 6,0mm oben / 3,0mm unten/ Bund 2,3mm Gesamtlänge: 11,3mm Kontaktbelastung: 3A Kontaktwiderstand max: 30mOhm Isolationswiderstand, min.: 1000MOhm Verpackungsgöße im Beutel zu 200-Stück

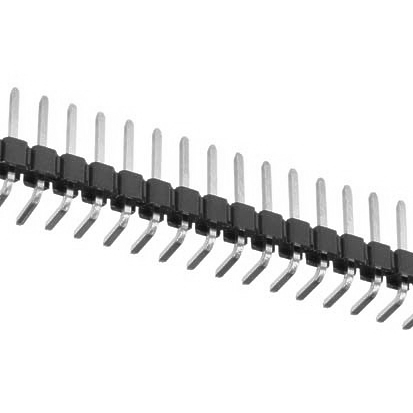

50pol Stiftleiste 90° gewinkelt verzinnt RM2,54mm  Stift = quadratisch / Stiftdurchmesser (0,635x0,635) 50pol Stiftleiste gewinkelt verzinnt Stift = quadratisch Stiftdurchmesser (0,635 x 0,635) Stiftlängen: 6,9mm ( Steckbereich = zur Steckerseite )  Siehe auch Zeichnung weitere Bilder  90° gewickelt nach unten = 4,8mm / Isolator bis Ende = Lötbereich 3,3mm Gesamtbreite mit Isolator = 127,0mm alle 50-Kontakte Kontaktmaterial (DIN17660): Cu-Legierung verzinnt Kontaktoberfläche: selektiv verzinnt RoHS: Ja bestätigt  Stiftleisten sind ablängbar / beliebig abbrechbar Nennstrom bis 3,0A je Kontakt  Nennspannung bis 250VAC/DC Temperaturbereich: -40...+105°C kurzzeitig (10s): +260°C Lötbarkeit: IEC 68-2-20 Tb

50pol Stiftleiste gerade vergoldet RM 2,54mm Stift = quadratisch  Stiftdurchmesser 0,635 x 0,635 Stiftlängen: 6,8mm oben / 3,3mm unten ( siehe auch Zichnung weitere Bilder )  Stift = quadratisch / Stiftdurchmesser (0,635x0,635) Stiftlängen: 6,1mm oben / 3,0mm unten / Isol: 2,5mm Länge Anschlusspins Geamt 11,6 mm Anschluss Lötpins Anzahl Reihen 1 Ausrichtung = gerade Betriebsstrom (Nom.) 3A je Kontakt Bestriebsspannung bis 250V AC DC Betriebstemperatur -40°C..... 105 °C Material (Isolation) PBT Material (Steckbereich) Kupferlegierung, vergoldet Montage Leiterplattenmontage Polzahl 40 / Rastermaß 2,54 mm Spannungsfestigkeit 1.000 Vac (1 min) Isolationswiderstand (Min.) 5000 MOhm Kontaktwiderstand (Max.) 20mOhm Verpackungsart Schüttware

50polige Stiftleiste 1-reihig RM 2,54mm  Stift = quadratisch / Stiftdurchmesser ( 0,635x0,635mm ) Stiftlängen: 6,9mm oben / 3,3mm unten / Isol: 2,5mm Länge Anschlusspins Gesamt 12,6mm Anschluss Lötpins Anzahl Reihen 1 Ausrichtung = gerade Betriebsstrom (Nom.) 3A je Kontakt Bestriebsspannung bis 250V rms AC DC ( Nennspannung ) Betriebstemperatur -40°C..... 105 °C Hochtemp. Thermoplast UL94V-0 Material (Isolation) PBT Material (Steckbereich) Kupferlegierung, verzinnt Montage Leiterplattenmontage Rastermaß 2,54 mm RoHS bestätigt Ja Durchschlagspannung (1Min.): 500V rms Isolationswiderstand (Min.) 1000 MOhm Kontaktwiderstand (Max.) 30mOhm Verpackungsart Schüttware

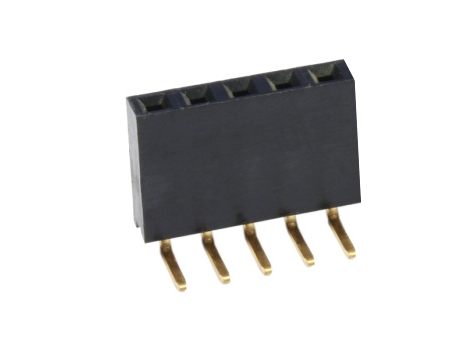

5polige Buchsenleiste 1-reihig vergoldet  RM 2,54mm gewinkelt   Montage Leiterplattenmontage oder zum anlöten mit Litzen dann für Baugruppen, Reparaturen, Experimente, Versuche usw.   Polzahl: 5 Kontakte vergoldet / RM: 2,54mm  Buchsenleiste 1 x 5 polig gewinkelt  Auch geeignet für Vierkantstifte 0,635x0,635mm Passende Stiftleisten optional am besten unter Suche Stiftleisten eingeben  Höhe 5 mm Rastermaß 2,54 mm in Flash vergoldeter Ausführung schwarzer Isolierkörper Anschluss Lötpins Lötpins  Azahl Reihen = 1  Betriebsstrom (Nom.) bis 3A je Kontakt  Betriebsspannung bis 250V ms AXC / DC  Spannungsfestigkeit bis 500 Vac (1 min) Isolationswiderstand (Min.) 1000 Mohm  Kontaktwiderstand (Max.) 20mOhm  Löttemperatur = 260 °C für 10s  Isolierkörper: Thermoplast,UL94V-0  Brennbarkeitsklasse UL94V-0

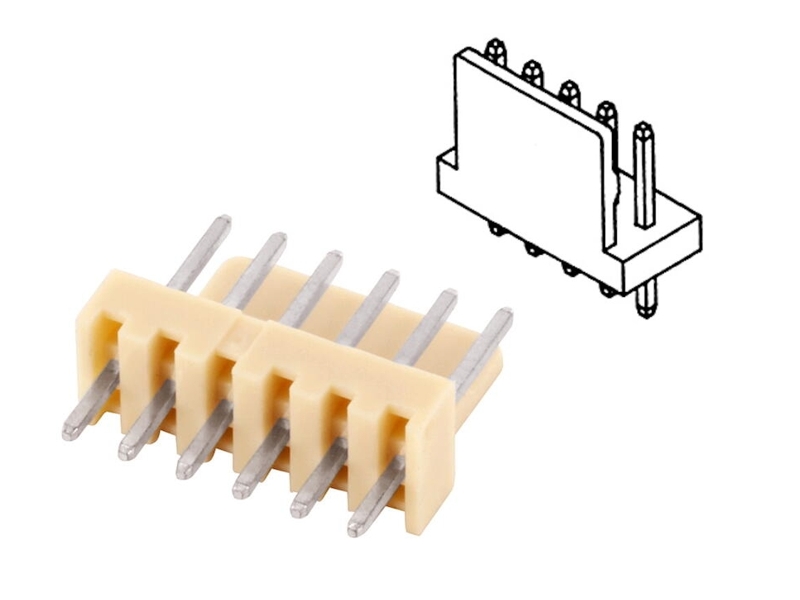

6pol Stiftleiste mit Steckerführung RM2,54  Stiftleiste Durchsteckmontage / Universel verwendbar  Board-to-Wire Steckverbinder. Mit Hilfe der Board-to-Wire Steckverbinder aus unserem Sortiment lassen sich Verbindungen zwischen Leiterplatten und Anschlusskabeln unterschiedlicher Art herstellen vertikale Stiftleiste  Einsatz typisch: Platinenverbinder, Steuerplatinen, Ersatzteil, Kabel-Platine ... usw. Technische Daten: Stiftleiste 1-reihig verzinnten Messingkontakten Anschluss: Lötpins Vierkantstifte 0,64x0,64mm Anzahl Reihen: 1 Art: Stiftleiste Ausrichtung: gerade Betriebsspannung bis max 250V Betriebsstrom (Nom.) bis max 2,5A je Kontakt Betriebstemperatur-25 °C - 85 °C Farbe: Beige Material (Anschluss) Kupferlegierung, verzinnt Material (Gehäuse) Nylon 66 Material (Steckbereich) Messing, verzinnt Montage Leiterplattenmontage Rastermaß 2,54 mm Spannungsfestigkeit 1.000Vac Isolationswiderstand (Min.) 1000-MOhm Kontaktwiderstand (Max.) 10mOhm Brennbarkeitsklasse UL94V-2 Abmessungen: Oben: 7,7mm / Unten: 3,3mm / Bundsteg: 3,3mm Gesamthöhe: 14,7mm / Breite: 15,4mm Abmessungen usw. siehe auch Zeichnung weitere Bilder und Datenblatt Optional passendes Anschlußkabel mit 6pol Verbinder = Bst Nr 33-200-00340 ( siehe auch im Zubehör-Register )

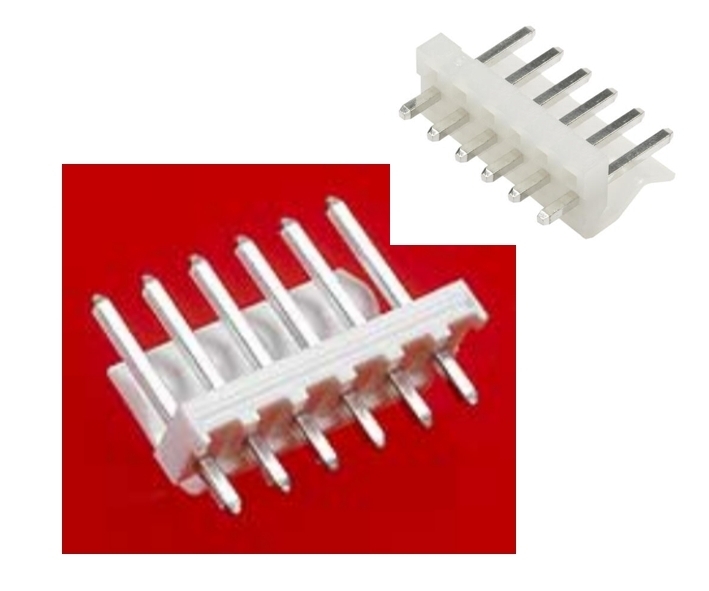

6pol Stiftleiste RM3.96 Kontaktleiste gerade RM3,96 kompatibel auch zu 26-60-4060 Rastermaß 3.96mm ( Pitch )  Current Rating 5A (Max 7A ) Voltage Rating Max 250VAC Contact Resistance Max 6mOhm Material (Anschluss) Messing, verzinnt Material (Gehäuse) Nylon 66 Material (Steckbereich) Messing, verzinnt Montage Leiterplattenmontage typisch  Housing Color Natural Abmessungen siehe auch Zeichnung weitere Bilder  Kontaktstifte Vierkantstift Abm: 1,0x1,0mm  Stiftlängen: 10,6-11,8mm oben / 3,7-4,1mm unten / Isol: 3,2-3,35mm Höhe-Anschlusspins Insgesamt 17,5-18,2mm Betriebstemperatur-25 °C - 85 °C

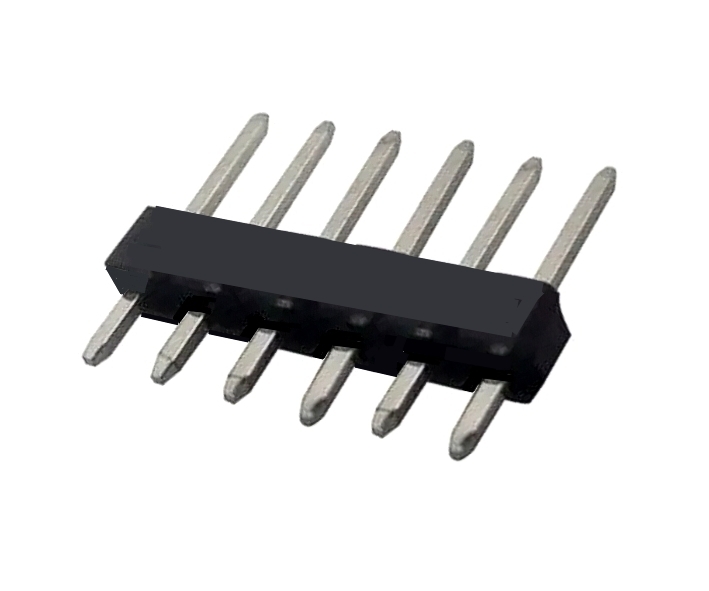

6polige Stiftleiste Durchsteckmontage  geeignet für Buchsenleisten, Jumper, Federstecker usw. vertikale Stiftleiste in SIL-Bauform Einsatz typisch: Platine-Platine, Kabel-Platine ... Jumper usw. Technische Daten: Stiftleiste 1-reihig verzinnten Messingkontakten Flammability UL94V-0 Ja Farbe: Bund / Steg = Schwrz PA Polyamide Nylon Rastermaß 2.54mm Stiftleisten sind ablängbar Stift = quadratisch Stiftdurchmesser (0,635x0,635) Stiftlängen: 7,5mm oben / 3,6mm unten/ Bund 3,3mm Gesamtlänge: 14,7mm Gesamtbreite: 14,7mm Kontaktbelastung: 3A je Kontakt Spannungseinsatz max 250V Kontaktwiderstand max: 30mOhm Isolationswiderstand, min.: 1000MOhm

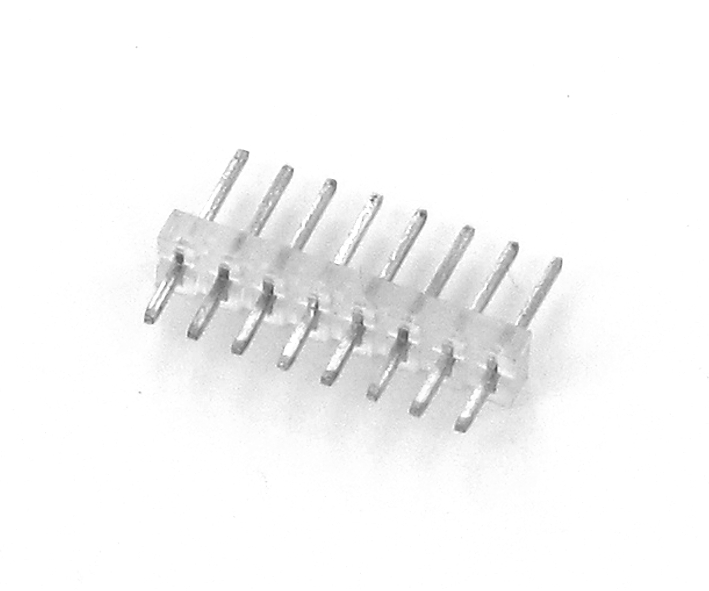

8pol Stiftleiste verzinnt Stiftleiste Durchsteckmontage geeignet für Buchsenleisten, Jumper, Federstecker usw. vertikale Stiftleiste in SIL-Bauform Einsatz typisch: Platine-Platine, Kabel-Platine ... Jumper usw. Technische Daten: Stiftleiste 1-reihig verzinnten Messingkontakten Flammability UL94V-0 Ja Farbe: Bund / steg: klar ( natural ) PA Polyamide Nylon Rastermaß 2.54mm Stiftleisten sind ablängbar Stift = quadratisch Stiftdurchmesser (0,635x0,635) Stiftlängen: 6,7mm oben / 4,0mm unten/ Bund 2,2mm Gesamtlänge: 12,8mm Gesamtbreite: 20,0mm Kontaktbelastung: 3A je Kontakt Spannungseinsatz max 250V Kontaktwiderstand max: 30mOhm Isolationswiderstand, min.: 1000MOhm

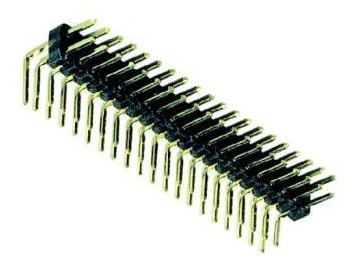

2-reihige Stiftleiste 72polig 2x36pol gewinkelt vergoldet RM 2,54mm 72x Vierkantstift = quadratisch Stiftdurchmesser (0,635 x 0,635) 2-reihige Stiftleiste 72polig 2x36pol gewinkelt vergoldet RM 2,54mm Anschluss Lötpin Bauform: 2-reihig Stiftleiste Ausrichtung: abgewinkelt 90grad Betriebstemperatur -40°C..... -105 °C Material (Steckbereich) Kupferlegierung, vergoldet Material (Isolation) Nylon 6T Montage/Anwendung typisch : Platinen- bzw. Leiterplattenmontage Abmessung siehe auch Zeichnung weitere Bilder: Stifte = quadratisch Stiftdurchmesser (0,635 x 0,635) Steckbereich: 6,0mm / Lötbereich: 3,3mm Isolator bis Ende Pin 90° gewickelt nach unten = 7,2mm oberste Reihe Gesamtbreite: 91,4mm Rastermaß: RM 2,54mm Kontaktdaten: Betriebsstrom (Nom.) bis 3A je Kontakt Spannungsfestigkeit typisch bis 250V Durchschlagspannung (1Min.): 500Vrms Isolationswiderstand (Min.) 1000MOhm Kontaktwiderstand (Max.) 20mOhm Brennbarkeitsklasse UL94V-0 Lötverfahren: Handverlöten oder auch Wellenlöten Lötbarkeit: IEC 68-2-20 Tb kurzzeitig (10s): +260°C Verpackungsart: Lose = Schüttware

7pol Stiftleiste RM2,54  Molex MX-22-03-2071 Stiftleiste Durchsteckmontage Board-to-Board etc. universel verwendbar  geeignet für Buchsenleisten, Jumper, Federstecker usw. vertikale Stiftleiste in SIL-Bauform  Einsatz typisch: Platine-Platine, Kabel-Platine ... Jumper usw. Technische Daten: Stiftleiste 1-reihig verzinnten Messingkontakten Flammability UL94V-0 Ja Farbe: Bund / Steg = Weiss ( Natural White) PA Polyamide Nylon Rastermaß 2.54mm Stiftleisten sind ablängbar Stift = quadratisch Stiftdurchmesser (0,635x0,635) Stiftlängen: 7,5mm oben / 4,0mm unten/ Bund 3,3mm Gesamtlänge: 14,7mm Gesamtbreite: 17,4mm Kontaktbelastung: 4A je Kontakt Spannungseinsatz max 250V Kontaktwiderstand max: 30mOhm Isolationswiderstand, min.: 1000MOhm Zulassungen: UL (E29179) und CSA (LR 19980) Abmessungen usw. siehe auch Zeichnung weitere Bilder und Datenblatt

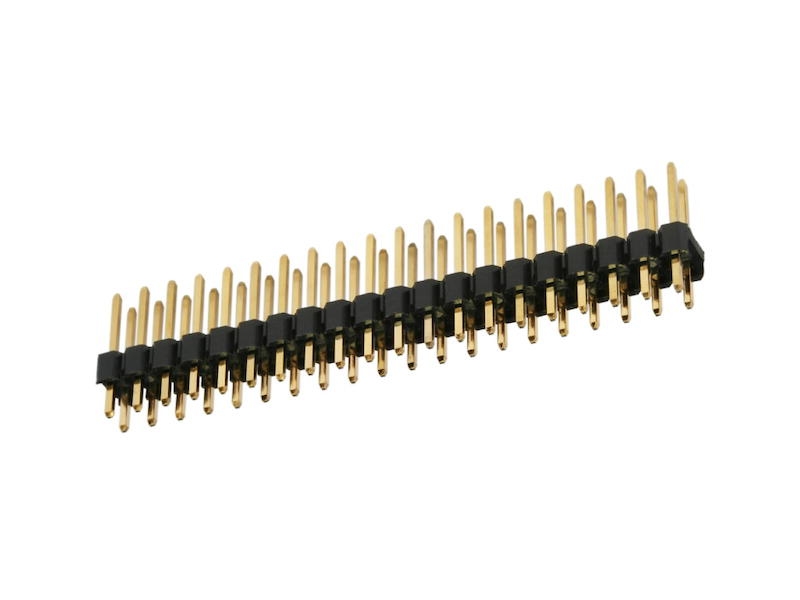

80pol Stiftleiste 2-reihig 2x40polig gerade für den Einbau in Platinen aller Art . Anschluss Lötpin Bauform: 2-reihig Stiftleiste gerade  Ausrichtung: gerade Betriebstemperatur -40°C..... -105 °C Material (Steckbereich) Kupferlegierung, vergoldet Material (Isolation) Nylon 6T Montage/Anwendung typisch : Platinen- bzw. Leiterplattenmontage Abmessung siehe auch Zeichnung weitere Bilder: Stifte = quadratisch Stiftdurchmesser (0,635 x 0,635) Steckbereich: 6,1mm / Lötbereich: 3,3mm Isolator bis Ende Pin Gesamtbreite: 101,5mm Rastermaß: RM 2,54mm Kontaktdaten: Betriebsstrom (Nom.) bis 3A je Kontakt Spannungsfestigkeit typisch bis 250V Durchschlagspannung (1Min.): 500Vrms Isolationswiderstand (Min.) 1000MOhm Kontaktwiderstand (Max.) 20mOhm Brennbarkeitsklasse UL94V-0 Lötverfahren: Handverlöten oder auch Wellenlöten Lötbarkeit: IEC 68-2-20 Tb kurzzeitig (10s): +260°C Verpackungsart: Lose = Schüttware

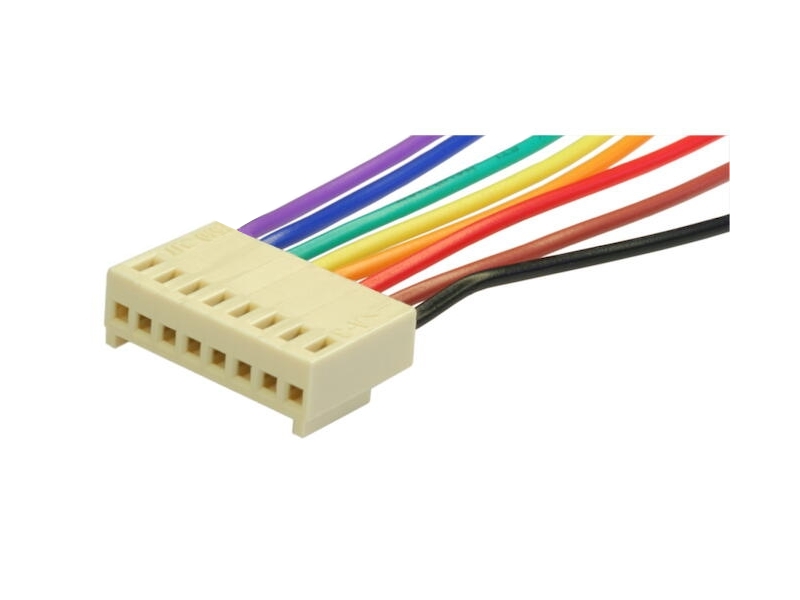

8polige Buchsenleiste 1-reihig RM: 2,54mm mit konfektionierten Litzenkabel Typischer Stecker als Buchse mit 300mm Kabel ideal für die Reparatur und Verbindung von Baugruppen aller Art  Steckverbinder RM:2,54mm  Kabellänge: 300mm  Internationale Farbkennung  Kabeltype AWG UL1007 24AWG = 0,2051qmm = 0,573mm  Anschluss konfektioniert mit 300mm Schaltlitze Anzahl Reihen 1 Steckverbinder Ausrichtung gerade Betriebsspannung = bis 250V AC or DC  Betriebsstrom (Nom.) = bis zu 3A je Kontakt  Spannungsfestigkeit bis zu 1.000Vac 1min  Betriebstemperatur -25 °C - 85 °C Farbe beige Material (Anschluss) Messing, verzinnt Material (Gehäuse) Nylon 66 Material (Steckbereich) Messing, verzinnt Rastermaß Pin-uz-Pin 2,54 mm Spannungsfestigkeit bis zu 1.000 Vac Leiterplatten bzw. Platinenverbinder für Stiftleisten mir RM2,54mm  passend zu jeder üblichen RM 2,54mm Stiftleiste ( Stiftleisten optional erhältlich ) unter suche Stiftleiste Isolationswiderstand (Min.) 1000 MOhm  Kontaktwiderstand (Max.) 20 mOhm  Brennbarkeitsklasse UL94 V-2 Weitere Details und Abmessungen siehe weitere Bilder  + Zusatzinformation + Dieses Anschlußkabel bzw. Buchsenleiste ist in folgenden Ausführungen erhältlich ( Siehe auch Register " Ähnliche Artikel " oder Bst Nr unter Suche eingeben.     Bst Nr 33-200-00300 =  2pol Buchsenleiste mit Anschlußkabel    Bst Nr 33-200-00400 =  3pol Buchsenleiste mit Anschlußkabel    Bst Nr 33-200-00320 =  4pol Buchsenleiste mit Anschlußkabel    Bst Nr 33-200-00330 =  5pol Buchsenleiste mit Anschlußkabel    Bst Nr 33-200-00340 =  6pol Buchsenleiste mit Anschlußkabel    Bst Nr 33-200-00350 =  8pol Buchsenleiste mit Anschlußkabel    Bst Nr 33-200-00360 = 10pol Buchsenleiste mit Anschlußkabel    Bst Nr 33-200-00370 = 20pol Buchsenleiste mit Anschlußkabel

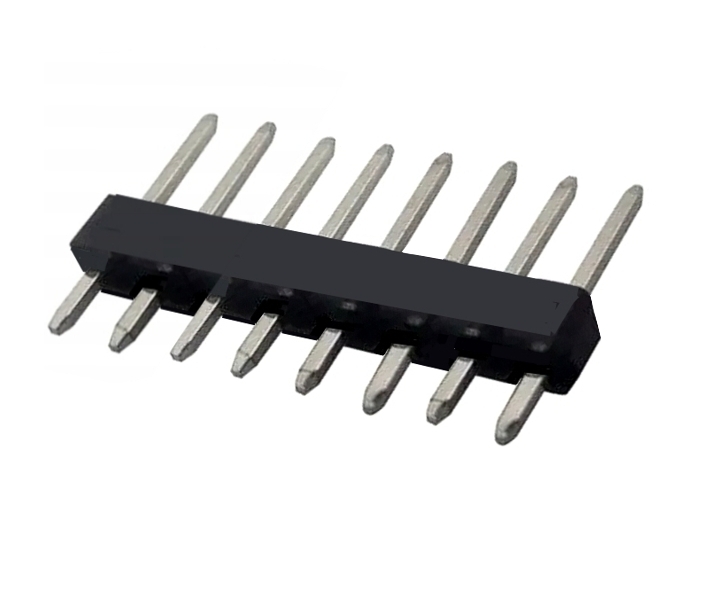

8pol Stiftleiste verzinnt  Stiftleiste Durchsteckmontage geeignet für Buchsenleisten, Jumper, Federstecker usw. vertikale Stiftleiste in SIL-Bauform Einsatz typisch: Platine-Platine, Kabel-Platine ... Jumper usw. Technische Daten: Stiftleiste 1-reihig verzinnten Messingkontakten Flammability UL94V-0 Ja Farbe: Bund / steg: Schwarz PA Polyamide Nylon Rastermaß 2.54mm Stiftleisten sind ablängbar Stift = quadratisch Stiftdurchmesser (0,635x0,635) Stiftlängen: 7,7mm oben / 3,4mm unten/ Bund 3,4mm Gesamtlhöhe: 14,5mm Gesamtbreite: 19,9mm Kontaktbelastung: 3A je Kontakt Spannungseinsatz max 250V Kontaktwiderstand max: 30mOhm Isolationswiderstand, min.: 1000MOhm
