10polige Wannenstecker gerade Rastermaß 2,54 mm Zweireihig mit geraden Einlötstiften Anschluss Lötpins Art Messerleiste Ausführung ohne Verriegelung Ausrichtung gerade Betriebsstrom (Nom.) 3A max  Betriebstemperatur -40 °C - 105 °C Farbe schwarz Lebensdauer in Steckzyklen= 500 Löttemperatur= 190 °C für 5 s Material (Anschluss) Messing, vergoldet Material (Gehäuse) PBT Material (Steckbereich) Messing, vergoldet Montage Leiterplattenmontage DIN41651 Polzahl 10 Rastermaß 2,54mm Spannungsfestigkeit 500Vac Isolationswiderstand (Min.) 5000 MOhm Kontaktwiderstand (Max.) 20mOHm Brennbarkeitsklasse UL94V-0 Lötverfahren Wellenlöten und oder handisch Verpackungsart lose oder bei Stückzahlen in Kunststoffschale

14polige Wannenstecker gerade Rastermaß 2,54 mm Zweireihig mit geraden Einlötstiften Anschluss Lötpins Art Messerleiste Ausführung ohne Verriegelung Ausrichtung gerade Betriebsstrom (Nom.) 3A max  Betriebstemperatur -40 °C - 105 °C Farbe schwarz Lebensdauer in Steckzyklen= 500 Material (Anschluss) Messing, vergoldet Material (Gehäuse) PBT Material (Steckbereich) Messing, vergoldet Montage Leiterplattenmontage DIN41651 Polzahl 14 = 2x7polig  Rastermaß 2,54mm Spannungsfestigkeit 500Vac Isolationswiderstand (Min.) 5000 MOhm Kontaktwiderstand (Max.) 20mOHm Brennbarkeitsklasse UL94V-0 Löttemperatur= 190 °C für 5 s Lötverfahren Wellenlöten und oder handisch Verpackungsart lose oder bei Stückzahlen dann in Kunststoffschale

16polige Wannenstecker gerade Rastermaß 2,54 mm Zweireihig mit geraden Einlötstiften Anschluss Lötpins Art Messerleiste Ausführung ohne Verriegelung Ausrichtung gerade Betriebsstrom (Nom.) 3A max  Betriebstemperatur -40 °C - 105 °C Farbe schwarz Lebensdauer in Steckzyklen= 500 Löttemperatur= 190 °C für 5 s Material (Anschluss) Messing, vergoldet Material (Gehäuse) PBT Material (Steckbereich) Messing, vergoldet Montage Leiterplattenmontage DIN41651 Polzahl 16 Rastermaß 2,54mm Spannungsfestigkeit 500Vac Isolationswiderstand (Min.) 5000 MOhm Kontaktwiderstand (Max.) 20mOHm Brennbarkeitsklasse UL94V-0 Lötverfahren Wellenlöten und oder handisch Verpackungsart lose oder bei Stückzahlen in Kunststoffschale

Top Industriequalität vergoldet Breite: 31,8mm / T:7,3mm / H:13,5mm 2 Befestigungsbohrungen Kontakte vergoldet 16-polig zweireihig 2x 8-polig 2-reihig ** abverkauftes Ersatzteil, solange Vorrat reicht!

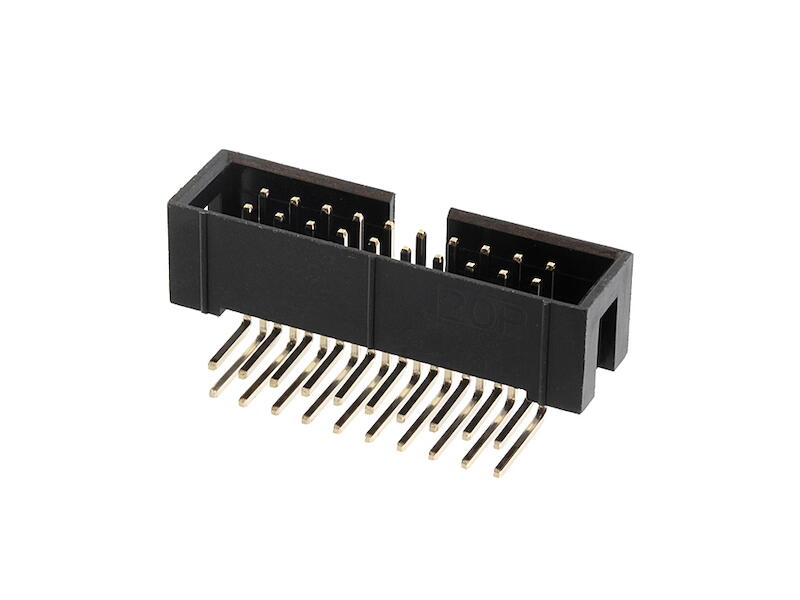

20polige Wannenstecker gewinkelt Rastermaß 2,54 mm Zweireihig mit 90grad gewinkelten Einlötstiften Wannen-Stiftleisten abgewinkelt RM2,54 vergoldet Anschluss Lötpins Art Messerleiste DIN41651 Ausführung ohne Verriegelung Ausrichtun 90° gabgewinkelt Betriebsstrom (Nom.) 3A Betriebstemperatur -40°C ... +105 °C Farbe der wanne: Weiss oder Schwarz Material (Gehäuse) PA46 Material (Steckbereich) Messing, vergoldet Montage Leiterplattenmontage Polzahl 20polig ( 2x 10pol ) Rastermaß 2,54mm Spannungsfestigkeit 500Vac Isolationswiderstand (Min.) 1000MOhm Kontaktwiderstand (Max.) 20mOhm Brennbarkeitsklasse UL94V-0 Lötverfahren: Handlöten oder Wellenlöten Verpackungsart: Kleinmengen Lose, größere Mngen in Kunststoffschale Rohs bestätigt Abmessungen: B: Wanne: 32,0mm / H: 8,8mm / T: 8,8mm / Gesamttiefe 13,8mm Wanne mit Stiftreihe Weitere Abmessungen siehe Zeichnung weitere Bilder

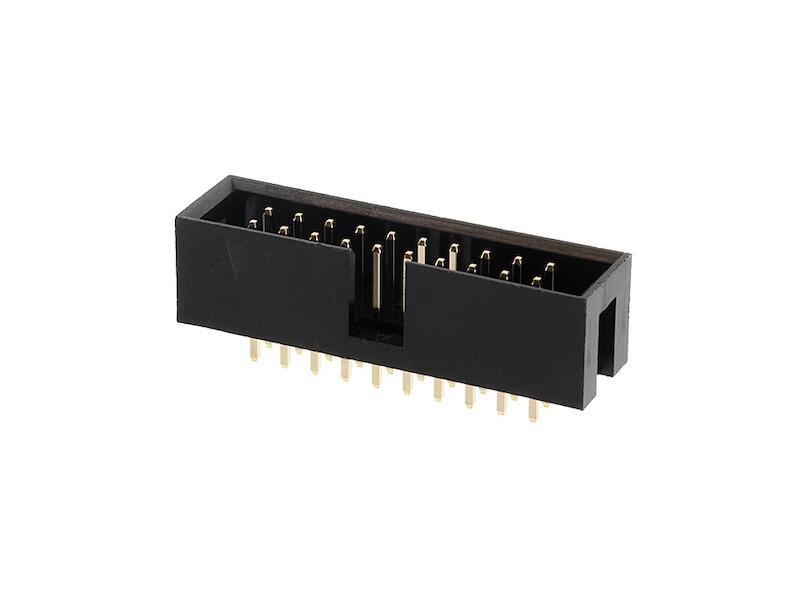

20poliger Wannenstecker gerade Rastermaß 2,54 mm Zweireihig mit geraden Einlötstiften Wannen-Stiftleisten RM2,54 vergoldet Anschluss Lötpins Art Messerleiste Ausführun gohne Verriegelung Ausrichtung gerade Betriebsstrom (Nom.) 3A Betriebstemperatur -40 °C - 105 °C Farbe schwarz oder grau  Lebensdauer in Steckzyklen= 500 Material (Anschluss) Messing, vergoldet Material (Gehäuse) PBT Material (Steckbereich) Messing, vergoldet Montage Leiterplattenmontage Polzahl 20polig ( da zweireihig = 2x 10pol ) Rastermaß 2,54mm Spannungsfestigkeit 500Vac Isolationswiderstand (Min.) 5000 MOhm Kontaktwiderstand (Max.) 20mOHm Brennbarkeitsklasse UL94V-0 Lötverfahren Handlöten oder Wellenlöten Löttemperatur= 190 °C für 5 s Verpackungsart lose oder größere Stückzahl dann in Kunststoffschale

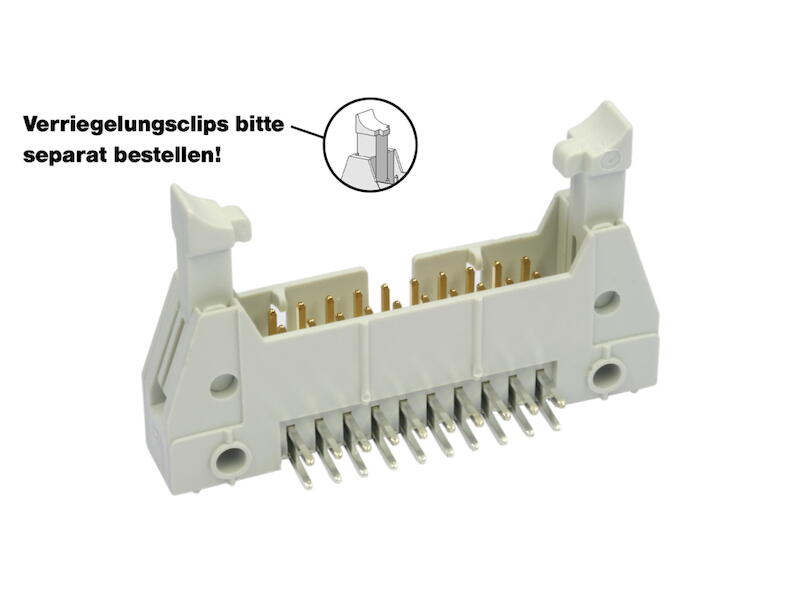

26polige Wannenstecker gewinkelt Rastermaß 2,54 mm Zweireihig mit 90-Grad geeinkelten Einlötstiften Wannenstecker    Anschluss Lötpins Art Messerleiste 90grad gewinkelt Ausführung: verriegelbar ja mit optionalen Veriegelungsclips = Bst Nr Ausrichtung: abgewinkelt Betriebsstrom (Nom.) 1A Betriebstemperatur -25 °C - 100 °C Farbe: Grau Material (Gehäuse) PBT GF Material (Steckbereich) Kupferlegierung, vergoldet Montageart: Leiterplattenmontage Polzahl 26polig ( da 2-reihig = 2x 13pol ) Rastermaß: 2,54mm Spannungsfestigkeit 1.000Vac (1 min) Isolationswiderstand (Min.) 5000 MOhm Kontaktwiderstand (Max.) 20mOhm Brennbarkeitsklasse UL94 V-0 Lebensdauer in Steckzyklen (Min.) 50 Abmessungen siehe auch ewitere Bilder = Zeichnung A = 30,48 mm / B = 52,48 mm Pinlänge 2,65mm Zollnummer 85366990 / Ursprungsland Irland Löttemperatur= 190 °C für 5 s Lötverfahren Handlöten oder Wellenlöten Verpackungsart lose

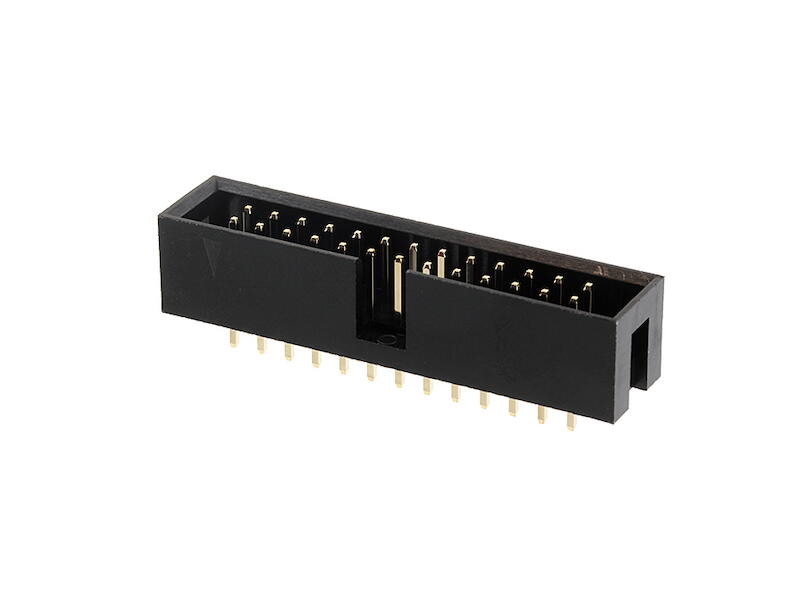

26polige Wannenstecker gerade Rastermaß 2,54 mm Zweireihig mit geraden Einlötstiften Anschluss Lötpins Art Messerleiste Ausführung ohne Verriegelung Ausrichtung gerade Betriebsstrom (Nom.) 3A max  Betriebstemperatur -40 °C - 105 °C Farbe schwarz oder weiss Lebensdauer in Steckzyklen = 500 Material (Anschluss) Messing, vergoldet Material (Gehäuse) PBT Material ( Steckbereich ) Messing, vergoldet Montage Leiterplattenmontage DIN41651 Polzahl 26pol = 2x 13pol da zweireihig Rastermaß 2,54mm Spannungsfestigkeit 500Vac Isolationswiderstand (Min.) 5000 MOhm Kontaktwiderstand (Max.) 20mOHm Brennbarkeitsklasse UL94V-0 Löttemperatur= 190 °C für 5 s Lötverfahren Handlöten oder Wellenlöten  Verpackungsart lose oder bei Stückzahlen in Kunststoffschale

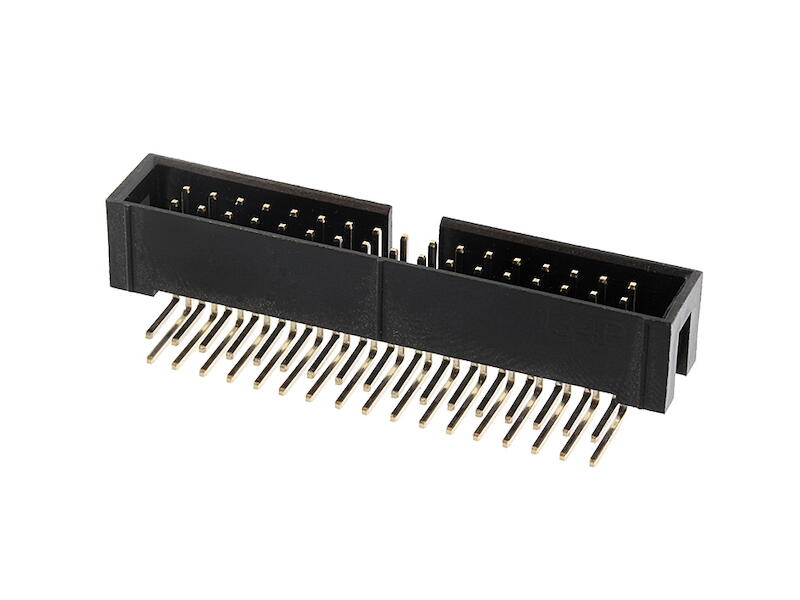

34polige Wannenstecker gewinkelt Rastermaß 2,54 mm Zweireihig mit 90grad gewinkelten Einlötstiften Wannen-Stiftleisten abgewinkelt RM2,54 vergoldet Anschluss Lötpins Art Messerleiste DIN41651 Ausführung ohne Verriegelung Ausrichtun 90° gabgewinkelt Betriebsstrom (Nom.) 3A Betriebstemperatur -40°C ... +85 °C Farbe der wanne: Weiss oder Schwarz Material (Gehäuse) PA46 Material (Steckbereich) Messing, vergoldet Montage Leiterplattenmontage Polzahl 34polig ( 2x 17pol ) Rastermaß 2,54mm Spannungsfestigkeit 500Vac Isolationswiderstand (Min.) 1000MOhm Kontaktwiderstand (Max.) 20mOhm Brennbarkeitsklasse UL94V-0 Lötverfahren: Handlöten oder Wellenlöten Verpackungsart: Kleinmengen lose, größere Mngen in Kunststoffschale Rohs bestätigt Abmessungen: B: Wanne: 50,8mm / H: 8,8mm mit stg 9,0mm / T: 8,8mm / Gesamttiefe 12,2mm Wanne mit letzter Stiftreihe  Weitere Abmessungen siehe Zeichnung weitere Bilder

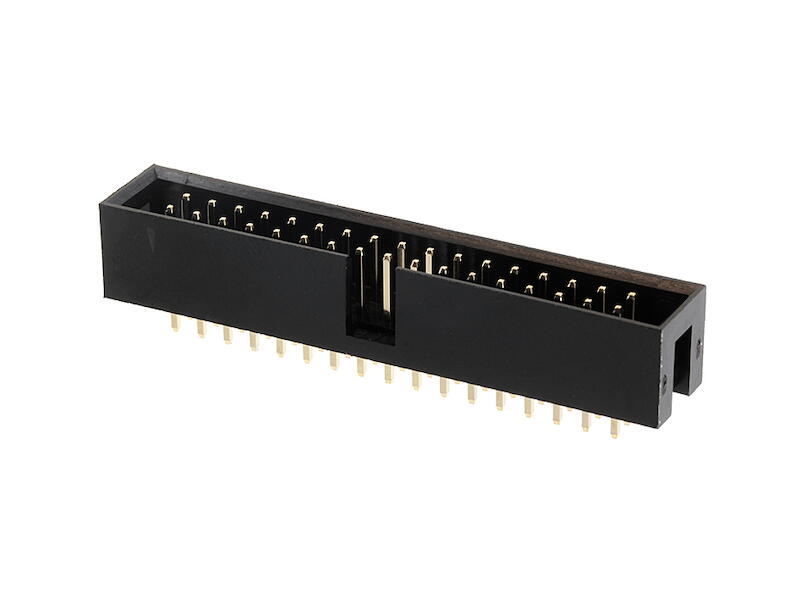

34polige Wannenstecker gerade Rastermaß 2,54 mm Zweireihig mit geraden Einlötstiften Wannen-Stiftleisten RM2,54 vergoldet Anschluss Lötpins Art Messerleiste Ausführun gohne Verriegelung Ausrichtung gerade Betriebsstrom (Nom.) 3A Betriebstemperatur -40 °C - 105 °C Farbe schwarz oder grau  Lebensdauer in Steckzyklen= 500 Material (Anschluss) Messing, vergoldet Material (Gehäuse) PBT Material (Steckbereich) Messing, vergoldet Montage Leiterplattenmontage Polzahl 34polig ( da zweireihig = 2x 17pol ) Rastermaß 2,54mm Spannungsfestigkeit 500Vac Isolationswiderstand (Min.) 5000 MOhm Kontaktwiderstand (Max.) 20mOHm Brennbarkeitsklasse UL94V-0 Lötverfahren Handlöten oder Wellenlöten Löttemperatur= 190 °C für 5 s Verpackungsart lose oder größere Stückzahl dann in Kunststoffschale

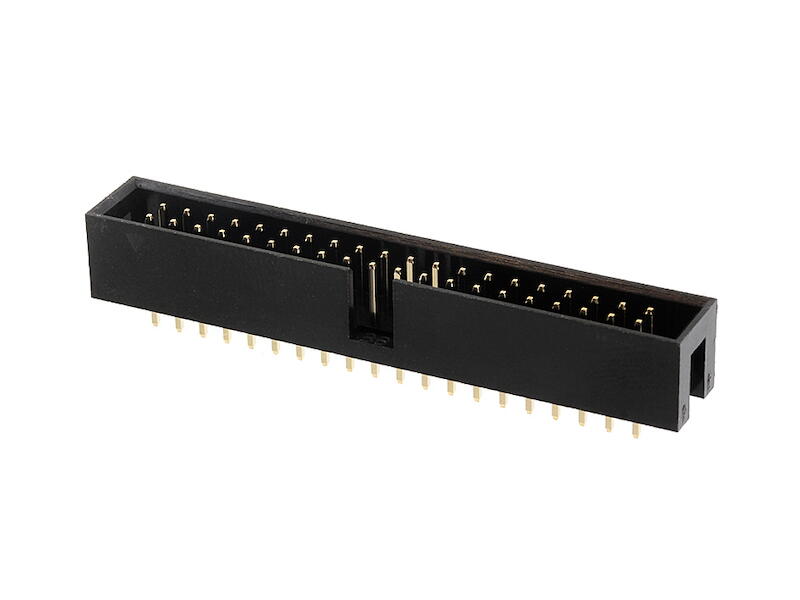

40polige Wannenstecker gerade Rastermaß 2,54 mm Zweireihig mit geraden Einlötstiften Anschluss Lötpins Art Messerleiste Ausführung ohne Verriegelung Ausrichtung gerade Betriebsstrom (Nom.) 3A max  Betriebstemperatur -40 °C - 105 °C Farbe schwarz Lebensdauer in Steckzyklen= 500 Material (Anschluss) Messing, vergoldet Material (Gehäuse) PBT Material (Steckbereich) Messing, vergoldet Montage Leiterplattenmontage DIN41651 Polzahl 40pol = 2x 20pol da zweireihig Rastermaß 2,54mm Spannungsfestigkeit 500Vac Isolationswiderstand (Min.) 5000 MOhm Kontaktwiderstand (Max.) 20mOHm Brennbarkeitsklasse UL94V-0 Löttemperatur= 190 °C für 5 s Lötverfahren Handlöten oder Wellenlöten  Verpackungsart lose oder bei Stückzahlen in Kunststoffschale

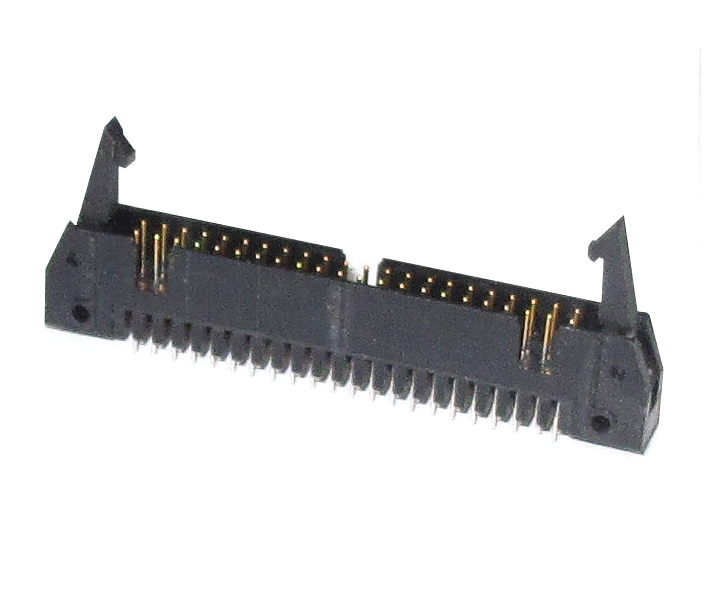

44polige Wannenstecker gerade Rastermaß 2,54 mm Zweireihig mit geraden Einlötstiften Anschluss Lötpins Art Messerleiste Anschluss Lötpins Art Messerleiste Wire-to-Board Ausführung mit langem Verriegelung Arretierung für Stecker Ja Ausrichtun gerade DIN41651 Betriebsstrom (Nom.) 3A Betriebstemperatur -40 °C - 105 °C Farbe schwarz Lebensdauer in Steckzyklen= 500 Material (Anschluss) Messing, vergoldet Material (Gehäuse) PBT Material (Steckbereich) Messing, vergoldet Montage Leiterplattenmontage Polzahl 44pol ( 2x 22pol ) Rastermaß 2,54mm Spannungsfestigkeit 500Vac Isolationswiderstand (Min.) 5000 MOhm Kontaktwiderstand (Max.) 20mOHm Brennbarkeitsklasse UL94V-0 Lötverfahren Handlöten oder Wellenlöten Löttemperatur= 190 °C für 5 s Verpackungsart lose Abmessungen: B: 75,5mm H: 13,9mm T: 8,2mm Höhe mit Verriegelungshebel = 27,0mm Stiftlänge Platine: 3,3mm Passender 44pol Pfostenverbinder z.B. Art Nr 40-874-00033

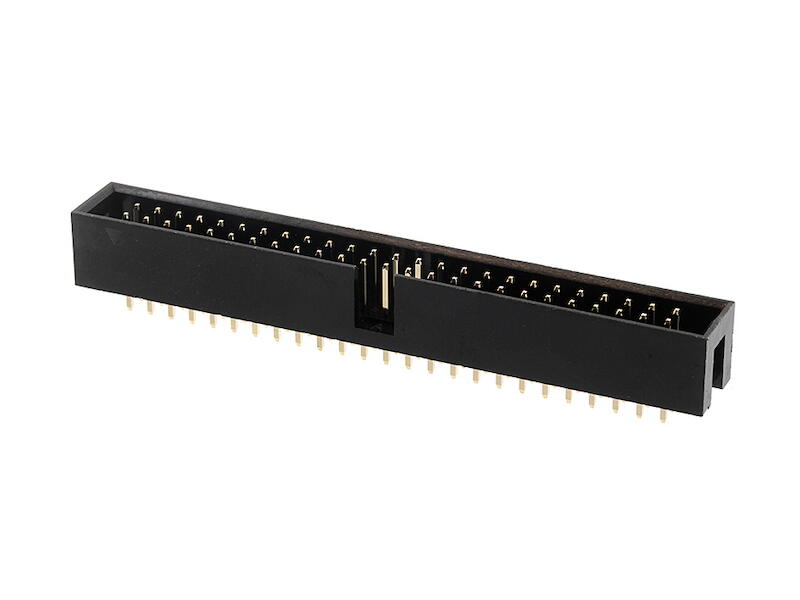

50polige Wannenstecker gerade Rastermaß 2,54 mm Zweireihig mit geraden Einlötstiften Anschluss Lötpins Art Messerleiste Ausführung ohne Verriegelung Ausrichtung gerade Betriebsstrom (Nom.) 3A max  Betriebstemperatur -40 °C - 105 °C Farbe schwarz Lebensdauer in Steckzyklen= 500 Material (Anschluss) Messing, vergoldet Material (Gehäuse) PBT Material (Steckbereich) Messing, vergoldet Montage Leiterplattenmontage DIN41651 Polzahl 50 = 2x25pol zweireihig Rastermaß 2,54mm Spannungsfestigkeit 500Vac Isolationswiderstand (Min.) 5000 MOhm Kontaktwiderstand (Max.) 20mOHm Brennbarkeitsklasse UL94V-0 Lötverfahren Handlöten oder Wellenlöten Löttemperatur= 190 °C für 5 s Verpackungsart lose oder bei Stückzahlen in Kunststoffschale

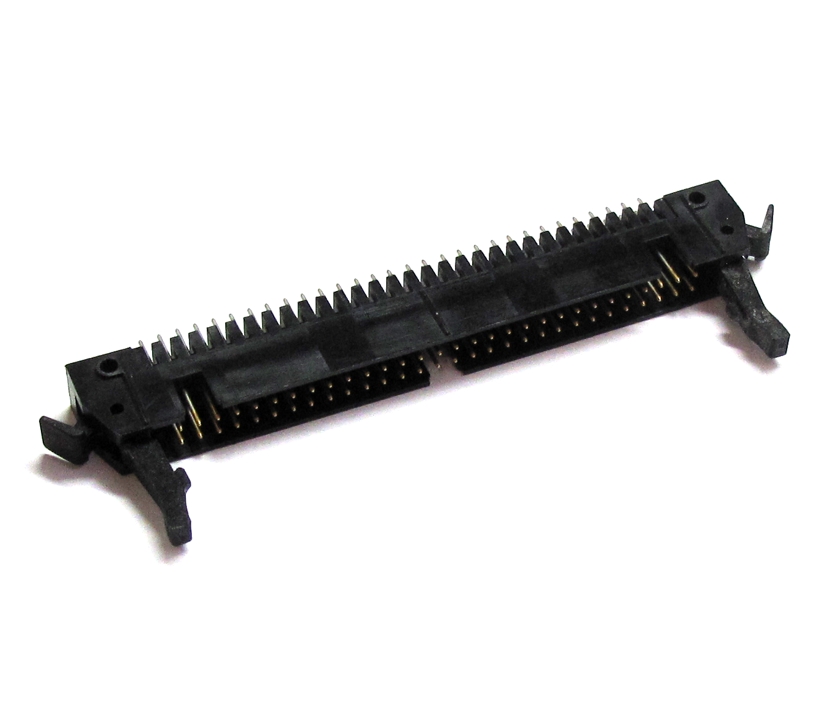

60polige Wannenstecker gerade Rastermaß 2,54 mm Zweireihig mit geraden Einlötstiften Anschluss Lötpins Art Messerleiste Anschluss Lötpins Art Messerleiste Wire-to-Board Ausführung mit langem Verriegelung Arretierung für Stecker Ja Ausrichtun gerade DIN41651 Betriebsstrom (Nom.) 3A Betriebstemperatur -40 °C - 105 °C Farbe schwarz Lebensdauer in Steckzyklen= 500 Material (Anschluss) Messing, vergoldet Material (Gehäuse) PBT Material (Steckbereich) Messing, vergoldet Montage Leiterplattenmontage Polzahl 60pol ( 2x 30pol ) Rastermaß 2,54mm Spannungsfestigkeit 500Vac Isolationswiderstand (Min.) 5000 MOhm Kontaktwiderstand (Max.) 20mOHm Brennbarkeitsklasse UL94V-0 Lötverfahren Handlöten oder Wellenlöten Löttemperatur= 190 °C für 5 s Verpackungsart lose Abmessungen: B: 95,4mm H: 13,9mm T: 8,0mm Höhe mit Verriegelungshebel = 29,2mm Stiftlänge Platine: 3,3mm

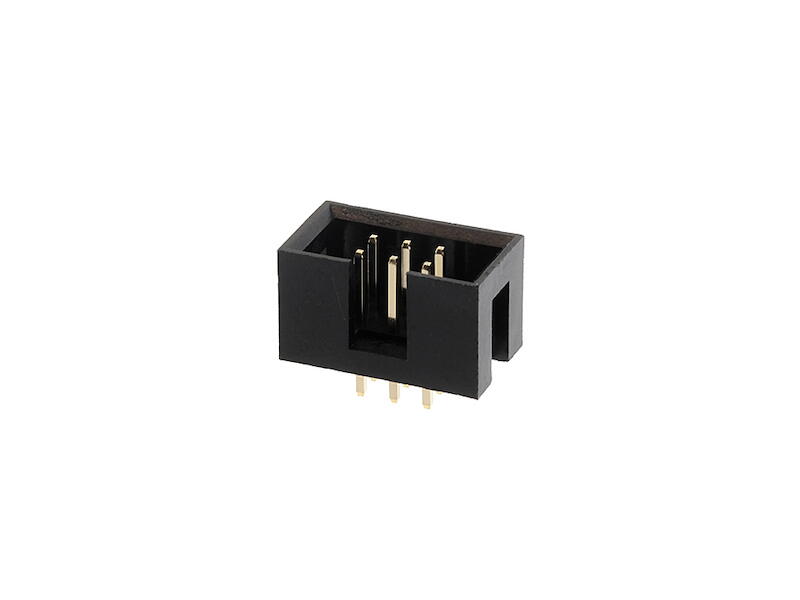

6polige Wannenstecker gerade Rastermaß 2,54 mm Zweireihig mit geraden Einlötstiften Anschluss Lötpins Art Messerleiste Ausführung ohne Verriegelung Ausrichtung gerade Betriebsstrom (Nom.) 3A max  Betriebstemperatur -40 °C - 105 °C Farbe schwarz Lebensdauer in Steckzyklen= 500 Löttemperatur= 190 °C für 5 s Material (Anschluss) Messing, vergoldet Material (Gehäuse) PBT Material (Steckbereich) Messing, vergoldet Montage Leiterplattenmontage DIN41651 Polzahl 6 Rastermaß 2,54mm Spannungsfestigkeit 500Vac Isolationswiderstand (Min.) 5000 MOhm Kontaktwiderstand (Max.) 20mOHm Brennbarkeitsklasse UL94V-0 Lötverfahren Wellenlöten und oder handisch Verpackungsart lose oder bei Stückzahlen in Kunststoffschale Abm.: B: 15.20mm  B:9,05mm H: 8.80mm

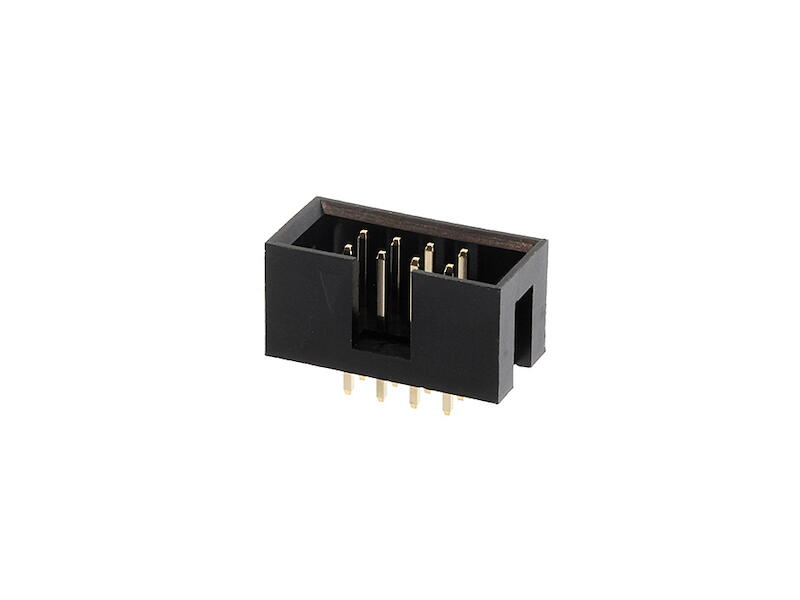

8polige Wannenstecker gerade Rastermaß 2,54 mm Zweireihig mit geraden Einlötstiften Anschluss Lötpins Art Messerleiste Ausführung ohne Verriegelung Ausrichtung gerade Betriebsstrom (Nom.) 3A max  Betriebstemperatur -40 °C - 105 °C Farbe schwarz Lebensdauer in Steckzyklen= 500 Löttemperatur= 190 °C für 5 s Material (Anschluss) Messing, vergoldet Material (Gehäuse) PBT Material (Steckbereich) Messing, vergoldet Montage Leiterplattenmontage DIN41651 Polzahl 8 Rastermaß 2,54mm Spannungsfestigkeit 500Vac Isolationswiderstand (Min.) 5000 MOhm Kontaktwiderstand (Max.) 20mOHm Brennbarkeitsklasse UL94V-0 Lötverfahren Wellenlöten und oder handisch Verpackungsart lose oder bei Stückzahlen in Kunststoffschale
