Diese MicroCom Kabelkupplung passt 1:1 zu den Microdot Steckverbindern. Koaxialkupplung gerade Version für RG174..188 Koaxkabel von 2,7...3,0mm geeignet für Impedanzen: 50...93-Ohm Steckkontakt 24Karat vergoldet PEEK Isolation Temp.Einsatzbereich: -62°....+200°C Abmessungen: Gewindedurchm. ca. 4,30mm Rändelschraubendurchm.: 6,8mm Kupplungsbausatz: 7 teilig Dielectric Withstanding Voltage: 1000 volts RMS at sea level Kontaktwiderstand: Resistance 4 milliohms max., D.C.  Kontaktbelastbarkeit: 3A DC Insulation Resistance -5 x 103 Megohms min. 500 Volt DC. Voltage Standing Wave Ratio3 (VSWR) Typical 50-Ohm series, 1.2 max. to 2 GHz Solange Vorrat .. Abverkaufsartikel

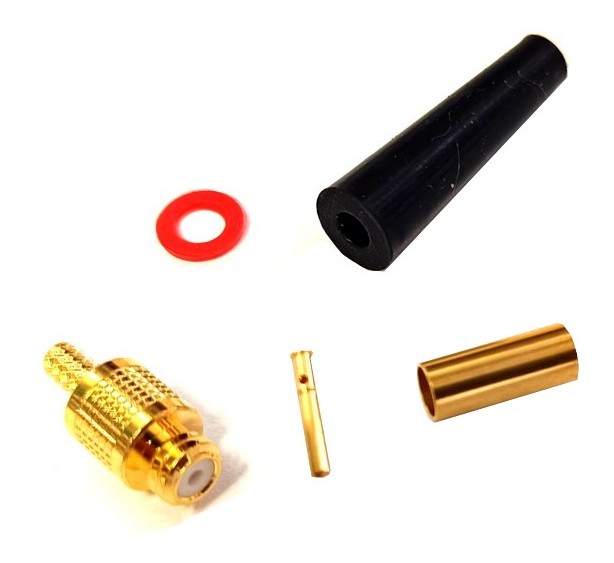

Diese Microdot Koaxialbuchse bzw. Kabelkupplung Steckverbinder gerade Version für RG174 / RG178 / RG188 / RG316 Koaxkabel von 2,7...3,2mm Steckverbinder vergoldet , gerade Ausführung  PEEK Isolation  Teflon MIL-P 1946B Einsatzbereich: -62°....+ 120°C.  Typischer Einsatz: Primär 50-Ohm Series ( bedingt auch geeignet für Impendanzen: 50 / 75 / 93Ohm )  Steckverbinder Koaxstecker gerade Version für Koaxkabel RG174 / RG178U / RG188AU / RG316U ( AD = 2,5...3,2mm )  Elektrische Eigenschaften: Impedance with 50, 70, or 93-Ohm  Material: Teflon MIL-P-19468 / Berryllium Cooper per QQC530 / GOLD PL over Nickel PL 70min Thick Koaxialkabel. Teflon-Dielectric Withstanding Voltage: 1000 volts RMS at sea level. Kontaktwiderstand: Resistance 4 milliohms max., D.C. Kontaktbelastbarkeit: 3A DC / Insulation Resistance -5 x 103 Megohms min. 500 Volt DC. Voltage Standing Wave Ratio3 (VSWR) -Typical 50 Ohm series, 1.2 max. to 2GHz  RoHs conform Ja  Abmessungen siehe auch weitere Bilder    Außengewinde  10-32 UNF-2A    Innen-Stiftdurchmesser: 0,6mm ( zum löten oder crimpen )    Crimphülse Aussendurchmesser: 3,9mm   Crimphülse Innendurchmesser: 3,2mm /  Länge: 9,5mm  Der Durchmesser der zu crimpenden Hülse multipliziert mit 0,128 ergibt den geeigneten Durchmesser des Hexagons (HEX) Berechnung wie folgt  Crimphülse Aussendurchmesser: 3,25mm ( Zange mit Aufdruck 0,128zoll )  Angabe auf Basis RG174 Koaxkabel = Zange mit Aufdruck 0,128"  Toleranz DIN ISO 2768-mK Kupplungsbausatz: 5-teilig passende Zubehör optional erhältlich :  Bst Nr 97-905-05000 = Crimpzange mit 7-Presskerben z.B. Koax RG174/RG179/RG188/316  Bst Nr 39-874-01200 = Microdot Stecker vergoldet gerade für Koax RG174U / RG178 / RG188AU / RG316U  Bst Nr 39-874-01250 = Microdot Stecker vergoldet 90° gewinkelt für Koax RG174U / RG178 / RG188AU / RG316U  Bst Nr 39-874-01240 = Microdot Kupplung vergoldet ( Kabelkupplung ) für Koax RG174U / RG178 / RG188AU / RG316U  Bst Nr 42-710-00145 = 100m Koaxkabel RG-174 mit 50ohm 2,8mm Black Bundware

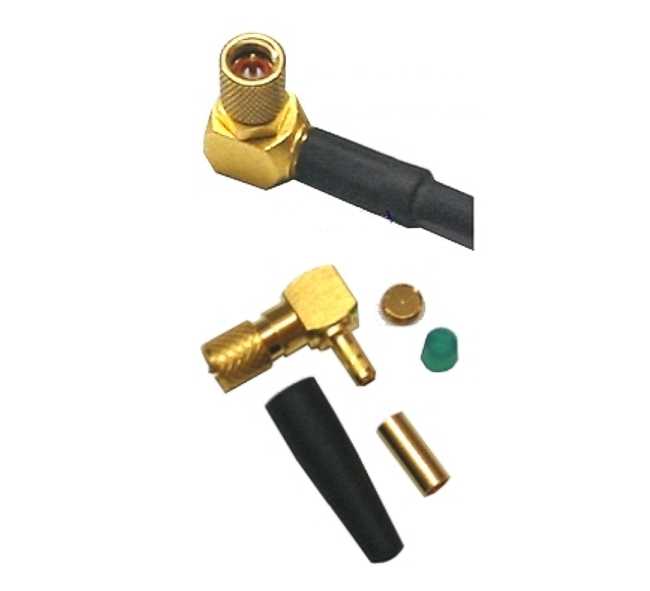

Diese MicrodotStecker passen 1:1 zu den Microdot Steckverbindern bzw. MicroCom Steckverbinder gewinkelte 90° Version für RG174 Koaxkabel Steckverbinder 24Karat vergoldet PEEK Isolation Abmessungen: Kopfdurchm: 6,35mm Innengewinde Durchmesser ca.: 4,3mm Gesamt-Bauhöhe: 16,51mm Gesamtlänge bis Kabel: 17,65mm Innen-Stiftdurchmesser: 0,8mm Für 3mm Koaxkabel mit max Dielektrikumdurchmesser bis 1,75mm Steckerbausatz: 5 teilig Crimpmaß für Hülse 4,2mm verwenden oder Original Zange ! Dielectric Withstanding Voltage: 1000 volts RMS at sea level Kontaktwiderstand: Resistance 4 milliohms max., D.C.  passende Zubehör optional erhältlich :   Bst Nr 97-905-05000 = Crimpzange mit 7-Presskerben z.B. Koax RG174/RG179/RG188/316  Bst Nr 39-874-01200 = Microdot Stecker vergoldet gerade für Koax RG174U / RG178 / RG188AU / RG316U  Bst Nr 39-874-01250 = Microdot Stecker vergoldet 90° gewinkelt für Koax RG174U / RG178 / RG188AU / RG316U  Bst Nr 39-874-01240 = Microdot Kupplung vergoldet ( Kabelkupplung ) für Koax RG174U / RG178 / RG188AU / RG316U  Bst Nr 42-710-00145 = 100m Koaxkabel RG-174 mit 50ohm 2,8mm Black Bundware

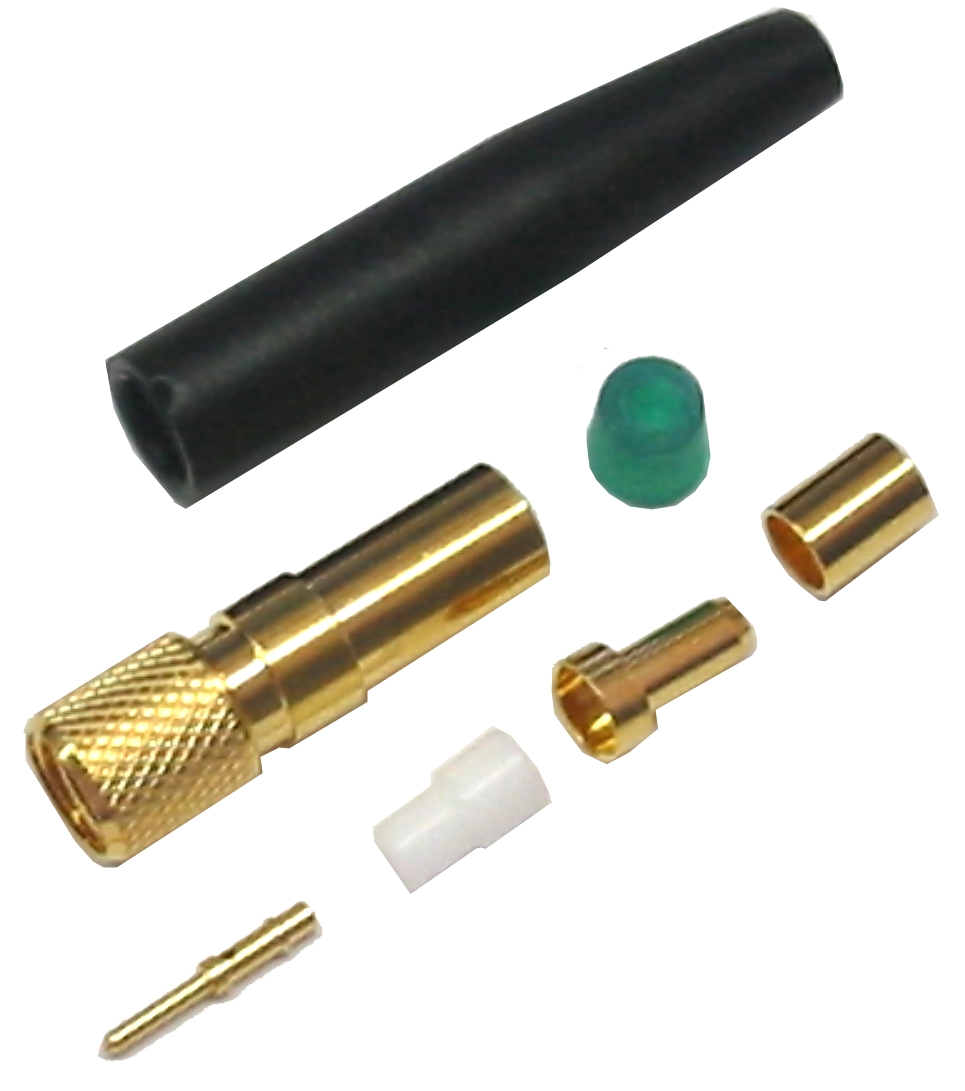

Diese Microdot Stecker Steckverbinder gerade Version für RG174 / RG178 / RG188 / RG316 Koaxkabel von 2,7...3,2mm Steckverbinder vergoldet , gerade Ausführung  PEEK Isolation  Teflon MIL-P 1946B Einsatzbereich: -62°....+ 120°C.  Kontakt Copper alloy ( CuZn38Pb2) / Plating Gold pr MIL-G-45204 ( RoHs conform )  Typischer Einsatz: Primär 50-Ohm Series ( bedingt auch geeignet für Impendanzen: 50 / 75 / 93Ohm )  Steckverbinder Koaxstecker gerade Version für Koaxkabel RG174 / RG178U / RG188AU / RG316U ( AD = 2,5...3,2mm )  Abmessungen siehe auch weitere Bilder    Kopfdurchmesser  6,20mm ( +/-0,4mm )    Innengewinde Durchmesser ca.: 4,3mm  10-32 UNF-2B    Gesamtlänge bis Kabel: 19,55mm +/-0,4mm    Innere Durchmesser ( crimp Sleeve ) 4,2mm   Innen-Stiftdurchmesser: 0,8mm +/-0,2mm ( zum löten oder crimpen )    Crimphülse Aussendurchmesser: 3,8mm   Crimphülse Innendurchmesser: 3,3mm /  Länge: 5,0mm  Der Durchmesser der zu crimpenden Hülse multipliziert mit 0,866 ergibt den geeigneten Durchmesser des Hexagons (HEX) Berechnung wie folgt  Crimphülse Aussendurchmesser: 3,8mm x 0,866 = 3,2908 = 3,25mm ( Zange mit Aufdruck 0,128zoll )  Angabe auf Basis RG174 Koaxkabel = Zange mit Aufdruck 0,128"  Toleranz DIN ISO 2768-mK Steckerbausatz: 7 teilig passende Zubehör optional erhältlich :  Bst Nr 97-905-05000 = Crimpzange mit 7-Presskerben z.B. Koax RG174/RG179/RG188/316  Bst Nr 39-874-01200 = Microdot Stecker vergoldet gerade für Koax RG174U / RG178 / RG188AU / RG316U  Bst Nr 39-874-01250 = Microdot Stecker vergoldet 90° gewinkelt für Koax RG174U / RG178 / RG188AU / RG316U  Bst Nr 39-874-01240 = Microdot Kupplung vergoldet ( Kabelkupplung ) für Koax RG174U / RG178 / RG188AU / RG316U  Bst Nr 42-710-00145 = 100m Koaxkabel RG-174 mit 50ohm 2,8mm Black Bundware
