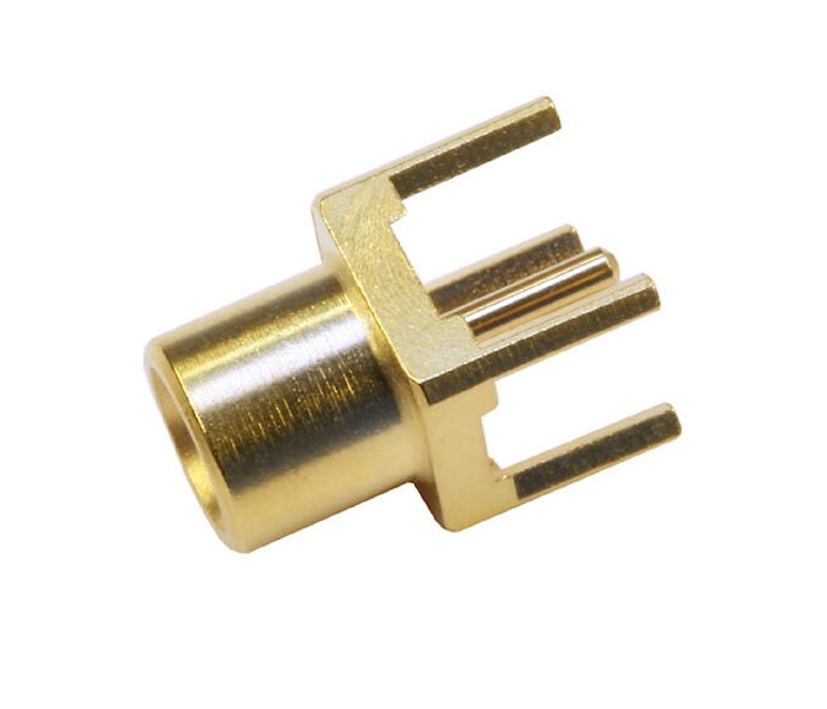

MCX Printbuchse für die Leiterplatte gerade 50-Ohm MCX Buchse für die Platinenmontage  geeignet für den Frequenzbereich bis 6GHz  Impedanz 50-Ohm  Abmessungen siehe Zeichnung ( weitere Bilder )  Durchmesser oben 5,0mm Gesamthöhe: 10mm Pinhöhe: 4mm   Rastermass: 5,08mm  MCX-Einbaubuchse für gedruckte Schaltungen ( Leiterplatten )   Die Serie MCX umfasst kleine HF-Steckverbindungen mit Schnappverbindung. Diese Steckverbindungen können bis zu einer Frequenz von 6GHz eingesetzt werden. Die Serie MCX wird in der Ausführung mit 50-Ohm Wellenwiderstand angeboten. Die Leiterplattensteckverbinder der Serie MCX sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden durch Löten oder Crimpen angeschlossen. Die Steckverbinder der Serie MCX werden aufgrund ihrer geringen Baugröße in kleinen Meßgeräten, KFZ-Technik ( GPS usw. ) und Kommunikationsendgeräten aller Art eingesetzt.  Technische Daten :  Anschluss: Lötpins Art Einbau- bzw. Anbaubuchse Ausrichtung gerade Steckgesicht nach IEC61169-36 Betriebstemperatur  -55 °C .... 155 °C Farbe  gold Frequenz bis 6 GHz Impedanz 50-Ohm  Lebensdauer in Steckzyklen  >500 Material (Außenleiter) Berylliumkupfer, vergoldet Material (Innenleiter) Messing, vernickelt und vergoldet Material (Isolation) PTFE Montage Leiterplattenmontage Spannungsfestigkeit bis 750Veff  Isolationswiderstand (Min.) 1 Gohm  Kontaktwiderstand Außenleiter (Max.) 2,5mOhm  Kontaktwiderstand Innenleiter (Max.) 5mOhm  Material (Feder) Berylliumkupfer Rückflussdämpfung bei 1 GHz (Min.)  20dB Steckkraft (Max.) 63N  Ziehkraft 8 N bis 20 N RoHs konform: 2002/95/EC Typ MCX

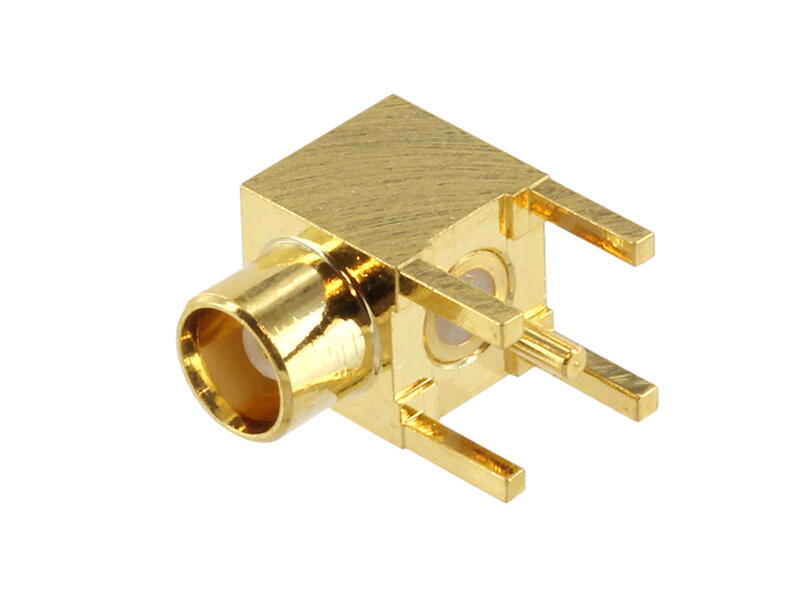

MCX Printbuchse für die Leiterplatte 90grad gewinkelt 50-Ohm MCX Buchse für die Platinenmontage  geeignet für den Frequenzbereich bis 6GHz  Impedanz 50-Ohm  Abmessungen siehe Zeichnung ( weitere Bilder )  Rastermass: 5,08mm ( Pin 2,54mm )  MCX-Einbaubuchse für gedruckte Schaltungen ( Leiterplatten )   Die Serie MCX umfasst kleine HF-Steckverbindungen mit Schnappverbindung. Diese Steckverbindungen können bis zu einer Frequenz von 6GHz eingesetzt werden. Die Serie MCX wird in der Ausführung mit 50-Ohm Wellenwiderstand angeboten. Die Leiterplattensteckverbinder der Serie MCX sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden durch Löten oder Crimpen angeschlossen. Die Steckverbinder der Serie MCX werden aufgrund ihrer geringen Baugröße in kleinen Meßgeräten, KFZ-Technik ( GPS usw. ) und Kommunikationsendgeräten aller Art eingesetzt.  Technische Daten :  Anschluss: Lötpins Art Einbau- bzw. Anbaubuchse MCX Buchse für die Leiterplatte RM: 2,54mm / 5,08 ( Abmessungen siehe Zeichnung ) Anschluss Lötpins Art Anbaubuchse Ausrichtung 90grad abgewinkelt Betriebsspannung bis 335Veff Farbe gold Impedanz 50-Ohm Material (Außenleiter ) Messing, 2u Goldauflage Material (Innenleiter) Messing, vergoldet Material (Isolation) Teflon Montage Leiterplattenmontage Spannungsfestigkeit 1.000Veff Isolationswiderstand (Min.) 5000 Mohm Kontaktwiderstand Außenleiter (Max.) 2,5 mOhm Kontaktwiderstand Innenleiter (Max.) 5 mOhm Typ MCX / Verpackungsart Schüttware

MCX Kabelkupplung MCX Buchse Crimpversion MCX BUCHSE MCX Steckverbinder zum crimpen und Stift auch zum verlöten  Frequenzbereich 0 bis max 6GHz Impedanz 50-Ohm Isolationsmaterial PTFE RoHS-konform Ja  Ausführung: gerade Buchse ( female )  passend zu Koax - Kabelgruppe: RG178 / RG178A / RG175B / RG178U / RG196 / RG196A / RG196U  Abmessungen usw. siehe Zeichnung weitere Bilder

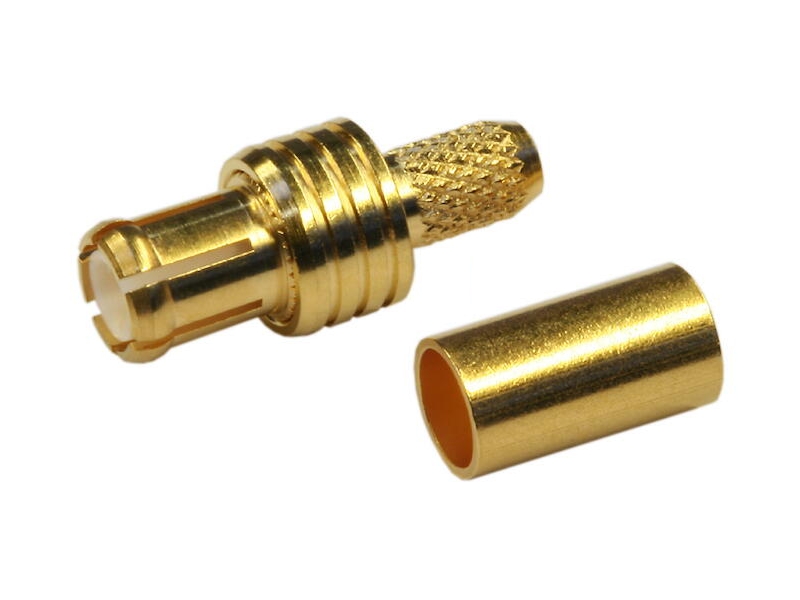

MCX Stecker Crimp für RG174 RG188 RG188A RG316 Koaxkabel gerade Ausführung, Crimpversion für Frequenzbereich bis: 6 GHz  Impedanz: 50-Ohm  Abmessungen siehe Zeichnung weitere Bilder Länge: ca. 14,5mm  Durchmesser mittig: 5mm Für RG174 Koax hierzu die Spezifikation Innenleiter: 0,48mm Dielektrikum: PE Kabelmantel meist PVC Aussendurchmesser: RG174 = 2,8...3mm  MCX Verbinder geeignet für den Frequenzbereich bis 6GHz  Impedanz 50-Ohm  Abmessungen siehe Zeichnung ( weitere Bilder )   Die Serie MCX umfasst kleine HF-Steckverbindungen mit Schnappverbindung. Diese Steckverbindungen können bis zu einer Frequenz von 6GHz eingesetzt werden. Die Serie MCX wird in der Ausführung mit 50-Ohm Wellenwiderstand angeboten. Die Leiterplattensteckverbinder der Serie MCX sind als Löt- Crimp-, bzw. Einpresstypen erhältlich. Kabel werden durch Löten oder Crimpen angeschlossen. Die Steckverbinder der Serie MCX werden aufgrund ihrer geringen Baugröße in kleinen Meßgeräten, KFZ-Technik ( GPS usw. ) und Kommunikationsendgeräten aller Art eingesetzt.   Technische Daten :   Anschluss Crimp / Crimp Art Stecker  Ausrichtung gerade Betriebstemperatur -55 °C .... 155 °C Farbe gold Frequenz bis 6 GHz Impedanz 50-Ohm  Koaxialkabel RG-316/U, RG-174/U, RG-188A/U Konfektionsartikel Kabelkonfektion Ja  Lebensdauer in Steckzyklen 500 Material (Außenleiter) Berylliumkupfer, vergoldet Material (Innenleiter) Messing, vernickelt und vergoldet  Material (Isolation) PTFE Montage Kabelmontage Spannungsfestigkeit bis 750Veff Material (Fächerscheibe) Bronze Material (Crimphülse) Kupfer, vergoldet Isolationswiderstand (Min.) 1 GOhm  Kontaktwiderstand Außenleiter (Max.) 2,5 mOhm  Kontaktwiderstand Innenleiter (Max.) 5 mOhm  Material (Feder) Berylliumkupfer Rückflussdämpfung bei 1 GHz (Min.) 20 dB Steckkraft (Max.) 63 N Ziehkraft 8 N bis 20 N Typ MCX

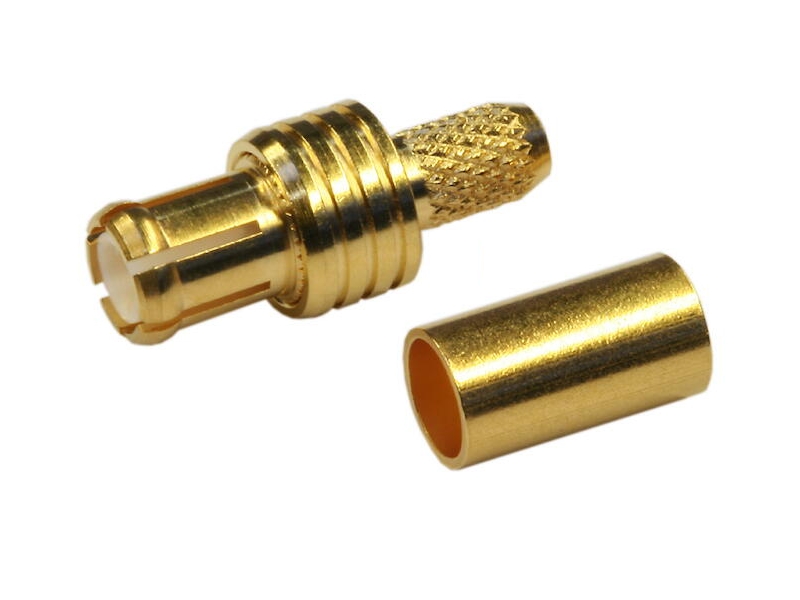

MCX Stecker Crimp für RG178 RG178A RG178B RG196A Koaxkabel ( MCX-Kabelstecker )  gerade Ausführung Crimpversion Impedanz 50-Ohm  Abmessungen siehe Zeichnung ( weitere Bilder )   für Frequenzbereich bis: 6 GHz Länge: ca. 14,5mm Durchmesser mittig: 5,00mm Für RG178 Koax hierzu die Spezifikation Innenleiter: 0,31mm (StCuAg*) Dielektrikum: PTFE (Durchmesser: 0,83mm Schirmung: 1,3mm Kabelmantel meist FEP Durchmesser 1,8...2mm  MCX Verbinder geeignet für den Frequenzbereich bis 6GHz   Die Serie MCX umfasst kleine HF-Steckverbindungen mit Schnappverbindung. Diese Steckverbindungen können bis zu einer Frequenz von 6GHz eingesetzt werden. Die Serie MCX wird in der Ausführung mit 50-Ohm Wellenwiderstand angeboten. Die Leiterplattensteckverbinder der Serie MCX sind als Löt- Crimp-, bzw. Einpresstypen erhältlich. Kabel werden durch Löten oder Crimpen angeschlossen. Die Steckverbinder der Serie MCX werden aufgrund ihrer geringen Baugröße in kleinen Meßgeräten, KFZ-Technik ( GPS usw. ) und Kommunikationsendgeräten aller Art eingesetzt.    Technische Daten :    Anschluss  Crimp / Crimp Art Stecker / Ausrichtung gerade Betriebstemperatur  -55 °C .... 155 °C Farbe gold Frequenz  0 bis  6-GHz Impedanz 50-Ohm  Koaxialkabel  RG-178B/U, RG-196A/U Konfektionsartikel / Kabelkonfektion Lebensdauer in Steckzyklen 500 Material (Außenleiter) Berylliumkupfer, vergoldet Material (Innenleiter) Messing, vernickelt und vergoldet Material (Isolation) PTFE Typische Montage für Kabelmontage Spannungsfestigkeit bis 750Veff Material (Fächerscheibe) Bronze Material (Crimphülse) Kupfer, vergoldet Isolationswiderstand (Min.) 1 GOhm  Kontaktwiderstand Außenleiter (Max.) 2,5 mOhm  Kontaktwiderstand Innenleiter (Max.) 5 mOhm  Material (Feder) Berylliumkupfer Rückflussdämpfung bei 1 GHz (Min.) 20 dB Einfügedämpfung < 0,1 dB up to / bis 3 GHz Steckkraft (Max.) 63N Ziehkraft 8 N bis 20 N Typ MCX
