SMB Adapter SMB Verbinder (female - female) SMB Adapter SMB Buchse auf SMB Buchse vergoldet vergoldet Teflonisolation Länge ca.: 21mm

SMB Verbinder SMB Stecker auf SMB Stecker vergoldet vergoldet Teflonisolation Länge ca.: 20mm

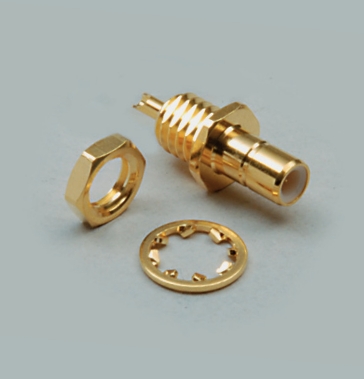

SMB Buches Einbaubuchse vergoldet Lötausführung SMB Einbaubuchse mit Zentralbefestigung (male) vergoldet Lötkelchausführung innen Teflonisolation Zentralbefestigung mit Mutter von hinten Einbaudurchmesser: 4,6mm Gewindelänge ca.: 4,5mm daher für Frontplattenstärken bis 3mm Einbautiefe: 8,00mm

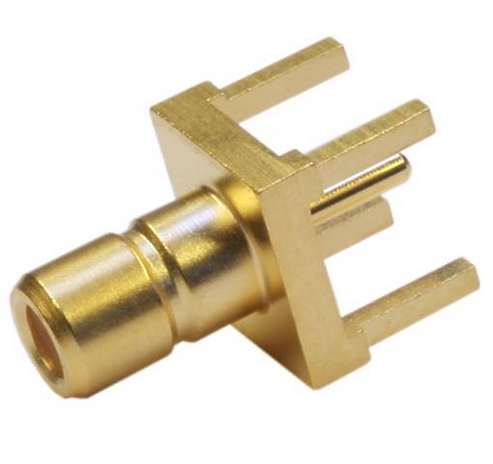

SMB Buchse für Platine bzw. Leiterplatten PCB  vergoldet für P.C.B. = Printmontage Teflonisolation Leiterplattenstecker stehend Abmessungen: Basiskorpus: 7,0 x 7,0mm Gesamthöhe mit Füßen: 11,5mm Abmessung: Mittelstift ca. 0,98mm Beinabm.: 1,0 x 1,0mm 4er Aussenraster 5,98 x 5,98mm 4er Raster Mitte-Mitte: 5,08mm Siehe auch Zeichnung

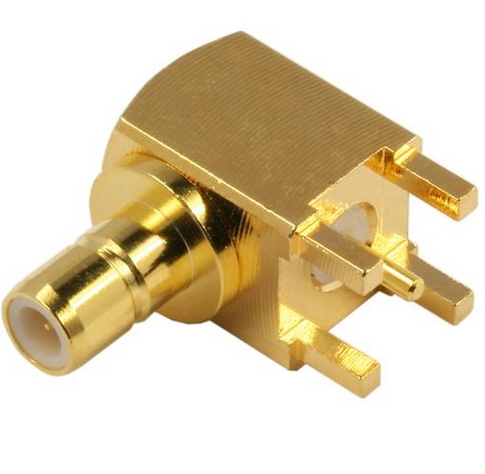

SMB Buchse gewinkelt für PCB Leiterplatte vergoldet vergoldet für P.C.B. MontagePlatine Leiterplatte Teflonisolation Leiterplatten Winkelstecker Abmessungen: Basiskorpus: 7,0x7,0mm Gesamttiefe mit Steckerausleger: 14,1mm Gesamthöhe mit Füßen: 13,0mm Abmessung: Mittelstift ca. 0,98mm Beinabm.: 1,0 x 1,0mm 4er Aussenraster 5,98 x 5,98mm 4er Raster Mitte-Mitte: 5,08mm

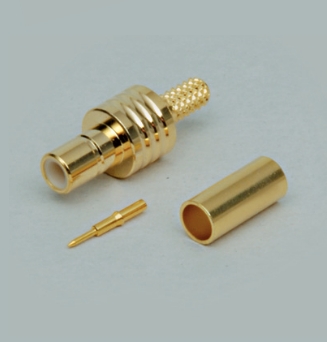

SMB Kupplung Crimpversion (male) Miniatur-Koaxialsteckverbinder in Snap-on-Verriegelung mit Teflonisolation für Kabel bis 3,1mm Aussendurchmesser für flexible und halbstarre Kabel z.B. für Koaxkabel RG174, U188(A), RG188, RG188A, RG316 Bei Kabeltyp z.B. RG174U Hülse Aussendurchm.: 3,9mm, innen 3,2mm, Crimpen Schirmhülse mit 3,4mm Einlass für Dielektrikum bis Innendurchmesser: 1,85mm, Leiter crimpen mit 0,73mm oder löten Kopfdurchmesser: 3,65mm L: 6,0mm / Dickste Stelle: 6,3mm 1 Verkaufseinheit besteht aus 3 Teilen vergoldet  Zubehör erhältlich ( siehe auch im Zubehör Register )   Bst Nr 42-710-00145 = passendes RG174 Koaxkabel  50-Ohm 100m  Bst Nr 42-710-00150 = passendes RG174 Koaxkabel  50-Ohm Meterware  Bst Nr 97-905-05000 = passende Crimpzange für SMA SMB SMC Verbinder Bst Nr 39-874-00340 = SMB Adapter Buchse auf Buchse  Bst Nr 39-874-00370 = SMB Adapter Stecker auf Stecker

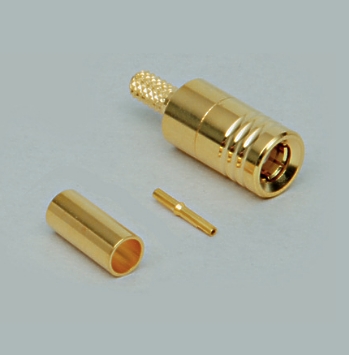

SMB Stecker zu RG174 Koax Crimpversion  Inlet mit Teflonisolation Impedanz 50-Ohm Primär ( auch für 75-Ohm verwendbar )  Für RG174 oder RG316 Koaxkabel Zum crimpen für Kabel bis 2,8mm Durchmesser z. B. RG174U oder RG316U 2,65mm Crimpzange mit HEX Crimp 0,128zoll = 3,25mm ( siehe unten im Zubehör )  Betriebsspannung bis 335V RMS Isolations Widerstand 1000MOhm min vergoldet Gold plated 2u 3-teilger Steckersatz Abmessungen siehe auch Zeichnung  Kopfdurchmesser ca. 6,3mm Stecker Gesamtlänge ca.: 18mm Crimpkörper ca 18-20mm Gesamtlänge ca.: 18mm Zubehör erhältlich ( siehe auch im Zubehör Register )  Bst Nr 42-710-00145 = passendes RG174 Koaxkabel  50-Ohm 100m Bst Nr 42-710-00150 = passendes RG174 Koaxkabel  50-Ohm Meterware Bst Nr 97-905-05000 = passende Crimpzange für SMA SMB SMC Verbinder Bst Nr 39-874-00340 = SMB Adapter Buchse auf Buchse  Bst Nr 39-874-00370 = SMB Adapter Stecker auf Stecker

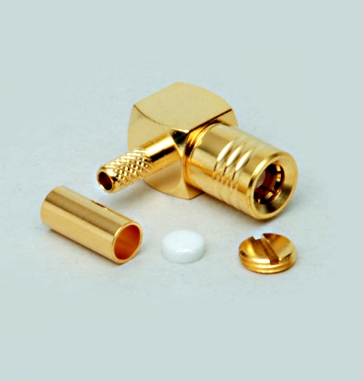

SMB Stecker gewinkelt ( Inlet female )  SMB Stecker gewinkelt ( Inlet female ) Hülse=crimp, Inlet=löten für Kabel bis 3,1mm Aussendurchmesser für flexible und halbstarre Kabel z.B. für Koaxkabel RG174, RG188, RG188A, RG316. Bei Kabeltyp z.B. RG174U ø innen = 2,55mm, Crimpen Schirm mit 3,3mm, Leiter innen verlöten Kopfdurchmesser ca. 6,3mm L:15mm B:7mm H:17mm 1 Verkaufseinheit besteht aus 3 Teilen (Hülse/Deckel/Stecker)  Zubehör erhältlich ( siehe auch im Zubehör Register )   Bst Nr 42-710-00145 = passendes RG174 Koaxkabel  50-Ohm 100m Bst Nr 42-710-00150 = passendes RG174 Koaxkabel  50-Ohm Meterware Bst Nr 97-905-05000 = passende Crimpzange für SMA SMB SMC Verbinder Bst Nr 39-874-00340 = SMB Adapter Buchse auf Buchse  Bst Nr 39-874-00370 = SMB Adapter Stecker auf Stecker
