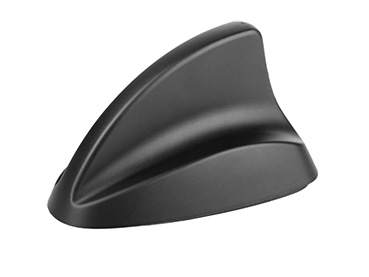

DAB KFZ Antenne Dachantenne DAB+ DMB UKW FM AM Kombi Antenne Fakra

DAB DMB FM AM Dach Antenne Aktivantenne Triplex Kombiantenne

• Aktive UKW DAB+ KFZ Antenne für Einsatz auf dem Dach ( Heckantenne )
• Für alle Fahrzeuge mit 19mm Bohrung auf dem Dach ( VW, AUDI... usw. )
• IDEAL auch für die Umrüstung bestehender Fahrzeuge auf Digital !
• Integrierter Verstärker ( Antennenverstärker )
• T-DMB / DAB+ / FM / UKW Empfangsantenne
• Erklärung: DAB DAB+ = Digital Audio Broadcasting und DMB Standard
• Mit DMB werden Mobilgeräte, z. B. Handys, Tablets, via Satellit (S-DMB) oder terrestrische Übertragung (T-DMB) mit Daten versorgt. T-DMB basiert auf dem Hörfunk-Standard DAB, der um audiovisuelle Inhalte erweitert wurde.
• Montage Dach-Antenne für Lochmontage

• Empfangsbereich = DAB+ DAB...DMB / UKW ( FM ) und AM ( MW-KW-LW )
• Aktive Kombiantenne Triplex
• für DAB....T-DMB und FM ( UKW ) und auch AM ( MW )
• Anschluss Steckverbinder und Kabelage
• 3 Kabel mit ca. 25cm kommen direkt aus der Antenne raus ( siehe auch weitere Bilder )
• die üblichen Fakra Antennenverbindung liegt ja bei dem meisen Autoherstellern bereits im Dach.
• Anschlüße = Fakra-Verbinder:SMB-F  ( üblichster siehe Bilder )
• Speisungkabel 12V 33-80mA für den Aktiven Antennenverstärker über KFZ 6,3mm Flachsteckverbinder
• 12V Phantomspeisung für den integrierten Antennenverstärker
• Empfangsbereich
•      DAB / DAB+: III Band 174-240 Mhz
•      L Band        1452-1492 Mhz
•      FM UKW      87,5-108 Mhz
•      AM Band      0,15-1,71MHz
• Gewinn (dB) III Band 0 dB / L Band 14 dB
• Stehwellenverhältnis: DAB/DAB+: <3:1
• Impedanz: 50-Ohm üblichst
• Kennzeichen: e3 ...
• Abmessung ( siehe auch Zeichnung weitere Bilder )
• Länge Fuss 117mm B: 76mm an der breitesten Stelle / Höhe 63mm
• Einbauort: Dach hinten
• Bohrung rund: 19mm
• Bohrung quadrat: 15mm x 15mm
• Anzugsmoment: 6,5nm +/- 20%
• Durchbruch Dach quadratisch oder Rund
• Gewindestutzen: DM 14mm
• Dachbefestigung : originale Bohrung 15x15mm oder neue 19mm Bohrung
• passende Adapter je nach Fahrzeuganbindung und Steckertype von der KFZ Seite siehe im Zubehör-Register

Empfehlung optionales Kabelzubehör z.B.

• 2x Bst-Nr 41-153-00023 = 5m Fakra Verlängerung mit 12V+ Leitung
