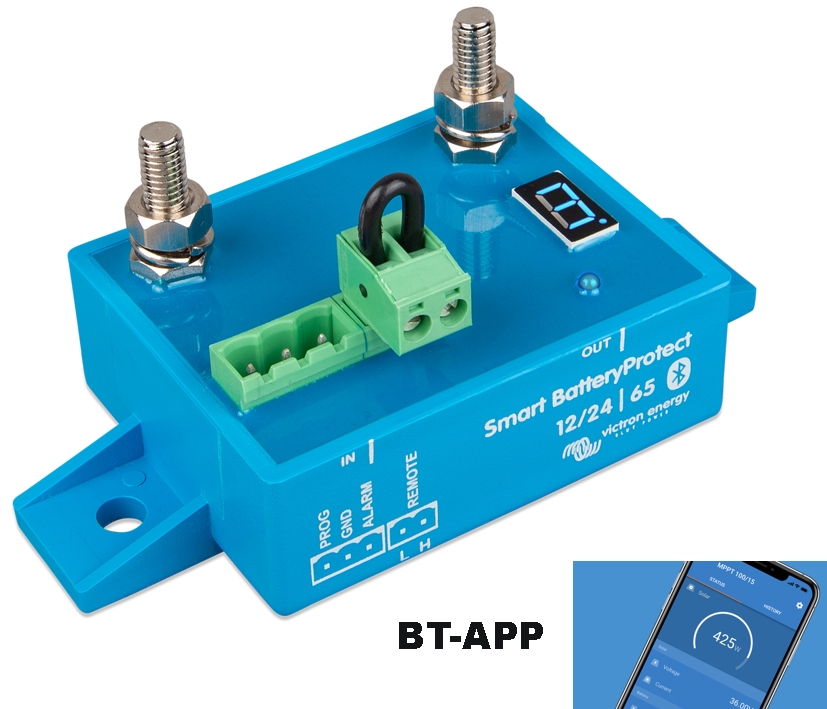

Modul 12V 24V Tiefentladeschutz Batteriewächter bis 65A mit BT-APP Fernschaltung EIN-AUS MOSFET SolidState

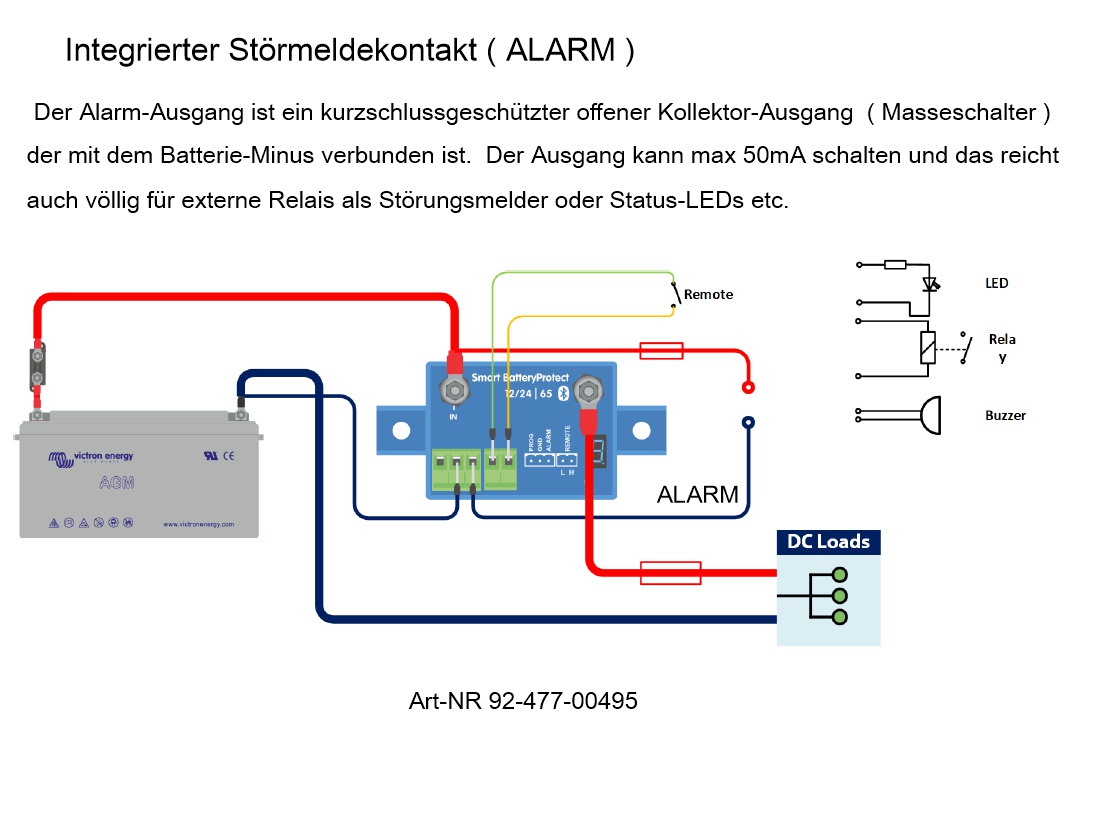

Dieser 12V bzw. 24V Batteriewächter bzw. Akkusaver ( BatteryProtector ) schützt Ihren Bleiakku, USV-Akku, Notstromakku, AGM-Akku, Solarakku oder auch Autobatterie vor Tiefentladung durch das rechtzeitige Abschalten von allen DC-Verbrauchern ein Alarmausgang dient als Störmeldekontakt zur freien Verwendung Batteriewächter Tiefentladeschutz für 12V olt 24V Akkusysteme egal ob Bleiakkus oder Lithiumakku Integrierter REMOTE-Eingang ( Ferneinschaltung / Batterieschalter ) = Integrierte Klemme(n) zum ferngesteuerten Ein-/Aus Schalten der Last ( wie ein SolidState Relais jedoch per Mosfet-Halbleiter ). *** Kann als System-Ein-Aus-Schalter verwendet werden ***Wenn der Remotekontakt ausgeschaltet ist, wird der REMOTE-Eingang potenzialfrei. Die Lastausgang wird sofort abgeschaltet. Wenn der Schalter wieder eingeschaltet wird, wird der Eingang REMOTE auf „High“ geschalten und die Lastausgang wird sofort eingeschaltet. *** SIEHE AUCH WEITERE BILDER HIERZU !!! ****Der BatteryProtect trennt die Batterie ( Akku Bleiakku ) vom Verbraucher (Last ), bevor sie vollständig entladen ist (wodurch sie beschädigt würde) bzw. bevor sie nicht mehr über ausreichend Energie zur verfügung hätte. 12V oder 24V Systemspannung : automatische Erkennung des Spannungsbereichs Der BatteryProtect erkennt die Systemspannung automatisch. Einfach Programmierung / Einstellung über LED-Display : Der BatteryProtect lässt sich so einstellen, dass sie sich bei mehreren verschiedenen Spannungen ein- bzw. ausschaltet. Die Siebensegmentanzeige gibt dann an, welche Einstellung / Programmierung gewählt wurde. Eine besondere Einstellung für Lithium-Ionen-Batterien In diesem Modus lässt sich der BatteryProtect durch das VE.Bus BMS steuern. Hinweis: Die BatteryProtect kann auch als Ladungsbrechers zwischen einem Batterieladegerät und einem Li-Ionen-Akku verwendet werden. Siehe Anschlussplan im Handbuch. Extrem niedriger Stromverbrauch : Das ist wichtig im Falle von Lithium-Ionen-Batterien, insbesondere nach dem Abschalten aufgrund eines niedrigen Spannungslevels. Bitte beachten Sie hierzu auch unser Datenblatt über Lithium-Ionen-Batterien und das Handbuch des VE.Bus BMS für weitere Informationen. Überspannungsschutz : Damit empfindliche Verbraucher nicht durch eine Überspannung beschädigt werden, wird die Last immer dann abgeschaltet, wenn die Gleichspannung den Wert von 16V bzw. 32V überschreitet. Explosionsschutz : Keine Relais sondern MOSFET-Schalter und daher keine Funkenbildung.  Störungsmelder ( Ausgang für verzögerten Alarm ) :   Der Alarm-Ausgang ( siehe auch Bild-4 ) wird üblicherweise dazu verwendet, um ein akustisches Signal also ein Signalgeber, Buzzer, Alarmlicht, LED usw. oder besser ein Relais zu aktivieren um eine klassische Störungsmeldung ab zu setzten.  Welches Relaisart Sie dazu verwenden obliegt ihnen ... Monostabil... Bistabil... Zeitrelais mit Rücksetzfunktion da ist alles möglich.  Dieser Alarm-Ausgang wird dann aktiviert, wenn die Batteriespannung mehr als 12 Sekunden lang unter den voreingestelten Wert zum abschalten fällt. Das Einschalten der Last aktiviert daher den Alarm nicht. Der Alarm-Ausgang ist ein kurzschlussgeschützter offener Kollektor-Ausgang  ( Masseschalter ) der mit dem Batterie-Minus verbunden ist.  Der Ausgang kann max 50mA schalten und das reicht auch völlig für externe Relais als Störungsmelder oder Status-LEDs  ( siehe Bild-4 ) Lastabschaltungs- und Wiederanschlussverzögerung : Die Last wird 90 Sekunden nach Aktivierung des Alarms abgeschaltet. Steigt die Batteriespannung innerhalb dieses Zeitraums (nachdem zum Beispiel der Motor gestartet wurde) erneut bis auf den Schwellwert zum Anschließen an, wird die Last nicht abgeschaltet. Die Last wird 30 Sekunden nachdem die Batteriespannung den vorgegebenen Spannungswert zum Wiederanschließen überschritten hat, wieder angeschlossen. Technische Daten : + Betriebsbereich Spannung 12V oder 24V typisch ( Range 6-35V DC ) + Standardschwellwerte wie folgt :   Bei 12V Akku ab-, bzw. ausschalten: 10,5V   Bei 24V Akku ab-, bzw. ausschalten 21V   Bei 12V Akku einschalten bei 12V   Bei 24V Akku einschalten bei 24V + Belastbarkeit 0-65A Strom max 65A / Max. unterbrechungsfreier Laststrom 65A / Spitzenstrom kurzfristig 250A + Stromverbrauch der Schaltung : wenn an = 1,5mA + Wenn aus oder nach Abschalten bei niedriger Spannung : 0,6mA + Wiederanschlussverzögerung = 30 Sekunden Verzögerung Alarmausgang = 12-Sekunden Verzögerung Last abschalten = 90 Sekunden (sofort, wenn durch das VE.Bus BMS ausgelöst) + Maximale Last am Alarmausgang für opt. Standardrelais oder Birnchen = 50mA (kurzschlussfest) + Schutzgrad: Elektronik: IP67 (vergossen) Anschlüsse: IP00 + Anschluss: 2x M6 ( Befestigungsdrehmoment 5Nm ) + Belastbarkeit Arbeitskontakt = Strom max 65A + Abmessungen : (L x B x H): 106 x 48 x 40mm + Gewicht : 0,25KgZusatzinfo dieses Produkt ist wie folgt erhältlich : Art-Nr  92-477-00490 = Modul System-Ein-Aus-Schalter mit Batteriewächter 12/24V bis 65A ( Standard-Version ) Art-Nr  92-477-00495 = Modul System-Ein-Aus-Schalter mit Batteriewächter 12/24V bis 65A ( Bluetooth-Version mit APP ) Zubehör hierzu ist wie folgt erhältlich ( siehe auch im Zubehör-Register ) : Art-Nr 42-772-00675 = 16qmm Kabellitze ROT Art-Nr 45-821-01100 = 16qmm Ringkabelschuh M6 Art-Nr 31-888-03670 = 70A Sicherungsautomat Art-Nr 39-400-00095 = AGU Sicherungshalter bis 80A ....... usw. Art-Nr 31-842-00450 = 50A AGU Fuse Art-Nr 31-842-00460 = 60A AGU Fuse Art-Nr 31-842-00480 = 80A AGU Fuse Für Fragen hierzu stehen wir ihnen gerne zur Verfügung .. ggf. einfach kurz anrufen unter 07362-919093 Weitere Zusatzinfo ... dieses Modul ist auch als 100A und 220A Version erhältlich  !

Elektronisches DC Relais bis 7,5A Laststrom Input 24Volt DC ( Range = 18V-35V DC ) Halbleiterrelais, Elektronikrelais, Elektronisches-Lastrelais, Halbleiter-Relais + Elektronische DC Lastrelais für ohmsche und induktive Lasten bestens geeignet !  24/7 Industrie tauglich !  + Elektronische DC Lastrelais für ohmsche und induktive Lasten bestens geeignet ! + Ausführung für große Schaltströme bis 7,5A und kleine Schaltfrequenzen bis 100-Hz + Galvanische Trennung zwischen Eingangs- und Ausgangskreis. + zum Aufschnappen auf die übliche 35mm Hutschiene = DIN Schienen EN 50022 und EN 50035 Technische Daten Mini-OM-75-30 : + Anschluß über Schraubklemmen + Eingang = Ansteuerspannung: 24Volt DC ( Range 18V... max 35V ) + Eingangsstrom bei 24VDC = 5mA + Eingangsbeschaltung = verpolsicher + Statusanzeige 3mm LED Gelb + Ausgangskreis über MosFet Transistor + Ausgang-Schaltspannungsbereich 5V....bis....35VDC + Ausgang Dauerlaststrom : 7,5A max / min 1mA + maximaler Stoßstrom 30-50A + kurzfristig Kühlleistung bei Nennbetrieb nur 0,7W + Schaltfrequenz max 100Hz + Ausgangsbeschaltung massefrei, 2 Leiteranschluss + Isolationsspannung Ein-/Ausgang : 2,5KV eff. + Vibrationsfestigkeit a/r (10...500Hz ) >20/5 + Überlastschutz: Nein / kurzschlussfest Nein / Temp.-Überw. Nein + DIN Bestimmungen 0110 + Zulässige Umgebungstemperatur : -20°C bis + 60°C + MTBF (SN29500, 40°C, Nennlast) 435,6 Jahre + Einbaulage / Montage : Aufschnappbar Ja / Anreihbar Ja + Abmessungen : 13mm x 56mm x 67mm ( Baubreite TE 13mm ) + Abmessungen siehe auch weitere Bilder = Zeichnung + Gewicht 32gr

Für Motor- und Bleibatterien im Caravan, Boot oder Wohnwagen, Gartenhaus usw. Zweit-Batterielader bis max. 20A. Geeignet für 6V oder 12V oder 24V Bleiakkus bzw. 12V Batterien z.B. bis zu 60Ah Schützt wirkungsvoll die Starterbatterie Ihres Fahrzeugs. Einfaches Management von Starter- und Zweitbatterie. Auch für Inselanlagen im Garten mit Solaranlagen bestens geeignet. Während der Fahrt wird vorrangig die Starterbatterie geladen. Somit werden beide Batterien von der Lichtmaschine geladen. Aus der Zeitbatterie kann weiterhin Strom entnommen werden. Es ist wichtig, dass Verbraucher nur an die Zweitbatterie angeschlossen werden. Das Gerät eignet sich auch hervorragend zum Betrieb in Insel Solar Systemen mit Zweitbatterie. Technische Daten: Für Bleiakkus 6V, 12V oder auch 24V Mit dieser Akkuweiche werden 2 Akkus getrennt voneinander an einer Ladestromquelle (Kfz-Lichtmaschine, Solaranlage, Windräder, Ladegeräte usw.) geladen Für Ladeströme bis max. 10A (kurzzeitig bis 20 A) Der Ladestrom verteilt sich so, dass ein leerer Akku stärker geladen wird als ein fast voller Akku Ideal für Motorcaravans, wenn mit einem Akku Fernseher, Radio usw. betrieben werden und der zweite Akku zum Starten des Motors voll bleiben muss Oder für Wochenendhäuser, wenn ein Akku für die Alarmanlage nicht leergemacht werden darf. Betriebsspannung 6 - 24 V/DC Anschließbare Akkus 2 Stück mit der gleichen Spannung 6 - 24 V/DC Ladestrom max. 10 A (mit Kühlung max. 20 A (Gesamtstrom Maße ca. 87 x 60 x 33mm (mit Befestigungsboden)

Dieses Modul überwacht den Ladezustand eines 12V Bleiakkus und lädt automatisch nach, wenn die Akkuspannung absinkt. Bei vollem Akku schaltet das Modul den Ladevorgang ab und überwacht den Akku. Geeignet für Akkus in Alarmanlagen, Wochenendhäusern, Wohnwagen, Kinderfahrzeuge, Inselanlagen, 12V Bleiakkus usw., um diese ständig voll zu halten, ohne sie dabei zu überladen. Auch geeignet als Laderegler für Solar-Panels. Kurzschlussgesichert und rückstromfest. Automatische Ladeunterbrechung bei einer Akkuspannung von ca. 13,8..14,2V DC. Technische Daten: Eingangsspannung: 16V...20V DC ( Ideal 18Volt DC ) z.B. von einer Solarzelle oder  einem 230V Netzteil mit 18V DC min 1,5A Ausgang geregelt zum Laden eines 12V Akkus auf max. 13,8V...14,2V Ausgangsstrom je nach Ladezustand des Akkus 0...1,5A  max Ladestrom 1,5A = 1500mA  Nicht geeignet für Lithium Akkus !  Maße ca. 60 x 45 x 20mm (ohne Befestigungslaschen) Optional erhältlich 230V Netzteil mit 18V 1,5-2A DC ( siehe Zubehör-Register )

Dieser Batteriewächter bzw. Akkusaver schützt Ihren Bleiakku bzw. Solarakku oder auch Autobatterie vor Tiefentladung durch das rechtzeitige Abschalten von Verbrauchern wie Kühlboxen, Heizungen, Radios, Fernsehgeräten, usw. Er schaltet automatisch wieder ein nach Wiederkehr der normalen Spannung. Die Abschaltspannung ist einstellbar: ca. 10,4...13,3 V, max. 20 A.  Technische Daten: Betriebsspannung 12V Akku Max. Schaltleistung 20A (10A ohne Kühlung, 20A mit zusätzlicher Kühlung)  Abschaltspannung einstellbar ca. 10,4..13,3 Volt Wiedereinschaltspannung ca. 0,8 V (+- 0,3 V) höher als die eingestellte Abschaltspannung Abschaltelement Power-MOS-Transistor in der Minusleitung Eigenstromverbrauch < 0,7 mA im Aus-Zustand, < 1,6 mA im Ein-Zustand (LED leuchtet) Maße ca. 87 x 60 x 32mm (mit Befestigungsboden)
