AHD Kamera PAL IP67 für Anlagenbau Industrie Maschinen KFZ LKW Caravan Bus Transporter
104,00 €
% 149,00 € (30.2% gespart)
Nicht mehr verfügbar
Produktinformationen "AHD Kamera PAL IP67 für Anlagenbau Industrie Maschinen KFZ LKW Caravan Bus Transporter"
Mini AHD Kamera für Anlagenbau Maschienen Automotive KFZ Caravan Boot Landmaschinen
**** Derzeit nicht mehr Ersatzartikel Art-Nr 79-240-03351 ****
Kamera für Einbau, z.B. fürs KFZ, Caravan, Busse, Landmaschinen, Traktor, Yachten und Boote. Wasserfeste Aufbaukamera. Natürlich auch zum verbauen im Anlagenbau, Industrie an Maschinen da extrem stabiles Gehäuse IP67
Technische Daten
-
1,3MP Bildwandler: 1/3 Zoll CMOS-Bildsensor NVP2431H + AR0130
- AHD Kamera mit 1,3MP Bildsensorchip
- Color Farbwiedergabe und bei Dunkelheit automatische Umschaltung auf SW
-
Auflösung 1280 x 960 Pixel ( VxH ) 1,3MP
- AHD 720P Image Sensor 1000TV Lines
-
Infrarot Spectrum 850nm ( Keine integrierten IR-LED )
-
Mindestbeleuchtung: 0,1Lux
- Signal-Rausch-Verhältnis: Verbessern Sie als 50dB
-
Sichtfeld Sehfeld: 115°
Integrierte FIX-Fokus-Linse -
Schutzgrad IP67
-
Temperatureinsatzbereich: -10...+50°C
-
Automatic Gain Control Automatisch
-
White Balance Automatisch
-
Backlight Compensation Automatisch
-
Electronic Shutter Auto 1/50 ( 1/60) - 1/100.000sec
-
- Signalart AHD = PAL = 25fps
-
Impedanz 75-Ohm
-
Spannungsversorgung: 12V DC ( +/-10% ) 80mA
-

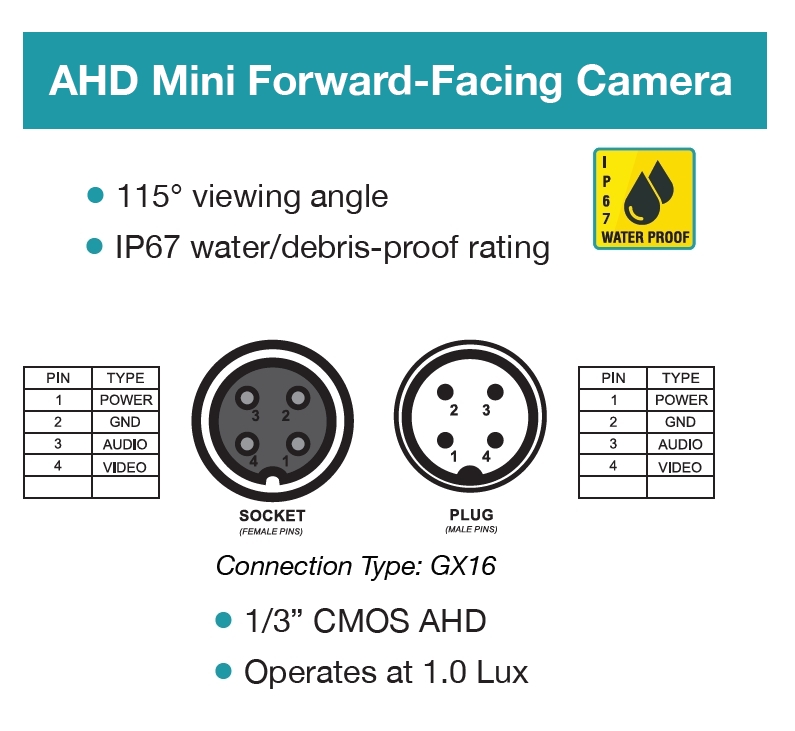

Anschlüsse Ausgang an Kamera 4pol. Rundverbinder Buchse GX16 ( Gewinde Durchmesser 12,5mm )
-
Belegung siehe weitere Bilder
- Ausführung der Kamera: stabile Ausführung mit bruchsicherem Glas
- Abmessungen:
- Mit Metallbügel B: 41mm H: 33mm T: 40mm
- Abmessungen nur Kamera B: 24mm H: 24mm T: 25mm
- Gwicht 120gr
Zusatzinfo: On-Screen Menü nein nicht integriert, auch nicht aufrufbar über beide mögliche UTC Fernbedienungen via BNC
Optional passende Monitor, LAN IP Konverter usw. erhältlich einfach kurz anrufen und ihr Projekt kurz schildern
Optional verschiedene Kabel erhält wie folgt
- 79-240-03324 = kurzer Adapter = 4pol Adapter auf RCA-Cinchstecker mit 12V Litzenkabel
- 79-240-03326 = 6m IP68 Kabel 4pol Stecker auf 4pol Buchse
- 79-240-03325 = 10m IP68 Kabel 4pol Stecker auf 4pol Buchse mit 4pol Adapter auf Cinchstecker und Litzenkabel
- 79-240-03328 = 10m IP68 Kabel 4pol Stecker auf 4pol Buchse
- 79-240-03329 = 20m IP68 Kabel 4pol Stecker auf 4pol Buchse
