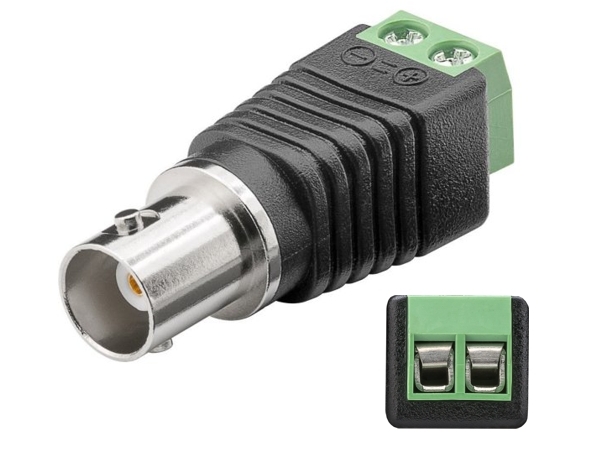

Adapter BNC Kupplung auf 2-Draht Klemme BNC Adapter = BNC Kupplung auf Klemme ( 2-Draht Schraubklemme ) Für die schnelle Verdrahtung mit abisolierten Kabelenden einsetzbar im Kameratechnik, 2-Draht Technik, Hobbybereich,  in der Alarmtechnik, im AV-Bereich oder bei Messeinsatz, Testaufbauten usw. Kontaktabstände: 5 mm

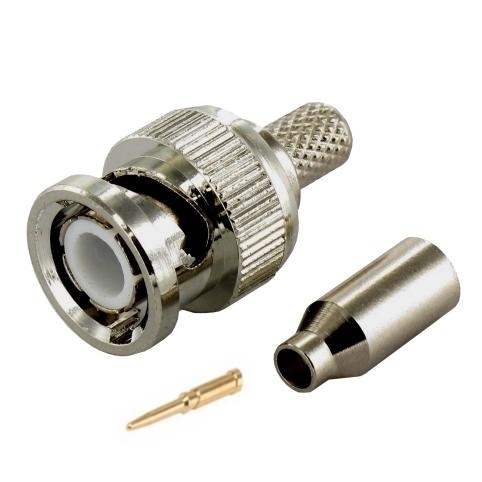

BNC Stecker Crimp für RG174 / RG188 / RG316 / RG316U / RGB5 dünnes Koaxkabel Kabeleinführung für Dielektrikum bis 2,5mm / zum Crimpen und Löten gekröpfter Crimpkörper Crimpkörper Durchm. aussen 5,2-5,4mm / Innen ca 4,2mm ( 4,2...4,4mm dünne Seite ) Innenstift mit Bohrung 0,6mm vergoldet zum löten oder crimpen. Auch für Koaxkabel mit 3,1mm Durchm. geeignet.

BNC Stecker Crimp für RG174 / RG188 / RG316U dünnes Koaxkabel Kabeleinführung für Dielektrikum bis 2,5mm / zum Crimpen und Löten gerader Crimpkörper Crimpkörper Durchm. aussen 5,4mm / Innen ca 4,2mm  1mm Innenstift mit Bohrung 0,6mm vergoldet zum löten oder crimpen. Auch für Koaxkabel mit 3,1mm Durchm. geeignet.

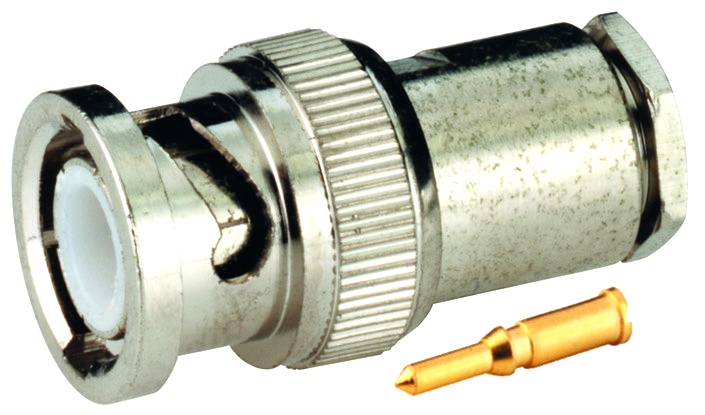

BNC-Stecker schraubbar zu RG8/213 Innenstift 24Karat vergoldet Isolator weiss Delrin (Teflon) Rückseitig Klemm- Schraubanschluss mit Kabeleinlass für RG8 or RG213 Koaxkabel bis 11,3mm Durchmesser

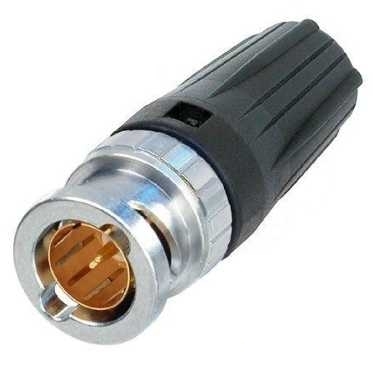

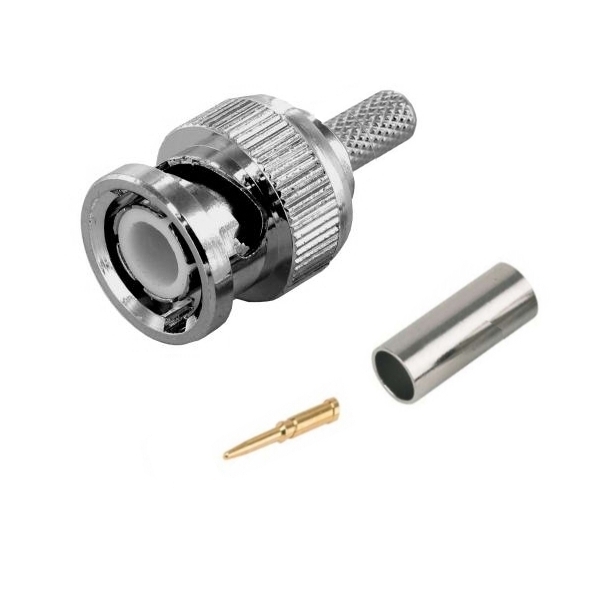

HD BNC Stecker für RG174 / RG179 Koaxkabel mit 3mm Durchmesser HD BNC-Stecker für HD SDI, AHD, TVI, CVI Kameras und RG174/179 Koaxkabel mit 3mm Aussen-DM bzw. Koax Multikabel HD, HD-SDI, TVI, AHD, CVI, FBAS, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV usw. Anwendbar bis 4,5 GHz, für digitale und analoge Videoübertragungen vergoldeter BNC Stecker für HD SDI Kamera Koax Multikabel wie HD, HD-SDI, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV usw. Anwendbar bis 4,5 GHz, für digitale und analoge Videoübertragungen Vergoldeter Massekontakt mit verbesserter Schirmwirkung, optimiert für hochfrequente HDTV Signale bis 4.5 GHz für Videokabel Koaxkabel mit 2,8--3,0mm Aussendurchmesser  Crimp-Hülse Innendurchmesser: ?? mm Crimp-Hülse Aussendurchmesser: ??mm Dielektrikum-Einlass (Durchmesser innen) ??mm Tülle Kabeleinlass 2,5...4mm Stecker Abmessungen: L: 37,2 mm Durchmesser Front: 14,5 mm Temperaturbereich -30 bis +85 °C Impedanz 75-Ohm ( bedingt auch 50-Ohm Anwendungen) Durchgangswiderstand kleiner 3-mOhm Crimp-Mass Centerpin (Mittelstift) Crimp-Mass Square crimp Center Pin = HEX Size 1,6mm IEC-60803 Crimp-Mass Shield (Masse-Rundhülse) Crimp-Mass Hexagons ( HEX-6 ) MIL22520/539(B) = HEX Size 4,06mm Unter anderen nun die empfohlene Koaxkabel laut Herstellerangaben RG179 B/U Canare L-1.5C2VS, Suhner S02223, Kroschu (341 270, 341 280), RG174 B/U Sommer 600-025-03 (05) usw, Passend Crimpzange z.B. 97-905-05000 oder 97-905-00790

HD BNC Stecker für Koaxkabel mit 4-5mm Durchmesser HD BNC-Stecker für HD SDI, AHD, TVI, CVI Kameras und bzw. Koax Multikabel HD, HD-SDI, TVI, AHD, CVI, FBAS, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV usw. Anwendbar bis 4,5 GHz, für digitale und analoge Videoübertragungen Vergoldeter Massekontakt mit verbesserter Schirmwirkung, optimiert für hochfrequente HDTV Signale bis 4.5 GHz für Videokabel mit 4,45...5,5mm Aussendurchmesser ( Ideal 4,5-5,0mm )  Crimp-Hülse Innendurchmesser: 4,9mm Crimp-Hülse Aussendurchmesser: 5,9mm Dielektrikum-Einlass (Durchmesser innen) 3,3mm ( Ideal Dielektrikum: 3,1mm ) Tülle Kabeleinlass 3,0...8mm Stecker Abmessungen: L: 37,2 mm Durchmesser Front: 14,5 mm Temperaturbereich -30 bis +85 °C Impedanz 75-Ohm ( auch 50-Ohm Anwendungen geeignet ) Durchgangswiderstand kleiner 3-mOhm Crimp Angaben für Crimpzange Mittelstift = Crimp-Mass Centerpin Crimp-Mass Squarecrimp IEC-803-2  = HEX Size 1,6mm Crimp-Mass Squarecrimp IEC-803-W = HEX Size 1,7mm Rundhülse = Crimp-Mass Shield (Masse-Rundhülse) Crimp-Mass 6 Hexcrimp OEC803 = HEX Size 5,00mm Unter anderen nun die empfohlene Koaxkabel laut Herstellerangaben Belden 1855ENH = HDTV/SDI Digital coax mit Kupfergeflecht und ALU Schirm (Leitungsart RG59U jedoch 4,5mm DM) 1855ENH hat Abm. Manteldurchmesser 4,45mm / Dielektrikum 2,9mm Durchmesser / Abschirmung 3,45mm Durchmesser  Argosy Image 360, Bryant BD SD01, CAE HD0628LSZH, Canford SDV, Canford SDV-LFH, Canford SDV-X-LFH, Cordial CVI 06-28, Cordial CVI 06-28HD, Cordial CVI 06-28HD-FRNC, Cordial CVI 3-7, Draka 0.6/2.8 AF, Draka 0.6 L/2.8 AF, Extron BNC-5RC, Fuzion SD-1, Klotz V06/28, Klotz VMXx75Y, Kabeltronik HFV 0.6/2.8 AF- FRNC,  Kabeltronik MVP 5x 0.6/2.8 AF-FRNC, Nexans HF 75 0,6/2,9 02YS(ST)CH, Percon VK5, Sommer 600-0101M, Sommer 600-0104M, Tesca Supra u.a. mit ähnlichen Abmessungen Passend Crimpzange z.B. 97-905-05000 oder 97-905-00790

HD BNC Stecker für Koaxkabel mit 5-6,3mm Durchmesser vergoldeter BNC Stecker für HD Kamera mit SDI, TVI, AHD, CVI Signalen oder auch HD, FBAS, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV usw. Anwendbar bis 4,5 GHz, für digitale und analoge Videoübertragungen Vergoldeter Massekontakt mit verbesserter Schirmwirkung, optimiert für hochfrequente HDTV Signale bis 4.5 GHz für Videokabel mit 5...6,33mm Aussendurchmesser ( ideal 6,3mm ) Crimp-Hülse Innendurchmesser: 6,47mm Crimp-Hülse Aussendurchmesser: 7,4mm Dielektrikum-Einlass (Durchmesser innen) 3,8mm Tülle Kabeleinlass 3,0...8mm Stecker Abmessungen: L: 37,2 mm Durchmesser Front: 14,5 mm Temperaturbereich -30 bis +85 °C Impedanz 75-Ohm ( bedingt auch 50-Ohm Anwendungen) Durchgangswiderstand kleiner 3-mOhm Kontaktpins reduziert, Pin: 1,07 mm Crimp-Mass Squarecrimp IEC-803-2 = HEX Size 1,6mm Crimp-Mass Shield (Masse-Rundhülse) Crimp-Mass 6 Hexcrimp IEC803 = HEX Size 6,47mm Unter anderen nun die empfohlene Koaxkabel laut Herstellerangaben HD-TV Digital Coax mit Kupfergeflecht und ALU Schirm Crimp-Mass Centerpin ( Mittelstift ) Passende Kabel: Argosy Image 720, Belden 1505A (ANH), Belden 8241F, CAE HD08370LSZH, Canare L-4CFB, Clark Wire CD7559-0, Clark Wire CD7559F-0, CommScope 5565, Draka 0.8/3.7 AF, Draka 755-801, Draka 755-803, Draka 755-804, Gepco VPM2000, Proel HPC 810, Suhner S0426, Sommer 600-0451, Sommer 600-162(F), Percon VK6 42-710-00365 ... uvwm. mit ähnlichen Abmessungen Passend Crimpzange z.B. 97-905-05000 oder 97-905-00790

HD BNC Stecker für RG59 Koaxkabel mit 6-8mm Durchmesser HD BNC-Stecker für HD SDI, AHD, TVI, CVI Kameras und RG59 Koaxkabel mit 6,2mm Aussen-DM bzw. Koax Multikabel HD, HD-SDI, TVI, AHD, CVI, FBAS, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV usw. Anwendbar bis 3,0 GHz, für digitale und analoge Videoübertragungen vergoldeter BNC Stecker für HD SDI Kamera Koax Multikabel wie HD, HD-SDI, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV usw. Anwendbar bis 4,5 GHz, für digitale und analoge Videoübertragungen Vergoldeter Massekontakt mit verbesserter Schirmwirkung, optimiert für hochfrequente HDTV Signale bis 4.5 GHz für Videokabel Koaxkabel mit 6..8mm Aussendurchmesser  Crimp-Hülse Innendurchmesser: 6,5mm Crimp-Hülse Aussendurchmesser: 7,4mm Dielektrikum-Einlass (Durchmesser innen) 4,0mm Tülle Kabeleinlass 3,0...8mm Stecker Abmessungen: L: 37,2 mm Durchmesser Front: 14,5 mm Temperaturbereich -30 bis +85 °C Impedanz 75-Ohm ( bedingt auch 50-Ohm Anwendungen) Durchgangswiderstand kleiner 3-mOhm Crimp-Mass Centerpin (Mittelstift) Crimp-Mass Squarecrimp IEC-803-2 = HEX Size 1,6mm Crimp-Mass Squarecrimp IEC-803-W = HEX Size 1,7mm Crimp-Mass Shield (Masse-Rundhülse) Crimp-Mass Hexagons (HEX) IEC803 = HEX Size 6,47mm Unter anderen nun die empfohlene Koaxkabel laut Herstellerangaben Belden 8241, CAE KX6A, Canare LV-61S, Cordial CVI (CVM) 06-37, CommScope 5563, Draka 0.6/3.7, Draka 0.6L/3.7, RG59 B/U, Sommer 600-0051 (M,L,S), Sommer 600-0054 (M,L,S), Klotz V06/37 Nexans HF 75 0,6/3,7 2YCY u.a. mit ähnlichen Abmessungen Passend Crimpzange z.B. 97-905-05000 oder 97-905-00790

HD BNC Stecker für Koaxkabel mit 7-9mm Durchmesser vergoldeter BNC Stecker für HD Kamera mit SDI, TVI, AHD, CVI Signalen oder auch HD, FBAS, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV usw. Anwendbar bis 4,5 GHz, für digitale und analoge Videoübertragungen Vergoldeter Massekontakt mit verbesserter Schirmwirkung, optimiert für hochfrequente HDTV Signale bis 4.5 GHz für Videokabel mit 6,9...9mm Aussendurchmesser Crimp-Hülse Innendurchmesser: 7,1mm Crimp-Hülse Aussendurchmesser: 7,9mm Dielektrikum-Einlass (Durchmesser innen) 5,0mm Tülle Kabeleinlass 3,0...8mm Stecker Abmessungen: L: 37,2 mm Durchmesser Front: 14,5 mm Temperaturbereich -30 bis +85 °C Impedanz 75-Ohm ( bedingt auch 50-Ohm Anwendungen) Durchgangswiderstand kleiner 3-mOhm Crimp-Mass Centerpin (Mittelstift) Crimp-Mass Squarecrimp IEC-803-2 = HEX Size 1,6mm Crimp-Mass Shield (Masse-Rundhülse) Crimp-Mass Hexagons (HEX) IEC803 = HEX Size 7,01mm Unter anderen nun die empfohlene Koaxkabel laut Herstellerangaben CAE HD10460LSZH = HDTV/SDI Digital coax mit Kupfergeflecht und ALU Schirm HD10460LSZH hat Abm. Manteldurchmesser 6,95mm / Dielektrikum 4,6mm Durchmesser / Innenleiter 1,04mm Durchmesser  Weitere Koaxkabel sind Eupen 705 CRT 5V-HS Tesca Prima uvwm. mit ähnlichen Abmessungen Passend Crimpzange z.B. 97-905-05000 oder 97-905-00790

BNC Stecker Kompressions Stecker für 75ohm Anwendungen aller Art.  Innenhülse für Dielektrikum bis Durchmesser 4,9mm RG59 mit Aussendurchmesser  6,2...7mm passend für RG59 Koaxkabel und bedingt auch RG58 Kabel ( bitte sehen Sie in Kabel Datenblatt nach )  Für 75ohm Kamera Anwendungen, HD Kameratechnik, SAT Technik, HF Technik verwendbar Tülle hierzu nicht erforderlich Optional passende Zang, oder RG59 Koaxkabel Wichtige Zusatzinformation von uns: Verwenden Sie nur Koaxkabel bei denen das Dielektrikum einen Durchmesser von 4,5 bis 4,9mm besitzt. Die meisten RG59 Koaxkabel mit einem Aussendurchmesser von 6,5...7,2mm. Koaxkabel die einen Aussendurchmesser von 7,5...10mm haben ist das Dielektrikum meist dicker als die 5.0m somit können bei diesen dickeren Koaxkabel keine Kompressionsstecker angebracht werden. Ein Beispiel von typisch verwendbaren RG58 oder RG59 Koaxkabel wäre: RG59 meist Aussendurchmesser 7,0mm / Dielektrikum-Durchmesser 4,9mm / Innenleiter 1,1mm  oder Aussendurchmesser 6,8mm / Dielektrikum-Durchmesser 4,7mm / Innenleiter 1,13mm  oder Aussendurchmesser 6,8mm / Dielektrikum-Durchmesser 4,8mm / Innenleiter 1,0mm Optional erhältlich : passende Kompressions Zange Bst Nr.: 97-905-00420 oder passende Kompressions Zange Bst Nr.: 97-905-06050  passendes RG59 Koaxkabel auch Bst Nr.: 42-710-00076 oder 42-710-00340 siehe im Zubehör Register unten

BNC Stecker Kompressionsstecker für 50- oder 75-Ohm Anwendungen BNC Kompressionsstecker 2-teilig mit Crimpstift für schwarzes Kamera Koax Multikabel z.B. Abmessungen: L: 41,5mm Durchmesser Front: 14,3mm Durchmesser Rückseite: 11,7mm Kabeleinlass: 7,6mm vergoldeter Stift mit 1,2mm Frontdurchmesser Kabeleinlass des Stiftes für 1,3mm Seele Optional passendes Zubehör (siehe Zubehör-Register) passende Zange z.B. Nr.: 97-905-00420 passendes Systemkabel für Errichter von Kameraanlagen z.B. Bst. Nr.:42-710-00255

BNC Stecker für RG174 und RG179 Innenstift vergoldet zum löten oder crimpen. 5-teilger Bausatz. Crimpkörperdurchmesser: A:6,3mm * Lieferung inkl. Gummischutztülle Kabeleinführung für Dielektrikum bis 3,3mm Crimpkörperabmessungen: Aussen vorne 6,3mm Aussen hinten: 3,6mm  Innen vorne: 5,3mm Innen hinten: 3,2mm Innenstift 24K vergoldet zum löten oder crimpen Crimpzange wird zur Verarbeitung benötigt Ideal für Multikabel-Multikamerakabel mit RG174/179 Koaxleiter

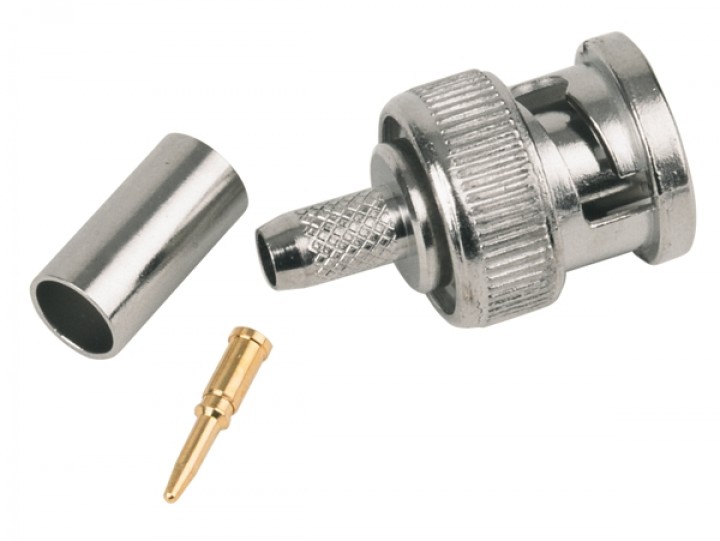

BNC Stecker für RG58 Koaxkabel und auch RG58U, RG141, URM43, URM76, Belden 9907, 88U-C58 BNC-Stecker zum Anschluss an Koaxleitungen ( RG58 / RG58U / RG-58C/U )  Impedanz 50ohm  Abmessungen siehe auch Zeichnung weitere Bilder  Kabeleinführung für Dielektrikum bis 3,1..3,2mm ( Toleranz )  Quetschhülse Aussendurchmesser: 6,0mm ( Toleranz +0,1-0,2mm ) /  Quetschhülse Innendurchmesser: 5,6mm 24Karat vergoldeter Innenstift lötbar bzw. quetschbar Innenbohrung 0,8mm für Koaxkabelseele BNC Crimpstecker mit Hülse für Koaxkabel wie RG58, RG58U, RG141, URM43, URM76, Belden 9907 RoHS bestätigt Ja  passendes Zubehör siehe Zubehör-Register

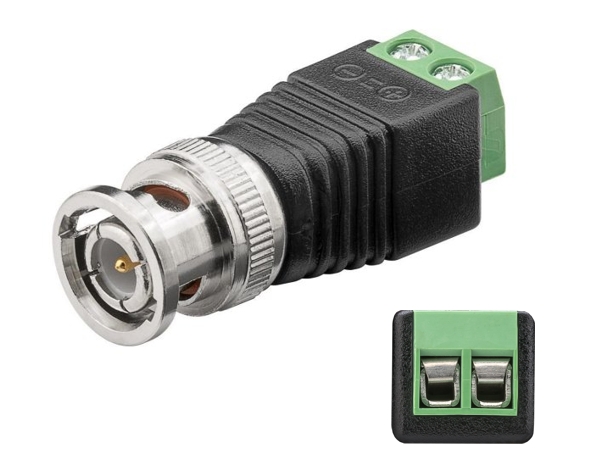

Adapter BNC Stecker auf 2-Draht Klemme BNC Adapter = BNC Stecker auf Klemme ( 2-Draht Schraubklemme ) Für die schnelle Verdrahtung mit abisolierten Kabelenden einsetzbar im Kameratechnik, 2-Draht Technik, Hobbybereich,  in der Alarmtechnik, im AV-Bereich oder bei Messeinsatz, Testaufbauten usw. Kontaktabstände: 5 mm

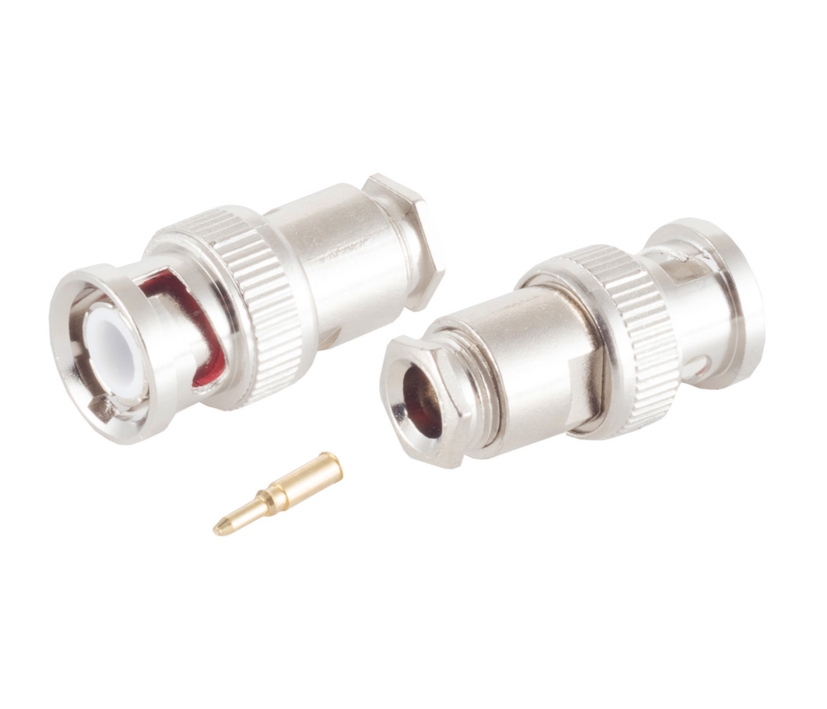

BNC Stecker schraubbar Lötstecker für RG59/U Koaxkabel   Löt-/Klemmanschluss mit Kabeleinlass bis 6,6mm für RG59 Koaxkabel mit meist 7mm Außendurchmesser   Innenstift 24Karat vergoldet BNC-Stecker Schraubbar zu RG59 und bedingt auch RG62 je nach Durchmesser  Stift = Lötversion /  Schirmung = Klemmanschluss Kabeleingang DM 6,6mm Durchmesser für RG59 oder RG62 Kabel Innenstift 24Karat vergoldet Solange Vorrat reicht !

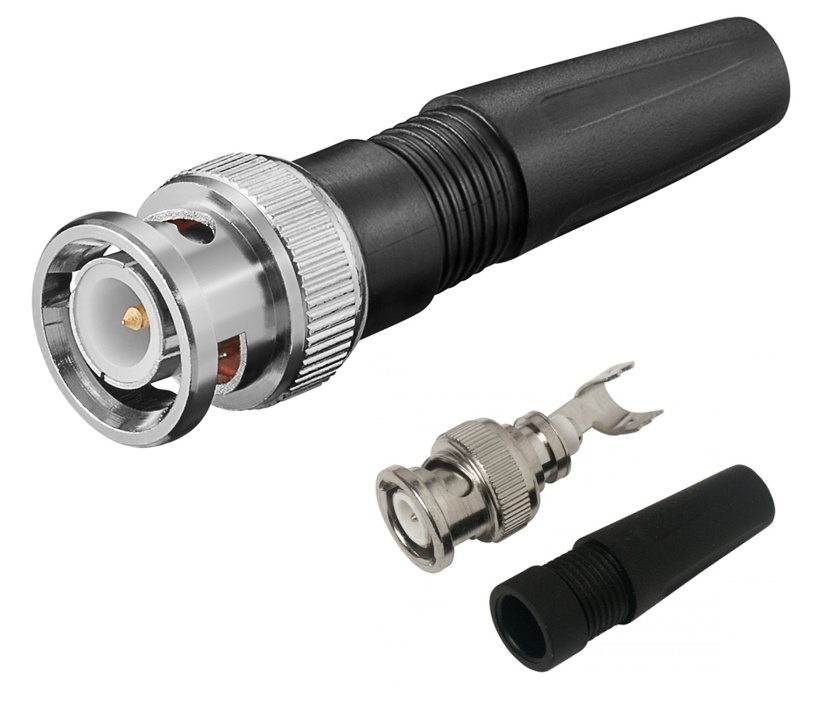

BNC Stecker schraubbar universell verwendbar Innenstift vergoldet Mit weicher Gummitülle Schraubkontakt für Innenleiter Für Koaxkabel bis 7mm geeignet für 50-ohm 75-ohm und 95-Ohm Anwendungen aller Art Typischer Anwendungsbereich Video- Kamera- Audio- Prüf- Messtechnik usw. BNC-Stecker zur Übertragung von analogen Signalen wie z. B. Videosignale, HF-Signale, Antennensignale usw.  Genormte, passgenaue BNC-Steckverbinder mit vergoldetem Kontakt für minimale Übertragungswiderstände HF-Stecker mit hochwertigem Metallgehäuse und Kunststoffkappe

BNC Stecker schraubbar Lötstecker für RG58/U Koaxkabel bis 5,5mm Kabel Löt-/Klemmanschluss mit Kabeleinlass bis 5,5mm für RG58 Kabel Innenstift 24Karat vergolded

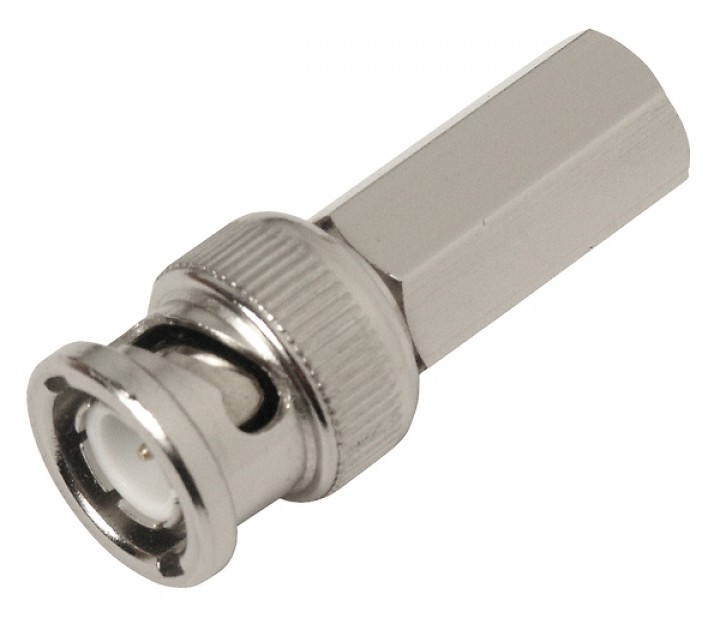

BNC Stecker mit Metallhülse mit Innengewinde für die lötfreie Montage an RG59 RG62 ... Koaxkabel Werkzeugfreie Montage:kein Lötkolben keine Crimpzange nur ein Abisoliermesser reicht ! Idal für die Verarbeitung im Handwerk, Kamera-Anlagenbau, Antennenbau usw. Verwendbar für: RG59, RG62, RG71, RG210, URM70,90,96, PSF1/3M Für Koaxkabel bis 6,6mm Sechskanttubus 9,4mm Schaftlänge hinten: 20mm Abisolieren: 12mm davon Dielektrikum: 3mm Innenleiter: 4mm

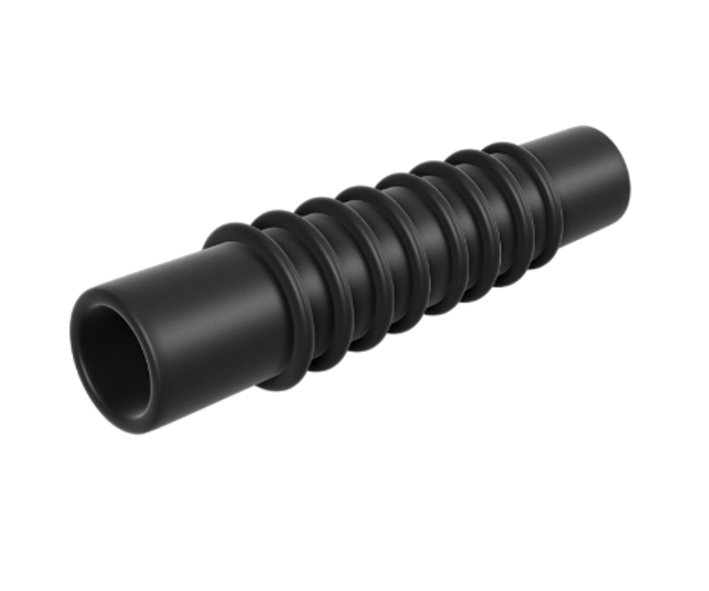

RG59 / RG58 Gummitülle BNC Tülle Knickschutz BNC Universaltülle bietet Schutz und Verstärkung für Steckverbinder, die hohen mechanischen Belastungen ausgesetzt sind. Durch Kürzung am Ende der Tülle kann ein stärkeres BNC-Kabel durchgeführt werden. Loch-Durchmesser Frontseite: ca. 7,2-7,5mm Loch-Durchmesser Rückseite: ca. 5,0-5,2mm Zugentlastungstülle ist für RG-58 und RG-59 Kabel geeignet. Gesamtlänge ca. 43-44mm Aussendurchmesser vorne ca. 11mm passender Stecker z.B. 39-851-00007  ( siehe auch unten im Zubehör-Register )

BNC Tülle zu RG58 Länge ca. 43mm Aussendurchmesser vorne ca. 11mm Innendurchmesser 6mm Passendes Zubehör siehe Zubehör Register

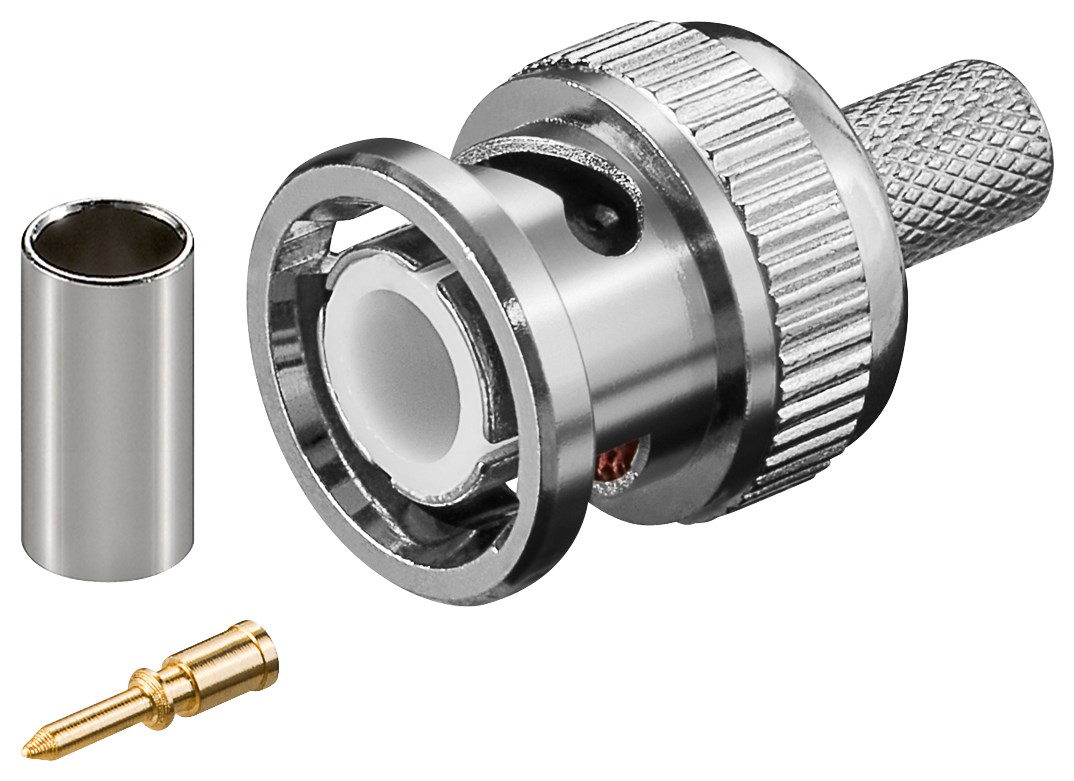

RG59 BNC Stecker mit Crimpkörper für RG59 Koaxkabel Verwendbar auch für RG59, RG62, RG71, RG210 Kabeleinführung für Dielektrikum bis 3,8mm Quetschhülse Aussendurchmesser: 7,3mm Innendurchmesser: 6,3mm 24Karat vergoldet Innenstift lötbar bzw. quetschbar Innenbohrung 0,8mm Passende Tülle Gummitülle Schutztülle siehe im Zubehör-Register = Bst Nr 42-703-00005
