Quad Netzteil 150W SNT CASE mit 5V 15V -15V 24V QP150F

Produktinformationen "Quad Netzteil 150W SNT CASE mit 5V 15V -15V 24V QP150F"

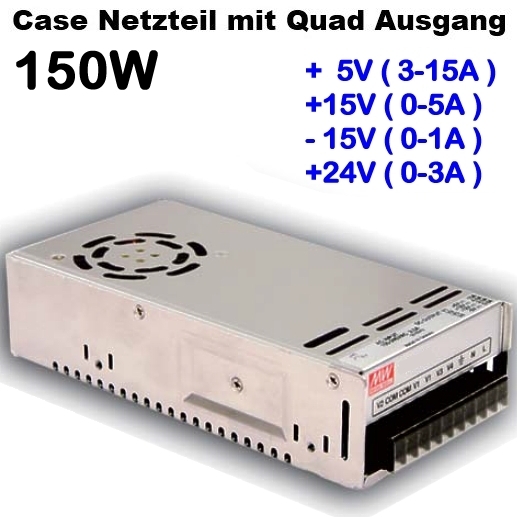

150W Netzteil mit Quad Ausgang +5V +15V +24V -15V Bauform Case

Technische Daten:

  • Eingangsspannungsbereich: 90...264Vac 47...63Hz oder  127...370Vdc
  • Gesamtausgangsleistung: 150 Watt
  • Ausgangsspannnungen:
  • U1 =   5V 10A ( 3-15A ) RN:120mV
  • U2 =  15V 3A ( 0-5A ) RN: 150mV
  • U3 =  24V 2A ( 0,4-3A ) RN: 200mV
  • U4 = -15V 0,6A ( 0-1A ) RN: 150mV
  • Zwei Ausgangsspannung sind über Einstellpoti nachjustierbar: +5Vdc +10% und bis -5%
  • somit Einstellbereich U1=5V (4,75V...5,5V) und U2=15V (14,3...16,5V)
  • Die Ströme in der Klammer können dann so belastet werden;
  • wenn eine andere Lastverteilung an den jeweiligen Ausgängen belegt wird
  • Ausgang kurzschlußfest
  • Mindestlast bei 5V = 3A
  • Schraubkklemmen
  • Alle Ausgänge über gemeinsame Masse
  • Überlastschutz
  • Überspannungschutz 115-135%
  • Hoher Wirkungsgrad
  • Soft-Start mit Strombegrenzung
  • Eingebauter Entstörfilter
  • Geringe Restwelligkeit RN siehe Liste
  • Temp.Einsatzbereich: -10°...+60°C

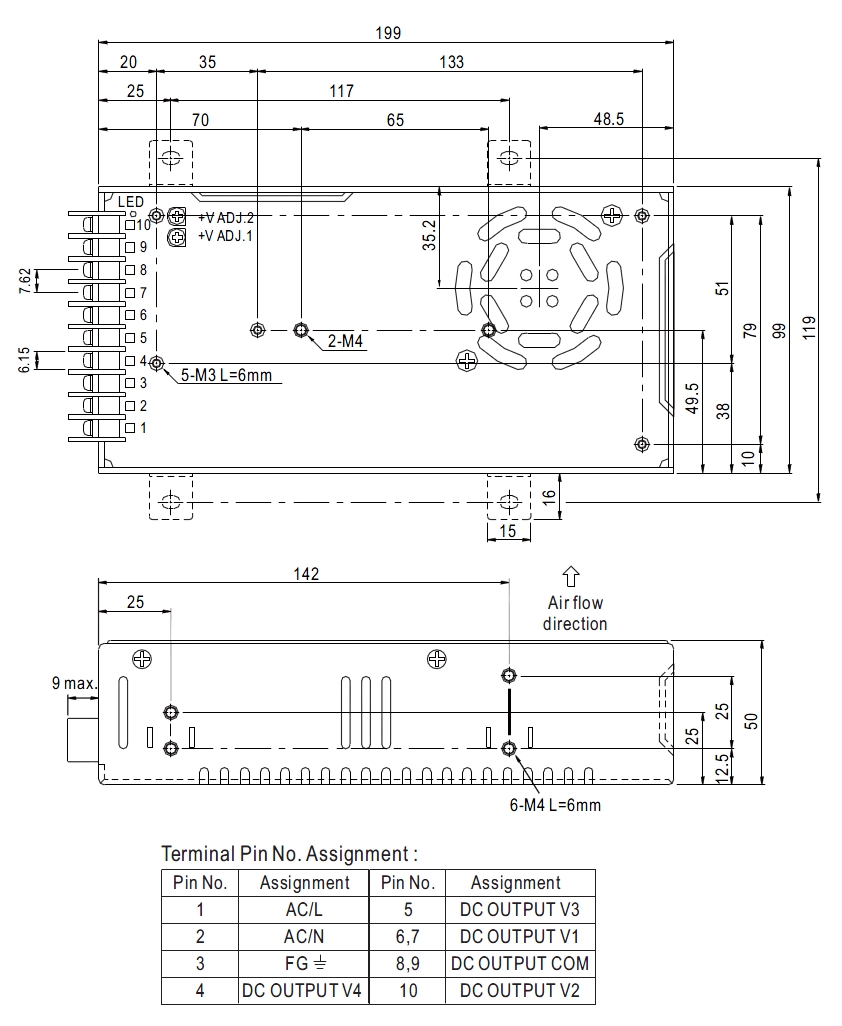

  • Abmessungen.: B:99mm H:50mm L:199mm
  • Gewicht: 0.93kg

Zusatzinformation

  •  Diese Art von Netzteilen braucht eine mindest Grundlast
  •  von ca. 3A bei 5V sonst blink die integr. LED
  •  Dies ist kein Defekt sondern eine bei dieser Art von Netzteilen übliche Schaltungsart
